  1. Mikroprosesor INTEL 8085 INTEL 8086 Bab 3: Arsitektur Mikroprosesor Arsitektur Mikroprosesor

  2. Arsitektur MikroprosesorINTEL 8085 Arsitektur Mikroprosesor

  3. 8-BIT INTERNAL DATA BUS TEMP. REG. ACCUMULATOR ALU Arsitektur MikroprosesorINTEL 8085ALU dan Register yang digunakan • ALU dalam 8085 menerima masukan dari dua register yakni AKUMULATOR (REGISTER A) dan register sementara TMP. Arsitektur Mikroprosesor

  4. Arsitektur MikroprosesorINTEL 8085ALU dan Register yang digunakan • ALU melaksanakan penjumlahan, pengurangan dan operasi logika khusus pada pasangan byte masukan dalam register A dan TMP. • Akumulator: sebagai sumber masukan dan tujuan hasil operasi ALU, dapat diakses oleh pemrogram. • Register TMP diisi data dari lokasi lainnya, tak dapat diakses pemrogram sehingga dinamakan register tak tampak. Arsitektur Mikroprosesor

  5. Arsitektur MikroprosesorINTEL 8085ALU dan Register yang digunakan • Contoh: Suatu perintah untuk menambahkan isi lokasi memori ke akumulator akan menyebabkan isi lokasi tertentu dipindahkan ke register TMP sebelum proses penjumlahan yang sebenarnya dilakukan. Keadaan awal: Isi akumulator : 5, isi TMP=0 Keadaan berikutnya: Isi akumulator : 5, isi TMP=3 Keadaan setelah ALU melakukan penjumlahan: Isi akumulator : 8, isi TMP=3 Arsitektur Mikroprosesor

  6. 8-BIT INTERNAL DATA BUS ACC TMP FLAG FLIP FLOPS ALU Arsitektur MikroprosesorINTEL 8085ALU dan Register yang digunakan • ALU membangkitkan bit bendera (flag bit) yang disimpan dalam REGISTER BENDERA. Arsitektur Mikroprosesor

  7. S Z - AC - P - CY Arsitektur MikroprosesorINTEL 8085ALU dan Register yang digunakan • Lokasi bit setiap bendera dalam register bendera: S: Sign Flag (bendera tanda) Z: Zero Flag (bendera nol) AC: Auxiliary Carry Flag (bendera sisa tambahan) P: Parity Flag (bendera paritas) CY: Carry Flag (bendera sisa) Arsitektur Mikroprosesor

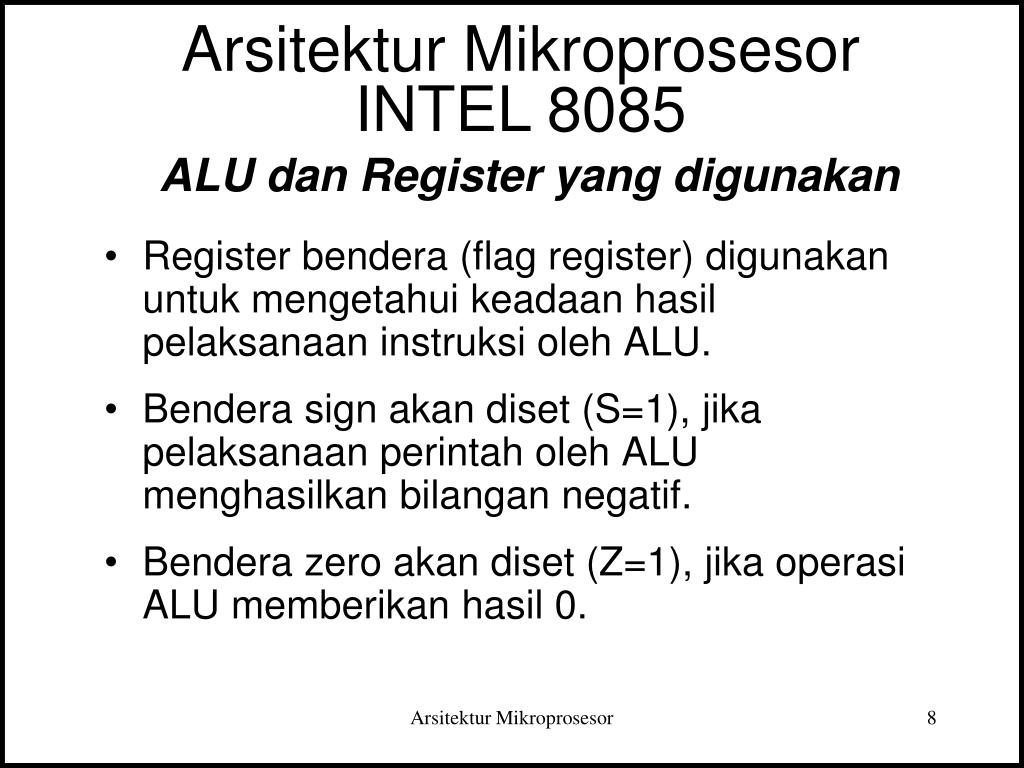

  8. Arsitektur MikroprosesorINTEL 8085ALU dan Register yang digunakan • Register bendera (flag register) digunakan untuk mengetahui keadaan hasil pelaksanaan instruksi oleh ALU. • Bendera sign akan diset (S=1), jika pelaksanaan perintah oleh ALU menghasilkan bilangan negatif. • Bendera zero akan diset (Z=1), jika operasi ALU memberikan hasil 0. Arsitektur Mikroprosesor

  9. Bit ke-3 Bit ke-0 Bit ke-7 Arsitektur MikroprosesorINTEL 8085ALU dan Register yang digunakan • Bendera AC akan diset (AC=1), jika dalam penjumlahan, bit ke 3 menghasilkan carry. Contoh: 0011 0010isi Akumulator 0000 0101 + isi TMP 0011 0111 isi Akumulator setelah perintah penjumlahan dilaksanakan Penjumlahan bit ke-3 tidak menghasilkan carry sehingga AC=0 Arsitektur Mikroprosesor

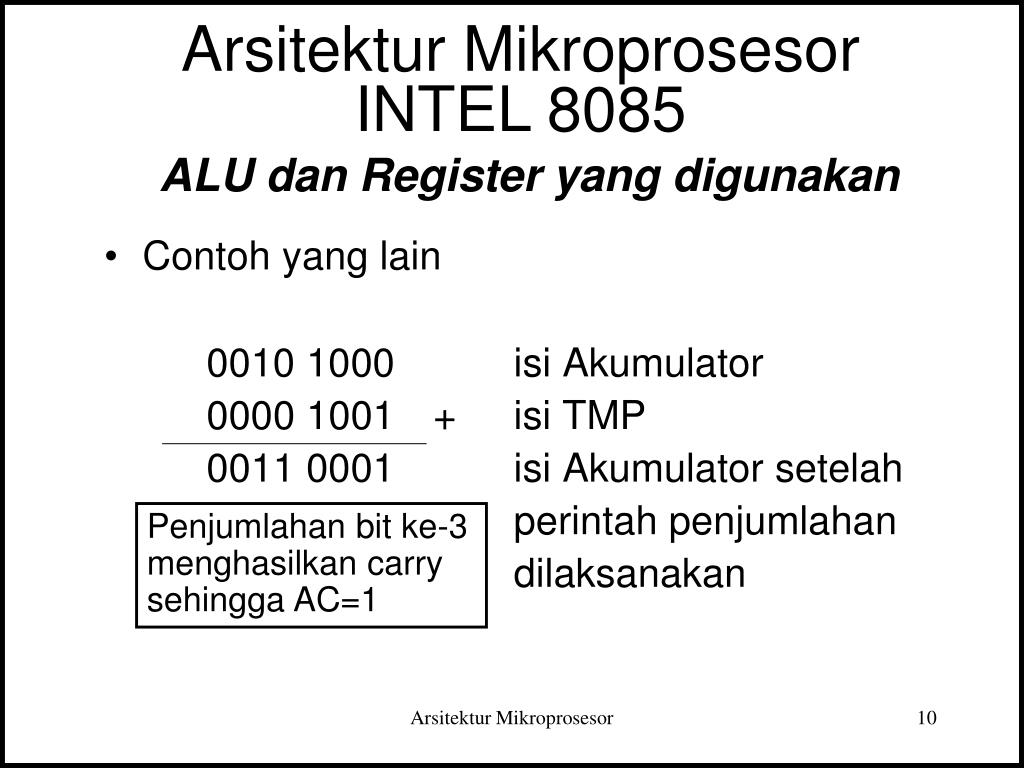

  10. Arsitektur MikroprosesorINTEL 8085ALU dan Register yang digunakan • Contoh yang lain 0010 1000isi Akumulator 0000 1001 + isi TMP 0011 0001 isi Akumulator setelah perintah penjumlahan dilaksanakan Penjumlahan bit ke-3 menghasilkan carry sehingga AC=1 Arsitektur Mikroprosesor

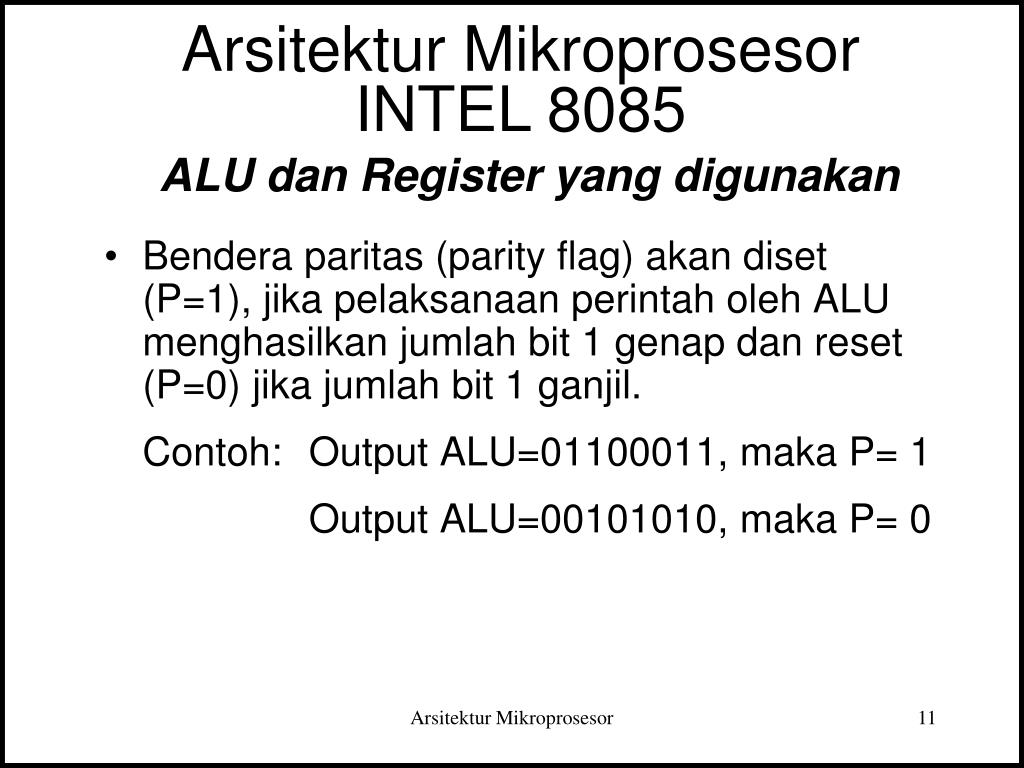

  11. Arsitektur MikroprosesorINTEL 8085ALU dan Register yang digunakan • Bendera paritas (parity flag) akan diset (P=1), jika pelaksanaan perintah oleh ALU menghasilkan jumlah bit 1 genap dan reset (P=0) jika jumlah bit 1 ganjil. Contoh: Output ALU=01100011, maka P= 1 Output ALU=00101010, maka P= 0 Arsitektur Mikroprosesor

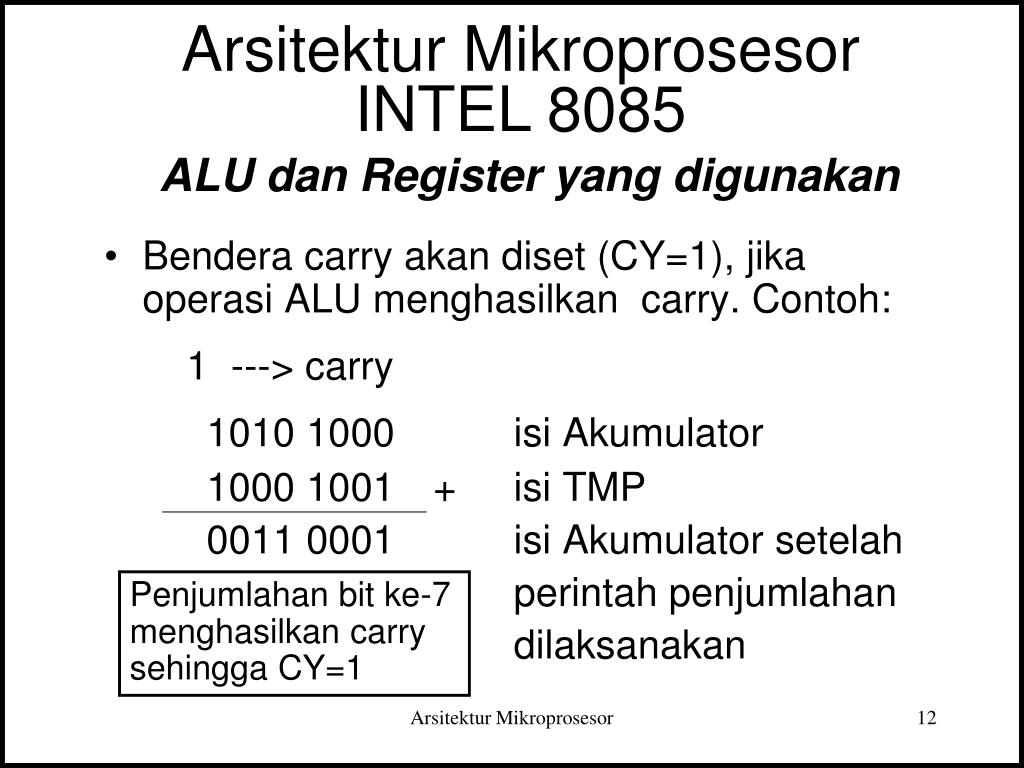

  12. Arsitektur MikroprosesorINTEL 8085ALU dan Register yang digunakan • Bendera carry akan diset (CY=1), jika operasi ALU menghasilkan carry. Contoh: 1 ---> carry 1010 1000isi Akumulator 1000 1001 + isi TMP 0011 0001 isi Akumulator setelah perintah penjumlahan dilaksanakan Penjumlahan bit ke-7 menghasilkan carry sehingga CY=1 Arsitektur Mikroprosesor

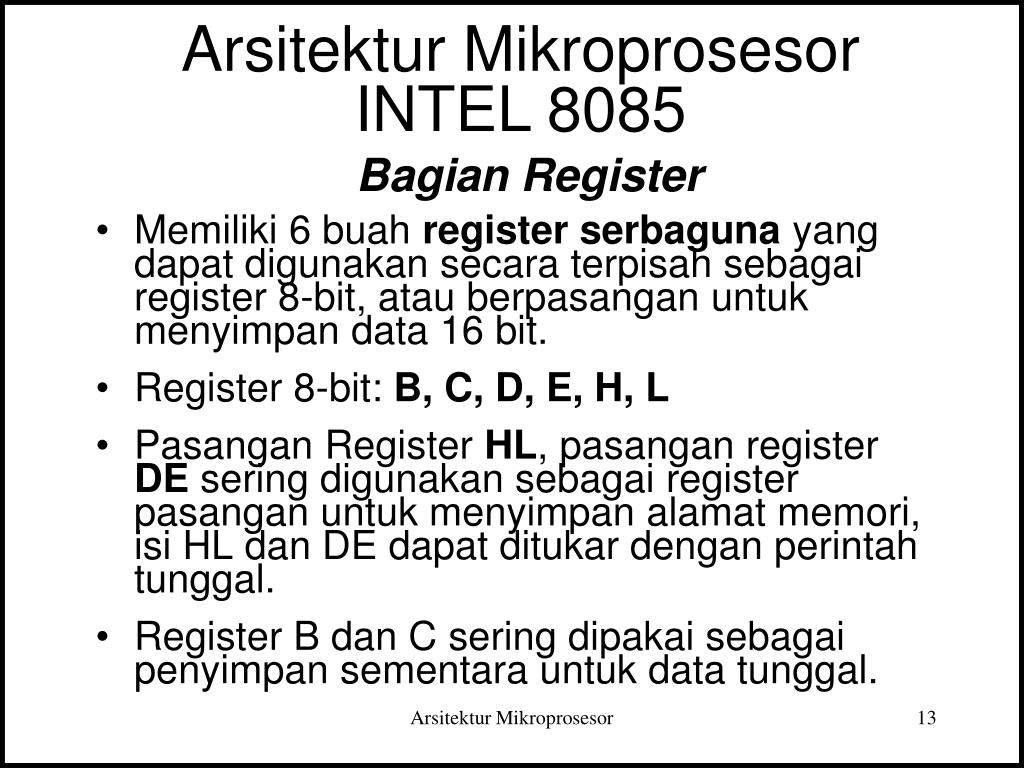

  13. Arsitektur MikroprosesorINTEL 8085Bagian Register • Memiliki 6 buah register serbaguna yang dapat digunakan secara terpisah sebagai register 8-bit, atau berpasangan untuk menyimpan data 16 bit. • Register 8-bit: B, C, D, E, H, L • Pasangan Register HL, pasangan register DE sering digunakan sebagai register pasangan untuk menyimpan alamat memori, isi HL dan DE dapat ditukar dengan perintah tunggal. • Register B dan C sering dipakai sebagai penyimpan sementara untuk data tunggal. Arsitektur Mikroprosesor

  14. 8-bit 8-bit REGISTER B REGISTER C REGISTER D REGISTER E REGISTER H REGISTER L 16-bit Arsitektur MikroprosesorINTEL 8085Bagian Register • Register Serbaguna Pada 8085: Arsitektur Mikroprosesor

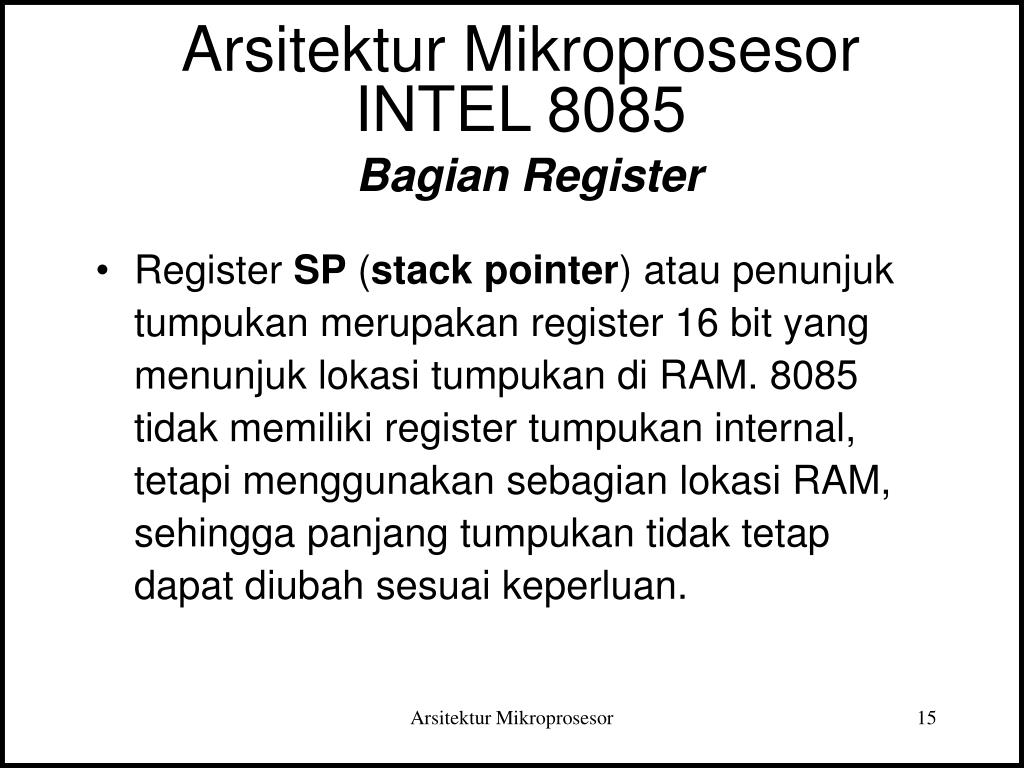

  15. Arsitektur MikroprosesorINTEL 8085Bagian Register • Register SP (stack pointer) atau penunjuk tumpukan merupakan register 16 bit yang menunjuk lokasi tumpukan di RAM. 8085 tidak memiliki register tumpukan internal, tetapi menggunakan sebagian lokasi RAM, sehingga panjang tumpukan tidak tetap dapat diubah sesuai keperluan. Arsitektur Mikroprosesor

  16. Stack Pointer (SP) Program Counter (PC) 16-bit Arsitektur MikroprosesorINTEL 8085Bagian Register • Register PC (program counter): merupakan register yang berisi alamat perintah berikutnya yang akan diambil. Setelah RESET, PC=0. Register PC pada 8085 panjang 16-bit sehingga prosesor ini mampu mengalamati : 216 lokasi alamat memori atau 65536 lokasi memori atau 64 kilo byte Arsitektur Mikroprosesor

  17. Arsitektur MikroprosesorINTEL 8086Tinjauan Umum • 8086 merupakan mikroprosesor 16-bit, artinya bagian ALU, register internalnya, dan sebagian besar instruksi-instruksinya dirancang untuk bekerja pada data 16-bit. • 8086 memiliki bus data 16-bit, jadi ia dapat membaca data dari atau menyimpan data ke memori dan port-port yang ada dalam format 16-bit atau 8-bit . Arsitektur Mikroprosesor

  18. Arsitektur MikroprosesorINTEL 8086Tinjauan Umum • 8086 memiliki bus alamat 20-bit, sehingga ia dapat mengalamati 220 atau 1.048.576 lokasi memori atau 1 MB memori, sedangkan register PC atau IP (instruction pointer) yang dimilikinya panjangnya 16-bit. Hal inilahyang merupakan keunggulan dari 8086. • Prosesor lain yang sejenis dengan 8086 adalah 8088. 8088 memiliki ALU, register, dan set instruksi yang sama dengan 8086. 8088 juga memiliki bus alamat 20-bit, jadi ia juga bisa mengalamati memori 1 MB. Arsitektur Mikroprosesor

  19. Arsitektur MikroprosesorINTEL 8086Tinjauan Umum • Perbedaan 8088 dan 8086, 8088 memiliki bus data 8-bit, sedangkan 8086 lebar bus datanya 16-bit. 8088 hanya dapat membaca dari atau menulisi data ke memori dan port-port dengan panjang 8-bit. Untuk membaca word 16-bit dari dua lokasi memori, 8088 selalu mengerjakan dengan dua operasi baca. 8088 pada awalnya digunakan sebagai CPU pada The Original IBM Personal Computer. Arsitektur Mikroprosesor

  20. Arsitektur MikroprosesorINTEL 8086 20 bit Register Antrian (FIFO) 16 bit Arsitektur Mikroprosesor

  21. Arsitektur MikroprosesorINTEL 8086 • Prosesor 8086 terbagi menjadi 2 bagian fungsional yang independen, yakni BIU (bus interface unit) dan EU (execution unit). • BIU bertugas mengirim kode-kode alamat keluar, mengambil instruksi dari memori, dan membaca data dari port dan memori. BIU menangani semua trnasfer data dan alamat pada bus untuk membantu EU. • EU meminta BIU untuk mengambilkan instruksi dan data dari memori, mendekode dan melaksanakan instruksi Arsitektur Mikroprosesor

  22. Arsitektur MikroprosesorINTEL 8086 EXECUTION UNIT (EU) • EU mengandung rangkaian-rangkaian kontrol yang berfungsi mengarahkan operasi-operasi internal. • Dekoder pada EU menerjemahkan instruksi-instruksi yang telah diambil dari memori ke dalam urutan aksi. • EU memilki ALU 16-bit dan dapat melakukan penjumlahan, pengurangan, AND, OR, XOR, increment, decrement, complement, atau shift bilangan biner. Arsitektur Mikroprosesor

  23. Arsitektur MikroprosesorINTEL 8086 EXECUTION UNIT (EU) : FLAG REGISTER • 8086 memiliki register bendera dengan panjang 16-bit. Dari 16-bit itu terdapat 9 bendera yang aktif. • Dari 9 bendera yang aktif, 6 bendera di antaranya (bendera kondisi) digunakan untuk menunjukkan kondisi-kondisi yang dihasilkan oleh pelaksanaan instruksi yakni bendera CF(carry flag), PF(parity flag), AF(auxiliary carry flag), ZF(zero flag), SF(sign flag), dan OF(overflow flag). Arsitektur Mikroprosesor

  24. Arsitektur MikroprosesorINTEL 8086 EXECUTION UNIT (EU): FLAG REGISTER • Sedangkan 3 bendera lainnya (bendera kontrol) digunakan untuk mengendalikan beberapa operasi prosesor. Bendera-bendera kontrol ini berbeda dengan 6 bendera kondisi dalam hal cara set dan reset-nya. Keenam bendera kondisi diset dan direset oleh EU, berdasarkan hasil operasi-operasi aritmetika atau logika, sedangkan 3 bendera kontrol diset dan direset oleh instruksi-instruksi khusus yang ada pada program. Bendera itu adalah TF (trap flag), IF (interrupt flag), dan DF (direction flag). Arsitektur Mikroprosesor

  25. Arsitektur MikroprosesorINTEL 8086 EXECUTION UNIT (EU): FLAG REGISTER Arsitektur Mikroprosesor

  26. Arsitektur MikroprosesorINTEL 8086 EXECUTION UNIT (EU): FLAG REGISTER • Set dan reset dari bendera CF(carry flag), PF(parity flag), AF(auxillary carry flag), ZF(zero flag), dan SF(sign flag) sama seperti bendera pada prosesor 8085. • Bendera OF(overflow flag) akan set jika terjadi overflow yakni jumlah bit hasil operasi lebih besar dari lebar akumulator. Contoh: jika suatu operasi menghasilkan bilangan dengan panjang 17-bit, sedangkan akumulator 8086 hanya 16-bit, maka bendera OF akan set. Arsitektur Mikroprosesor

  27. Arsitektur MikroprosesorINTEL 8086 EXECUTION UNIT (EU): FLAG REGISTER • Bendera TF (trap flage) digunakan pada mode operasi langkah tunggal (single step atau trace). Jika bendera ini set, maka pelaksanaan instruksi akan dilakukan step demi step. • Bendera IF digunakan untuk mengijinkan interupsi dari program. • Bendera DF digunakan pada operasi string. Arsitektur Mikroprosesor

  28. Arsitektur MikroprosesorINTEL 8086 EXECUTION UNIT (EU): REGISTER SERBAGUNA (GENERAL-PURPOSE REGISTERS) • 8086 memiliki 8 buah register serbaguna yakni: AH, AL, BH, BL, CH, CL, DH, DL. Khusus untuk AL dinamakan pula AKUMULATOR. • Jika register-register tersebut akan digunakan sebagai register 16-bit, maka pasangan AH dan AL membentuk AX, BH dan BL membentuk BX, CH dan CL membentuk CX, serta DH dan DL membentuk DX 16-bit.d Arsitektur Mikroprosesor

  29. 8-bit 8-bit AH AL BH BL CH CL DH DL AX, 16-bit CX, 16-bit BX, 16-bit DX, 16-bit Arsitektur MikroprosesorINTEL 8086 EXECUTION UNIT (EU): REGISTER SERBAGUNA (GENERAL-PURPOSE REGISTERS) Arsitektur Mikroprosesor

  30. Arsitektur MikroprosesorINTEL 8086 EXECUTION UNIT (EU): REGISTER SERBAGUNA (GENERAL-PURPOSE REGISTERS) • AX: merupakan akumulator, sering digunakan untuk menyimpan hasil sementara setelah operasi aritmetika dan logika • BX: sering digunakan sebagai register base untuk menyimpan address base data yang terletak di dalam memori dan juga address base tabel data. • CX: dapat digunakan sebagai register count. • DX: dapat digunakan sebagai register data. Arsitektur Mikroprosesor

  31. Arsitektur MikroprosesorINTEL 8086 Bus Interface Unit (BIU) Register Antrian • Pada saat EU mendekode atau melaksanakan suatu instruksi, ia tidak memerlukan menggunakan bus sehingga dapat digunakan oleh BIU untuk mengambil 6 byte instruksi sebagai instruksi berikutnya yang akan dilaksanakan. • Instruksi-instruksi tersebut dinamakan prefetched instruction dan oleh BIU disimpan dalam register FIFO (first-in first-out) yang disebut juga register antrian. Arsitektur Mikroprosesor

  32. Arsitektur MikroprosesorINTEL 8086 Bus Interface Unit (BIU) Register Antrian • Ketika EU siap melaksanakan instruksi berikutnya, ia dengan mudah membaca instruksi-instruksi dari register antrian dalam BIU. • Jadi, ketika EU sedang melaksanakan suatu instruksi, bus dapat digunakan oleh BIU untuk menulis dan membaca memori serta mengambi instruksi berikutnya. Arsitektur Mikroprosesor

  33. Arsitektur MikroprosesorINTEL 8086 Bus Interface Unit (BIU) Register Antrian • Teknologi yang memungkinkan pengambilan instruksi berikutnya sambil melaksanakan instruksi yang ada dinamakan pipelining. Berikut ini adalah contoh perbedaan prosesor 8085 tanpa pipelining dan 8086 dengan pipelining dalam melakukan pengambilan instruksi, pelaksanaan instruksi, operasi read dan operasi write. Nampak bahwa pipelining memberikan tingkat penggunaan bus yang lebih efektif. Arsitektur Mikroprosesor

  34. 8085 8086 Arsitektur MikroprosesorINTEL 8086 Bus Interface Unit (BIU) Register Antrian Arsitektur Mikroprosesor

  35. Arsitektur MikroprosesorINTEL 8086 Bus Interface Unit (BIU) Register Segmen • 8086 mampu mengalamati 220 lokasi memori, sedangkan panjang register IP yang dimilikinya hanya 16-bit. • Untuk memperoleh 20-bit sinyal alamat, 8086 menggunakan bantuan register segmen. Gabungan antara register segmen 16-bit dan IP 16-bit akan menghasilkan 20-bit sinyal alamat. Arsitektur Mikroprosesor

  36. Arsitektur MikroprosesorINTEL 8086 Bus Interface Unit (BIU) Register Segmen • 8086 memilki 4 buah register segmen yakni CS (code segment), SS (stack segment), ES (extra segment), dan DS (data segment). • Jika suatu register segmen berisi kode misalnya CS berisi 348A, maka CS dianggap memiliki alamat awal 348A0. BIU secara otomatis akan menambahkan angka 0 di belakang isi segmen. Setiap segmen menempati 64K byte memori, dan dapat ditempatkan di mana saja di dalam ruang alamat 1-M byte. Arsitektur Mikroprosesor

  37. Arsitektur MikroprosesorINTEL 8086 Bus Interface Unit (BIU) Register Segmen • Contoh penempatan alamat segmen pada memori 8086. Arsitektur Mikroprosesor

  38. Arsitektur MikroprosesorINTEL 8086 Bus Interface Unit (BIU) Instrustion Pointer (IP) • IP berisi instruksi berikutnya yang akan diambil. Alamat fisik yang dihasilkan BIU diperoleh dengan cara seperti di samping. Arsitektur Mikroprosesor

  39. Arsitektur MikroprosesorINTEL 8086 Bus Interface Unit (BIU) Register Segmen • Bagian alamat awal segmen yang tersimpan di dalam register segmen dinamakan segment base, dalam contoh 348A adalah segment base yang tersimpan dalam CS. • Isi IP merupakan offset atau jarak (displacement) antara alamat awal segmen dengan alamat fisik yang dihasilkan. Pada contoh, IP=4214 berarti merupakan jarak antara348A0 (alamat awal segmen) s.d. 38AB4 (alamat fisik). Arsitektur Mikroprosesor

  40. Arsitektur MikroprosesorINTEL 8086 • Format penulisan alamat fisik: segment base : offset form Contoh: Jika CS berisi 348A dan IP=4214, akan menghasilkan alamat fisik 38AB4. Alamat fisik tersebut dapat direpresentasikan/disajikan atau ditulis dalam bentuk: CS:IP atau 348A:4214 atau CS:IP=38AB4 Berapa alamat fisik yang direpresentasikan oleh 4370:561E, dan 7A32:0028 Arsitektur Mikroprosesor

  41. Arsitektur MikroprosesorINTEL 8086 Register Stack Pointer(SP) • Stack adalah bagian memori yang digunakan untuk menyimpan alamat dan data selama subprogram dilaksanakan. Jika sub program selesai dilaksanakan, isi stack dikembalikan ke lokasi semula, yakni IP dan akumulator. • SP merupakan register yang berisi offset 16-bit yang menghasilkan alamat fisik teratas dari memori stack. Untuk membangkitkan alamat fisik 20-bit, SP memerlukan bantuan register SS (stack segment). Arsitektur Mikroprosesor

  42. Arsitektur MikroprosesorINTEL 8086 Register Stack Pointer(SP) • Contoh: jika isi SS=5000 dan isi SP=FFE0, maka akan menghasilkan alamat fisik: SS 5 0 0 0 0 hardwired zero SP + F F E 0 Alamat ------> 5 F F E 0 fisik • Alamat fisik tersebut dapat direpresentasikan dalam 5FFE0 (single number) atau dalam bentuk SS:SP yakni 5000:FFE0. Arsitektur Mikroprosesor

  43. Arsitektur MikroprosesorINTEL 8086 Register Index dan Pointer • Kecuali SP, EU pada 8086 juga memiliki register base pointer (BP) 16-bit, dan juga register index SI (source index) 16-bit, dan DI (destination index) 16-bit. • Walaupun BP, SI, dan DI dapat digunakan sebagai penyimpan sementara dari data seperti halnya pada register serbaguna, namun penggunaan utama mereka adalah menyediakan offset 16-bit dari data untuk suatu segmen base. Contoh: Alamat fisik data pada memori akan dibangkitkan dengan menambah isi SI dengan alamat segmen base yang direpresentasikan oleh bilangan 16-bit dalam register DS. Arsitektur Mikroprosesor
