  1. HIGHLIGHTS OF EIGENLIJK: Door: Diederik van Doorn

  2. Wildfire 5.0Algemeen • Thumbnail Viewer • Browser • Nu ook Mozilla Firefox • Meerdere browsers • Geen ‘Setup’ menu-structuur, alle modeleigenschappen bij elkaar • Relaties, Parameters, Eenheden, Materialen, Accuracy etc.

  3. Wildfire 5.0Sketcher • Constraints • ‘Context sensitive’ via de rechtermuisknop • Direct in toolbar • Dimensioneren • Lengte boog <> hoek, perimeter, ‘ordinate’ • Nieuwe mogelijkheden • Rechthoeken, ellipsen • Sketcher “Geometry” • Points, axes en csys • Offset schets opties

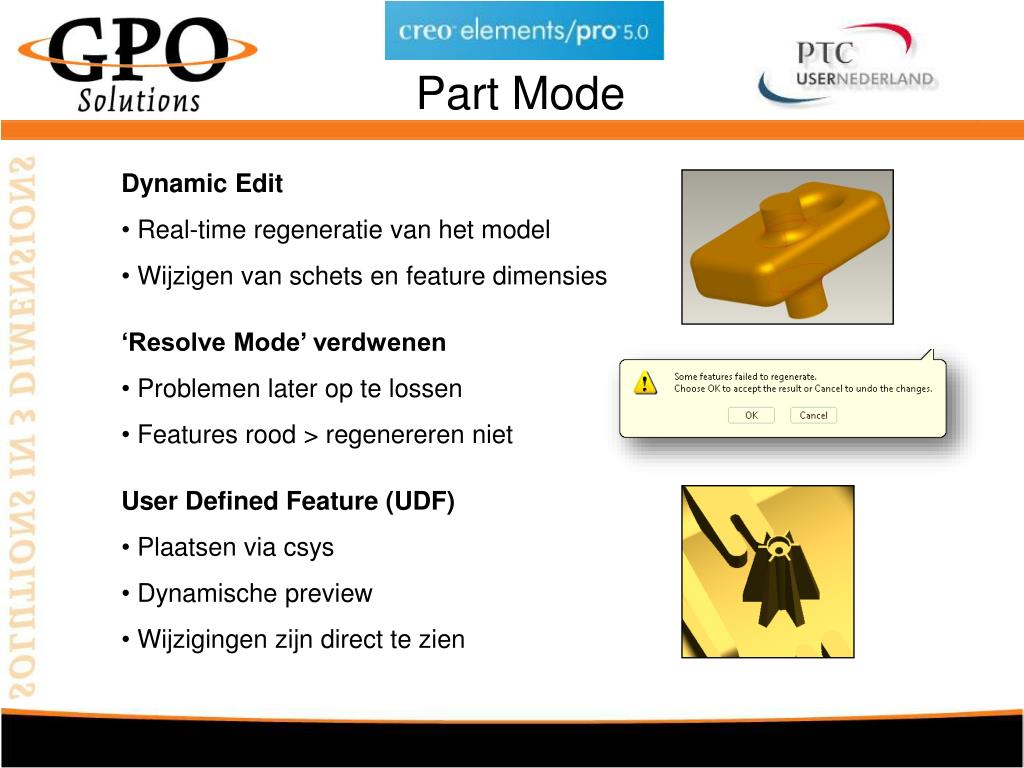

  4. Wildfire 5.0Part Mode • Dynamic Edit • Real-time regeneratie van het model • Wijzigen van schets en feature dimensies • ‘Resolve Mode’ verdwenen • Problemen later op te lossen • Features rood > regenereren niet • User Defined Feature (UDF) • Plaatsen via csys • Dynamische preview • Wijzigingen zijn direct te zien

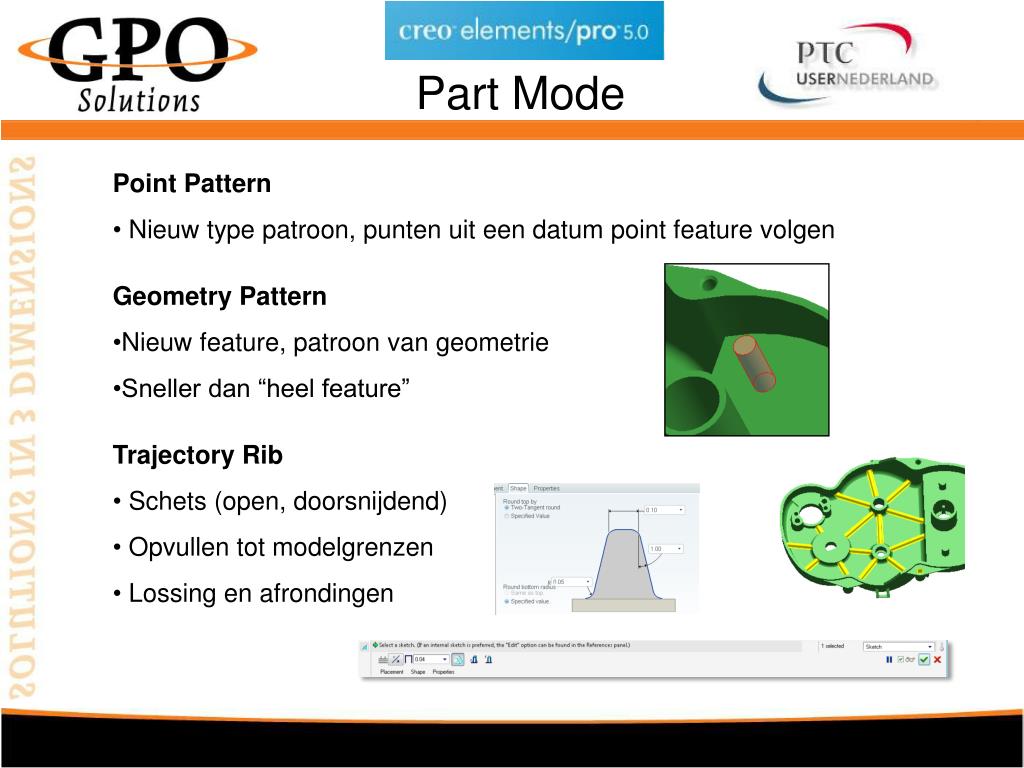

  5. Wildfire 5.0Part Mode • Point Pattern • Nieuw type patroon, punten uit een datum point feature volgen • Geometry Pattern • Nieuw feature, patroon van geometrie • Sneller dan “heel feature” • Trajectory Rib • Schets (open, doorsnijdend) • Opvullen tot modelgrenzen • Lossing en afrondingen

  6. Wildfire 5.0Sheetmetal Mode • Form tool • Vernieuwd, meerdere assemblage technieken • Dynamische preview • Afronden scherpe randen (optioneel) • Extra opties met Flat en Flange Walls • Patroon • Spiegelen • Meer drag handles

  7. Wildfire 5.0Assembly Mode • Meer flexibiliteit tijdens het assembleren • Docked window, Model Tree van te plaatsen component zichtbaar • Simplified Representation “on the fly” • Envoudige Copy & Paste + Repeat onder RMK-menu • Restructure • Verbeterde UI, meerdere onderdelen van verschillende niveaus • Nieuwe RMK optie “Move to new Subassembly” + Drag & Drop • Generiek model vanuit de Model Tree te openen • Creëren van een exploded view is eenvoudiger

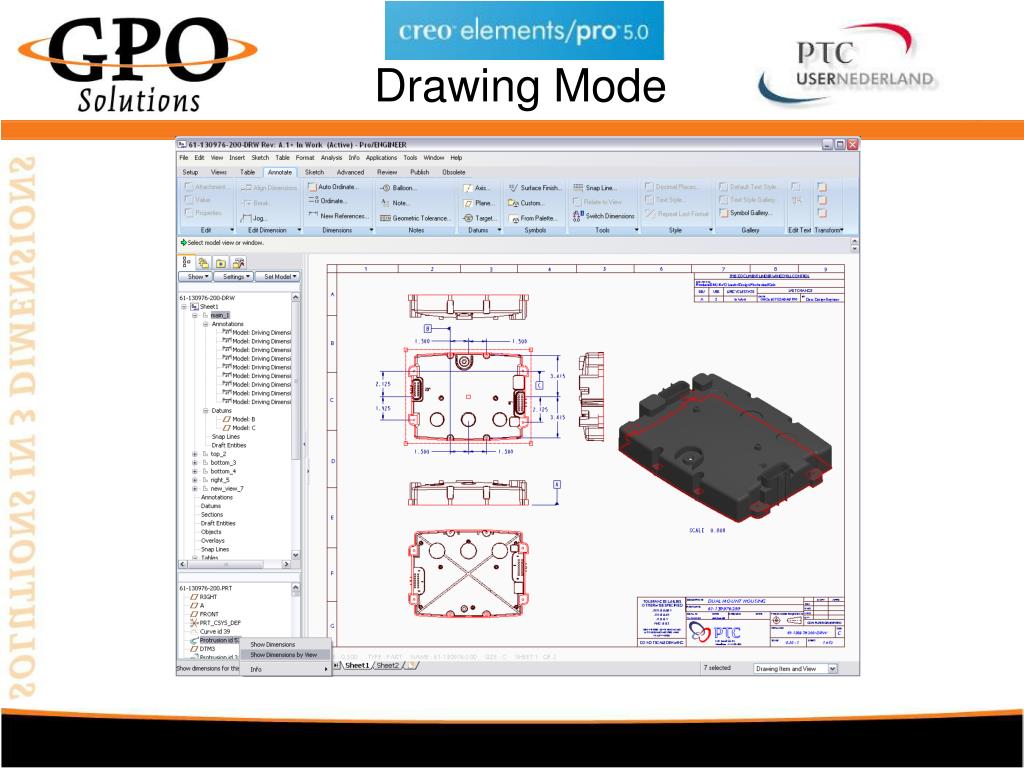

  8. Wildfire 5.0Drawing Mode • Ribbon Interface • Context sensitive UI • Alleen toepasbare iconen zijn actief • Verbeterde RMK functionaliteit (vermindert muis-afstanden) • Drawing Tree • Beter overzicht + wijzigingen vanuit de Tree • Sheet Tabs • Vergelijkbaar met Excel • Print preview & PDF profielen

  9. Wildfire 5.0Drawing Mode
