1. „Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.“ 1. část Číslo prezentace:48 Autor prezentace: Vladimír Vencovský Název prezentace: Stavebně truhlářská výroba,otvorové výplně- okna Snímků :65 Využití pro obor: TRUHLÁŘ, ročník 2. a ročník 3. Využití pro předmět: odborný výcvik technologie materiály stroje a zařízení technické kreslení Datum zpracování : říjen 2009 SOŠ a SOU Česká Lípa – realizátor projektu „Nebojme se změny – www.skolalipa.cz“, reg. č. CZ.1.07/1.1.09/01.0003 Spolufinancováno z Evropského sociálního fondu a státního rozpočtu České republiky

2. Historie oken • Již odedávna museli stavitelé lidských obydlí řešit otázku oken. První okna byla vlastně jenom obyčejné otvory ve zdivu, které neměly výplň. Teprve později je začali lidé zakrývat poloprůhlednou měchuřinou . Postupem doby byl tento materiál nahrazen průhlednější skleněnou výplní skládanou z malých tabulek spojovaných olovem, tento celek se pak vsazoval do kamenného ostění ,nebo dřevěného rámu. První okna se ještě nedala otvírat,byla pevně zasklená.Otevírání oken vyřešili naši předkové později , nejdříve zkusili otvírat jen malou část, aby se časem dopracovali k větším skleněným tabulím a celému oknu otevíratelnému. • Dřevo jako materiál okenních rámů přetrvává dodnes. Změnila se však profilace , vyvíjelo kování i konstrukce oken do kterých se dnes vsazují dokonalejší izolační dvojskla . Historie dvojskel však sahá do 18.století , první prototypy byly pak vyrobeny po 2.světové válce. Stále častěji se však prosazují izolační trojskla ,vyznačující se lepšími izolačními vlastnostmi než izolační dvojskla .

3. PŘEHLED VÝZNAMNÝCH SLOHŮ

4. UKÁZKA historických OKEN

5. FUNKCE OTVOROVÝCH VÝPLNÍ- OKEN PROSVĚTLENÍ INTERIÉRU PROVZDUŠNĚNÍ INTERIÉRU TEPELNÁ IZOLACE ZVUKOVÁ IZOLACE ODOLNOST PROTI POVĚTRNOSTNÍM VLIVŮM ZABEZPEČENÍ INTERIÉRU

6. POPIS KONSTRUKČNÍCH ČÁSTÍ OKNA

7. TŘÍDĚNÍ OKEN PODLE ZPŮSOBU OTEVÍRÁNÍ

8. TŘÍDĚNÍ OKEN A JEJICH OZNAČOVÁNÍ PODLE ČSN 74 6101 DŘEVĚNÁ OKNA JEDNODUCHÁ ,např. tzv. EUROOKNA . DOJ DŘEVĚNÁ OKNA ZDVOJENÁ . DOZ DŘEVĚNÁ OKNA DVOJITÁ , tzv. DEŠTĚNÁ . DOD DVEŘE BALKONOVÉ - DB Otevíravá okna Otevíravá a sklápěcí a/ jednokřídlová -O1A a/ jednokřídlová - OS1A b/dvoukřídlová - O2A b/ dvoukřídlová - OS 2A c/ tříkřídlová - O3B c/dvoukřídlová s křídly různě širokými – OS2B d/ tříkřídlová - OS3B Kyvná - K c/ tříkřídlová s křídly různě širokými - OS3C Sklápěcí okna Balkonové dveře a/ jednokřídlová - S1A a/ jednokřídlové ,otevíravé a sklápěcí - OS1A b/dvoukřídlová - S1U b/ dvoukřídlové,otevíravé a sklápěcí – OS2A

9. UKÁZKA JEDNOTLIVÝCH DRUHŮ OKEN DŘEVĚNÉ OKNO ZDVOJENÉ- DOZ DŘEVĚNÉ OKNO JEDNODUCHÉ /EURO/- DOJ DŘEVĚNÉ OKNO DVOJITÉ /ŠPALETOVÉ/- DOD

10. Příklad KOMPLETNÍHO označení okna DOZ- OS1A-C- TERMOSAT -120X 150 L – K 5 P DOZ -DŘEVĚNÉ OKNO ZDVOJENÉ OS - OTEVÍRAVÉ A SKLÁPĚCÍ 1A - JEDNOKŘÍDLOVÉ C - OKOVANÉ CELOOBVODOVÝM KOVÁNÍM TERMOSAT - OBCHODNÍ NÁZEV OKNA 120 x 150 - KOORDINAČNÍ ROZMĚR V cm L - LEVÉ K - OKNO KOMPLETOVANÉ / S KONEČNÝM NÁTĚREM A ZASKLENÉ / 5 - POVRCHOVÁ ÚPRAVA / TRANSPARENTNÍ A LAZUROVACÍ / P - PRŮHLEDNÉ / DRUH SKLA /

11. TECHNICKÉ POŽADAVKY NA OKNA Jakostní podmínky pro dřevo na okna Profilové průřezy u jednoduchých oken dle DIN 68 121 Maximální rozměry křídel Požadavky na stavebně fyzikální vlastnosti oken Tvary a rozměry Konstrukce – rohové spojení,spojení příčlí , sloupků a poutců,výtokové otvory,těsnění, konstrukční kování, zasklívání,povrchová úprava

12. JAKOSTNÍ PODMÍNKY PRO DŘEVO NA OKNA DLE ČSN 74 6101

13. JAKOSTNÍ PODMÍNKY PRO DŘEVO NA OKNA DLE ČSN 74 6101 A PROFILOVÉ PRŮŘEZY U JEDNODUCHÝCH OKEN A BALKONOVÝCH DVEŘÍ DLE DIN 68 121

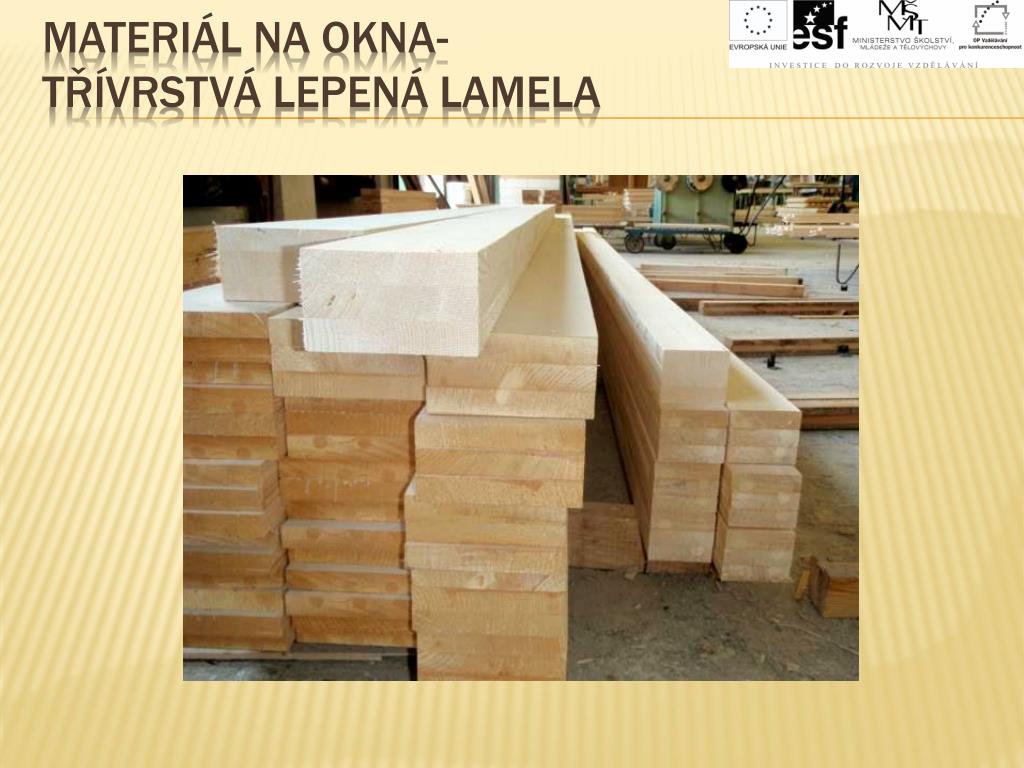

14. MATERIÁL NA OKNA- TŘÍVRSTVÁ LEPENÁ LAMELA

15. MATERIÁL NA OKNA- TŘÍVRSTVÁ LEPENÁ LAMELA – RŮZNÉ DRUHY DŘEVIN

16. DIAGRAM PRO URČENÍ MAX. ROZMĚRU KŘÍDEL
