电路与电子学基础 ( 周树南编制）

jameson-gardner avatar
jameson-gardner
28 diapositives · 471 Views · Nov 15, 2014

电路与电子学基础 ( 周树南编制）. 前 言 一 . 课程的地位和特点 二 . 学习的目的及任务 三 . 理论教学和实验教学安排 四 . 教学方式 、 方法 五 . 教学参考书 第一章 电路分析导论 1.1 电路及其模型 1.2 电路基本元件 1.3 基尔霍夫定律 1.4 等效变换 1.1 电路及其模型. 第一章 电路分析导论. 1.1 电路及其模型 1.2 电路基本元件 1.3 基尔霍夫定律 1.4 等效变换. 1.1 电路及其模型.

#电路与电子学基础 ( 周树南编制） #电路与电子学基础 ( 周树南编制） ppt #powerpoint #presentation

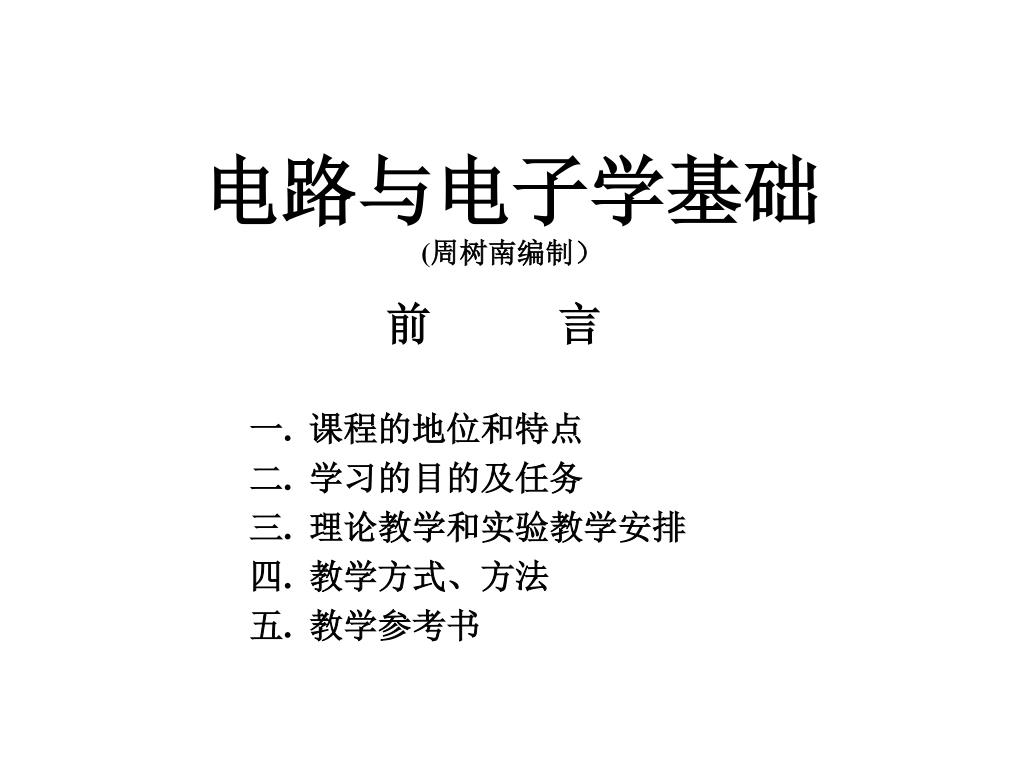

电路与电子学基础 ( 周树南编制） - slide 1
01 / 28电路与电子学基础 ( 周树南编制）
1 / 17

Télécharger la présentation

电路与电子学基础 ( 周树南编制）
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. 电路与电子学基础(周树南编制） 前 言 一.课程的地位和特点 二. 学习的目的及任务 三. 理论教学和实验教学安排 四. 教学方式、方法 五. 教学参考书 第一章 电路分析导论 1.1 电路及其模型 1.2 电路基本元件 1.3 基尔霍夫定律 1.4 等效变换 1.1 电路及其模型

  2. 第一章 电路分析导论 • 1.1 电路及其模型1.2 电路基本元件1.3 基尔霍夫定律1.4 等效变换

  3. 1.1 电路及其模型 • 1.1.1 电路的作用，组成与模型 • 作用：实现电能的传输与分配或电信号的传输 • 与处理。 • 组成：必须有电源和负载，两者由导线连接成闭 • 合电路。 • 模型：由具有单一电磁现象的理想电路元件或它 • 们的组合（即实际电路器件的模型） 相 • 互连接而成的电路。如：

  4. 电路模型

  5. 1.1.2 电路分析的基本变量 电流（电压）的参考方向：参考方向可以任意选择。 但一经选定，就不再改变。分析电路时，在选定 参考方向下，要根据电量计算结果值的正或负来 确定它的实际方向：

  6. 电位电路图：电路的工作状态，可以通过电路各点 的 电位反映出来。特别是在电子电路的分析中， 经常要计算、检测各点的电位。所 以，电子电 路图中经常采用电位电路图的画法。如：

  7. 功率的计算： • 当u、i采用关联参考方向时，p=ui; • 而当u、i采用非关联参考方向时，则p=-ui。 • 规定两种情况下, 算得的功率值: • 若p＞0，表示元件（或电路）吸收的功率； • 若p＜0，表示元件（或电路）发出的功率。

  8. 1.2 电路基本元件1.2.1 电阻元件

  9. 线性定常电阻的特点： （1）端电压u与通过的电流i成正比，R是常数。  （2）双向性：伏安特性以原点对称。  （3）耗能性：它的功率总是消耗的。说明电阻不仅是无 源元件，而且是耗能元件。  （4）无记忆性。

  10. 1.2.2 电感元件

  11. 线性电感有如下特点： • （1）其磁链ψ正比于产生磁链的电流i，即ψ=Li，L 是一个 • 正实常数。它与ψ、i无关。 • （2）双向性：韦安特性以原点对称。 •  • （3）动态性：线性电感的电压与该时刻电流的变化率有关 • （成正比），而与该时刻的电流无关。所以，称它是动 • 态元件。 • （4）记忆性：电感电流有“记忆”电感电压的作用。 • （5）储能性：电感是一种储能元件。

  12. 1.2.3 电容元件

  13. 线性电容有如下特点： • （1）q正比于u，即q=Cu，C是一个常量，称为电容量。 • （2）双向性：库伏特性以原点对称，说明特性与端钮接法无 • 关。 • （3）动态性：任一时刻通过电容的电流取决于该时刻电容两 • 端电压的变化率(成正比)，而与该时刻的电压无关。 • （4）记忆性：电容电压有“记忆”电容电流的作用。 •  • (5) 储能性：电容是储能元件，也是一无源元件。

  14. 1.2.4 电源元件和实际电源模型 理想电压源：

  15. 理想电流源:

  16. 实际电压源模型：uoc=us , i sc=u s/R s

  17. 实际电流源模型：isc=iS , uoc =isR s

  18. 1.2.5 受控源VCVS: i1=0, u2 =μu1 VCCS: i1=0, i2=gu1 CCVS: u1=0, u2=ri1 CCCS: u1=0, i2=βi1

  19. 1.3 基尔霍夫定律1.3.1 基尔霍夫电流定律(KCL) • 任一集中参数电路中，在任一时刻，通过任一节点的电流的 • 代数和等于零。即：∑ik=0 或∑i入＝ ∑i出

  20. 1.3.2 基尔霍夫电压定律(KVL)对于任一集中参数电路中的任一回路，在任一时刻，沿着回路的所有支路电压的代数和为零：∑uk=0

  21. 1.4 等效变换1.4.1 等效和等效变换 等效变换是指，当电路中的某一部分用一个新的电路结构（称为等效电路）代替后，未被代替部分的电压和电流均应保持不变，即等效电路以外部分电压、电流的伏安关系不变，也即对等效电路外部伏安特性等效。

  22. 1.4.2 等效分析法 电阻的串联 • 串联等效电阻R=∑Rk • uk=uRk/R, k=1,2,…,n • p1:p2…=R1:R2…=u1:u2…

  23. 电阻的并联 • 并联等效电导G=∑Gk • ik=uGk=iGk/G • i1:i2…=p1:p2…=G1:G2…

  24. 电阻的ㄚ-△等效变换 △形电阻=ㄚ形电阻两两乘积之和/ㄚ形不相邻电阻 ㄚ形电阻=△形相邻电阻的乘积/△形电阻之和

  25. 输入电阻Rin=u/i （u,i取关联参考方向时）Rin=-u/i（u,i取非关联参考方向时）

  26. 理想电压源的串联us=us1+us2+…+usn=∑usk 

  27. 理想电流源的并联is=is1+is2+…+isn =∑isk

  28. 实际电源模型的等效变换
