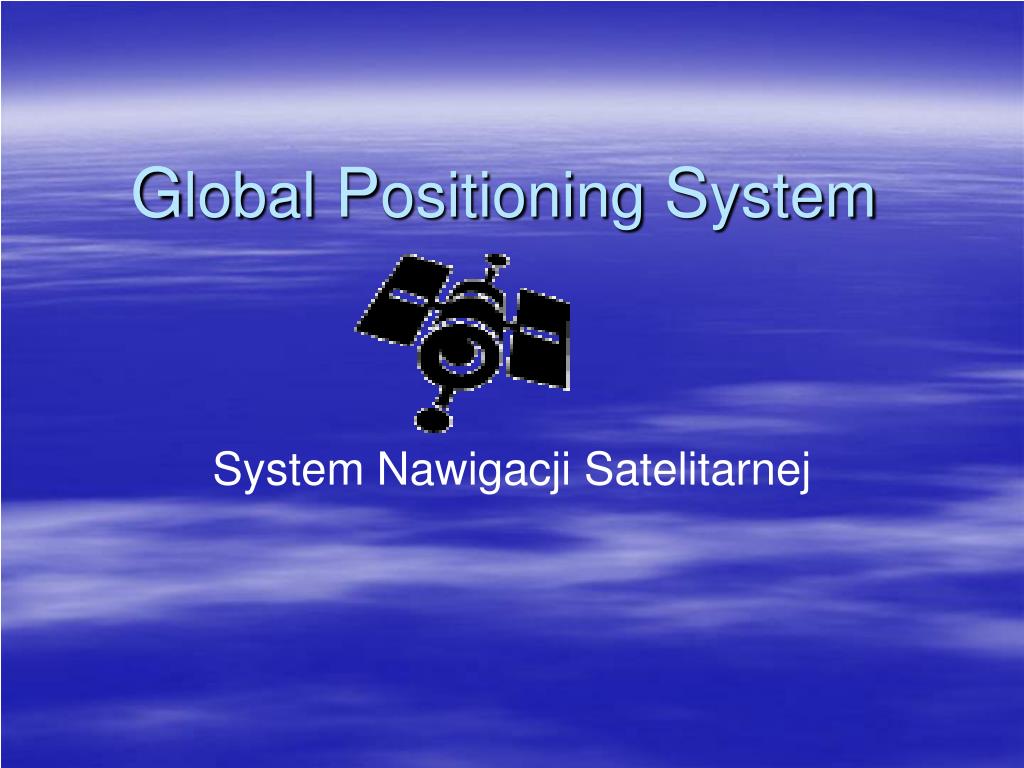

  1. Global Positioning System System Nawigacji Satelitarnej

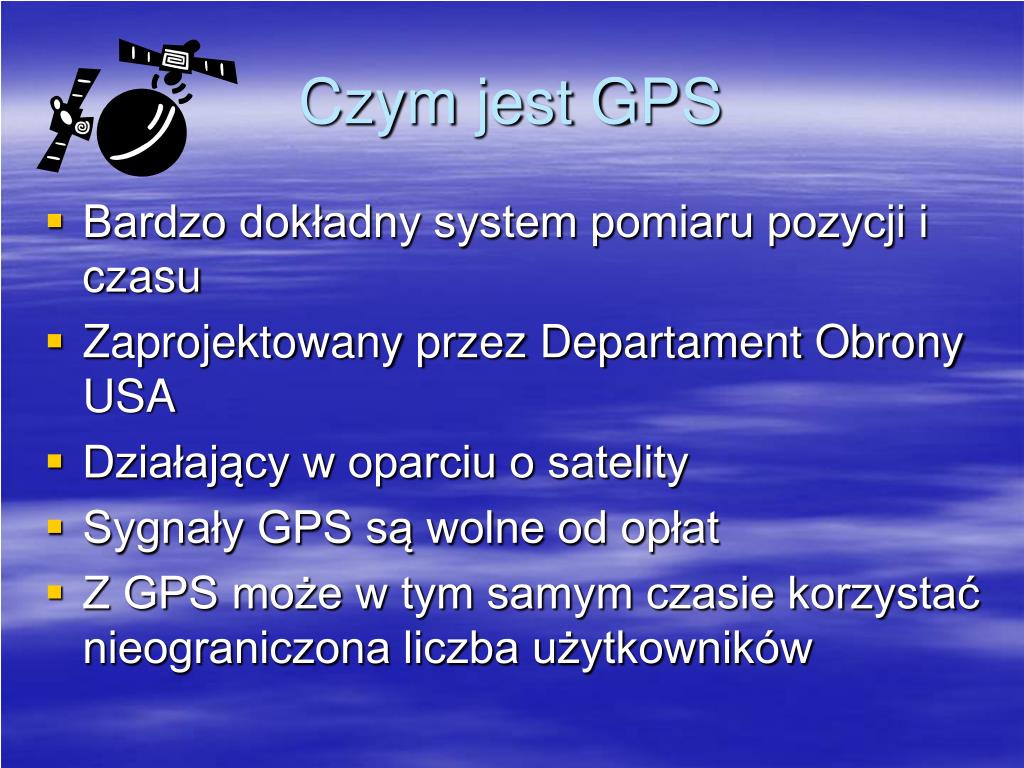

  2. Czym jest GPS • Bardzo dokładny system pomiaru pozycji i czasu • Zaprojektowany przez Departament Obrony USA • Działający w oparciu o satelity • Sygnały GPS są wolne od opłat • Z GPS może w tym samym czasie korzystać nieograniczona liczba użytkowników

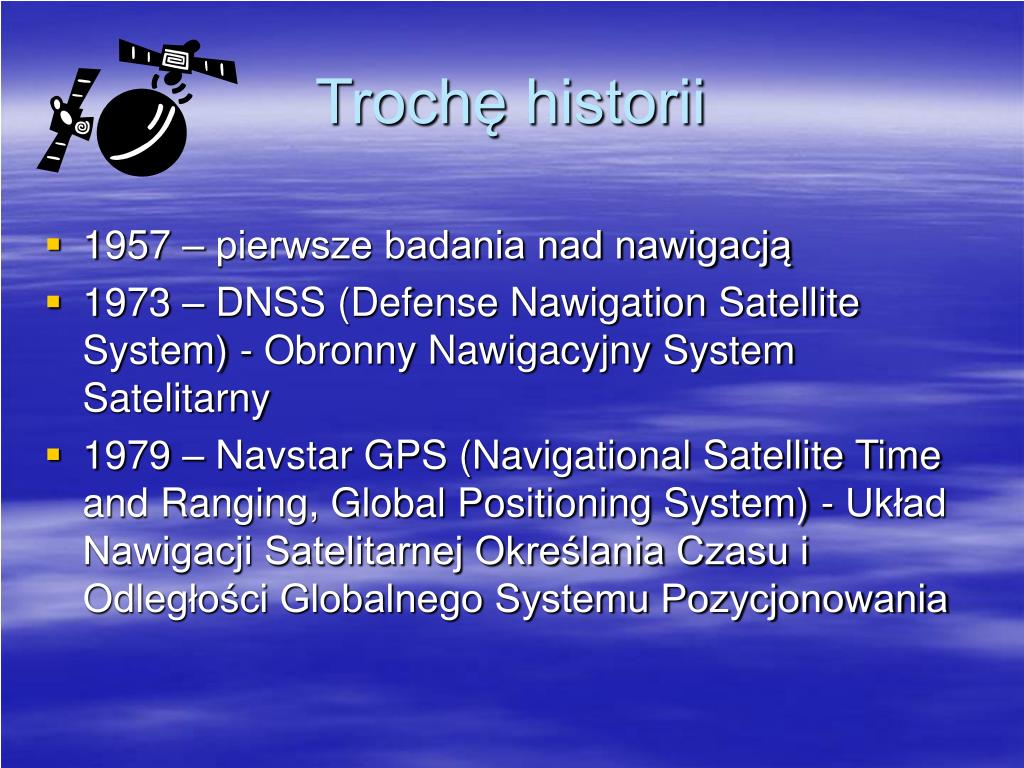

  3. Trochę historii • 1957 – pierwsze badania nad nawigacją • 1973 – DNSS (Defense Nawigation Satellite System) - Obronny Nawigacyjny System Satelitarny • 1979 – Navstar GPS (Navigational Satellite Time and Ranging, Global Positioning System) - Układ Nawigacji Satelitarnej Określania Czasu i Odległości Globalnego Systemu Pozycjonowania

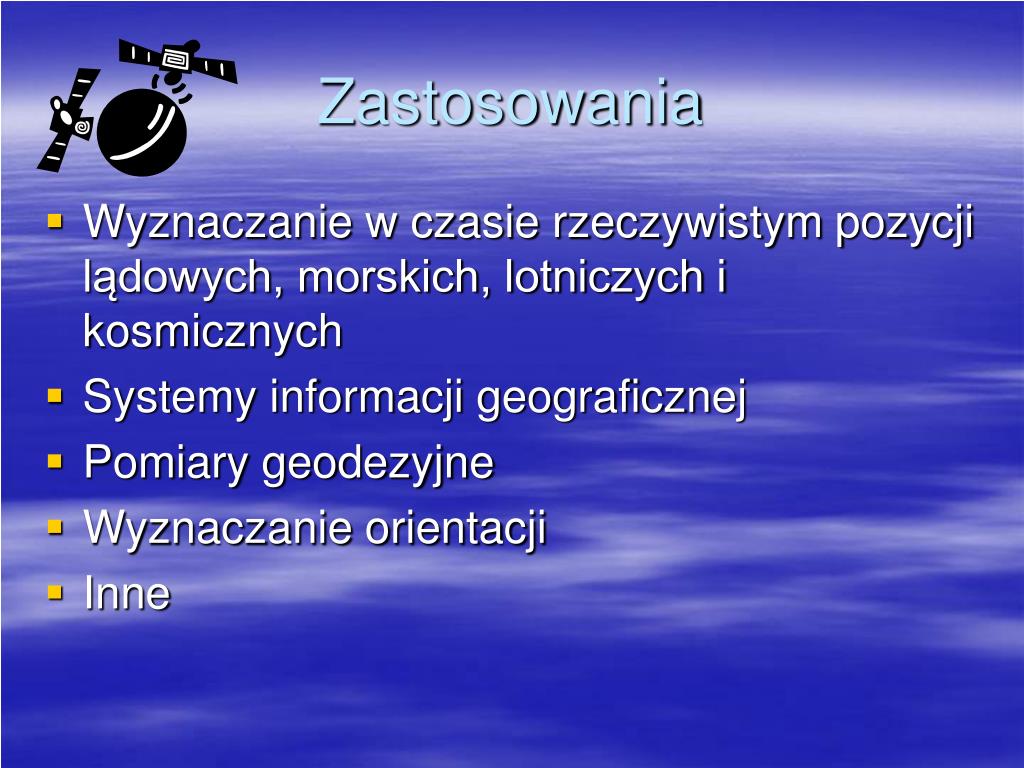

  4. Zastosowania • Wyznaczanie w czasie rzeczywistym pozycji lądowych, morskich, lotniczych i kosmicznych • Systemy informacji geograficznej • Pomiary geodezyjne • Wyznaczanie orientacji • Inne

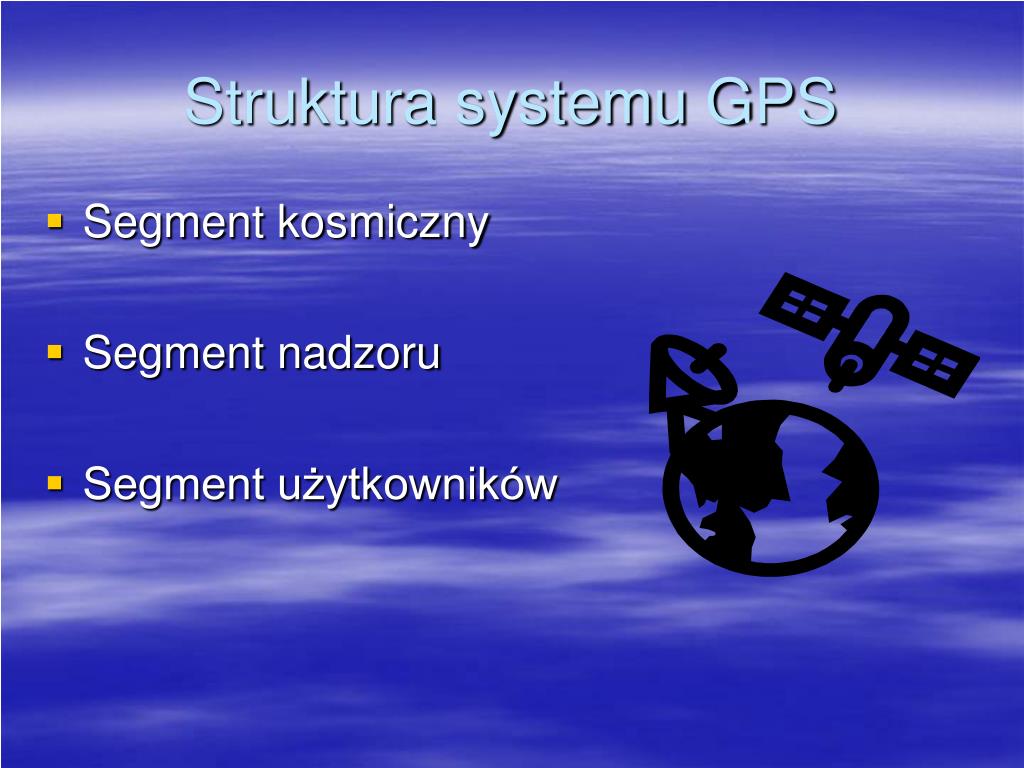

  5. Struktura systemu GPS • Segment kosmiczny • Segment nadzoru • Segment użytkowników

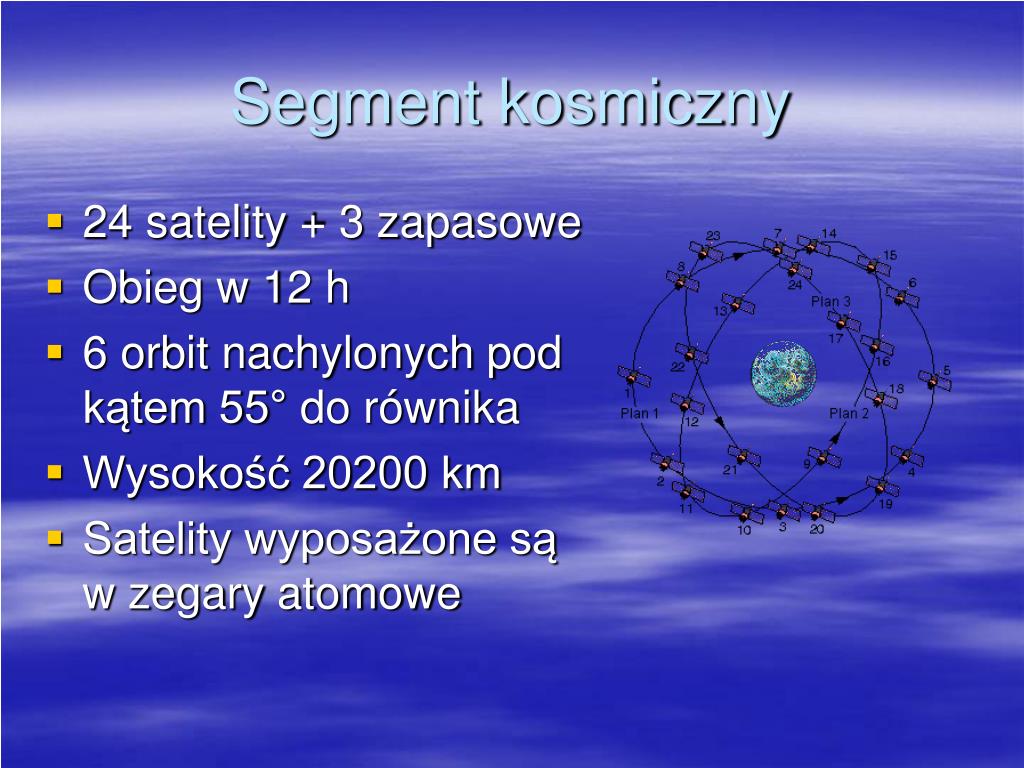

  6. Segment kosmiczny • 24 satelity + 3 zapasowe • Obieg w 12 h • 6 orbit nachylonych pod kątem 55° do równika • Wysokość 20200 km • Satelity wyposażone są w zegary atomowe

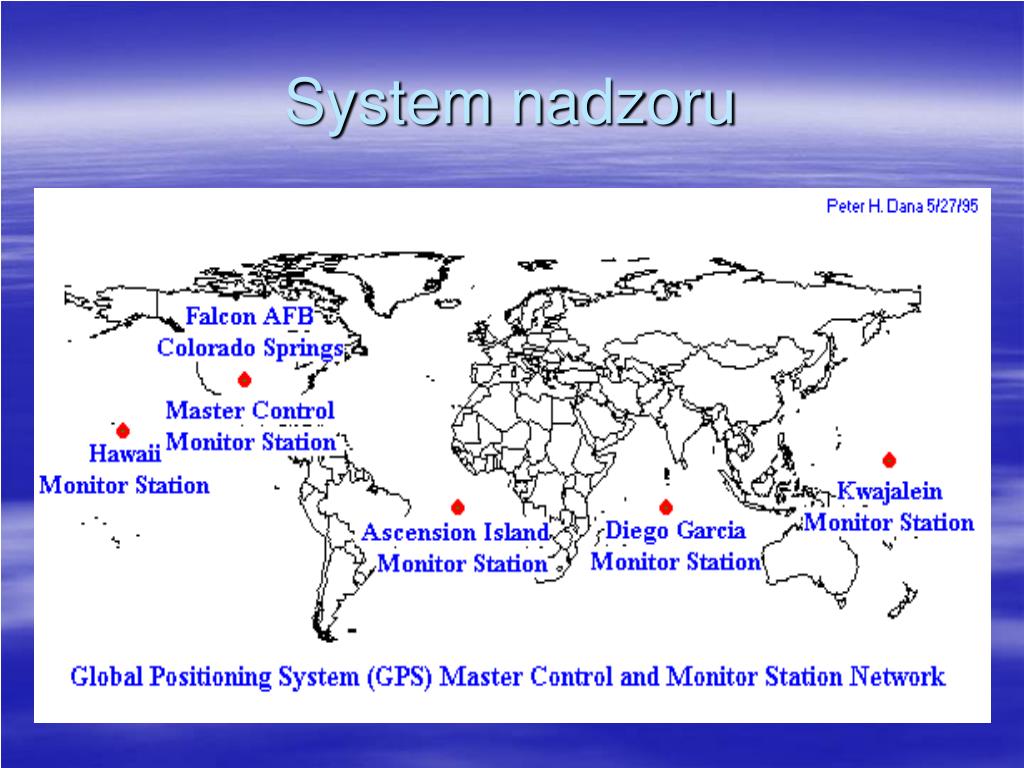

  7. System nadzoru

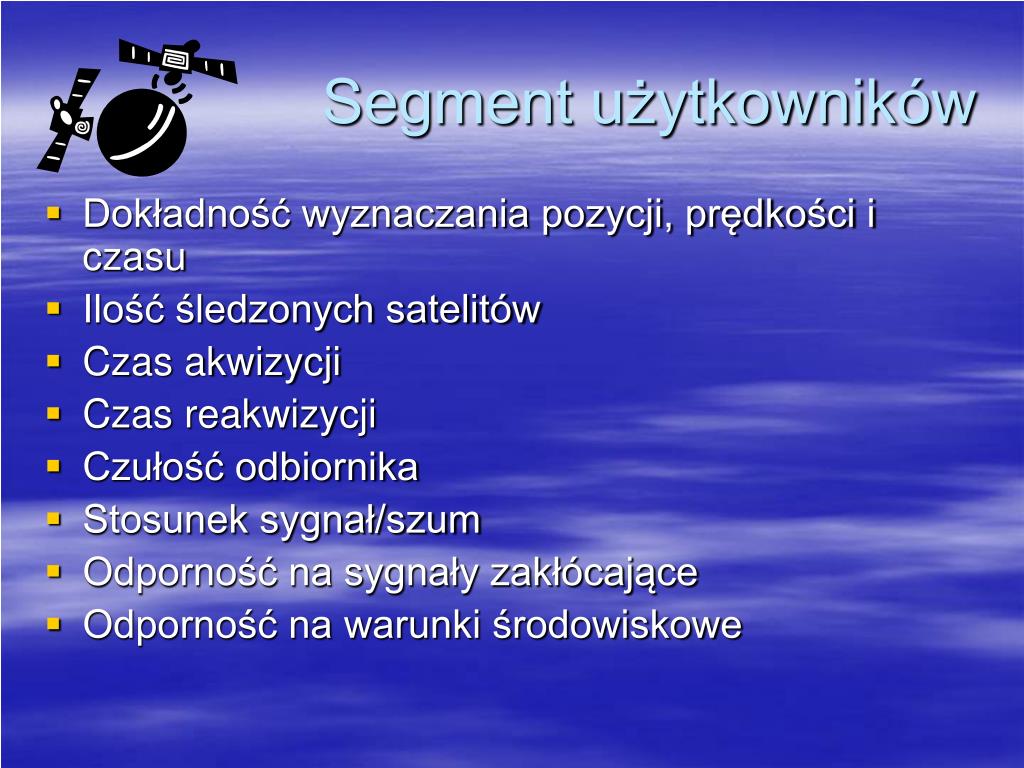

  8. Segment użytkowników • Dokładność wyznaczania pozycji, prędkości i czasu • Ilość śledzonych satelitów • Czas akwizycji • Czas reakwizycji • Czułość odbiornika • Stosunek sygnał/szum • Odporność na sygnały zakłócające • Odporność na warunki środowiskowe

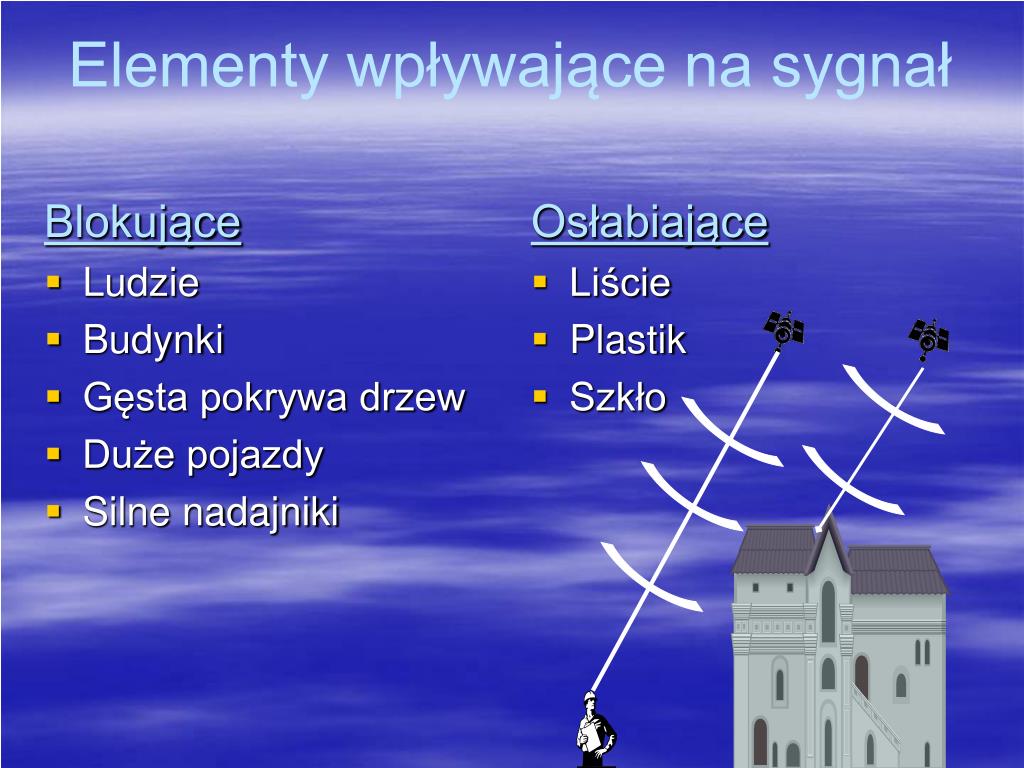

  9. Blokujące Ludzie Budynki Gęsta pokrywa drzew Duże pojazdy Silne nadajniki Osłabiające Liście Plastik Szkło Elementy wpływające na sygnał

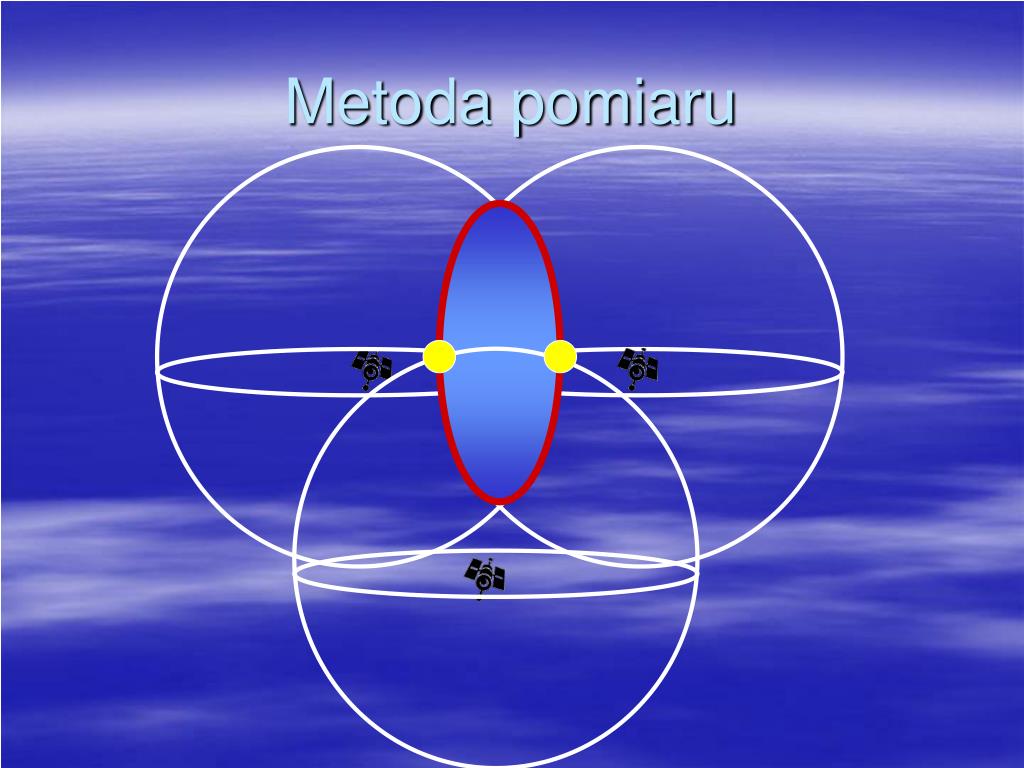

  10. Metoda pomiaru

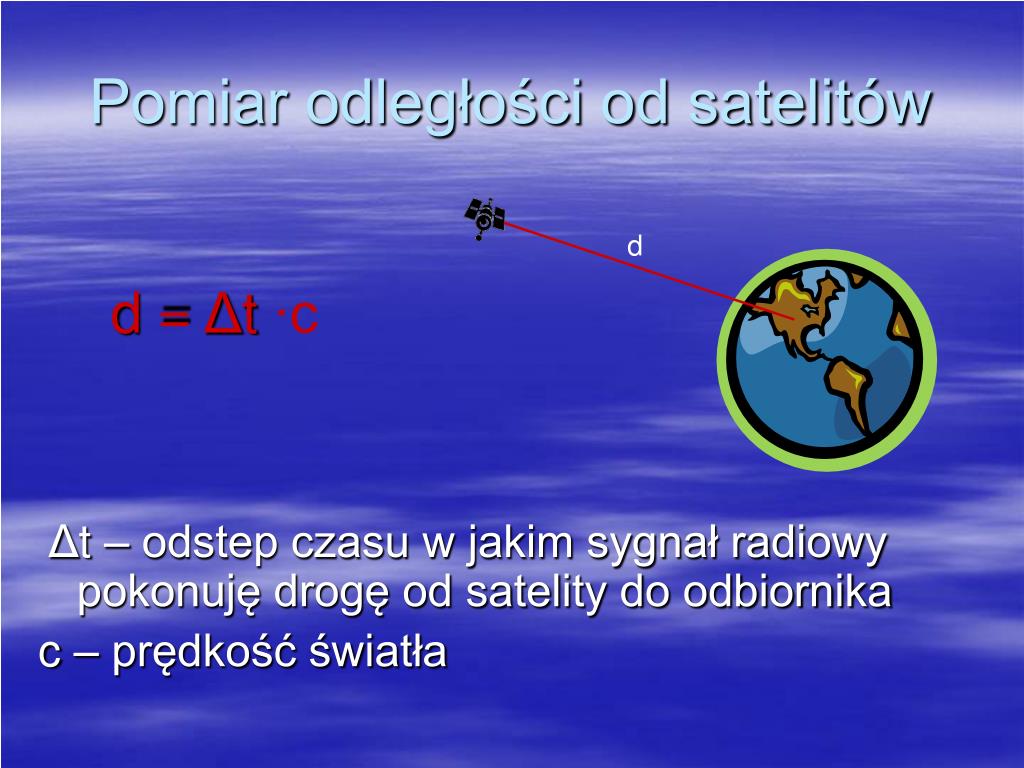

  11. Pomiar odległości od satelitów Δt – odstep czasu w jakim sygnał radiowy pokonuję drogę od satelity do odbiornika c – prędkość światła d d = Δt∙c

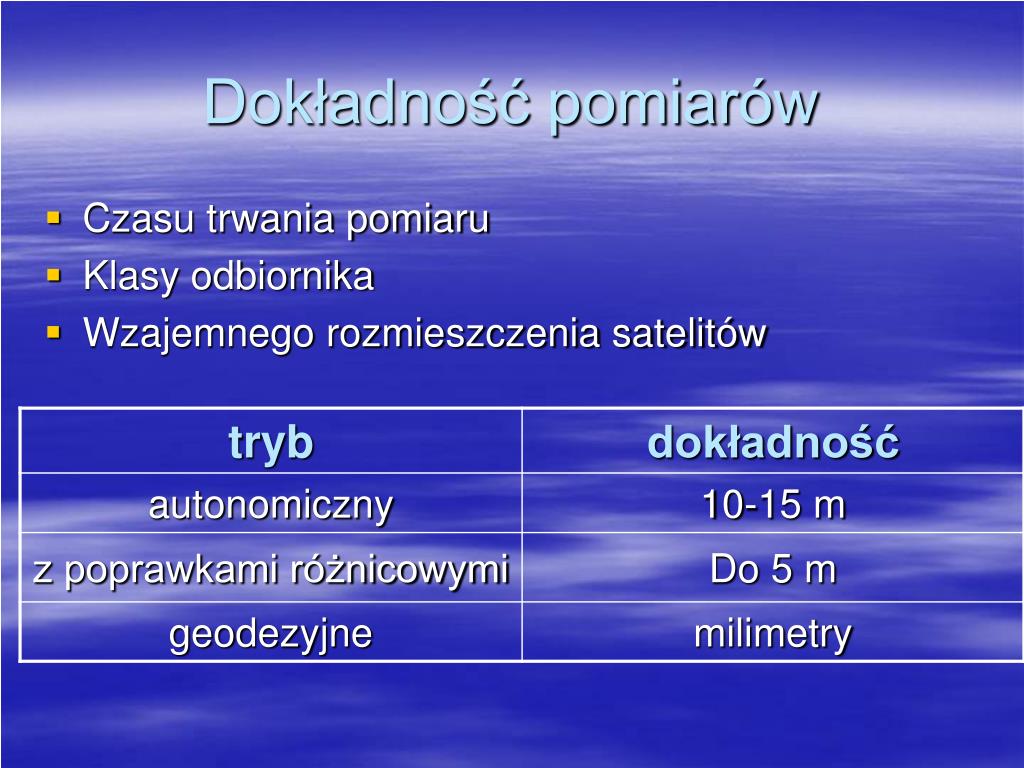

  12. Dokładność pomiarów • Czasu trwania pomiaru • Klasy odbiornika • Wzajemnego rozmieszczenia satelitów

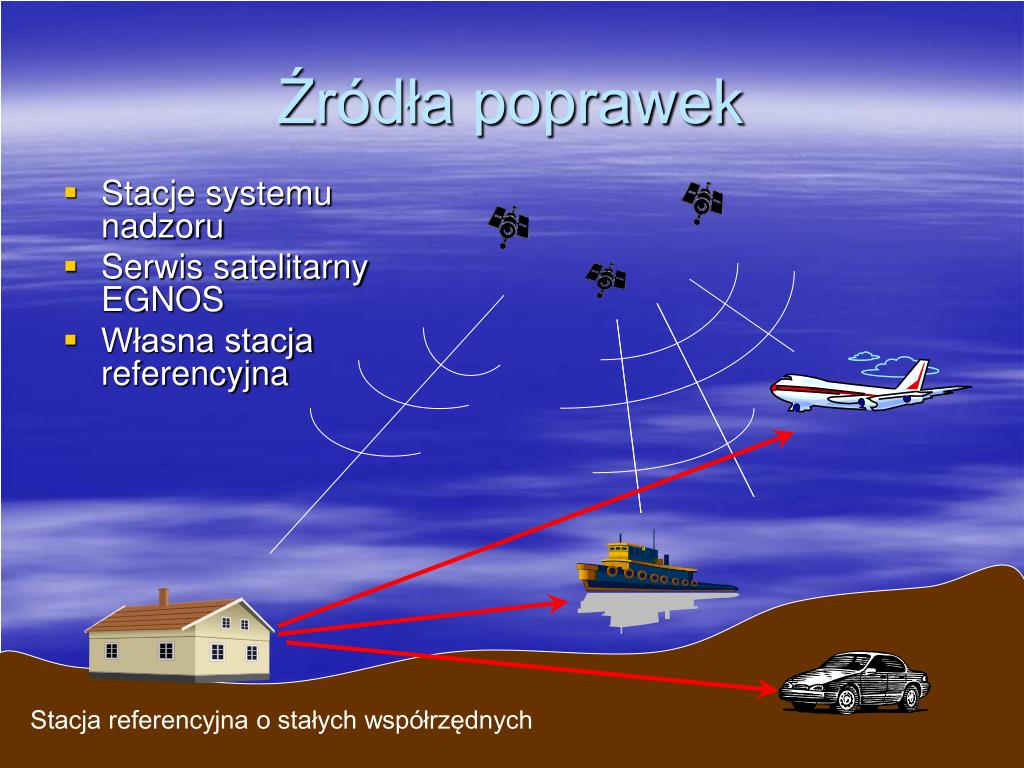

  13. Źródła poprawek • Stacje systemu nadzoru • Serwis satelitarny EGNOS • Własna stacja referencyjna Stacja referencyjna o stałych współrzędnych

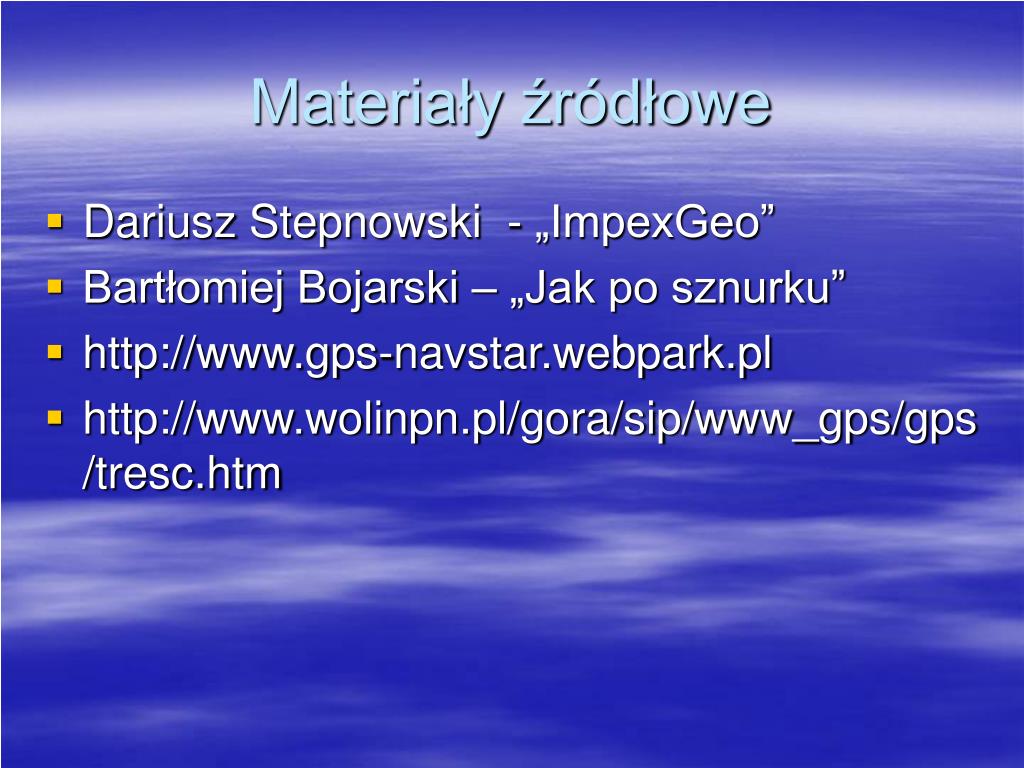

  14. Materiały źródłowe • Dariusz Stepnowski - „ImpexGeo” • Bartłomiej Bojarski – „Jak po sznurku” • http://www.gps-navstar.webpark.pl • http://www.wolinpn.pl/gora/sip/www_gps/gps/tresc.htm
