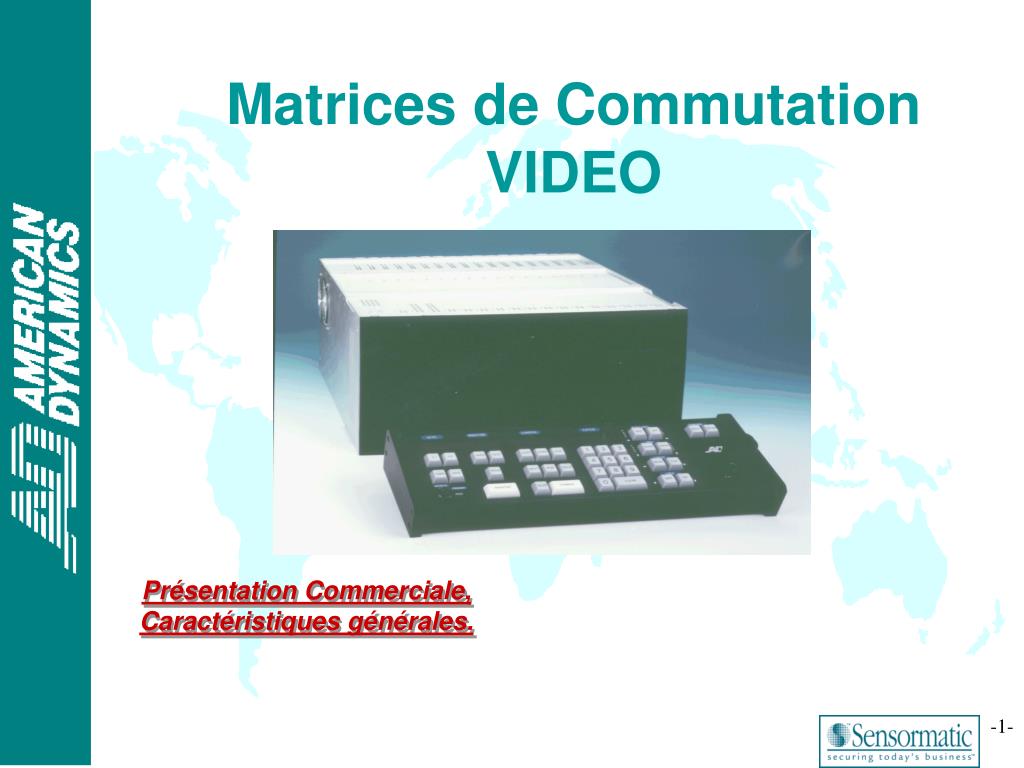

  1. Matrices de Commutation VIDEO Présentation Commerciale, Caractéristiques générales.

  2. AD2150 c’est ... • Une Matrice de commutation de Petite capacité offrant des fonctionnalités réservées généralement aux systèmes de Matrices haut de gamme • Elle permet de switcher 32 entrées vers 5 sorties avec la plupart des fonctionnalités d’automatisme des autres matrices . • Gestion de 3 claviers hiérarchisés, 8 salves, 24 séquences de 64 Pas, 35 pas de programme horaire, gestion de 128 alarmes dont 8 intégrées dans la matrice suivant 5 modes d’affichage et 3 modes d’acquittement tout cela à un prix très compétitif

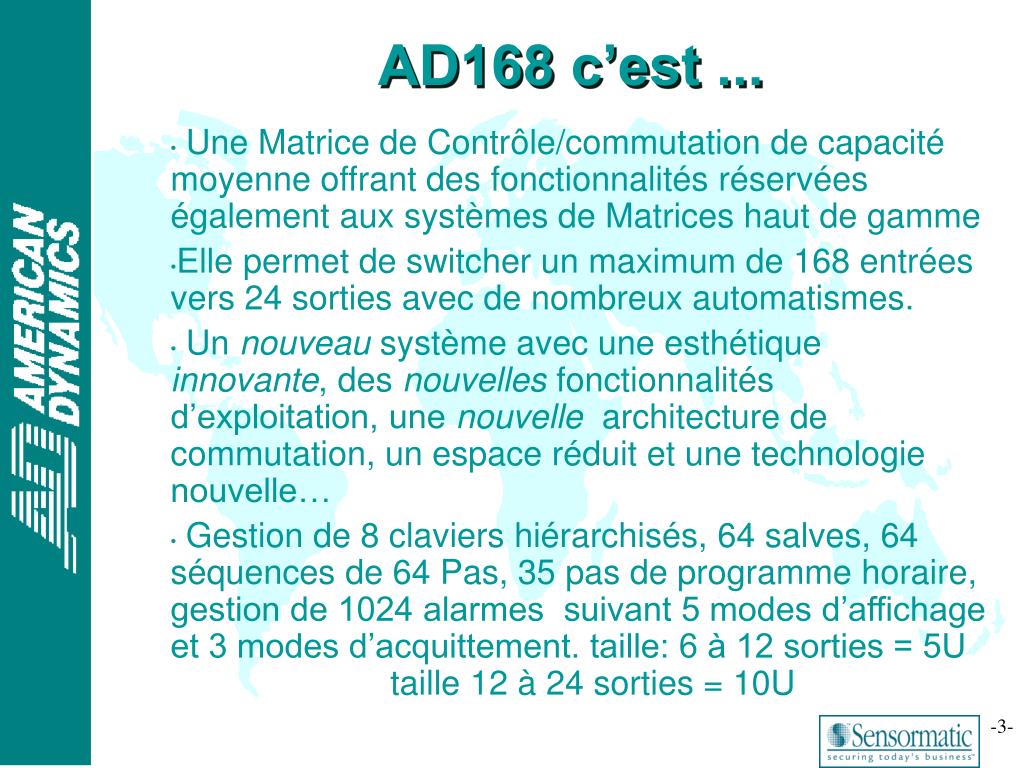

  3. AD168 c’est ... • Une Matrice de Contrôle/commutation de capacité moyenne offrant des fonctionnalités réservées également aux systèmes de Matrices haut de gamme • Elle permet de switcher un maximum de 168 entrées vers 24 sorties avec de nombreux automatismes. • Un nouveau système avec une esthétique innovante, des nouvelles fonctionnalités d’exploitation, une nouvelle architecture de commutation, un espace réduit et une technologie nouvelle… • Gestion de 8 claviers hiérarchisés, 64 salves, 64 séquences de 64 Pas, 35 pas de programme horaire, gestion de 1024 alarmes suivant 5 modes d’affichage et 3 modes d’acquittement. taille: 6 à 12 sorties = 5U taille 12 à 24 sorties = 10U

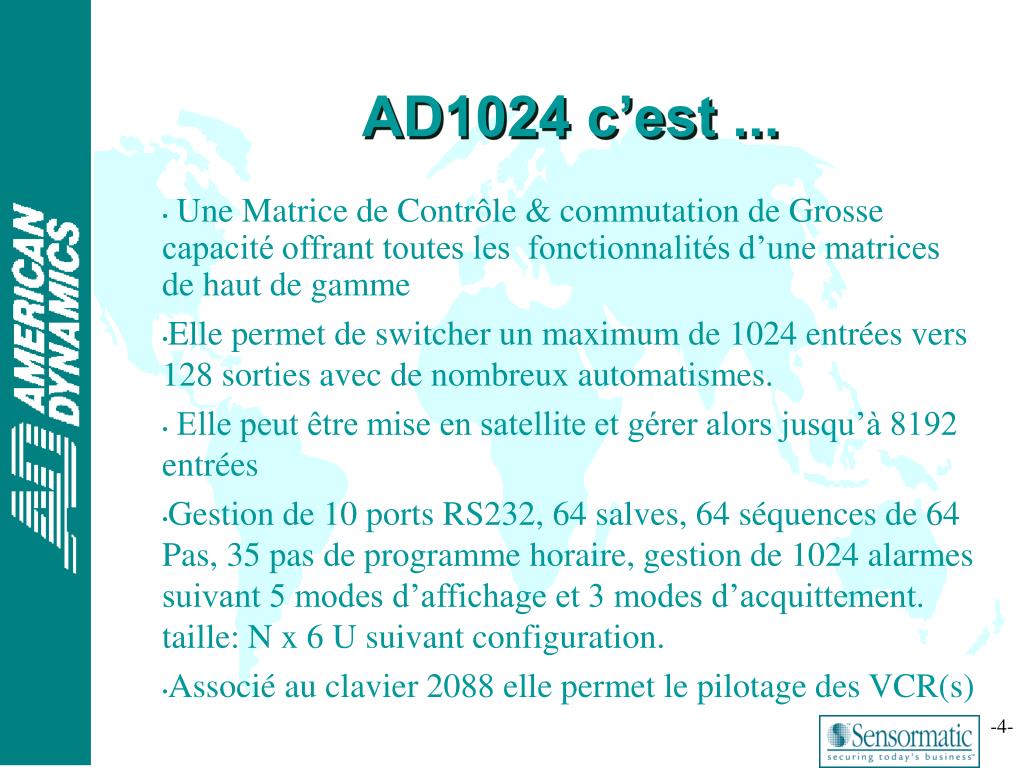

  4. AD1024 c’est ... • Une Matrice de Contrôle & commutation de Grosse capacité offrant toutes les fonctionnalités d’une matrices de haut de gamme • Elle permet de switcher un maximum de 1024 entrées vers 128 sorties avec de nombreux automatismes. • Elle peut être mise en satellite et gérer alors jusqu’à 8192 entrées • Gestion de 10 ports RS232, 64 salves, 64 séquences de 64 Pas, 35 pas de programme horaire, gestion de 1024 alarmes suivant 5 modes d’affichage et 3 modes d’acquittement. taille: N x 6 U suivant configuration. • Associé au clavier 2088 elle permet le pilotage des VCR(s)

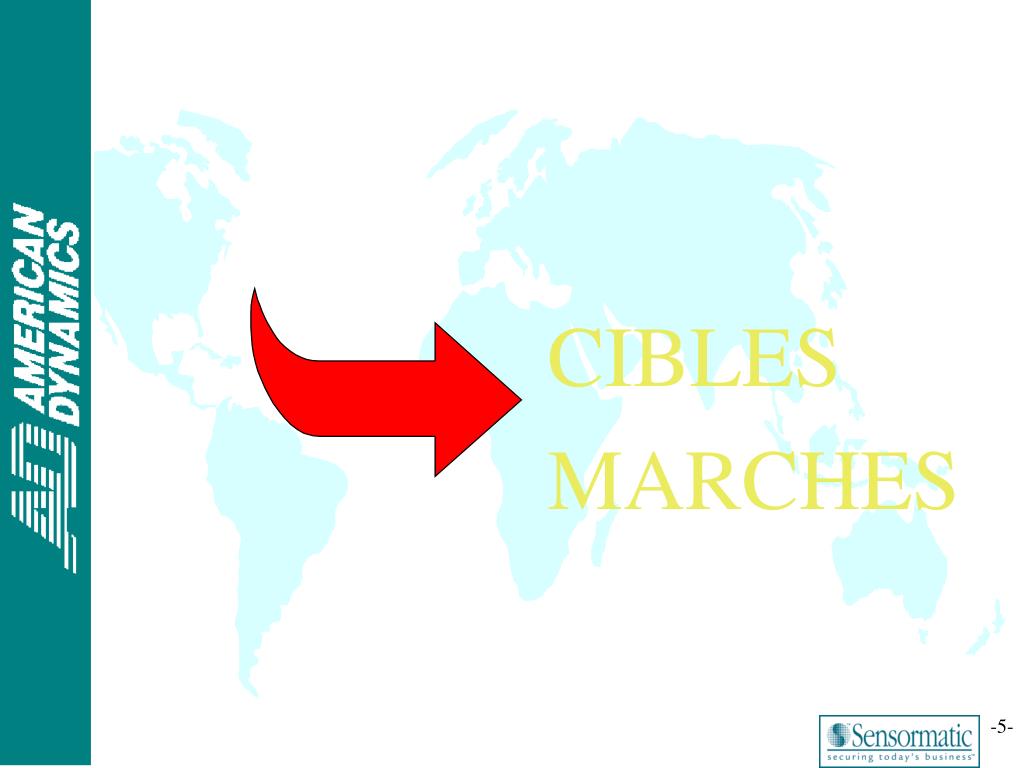

  5. CIBLES MARCHES

  6. AD168 AD1024,Cibles Marchés • Aéroports Régionaux • Ports de commerce

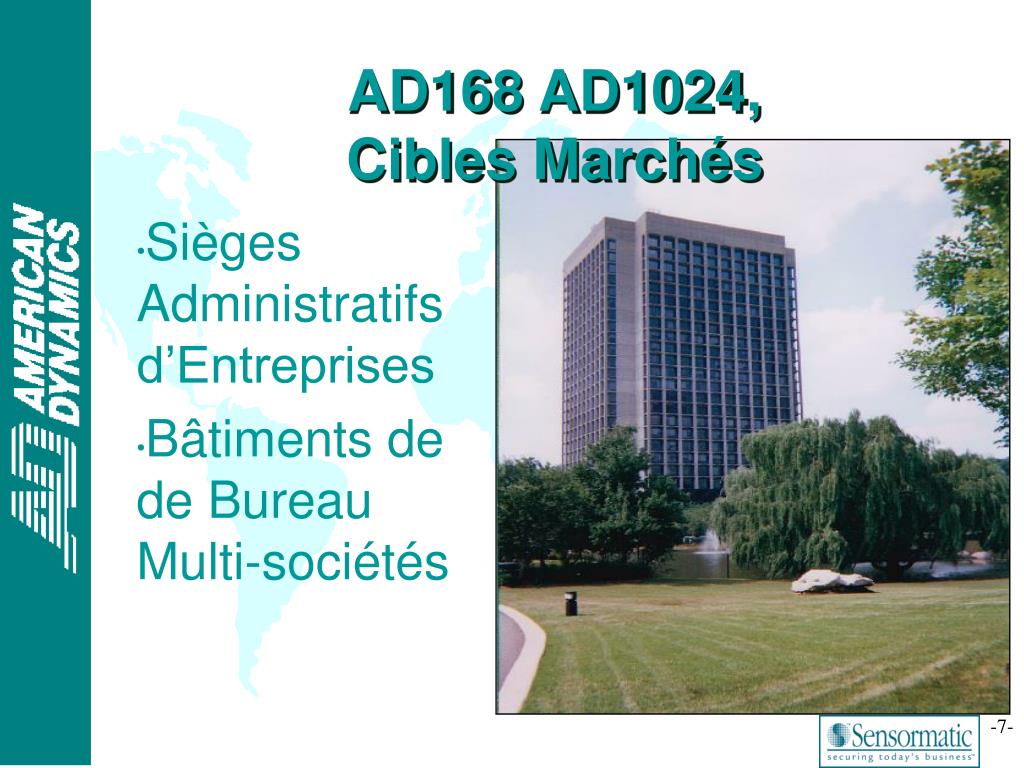

  7. AD168 AD1024,Cibles Marchés • Sièges Administratifs d’Entreprises • Bâtiments de de Bureau Multi-sociétés

  8. AD168 AD1024,Cibles Marchés • Centres Pénitentiaires • Centres de Détentions • Sites de la Défense

  9. Joe’sTrailers AD168 Cibles Marchés • Centres de Distribution

  10. Diamond Doug’s AD168 AD1024,Cibles Marchés • Petits Casinos • Clubs Privés • Casinos flottants

  11. A2150,AD168, AD1024,Cibles Marchés • Hôpitaux & Universités Saint Marcel

  12. AD168 AD1024,Cibles Marchés • Complexes Industriels

  13. AD2150 AD168 Cibles Marchés • Musées • Galleries • Stades • Bâtiments Publics • Palaces

  14. AD168 AD1024 Cibles Marchés • Centres d’Affaires

  15. Formation Matrices Présentation

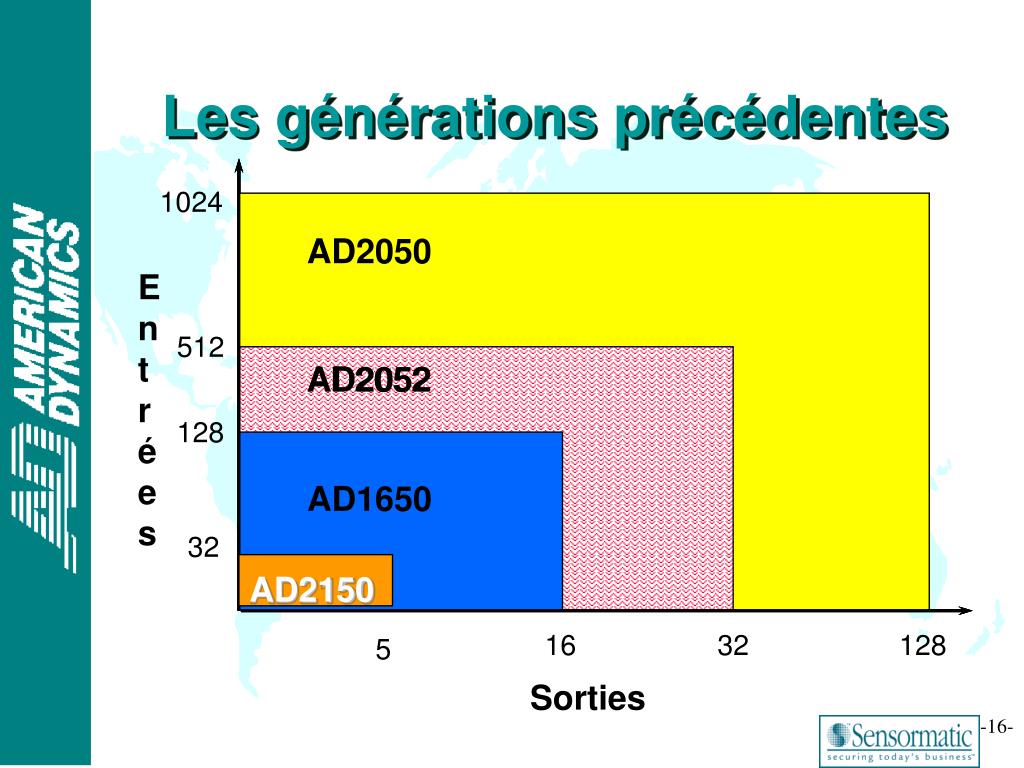

  16. Les générations précédentes 1024 AD2050 Entrées 512 AD2052 AD2052 128 AD1650 AD1650 32 AD2150 16 32 128 5 Sorties

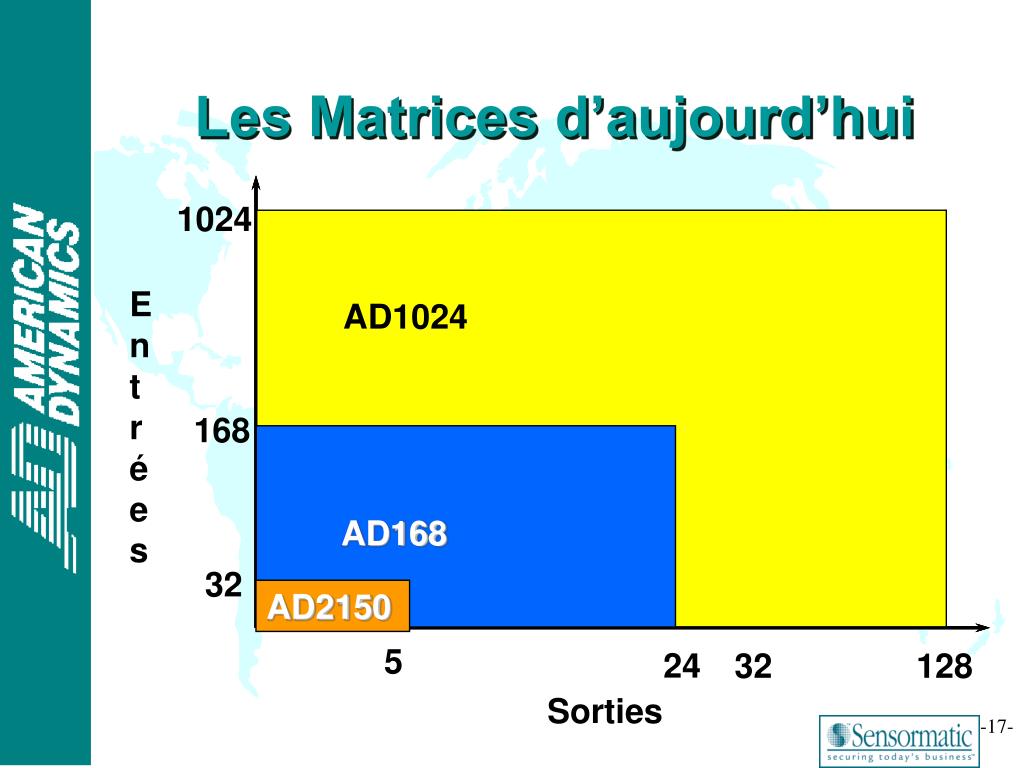

  17. Les Matrices d’aujourd’hui 1024 Entrées AD1024 168 AD168 32 AD2150 5 24 32 128 Sorties

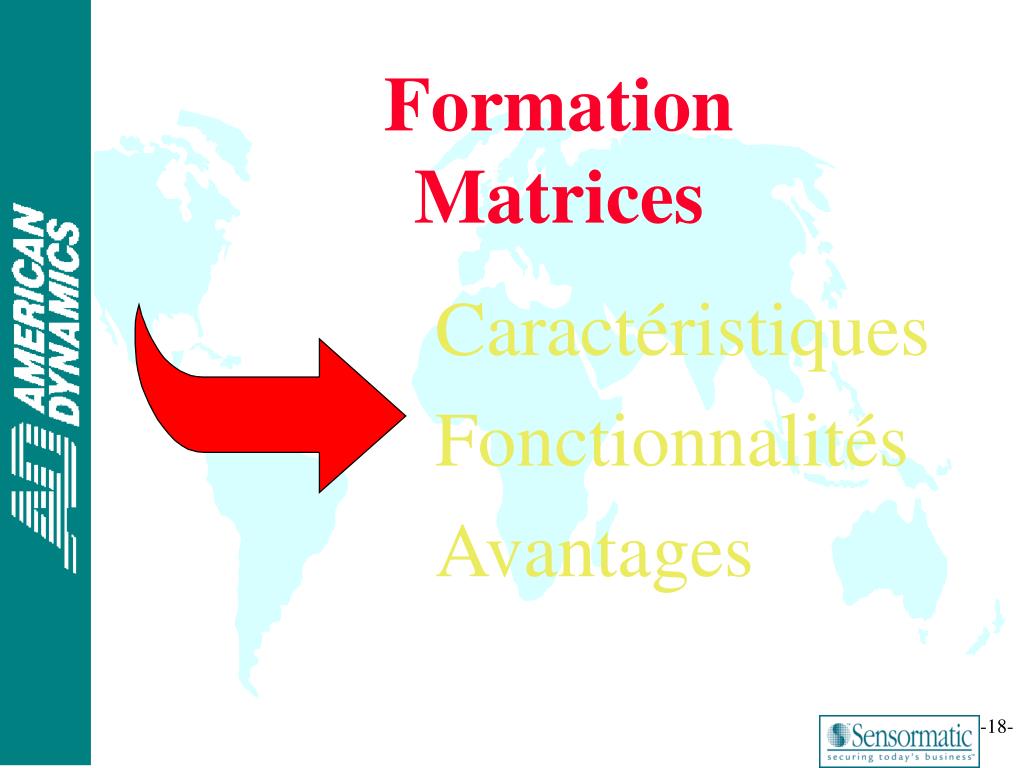

  18. Formation Matrices Caractéristiques Fonctionnalités Avantages

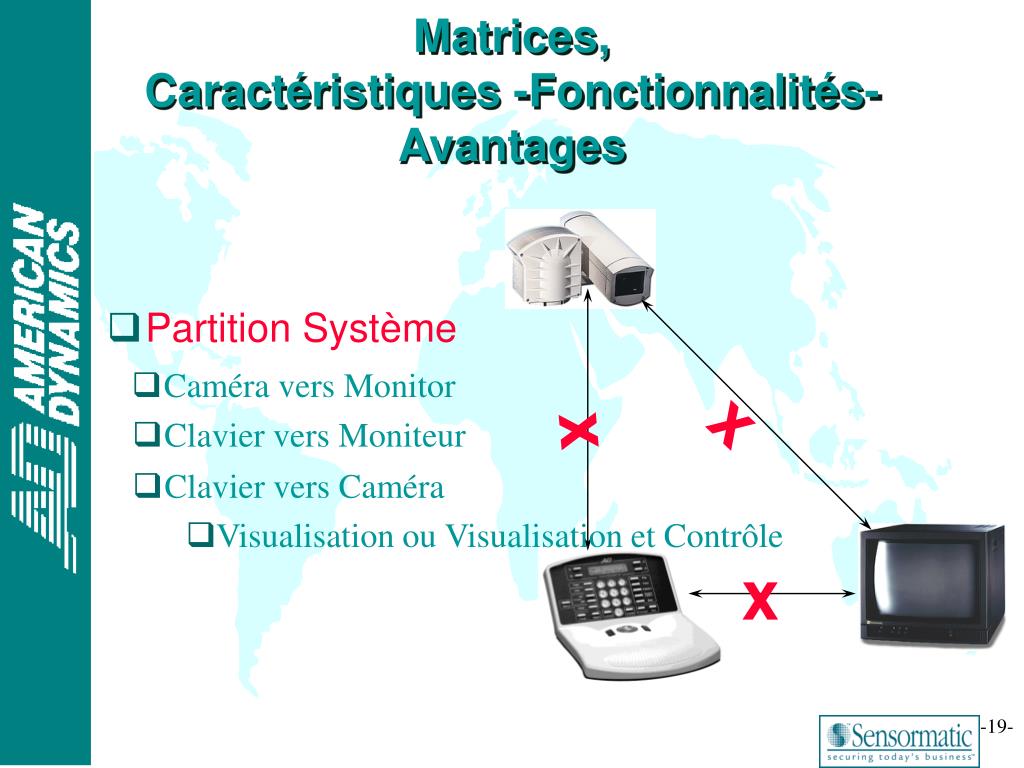

  19. X X X Matrices,Caractéristiques -Fonctionnalités-Avantages • Partition Système • Caméra vers Monitor • Clavier vers Moniteur • Clavier vers Caméra • Visualisation ou Visualisation et Contrôle

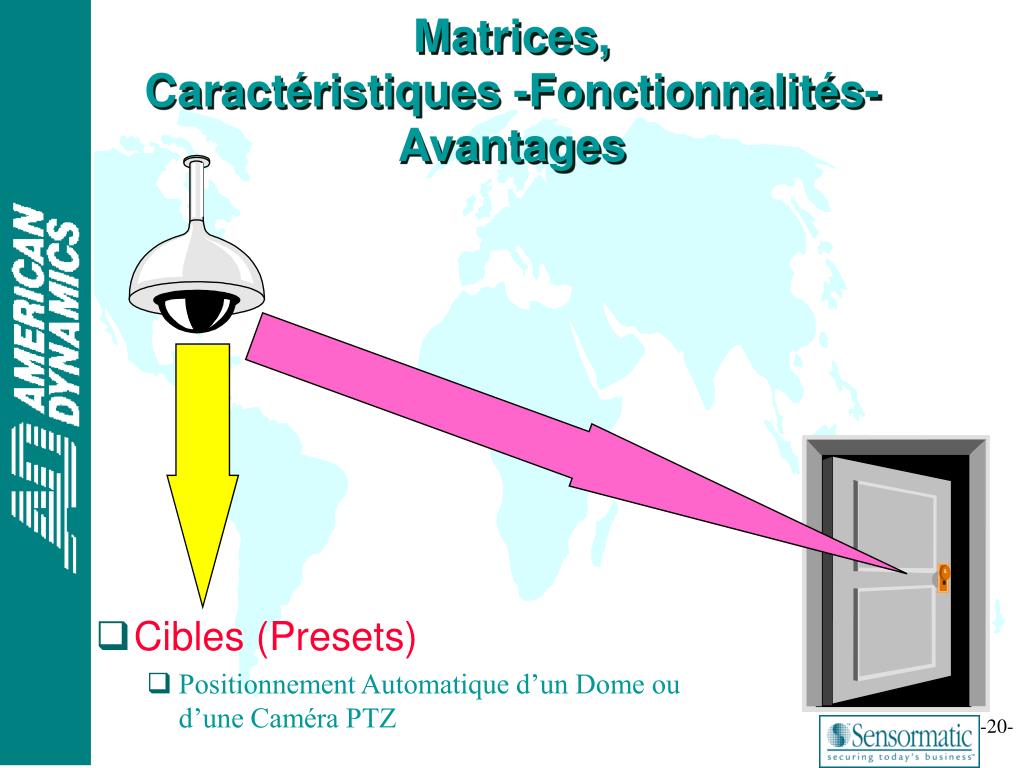

  20. Matrices,Caractéristiques -Fonctionnalités-Avantages • Cibles (Presets) • Positionnement Automatique d’un Dome oud’une Caméra PTZ

  21. Cible #2 Cible #3 Cible #1 . . . . Cible #64 Contrôle PTZ • Les matrices AD assurent le positionnement sur cibles des dômes et pan/tilts. Les cibles sont appelées rapidement par une simple pression sur une touche.

  22. MATRICECaractéristiques -Fonctionnalités-Avantages • Séquence de mouvement • Déplacement “fluide” d’une Caméra par pré-définitiond’une série de mouvements

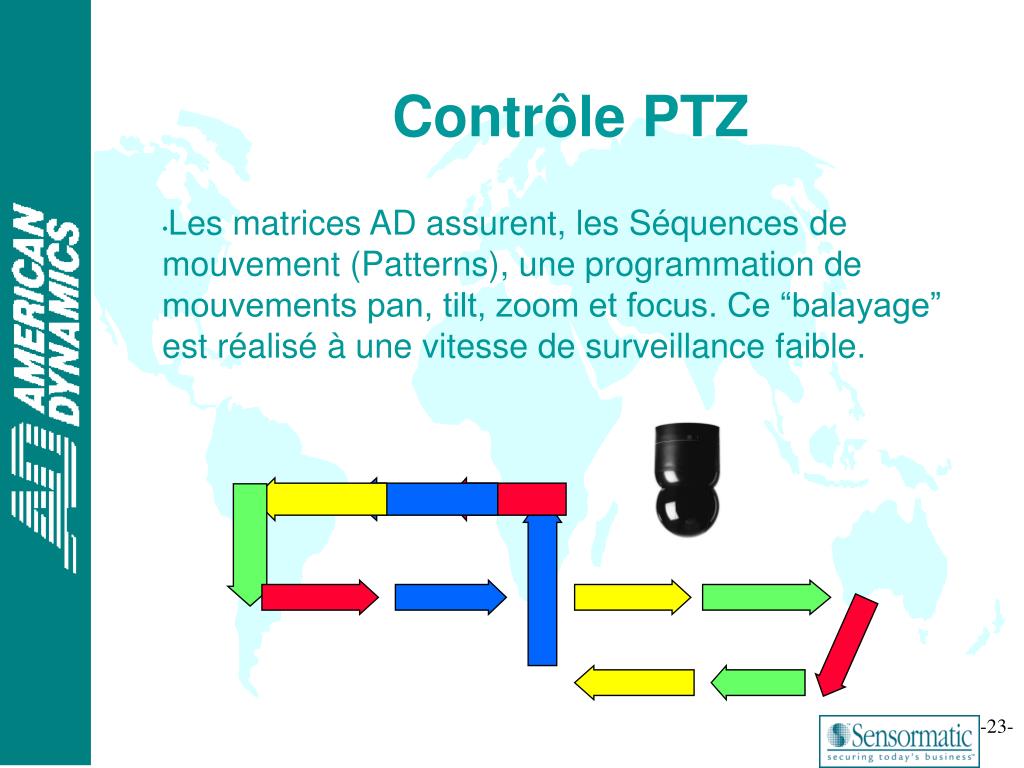

  23. Contrôle PTZ • Les matrices AD assurent, les Séquences de mouvement (Patterns), une programmation de mouvements pan, tilt, zoom et focus. Ce “balayage” est réalisé à une vitesse de surveillance faible.

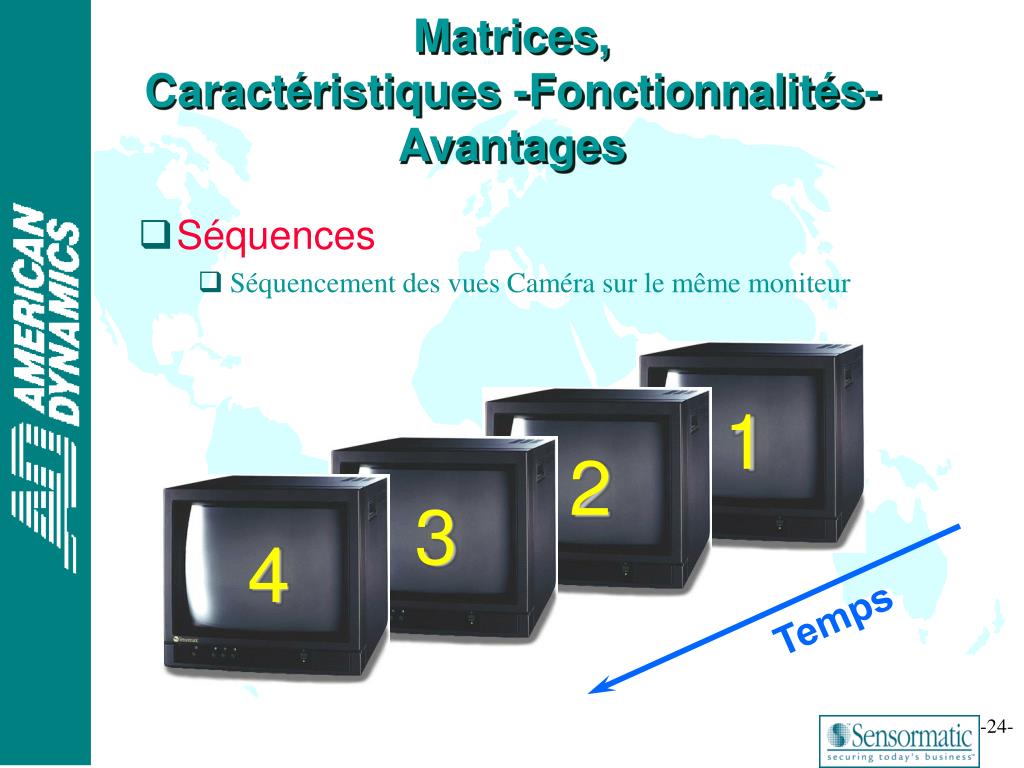

  24. 1 2 3 4 Temps Matrices,Caractéristiques -Fonctionnalités-Avantages • Séquences • Séquencement des vues Caméra sur le même moniteur

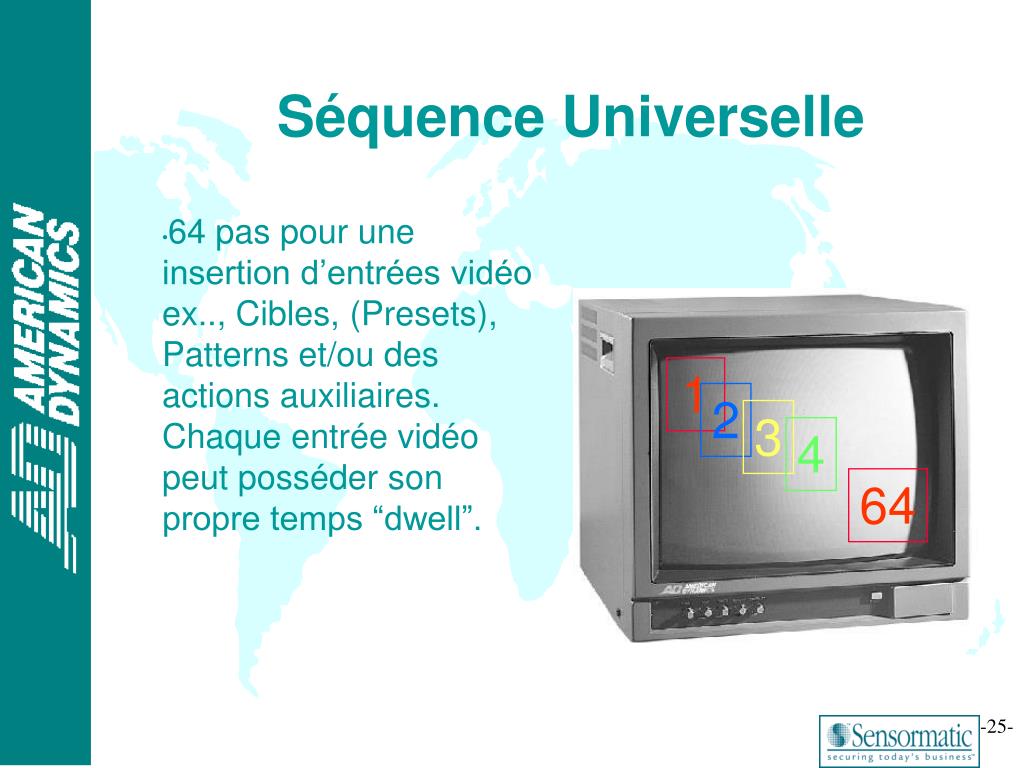

  25. 1 2 3 4 64 Séquence Universelle • 64 pas pour une insertion d’entrées vidéo ex.., Cibles, (Presets), Patterns et/ou des actions auxiliaires. Chaque entrée vidéo peut posséder son propre temps “dwell”.

  26. Temps 101 102 103 104 201 202 203 204 301 302 303 304 Matrices,Caractéristiques -Fonctionnalités-Avantages • Salves • Commutation simultanée de plusieurs Caméras versplusieurs Moniteurs contigus (de 5 à 16 moniteurs)

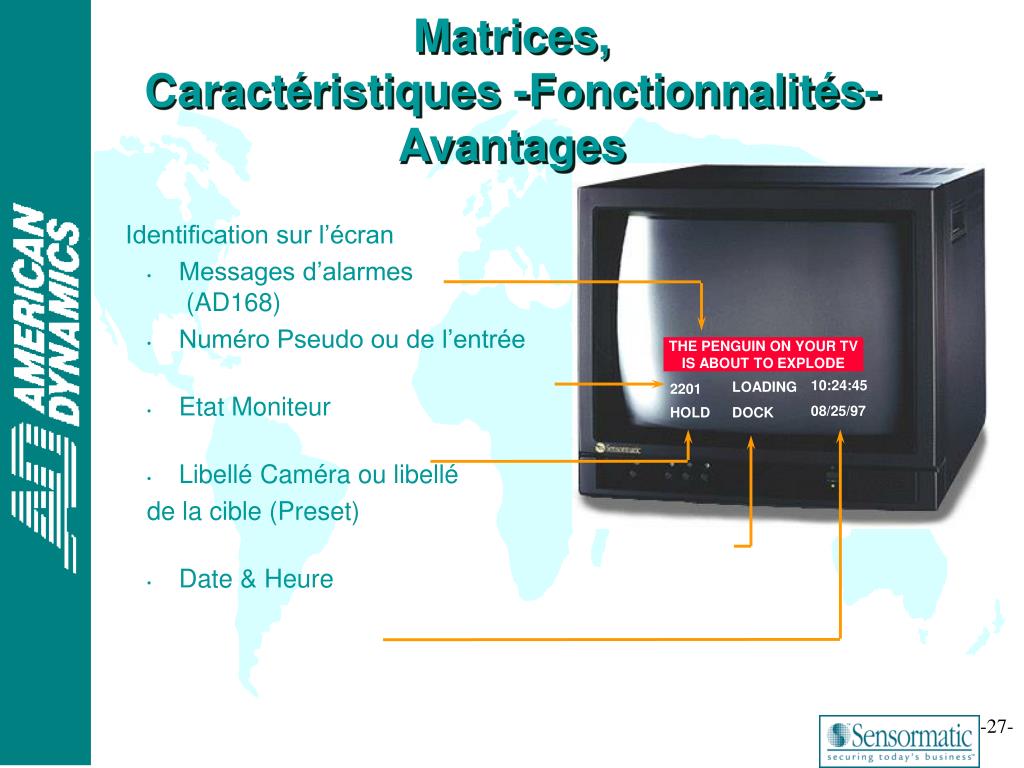

  27. THE PENGUIN ON YOUR TVIS ABOUT TO EXPLODE 10:24:45 08/25/97 LOADING DOCK 2201 HOLD Matrices,Caractéristiques -Fonctionnalités-Avantages • Identification sur l’écran • Messages d’alarmes (AD168) • Numéro Pseudo ou de l’entrée • Etat Moniteur • Libellé Caméra ou libellé de la cible (Preset) • Date & Heure

  28. Matrices,Caractéristiques -Fonctionnalités-Avantages • Gestion des Alarmes • S3 “System Setup Software” • Compatible Windows 95 & Windows NT V4.0 • Plusieurs Langues - E, F, G, I, S. • Diagnostics/Communication Bi-Directionnelle • Indication visuelle sur les Leds de la face avant (AD 168 & 1024) • Détection “Video Loss” (AD 168 & 1024) • Sortie Imprimante Parallèle (AD168) • Sortie imprimante de l’état du système (AD168)

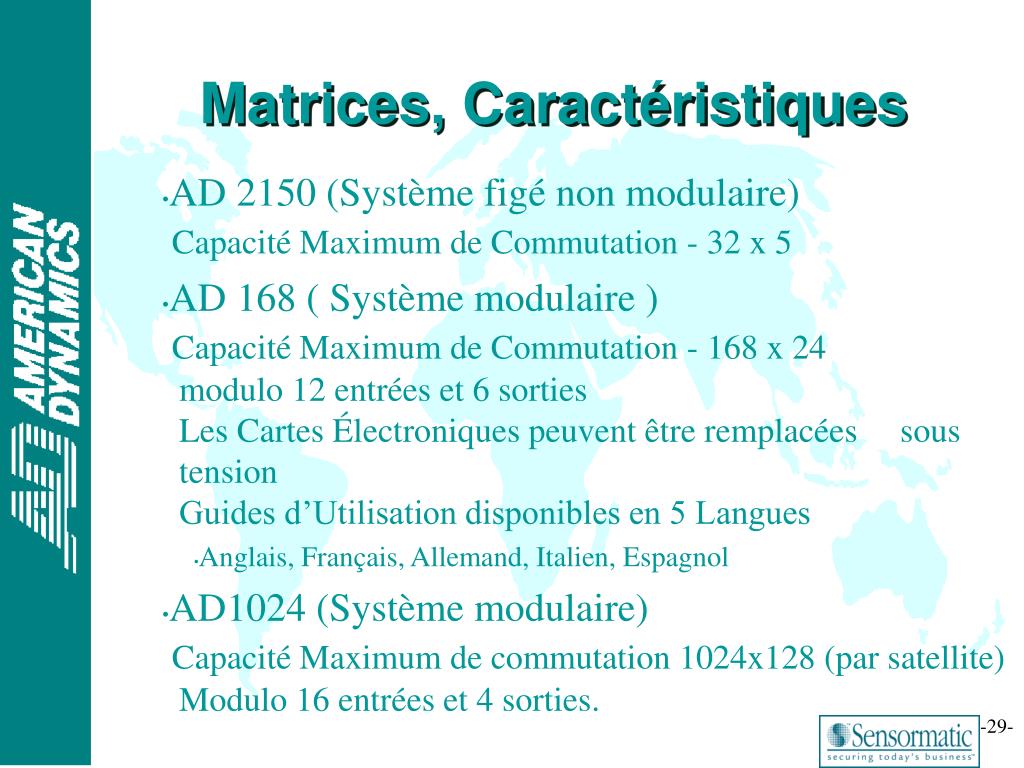

  29. Matrices, Caractéristiques • AD 2150 (Système figé non modulaire)Capacité Maximum de Commutation - 32 x 5 • AD 168 ( Système modulaire )Capacité Maximum de Commutation - 168 x 24 modulo 12 entrées et 6 sorties Les Cartes Électroniques peuvent être remplacées sous tension Guides d’Utilisation disponibles en 5 Langues • Anglais, Français, Allemand, Italien, Espagnol • AD1024 (Système modulaire)Capacité Maximum de commutation 1024x128 (par satellite) Modulo 16 entrées et 4 sorties.

  30. Exemple de Système

  31. Nombre de cibles possibles avec des deltadômes Control codeAD2150AD1024AD 168ADTT16 Manchester Avec AD2091 n.a. 71 71 n.a. Avec AD1691 71 n.a. 71 n.a. Intégré au produit 71 n.a. 71 n.a. Sensornet Intégré au produit n.a. n.a. 96 96 RS422 Avec AD2083/02AX 16 16 16n.a. Intégré au produit(CCM card)n.a. n.a. 64 n.a. n.a. : Non Valide

  32. Matrice de Commutation Formation Suite Les accessoires et logiciels

  33. MatricesFORMATION ACCESSOIRES

  34. GTC Choix de L’Interface Utilisateur • La gamme AD permet l’utilisation de : AD2079A Ou AD2088 Excalibur95 Gui (version future) ADTT

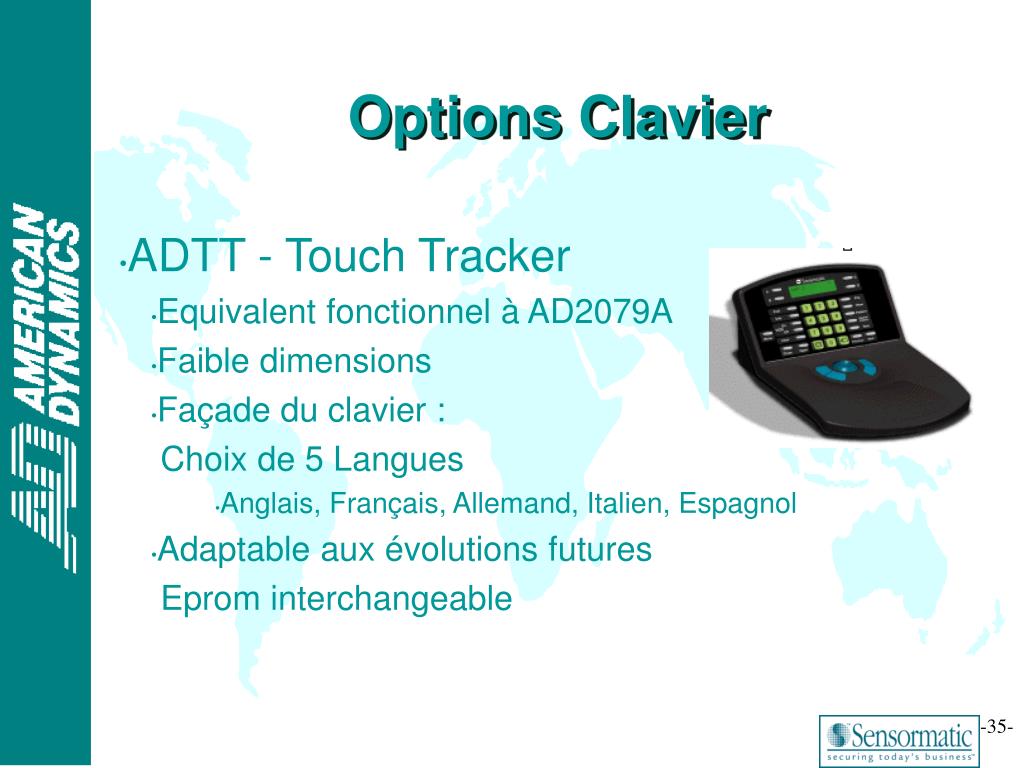

  35. Options Clavier • ADTT - Touch Tracker • Equivalent fonctionnel à AD2079A • Faible dimensions • Façade du clavier : Choix de 5 Langues • Anglais, Français, Allemand, Italien, Espagnol • Adaptable aux évolutions futures Eprom interchangeable

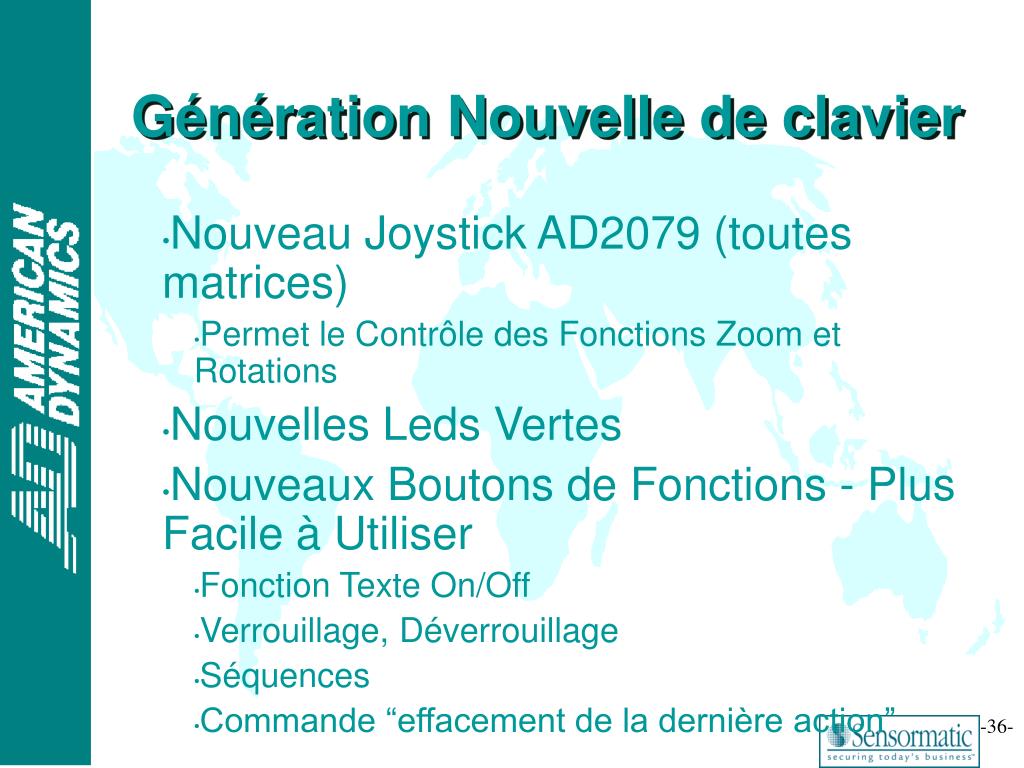

  36. Génération Nouvelle de clavier • Nouveau Joystick AD2079 (toutes matrices) • Permet le Contrôle des Fonctions Zoom et Rotations • Nouvelles Leds Vertes • Nouveaux Boutons de Fonctions - Plus Facile à Utiliser • Fonction Texte On/Off • Verrouillage, Déverrouillage • Séquences • Commande “effacement de la dernière action”

  37. Génération Nouvelle de clavier • Nouveau Joystick AD2088(Uniquement sur AD1024) • Permet le Contrôle des Fonctions Zoom et Rotations • Nouvelles Leds Vertes • Nouveaux Boutons de Fonctions MACRO • - Plus Facile à Utiliser • Fonction Texte On/Off • Verrouillage, Déverrouillage • Séquences • Commande “effacement de la dernière action” • Pilotage complet des VCR (Idéal pour casinos de jeu)

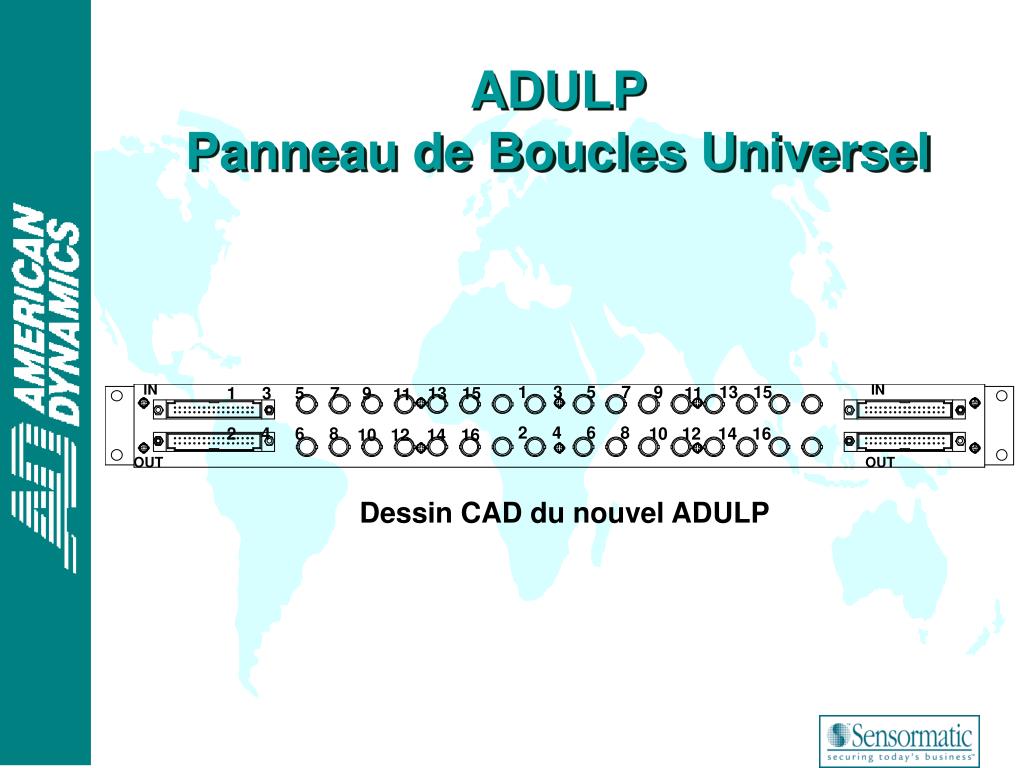

  38. 1 3 5 7 9 13 15 1 3 5 7 9 13 15 11 11 2 4 6 8 2 4 6 8 10 12 14 16 10 12 14 16 ADULPPanneau de Boucles Universel IN IN OUT OUT Dessin CAD du nouvel ADULP

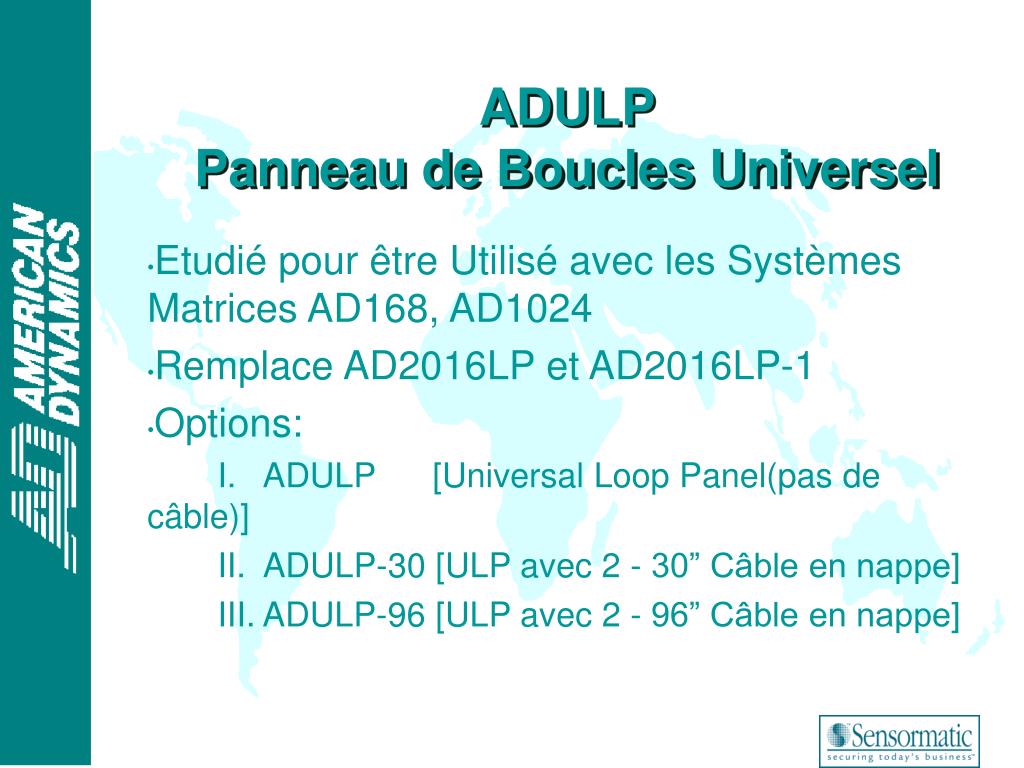

  39. ADULPPanneau de Boucles Universel • Etudié pour être Utilisé avec les Systèmes Matrices AD168, AD1024 • Remplace AD2016LP et AD2016LP-1 • Options: I. ADULP [Universal Loop Panel(pas de câble)] II. ADULP-30 [ULP avec 2 - 30” Câble en nappe] III. ADULP-96 [ULP avec 2 - 96” Câble en nappe]

  40. Accessoires Pour Matrices AD • Distributeur de code ManchesterAD1691/X ( 2U rackable)et accessoire permet d’éclater 64 Sortie BWS à partir d’une seule entrée BWS. • Distributeur de code ManchesterAD2091/X ( 2U rackable) Cet accessoire permet d’éclater 64 Sortie BWS à partir d’une entrée Data-line.

  41. Accessoires Pour Matrices AD (suite) • Switcher Follower Ref: AD2031/XCet interface permet d’activer une sortie relais parmis 32l’orsqu’une caméra apparaît sur un moniteur ( Souvent utilisé pour switcher l’audio dans les casinos)Liaison matrice au choix par BWS ou Data-Line • Alarm Responder Ref: AD2032/XCet interface permet d’activer une sortie relais parmis 32l’orsqu’un moniteur passe en alarme ( Souvent utilisé pour piloter des VCR)Liaison matrice au choix par BWS ou Data-Line

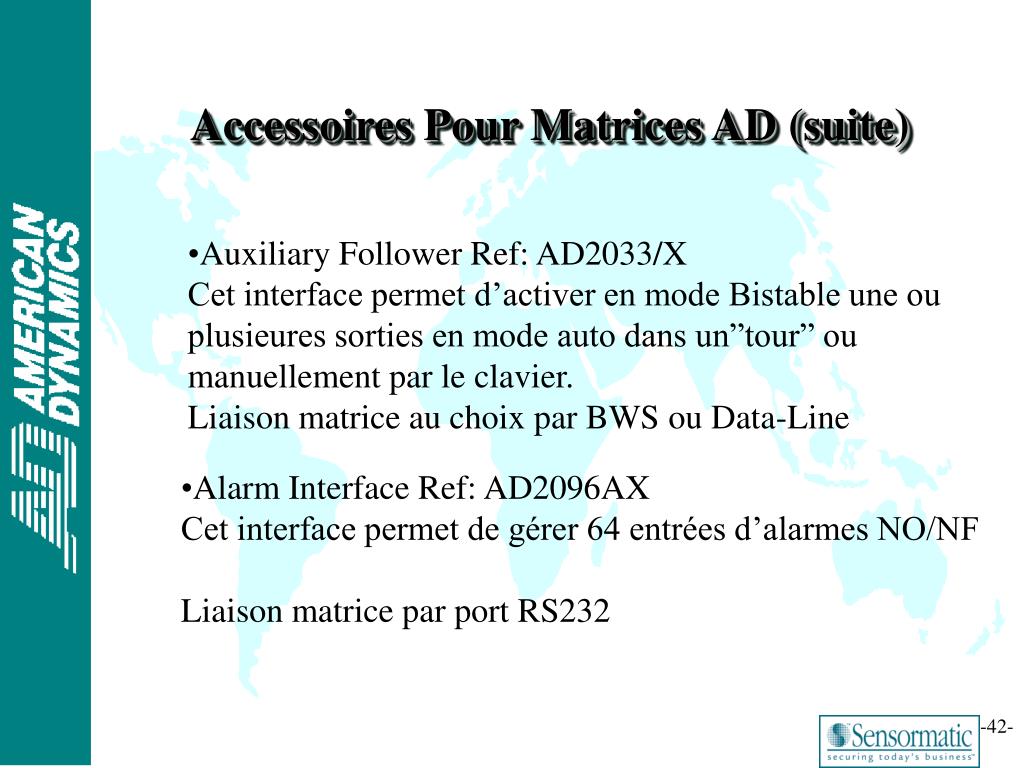

  42. Accessoires Pour Matrices AD (suite) • Auxiliary Follower Ref: AD2033/XCet interface permet d’activer en mode Bistable une ouplusieures sorties en mode auto dans un”tour” oumanuellement par le clavier.Liaison matrice au choix par BWS ou Data-Line • Alarm Interface Ref: AD2096AXCet interface permet de gérer 64 entrées d’alarmes NO/NFLiaison matrice par port RS232

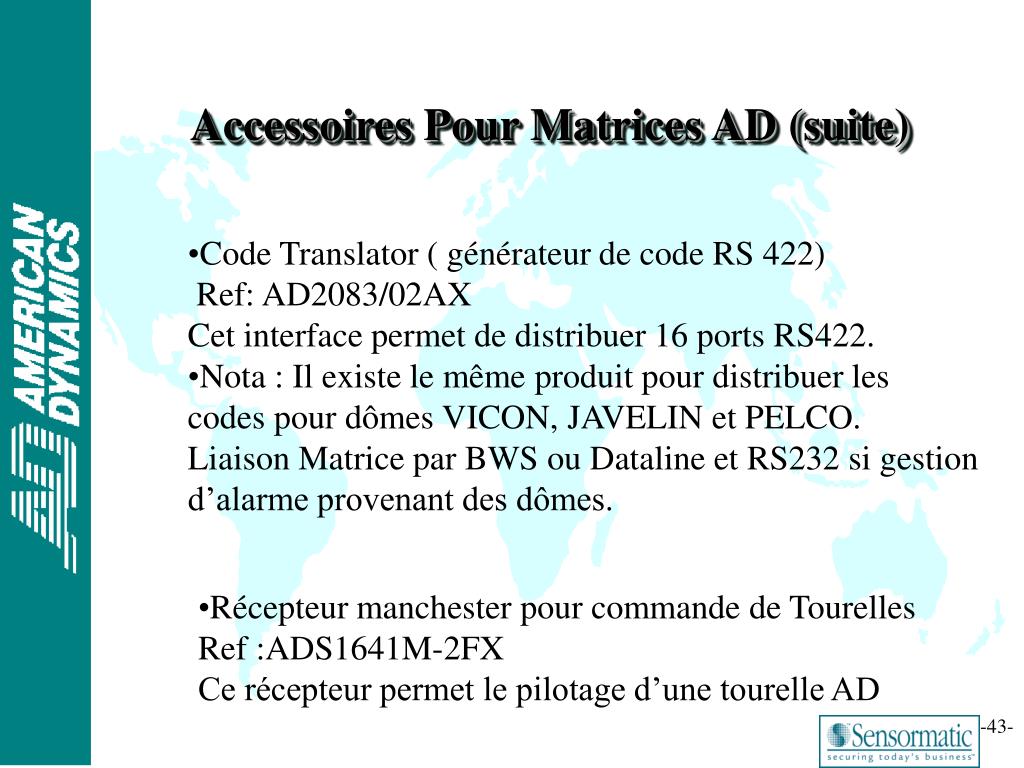

  43. Accessoires Pour Matrices AD (suite) • Code Translator ( générateur de code RS 422) Ref: AD2083/02AXCet interface permet de distribuer 16 ports RS422. • Nota : Il existe le même produit pour distribuer lescodes pour dômes VICON, JAVELIN et PELCO.Liaison Matrice par BWS ou Dataline et RS232 si gestiond’alarme provenant des dômes. • Récepteur manchester pour commande de TourellesRef :ADS1641M-2FXCe récepteur permet le pilotage d’une tourelle AD

  44. MatricesFormation Logiciel

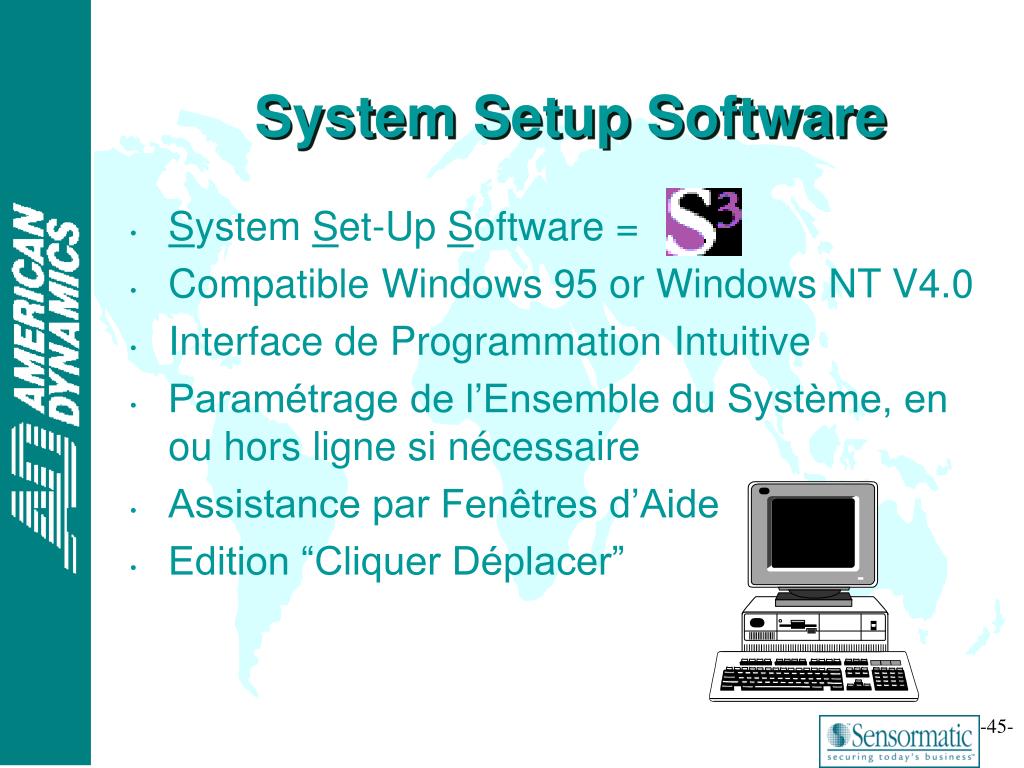

  45. System Setup Software • System Set-Up Software = • Compatible Windows 95 or Windows NT V4.0 • Interface de Programmation Intuitive • Paramétrage de l’Ensemble du Système, en ou hors ligne si nécessaire • Assistance par Fenêtres d’Aide • Edition “Cliquer Déplacer”

  46. System Setup Software • Menu de Paramétrages Condensés • Disponible en: • Anglais • Français • Allemand • Portuguais • Russe • Espagnol • Moniteur et Clavier en Temps Réel • Chargement des Etats Matrice pour Diagnostics

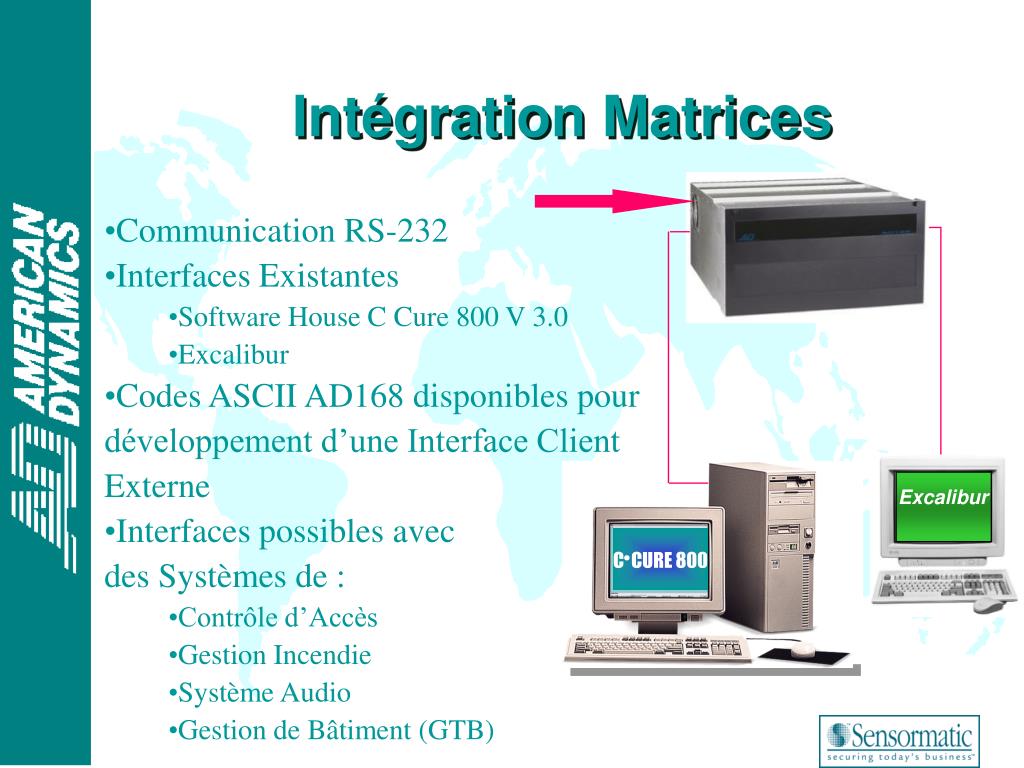

  47. Excalibur C CURE 800 Intégration Matrices • Communication RS-232 • Interfaces Existantes • Software House C Cure 800 V 3.0 • Excalibur • Codes ASCII AD168 disponibles pour développement d’une Interface Client Externe • Interfaces possibles avec des Systèmes de : • Contrôle d’Accès • Gestion Incendie • Système Audio • Gestion de Bâtiment (GTB)

  48. PANASONIC BURLE PHILLIPS PELCO VICON AD FEATURE WV-6500 8600 8800 9500 9750 MATRIX 44 HD AD168 MAX INPUTS 208 128 256 208 256 128 168 INPUT INCREMENTS 16 16 32 16 16 8 12 MAX OUTPUTS 16 16 64 16 16 8 24 OUTPUT INCREMENTS 4 4 4 4 4 8 6 NUMBER OF KEYBOARDS 8 16 32 8 94 64 32 WINDOWS 95 SET UP NO NO NO NO NO NO STANDARD PARALLEL & PRINTER PORT NO NO NO NO SERIAL SERIAL SERIAL VIDEO LOSS DETECTION NO NO NO NO STANDARD NO STANDARD NUMBER OF TOURS 64 64 64 48 64 64 64 PRESETS TITLES 64 64 64 16 80 10 2048 SATELLITE SWITCHING NO YES YES NO NO NO NO ALARM CAPABLE STANDARD OPTION OPTION STANDARD OPTION OPTION OPTION ALARM TITLES 64 16 64 64 128 2048 1024 ALARM INPUTS 64 128 256 64 128 1024 1024 P/T COMMUNICATION COAX 2 WIRE 2 WIRE COAX 2 WIRE 2 WIRE 2/4 WIRE SELF DIAGNOSTICS YES NO NO YES YES YES YES Tableau Comparatif des Systèmes

  49. MatriceFORMATION Fin
