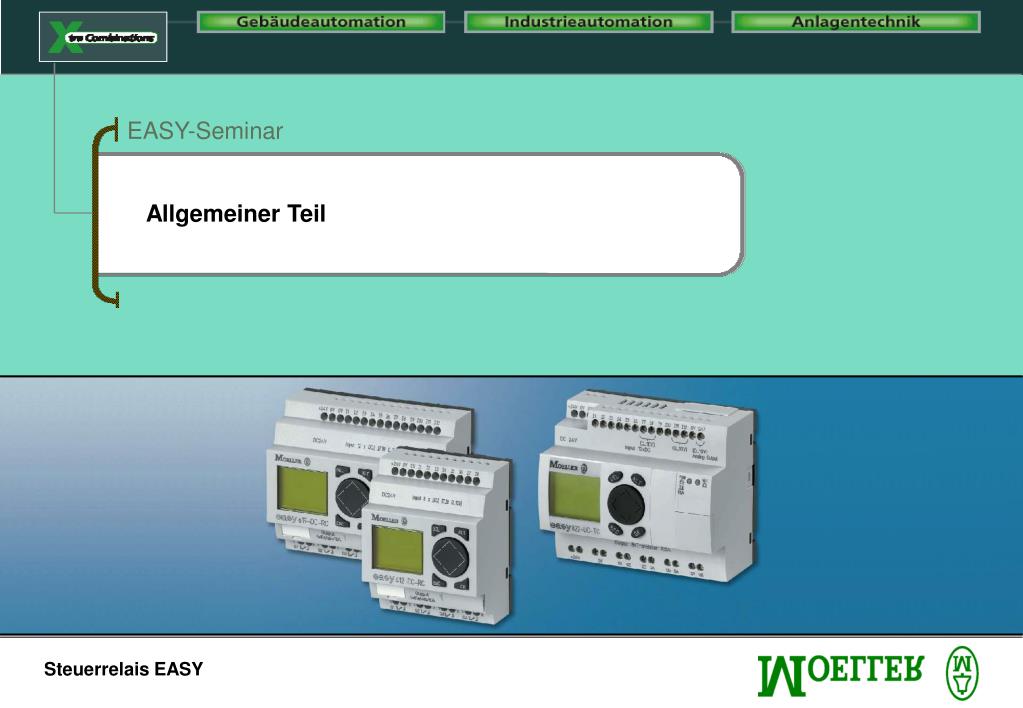

  1. EASY-Seminar Allgemeiner Teil

  2. h Funktionen

  3. S1 K1 S4 S6 S5 T1 T1 K1 K2 T1 Schaltplaneingabe

  4. Erweiterungen ASi DP CANopen DeviceNet EASY600 12x DC 12x DC 12x AC EASY800 8x T 6x R 6x R 2x R

  5. Applikation im Handwerk Schaufensterbeleuchtung Gebäude-Beleuchtungssteuerung Gewächshaussteuerung

  6. Applikation in der Industrie LKW-Kühlaggregatsteuerung Maschinensteuerung Behältersteuerung

  7. 8 x Input 2 x Input 115/230 V AC 24 V DC 0,1 V V 41 Lines Output -25° Operation 5 Language 4x / 4x Leistungsmerkmale easy400

  8. 12 x Input 2 x Input 115/230 V AC 24 V DC 0,1 V V 1 x Expand 8 x Text 121 Lines Output -25° Operation 10 Language 6x / 8x Leistungsmerkmale easy600

  9. 12 x Input 4 x Input 2 x Inc.Count / f A B 115/230 V AC 24 V DC < 5 kHz < 3 kHz NET 1...8 V 1 x Expand 4 x Input 10 Bit 1 x Output 32 x Text 256 Lines Output -25° Operation 10 Language 6x / 8x Leistungsmerkmale easy800

  10. Zubehör EASY400-POW SKF... 256-HCI 200-POW EASY-SOFT M22-TA

  11. Rund(um) Rund um easy Bücher: Wireless Control mit SMS und Handy Autor : Ulrich Kanngießer ISBN: 3-7723-5235-9 Verlag: Franzis‘ Steuer- und Logikrelais in der modernen Elektrotechnik Autor : Jens Uetrecht ISBN: 3-7723-5984-1 Verlag: Franzis‘ Kleinsteuerung mit EASY Autor : Ulrich Kanngießer ISBN: 3-8101-0163-X Verlag: Hürthig & Pflaum Verlag Service: http://easy.moeller.net Download: - Handbücher - Software - Software-Updates - Präsentationen - Kataloge / Produktinformationen http://www.easy-forum.net Download: - Tipps - FAQ´s - Chat http://www.MiniTrainer.de - Preise / Bestelldaten - Zubehör Starter-Pakete: EASY-MINI-BOX EASY-MIDI-BOX EASY-MAXI-BOX EASY-TRAINER-BOX Teachware: Lehrsysteme: ELWE Modelle: Fischertechnik Einsteigerpakete, u.v.m. Seminare: MK-A10 und MK-A11

  12. Kundennutzen • Eine komplett durchgängige Systemfamilie ... bietet dem Anwender Zukunftssicherheit und Investitionsschutz für bereits erstellte Programme. • Einfache Programmierung über Schaltplan ... ermöglicht komfortable Bedienung aller EASY ohne spezielle Kentnisse in Programmiersprachen. • Eingebaute Vernetzbarkeit über NET ... erlaubt problemlose Erweiterung, Fernausbau und Programmdownload bei EASY800 zum Nulltarif. ( EASY800 ) • Für Textausgabe nutzbares Systemdisplay ... bietet dem Anwender einfache Bedienung und Diagnose seiner Maschine oder Anlage per Mini- MMI, bei einmaligem Preis- / Leistungsverhältnis. ( EASY600, EASY800 )

  13. Schulungsteil EASY 800 Steuerrelais easy400, 600, 800

  14. Typenschlüssel - EASY800 Steuerrelais - EASY mm 8 = 107,5 mm ( 8 = 8 Netzwerkteilnehmer ) = Display X = Display C = Clock (E = Erweiterungs Modul) I Q/QA 19 = 12 6 erweiterbar 20 = 12 7 erweiterbar 21 = 12 8 erweiterbar 22 = 12 9 erweiterbar R = Relais T = Transistor AC = 100 / 120 / 230/ 240 VAC DC = 24 VDC + 2 x 10VDC analog

  15. Navigation im EASY800 - Menü ACHTUNG NEU !!! • Neues Verhalten bei den umschaltbaren Menüpunkten: • alle auswahlrelevanten Menüpunkte • werden mit einem Haken als Auswahlbestätigung angezeigt. • (nicht mehr „Revers“ Denken (siehe EASY400/600))

  16. EASY800 Schaltplananzeige Sichtbares Fenster

  17. EASY800 Funktionsbaustein-Editor Baustein Editieren Bausteinaufruf im Menü: Bausteine

  18. Übersicht der Schaltkontakte EASY 412 EASY600 EASY800 Funktion Eingänge I I I 1 .... I 8 I 1 .... I 12 *I 01 .... *I 12 Eingänge I 13 I 13 „0“ I 14 *I 14 Status Erweiterung I 15 I 15, I 16 *I 15 ... *I 16 Kurzschluß / Überlast R R R 1 .... R 12 *R 01 ... *R 12 Eingänge Erweiterung R 15, R 16 *R 15, *R 16 Kurzschluß / Überlast *RN01 ..*RN32 Biteingänge Netzwerk Ausgänge Q Q Q 1 .... Q 4 Q 1 .... Q 8 *Q 01 ... *Q 08 dig. Ausgänge S S S 1 .... S 8 *S 01 ... *S08 Ausgänge Erweiterung *SN01...*SN32 Bitausgänge Netzwerk Merker M M M 1 .... M 16 M 1 .... M 16 M 01 ... M 96 Hilfsrelais Cusortaste P P P 1 .... P4 P1 .... P4 P1 .... P4 Sprunglabel : 01 ... 32 01 .... 32

  19. 1.Zyklus 2.Zyklus I1 und I2 H H Q1 H H -Q1- L H Q2 L H Arbeitsweise der EASY Beispiel: I 1 I 2 Q 1 Q 1 . . . Q 1 Q 2 Anzahl der Strompfade: EASY412 41 EASY600 121 EASY800 256

  20. Editoren Baustein-Editor Schaltplan-Editor I 01 I 09 T01EN T01Q1 Q 03 ! Q 03

  21. QV = Istwert : Datenmerker : MB,MW,MD Analogausgang : QA01 Q1 = Schaltausgang X = Anzugsverzögert = Abfallverzögert X = An-Abfallverzögert ?X = Anzugsverzögert mit Zufall ? = Abfallverzögert mit Zufall ?X = An-Abfallverzögert mit Zufall = Impuls = Blinken, synchron = Blinken, asynchron ( I1, I2 ) Das Zeitrelais: T T = Timer 01... 32 Zeitbereiche: S 0,005 ... 2 147 483,645 M : S 00:00 ... 99:59 H : M 00:00 ... 99:59 oder: Datenmerker : MB,MW,MD Analogwert : IA01... 04 I2 ENable = Freigabe X REset = Rücksetzen [s.ms] STop = Anhalten

  22. SH = Oberer Sollwert Istwert ist größer gleich SH SL = Unterer Sollwert Istwert ist kleiner gleich SH QV = Istwert : Datenmerker : MB,MW,MD Analogausgang : QA01 Das Zählglied: C C = Counter 01... 32 OF = Oberer Schaltausgang SV = Vorgabewert FB = Unterer Schaltausgang CY = C_ount = Zählimpuls D_irection = Zählrichtung ZE = Schaltausgang :QV=0 SEt = Setzen des Vorgabewertes REset = Zurücksetzen

  23. Der Analogwert - Vergleicher: A A 01 ... 32 LT = I1 < I2 EQ = I1 = I2 GT = I1 > I2 H LT „1“ >< 32 Bit

  24. Der Frequenzzähler CF.. I 04 4 Hz ... 5 kHz I 03 CF04 I 02 CF03 I 01 CF02 1:1 CF01 SH : max. Eingangsfrequenz SL : min. Eingangsfrequenz EN : Enable = Freigabe / Start QV : aktueller Zählerwert 1s OF : QV > = SH FB : QV < = SL ZE : QV = 0 CF 01 ... 04

  25. Der Frequenzzähler CF.. Kontakte und Spulen von CF CF 01...04 Kontakte Spulen

  26. Der Analogwert - Vergleicher Beispiel: Hysterese Zustandsanzeige: Q1 1 0 500 0 500 1000 IA 01

  27. C 01...32 ( Counter ) T 01...32 ( Timer ) IA 01...04 ( Analog-IN ) DH ( Display Hour ) DD ( Display Day ) T e x t 1 2 3 4 5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Der Textmerker D... Freigabe - Enable Schaltausgang 1 2 3 4 Zeile Textfeld : Online Variablenlänge Spalte 3: xxx 6: xxxxxx 10: xxxxxxxxxx 16 Zeichen D 01...32 Analog IN / OUT skalierbar

  28. Netzwerk: NET Teilnehmer 1 (TN1) Teilnehmer 2 (TN2) AKTIV PASSIV 2Q 05 I 01 I 02 Q 05 I 03 2I 03 I 04 Q01 Konfigurator NET-ID : 02 Baudrate : 125 kB Busdelay : 00 Send IO : REMOTE RUN : REMOTE IO : Konfigurator NET-ID : 01 Baudrate : 125 kB Busdelay : 00 Send IO : REMOTE RUN : REMOTE IO :

  29. Netzwerk: NET Teilnehmer 1 (TN1) Teilnehmer 2 (TN2) AKTIV AKTIV 2SN 01 I 01 I 02 1RN01 I 02 Q 05 1SN 03 I 03 2RN 03 I 04 Q01 I 04 Konfigurator NET-ID : 02 Baudrate : 125 kB Busdelay : 00 Send IO : REMOTE RUN : REMOTE IO : Konfigurator NET-ID : 01 Baudrate : 125 kB Busdelay : 00 Send IO : REMOTE RUN : REMOTE IO :
