  1. Inertial and vision-based Simultaneous Localization and Mapping ,I-vSLAM Source ：工研院 智慧機器人技術專輯 Authors ：謝祥文、張彥中、蔡雨坤、鄭明育(工研院機械所 智慧機器人技術組) Speaker ：余俊瑩 Advisor ：洪國寶 老師 Date ：99.12.14

  2. Outline

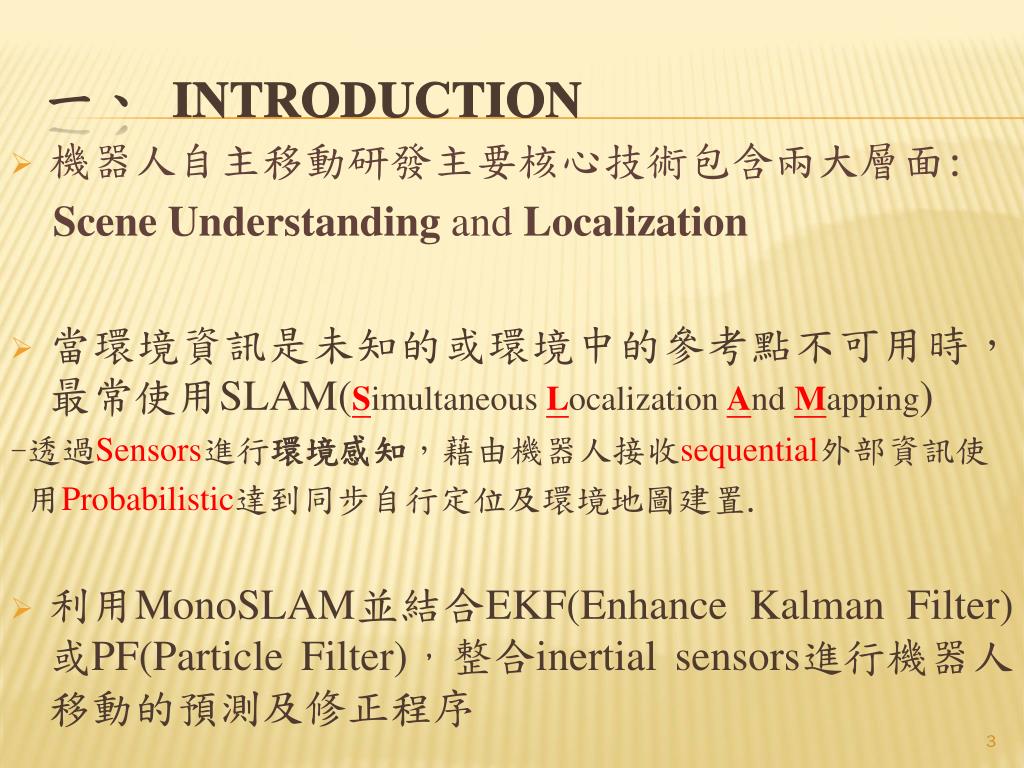

  3. 機器人自主移動研發主要核心技術包含兩大層面:機器人自主移動研發主要核心技術包含兩大層面: Scene Understanding and Localization • 當環境資訊是未知的或環境中的參考點不可用時，最常使用SLAM(Simultaneous Localization And Mapping) -透過Sensors進行環境感知，藉由機器人接收sequential外部資訊使 用Probabilistic達到同步自行定位及環境地圖建置. • 利用MonoSLAM並結合EKF(Enhance Kalman Filter)或PF(Particle Filter)，整合inertialsensors進行機器人移動的預測及修正程序 一、Introduction

  4. Outline

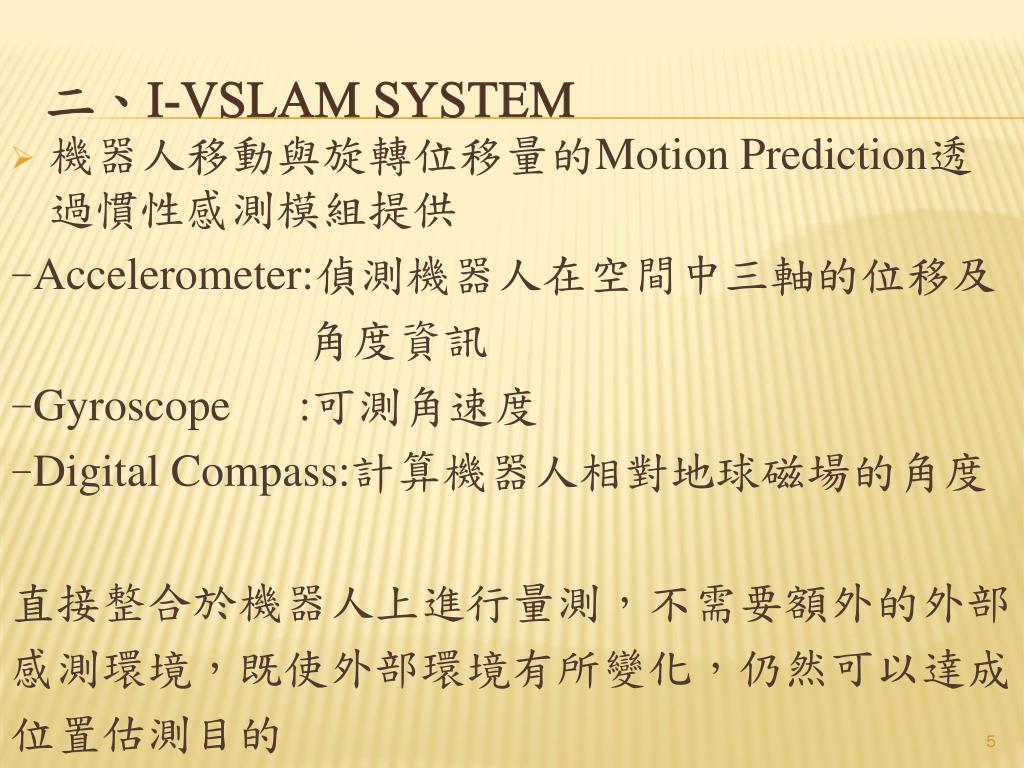

  5. 機器人移動與旋轉位移量的Motion Prediction透過慣性感測模組提供 -Accelerometer:偵測機器人在空間中三軸的位移及 角度資訊 -Gyroscope:可測角速度 -Digital Compass:計算機器人相對地球磁場的角度 直接整合於機器人上進行量測，不需要額外的外部 感測環境，既使外部環境有所變化，仍然可以達成 位置估測目的 二、I-vSLAM system

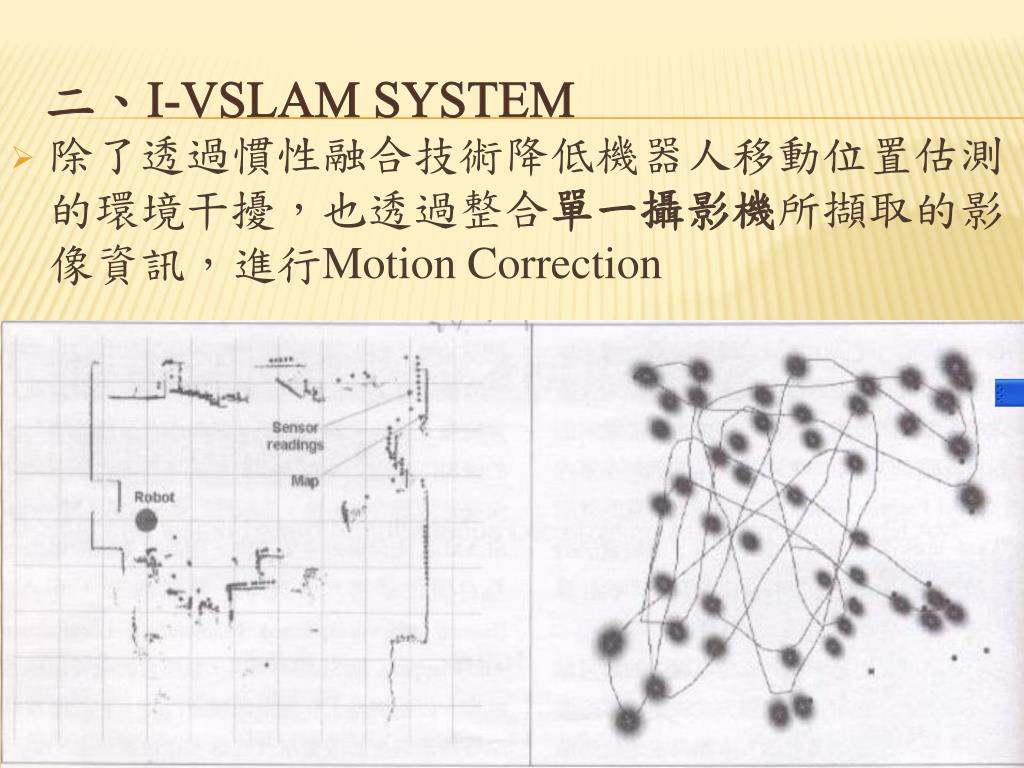

  6. 除了透過慣性融合技術降低機器人移動位置估測的環境干擾，也透過整合單一攝影機所擷取的影像資訊，進行Motion Correction 二、I-vSLAM system

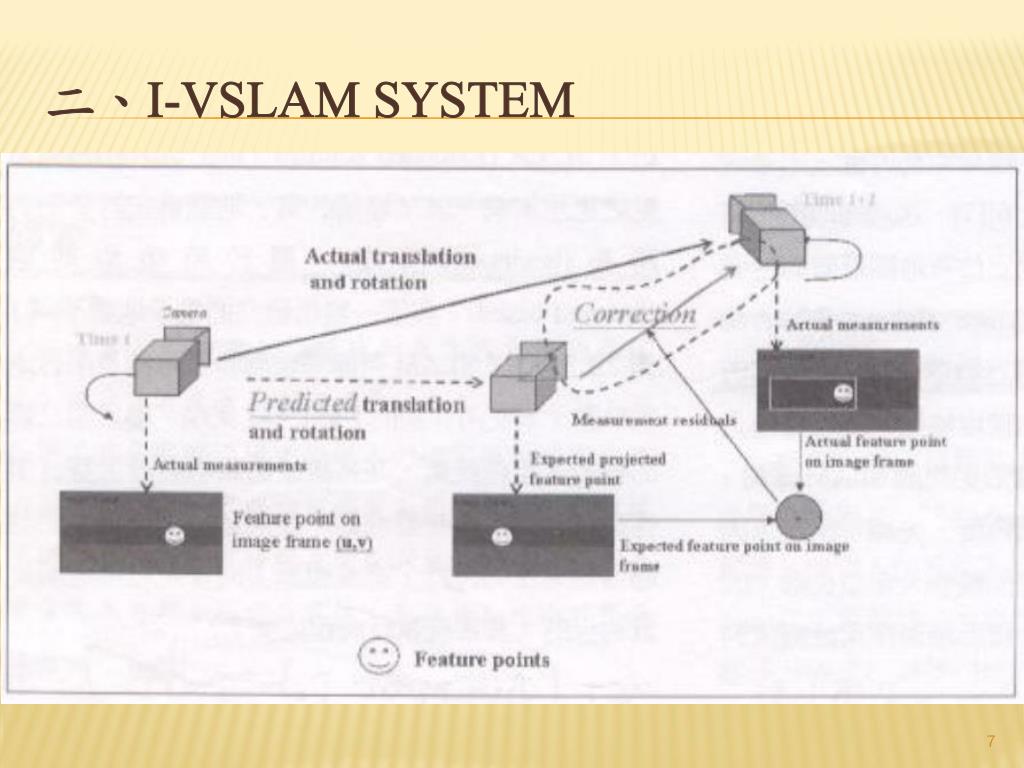

  7. 二、I-vSLAM system

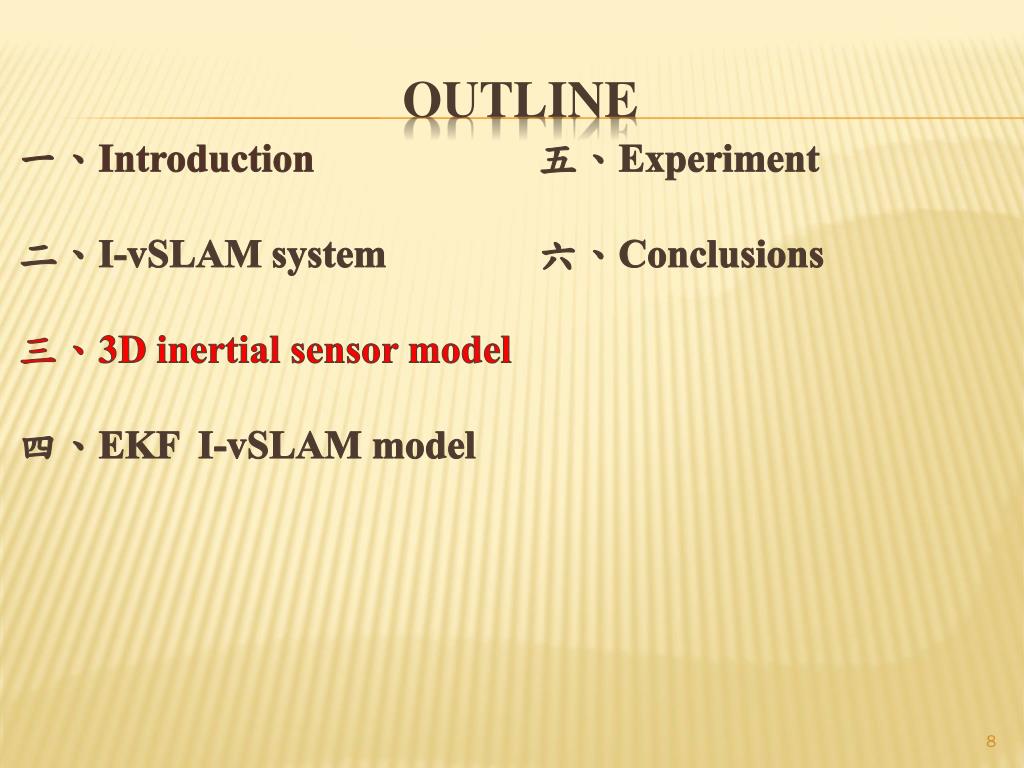

  8. Outline

  9. Accelerometer及Gyroscope可感受機器人高速的動態平移資訊與轉動資訊，但經過長時間的積分計算，會造成無法消除的累積誤差Accelerometer及Gyroscope可感受機器人高速的動態平移資訊與轉動資訊，但經過長時間的積分計算，會造成無法消除的累積誤差 • Digital Compass易受外界電磁波干擾 • 以每種sensors的優點來彌補其他sensors的缺點，進而估測出正確的機器人姿態與加速度，以提供更準確的3D角度與位移量的估測 三、3D inertial sensor model

  10. 三、3D inertial sensor model

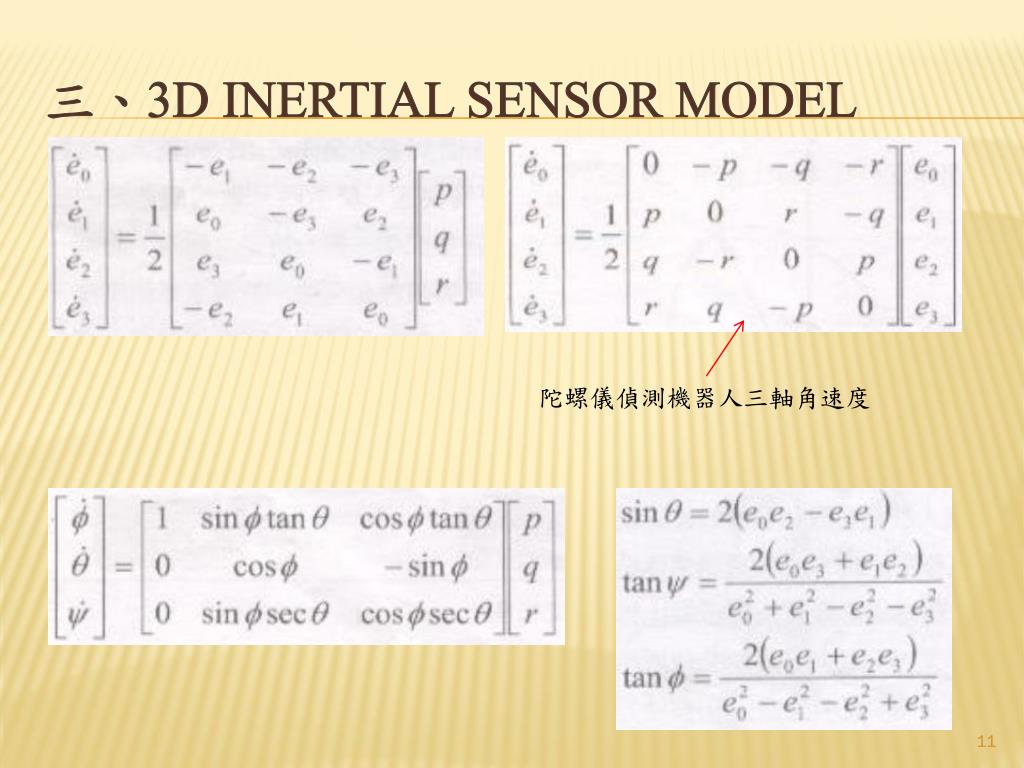

  11. 三、3D inertial sensor model 陀螺儀偵測機器人三軸角速度

  12. Outline

  13. 利用EKF來建構I-vSLAM的Motion Model及Measurement Model • Motion Model • 藉由機器人的運動，預測(Prediction)其狀態 • 使用IMU的加速度以及角度資訊，計算其預測之位置與朝向角 • Measurement Model • 藉由感測器量測之環境資訊，修正(Correction)其預測之狀態 四、EKF I-vSLAM model

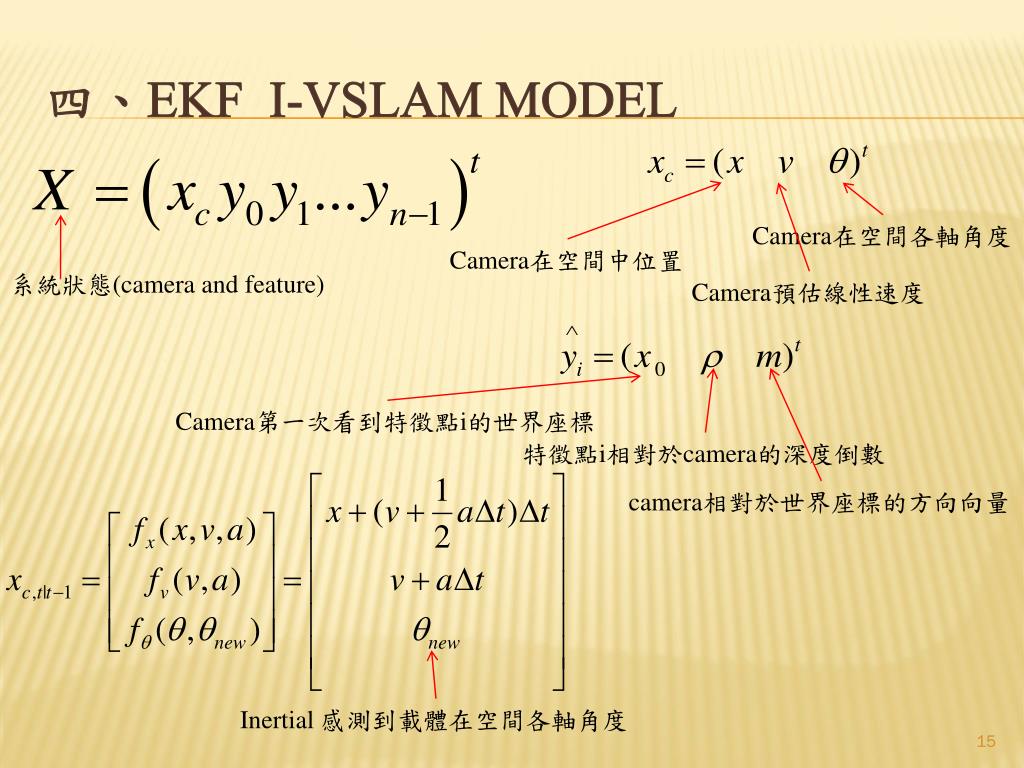

  14. 四、EKF I-vSLAM model Camera在空間各軸角度 Camera在空間中位置 系統狀態(camera and feature) Camera預估線性速度 Camera第一次看到特徵點i的世界座標 特徵點i相對於camera的深度倒數 camera相對於世界座標的方向向量 Inertial 感測到載體在空間各軸角度

  15. 四、EKF I-vSLAM model

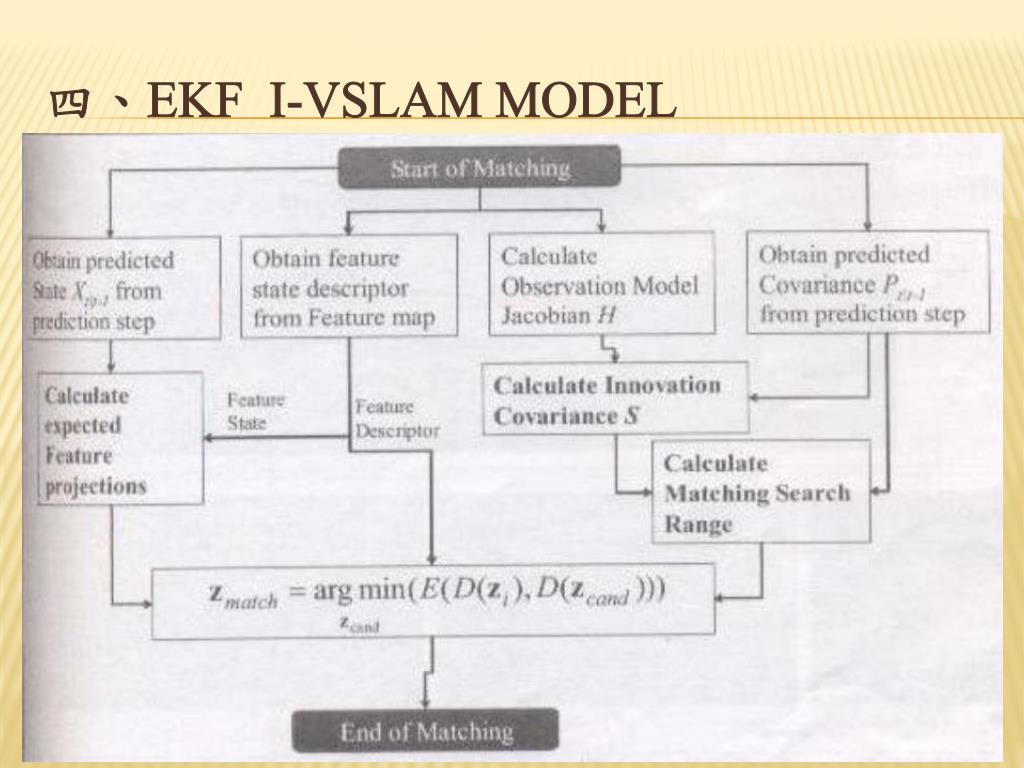

  16. 四、EKF I-vSLAM model

  17. Outline

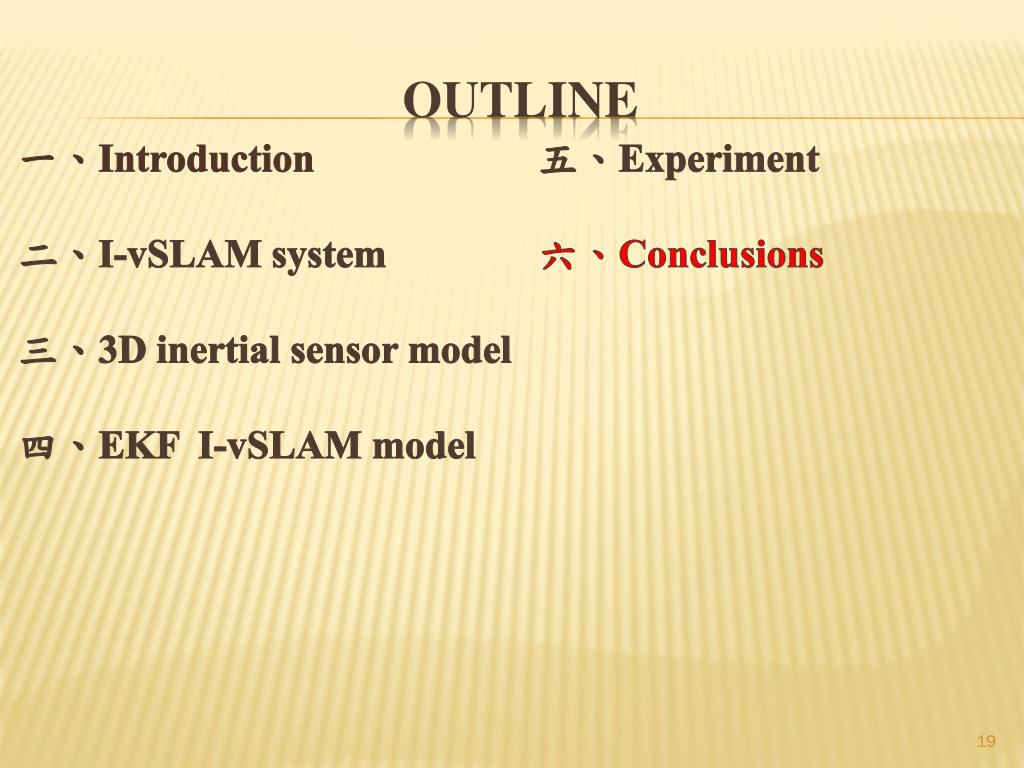

  18. Outline

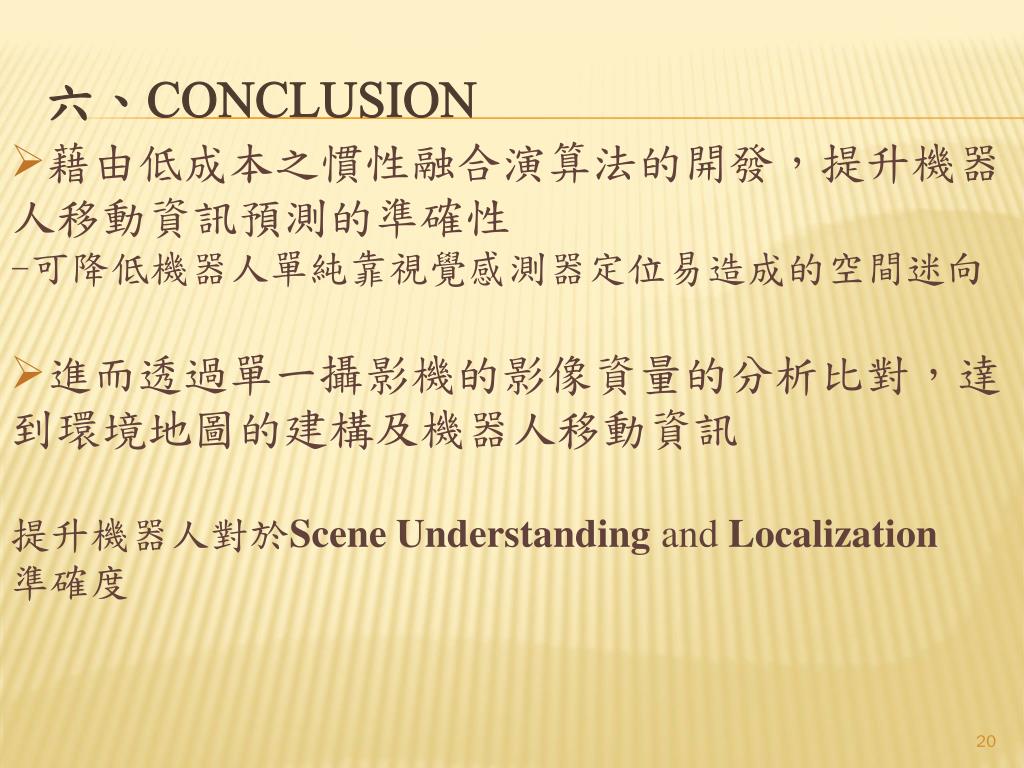

  19. 六、Conclusion • 藉由低成本之慣性融合演算法的開發，提升機器人移動資訊預測的準確性 • -可降低機器人單純靠視覺感測器定位易造成的空間迷向 • 進而透過單一攝影機的影像資量的分析比對，達到環境地圖的建構及機器人移動資訊 • 提升機器人對於Scene Understanding and Localization • 準確度

  20. Q&A Thanks for your attention
