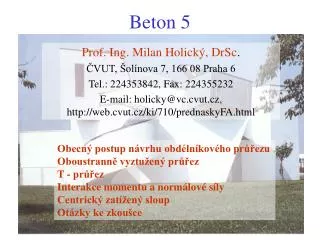

  1. Beton 5 Prof. Ing. Milan Holický, DrSc. ČVUT, Šolínova 7, 166 08 Praha 6 Tel.: 224353842, Fax: 224355232 E-mail: holicky@vc.cvut.cz, http://web.cvut.cz/ki/710/prednaskyFA.html Obecný postup návrhu obdélníkového průřezu Oboustranně vyztužený průřez T - průřez Interakce momentu a normálové síly Centrický zatížený sloup Otázky ke zkoušce

  2. Železobetonový nosník při ohybu

  3. fc b 0,0035 Fc 0,8 x x M z = d-0,4 x d As es Fs= As fy fcd= fc /m, m= 1,5 Návrhové hodnoty vnitřních síl: Fcd= 0,8 x b fcd Fsd=As fyd fyd= fyk /s, s= 1,15 Železobetonový průřez při ohybu Podmínky rovnováhy: Fcd= Fsd Md= z Fsd

  4. Bezrozměrné veličiny: Plocha výztuže u obdélníka: Plocha výztuže: Omezení: Obecný postup

  5. Obecný postup Plocha výztuže: wmax = 0,36

  6. Postup výpočtu - obdélník 1. Ověření momentu - pokud ne, změna rozměrů nebo oboustranná výztuž 2. Výpočet , tabulka 3. Výpočet plochy výztuže

  7. x d=0,42 b=0,2 Příklad C20/25, S500 l[m]= 6,00 qd[kN/m]= 20 Md[kNm]= 90 w m= 0,19 0,21 = A[m^2]= 0,00055 r [%] = 0,66 r r > min ? PRAVDA m<mmax PRAVDA

  8. 0,0035 Beton. pr. Ocel. pr. b a’ As2 As2 x M d As1 As1- As2 As2 es=fyd/Es Oboustranně vyztužený průřez Plocha výztuže As1 ’ max= 0,36

  9. 2. Ověření momentu: je-li - oboustranná výztuž, pak 3. Je-li Postup výpočtu 1. Výpočet momentů - není oboustranná výztuž nezbytná, pak

  10. b = bw+0,2l0 < lt b - bw ht d As2 As As1 bw T – průřez bw Obdélníkový průřezb× d: m    x/d=1,25   -- je-li x/d< ht/d, As -- je-li x/d>ht/dAs2= ht(b-bw)fcd/fyd Md2 = As2 (d–ht/2) fyd As1se stanoví pro Md1=Md–Md2As = As1 + As2

  11. Postup výpočtu T - průřezu 1.Obdélníkový průřezb× d: 2. Výška x: 3.Výztuž: -- je-li x/d< ht/d, pak As=wfcdbd/fyd -- je-li x/d> ht/d  As2=ht(b-bw) fcd/fyd Md2 = As2 (d – ht/2) fyd 4. VýztužAs1se stanoví pro Md1=Md–Md2m1 = m–m2 5. Výsledná výztuž: As = As1 + As2

  12. fc b 0,0035 Fc 0,8 x M x h/2-0,4 x N h h/2 Kombinace momentu a normálové síly Průřez z prostého betonu: Md=(0,5 h – 0,4 x) 0,8 xbfcd , Nd= 0,8 xbfcd x = Nd/ (0,8 bfcd) Bezrozměrné veličiny: m = 0,5 (n – n2) Po dosazení:

  13. a/h=0,1 h As a b Interakční diagram 1,8 n Asfy/bhfcd= 1,0 1,6 1,4 Asfy/bhfcd= 0,5 1,2 1 0,8 prostý beton 0,6 0,4 0,2 0 m 0 0,1 0,2 0,3 0,4 0,5 0,6

  14. Interakční diagram

  15. h As a b Centrický zatížený krátký sloup Pro velmi malou výstřednost a  = 120,5l0/h < 25 ~ h > l0/7, l0je vzpěrná délka, u vetknutých sloupů l0 ~ 0,7 l, h > l/10 Nd= 0,8 Acfcd + Asfyd =0,8 b hfcd + Asfyd V některých pramenech omezení fyd< 400 MPa Návrh rozměru čtvercového sloupu: b2 = h2 = (Nd - Asfyd) / (0,8 fcd) nebo volíme As~ 0.01 b h b2 = h2 = Nd/ (0,01fyd+ 0,8 fcd) b> 0,20 m, běžně 0,30 až 0,50 m Podmínka pro výztuž: 0,003 < As< 0,08

  16. Numerický příklad Návrhová hodnota účinku zatížení Nd 1000 kN = 1 MN Návrhové hodnoty pevností fyd= 500/1,15 = 435 MPa, fcd= 20/1,5= 13,3 MPa Volíme stupeň vyztužení As~ 0.01 b h< 0,08 b h b2 = h2 = Nd/ (0,01fyd+ 0,8 fcd) = 1/15 = 0,067 b = h = 0,26 ~ 0,30 m > 0,20 m

  17. Otázky ke zkoušce Obecný postup návrhu obdélníkového průřezu Omezení plochy výztuže Oboustranně vyztužený průřez Postup výpočtu, příklad T - průřez Postup výpočtu, příklad Interakce momentu a normálové síly Centricky zatížený sloup Příklad výpočtu rozměrů sloupu
