Barramentos. UCP. Memória Principal. Controladores. E/S. Unidade Central de Processamento UCP. Unidade Lógica e Aritmética ULA. Registradores. 0. Unidade de Controle. 1. n. Contador de instrução. Registrador de instrução.

jonah-clements
Télécharger la présentation

UCP

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

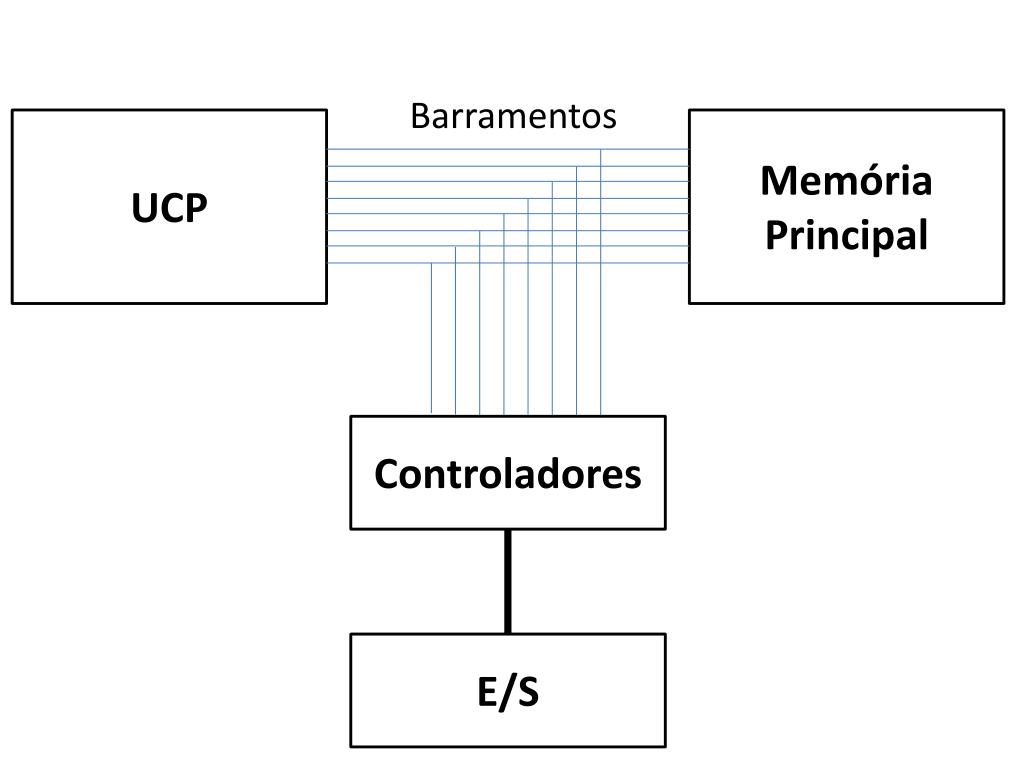

  1. Barramentos UCP Memória Principal Controladores E/S

  2. Unidade Central de Processamento UCP Unidade Lógica e Aritmética ULA Registradores 0 Unidade de Controle 1 . . . n Contador de instrução Registrador de instrução

  3. 1. Busca a próxima instrução da memória principal (indicado pelo contador de instruções) e incrementa o contador de instruções. 3. Execução da ação solicitada pela instrução contida no registrador de instruções 2. Decodificação do padrão de bits contido no registrador de instruções.

  4. 1011 1100 1111 0011 Campo do código da operação Campo do operando Código da operação Operandos 1011 1100 1111 0011 Padrão de bits (16 bits) Forma Hexadecimal (4 dígitos) 12 F 3 11
