  1. Bahan Logam dan Non Logam Bahan teknik dapat dibagi menjadi 2 yaitu bahan logam dan non logam Bahan Logam 1. Logam Ferrro (Besi) adalah suatu logam paduan yang terdiri dari campuran unsur karbon dengan besi. Untuk menghasilkan suatu paduan logam yang mempunyai sifat yang berbeda dengan besi dan karbon maka dicampur dengan bermacam logam lainnya

  2. Jenis Logam Ferro adalah sebagai berikut : 1. Besi tuang Komposisinya yaitu campuran besi dan karbon. Kadar karbon sekitar 4 %, sifatnya rapuh tidak dapat ditempa, baik untuk dituang, liat dalam pemadatan, lemah dalam tegangan. Digunakan untuk membuat alas mesin, meja perata, bagian bagian mesin bubut, blok silinder dan cincin torak. 2. Besi Tempa Komposisi besi tempa terdiri dari 99 % besi murni, sifat dapat ditempa, liat, dan tidak dapat dituang. Besi tempa antara lain dapat digunakan untuk membuat rantai jangkar, kait keran dan landasan kerja pelat

  3. 3. Baja Lunak Komposisi campuran besi dan karbon, kadar karbon 0,1 % - 0,3 % mempunyai sifat dapat \ ditempa dan liat. Digunakan untuk membuat mur, sekrup, pipa dan keperluan umum dalam pembangunan 4. Baja Karbon Sedang Komposisi campuran besi dan karbon, kadar karbon 0,4% - 0,6%. Sifat lebih kenyal dari yang keras. Digunakan untuk membuat benda kerja tempa berat, poros dan rel baja

  4. 5. Baja Karbon Tinggi Komposisi campuran besi dan karbon, kadar karbon 0,7 – 1,5 %. Sifat dapat ditempa, dapat disepuh keras dan dimudakan. Digunakan untuk membuat kikir, pahat, gergaji, tap, stempel dan alat mesin bubut. 6. Baja Karbon Tinggi dengan Campuran Komposisi baja karbon tinggi ditambah nikel atau kobalt, krom atau tungsten. Sifat rapuh, tahan suhu tinggi tanpa kehilangan kekerasan, dapat disepuh keras, dan dimudakan. Digunakan untuk membuat mesin bubut dan alat – alat mesin

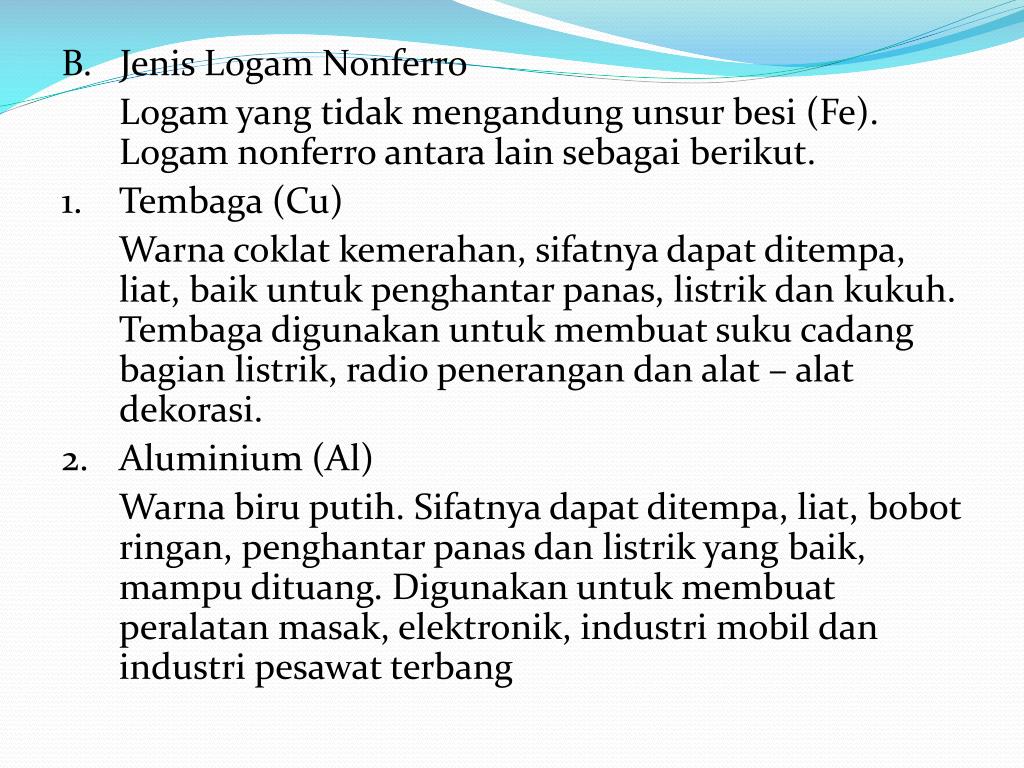

  5. B. Jenis Logam Nonferro Logam yang tidak mengandung unsur besi (Fe). Logam nonferro antara lain sebagai berikut. 1. Tembaga (Cu) Warna coklat kemerahan, sifatnya dapat ditempa, liat, baik untuk penghantar panas, listrik dan kukuh. Tembaga digunakan untuk membuat suku cadang bagian listrik, radio penerangan dan alat – alat dekorasi. 2. Aluminium (Al) Warna biru putih. Sifatnya dapat ditempa, liat, bobot ringan, penghantar panas dan listrik yang baik, mampu dituang. Digunakan untuk membuat peralatan masak, elektronik, industri mobil dan industri pesawat terbang

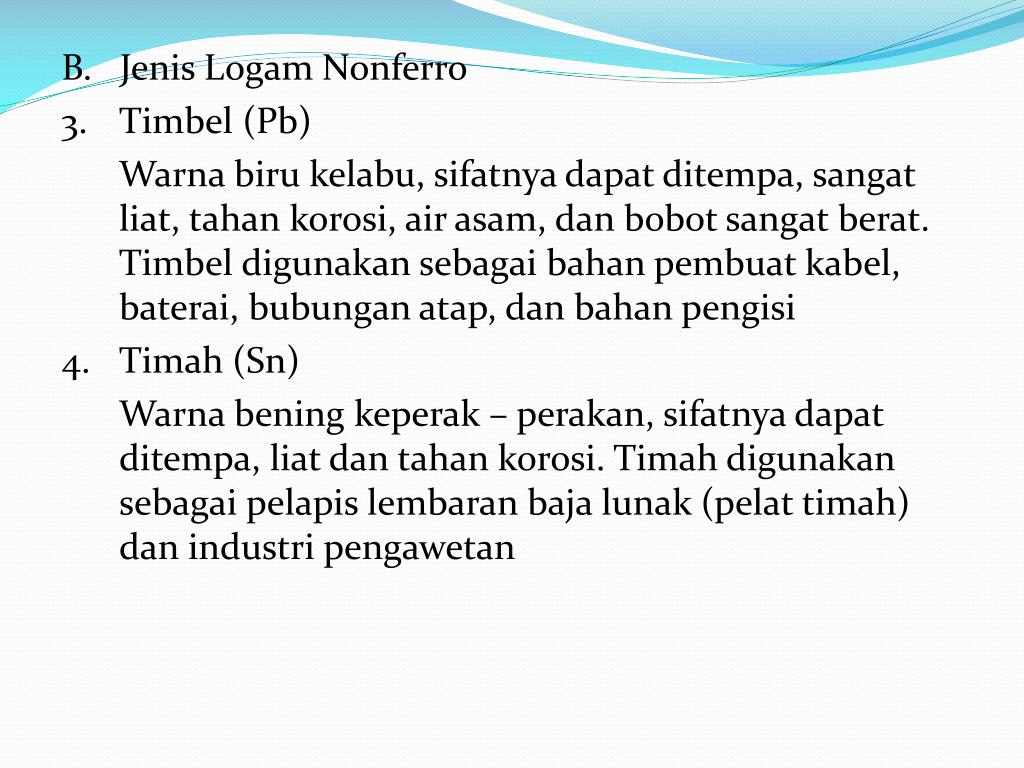

  6. B. Jenis Logam Nonferro 3. Timbel (Pb) Warna biru kelabu, sifatnya dapat ditempa, sangat liat, tahan korosi, air asam, dan bobot sangat berat. Timbel digunakan sebagai bahan pembuat kabel, baterai, bubungan atap, dan bahan pengisi 4. Timah (Sn) Warna bening keperak – perakan, sifatnya dapat ditempa, liat dan tahan korosi. Timah digunakan sebagai pelapis lembaran baja lunak (pelat timah) dan industri pengawetan

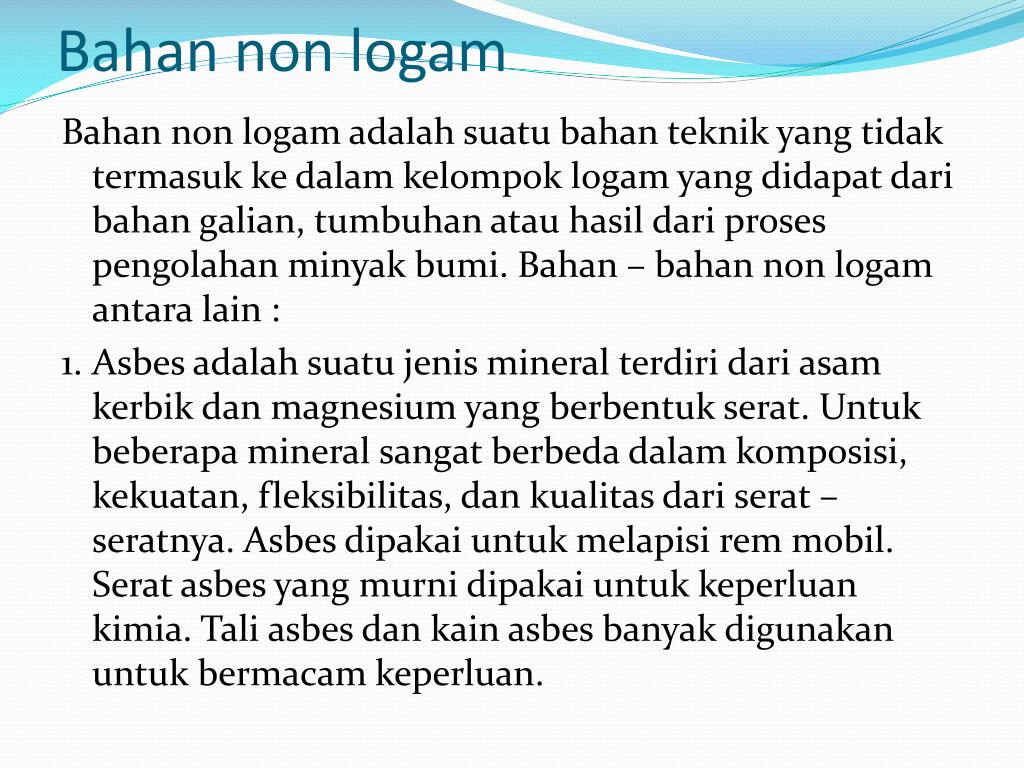

  7. Bahan non logam Bahan non logam adalah suatu bahan teknik yang tidak termasuk ke dalam kelompok logam yang didapat dari bahan galian, tumbuhan atau hasil dari proses pengolahan minyak bumi. Bahan – bahan non logam antara lain : 1. Asbes adalah suatu jenis mineral terdiri dari asam kerbik dan magnesium yang berbentuk serat. Untuk beberapa mineral sangat berbeda dalam komposisi, kekuatan, fleksibilitas, dan kualitas dari serat – seratnya. Asbes dipakai untuk melapisi rem mobil. Serat asbes yang murni dipakai untuk keperluan kimia. Tali asbes dan kain asbes banyak digunakan untuk bermacam keperluan.

  8. 2. Karet Diperoleh dari getah pohon Hevea brasiliensis yang tumbuh di daerah tropis. Pohon – pohon itu disayat kulitnya untuk mendapatkan getah putih yang disebut lateks. Lateks yang diperoleh terdiri dari bola karet dan air Karet tidak dapat menjadi cair, tetapi pada suhu 200 0 C menjadi suatu massa kental yang akan memuai pada pemanasan yang lebih tinggi. Untuk membuat bahan elastis atau kenyal maka karet di vulkanisir atau diberi campuran belerang. Karet dapat ditambahkan bahan pengisi misalnya arang, kapur, antimon dan timbel Karet tahan terhadap aus. Karet sintesis atau karet tiruan dibaut dari mineral minyak bumi, tahan terhadap minyak dan gemuk tepai kurang tahan terhadap tempratur tinggi

  9. 3. Plastik a. Termoplast dibentuk dari molekul-molekul penjang, jadi termoplast adalah bahan yang dapat menjadi plastik oleh pemanasan dan dalam keadaan ini bahan tersebut dapat dibentuk b. Termohard, terbentuk dari molekul – molekul bentuk jaringan besar, jadi termohard adalah bahan yang dengan pemanasan tidak menjadi lembek dan tidak dapat cair
