  1. CHECK POINTS AUTOMATIQUE RALLYE ANDRIEU Alexandre CLEMENT Julien 3eme Année Licence Ingénierie Electrique

  2. Sommaire • Présentation du projet • Analyse fonctionnelle • Analyse structurelle • Programmation • Mesures et Essais • Conclusion

  3. Présentation du projet • Explication du fonctionnement • Croquis • Fonctionnement d’une détection

  4. Détection 1 Modulation 2 Emission 3 Enregistrement 6 Démodulation 5 Réception 4 Explication du fonctionnement

  5. Croquis

  6. Fonctionnement détection

  7. Analyse fonctionnelle • Schéma fonctionnel • Explication des fonctions

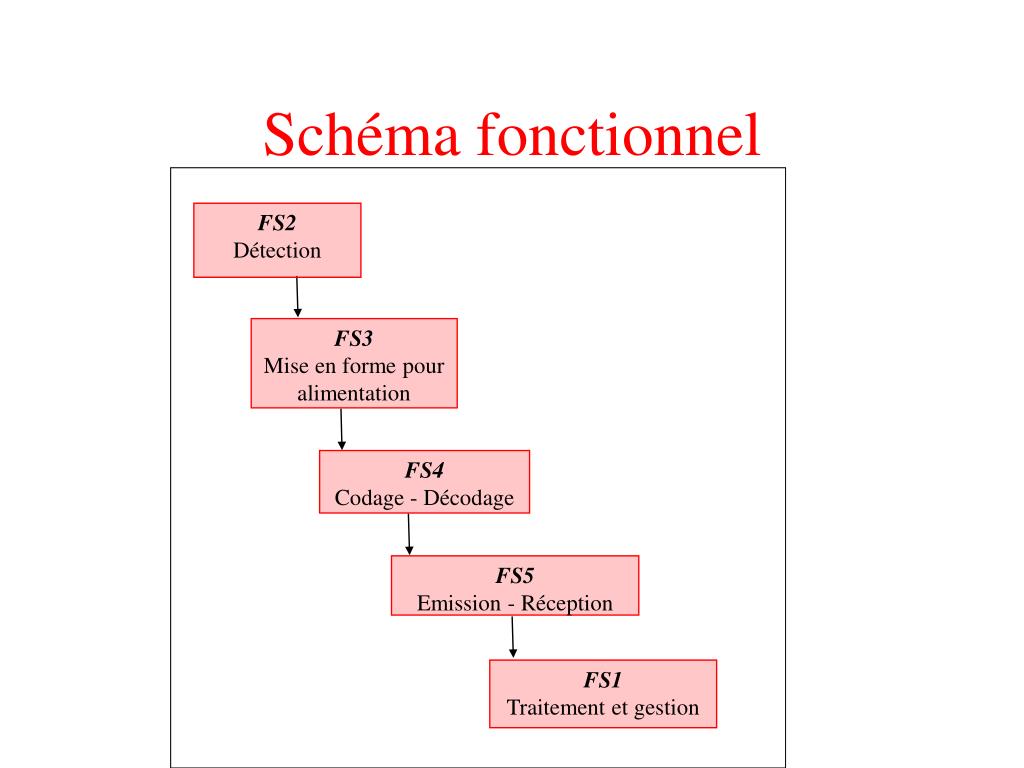

  8. FS2 Détection FS3 Mise en forme pour alimentation FS4 Codage - Décodage FS5 Emission - Réception FS1 Traitement et gestion Schéma fonctionnel

  9. Analyse structurelle • FS1  Traitement et gestion • FS2  Détection • FS3  Mise en forme du signal • FS4  Codage – Décodage • FS5 Emission - Réception

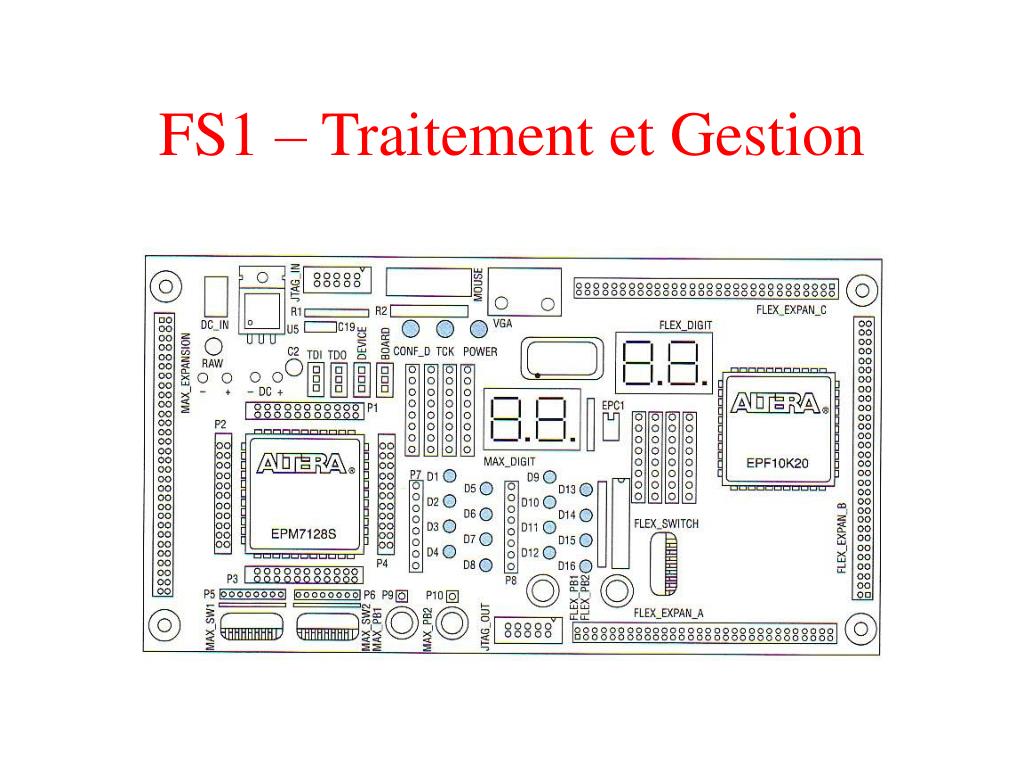

  10. FS1 – Traitement et Gestion

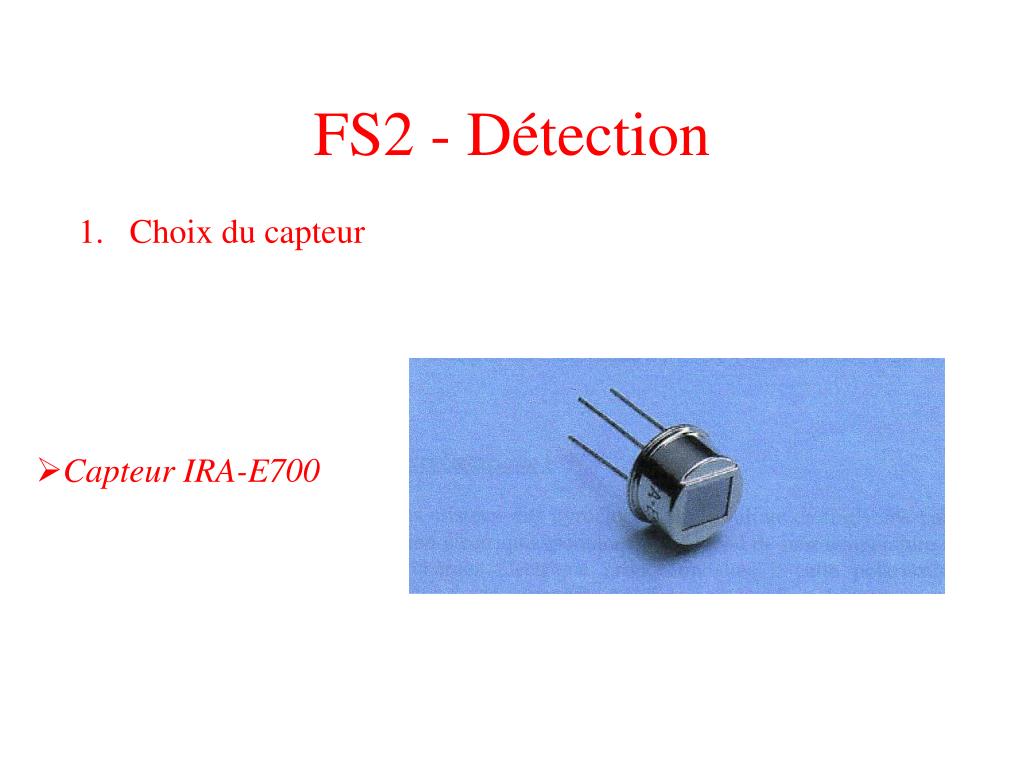

  11. FS2- Détection • Choix du capteur • Capteur IRA-E700

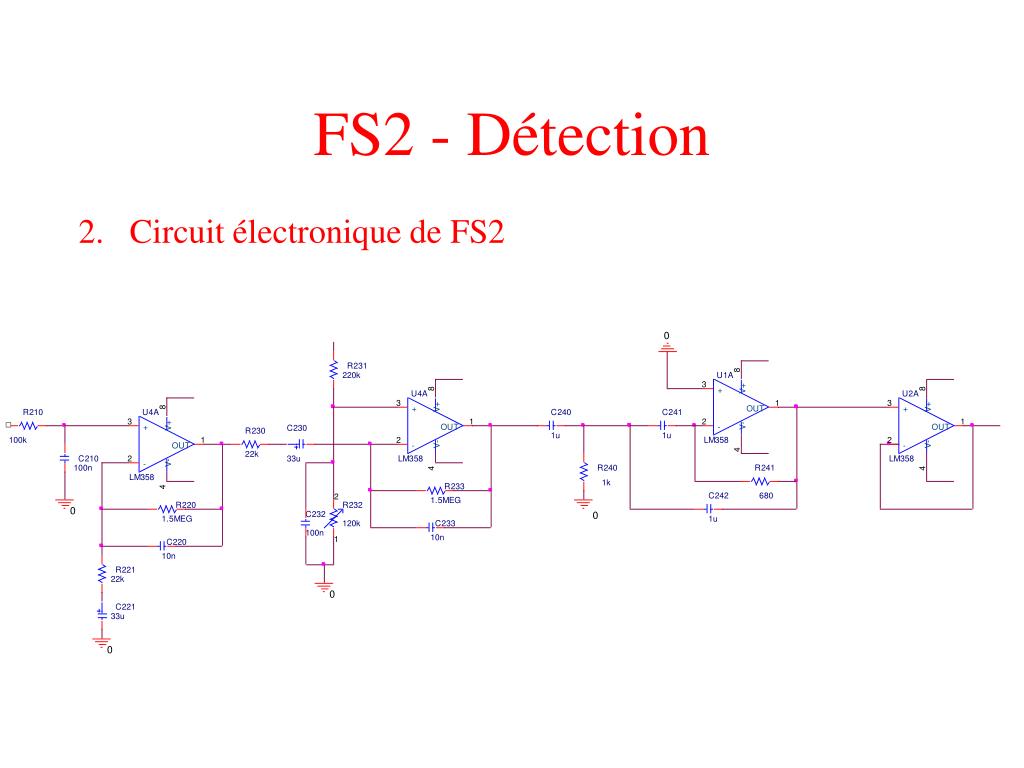

  12. FS2 - Détection • Circuit électronique de FS2

  13. FS2 - Détection

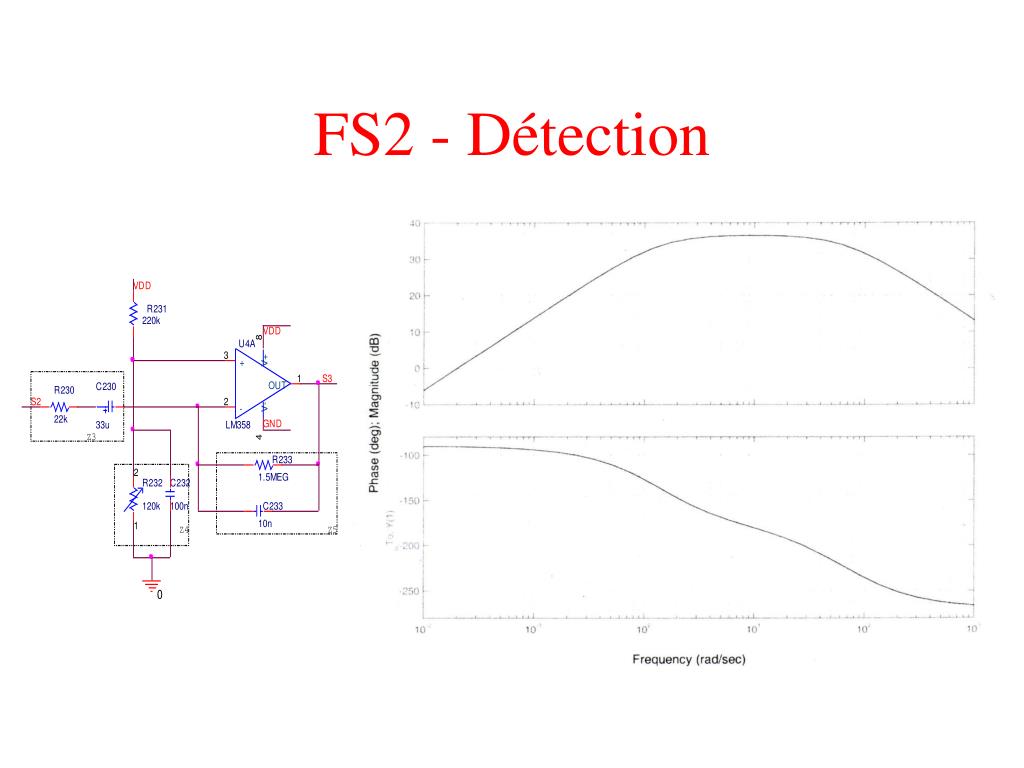

  14. FS2 - Détection

  15. FS2 - Détection

  16. FS2 - Détection

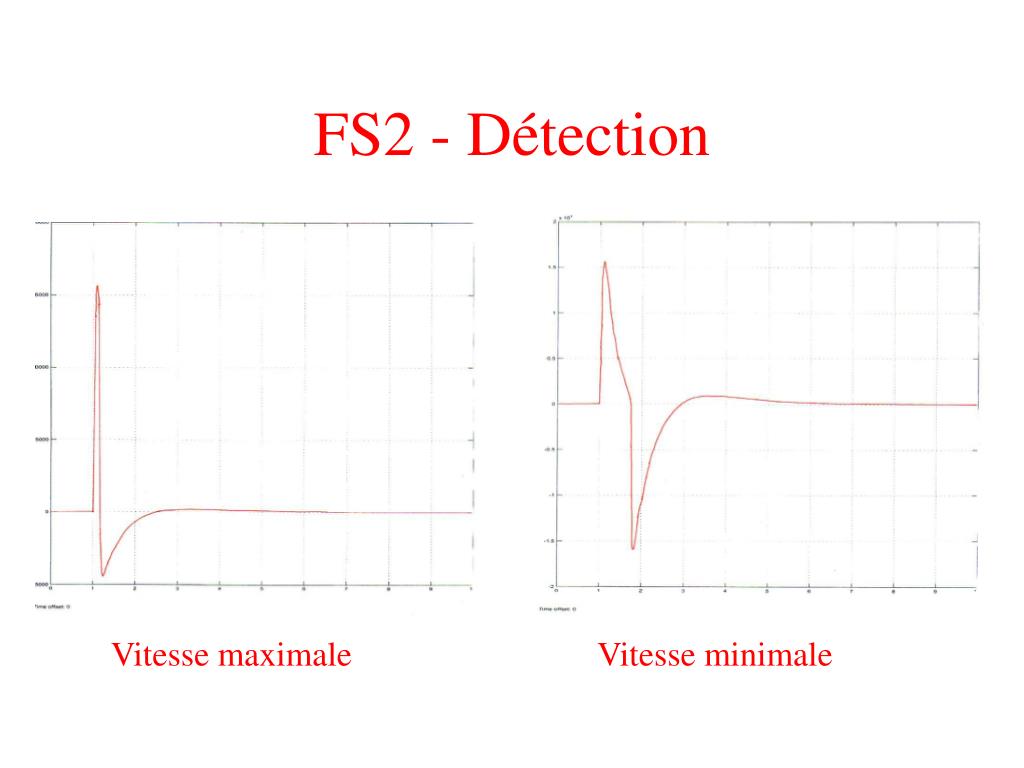

  17. FS2 - Détection Vitesse maximale Vitesse minimale

  18. FS2 - Détection

  19. FS3 - Mise en forme • Circuit électronique de FS3

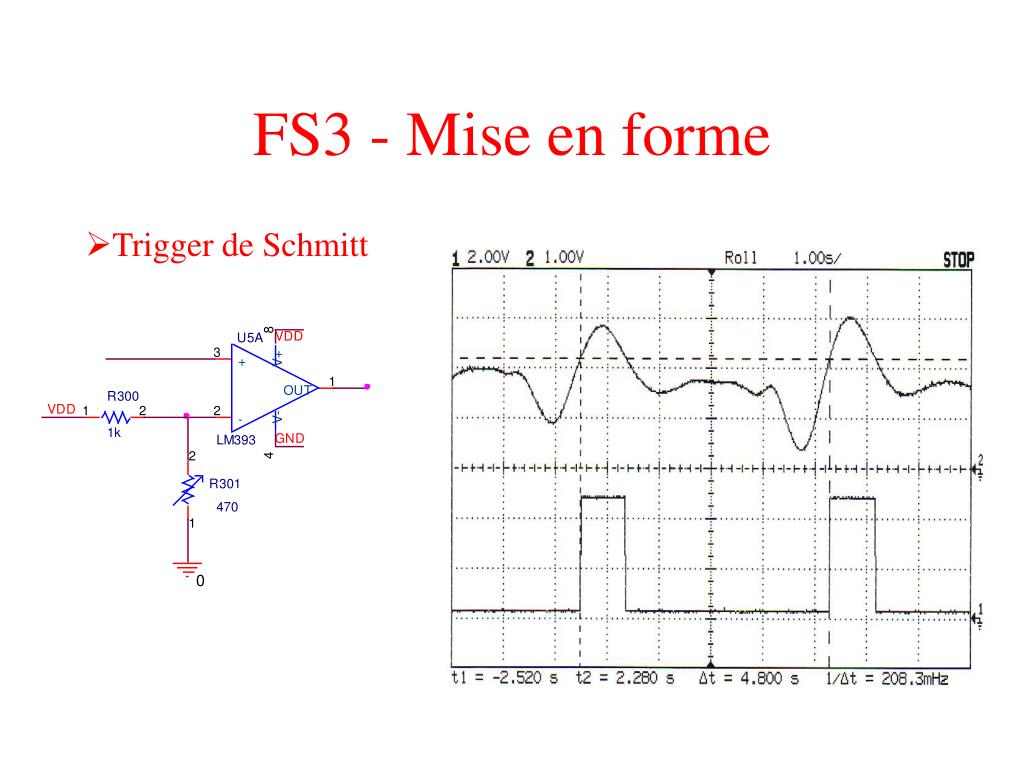

  20. FS3 - Mise en forme • Trigger de Schmitt

  21. FS3 - Mise en forme • Monostable

  22. FS4 - Codage-Décodage • Circuit électronique de FS4

  23. FS4 – Codage-Décodage • Fréquence d’oscillation

  24. FS4 – Codage-Décodage • Signal VT

  25. FS4 – Codage-Décodage • Codage d’une trame

  26. FS5 – Emission-Réception • Emetteur : AUREL TX-SAW I.A   • Récepteur : AUREL BC-NBK

  27. FS5 – Emission-Réception Comparaison des trames Retard de la réception

  28. Programmation FPGA Lecture D9 D9 Balise D8 Enregistrement des balises 16bus de 4bits Lecture des balises D8 D7 D7 Compteur D6 D6 16bus de 25bits VT Compteur

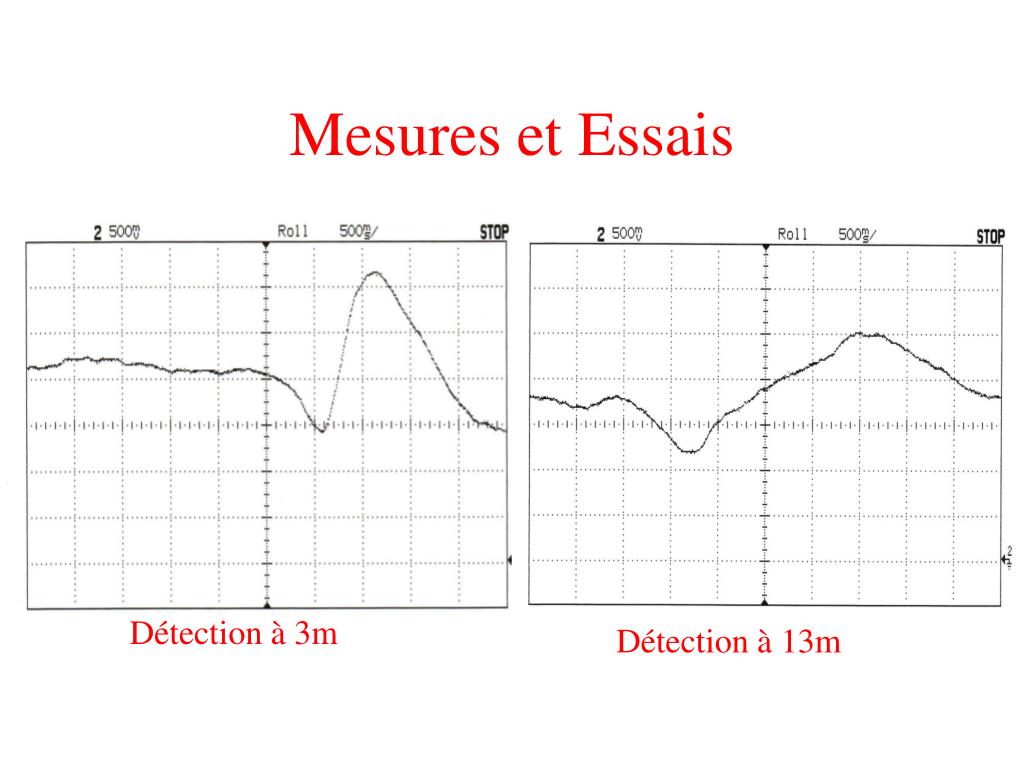

  29. Mesures et Essais Détection à 3m Détection à 13m

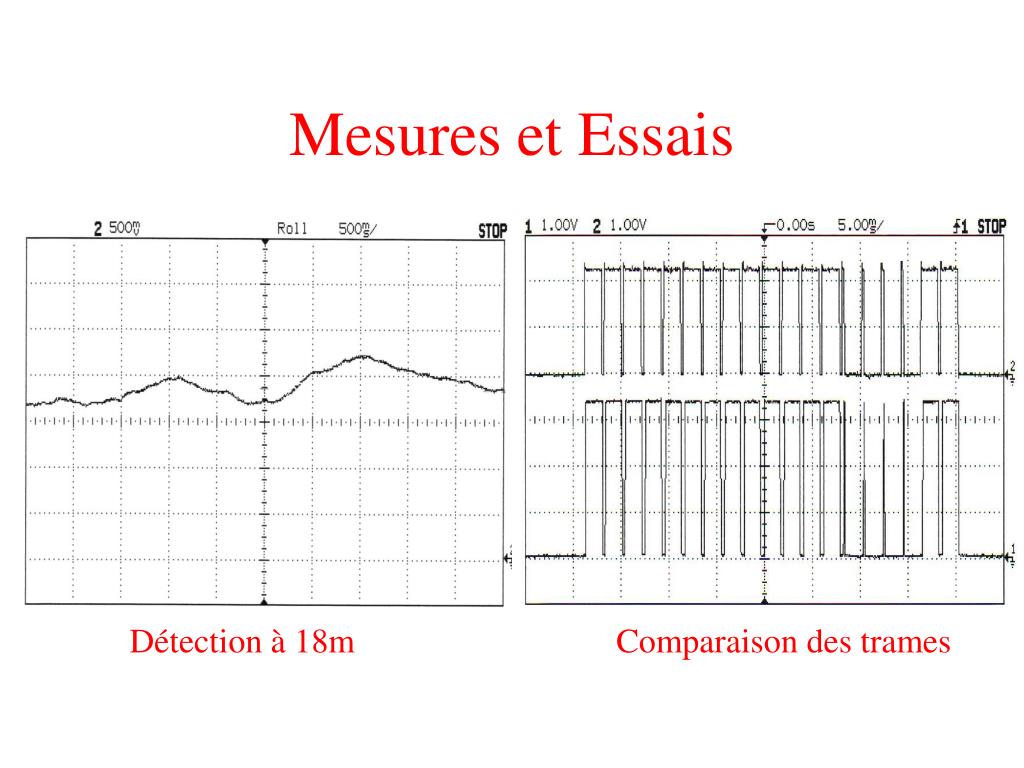

  30. Mesures et Essais Détection à 18m Comparaison des trames
