Towards the Commissioning of J-PARC

kamana avatar
kamana
22 diapositives · 384 Views · Aug 22, 2014

Towards the Commissioning of J-PARC. J-PARC Controls Group JAEA*(JAERI) & KEK Tadahiko Katoh *Japan Atomic Energy Agency since Oct. 1, 2005. Outline. J-PARC Facilities Control System Construction Schedule Control System Status Photographs. RCS. MR. J-PARC Accelerator Complex. Phase 1.

#towards the commissioning of j-parc #towards the commissioning of j-parc ppt #powerpoint #presentation
Towards the Commissioning of J-PARC - slide 1
01 / 22Towards the Commissioning of J-PARC
1 / 17

Télécharger la présentation

Towards the Commissioning of J-PARC
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Towards the Commissioning of J-PARC J-PARC Controls Group JAEA*(JAERI) & KEK Tadahiko Katoh *Japan Atomic Energy Agency since Oct. 1, 2005

  2. Outline • J-PARC Facilities • Control System • Construction Schedule • Control System Status • Photographs ICALEPCS 2005, Geneva

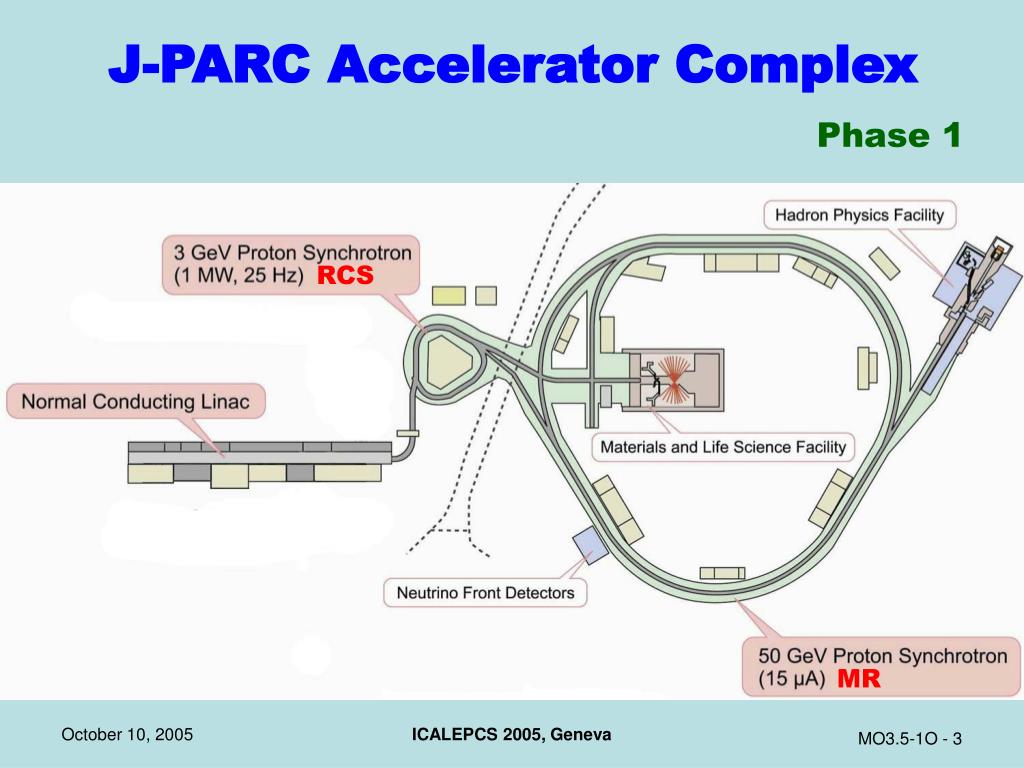

  3. RCS MR J-PARC Accelerator Complex Phase 1 ICALEPCS 2005, Geneva

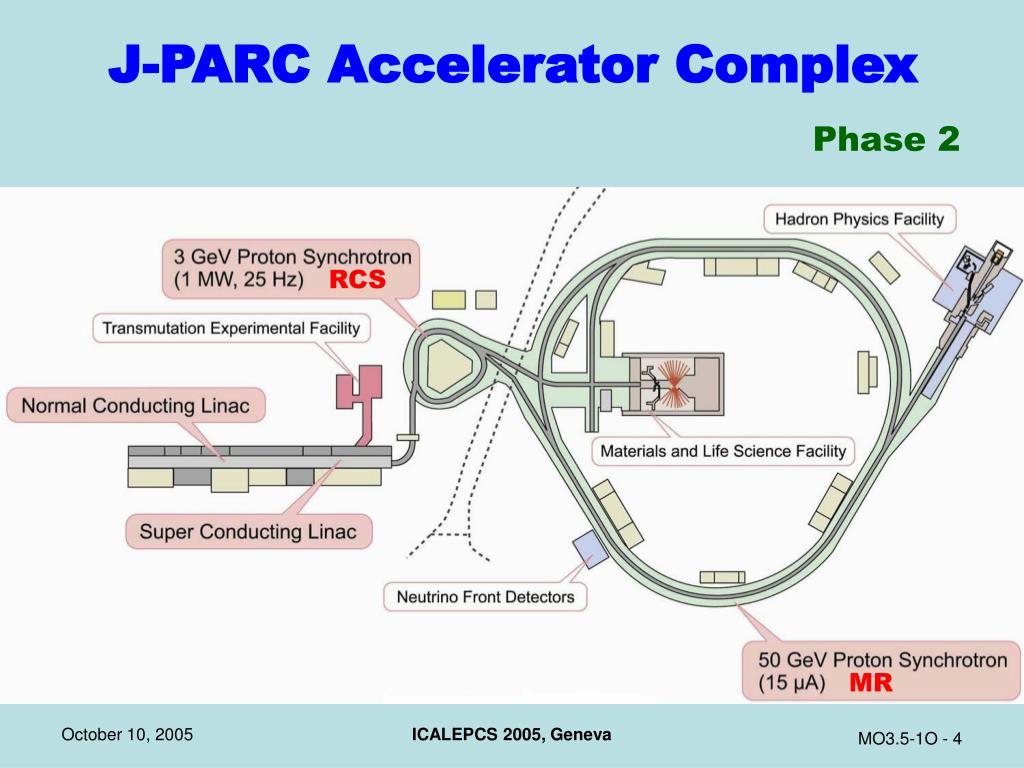

  4. RCS MR J-PARC Accelerator Complex Phase 2 ICALEPCS 2005, Geneva

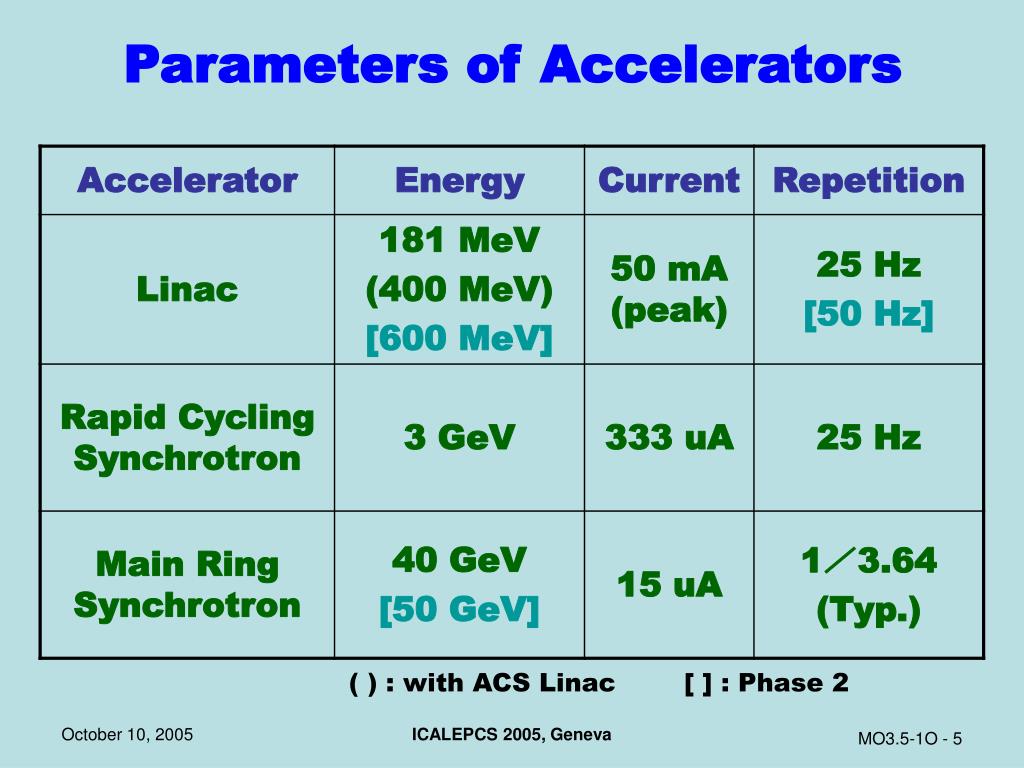

  5. Parameters of Accelerators ( ) : with ACS Linac [ ] : Phase 2 ICALEPCS 2005, Geneva

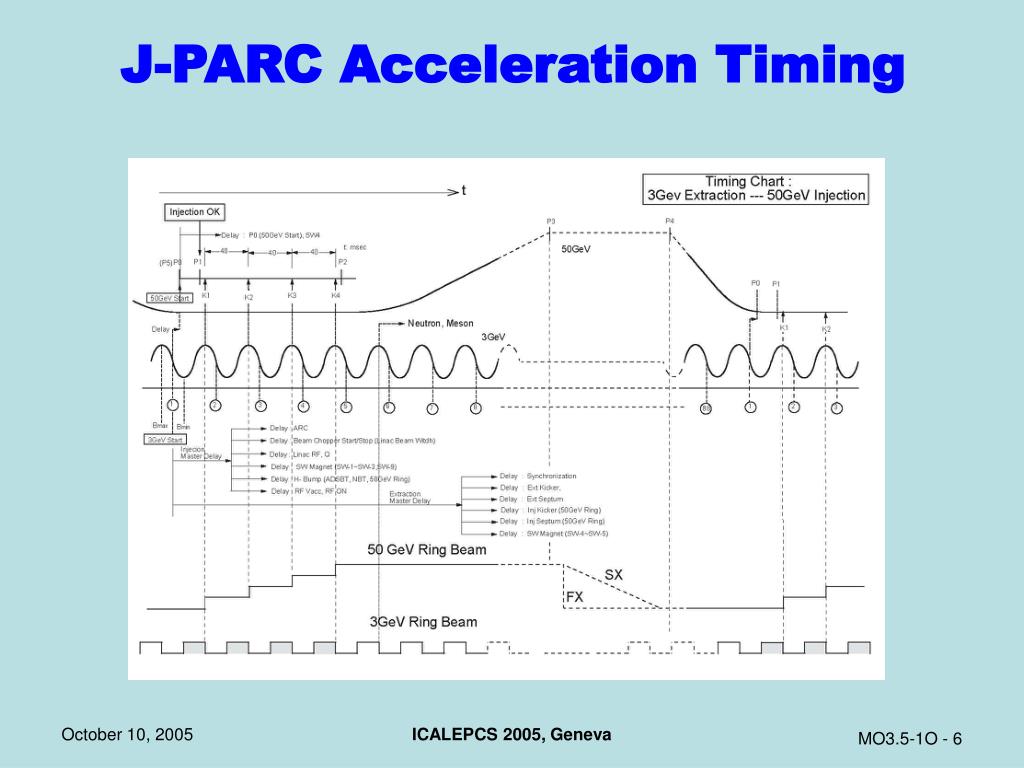

  6. J-PARC Acceleration Timing ICALEPCS 2005, Geneva

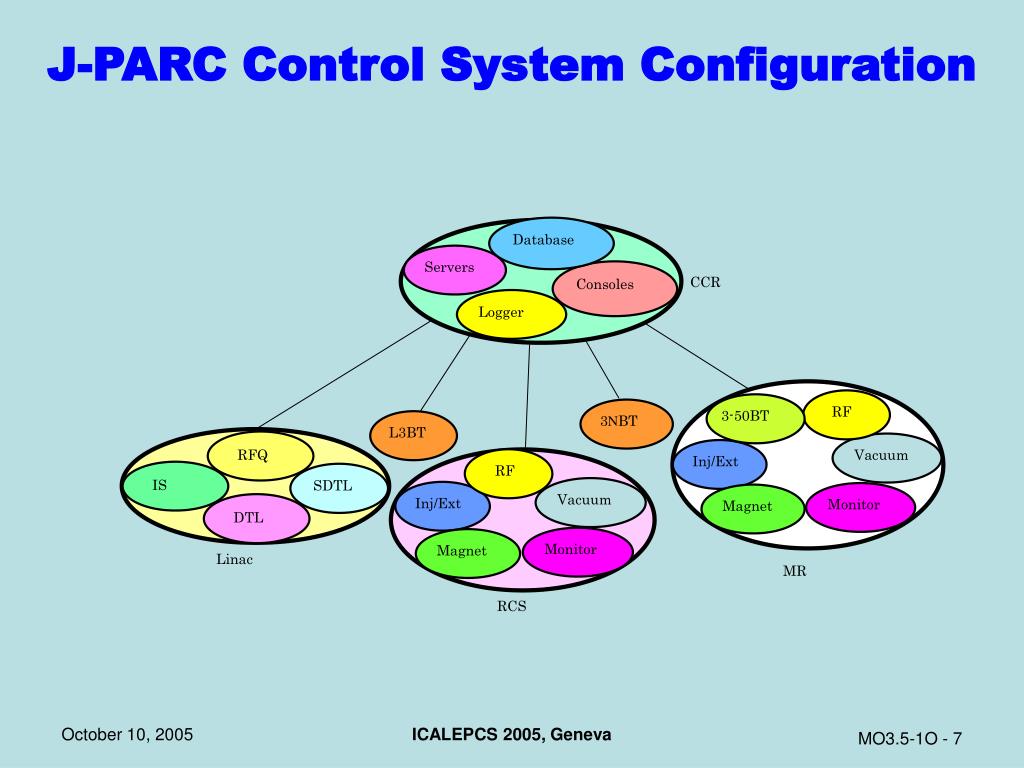

  7. CCR RF 3-50BT Magnet L3BT Inj/Ext Monitor Database Inj/Ext Vacuum Magnet Monitor 3NBT Vacuum Servers Consoles Logger RF SDTL IS RFQ DTL Linac MR RCS J-PARC Control System Configuration ICALEPCS 2005, Geneva

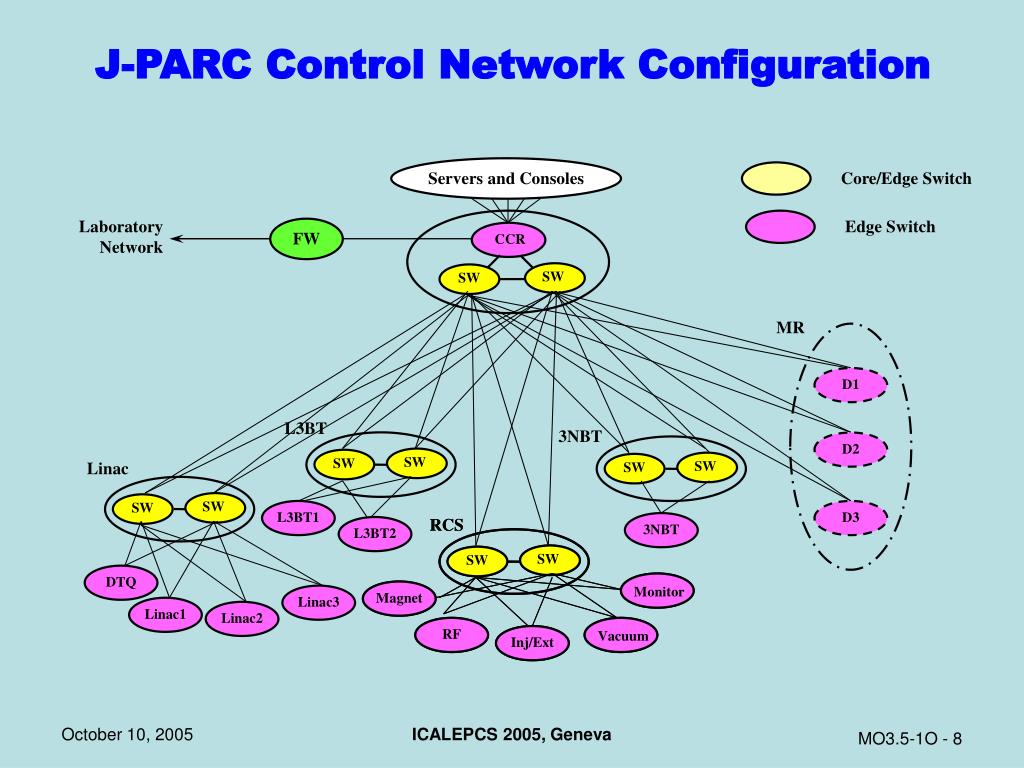

  8. Servers and Consoles Core/Edge Switch CCR FW Laboratory Network Edge Switch MR SW SW SW SW SW SW SW SW SW SW SW SW Linac L3BT 3NBT RCS RCS L3BT1 Linac3 Magnet D3 D2 DTQ Linac2 RF Linac1 Inj/Ext RF Inj/Ext D1 L3BT2 3NBT Magnet Monitor Vacuum Vacuum Monitor J-PARC Control Network Configuration ICALEPCS 2005, Geneva

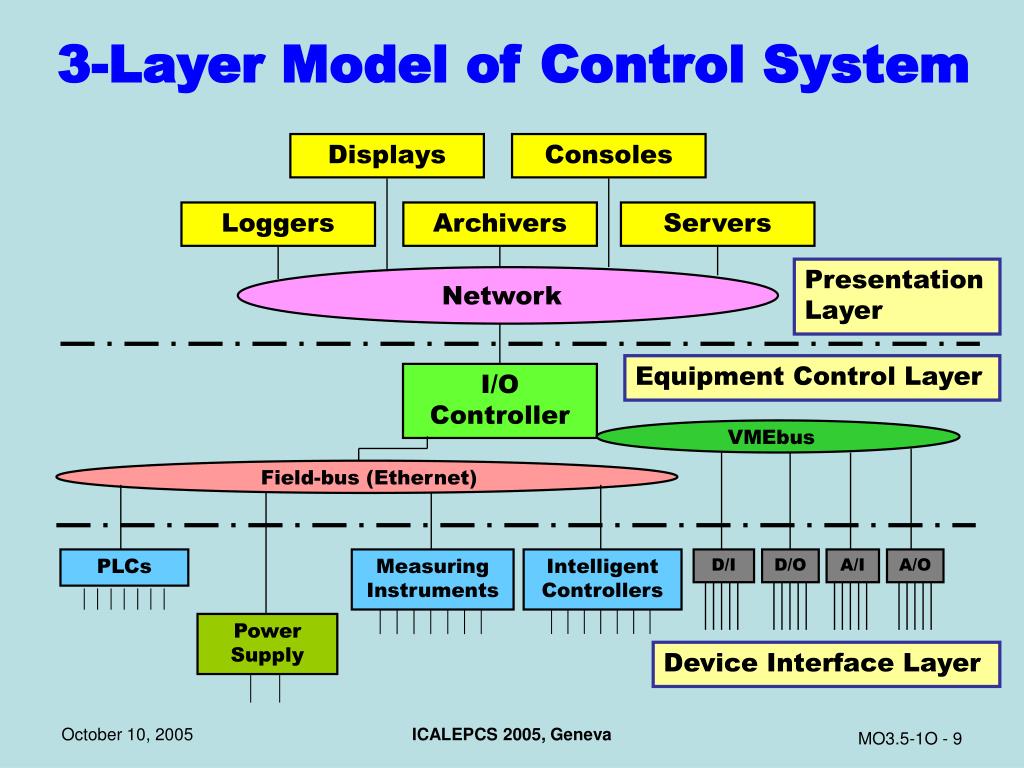

  9. Displays Consoles Loggers Archivers Servers Presentation Layer Network Equipment Control Layer I/O Controller VMEbus D/I D/O A/I A/O Field-bus (Ethernet) Intelligent Controllers PLCs Power Supply Measuring Instruments Device Interface Layer 3-Layer Model of Control System ICALEPCS 2005, Geneva

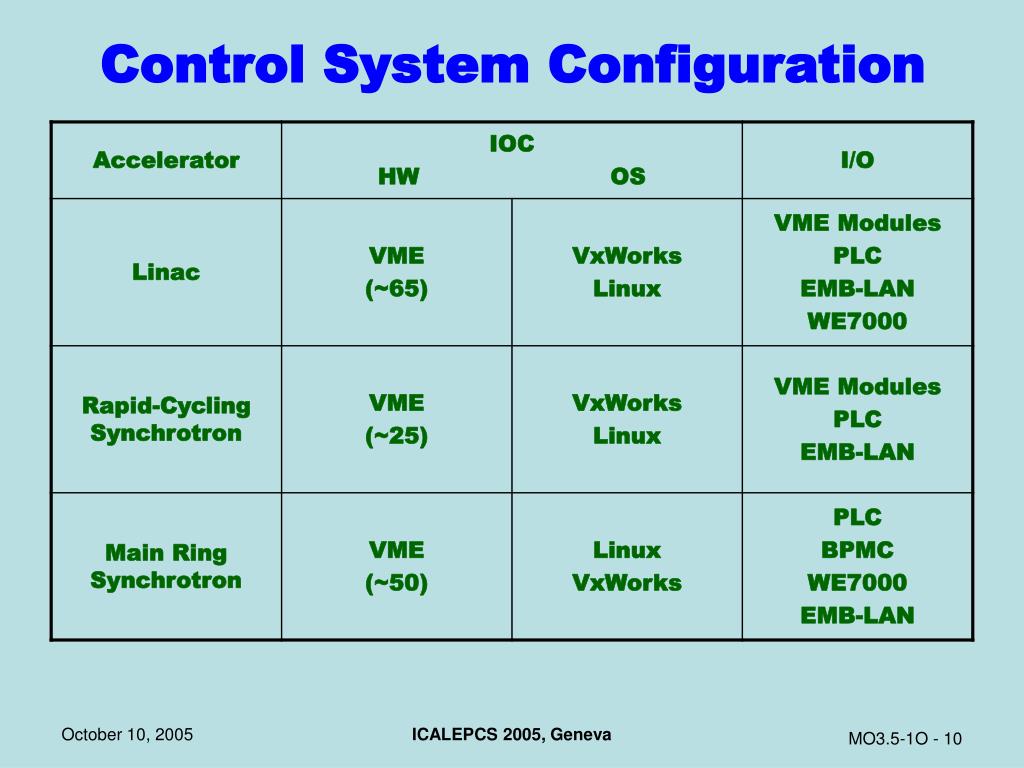

  10. Control System Configuration ICALEPCS 2005, Geneva

  11. 2002 2003 2004 2005 2006 2007 2008 2009 FY(Apr.-Mar.) Linac RCS MR MLF Hadron Neutrino DTL@KEK Building Construction Hardware Production & Installation Beam Tests Construction Schedule ICALEPCS 2005, Geneva

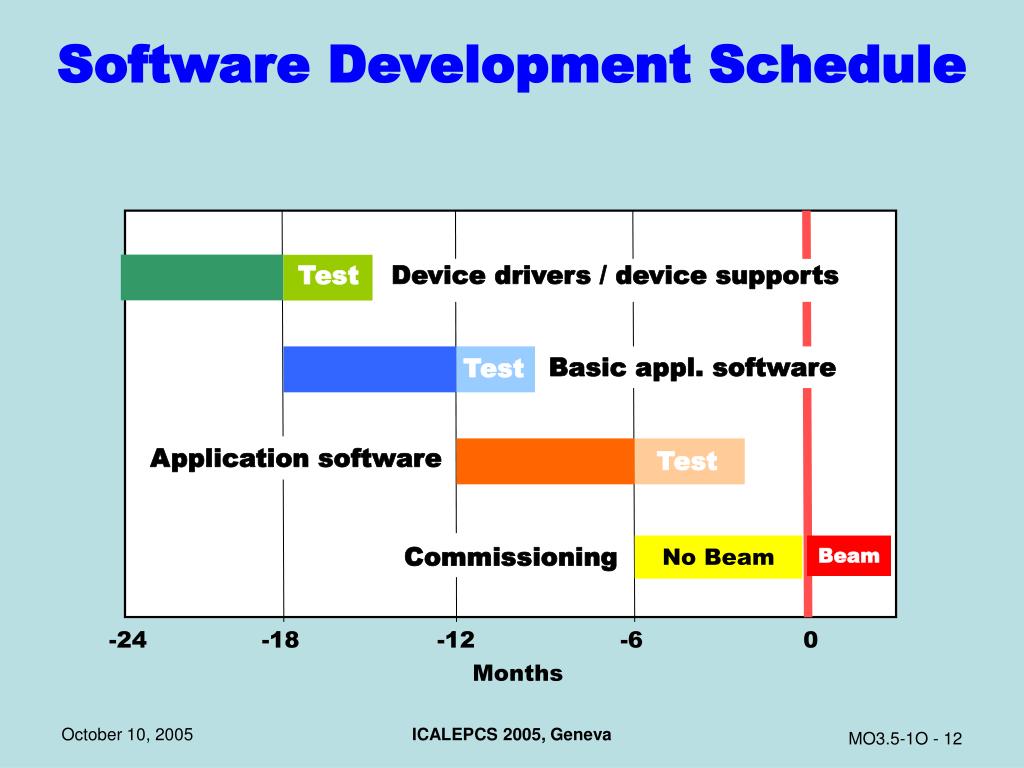

  12. Software Development Schedule Test Device drivers / device supports Basic appl. software Test Application software Test Commissioning No Beam Beam -24 -18 -12 -6 0 Months ICALEPCS 2005, Geneva

  13. CCR Hadron Facility RCS MLF Linac MR J-PARC Facility Layout ICALEPCS 2005, Geneva

  14. Completed Dec. 2005 Completed Apr. 2006 Sep. 2006 Main Ring Construction Schedule ICALEPCS 2005, Geneva

  15. Klystron Gallery Accelerator Tunnel Linac Building (330m long) RFQ (installed in July) DTL (installation has started) SDTL (installation will begin in November) Linac Installation ICALEPCS 2005, Geneva

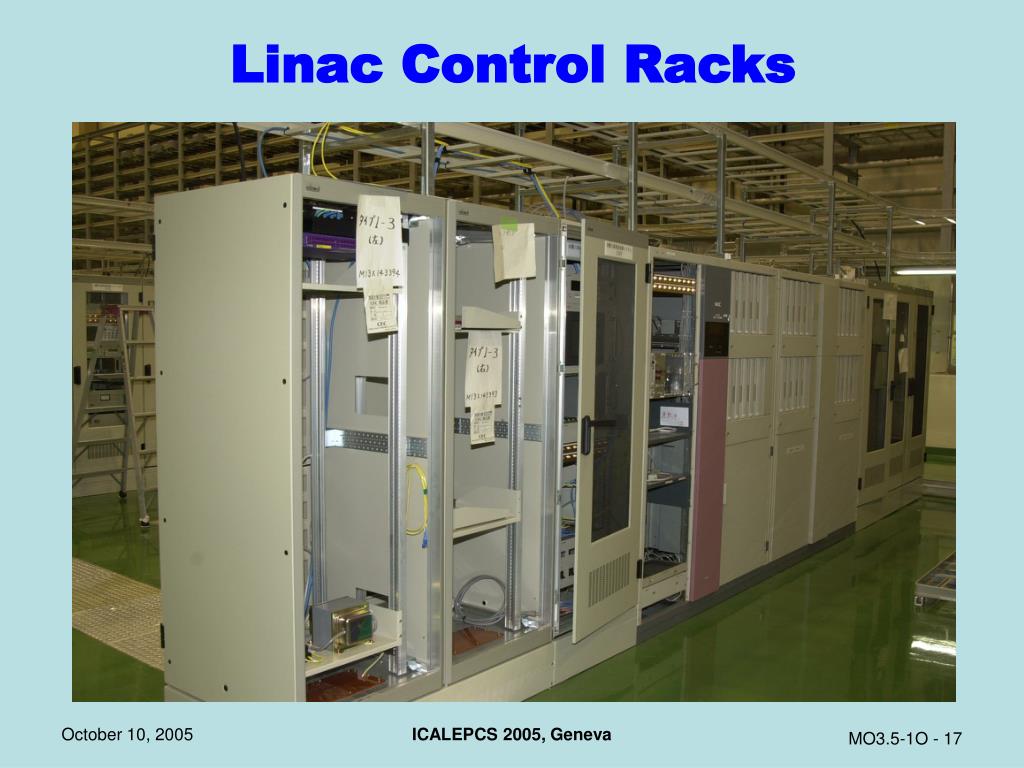

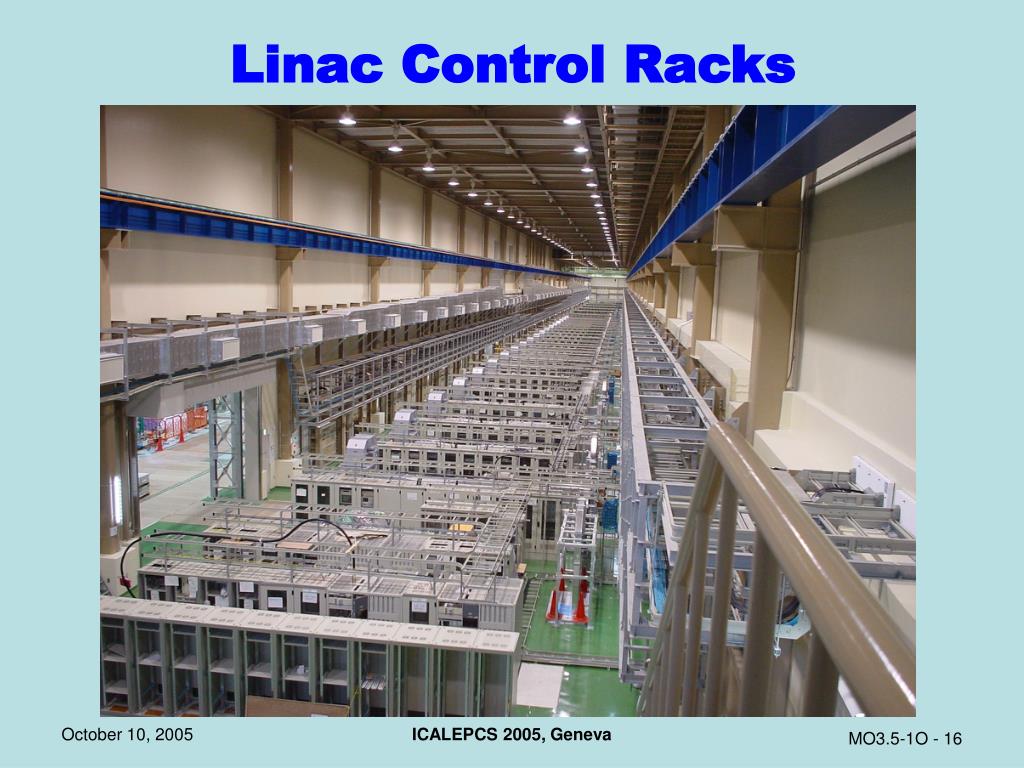

  16. Linac Control Racks ICALEPCS 2005, Geneva

  17. Linac Control Racks ICALEPCS 2005, Geneva

  18. ３. 研究課題と研究施設 Materials and Life Sciences Facility ICALEPCS 2005, Geneva

  19. Hadron Experimental Facility ICALEPCS 2005, Geneva

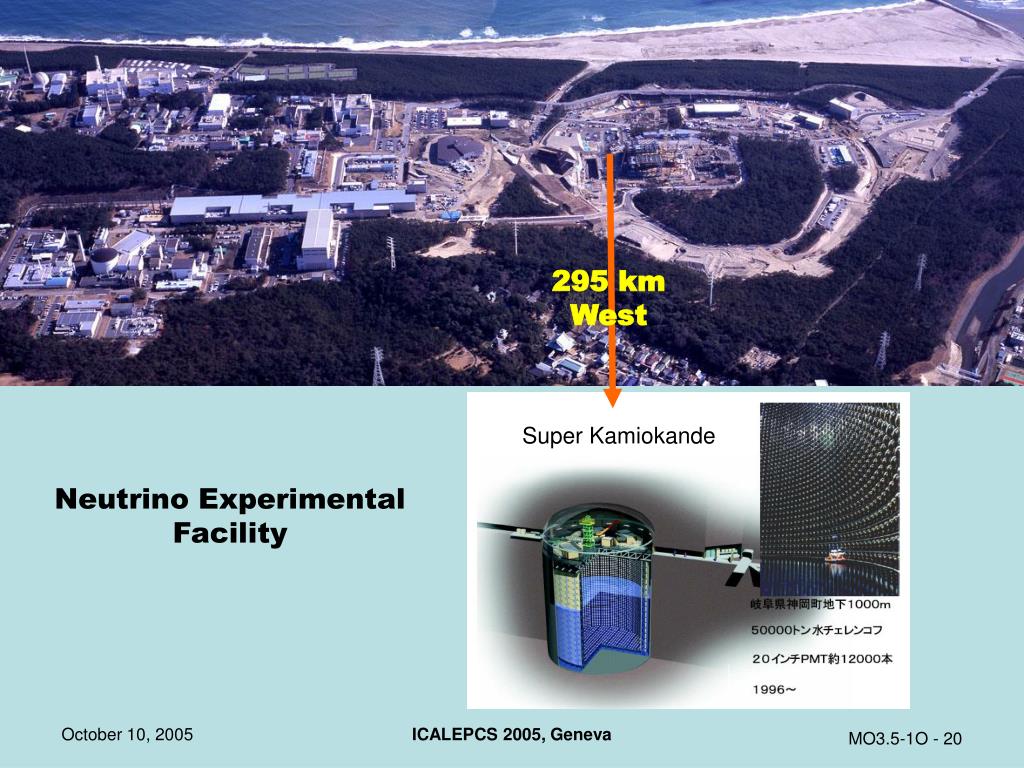

  20. 295 km West Super Kamiokande Neutrino Experimental Facility ICALEPCS 2005, Geneva

  21. Please Visit …. ICALEPCS 2005, Geneva

  22. Thank You for Your Attention! ICALEPCS 2005, Geneva
