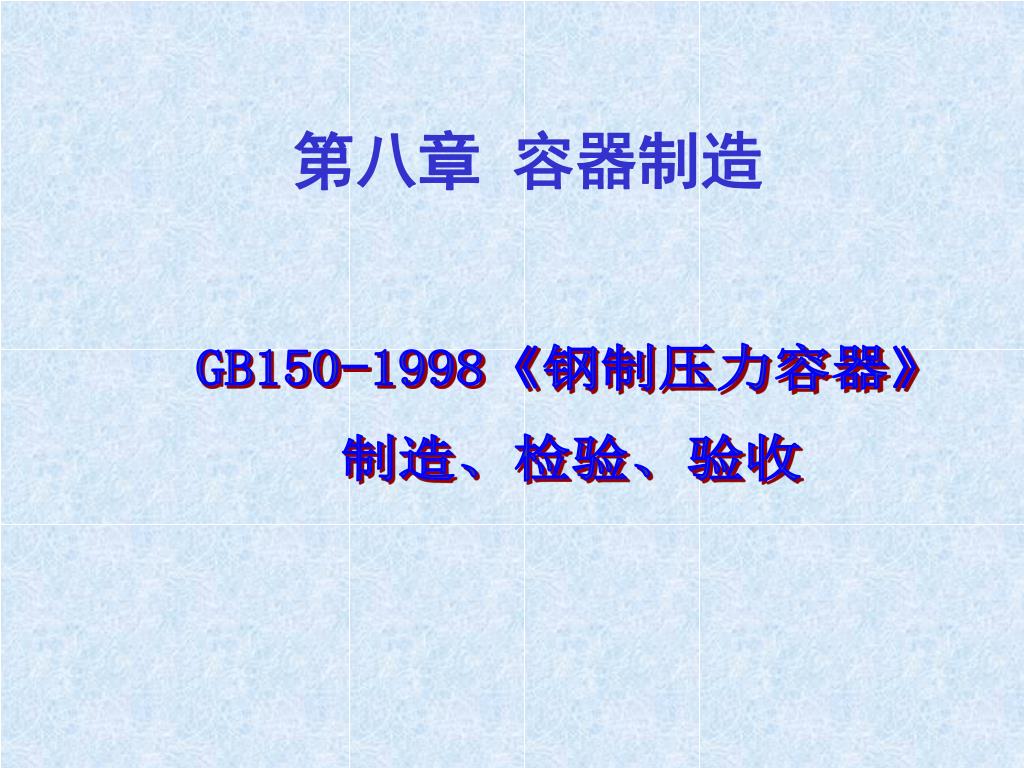

GB150-1998《 钢制压力容器 》 制造、检验、验收

第八章 容器制造. GB150-1998《 钢制压力容器 》 制造、检验、验收. 一、总 则. 根据 GB/T19000—ISO9000 族标准的理论、原则、方法,结合压力容器安全法规、标准的要求建立一个文件化的质量体系并有效实施。. 确认标记移植(不锈钢和复合钢板不得在防腐蚀面采用硬印作确认标记). 二、冷热加工成形. 1 .新概念 — 钢材厚度 δ s. ( 1 )根据制造工艺确定加工裕量,以确保凸形封头和热卷筒节成形后的厚度 δ s 不小于该部件的名义厚度 δ n 减去钢板负偏差 C 1 (即凸形封头和热卷筒节成形后实测的最小厚度 δ s )。

kellsie
Télécharger la présentation

GB150-1998《 钢制压力容器 》 制造、检验、验收

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 第八章 容器制造 GB150-1998《钢制压力容器》 制造、检验、验收

  2. 一、总 则

  3. 根据GB/T19000—ISO9000族标准的理论、原则、方法,结合压力容器安全法规、标准的要求建立一个文件化的质量体系并有效实施。 确认标记移植(不锈钢和复合钢板不得在防腐蚀面采用硬印作确认标记)

  4. 二、冷热加工成形

  5. 1.新概念—钢材厚度δs (1)根据制造工艺确定加工裕量,以确保凸形封头和热卷筒节成形后的厚度δs不小于该部件的名义厚度δn减去钢板负偏差C1(即凸形封头和热卷筒节成形后实测的最小厚度δs)。 (2)冷卷筒节投料的钢材厚度δs不得小于其名义厚度δn减去钢板负偏差C1(即冷卷筒节钢材投料时实测的最小厚度δs)。 (3)设计压力p—设定容器顶部的最高压力,与相应的设计温度一起作为设计载荷条件,其值不低于工作压力。 (4)计算压力pc—在相应设计温度下,用以确定元件厚度的压力,其中包括液柱静压力。当元件所承受的液柱静压力小于5%设计压力时,可忽略不计。 (5)机械损伤及修磨和补焊规定

  6. a.制造中应避免钢板表面的机械损伤,对尖锐伤痕及不锈钢容器防腐蚀表面的局部伤痕、刻槽等缺陷应予修磨。 b.复合板成形件

  7. 2.坡口表面要求

  8. 3.封头 (1)对拼接封头的规定

  9. (2)坡口成形后形状检查规定

  10. 4.圆筒和壳体 (1)A、B类焊接接头对口错边量b的规定 a.单层板对口错边量b

  11. b.复合钢板对口错边量b

  12. (2)焊接接头棱角规定 a.焊接在环向形成的棱角规定

  13. b.焊接在轴向形成的棱角规定

  14. (3)对不等板厚焊接对口削薄和堆焊的规定 a.下列不等板厚对接必须削薄或堆焊 当δs2≤10mm且δs1-δs2>3mm及δs2>10mm 且δs1-δs2≥0.3δs2或>5mm时必须削薄,其削薄形式如下图所示: 单面削薄:L1≥3(δs1-δs2)

  15. 双面削薄:L1、L2≥3(δs1-δs2) 堆焊方法:按削薄相同要求采用堆焊 L1、L2≥3(δs1-δs2)

  16. b.下列不等板厚对接无须削薄及对口错边量规定 当δs2≤10mm且δs1-δs2>3mm及δs2>10mm且δs1-δs2≤0.3δs2或≤5mm时无须削薄,对口错边量b以较薄板厚度为基准确定,两板厚度的差值不计入对口错边量。 注:此表中B类焊接接头包括球形封头及与圆筒连接的环向焊接接头,表中δs取δs2。

  17. L mm l mm 壳体长度 ( ) 直度公差 ⊿ ( ) ≤ 30 1 ‰ l JB4710 >30 按 规定 (4)壳体直线度允差⊿l规定 除图样另有规定外,⊿l应符和下表 检查方法: 壳体直线度检查按A向图示,即沿壳体0o、90o、180o、270o四个方位进行,用φ0.5mm的细钢丝测量。当壳体厚度不同时,计算直线度时应减去厚度差。

  18. (5)筒节最小长度和组装要求 相邻圆筒A类接头焊缝边缘的距离以及封头A类接头焊缝的端点与相邻圆筒A类接头焊缝边缘的距离按下图规定

  19. (6)法兰、接管的装配要求 法兰面应垂直于接管或圆筒的主轴中心线,接管法兰应保证法兰面的水平或垂直,其偏差要求按下图所示,特殊要求按图样规定。

  20. (7)直立容器底座圈、底板上的地脚螺栓通孔分布、尺寸及中心圆直径允差规定

  21. (8)容器内件和壳体焊接的焊缝边缘应尽量避开圆筒间相焊及圆筒与封头相焊的焊缝,详见下图

  22. (9)容器上凡被补强圈、支座、垫板等覆盖的焊缝,均应打磨至与母材齐平,详见下图

  23. (10)承受内压的容器组装完成后, 按下图检查壳体的圆度

  24. (11)承受外压及真空容器组装后,按 下图所示检查壳体的圆度

  25. 样板弦长等于下图查得弦长的两倍

  26. 壳体圆度e按下图查取,当D0/δe及L/D0交点落在e=1.0δe曲线上方时,按图上标注;当D0/δe及L/D0交点落在e=0.2δe曲线下方时,按图上标注。壳体圆度e按下图查取,当D0/δe及L/D0交点落在e=1.0δe曲线上方时,按图上标注;当D0/δe及L/D0交点落在e=0.2δe曲线下方时,按图上标注。

  27. 圆筒、球壳或锥壳的L与D0值分别按下图规定选取:圆筒、球壳或锥壳的L与D0值分别按下图规定选取:

  28. 5.法兰和平盖 (1)容器法兰按JB4700~JB4707进行加 工,管法兰按相应标准要求进行加工 (2)平盖和筒体端部的加工按以下规定: a.螺栓孔或通孔的中心圆直径以及相邻两孔弦长允差为±0.6mm;

  29. 任意两孔弦长允差按下表规定: b.螺孔中心线与端面的垂直度允差不得大于0.25%

  30. c.螺纹基本尺寸按GB196《普通螺纹基本尺寸》的规定

  31. 螺纹公差带的大小由公差值确定 螺纹公差按GB197《普通螺纹公差与配合》的规定:

  32. d.螺孔的螺纹精度一般为中等精度,按相应国家标准选取。

  33. 6.螺栓、螺柱和螺母 (1)公称直径不大于M48的螺栓、螺柱和螺母按相应国家标准制造

  34. (2)容器法兰螺柱按JB4707等长双头螺柱制造,其螺纹基本尺寸和公差按5.(2)c。

  35. 螺柱尺寸 mm *L0为螺纹长度的允差+2t,t为粗牙螺纹的螺距 L的极限偏差 mm

  36. (3)公称直径大于M48的螺柱和螺母制造,其螺纹按5.(2)c外,还应按以下规定: a.有热处理要求的螺柱规定如下: 供做力学性能试验的同一钢号、同一炉号、同一断面尺寸和同一热处理制度,同时投产的螺柱毛坯为一批。每批取一件进行试验。试样取样方向为纵向,直径不大于40mm的毛坯,试样纵轴应位于毛坯中心;直径大于40mm的毛坯,试样纵轴应位于毛坯半径的1/2处。试样距毛坯端部的距离不得小于毛坯的直径,但拉伸试样头部不受此限制。试样数量为拉力试样一个、冲击试样三个。

  37. b.其它要求按下图所示:
