  1. XML - Aufbau und Struktur -mit Einsatz im B2B Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  2. Geschichte Ablauf: Geschichte - SGML - HTML- XML - Zusammen- hänge - Abgrenzung Grundlagen XML im B2B Fazit SGML 1986 HTML 1990 XML 1998 XHTML 1999 Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

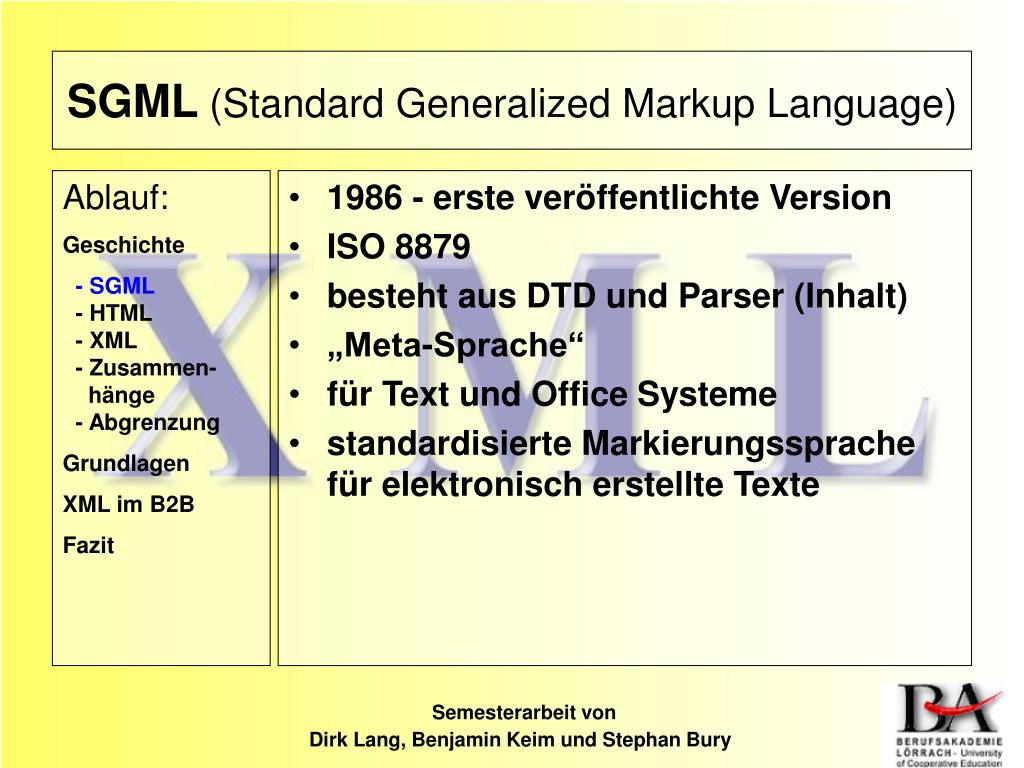

  3. SGML(Standard Generalized Markup Language) Ablauf: Geschichte - SGML - HTML - XML - Zusammen- hänge - Abgrenzung Grundlagen XML im B2B Fazit • 1986 - erste veröffentlichte Version • ISO 8879 • besteht aus DTD und Parser (Inhalt) • „Meta-Sprache“ • für Text und Office Systeme • standardisierte Markierungssprache für elektronisch erstellte Texte Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

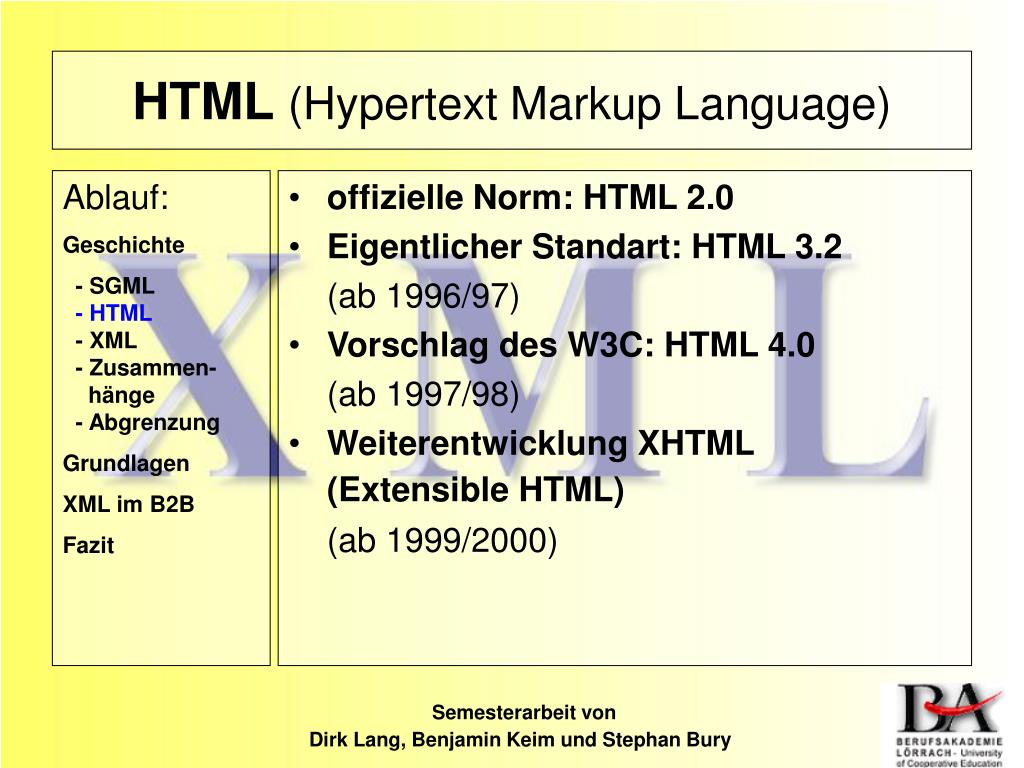

  4. HTML (Hypertext Markup Language) Ablauf: Geschichte - SGML- HTML - XML - Zusammen- hänge - Abgrenzung Grundlagen XML im B2B Fazit • offizielle Norm: HTML 2.0 • Eigentlicher Standart: HTML 3.2 (ab 1996/97) • Vorschlag des W3C: HTML 4.0 (ab 1997/98) • Weiterentwicklung XHTML (Extensible HTML) (ab 1999/2000) Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

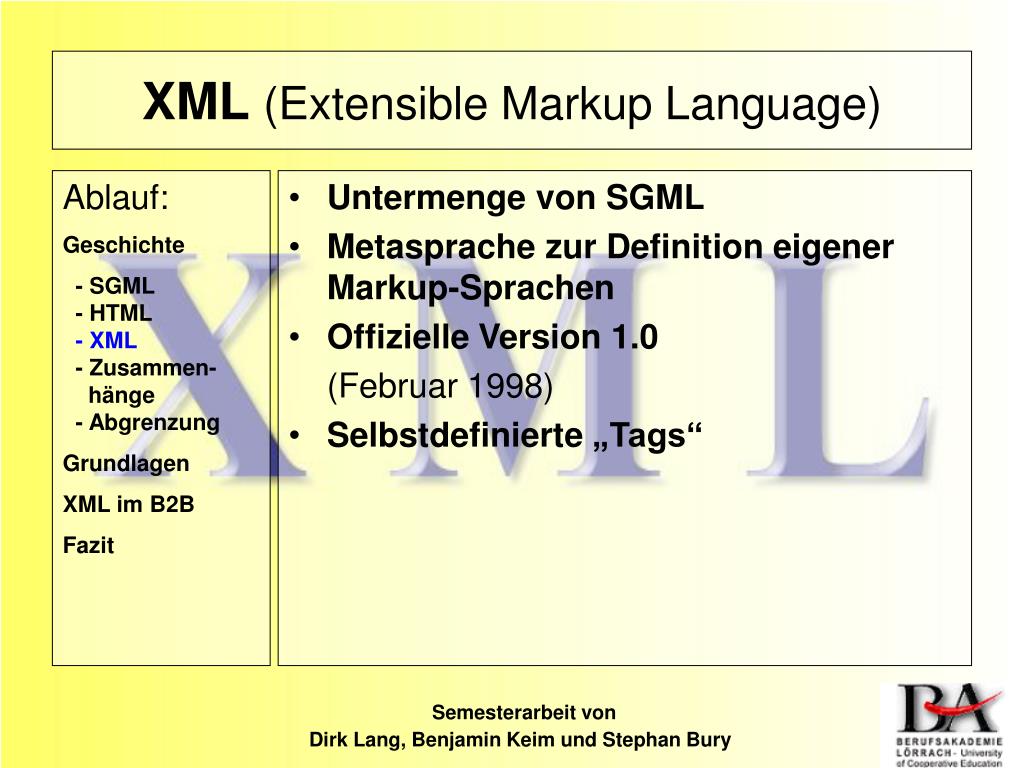

  5. XML (Extensible Markup Language) Ablauf: Geschichte - SGML - HTML - XML - Zusammen- hänge - Abgrenzung Grundlagen XML im B2B Fazit • Untermenge von SGML • Metasprache zur Definition eigener Markup-Sprachen • Offizielle Version 1.0 (Februar 1998) • Selbstdefinierte „Tags“ Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  6. Zusammenhänge Ablauf: Geschichte - SGML - HTML- XML- Zusammen- hänge- Abgrenzung Grundlagen XML im B2B Fazit SGML HTML Metasprachen definiert XML XHTML Auszeichnungssprachen Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  7. Abgrenzung Ablauf: Geschichte - SGML - HTML- XML - Zusammen- hänge- Abgrenzung Grundlagen XML im B2B Fazit Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  8. Grundlagen Ablauf: Geschichte Grundlagen - DTD - XML - XSL - Resumee - Möglichkeiten XML im B2B Fazit • DTD • DTD (Document Type Definition) • Beispiel • XML • XML (eXtensible Markup Language) • Beispiel • Zugriff • XSL • XSL (eXtensible Stylesheet Language) • Beispiel • Anforderungen • Resumee • Möglichkeiten Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  9. DTD (Document Type Definition) Ablauf: Geschichte Grundlagen - DTD - XML - XSL - Resumee - Möglichkeiten XML im B2B Fazit • Dienen als Schablone • Spezifikation der Struktur eines XML-Dokuments • Definieren • Erlaubte Elemente • deren Attribute und • Mögliche Schachtelung sowie • Entitys • Einschränkungen: • Keine objektorientierten Konstrukte • Keine XML-Syntax Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  10. DTD Beispiel Ablauf: Geschichte Grundlagen - DTD - XML - XSL - Resumee - Möglichkeiten XML im B2B Fazit <!ELEMENT bestellung ((position)+, kundendaten, endbetrag-netto, endbetrag-brutto)> <!ATTLIST bestellung bestnr CDATA #REQUIRED> <!ELEMENT position (artikelnr, artikelbez, anzahl, rabattnr, preis)> <!ELEMENT kundendaten (kundennr, firma, strasse, plz, ort, land)> <!ELEMENT artikelnr (#PCDATA)> <!ELEMENT artikelbez (#PCDATA)> usw. Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

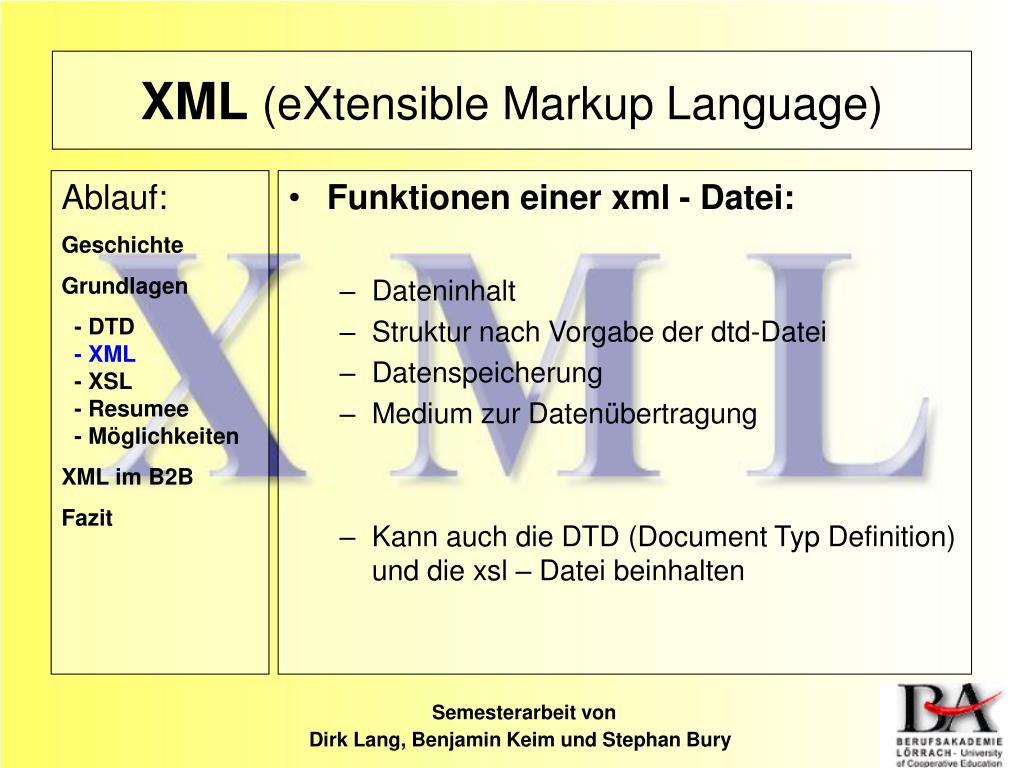

  11. XML (eXtensible Markup Language) Ablauf: Geschichte Grundlagen - DTD- XML - XSL - Resumee - Möglichkeiten XML im B2B Fazit • Funktionen einer xml - Datei: • Dateninhalt • Struktur nach Vorgabe der dtd-Datei • Datenspeicherung • Medium zur Datenübertragung • Kann auch die DTD (Document Typ Definition) und die xsl – Datei beinhalten Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  12. Beispiel einer xml - Datei Ablauf: Geschichte Grundlagen - DTD- XML - XSL - Resumee - Möglichkeiten XML im B2B Fazit <?xml version="1.0" encoding="UTF-8"?> <?xml-stylesheet type="text/xsl" href="http://wi.ba-loerrach.de/~burys/xml-beispiel/xsltest.xsl"?> <!DOCTYPE bestellung PUBLIC "" "http://wi.ba-loerrach.de/~burys/xml-beispiel/dtdtest.dtd"> <bestellung bestnr=“2626“> <position> <artikelnr>0321365</artikelnr> <artikelbez>Schreibtisch</artikelbez> <anzahl>2</anzahl> ... <preis>429,95</preis> </position> <kundendaten> <kundennr>32165</kundennr> ... </kundendaten> <endbetrag-netto>429,95</endbetrag-netto> <endbetrag-brutto>489,72</endbetrag-brutto> </bestellung> Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  13. Zugriff auf die Daten Ablauf: Geschichte Grundlagen - DTD- XML - XSL - Resumee - Möglichkeiten XML im B2B Fazit • Parser: • XERCES • MSXML (in Internet Explorer) • Oracle XML Parser • Java XML API • Ansicht der xml - Datei: • In Strukturform im Browser Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  14. XSL (eXtensible Stylesheet Language) Ablauf: Geschichte Grundlagen - DTD - XML- XSL- Resumee - Möglichkeiten XML im B2B Fazit • Was sind die Funktionen einer xsl – Datei? • Umformung der Struktur • Darstellung der Struktur (z.B. durch Einfügen des Dateninhalts in HTML) • Navigation durch die Dokumentstruktur • Formatierung • Wie wird das umgesetzt? • XSLT • XPATH • FO (Formatting Objects) Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  15. Beispiel einer xsl - Datei Ablauf: Geschichte Grundlagen - DTD - XML- XSL- Resumee - Möglichkeiten XML im B2B Fazit <?xml version="1.0" encoding="UTF-8"?> <xsl:stylesheet version="1.0" xmlns:xsl="http://www.w3.org/1999/XSL/Transform" xmlns:fo="http://www.w3.org/1999/XSL/Format"> <xsl:template match="/"> <html><head></head><body> <h1>Bestellung</h1> <table border="1"> <tr> <th>Art.-Nr.</th><th>Bezeichnung</th><th>Anzahl</th> <th>Rabatt-Kz.</th><th>Preis</th> </tr> <xsl:for-each select="bestellung/position"> <xsl:sort select="artikelnr"/> <tr> <td><xsl:value-of select="artikelnr"/></td> <td><xsl:value-of select="artikelbez"/></td> ... </tr> </xsl:for-each> ... Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  16. Anforderungen für xsl Ablauf: Geschichte Grundlagen - DTD - XML- XSL- Resumee - Möglichkeiten XML im B2B Fazit • Auf alle Fälle: • XSLT – Prozessor (wandelt die xml – Datei anhand der xsl – Tags in der xsl – Datei um) • z.B. Xalan, Oracle XML Parser • Aus den verschiedenen Anwendungen ergeben sich: • Browser (mit XSLT – Prozessor) • Webserver mit XSLT – Prozessormodul Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  17. dtd Parser XSLT –Prozessor xmlhtmltxt xml xsl Resumee der XML - Struktur Ablauf: Geschichte Grundlagen - DTD - XML - XSL- Resumee - Möglichkeiten XML im B2B Fazit wohlgeformt?gültig? Wandelt um Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  18. Möglichkeiten Ablauf: Geschichte Grundlagen - DTD - XML - XSL - Resumee- Möglichkeiten XML im B2B Fazit • Datenaustausch: • Struktur • Selbst definierte bzw. Branchenspezifische Struktur • Einfache Navigation durch die Struktur • Umformbarkeit: • XSLT und XSLT – Prozessoren • Jedes Datenformat als Zielformat möglich (auch EDI – Formate) • Webeinsatz • Datenaustausch Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  19. XML im B2B Ablauf: Geschichte Grundlagen XML im B2B - Voraussetzung - Datenbanken - Ansätze - Bedeutung Fazit • Voraussetzung: • B2B Business to Business • Bestandteile • Mittel • Datenbanken : • XML in Tabellen • XED (Xml Enabled Database)Bsp.: Oracle 9i • NXD (Native XML Database)Bsp.: Tamino • Ansätze: • Tamino • BizTalk • Praktisches Beispiel • Bedeutung Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  20. Voraussetzungen Ablauf: Geschichte Grundlagen XML im B2B - Voraussetzung- Datenbanken - Ansätze - Bedeutung Fazit • B2B - Business to Business : Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  21. Voraussetzungen Ablauf: Geschichte Grundlagen XML im B2B - Voraussetzung- Datenbanken - Ansätze - Bedeutung Fazit • Datenhaltung • Kundendaten,Artikelstamm,... • Datenaustausch • Bestellungen,Rechnungen,... übermittelnStammdaten updaten • Datenverarbeitung • Bestellungen,... erfassen • Datendarstellung • Bestellung,... lesen Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  22. Voraussetzungen Ablauf: Geschichte Grundlagen XML im B2B - Voraussetzung- Datenbanken - Ansätze - Bedeutung Fazit • Datenhaltung • NXD / XED • Datenaustausch • XML-Dateien • Datenverarbeitung • Applikation mit XML-Integrationmit Hilefe von Developer Kits • Datendarstellung • Browser mit XSLT-Prozessoren / Parser Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  23. XML in Tabellen Ablauf: Geschichte Grundlagen XML im B2B - Voraussetzung- Datenbanken- Ansätze - Bedeutung Fazit <?xml version=1.0?> <Bestellung> <Kunde> </Kunde> <Artikel> </Artikel> </Bestellung> Bestell ID Artikel ID Kunden ID Artikel ID Kunden ID Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  24. XML in Tabellen ? Ablauf: Geschichte Grundlagen XML im B2B - Voraussetzung- Datenbanken- Ansätze - Bedeutung Fazit XML Daten Tabelle Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  25. XED (Xml Enabled Database) Ablauf: Geschichte Grundlagen XML im B2B - Voraussetzung- Datenbanken- Ansätze - Bedeutung Fazit • Bsp.: Oracle 9i • Xml-Developer Kit • XmlType • Vorteil: In vielen Betrieben bereitsvorhandene Datenbankkann genutzt werden Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  26. NXD / Tamino Plattform Ablauf: Geschichte Grundlagen XML im B2B - Voraussetzung- Datenbanken- Ansätze - Bedeutung Fazit Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  27. Rolle von XML Ablauf: Geschichte Grundlagen XML im B2B - Voraussetzung- Datenbanken- Ansätze - Bedeutung Fazit XML im E-Business : Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  28. Implementation (Bsp.:BizTalk) Ablauf: Geschichte Grundlagen XML im B2B - Voraussetzung- Datenbanken- Ansätze - Bedeutung Fazit Semesterarbeit von Dirk Lang, Benjamin Keim und Stephan Bury

  29. Beispiel: Lufthansa Ablauf: Geschichte Grundlagen XML im B2B - Voraussetzung - Datenbanken- Ansätze- Bedeutung Fazit XML zwischen autonomen Systemen:

  30. XML zwischen Unternehmen Ablauf: Geschichte Grundlagen XML im B2B - Voraussetzung - Datenbanken - Ansätze- Bedeutung Fazit • Bedeutung von XML im B2B: • Einheitliches Datenformat • Eigene Architektur und Middleware • Entwicklungs-Plattformen • XML-Protokolle • Integration in Datenbanken Folgen: • Kopplung autonomer IT-Systeme • Unterstützt Abbildung von Geschäftsprozessen • Unterstützt die Supply-Chain • Unterstützt von Wissens- Informationsmanagement

  31. Fazit Ablauf: Geschichte Grundlagen XML im B2B Fazit XML bietet einen großen Funktionsumfang und eine breite Akzeptanz als neuer Standard zur internen und externen Kommunikation zwischen einzelnen Unternehmen ! Vielen Dank für Ihre Aufmerksamkeit !
