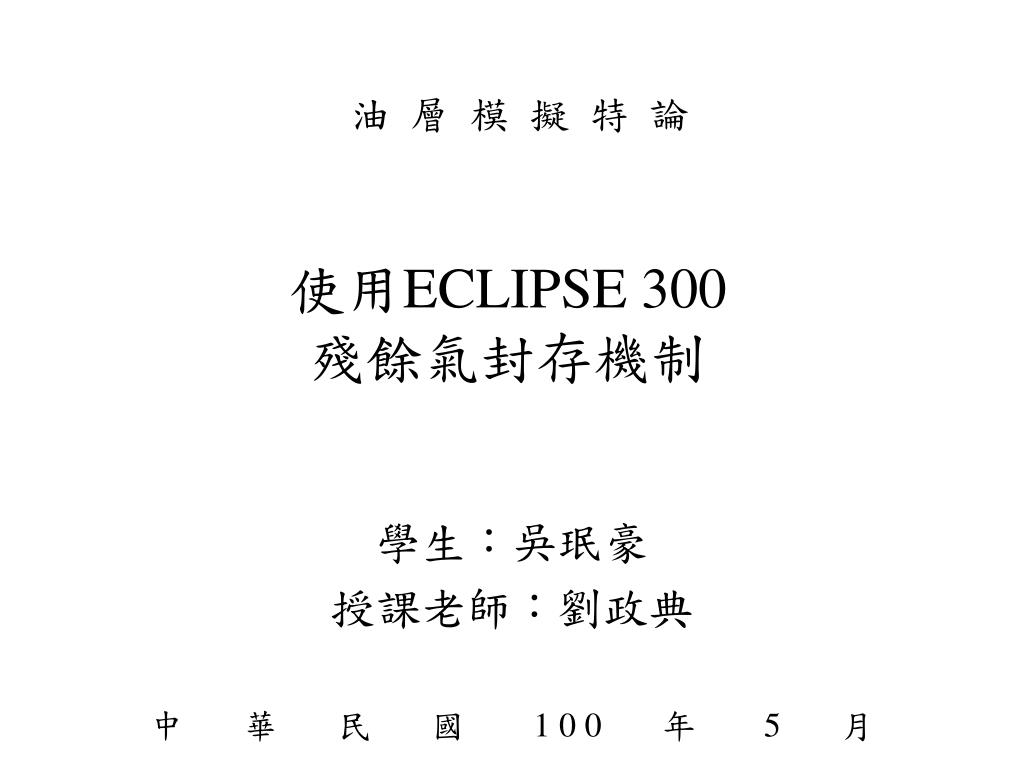

  1. 油 層 模 擬 特 論 使用ECLIPSE300殘餘氣封存機制 學生：吳珉豪 授課老師：劉政典 中 華 民 國 100 年 5 月

  2. 大綱 • 作業 • 修改部分 • Mobile CO2、Aqueous CO2 and Immobile CO2與時間關係圖 • 小結

  3. 作業 • 使用ECLIPSE300建立殘餘氣封存機制

  4. Data檔修改的部分 • RUNSPEC 加入HYSTER指令 • PROPS 輸入Drainage curve與 Imbibition curve • REGIONS 輸入SATNUMand IMBNUMkeyword

  5. RUNSPECSection 加入HYSTER指令： This indicates that the Hysteresis option is required. Separate saturation function tables are used for drainageand imbibition. The imbibition table numbers should be identified using IMBNUM in theREGIONS section. 使用的table數目

  6. PROPS Section - PROPS

  7. PROPS Section - WSF 在WSFcolumn 輸入Drainage curve與 Imbibition curve Table 1. Drainage curves Table 2. Imbibition curves

  8. PROPS Section -GSF 在GSFcolumn 輸入Drainage curve與 Imbibition curve Table 1. Drainage curves Table 2. Imbibition curves 指定所使用的Model，與殘餘氣的設計(Killough’sHysteresis Model used for both wetting and non-wetting phases) KR - Apply the Hysteresis Model to the relative permeability only, using the model selected in Item 2. RETR - When an imbibition process on a scanning imbibition curve is reversed into a drainage process, the secondary drainage process will re-traverse the same scanning curve.

  9. REGIONS Section 在REGIONSSection SATNUMkeyword are used for drainage processes and equilibration. IMBNUMkeyword are used for imbibition processes.

  10. Mobile CO2、Aqueous CO2 and Immobile CO2與時間關係圖 Mobile CO2 Aqueous CO2 Immobile CO2

  11. 小結 • Mobile CO2在二氧化碳注入後，與Aqueous CO2與Immobile CO2比較，仍佔相當大的比率。 • 在五百天以後的Immobile CO2慢慢增加，是因為注入結束後殘餘氣封存機制的影響。 • 注入結束後，Mobile CO2些許減少，而Aqueous CO2與Immobile CO2些微增加。

  12. 報告結束 謝謝指教
