RESUMEN DE LA EXPOSICIÓN

IMPLANTACION DEL SISTEMA DE COMBUSTION TUBERIA CON INYECTOR INCORPORADO EN UNA COCINA A GAS REALIZADO EN LA EMPRESA MABE ECUADOR. RESUMEN DE LA EXPOSICIÓN. OBJETIVO METODOLOGIA SISTEMA TUBO VENTURI SISTEMA TUBERIA CON INYECTOR INCOPORADO CALCULOS PRUEBAS DE LABORATORIO COMPARATIVO DE COSTO

kimo
Télécharger la présentation

RESUMEN DE LA EXPOSICIÓN

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

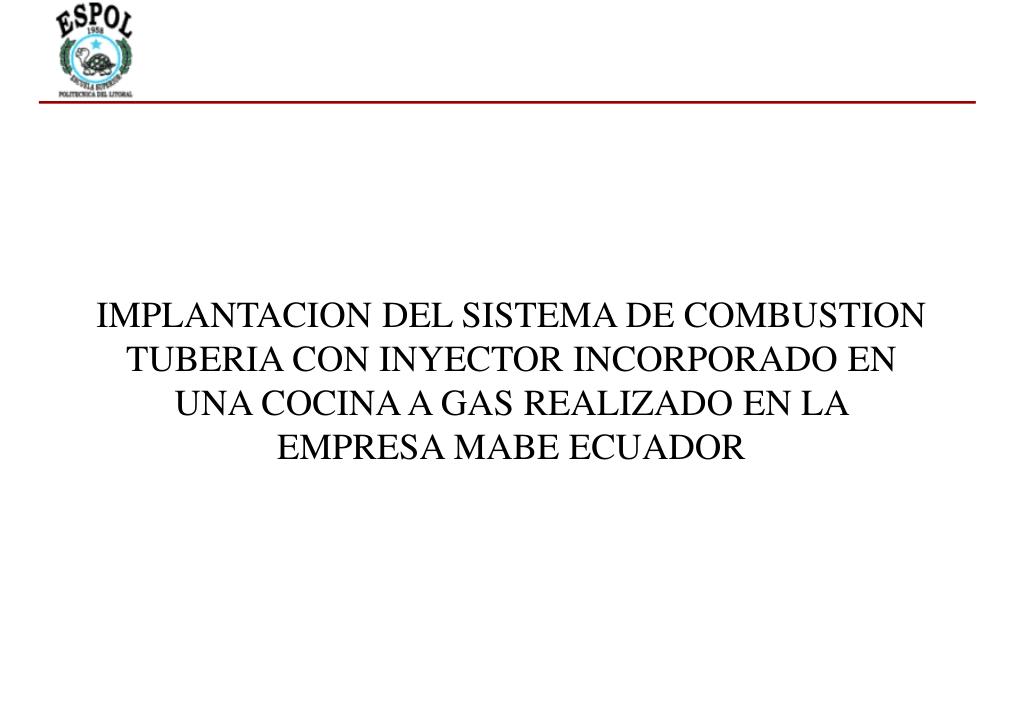

  1. IMPLANTACION DEL SISTEMA DE COMBUSTION TUBERIA CON INYECTOR INCORPORADO EN UNA COCINA A GAS REALIZADO EN LA EMPRESA MABE ECUADOR

  2. RESUMEN DE LA EXPOSICIÓN • OBJETIVO • METODOLOGIA • SISTEMA TUBO VENTURI • SISTEMA TUBERIA CON INYECTOR INCOPORADO • CALCULOS • PRUEBAS DE LABORATORIO • COMPARATIVO DE COSTO • REQUERIMIENTOS EN LINEAS DE ENSAMBLE • CONCLUSIONES Y RECOMENDACIONES

  3. OBJETIVO • MEJORAR LA FUNCIONALIDAD, CALIDAD, Y DURABILIDAD DEL SISTEMA DE COMBUSTION EN LOS NUEVOS MODELOS DE COCINAS QUE SE DESARROLLARON PARA EL AÑO 2002

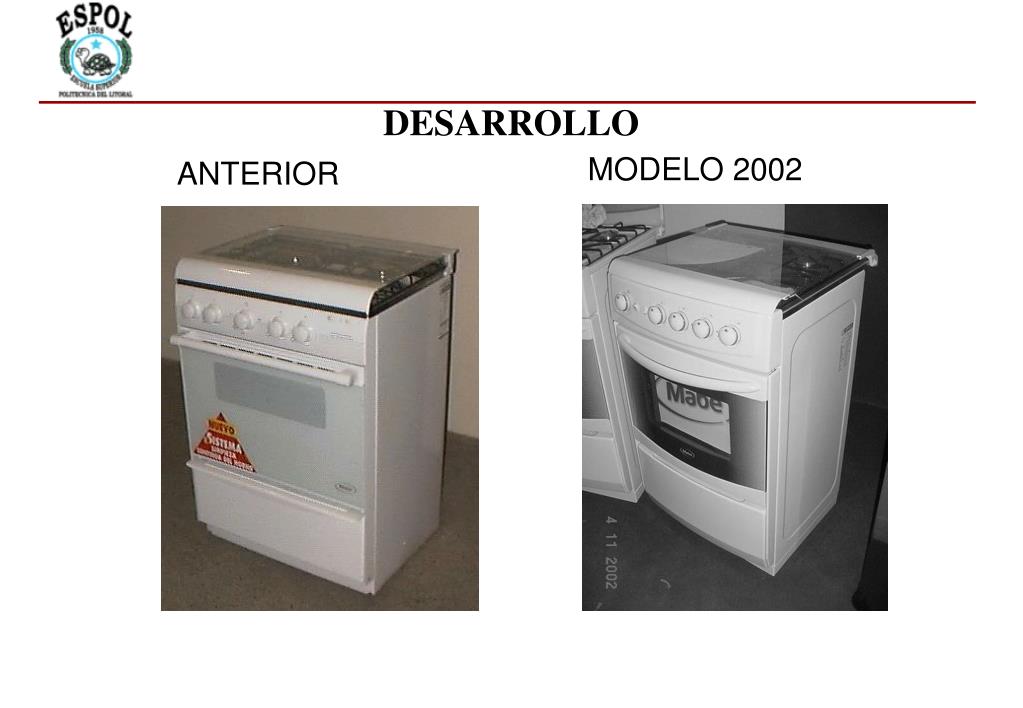

  4. DESARROLLO MODELO 2002 ANTERIOR

  5. SISTEMA DE COMBUSTION TUBO VENTURI

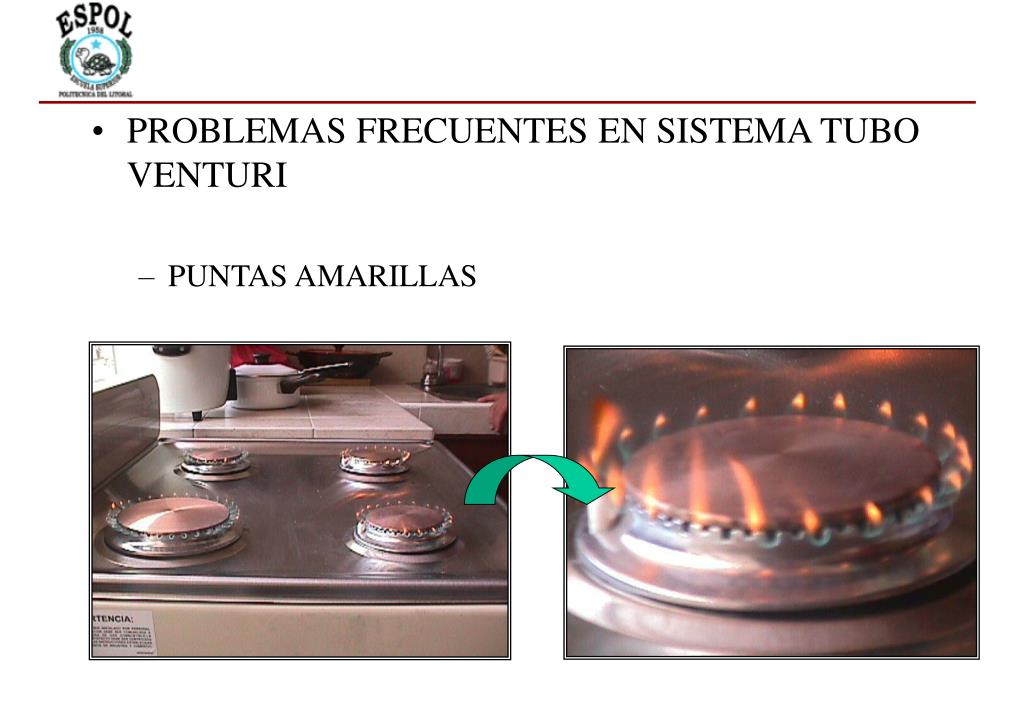

  6. PROBLEMAS FRECUENTES EN SISTEMA TUBO VENTURI • PUNTAS AMARILLAS

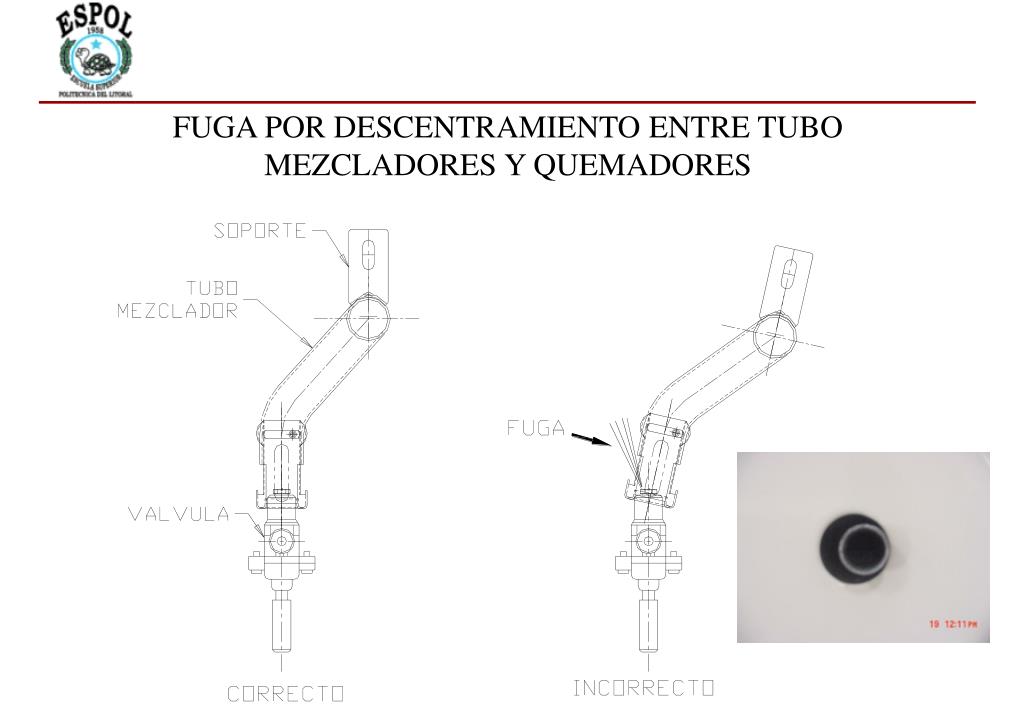

  7. FUGA POR DESCENTRAMIENTO ENTRE TUBO MEZCLADORES Y QUEMADORES

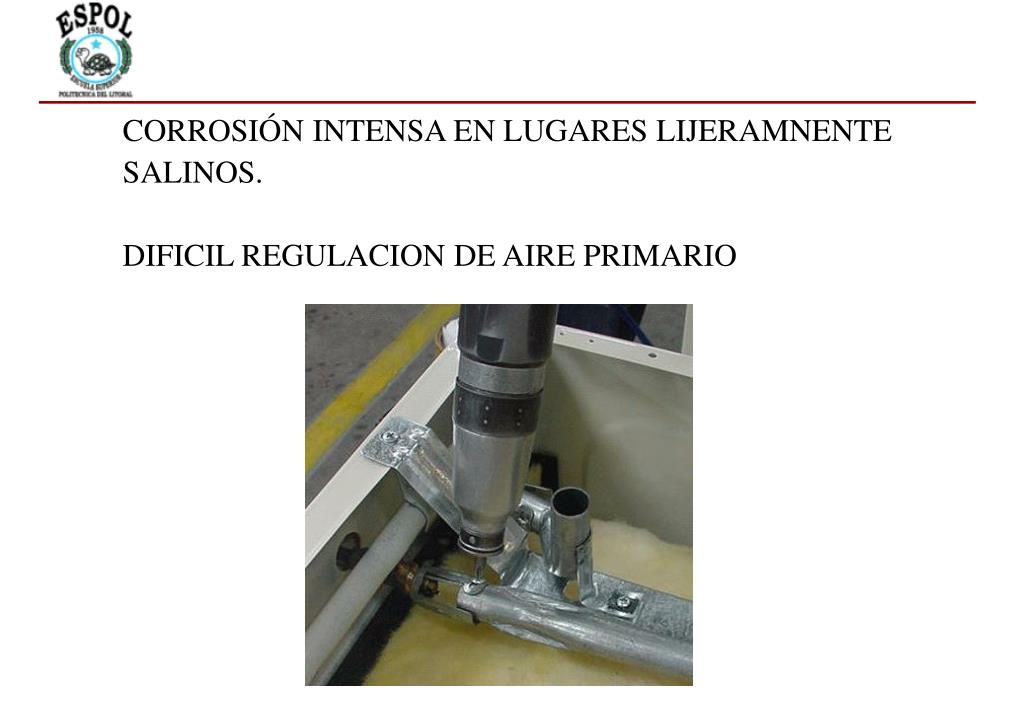

  8. CORROSIÓN INTENSA EN LUGARES LIJERAMNENTE SALINOS.DIFICIL REGULACION DE AIRE PRIMARIO

  9. SISTEMA DE COMBUSTION TUBERIA CON INYECTOR INCORPORADO

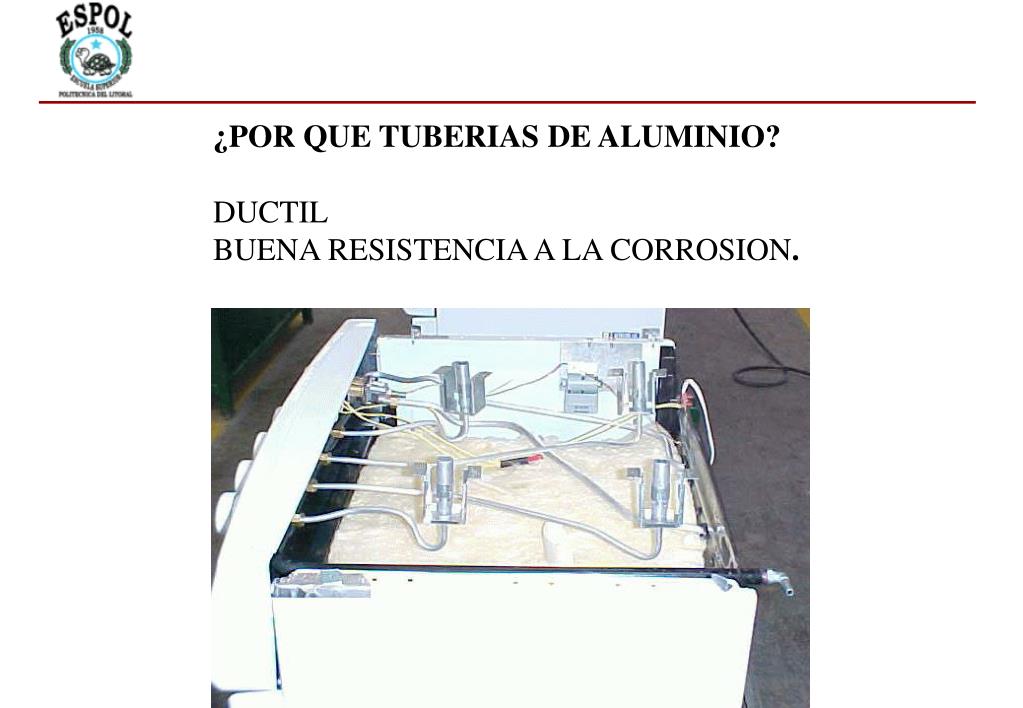

  10. ¿POR QUE TUBERIAS DE ALUMINIO?DUCTILBUENA RESISTENCIA A LA CORROSION.

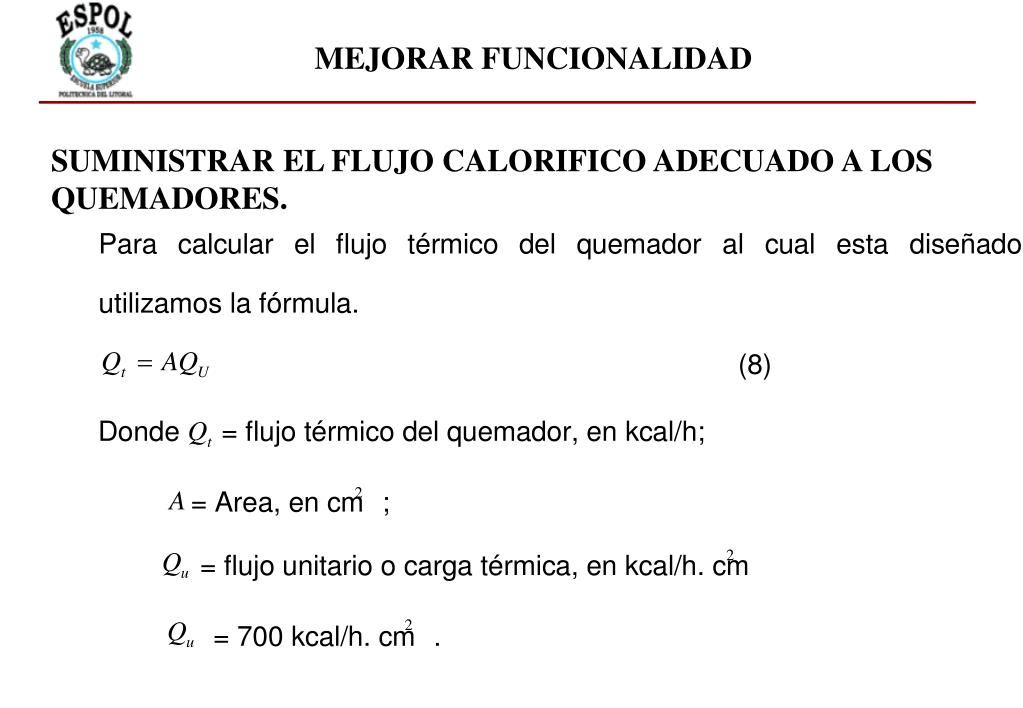

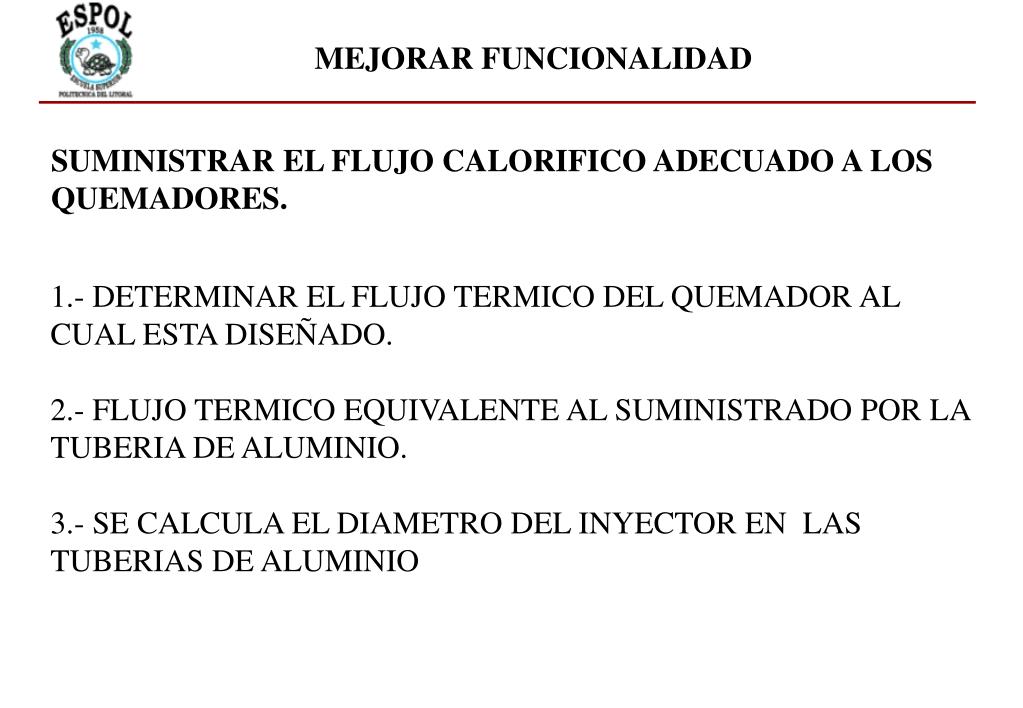

  11. MEJORAR FUNCIONALIDAD SUMINISTRAR EL FLUJO CALORIFICO ADECUADO A LOS QUEMADORES. 1.- DETERMINAR EL FLUJO TERMICO DEL QUEMADOR AL CUAL ESTA DISEÑADO.2.- FLUJO TERMICO EQUIVALENTE AL SUMINISTRADO POR LA TUBERIA DE ALUMINIO.3.- SE CALCULA EL DIAMETRO DEL INYECTOR EN LAS TUBERIAS DE ALUMINIO

  12. MEJORAR FUNCIONALIDAD SUMINISTRAR EL FLUJO CALORIFICO ADECUADO A LOS QUEMADORES.

  13. MEJOR CALIDAD DE LLAMA • ELIMINACIÓN DE PUNTAS AMARILLAS

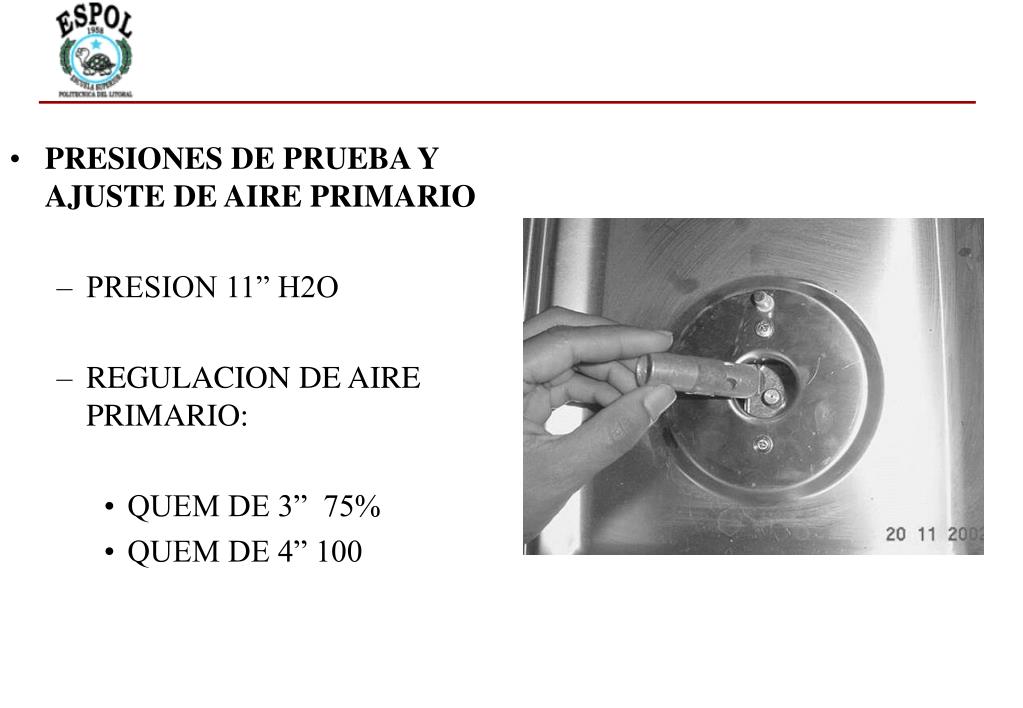

  14. PRESIONES DE PRUEBA Y AJUSTE DE AIRE PRIMARIO • PRESION 11” H2O • REGULACION DE AIRE PRIMARIO: • QUEM DE 3” 75% • QUEM DE 4” 100

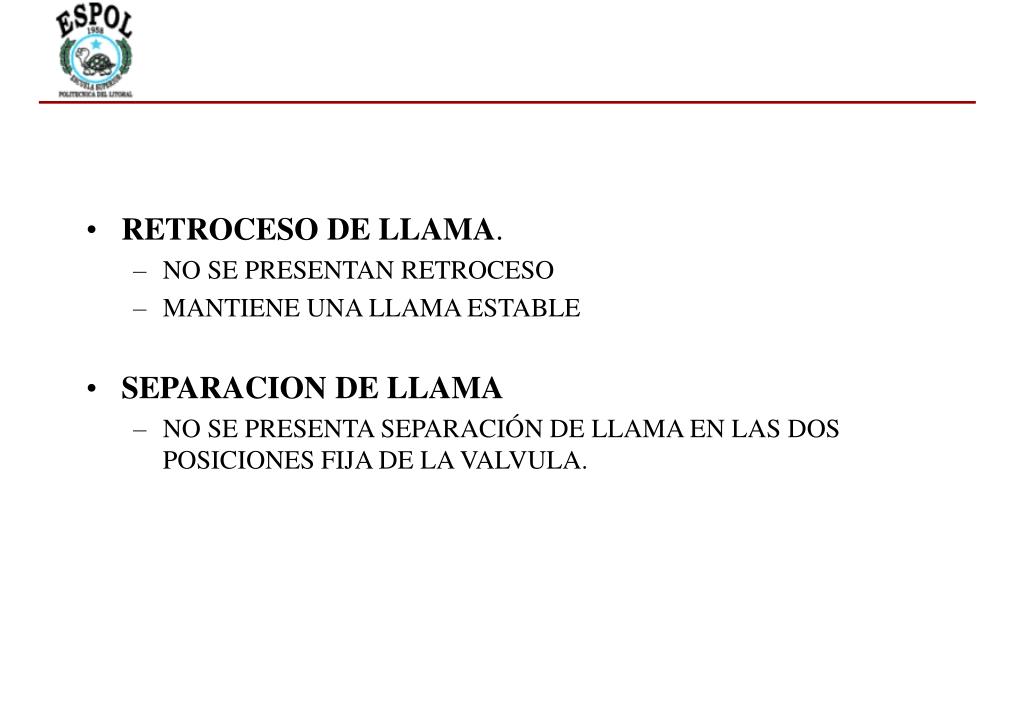

  15. RETROCESO DE LLAMA. • NO SE PRESENTAN RETROCESO • MANTIENE UNA LLAMA ESTABLE • SEPARACION DE LLAMA • NO SE PRESENTA SEPARACIÓN DE LLAMA EN LAS DOS POSICIONES FIJA DE LA VALVULA.

  16. EVALUACION GENERAL DE LOS PROBLEMAS ENCONTRADOS • ADQUISICION DE MATERIALES • TIEMPO DE APRENDIZAJE • AJUSTES AL DISEÑO PARRILLAS SUPERIORES • FUGA EN CONEXIÓN DE VALVULAS

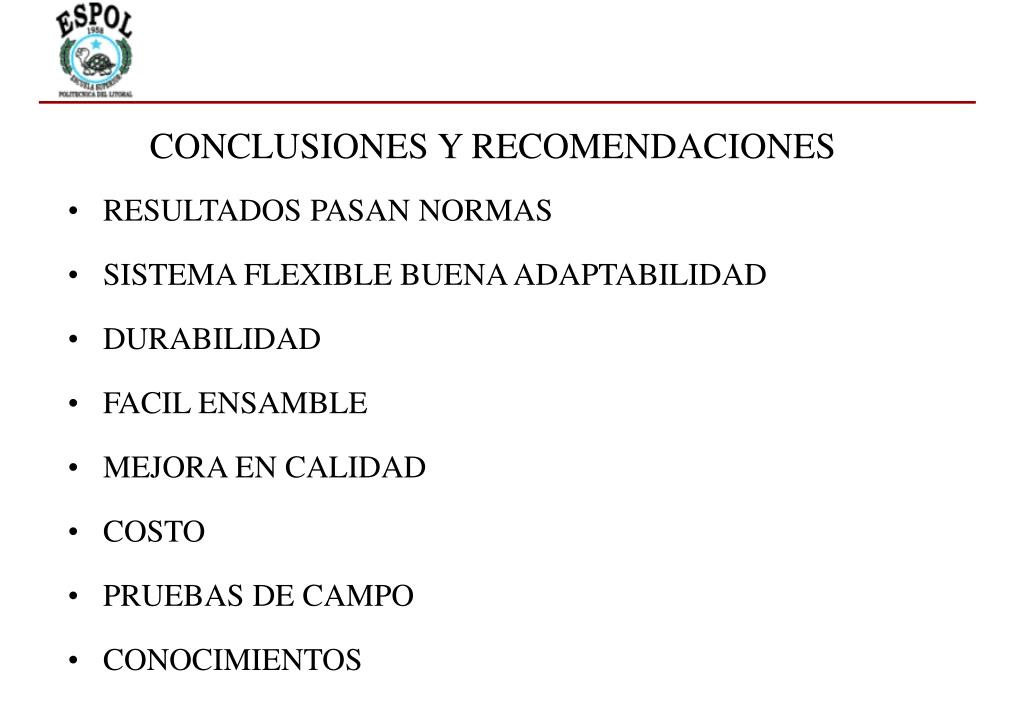

  17. CONCLUSIONES Y RECOMENDACIONES • RESULTADOS PASAN NORMAS • SISTEMA FLEXIBLE BUENA ADAPTABILIDAD • DURABILIDAD • FACIL ENSAMBLE • MEJORA EN CALIDAD • COSTO • PRUEBAS DE CAMPO • CONOCIMIENTOS
