1. 中等职业学校专业骨干教师国家级培训 Pro/Engineer零件设计

2. Pro/Engineer介绍 Pro/ENGINEER于1988年问世，是美国PTC公司开发的大型CAD/CAM/CAE集成软件，其功能涵盖三维造型设计、产品装配设计、动态模拟与仿真、工程图的生成、模具设计、数控加工、钣金件设计、铸造件设计、逆向工程、有限元分析等，包括了从产品设计到加工制造的全过程，广泛应用于汽车制造、航天航空、机械、模具家电、玩具等行业。

3. Pro/Engineer介绍

4. Pro/Engineer介绍 • 3D实体模型 • 单一资料库 • 特征式设计 • 参数式设计 Pro/E 的特性

5. Pro/Engineer介绍 应用实例 • 建立水壶体的外形 • 将水壶体挖为薄壳 • 修饰水壶体的造型设计 • 加把手 • 修饰壶体与把手结合部 • 做工程图 • 设计变更 • 检查设计变更的影响

6. Pro/Engineer介绍

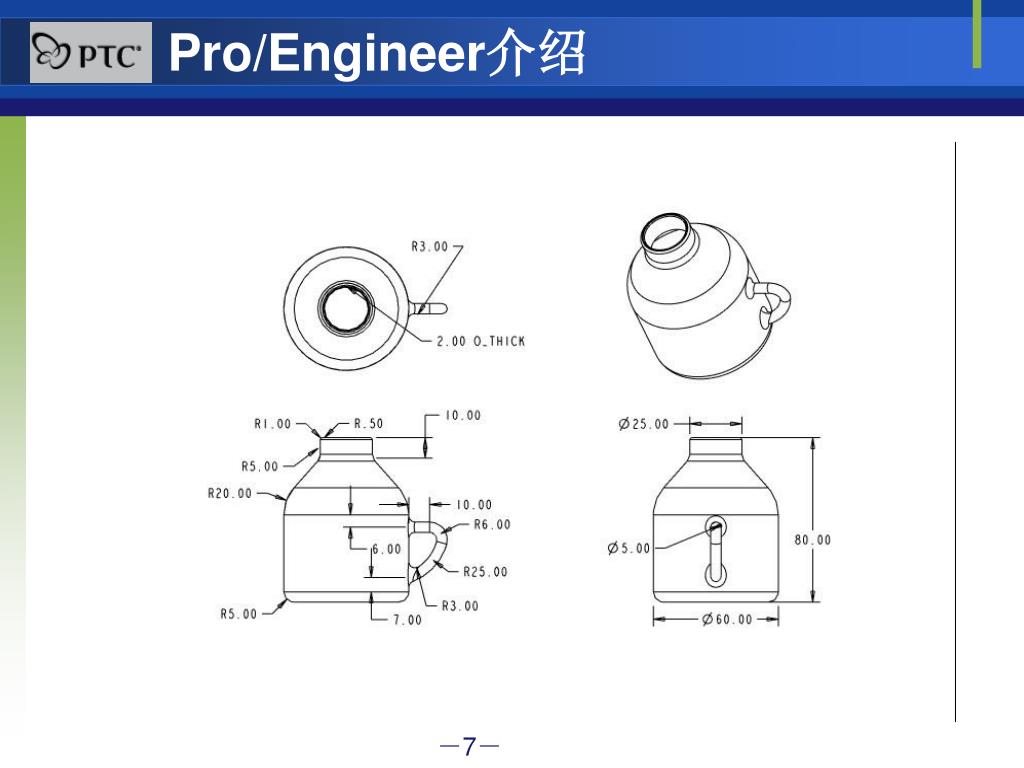

7. Pro/Engineer介绍

8. 课程内容 基本操作 草图绘制 基础特征 零件设计内容 工程特征 编辑特征 曲面特征 零件装配 工 程 图

9. 第1章 Pro/E基本操作 中等职业学校专业骨干教师国家级培训

10. Pro/E的界面 • 工作区 • 主菜单区 • 主菜单工具栏区 • 特征命令工具栏区 • 导航器窗口区 • 信息提示区 • 过滤栏

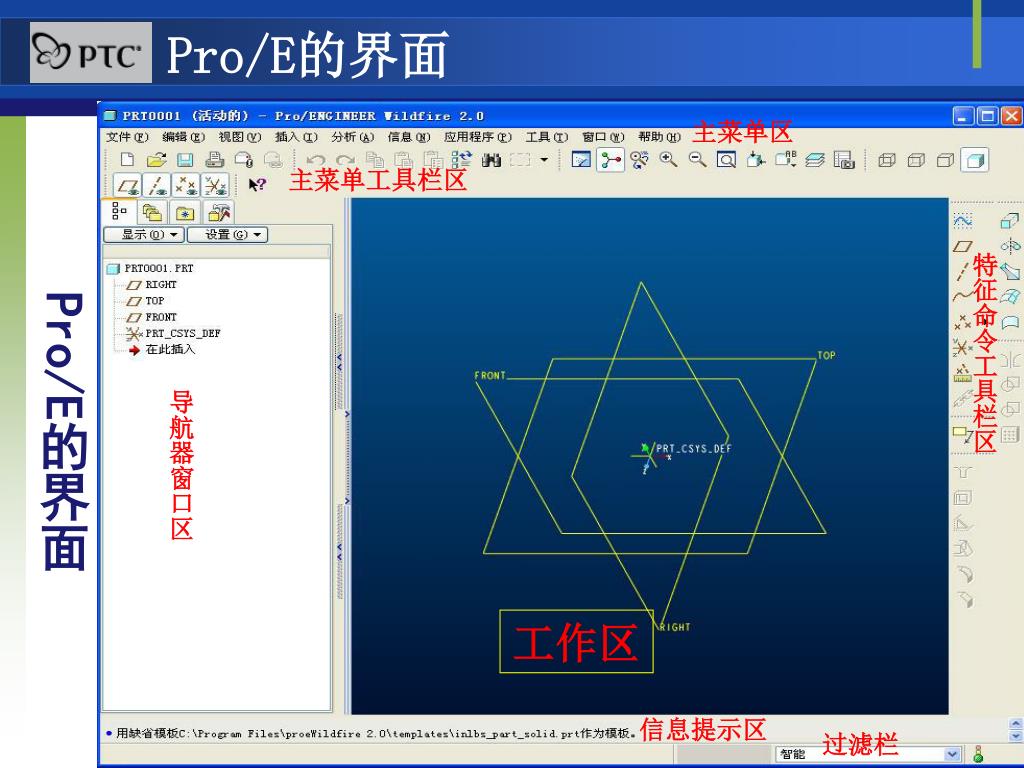

11. Pro/E的界面 主菜单区 主菜单工具栏区 Pro/E的界面 特征命令工具栏区 导航器窗口区 工作区 信息提示区 过滤栏

12. 操作和系统设置 • 设置当前工作目录 • 设置模型 • 显示方式设置 • Pro/E的环境设置 • 外观设置（即“颜色和外观”设置） • 自定义选项的设置（即“定制屏幕”） • 单位的设置

13. 三键鼠标功能 • 左键： 1、选择菜单、工具按钮 2、选择模型中的对象 3、确定文字注释位置，明确绘制 图素的始、终点等 • 中键： 等价于菜单中的“完成”项，对话框中的 “确定”钮，特征操控板中的“√”钮 1、单击中键：结束和完成当前操作 2、移动中键：旋转 3、滚动中键，或CTRL+移动中键：缩放 4、SHIFT+移动中键：平移 • 右键： 显示相应快捷菜单

14. 三键鼠标功能

15. 文件管理 • 新建 • 打开 • 设置工作目录 • 保存：将当前工作窗口中的模型以增加版 本号的方式建立一个新版本，原版 本仍存在，文件名不变 • 保存副本：可更改文件名、更改文件类型 保存文件 • 备份：可在当前目录或在其他目录中同名 备份

16. 文件管理 • 拭除：删除内存中的模型文件 • 删除：删除硬盘中的模型文件 • 关闭窗口：关闭当前模型的工作窗口， 但保留于内存中，仍可在 “文件打开”对话框中打开该 模型 • 退出：退出PRO/E系统，注意先保存后退出

17. 第2章 草图绘制 中等职业学校专业骨干教师国家级培训

18. 参数化草绘 参数化草图绘制是创建各 种零件特征的基础，它贯穿整 个零件建模过程。

19. “草绘”显示工具栏 主要用来控制草绘过程及在草 绘中是否显示尺寸及几何约束等。 • 尺寸显示 • 几何约束显示 • 网格显示 • 草绘实体端点显示

20. 草图绘制命令 • 项目选择切换按钮 • 绘制直线 • 绘制实体直线 • 绘制相切直线 • 绘制中心线 • 绘制矩形

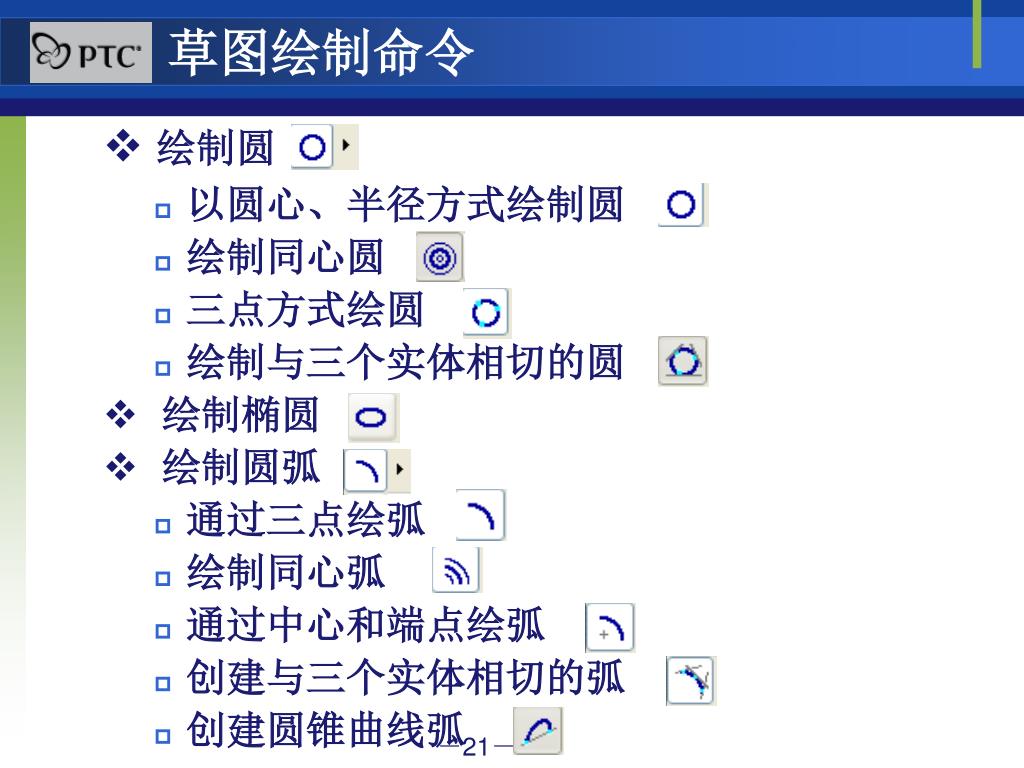

21. 草图绘制命令 • 绘制圆 • 以圆心、半径方式绘制圆 • 绘制同心圆 • 三点方式绘圆 • 绘制与三个实体相切的圆 • 绘制椭圆 • 绘制圆弧 • 通过三点绘弧 • 绘制同心弧 • 通过中心和端点绘弧 • 创建与三个实体相切的弧 • 创建圆锥曲线弧

22. 草图绘制命令 • 绘制圆角 • 创建与两图元相切的圆角 • 创建与两图元相切的椭圆圆角 • 绘制样条线 • 创建参照坐标系或参照点 • 创建参照点 • 创建参照坐标系

23. 草图标注命令 • 人工标注尺寸 • 修改尺寸值、样条几何或文本图元 • 对图元施加几何约束 • 创建文字

24. 草图标注命令 • 直线的尺寸标注 • 标注线段长度 • 标注点到线的距离 • 标注两平行线间的距离 • 标注点与点间的距离 • 角度的尺寸标注 • 标注两线段之间的夹角 • 标注圆弧的角度

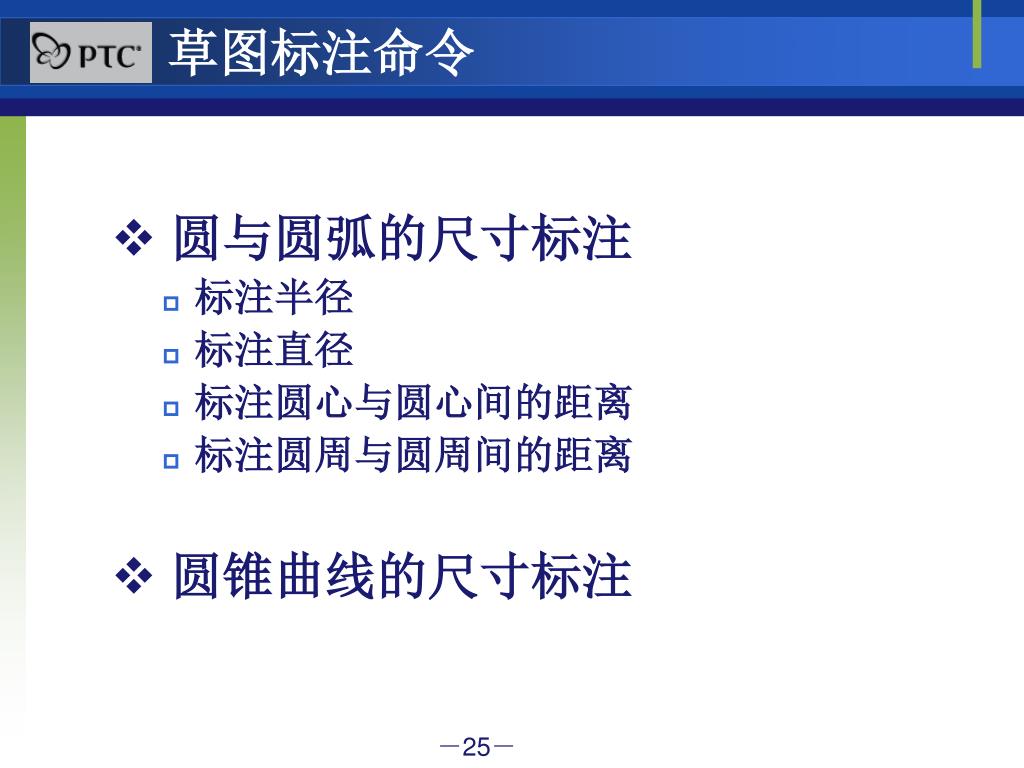

25. 草图标注命令 • 圆与圆弧的尺寸标注 • 标注半径 • 标注直径 • 标注圆心与圆心间的距离 • 标注圆周与圆周间的距离 • 圆锥曲线的尺寸标注

26. 草图标注问题 • 弱尺寸转强尺寸 • 尺寸锁定 • 如何给图形标注适当的尺寸

27. 几何约束命令 • 几何约束类型 • 竖直约束 • 水平约束 • 垂直约束 • 相切约束 • 线段中点约束 • 共心（点）约束 • 对称约束 • 相等约束 • 平行约束

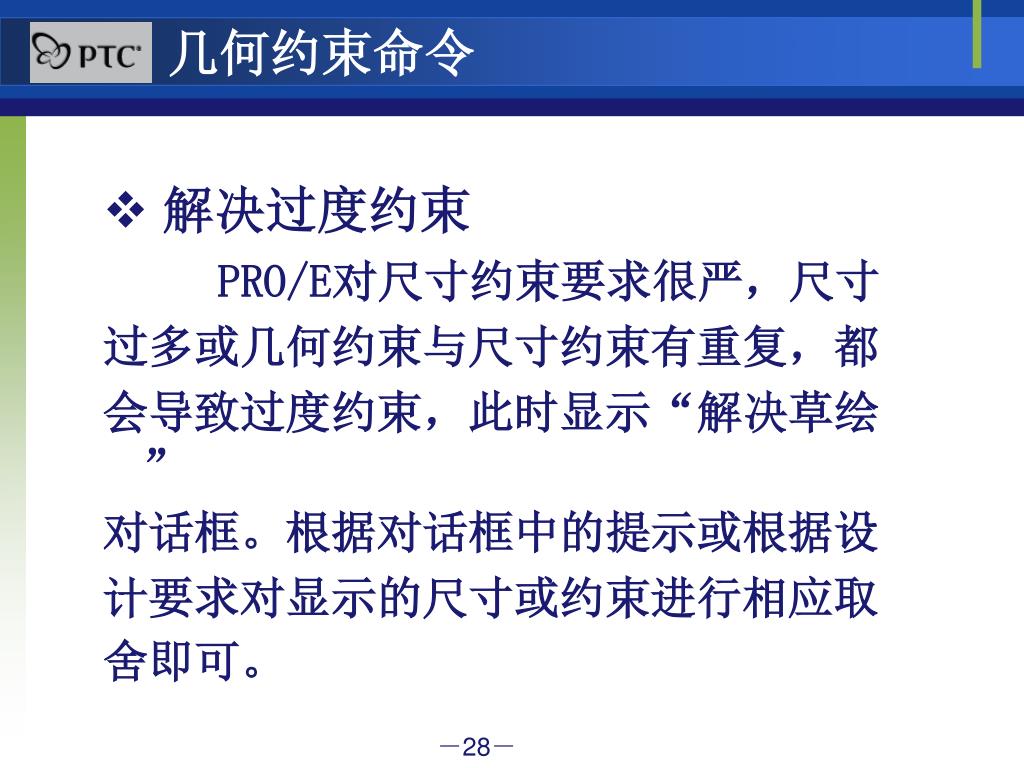

28. 几何约束命令 • 解决过度约束 PRO/E对尺寸约束要求很严，尺寸 过多或几何约束与尺寸约束有重复，都 会导致过度约束，此时显示“解决草绘” 对话框。根据对话框中的提示或根据设 计要求对显示的尺寸或约束进行相应取 舍即可。

29. 草绘编辑命令 • 修剪图元 • 动态修剪图元 • 交角修剪图元 • 分割图元 • 操作图元 • 镜像图元 • 缩放与旋转图元 • 复制图元 • 创建构建线

30. 第3章 基础特征 中等职业学校专业骨干教师国家级培训

31. 基础特征的创建 • 拉伸特征 • 旋转特征 • 扫描特征 • 混合特征 • 扫描混合特征 • 螺旋扫描特征

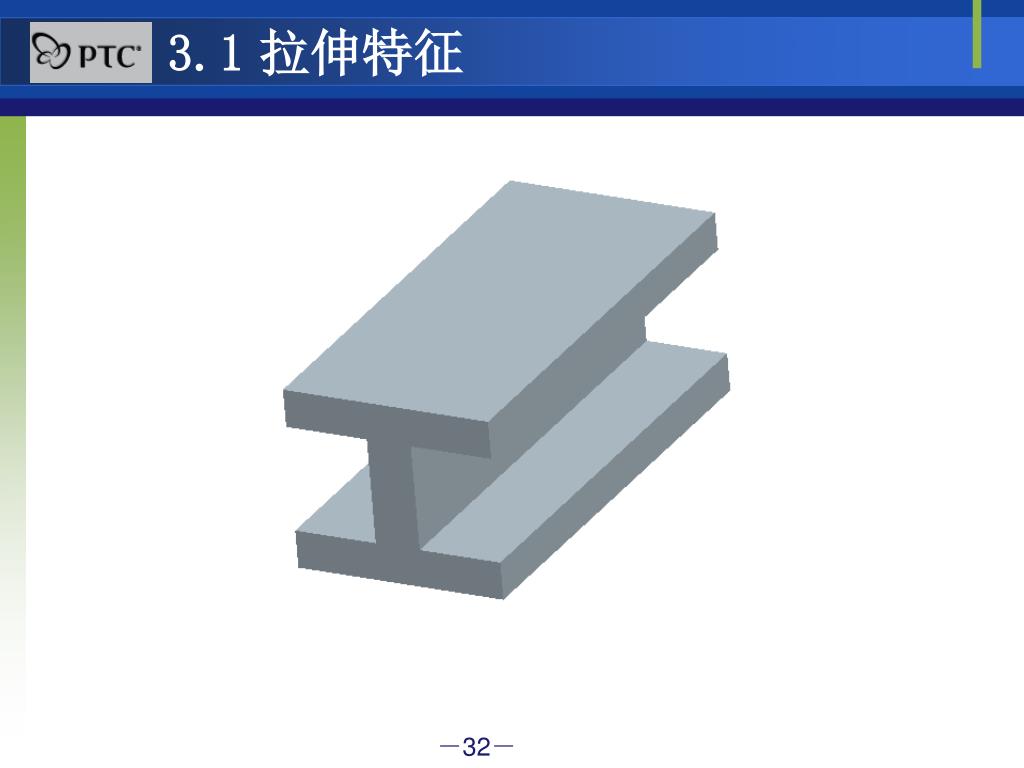

32. 3.1拉伸特征

33. 3.1拉伸特征 1.定义：将绘制的截面沿给定方向和 给定深度生成的三维特征称 为拉伸特征。它适于构造等 截面的实体特征。 2.菜单命令：[插入]/[拉伸] 拉伸工具按钮

34. 3.1 拉伸特征 3．拉伸特征操控 • 建立曲面拉伸特征 • 建立曲面拉伸特征 • 拉伸模式 按给定拉伸值沿一个方向拉伸 对称拉伸 沿一个方向拉伸到下一个曲面 拉伸到与选定曲面相交 沿一个方向拉伸到指定的点、曲线、平面或曲面 穿透

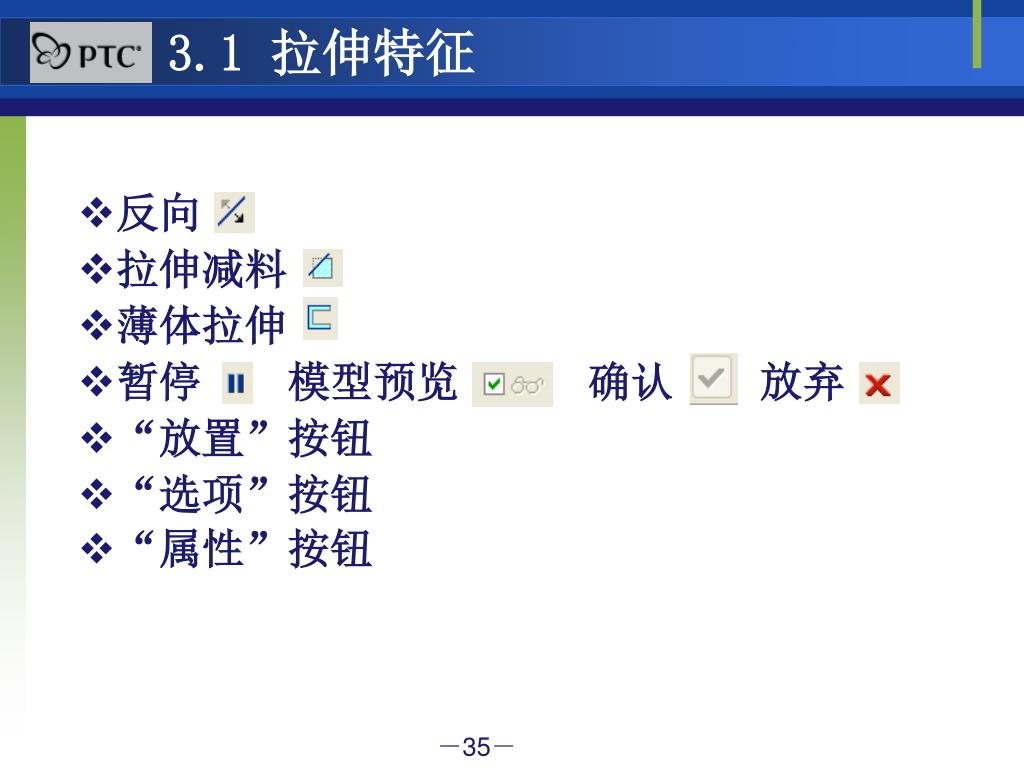

35. 3.1 拉伸特征 • 反向 • 拉伸减料 • 薄体拉伸 • 暂停 模型预览 确认 放弃 • “放置”按钮 • “选项”按钮 • “属性”按钮

36. 3.1 拉伸特征

37. 3.2 旋转特征

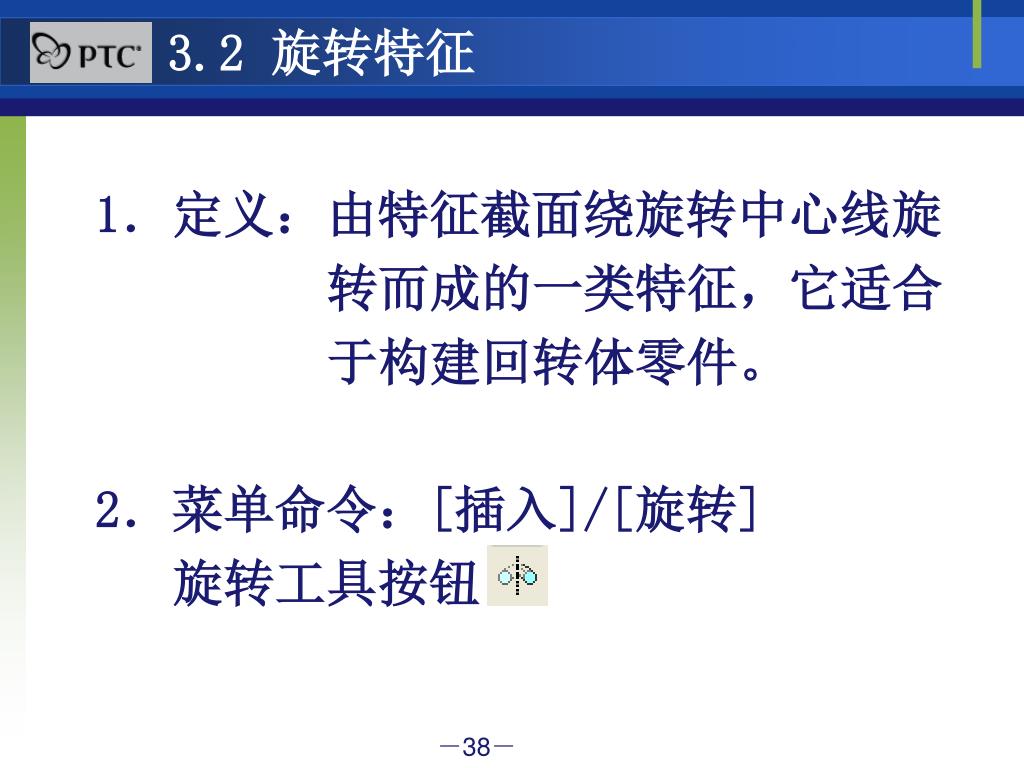

38. 3.2 旋转特征 1．定义：由特征截面绕旋转中心线旋 转而成的一类特征，它适合 于构建回转体零件。 2．菜单命令：[插入]/[旋转] 旋转工具按钮

39. 3.2 旋转特征 3．旋转特征操控板 • 定义旋转轴 内部：使用草绘的中心线作为旋转轴 ：用户在非草绘环境自定义旋转轴 • 旋转模式 按指定旋转角度沿一个方向旋转 按指定旋转角度，以草绘平面为分界向两边旋转 沿一个方向旋转到指定的点、曲线、平面或曲面 注：要建立实体旋转特征，需绘制一封闭截面和一中心线， 绘制截面应完全位于旋转轴的一侧。

40. 3.2 旋转特征

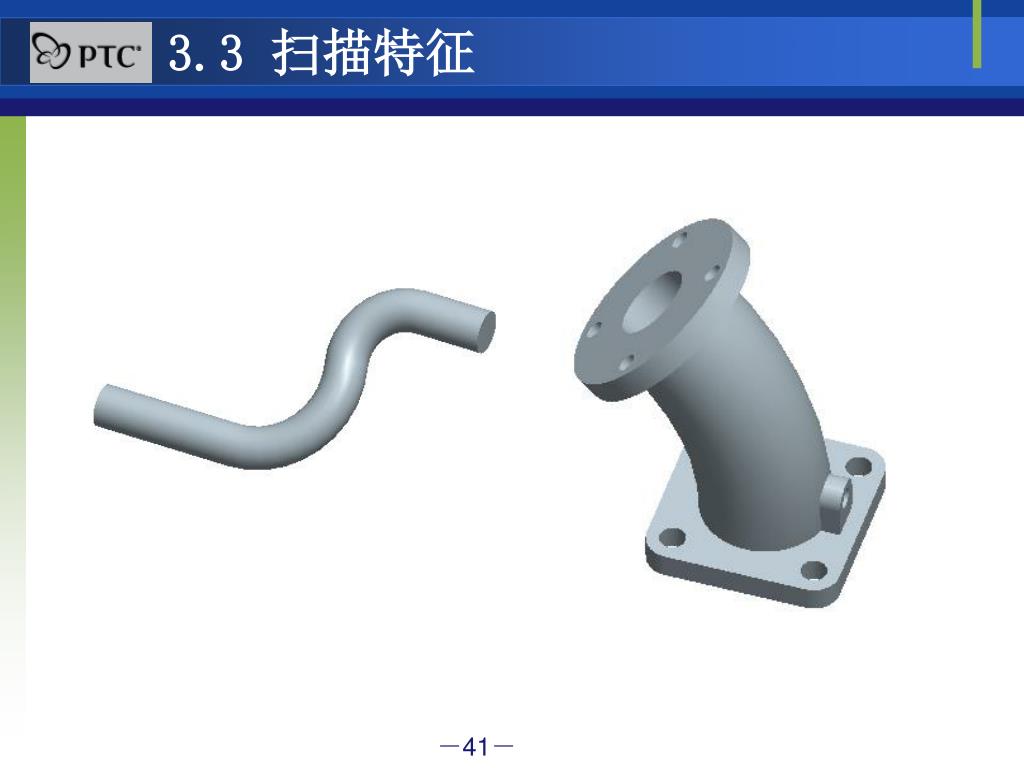

41. 3.3 扫描特征

42. 3.3 扫描特征 1．定义：将二维截面沿指定的轨迹 线扫描生成三维实体特征。 2．菜单命令：[插入]/[扫描]/[伸出项] （或[切口]）

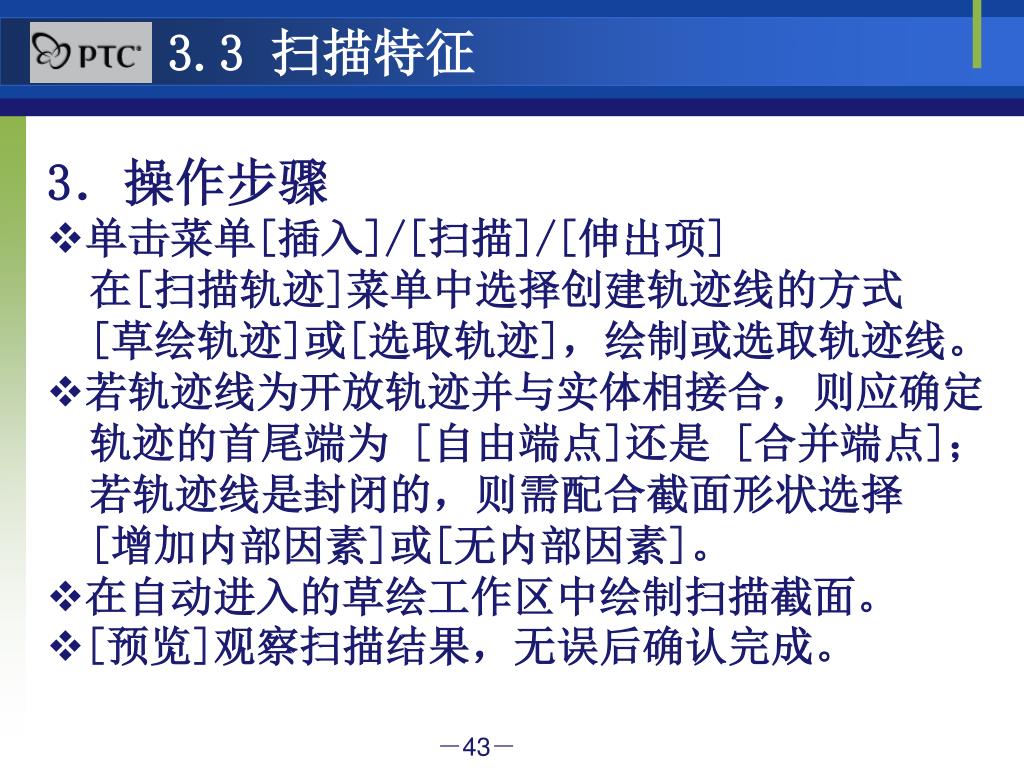

43. 3.3 扫描特征 3．操作步骤 • 单击菜单[插入]/[扫描]/[伸出项] 在[扫描轨迹]菜单中选择创建轨迹线的方式 [草绘轨迹]或[选取轨迹]，绘制或选取轨迹线。 • 若轨迹线为开放轨迹并与实体相接合，则应确定 轨迹的首尾端为 [自由端点]还是 [合并端点]； 若轨迹线是封闭的，则需配合截面形状选择 [增加内部因素]或[无内部因素]。 • 在自动进入的草绘工作区中绘制扫描截面。 • [预览]观察扫描结果，无误后确认完成。

44. 3.3 扫描特征 4. 当有下列情况时，扫描可能失败： • 轨迹和本身相交 • 相对于该截面，弧或样条曲线的半径太小 • 修改扫描轨迹 • 修改截面

45. 3.4 混合特征

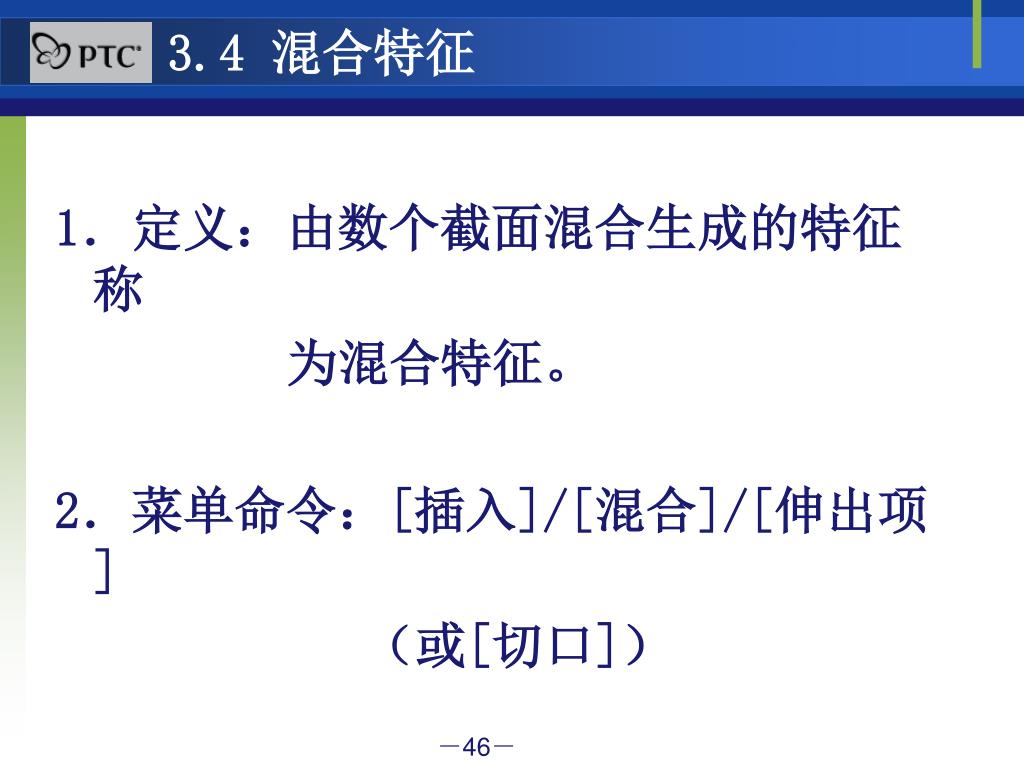

46. 3.4 混合特征 1．定义：由数个截面混合生成的特征称 为混合特征。 2．菜单命令：[插入]/[混合]/[伸出项] （或[切口]）

47. 3.4 混合特征 3. 混合形式： • 平行：所有混合截面都位于截面草绘中的 多个平行面上。 • 旋转：混合截面将绕Y轴旋转，最大角度 可达120度，每个截面都单独草绘， 并和截面坐标系对齐。 • 一般：混合截面可以绕X、Y和Z轴旋转，也 可以沿这三个轴平移；每个截面都单 独草绘，并和截面坐标系对齐。

48. 3.4 混合特征

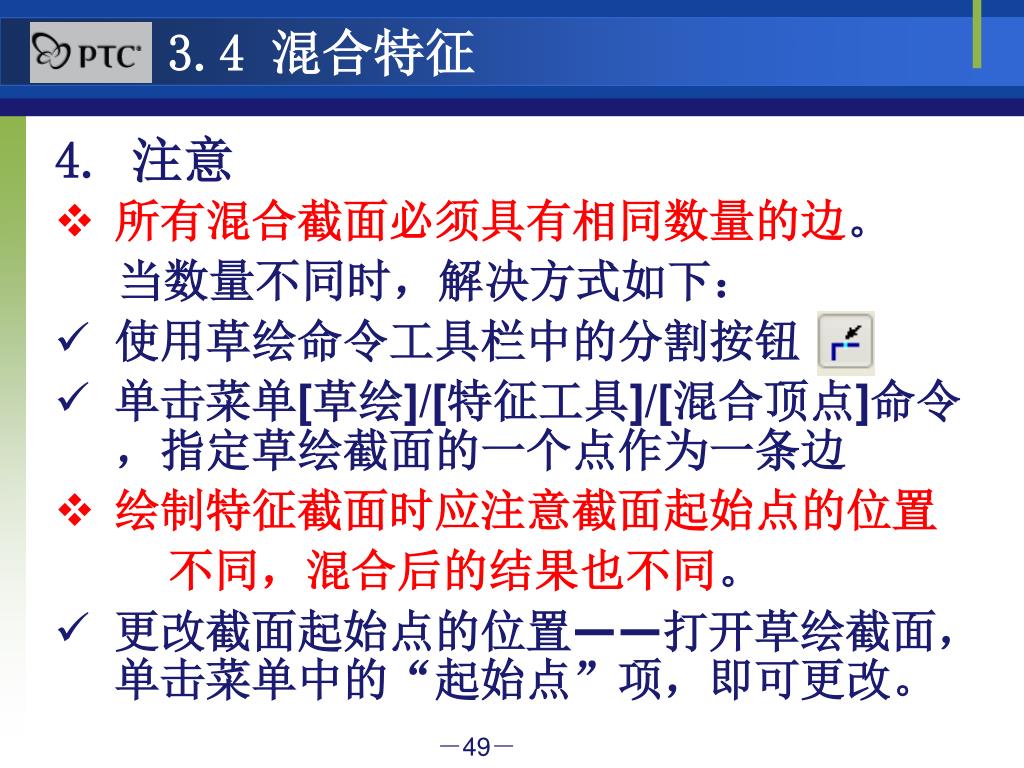

49. 3.4 混合特征 4. 注意 • 所有混合截面必须具有相同数量的边。 当数量不同时，解决方式如下： • 使用草绘命令工具栏中的分割按钮 • 单击菜单[草绘]/[特征工具]/[混合顶点]命令，指定草绘截面的一个点作为一条边 • 绘制特征截面时应注意截面起始点的位置 不同，混合后的结果也不同。 • 更改截面起始点的位置——打开草绘截面，单击菜单中的“起始点”项，即可更改。

50. 3.5 扫描混合特征
