  1. Kirurginen Teknologia Ari Saari Jani Pehkonen 25.04.2013

  2. Sisältö Leikkaussali teknisenä ympäristönä Leikkaussalin kalusteet Paineilmalla toimivat instrumentit Sydänkeuhkokone Diatermia Automaatio ja robotiikka Kontrapulsaattori Kirurginen laser Ultraääniveitsi Endoskopiakirugia

  3. Leikkaussali teknisenä ympäristönä • Hygienia • Laminaarivirtaus • Maadoitus • Akustiikka • Akkuvarmennus • Lääkintätilaluokitukset: • G0 – Ei sähkökäyttöisiä lääkintälaitteita • G1 – Sähkökatkosta ei välitöntä vaaraa • G2 – Sähkökatkosta välitön vaara potilaalle

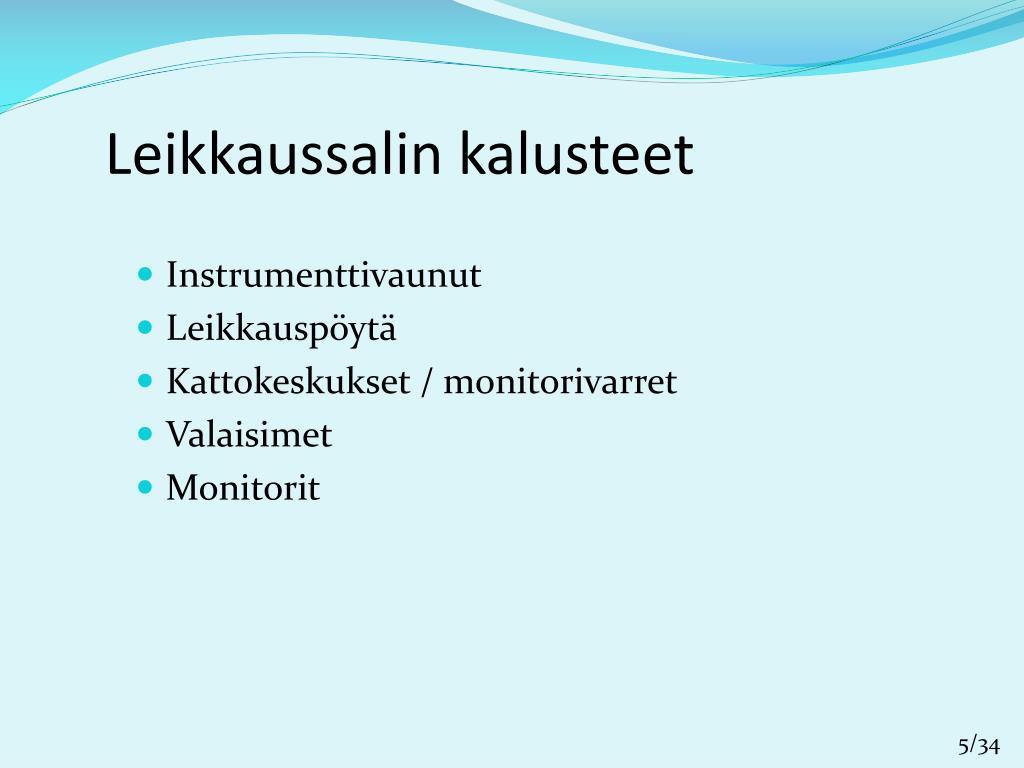

  4. Leikkaussalin kalusteet Instrumenttivaunut Leikkauspöytä Kattokeskukset / monitorivarret Valaisimet Monitorit

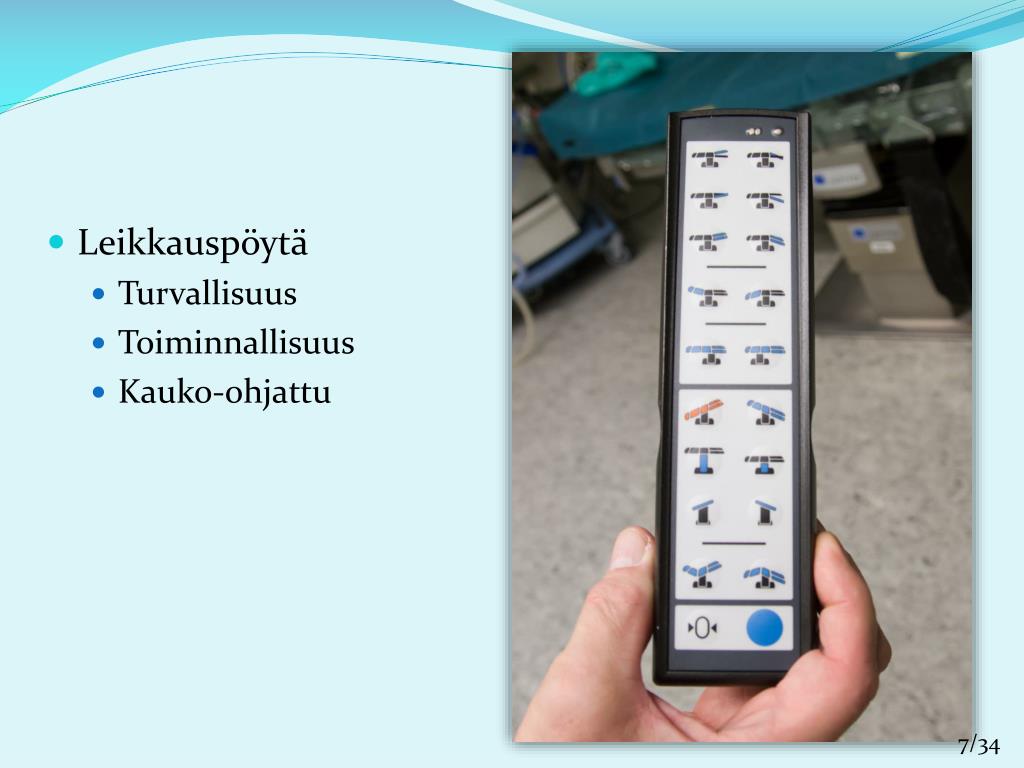

  5. Leikkauspöytä • Turvallisuus • Toiminnallisuus • Kauko-ohjattu

  6. Leikkaussalin kalusteet - valaisimet 140 000 lux LED Säädettävä värilämpötila ja keilan koko Steriili säätökahva Pieni lämpöteho

  7. Laparoskopisia laitteita

  8. Paineilmalla toimivat instrumentit • Käytetty lähinnä ortopediassa • Suuret pyörimisnopeudet ( 90K rpm) • Korvattu pitkälti akkukäyttöisillä laitteilla • Muita käyttökohteita: • Hengityskone (Ventilaattori) • Keinosydän • Kompressorit

  9. Sydänkeuhkokone Potilaan verenkierto kytketään sydänkeuhkokoneeseen Koneessa veri happeutetaan ja siitä poistetaan hiilidioksidia Laite huolehtii veren lämpötilan säätelystä

  10. 1. Pumput 2. Happeutin 3. Lämmönsäätely

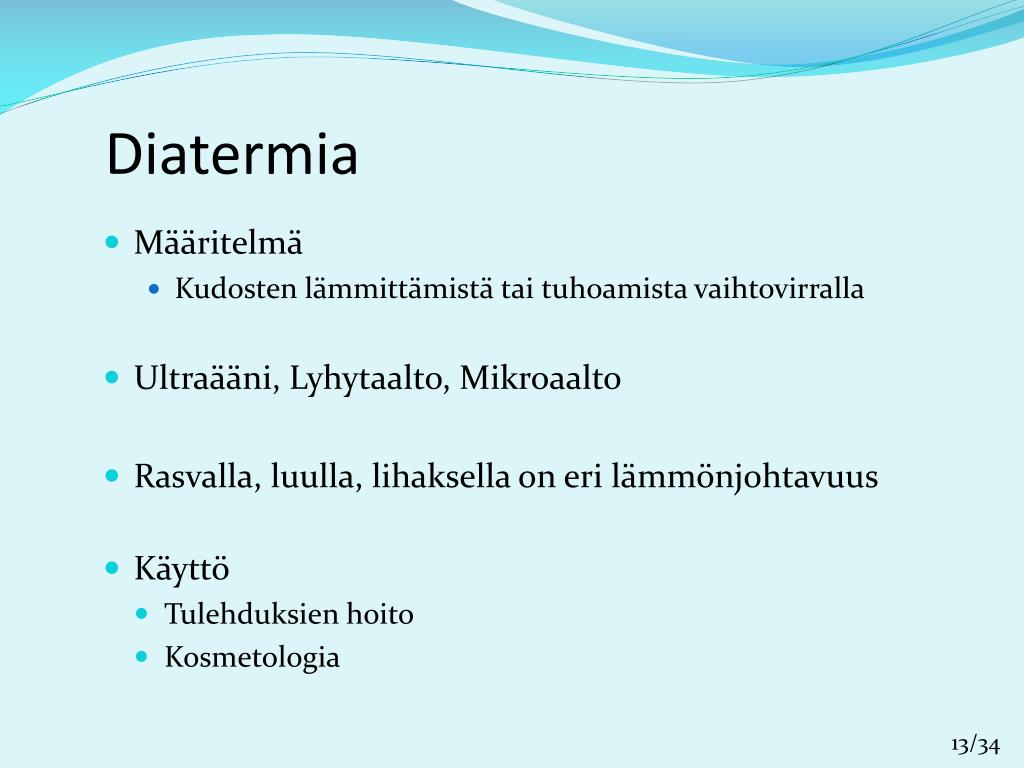

  11. Diatermia • Määritelmä • Kudosten lämmittämistä tai tuhoamista vaihtovirralla • Ultraääni, Lyhytaalto, Mikroaalto • Rasvalla, luulla, lihaksella on eri lämmönjohtavuus • Käyttö • Tulehduksien hoito • Kosmetologia

  12. Kirurginen Diatermia • Aktiivi- ja passiivielektrodi • Suurtaajuus • Polttopiste pysyy pienenä • Suurjännite • 1-2 kV, 500 kHz • Monopolaari- ja bipolaaritekniikka • Suojakaasudiatermia • Argon

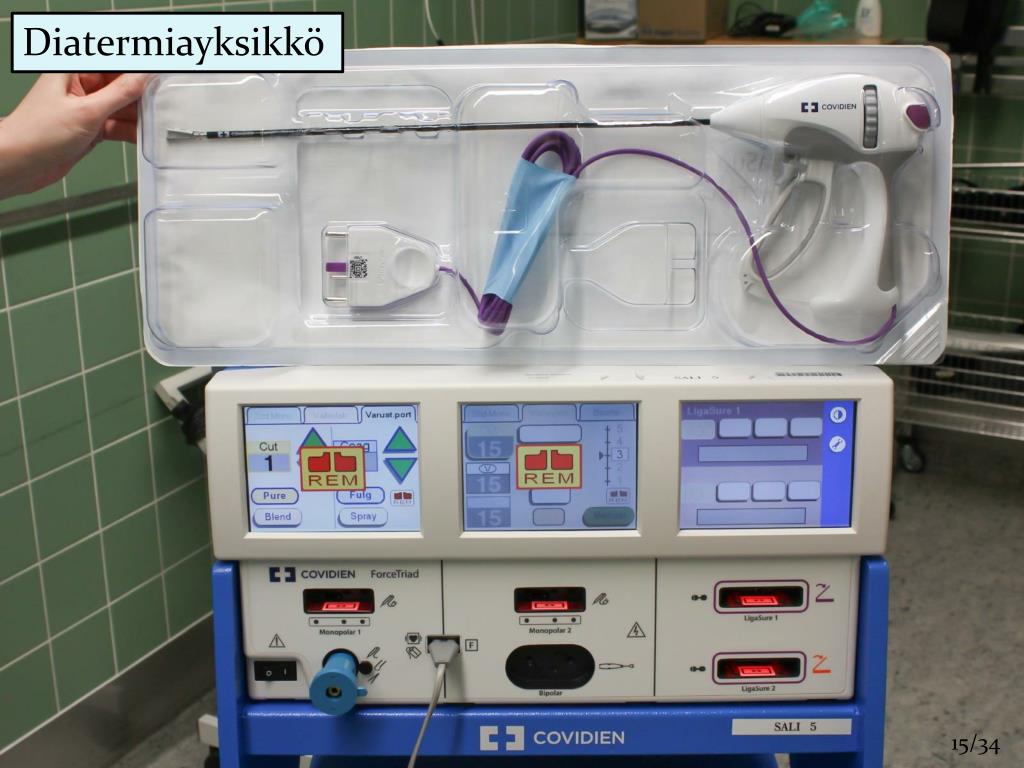

  13. Diatermiayksikkö

  14. Diatermia Kaasuimuri

  15. Koagulaattori

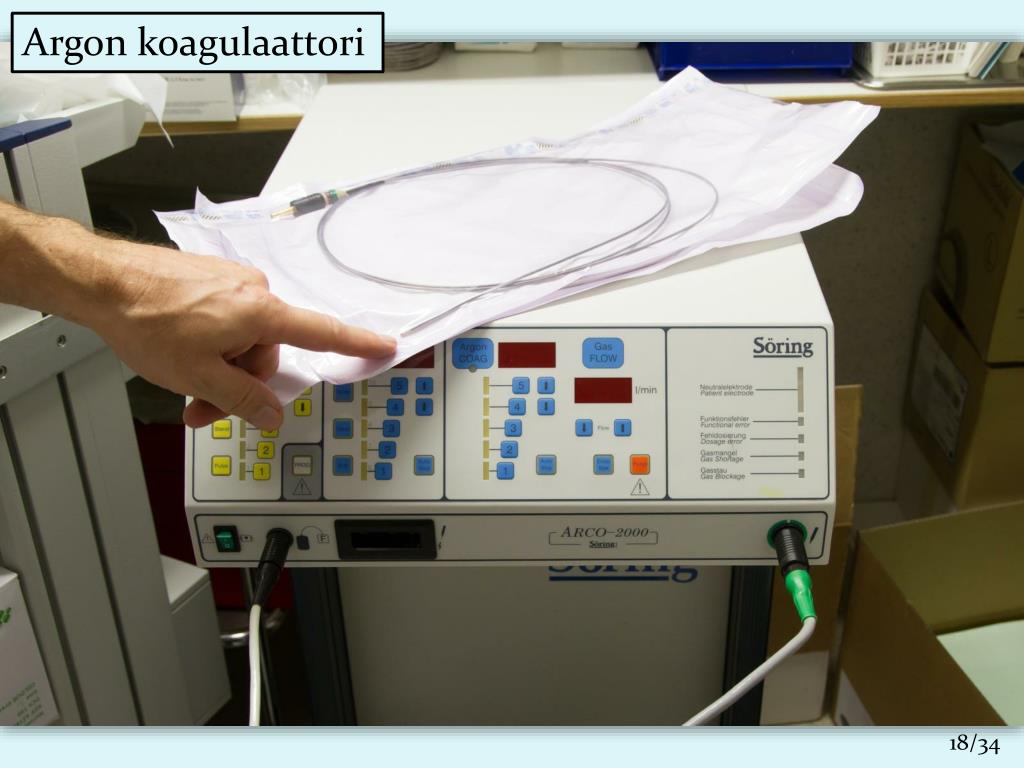

  16. Argon koagulaattori

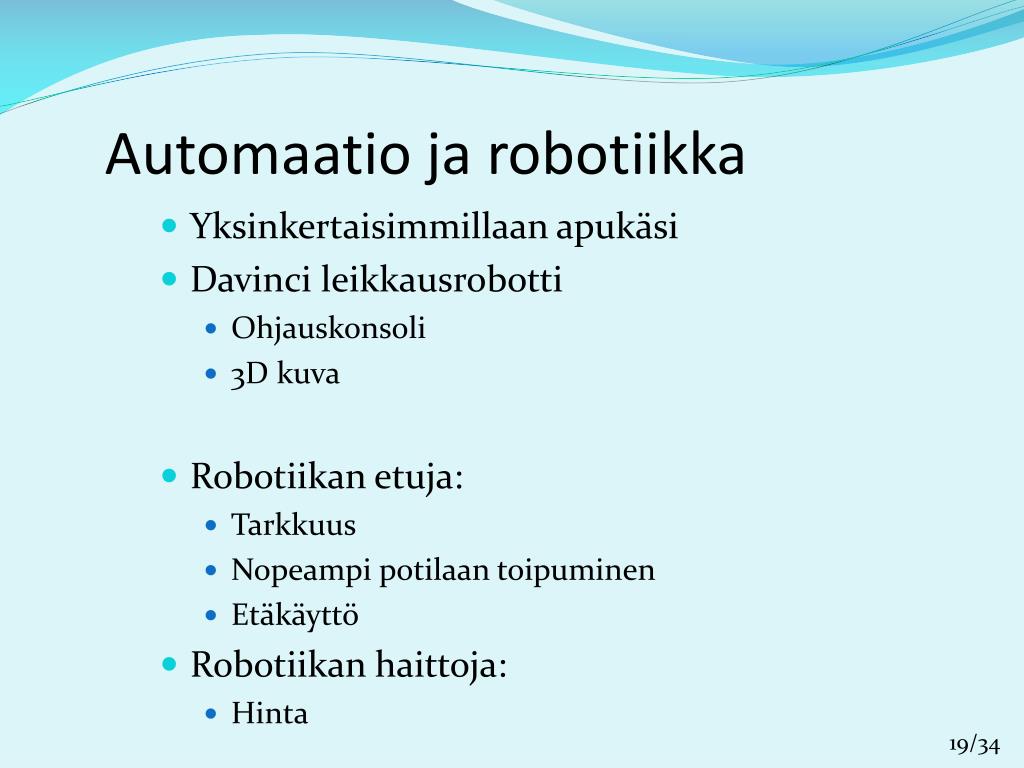

  17. Automaatio ja robotiikka • Yksinkertaisimmillaan apukäsi • Davinci leikkausrobotti • Ohjauskonsoli • 3D kuva • Robotiikan etuja: • Tarkkuus • Nopeampi potilaan toipuminen • Etäkäyttö • Robotiikan haittoja: • Hinta

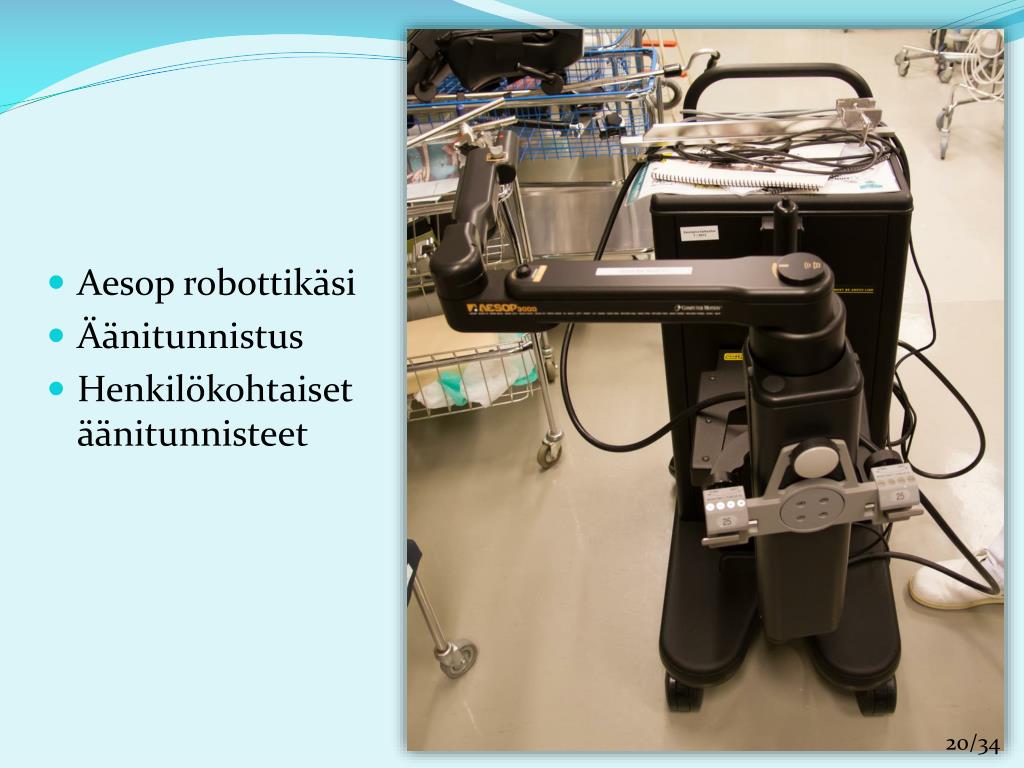

  18. Aesop robottikäsi Äänitunnistus Henkilökohtaisetäänitunnisteet

  19. Da Vinci leikkausrobotti

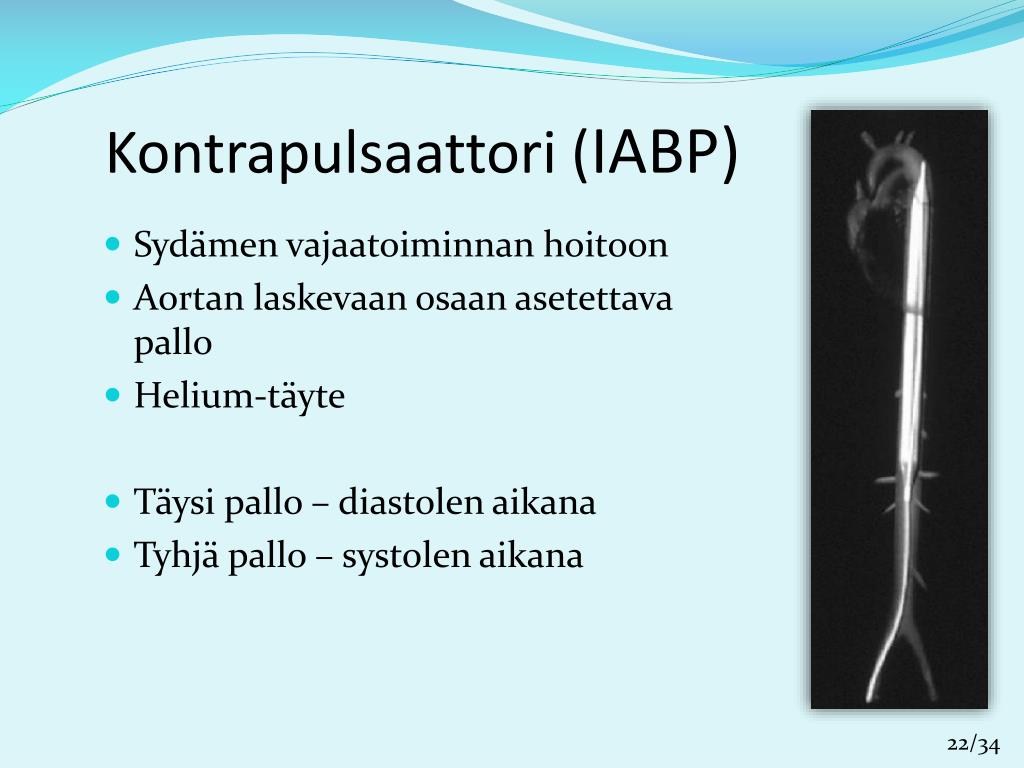

  20. Kontrapulsaattori (IABP) Sydämen vajaatoiminnan hoitoon Aortan laskevaan osaan asetettava pallo Helium-täyte Täysipallo – diastolenaikana Tyhjäpallo – systolenaikana

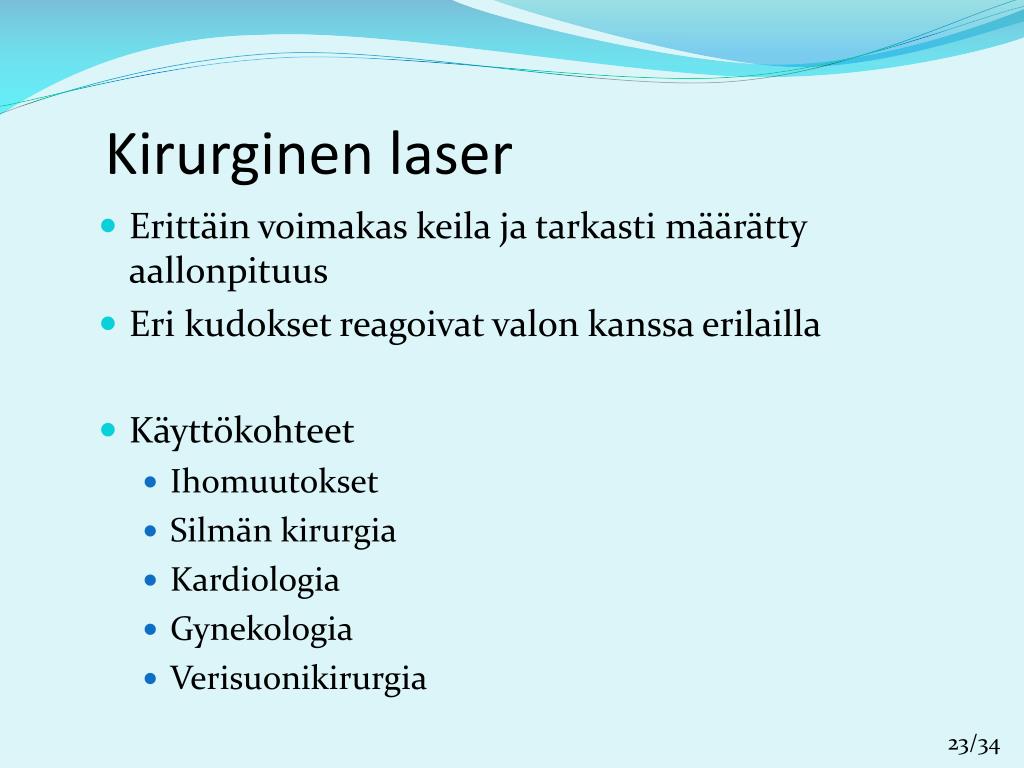

  21. Kirurginen laser • Erittäinvoimakaskeilajatarkastimäärättyaallonpituus • Erikudoksetreagoivatvalonkanssaerilailla • Käyttökohteet • Ihomuutokset • Silmänkirurgia • Kardiologia • Gynekologia • Verisuonikirurgia

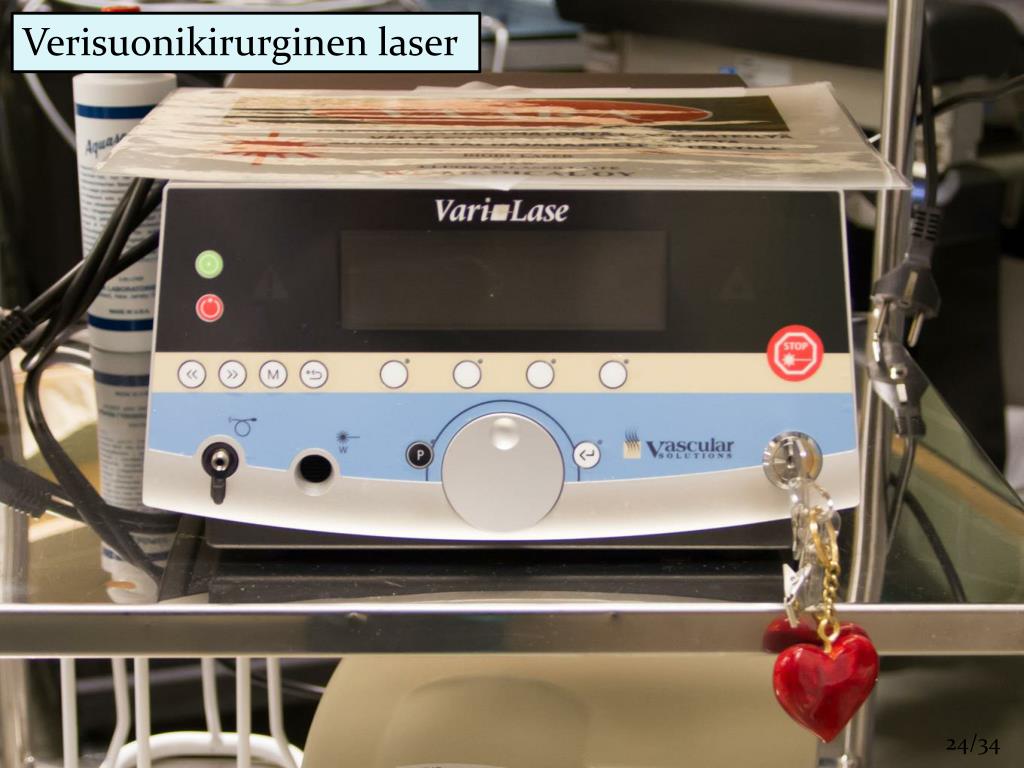

  22. Verisuonikirurginen laser

  23. Ultraääniveitsi Leikkaa kudosta Koaguloi suonia matalassa lämpötilassa(50 – 100° C) Suurempi teho = leikkaa paremmin ja koaguloi huonommin Terävärähtelee ~55 kHz taajuudella Erilaisiapäitä mm. sakset

  24. Ultraäänisakset

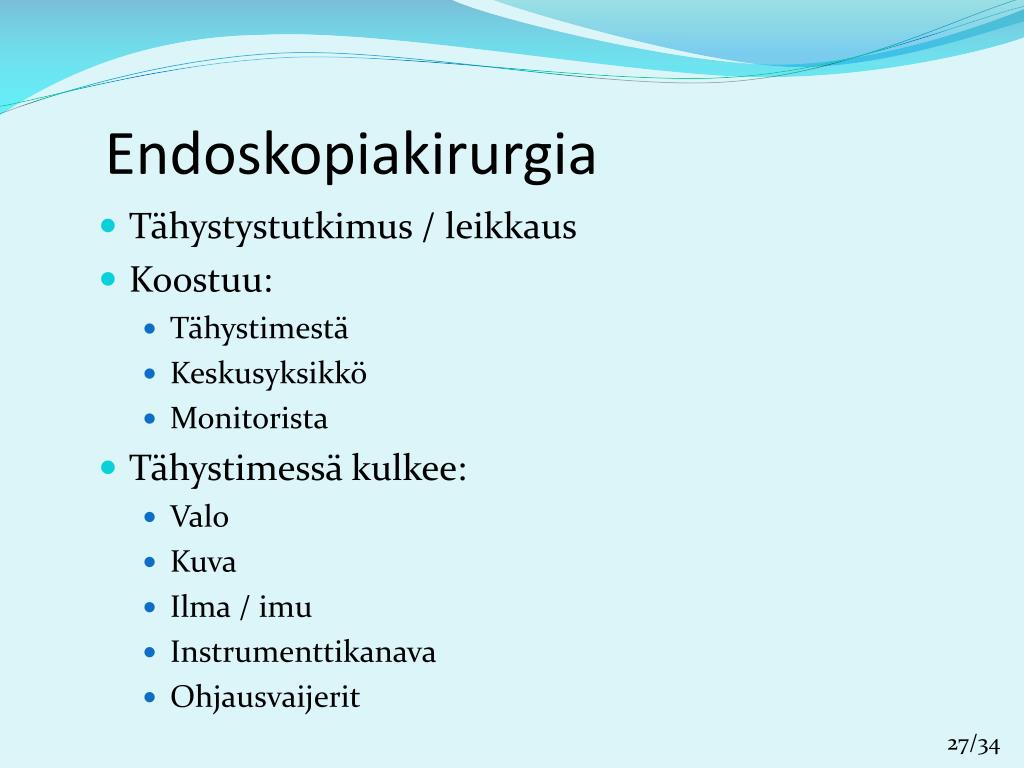

  25. Endoskopiakirurgia • Tähystystutkimus / leikkaus • Koostuu: • Tähystimestä • Keskusyksikkö • Monitorista • Tähystimessä kulkee: • Valo • Kuva • Ilma / imu • Instrumenttikanava • Ohjausvaijerit

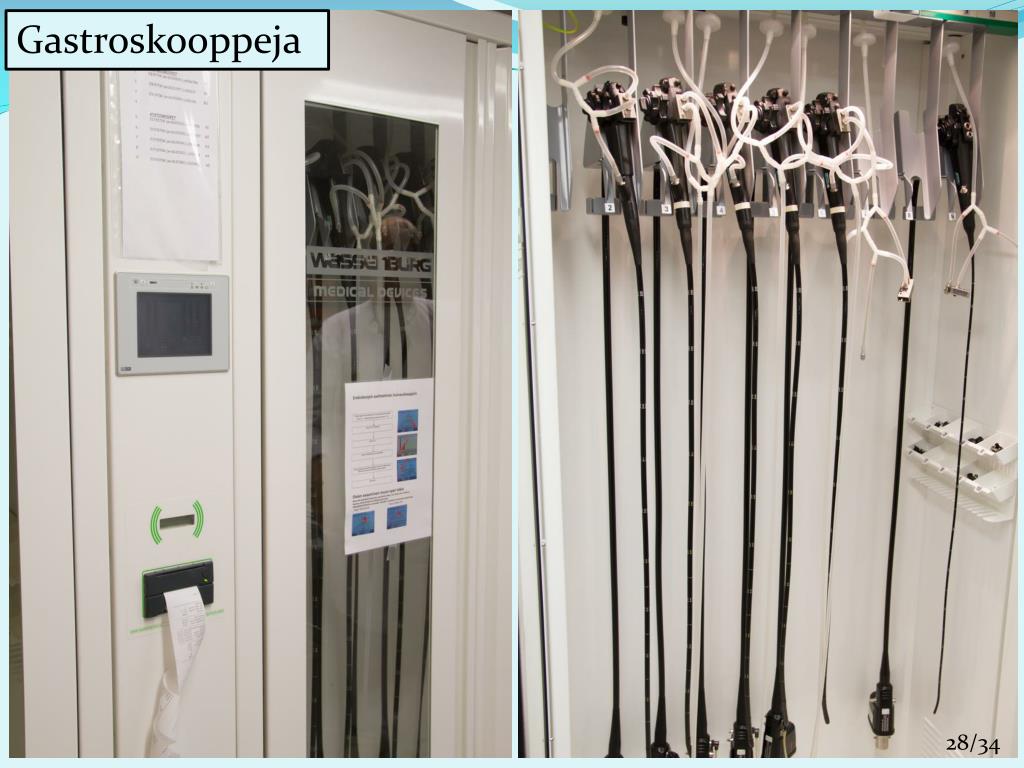

  26. Gastroskooppeja

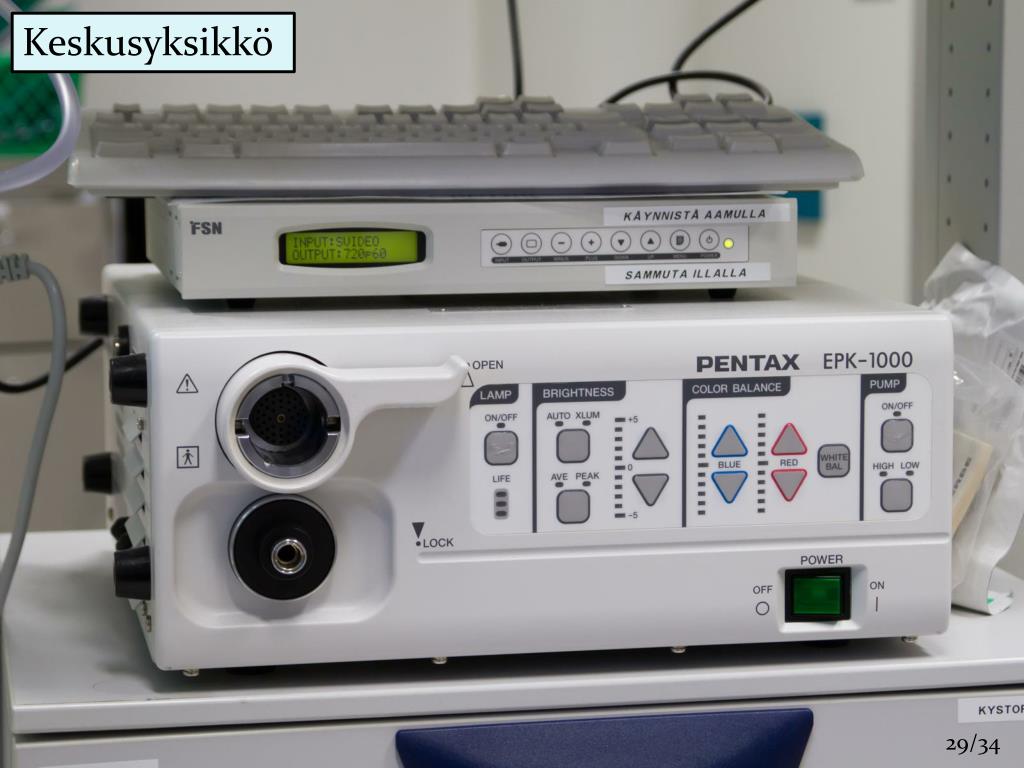

  27. Keskusyksikkö

  28. Keskusyksikkö

  29. Hiilidioksipumppu Laparoskopisia laitteita

  30. Lähteet KIRURGINEN DIATERMIALAITE - DI Jukka Honkanen http://en.wikipedia.org/wiki/Diathermy http://www.kauppalehti.fi/sponsoroidutblogit/laser-tilkka/laserkirurgia-mita-missa-milloin http://personal.fimnet.fi/laaketiede/hanski.tapiovaara/parannusta_ja_helpotusta.htm http://www.duodecimlehti.fi/ http://www.terveyskirjasto.fi/ http://www.hus.fi/sairaanhoito/sairaanhoitopalvelut/kirurgia http://www.ebm-guidelines.com/dtk/syd/avaa?p_artikkeli=syk00049 http://www.trumpf-med.com/ http://www.articlesbase.com/medicine-articles/use-of-pneumatics-in-medical-devices-4904123.html http://www.kojair.com/fi/tuotteet/sairaalatuotteet/leikkaussali-ilmastointi http://ssty.fi/download/Luennot/KaleviKayhko.pdf http://www.ecophon.com/fi/Ratkaisut/Tilatyypit/Terveydenhuollon-tilat/Leikkaussali/
