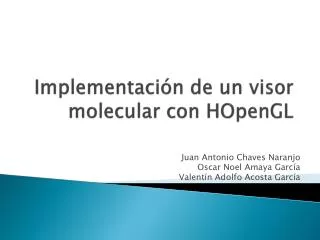

  1. Implementación de un visor molecular con HOpenGL Juan Antonio Chaves Naranjo Oscar Noel Amaya García Valentín Adolfo Acosta García

  2. Índice • Motivaciones • Herramientas para su desarrollo • Estructuras de datos para manejo de modelos moleculares 3D • Implementación Visor 3D molecular • Comparación de código con visor similar en lenguaje Imperativo (Tcl/Tk) • Comparación rendimiento con visor similar en lenguaje Imperativo (Tcl/Tk) • Conclusiones • Bibliografía UMA, Programación Declarativa Avanzada Curso 08/09

  3. 1. Motivaciones • Elección del tema respondiendo a la curiosidad del uso de OpenGL en un lenguaje funcional. • Comparativa de uso/rendimiento de OpenGL en Haskell y en un lenguaje imperativo. En este caso usamos Tcl/Tk (John Ousterhout, 1999). • A priori no buscamos un fin educativo. UMA, Programación Declarativa Avanzada Curso 08/09

  4. 1. Motivaciones • Tcl/Tk • Wrapper OpenGL • Lenguaje Interpretado

  5. 2. Herramientas para su desarrollo • Haskell (U. Yale y U. Glasgow, 1990) • Lenguaje funcional • OpenGL (Silicon Graphics Inc. 1992) • API gráfica multiplataforma y multilenguaje para la modelización 2D y 3D. Orientado a lenguajes imperativos. • Haskell y OpenGL: HOpenGL (1999) • La eclosión de las mónadas hace que programas en Haskell se comporten como los programas imperativos y por tanto facilita la interacción entre Haskell y OpenGL. UMA, Programación Declarativa Avanzada Curso 08/09

  6. 3. Estructuras de datos para manejo de modelos moleculares • El estándar en representaciones moleculares son los ficheros “.mol”. Nº de Átomos Nº de Enlaces Átomo de Carbono en la posición definida 18 18 0 0 0 0 0 0 0 0 1 V2000 2.4333 -0.7208 0.0000 C 0 0 0 0 0 0 0 0 0 0 0 0 ......... 3.1454 0.2032 -0.8617 H 0 0 0 0 0 0 0 0 0 0 0 0 2 1 1 0 0 0 0 ....... 18 6 1 0 0 0 0 Átomo de Hidrógeno en la posición definida Define el enlace entre el átomo nº 18 y el 6 • Dichos datos son encapsulados dentro de una mónada IO para su posterior acceso en el visor 3D. UMA, Programación Declarativa Avanzada Curso 08/09

  7. -- leerMol :: (Num a, Num b, … , Num d) => -- [Char] -> IO (d,a,[((f,g,e),[Char])],[(c,b)])) leerMol nombreFichero = do cad <- readFile nombreFichero return (leerMol2 cad) leerMol2 cad = (nAtomos, nEnlaces, atomos, enlaces) where (l1,r1) = leeLínea cad (l2,r2) = leeLínea r1 (l3,r3) = leeLínea r2 (l4,r4) = leeLínea r3 (nAtomos,nEnlaces) = leeNAtomNEnl l4 (atomos,r5) = leeAtomos nAtomos r4 (enlaces,r6) = leeEnlaces nEnlaces r5 UMA, Programación Declarativa Avanzada Curso 08/09

  8. 4. Implementación Visor 3D molecular • Cabe destacar principalmente 3 funciones que son las que modelan el funcionamiento básico. • Función main • Función iniciarDisplayListMol • Función display UMA, Programación Declarativa Avanzada Curso 08/09

  9. 4. Implementación Visor 3D molecular glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB | GLUT_DEPTH); glutInitWindowSize(500,500); main = do (progName,_) <- getArgsAndInitialize initialDisplayMode $= [ RGBMode, WithDepthBuffer, DoubleBuffered ] initialWindowSize $= Size 500 500 createWindow "Visor Haskell + OpenGL" depthFunc $= Just Less clearColor $= Color4 0.1 0.2 0.4 0 shadeModel $= Smooth position (Light 0) $= Vertex4 1 1 1 0 lighting $= Enabled light (Light 0) $= Enabled depthFunc $= Just Less frontFace $= CW lighting $= Enabled glClearColor(0.1,0.2,0.4,0); glShadeMode(GL_SMOOTH); glEnable(GL_LIGHTING); UMA, Programación Declarativa Avanzada Curso 08/09

  10. 4. Implementación Visor 3D molecular light (Light 0) $= Enabled autoNormal $= Enabled normalize $= Enabled depthFunc $= JustLess fontOffset <- makeRasterFont listName <- iniciarDisplayListMol "aspirina.mol" pPos <- new (90::Int,270::Int,2.0) keyboardMouseCallback $= Just (keyboardpPos) displayCallback $= displaypPoslistNamefontOffset reshapeCallback $= Justreshape mainLoop glutDisplayFunc(display); glutReshapeFunc(reshape); UMA, Programación Declarativa Avanzada Curso 08/09

  11. 4. Implementación Visor 3D molecular iniciarDisplayListMol fichero = do [listName] <- genObjectNames 1 defineList listName Compile $ do (nAt,nEnl,atom,enl) <- leerMol fichero pintaAtomos atom pintaEnlaces atom enl return listName listName=glGenList(1); glNewList(listName, GL_COMPILE); UMA, Programación Declarativa Avanzada Curso 08/09

  12. 4. Implementación Visor 3D molecular glLoadIdentity(); glClearutReshapeFunc(reshape); displaypPoslistNamefontOffset = do loadIdentity setPointOfViewpPos clear [ColorBuffer,DepthBuffer] translate (Vector3 0.0 0.5 0.0 :: Vector3 GLdouble) rotate 90 (Vector3 1.0 0.0 0.0 :: Vector3 GLdouble) callListlistName swapBuffers glTranslated(0.0,0.5,0.0); glRotated(1.0,0.0,0.0); UMA, Programación Declarativa Avanzada Curso 08/09

  13. 5. Comparación de código con lenguaje Imperativo Imperativo VS Funcional Iteradores – F. Recursivas Wrapers OpenGL Estructuras especiales UMA, Programación Declarativa Avanzada Curso 08/09

  14. 5. Comparación de código con lenguaje Imperativo pintaEnlacesatom [] = do -- Posibles acciones return () pintaEnlacesatom ((id1,id2):xs) = do let p1 = posAtomo id1 atom let p2 = posAtomo id2 atom let c = vectorSub p1 p2 letlong = vectorNorm c letang = (vectorAngle (0,0,1) c) * 57.2957795131 let (ex,ey,ez) = vectorCrossProduct (0,0,1) c letlongSeg = long/2.0 let (tx,ty,tz) = vectorSum p1 (vectorScale 0.0 c) preservingMatrix $ do translate (Vector3 txtytz :: Vector3 GLdouble) rotateang (Vector3 ex eyez) currentColor $= Color4 0 0 1 1 materialAmbientAndDiffuse Front $= colorAtomo (simboloAtomo id1 atom) renderObjectSolid (Cylinder' 0.07 longSeg 15 15) ASIGNACIONES ACCIONES SECUENCIALES UMA, Programación Declarativa Avanzada Curso 08/09

  15. 5. Comparación de código con lenguaje Imperativo let (tx,ty,tz) = vectorSum p1 (vectorScale 0.5 c) preservingMatrix $ do translate (Vector3 tx ty tz :: Vector3 GLdouble) rotate ang (Vector3 ex ey ez) materialAmbientAndDiffuse Front $= colorAtomo (simboloAtomo id2 atom) renderObject Solid (Cylinder' 0.07 longSeg 15 15) pintaEnlaces atom xs return () LLAMADA RECURSIVA UMA, Programación Declarativa Avanzada Curso 08/09

  16. 6. Comparación de rendimiento con lenguaje Imperativo Lenguaje Imperativo Interpretado Vs Lenguaje Funcional + Mónadas compilado ¿Qué pensáis? UMA, Programación Declarativa Avanzada Curso 08/09

  17. 7. Conclusiones • Amplia nuestros conocimiento de Haskell, que es uno de los objetivos de esta asignatura. • No nos resulta muy útil en comparación con los lenguajes imperativos: • Bajo rendimiento • Pocas ventajas en la programación • No parece ser el lenguaje de programación más adecuado para el modelado 3D, como así lo demuestra el mercado. UMA, Programación Declarativa Avanzada Curso 08/09

  18. 8. Bibliografía UMA, Programación Declarativa Avanzada Curso 08/09 • Material y documentación • http://www.haskell.org/haskellwiki/Opengl/(2009) • Tutoriales • http://www.cin.ufpe.br/~haskell/hopengl/(2002) • http://public.tfh-berlin.de/~panitz/hopengl/(2003) • PFC – Oscar Noel Amaya García • http://www.lcc.uma.es(2007)
