  1. NFS Network File System

  2. Pregled • Povijest i ideja • Protokoli • Arhitektura

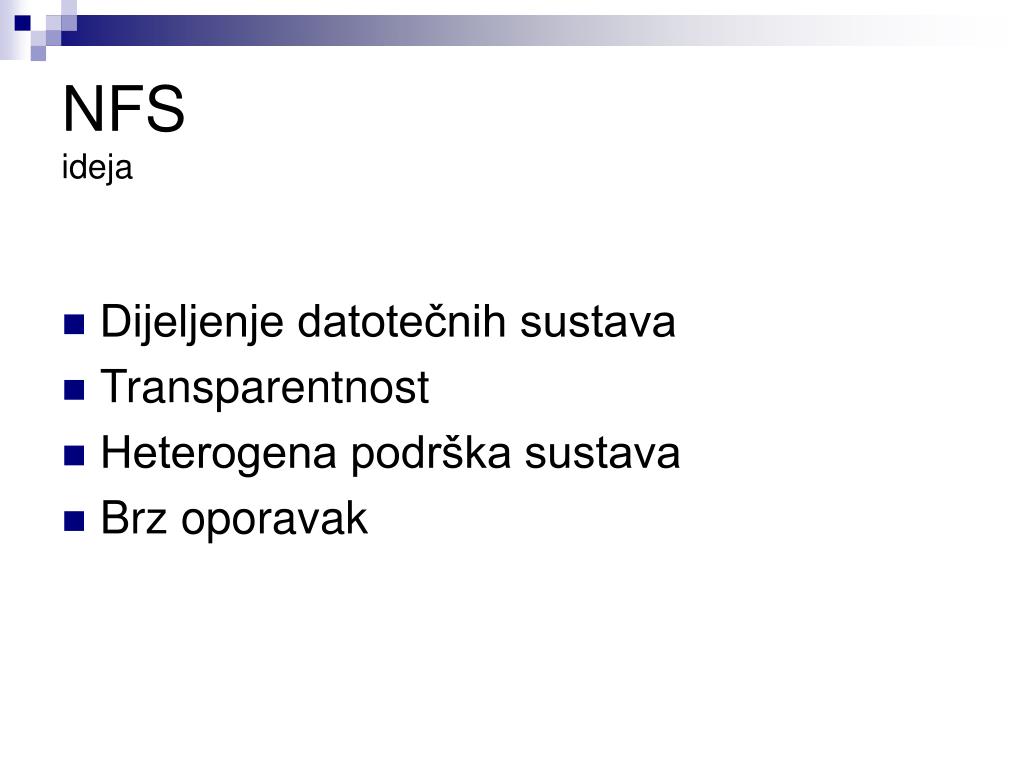

  3. NFS ideja • Dijeljenje datotečnih sustava • Transparentnost • Heterogena podrška sustava • Brz oporavak

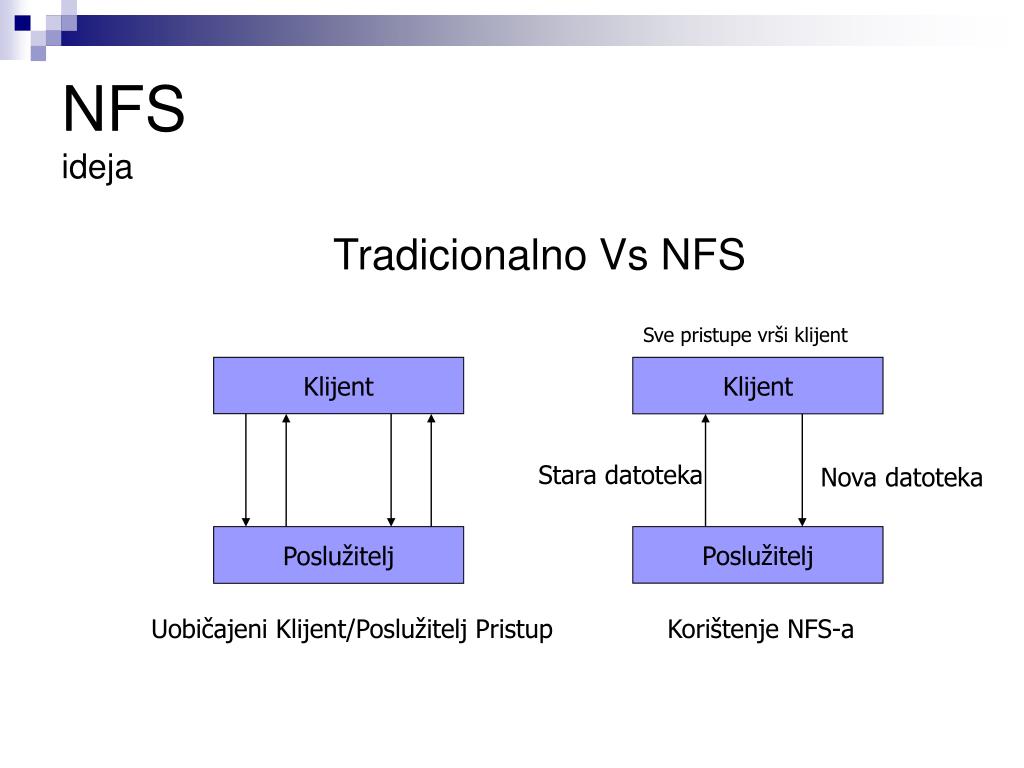

  4. NFSideja Tradicionalno Vs NFS Sve pristupe vrši klijent Klijent Klijent Stara datoteka Nova datoteka Poslužitelj Poslužitelj UobičajeniKlijent/PoslužiteljPristup Korištenje NFS-a

  5. NFS primjena • Pružanje diskovnog prostora terminalima • Izbjegavanje dupliciranja • Pružanje centralno temeljenih programa i podataka • Dijeljenje podataka među korisnicima • Jednostavnija središnja potpora zadacima • Backup • Nadzor korištenja prostora

  6. Inačice NFS protokola • NFS je osmislio Sun Microsystems 1985 za svoje terminale • Prva javna inačica NFS-a: NFSv2, 1989 (RFC 1094) • UDP • Stateless poslužitelji • Inačica 3, 1995 (RFC 1813) • Poboljšane performanse • Bolja potpora za velike datoteke • UDP/TCP • Inačica 4, 2000 (RFC 3010) • Nema pomoćnih protokola – integrirano montiranje • Compoundprocedure – skup više RPC operacijau jednoj izmjeni • Statefull poslužitelji • Zahtijeva korištenje transportnih protokola koji omogućuju kontrolu zagušenja - NFSv4 ne podržava UDP prijenos

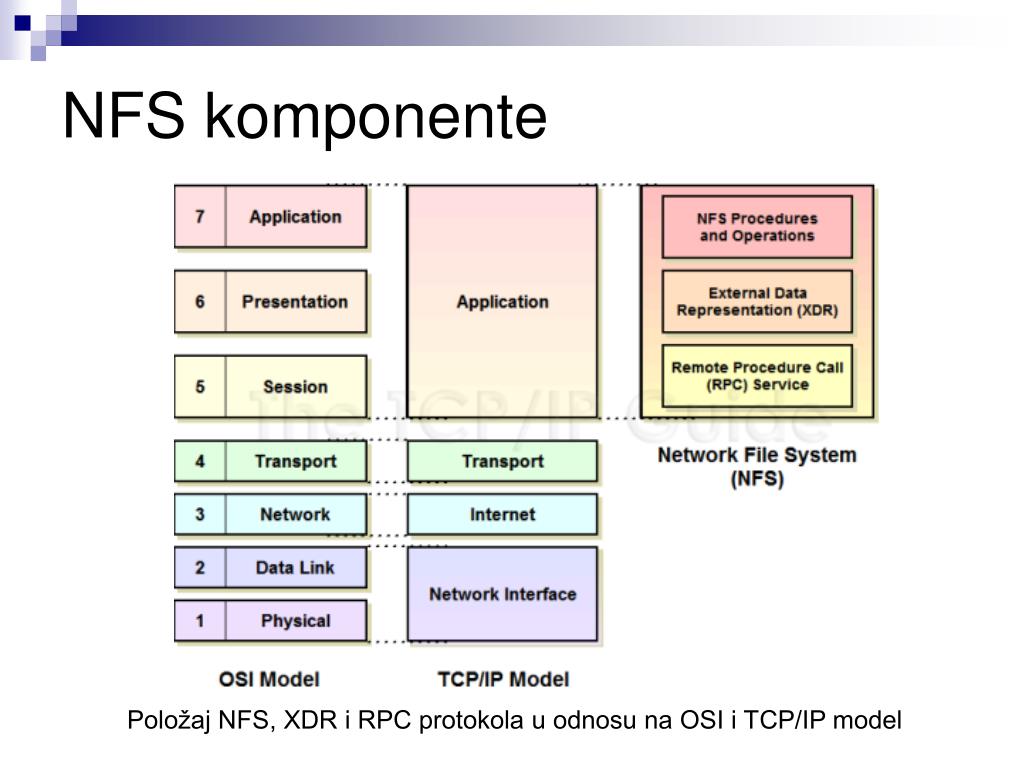

  7. NFS komponente Položaj NFS, XDR i RPC protokola u odnosu na OSI i TCP/IP model

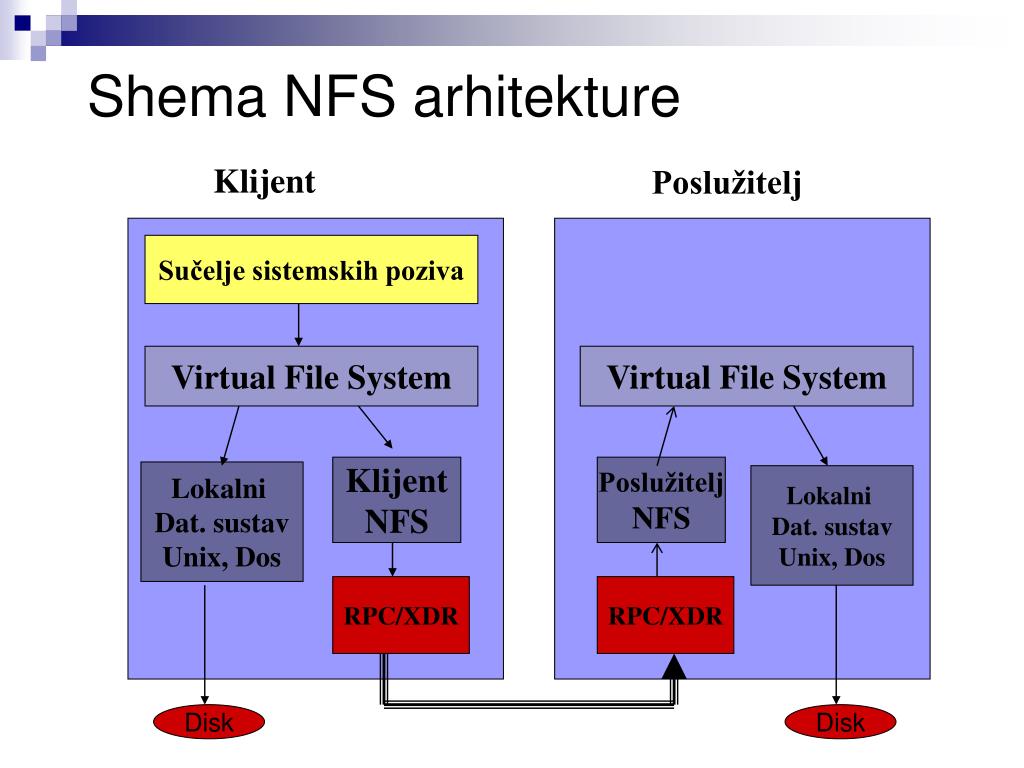

  8. Shema NFS arhitekture Klijent Poslužitelj Sučelje sistemskih poziva Virtual File System Virtual File System Klijent NFS Poslužitelj NFS Lokalni Dat. sustav Unix, Dos Lokalni Dat. sustav Unix, Dos RPC/XDR RPC/XDR Disk Disk

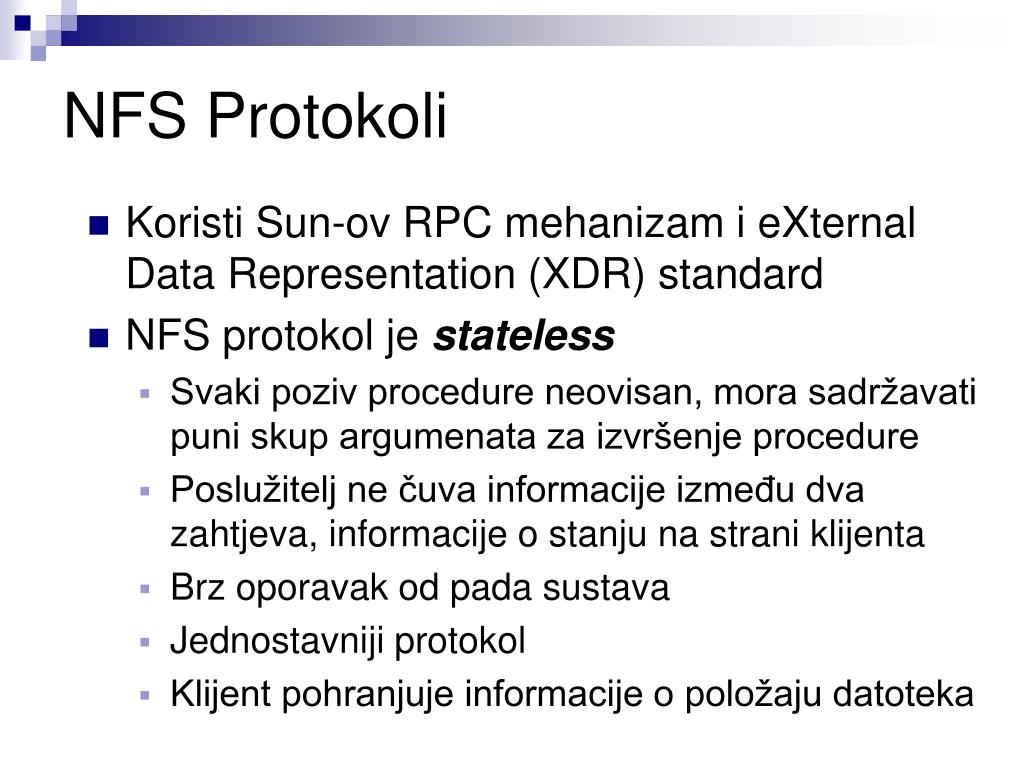

  9. NFS Protokoli • Koristi Sun-ov RPC mehanizami eXternal Data Representation (XDR) standard • NFS protokoljestateless • Svaki poziv procedure neovisan, mora sadržavati puni skup argumenata za izvršenje procedure • Poslužitelj ne čuva informacije između dva zahtjeva, informacije o stanju na strani klijenta • Brz oporavak od pada sustava • Jednostavniji protokol • Klijent pohranjuje informacije o položaju datoteka

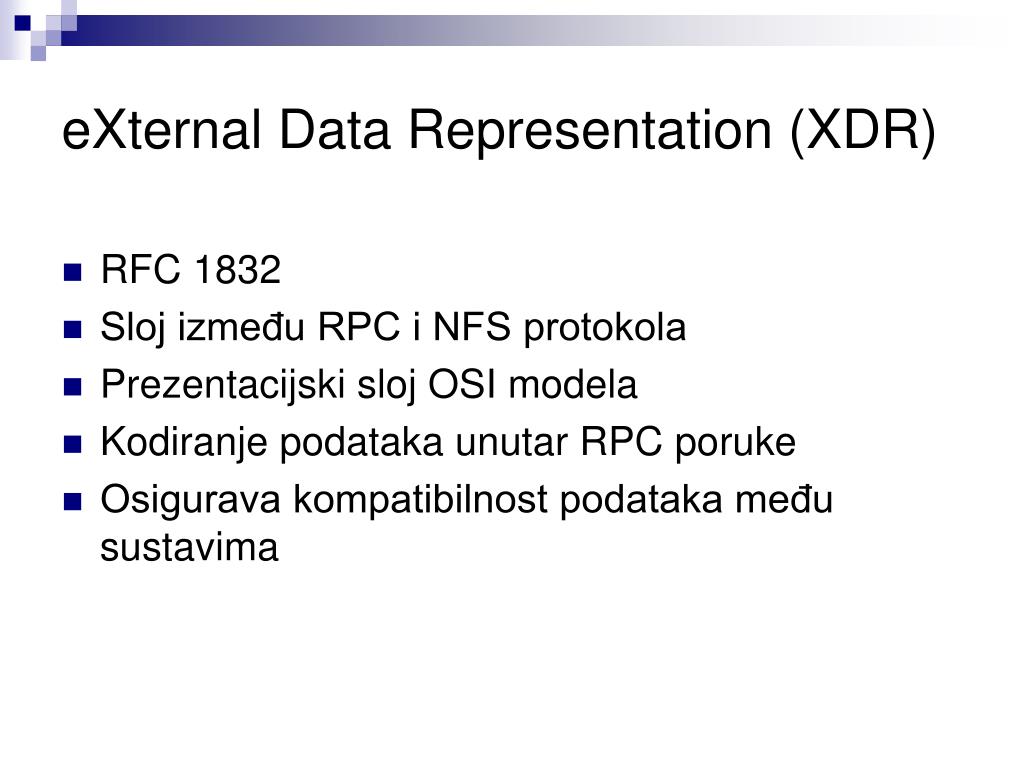

  10. eXternal Data Representation (XDR) • RFC 1832 • Sloj između RPC i NFS protokola • Prezentacijski sloj OSI modela • Kodiranje podataka unutar RPC poruke • Osigurava kompatibilnost podataka među sustavima

  11. Remote Procedure Call (RPC) • RFC 1057 • Izmjenjivač poruka među aplikacijama baziranim na NFS-u • Set procedura koje omogućavaju mrežno izvođenje aplikacija više razine • Slanje RPC poruka: TCP ili UDP • Port Mapper mrežni servis • Pridjeljivanje brojeva portova pojedinim RPC servisima (tablica portova i RPC programa) • Port 111 • Koristi XDR za argumente i vraćanje rezultata

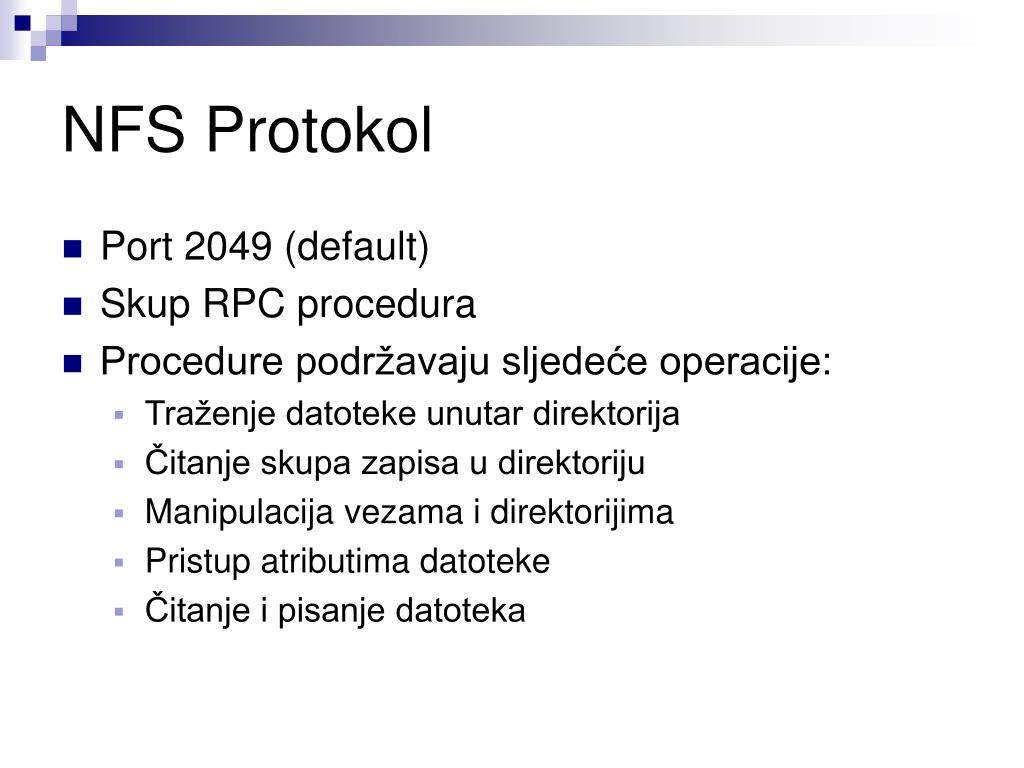

  12. NFS Protokol • Port 2049 (default) • Skup RPC procedura • Procedure podržavaju sljedeće operacije: • Traženje datoteke unutar direktorija • Čitanje skupa zapisa u direktoriju • Manipulacija vezama i direktorijima • Pristup atributima datoteke • Čitanje i pisanje datoteka

  13. Mount Protokol • Stvaranje početne logičke veze između klijenta i poslužitelja • Operacije mountanja uključuju ime udaljenog direktorija koji se treba mountati te ime poslužiteljskog stroja na kojem se nalazi • Mount zahtjev mapiran je na odgovarajući RPC poziv i prosljeđuje se mount poslužitelju koji se vrti na poslužiteljskom stroju • Eksport lista – mountanje, zajedno sa imenima strojeva koji imaju dozvole za njihovo montiranje. • Na temelju mount zatijeva poslužitelj vraća file handle, kjuč za daljnji pristup • Operacije mountanja mijenjaju samo korisnikovo viđenje, ne utječu na poslužiteljsku stranu

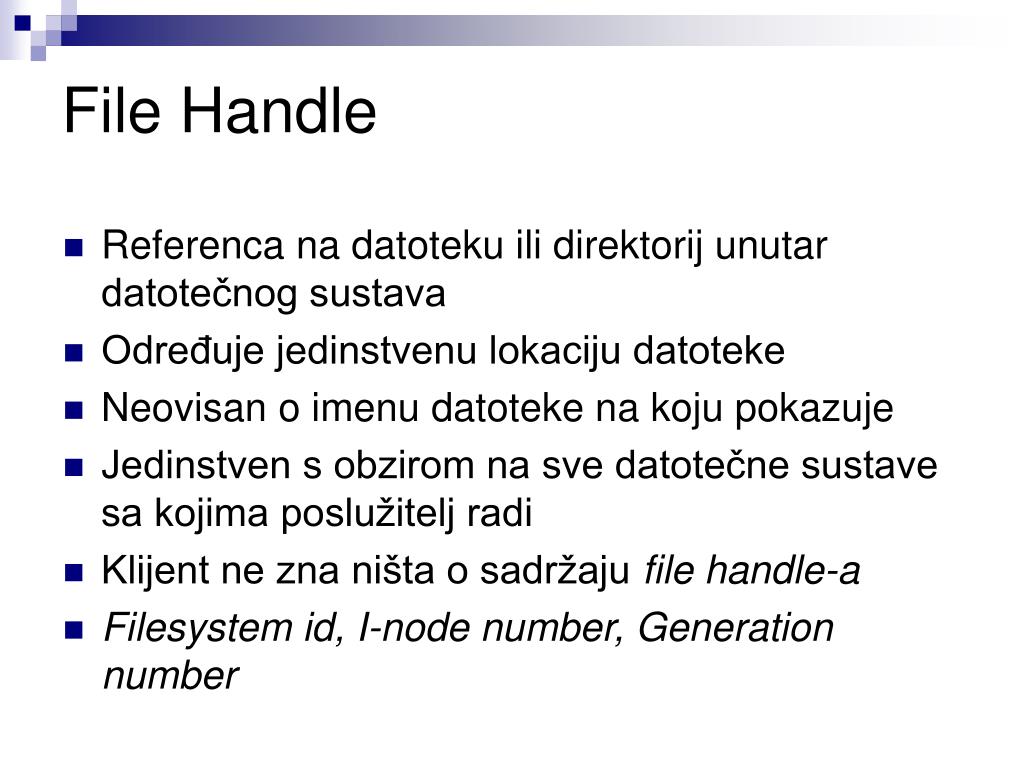

  14. File Handle • Referenca na datoteku ili direktorij unutar datotečnog sustava • Određuje jedinstvenu lokaciju datoteke • Neovisan o imenu datoteke na koju pokazuje • Jedinstven s obzirom na sve datotečne sustave sa kojima poslužitelj radi • Klijent ne zna ništa o sadržaju file handle-a • Filesystem id, I-node number, Generation number

  15. Compound procedure • Čitanje podataka iz datoteke u NFSv3 - Iterativno • Čitanje podataka korištenjem compound procedure u NFSv4 - Rekurzivno

  16. Caching (Poslužitelj) • Klijent • Izbjegavanje dodatnih RPC poziva • Položaj datoteka • Poslužitelj • Nedavno korištene operacije • Prefetching (prediktivni caching) • Write-through caching (sinkrono) • Podaci se zapisuju u poslužiteljski cache i disk prije slanja odgovora klijentu • Commit(asinkrono) • Podaci su pohranjeni u poslužiteljskom cache-u dok klijent ne izda nalog
