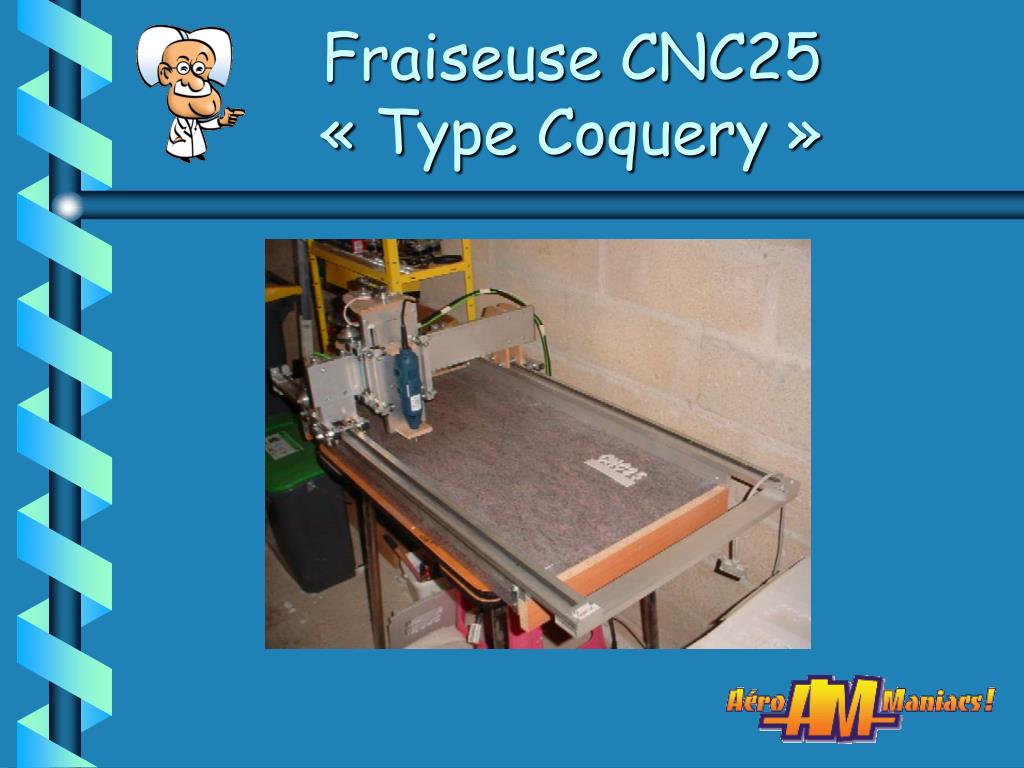

  1. Fraiseuse CNC25« Type Coquery »

  2. Cahier des charges

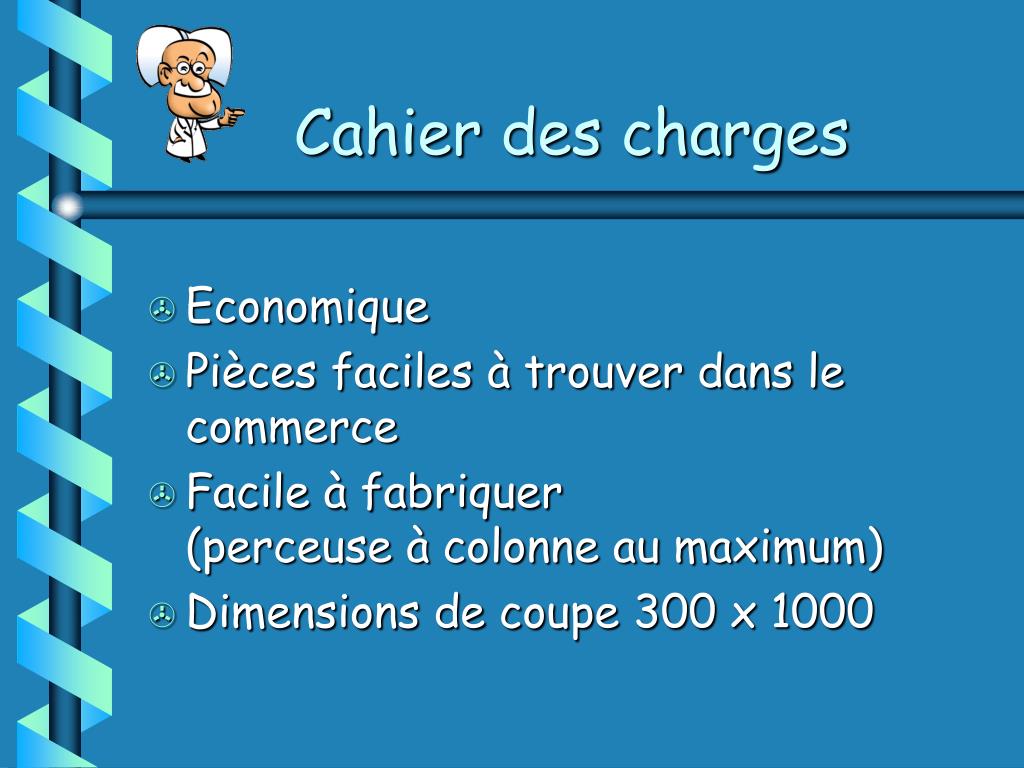

  3. Economique Pièces faciles à trouver dans le commerce Facile à fabriquer (perceuse à colonne au maximum) Dimensions de coupe 300 x 1000 Cahier des charges

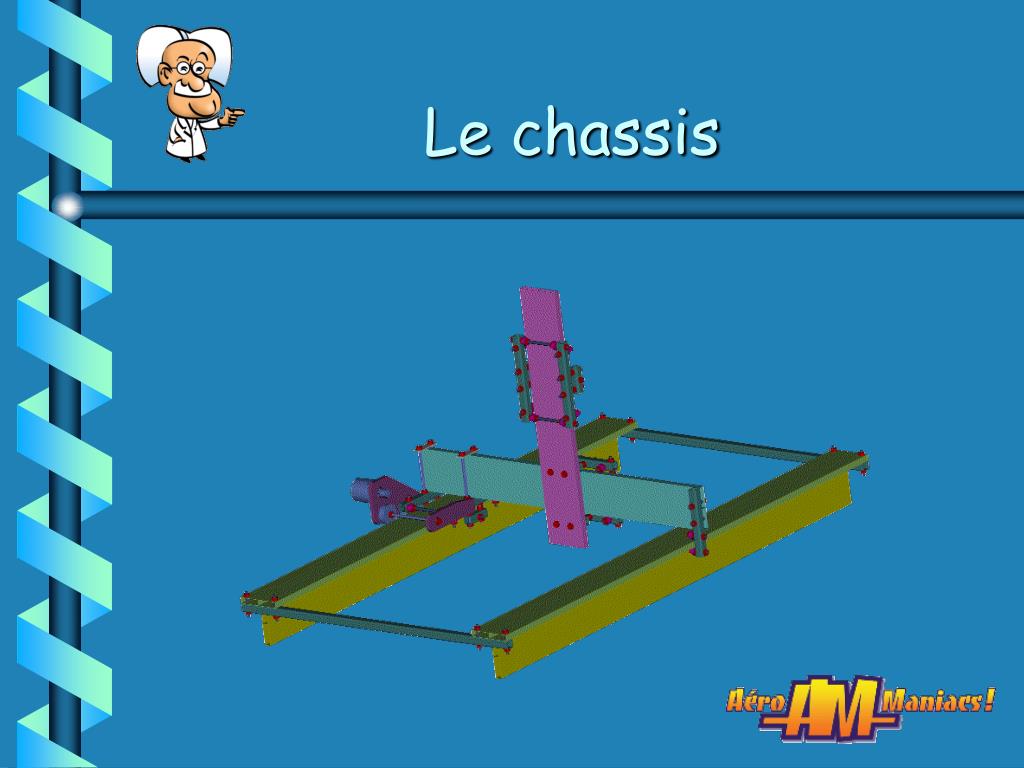

  4. Le chassis

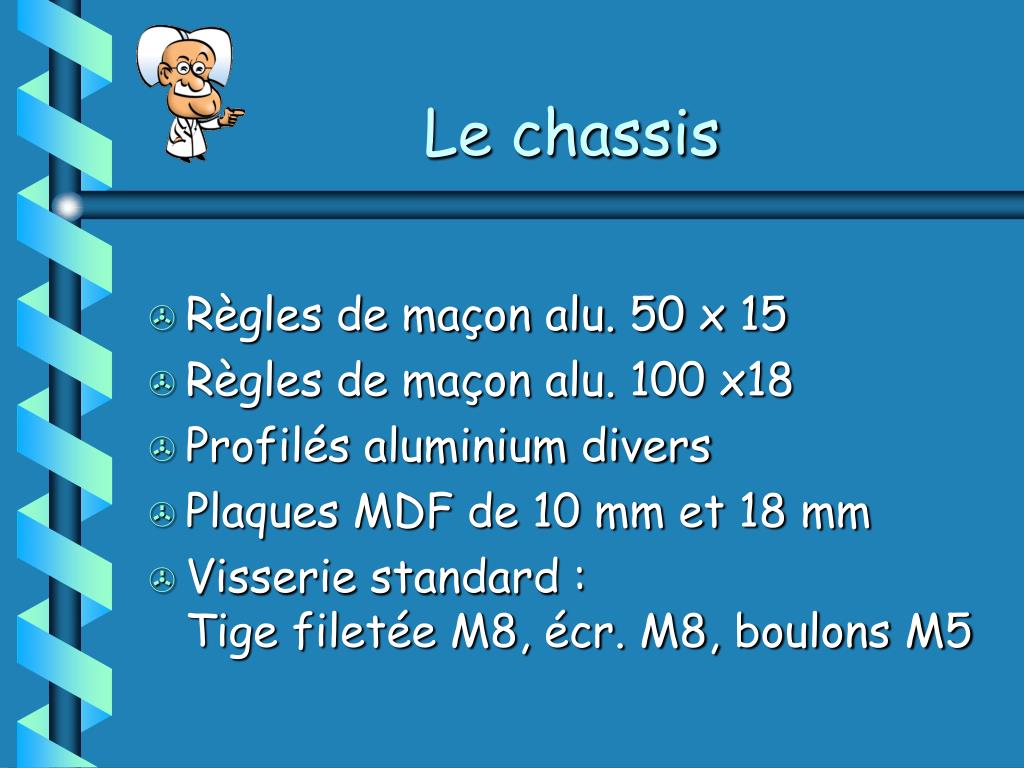

  5. Le chassis • Règles de maçon alu. 50 x 15 • Règles de maçon alu. 100 x18 • Profilés aluminium divers • Plaques MDF de 10 mm et 18 mm • Visserie standard : Tige filetée M8, écr. M8, boulons M5

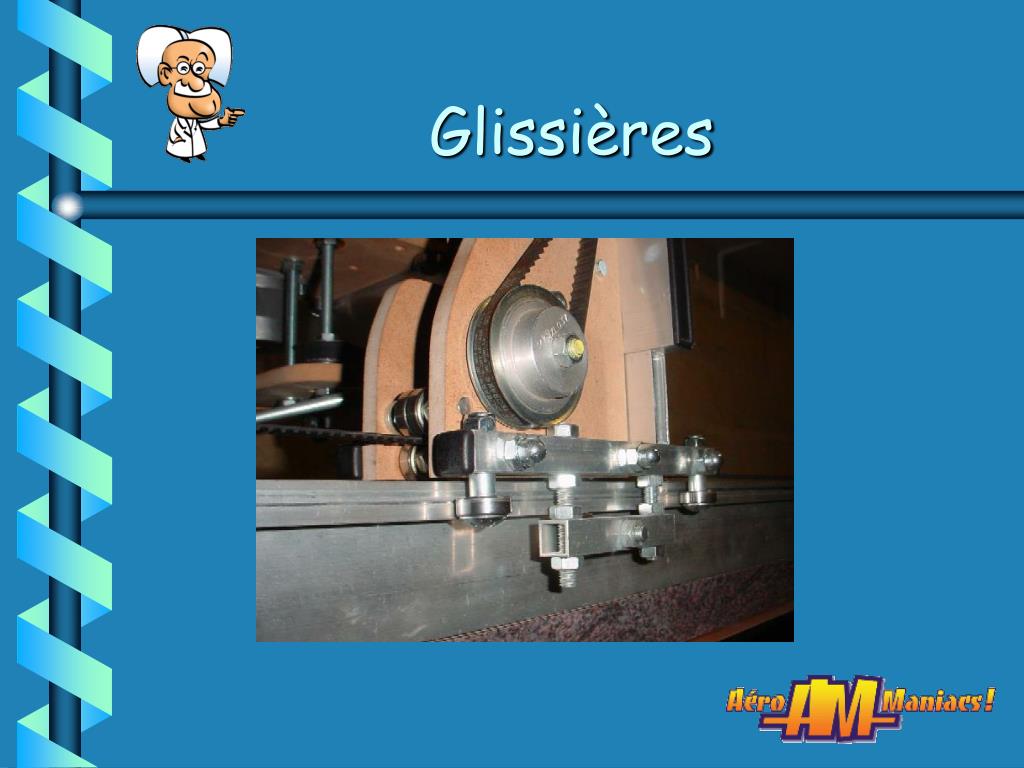

  6. Glissières

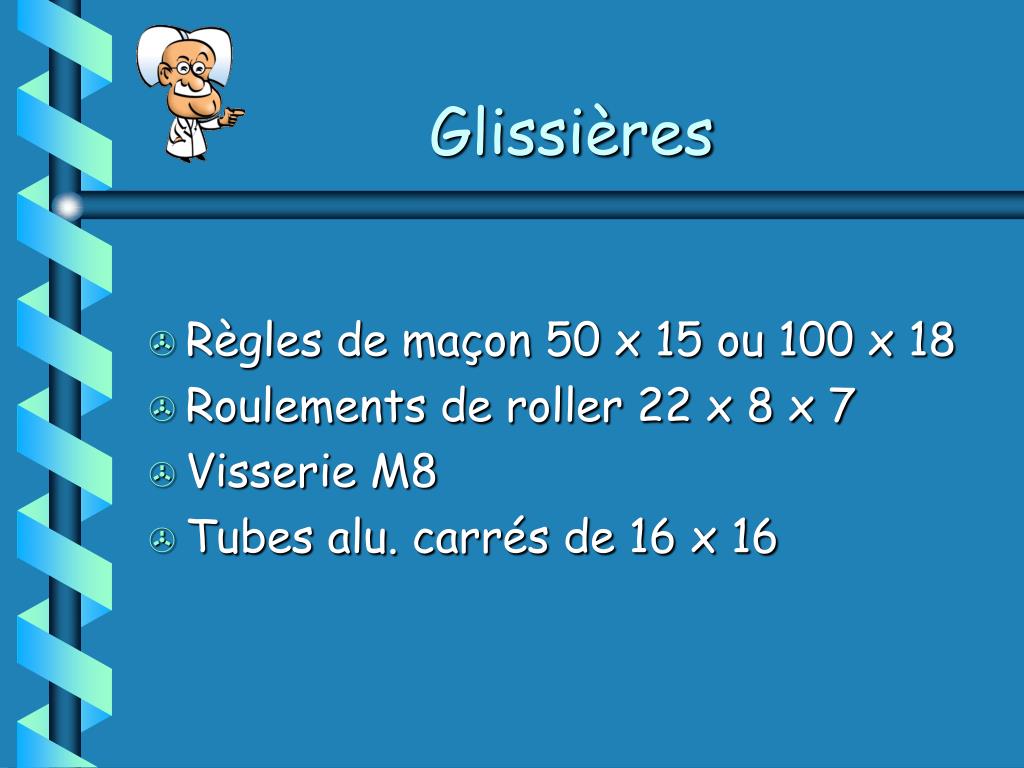

  7. Glissières • Règles de maçon 50 x 15 ou 100 x 18 • Roulements de roller 22 x 8 x 7 • Visserie M8 • Tubes alu. carrés de 16 x 16

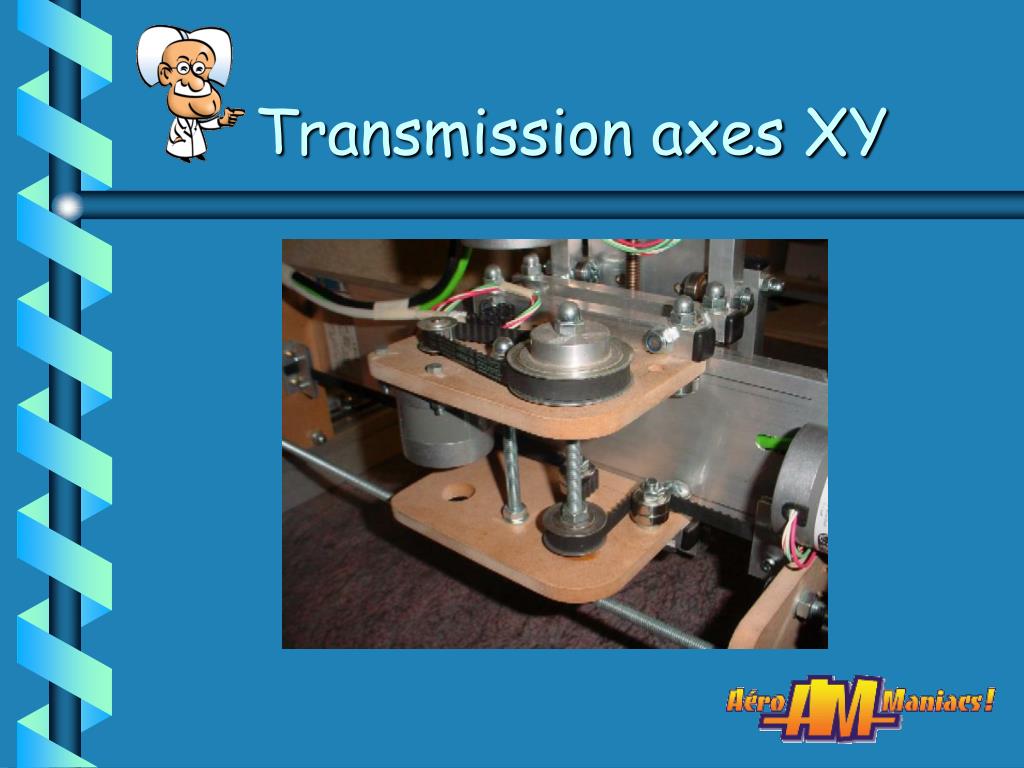

  8. Transmission axes XY

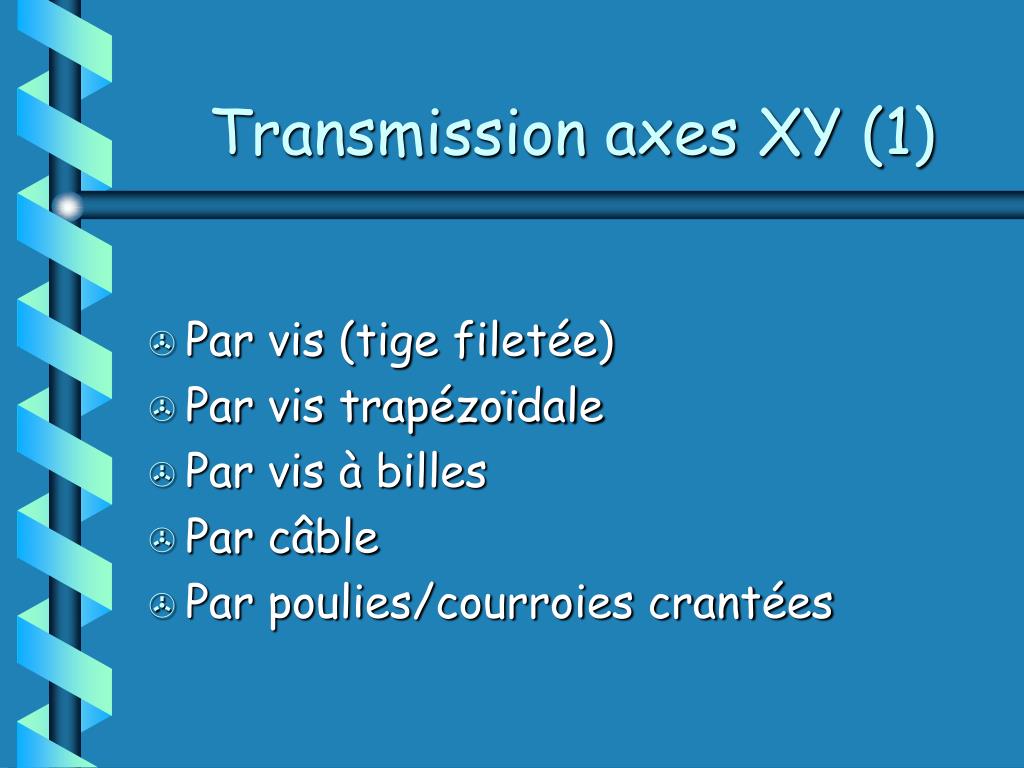

  9. Transmission axes XY (1) • Par vis (tige filetée) • Par vis trapézoïdale • Par vis à billes • Par câble • Par poulies/courroies crantées

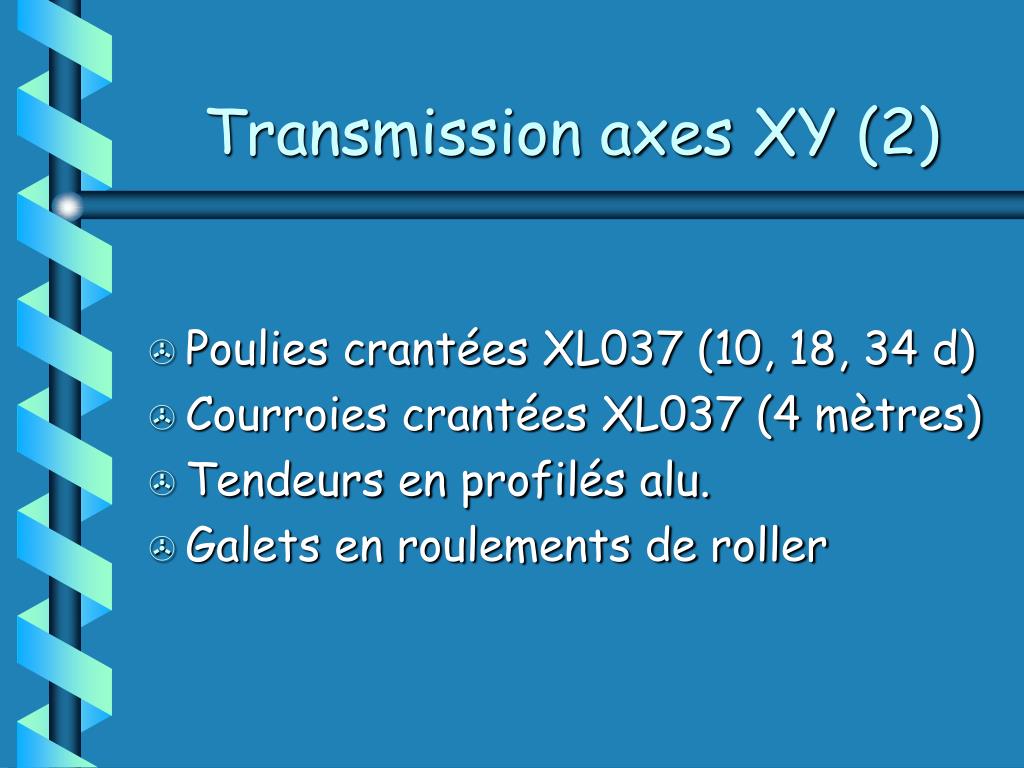

  10. Transmission axes XY (2) • Poulies crantées XL037 (10, 18, 34 d) • Courroies crantées XL037 (4 mètres) • Tendeurs en profilés alu. • Galets en roulements de roller

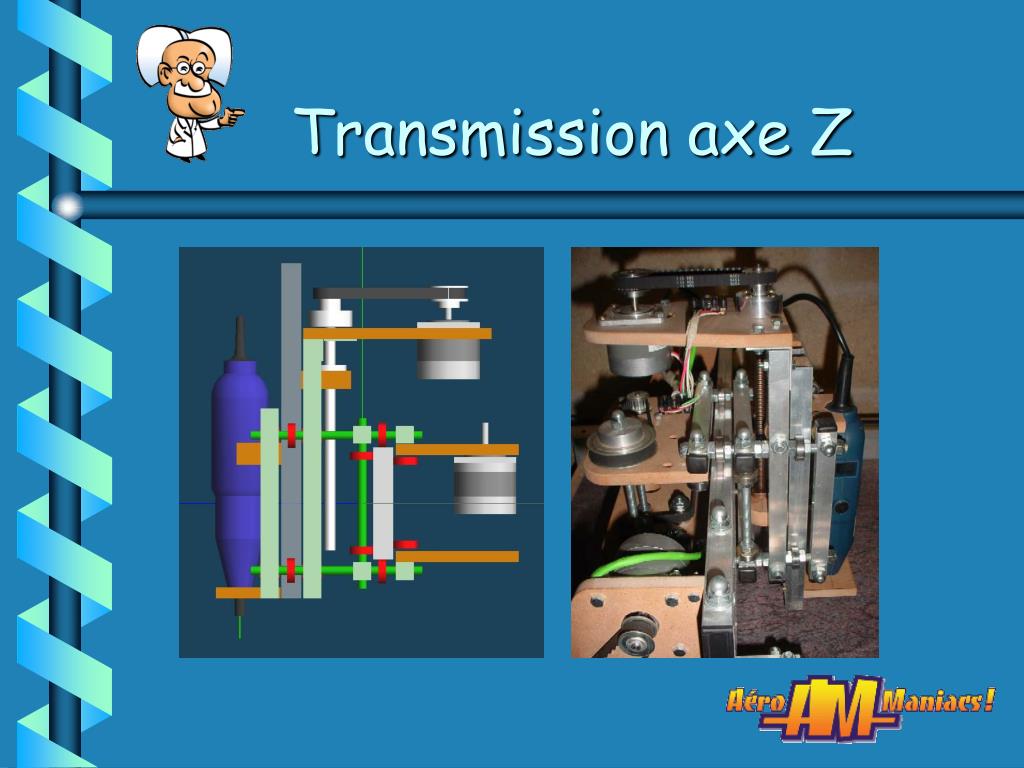

  11. Transmission axe Z

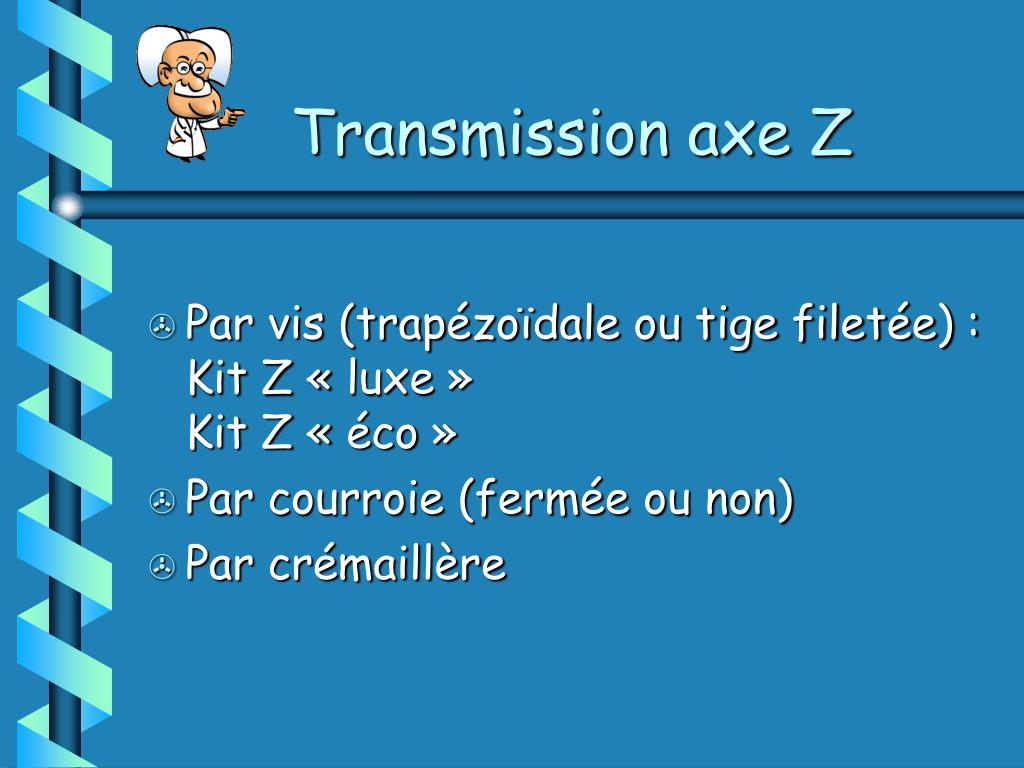

  12. Transmission axe Z • Par vis (trapézoïdale ou tige filetée) :Kit Z « luxe » Kit Z « éco » • Par courroie (fermée ou non) • Par crémaillère

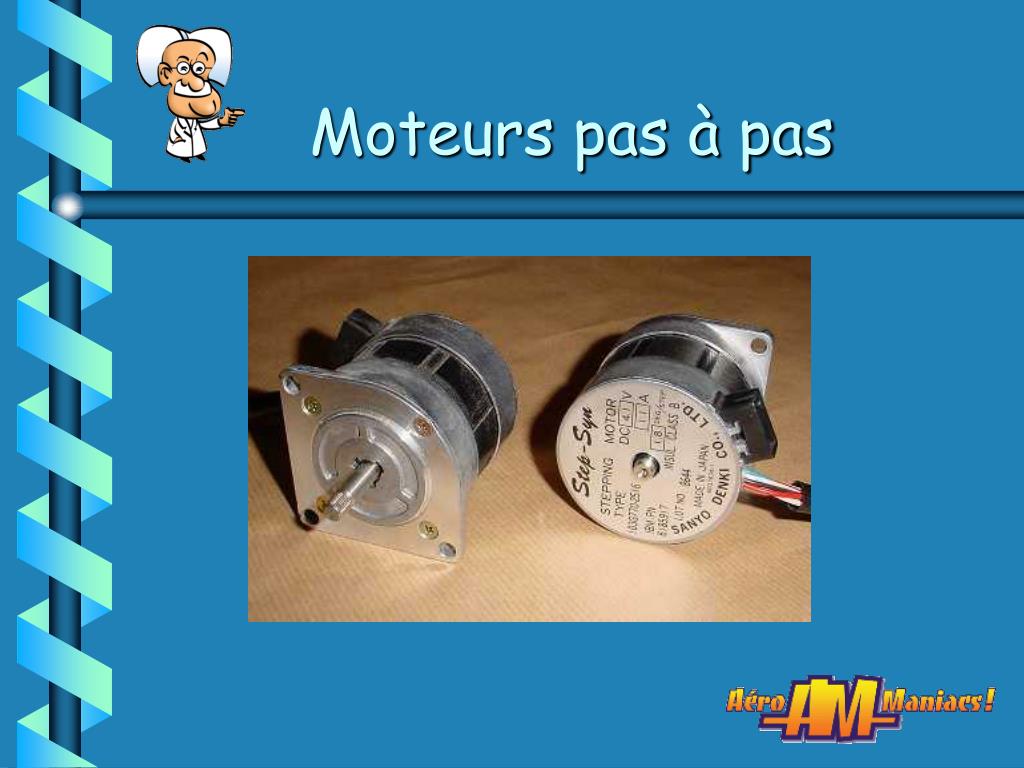

  13. Moteurs pas à pas

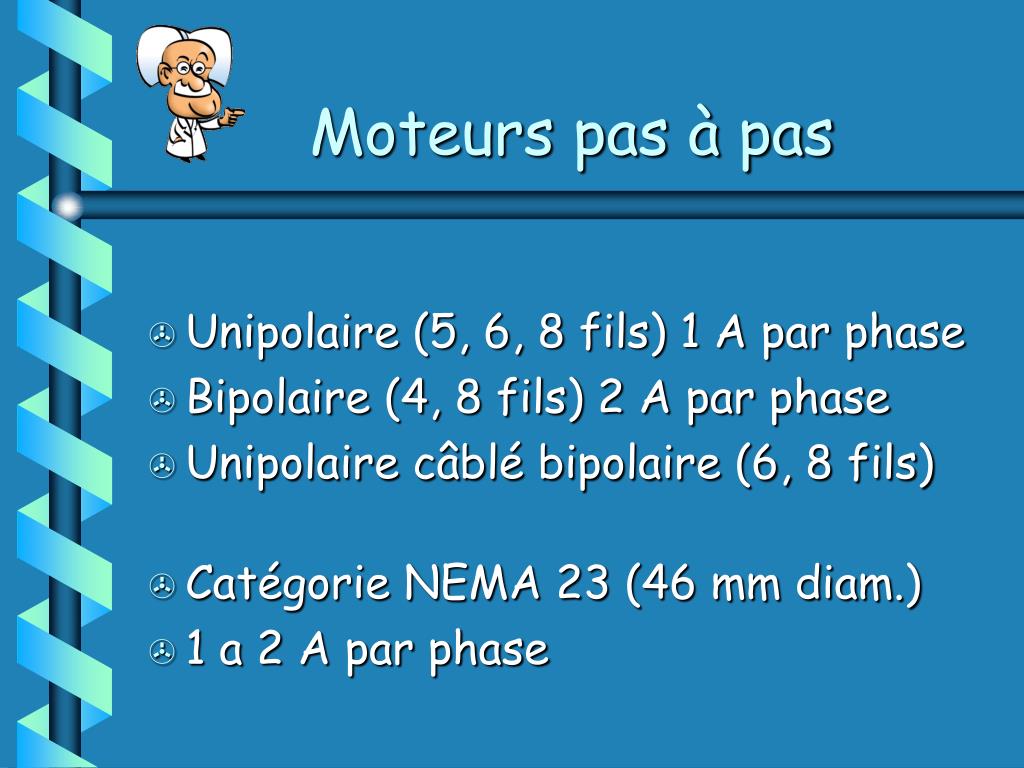

  14. Moteurs pas à pas • Unipolaire (5, 6, 8 fils) 1 A par phase • Bipolaire (4, 8 fils) 2 A par phase • Unipolaire câblé bipolaire (6, 8 fils) • Catégorie NEMA 23 (46 mm diam.) • 1 a 2 A par phase

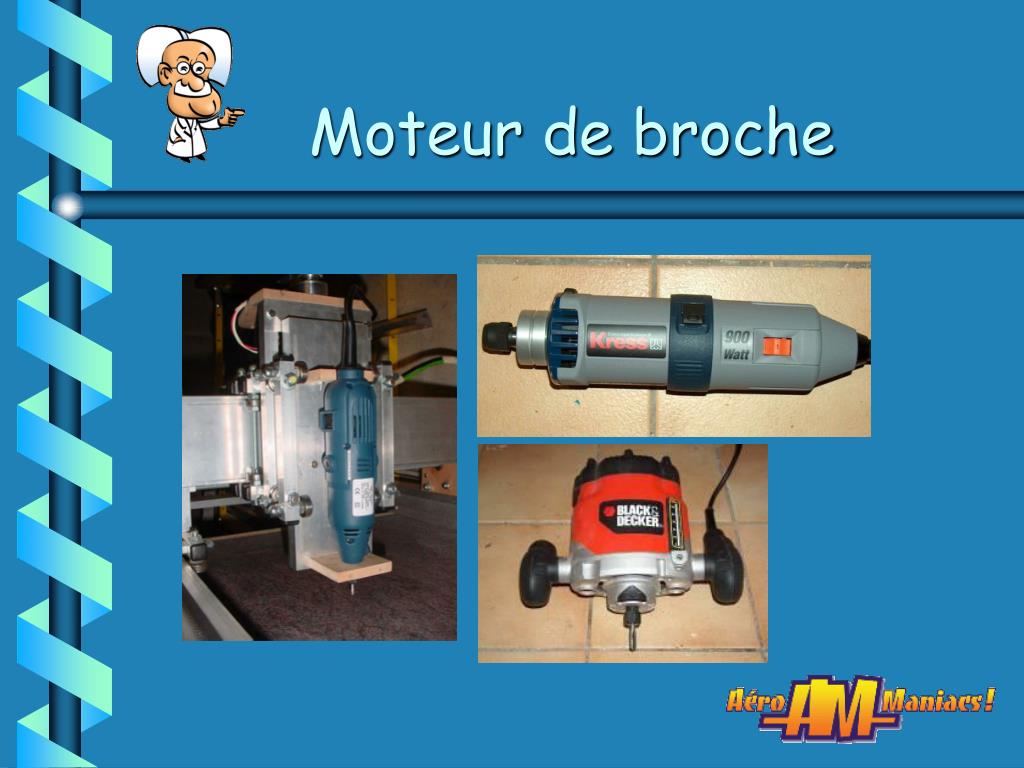

  15. Moteur de broche

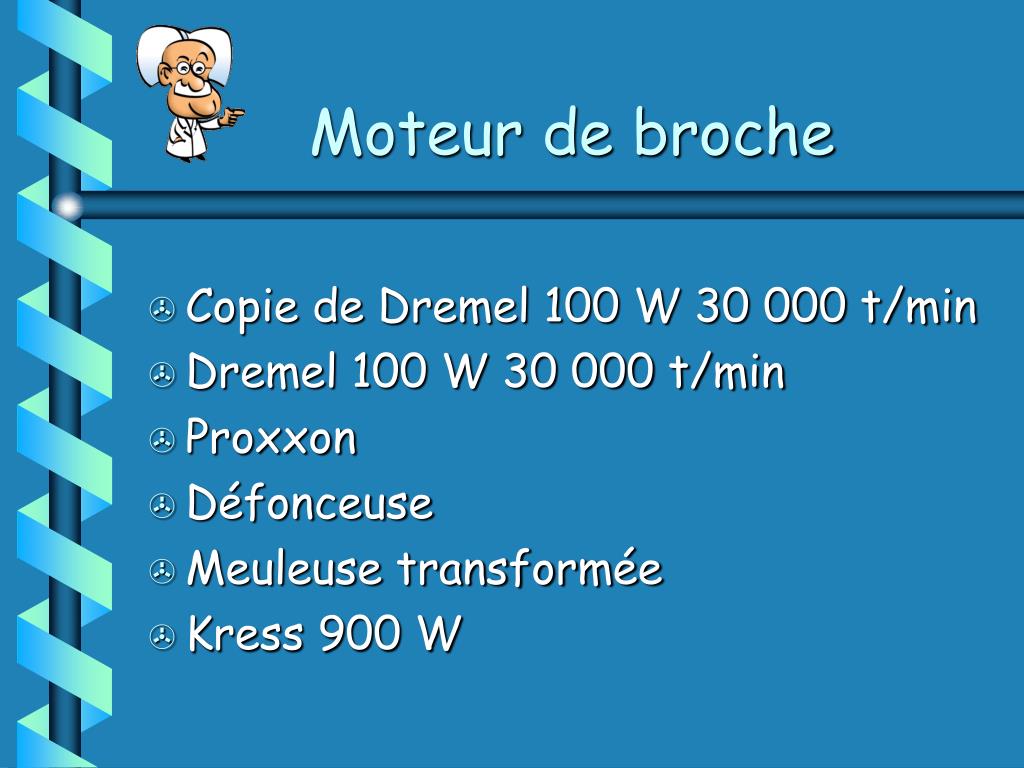

  16. Moteur de broche • Copie de Dremel 100 W 30 000 t/min • Dremel 100 W 30 000 t/min • Proxxon • Défonceuse • Meuleuse transformée • Kress 900 W

  17. Câblage

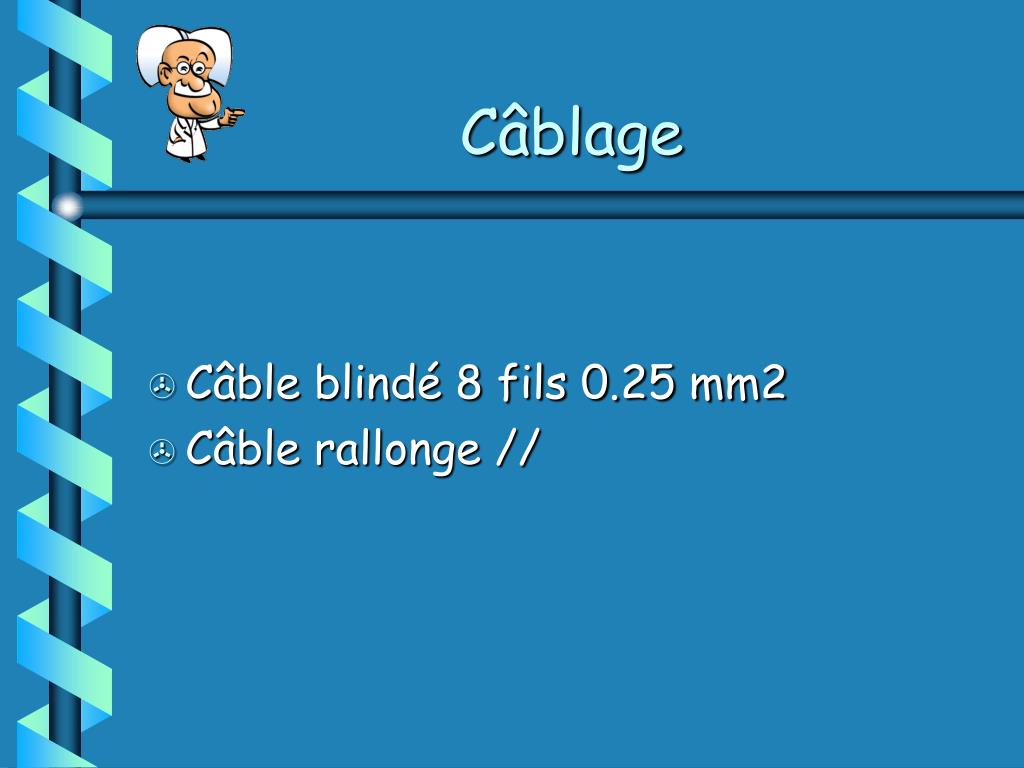

  18. Câblage • Câble blindé 8 fils 0.25 mm2 • Câble rallonge //

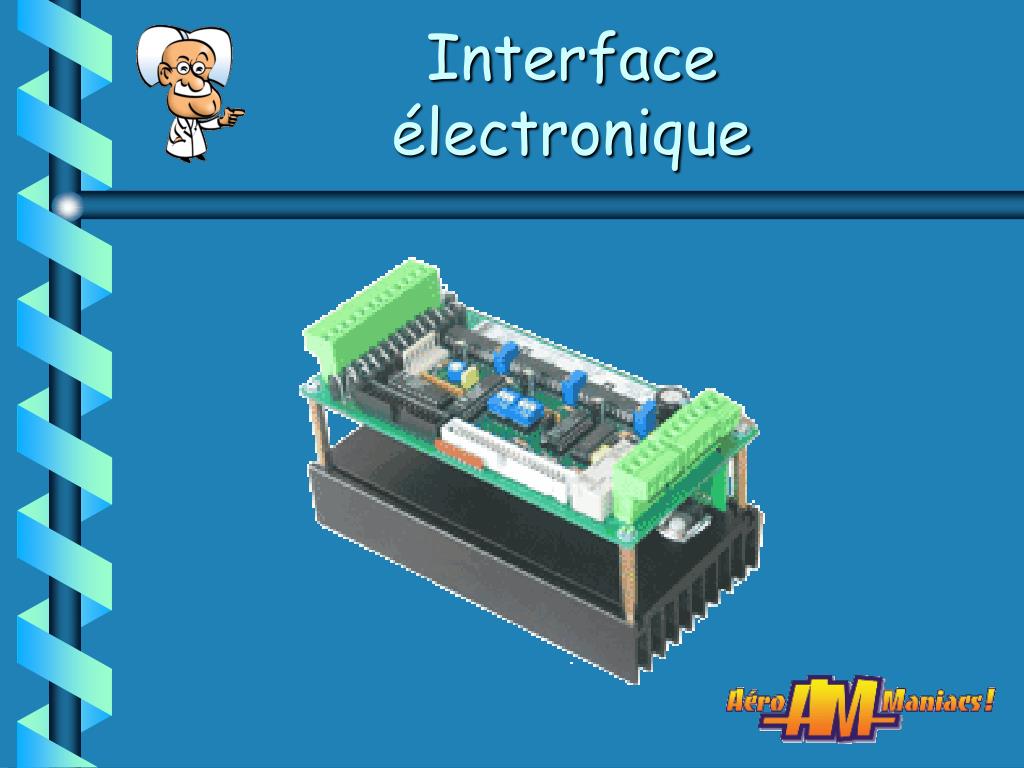

  19. Interfaceélectronique

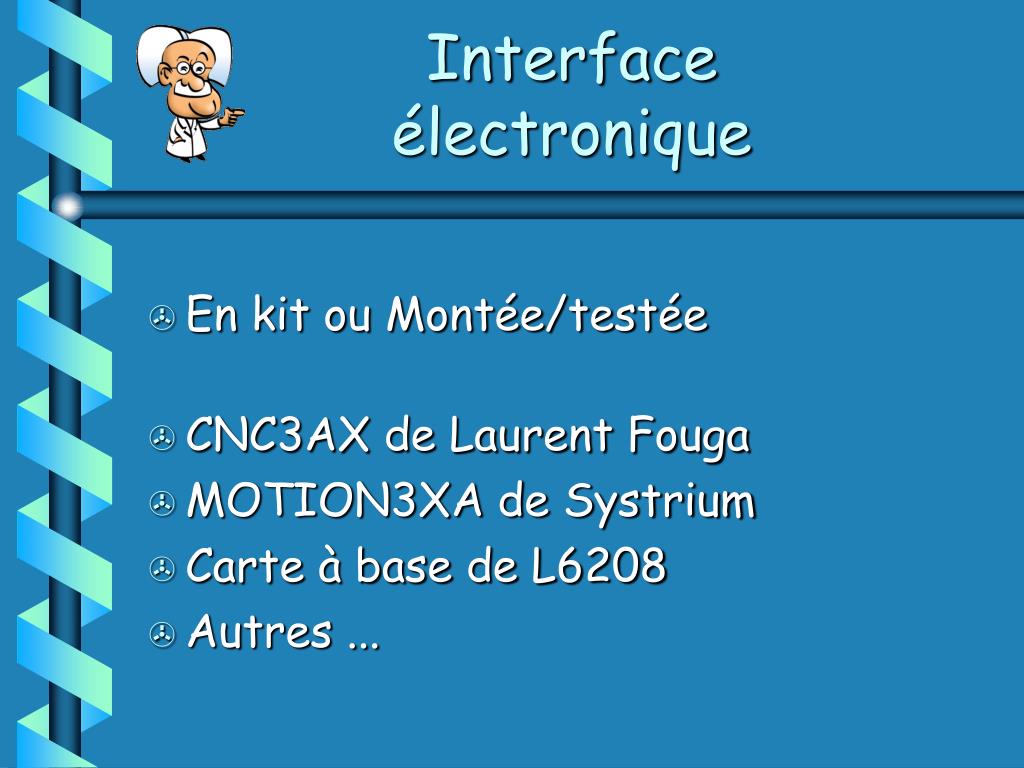

  20. Interfaceélectronique • En kit ou Montée/testée • CNC3AX de Laurent Fouga • MOTION3XA de Systrium • Carte à base de L6208 • Autres ...

  21. Soft de commande

  22. Soft de commande • Cnfraise 4 de G. Coquery (30 €) • Ninos 2.08 de JN. Carlier (80 €) • TurboCNC V4 fr (freeware) • CNC3axes (freeware) • Autres … (?) • Des progs en français en priorité

  23. Ordinateur support

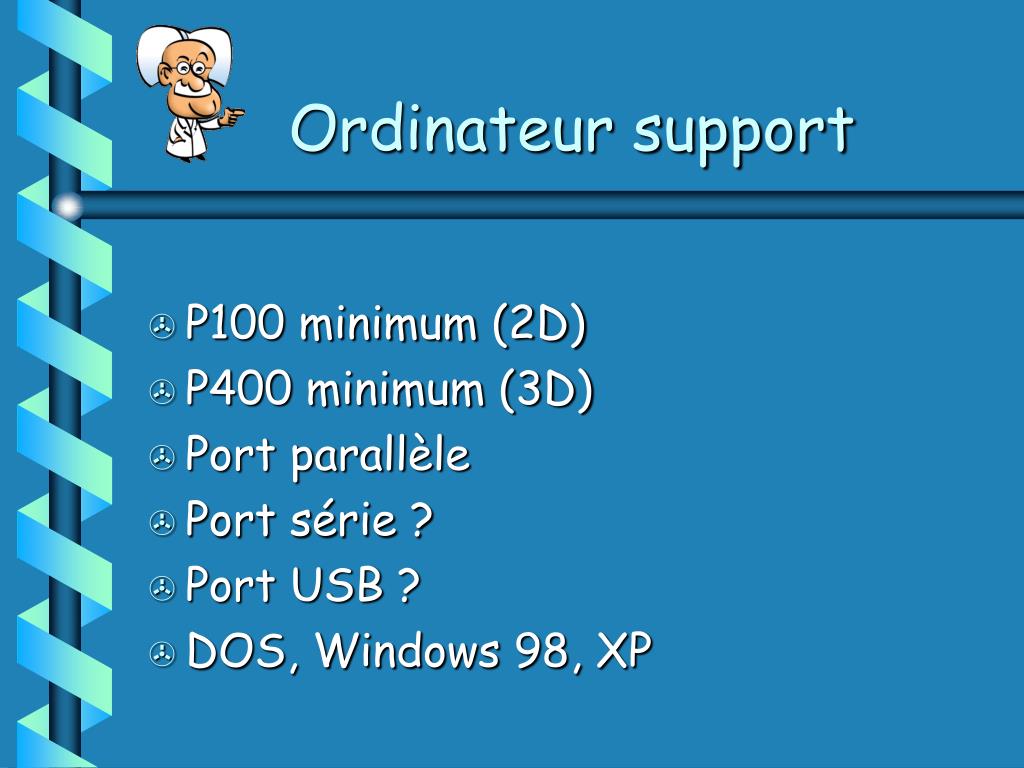

  24. Ordinateur support • P100 minimum (2D) • P400 minimum (3D) • Port parallèle • Port série ? • Port USB ? • DOS, Windows 98, XP
