CABLEADO ESTRUCTURADO. ANTECEDENTES Apareció la necesidad de uniformizar los sistemas a través de los estándares que permitan la compatibilidad entre productos ofrecidos por diferentes fabricantes.
E N D

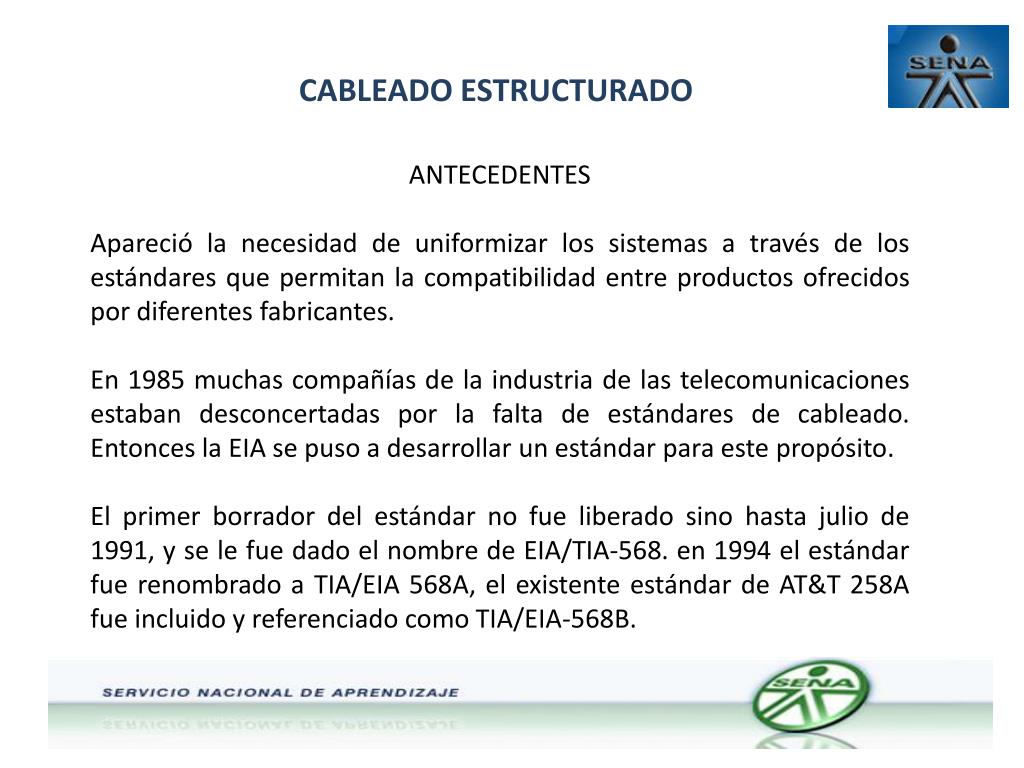

CABLEADO ESTRUCTURADO ANTECEDENTES Apareció la necesidad de uniformizar los sistemas a través de los estándares que permitan la compatibilidad entre productos ofrecidos por diferentes fabricantes. En 1985 muchas compañías de la industria de las telecomunicaciones estaban desconcertadas por la falta de estándares de cableado. Entonces la EIA se puso a desarrollar un estándar para este propósito. El primer borrador del estándar no fue liberado sino hasta julio de 1991, y se le fue dado el nombre de EIA/TIA-568. en 1994 el estándar fue renombrado a TIA/EIA 568A, el existente estándar de AT&T 258A fue incluido y referenciado como TIA/EIA-568B.
CABLEADO ESTRUCTURADO • Los edificios son dinámicos Durante la existencia de un edificio, las remodelaciones son comunes y deben ser tenidas en cuenta desde el momento del diseño. • Los sistemas de telecomunicaciones son dinámicos. Durante la existencia de un edificio, las tecnologías y los equipos de telecomunicaciones pueden cambiar drásticamente. • Telecomunicaciones es más que “Voz y Datos” El concepto de Telecomunicaciones también incorpora otros sistemas tales como control ambiental, seguridad, audio, televisión, alarmas y sonido.
CABLEADO ESTRUCTURADO INTRODUCCION • Cambios en los edificios, en la distribución de puestos de trabajo. • No solamente servicios de datos y telefonía, sino VIDEOS, ALARMAS, CLIMATIZACION, CONTROL DE ACCESO, ETC. • Unificar Tendido de Cables. • Cambios en la Tecnología de Equipos de Telecomunicaciones.
CABLEADO ESTRUCTURADO CONCEPTOS DE CABLEADO ESTRUCTURADO Es el conjunto de elementos pasivos, flexible, genérico e independiente, que sirve para interconectar equipos activos, de diferentes o igual tecnología permitiendo la integración de los diferentes sistemas de control, comunicación y manejo de la información, sean estos de voz, datos, video, así como equipos de conmutación y otros sistemas de administración. En un sistema de cableado estructurado, cada estación de trabajo se conecta a un punto central, facilitando la interconexión y la administración del sistema, esta disposición permite la comunicación virtualmente con cualquier dispositivo, en cualquier lugar y en cualquier momento. El objetivo fundamental es cubrir las necesidades de los usuarios durante la vida útil del edificio sin necesidad de realizar más tendido de cables
CABLEADO ESTRUCTURADO CONCEPTOS DE CABLEADO ESTRUCTURADO Cableado Estructurado trata de especificar una “Estructura” o “Sistema” de cableado para empresas y edificios que sea: – Común y a la vez independiente de las aplicaciones – Documentada (Identificación adecuada) – Proyectada a largo plazo (> 10 años). diseñado en una jerarquía lógica que adapta todo el cableado existente, y el futuro, en un único sistema. Un sistema de cableado estructurado exige una topología en estrella, que permite una administración sencilla y una capacidad de crecimiento flexible. En general un cableado estructurado le ofrece confiabilidad, modularidad, fácil administración, seguridad y estética.
CABLEADO ESTRUCTURADO CARACTERISTICAS DE CABLEADO ESTRUCTURADO • Define la Topología (conjunto de nodos interconectados). • Identifica los Medios de Transmisión. • Especifica Las Distancias. • Especifica Las Interfaces de Conexión. • Especifica los requisitos de desempeño • La configuración de nuevos puestos se realiza hacia el exterior desde un nodo central, sin necesidad de variar el resto de los puestos. Sólo se configuran las conexiones del enlace particular. • La localización y corrección de averías se simplifica ya que los problemas se pueden detectar a nivel centralizado. • Mediante una topología física en estrella se hace posible configurar distintas topologías lógicas tanto en bus como en anillo, simplemente reconfigurando centralizadamente las conexiones

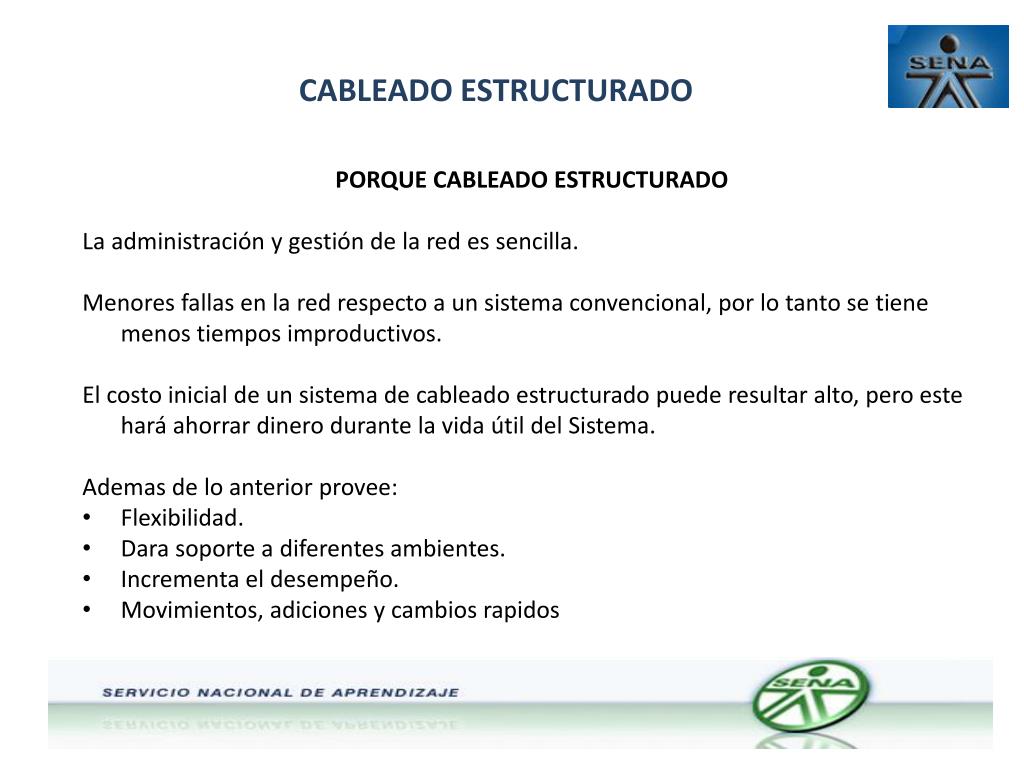

CABLEADO ESTRUCTURADO PORQUE CABLEADO ESTRUCTURADO La administración y gestión de la red es sencilla. Menores fallas en la red respecto a un sistema convencional, por lo tanto se tiene menos tiempos improductivos. El costo inicial de un sistema de cableado estructurado puede resultar alto, pero este hará ahorrar dinero durante la vida útil del Sistema. Ademas de lo anterior provee: • Flexibilidad. • Dara soporte a diferentes ambientes. • Incrementa el desempeño. • Movimientos, adiciones y cambios rapidos
CABLEADO ESTRUCTURADO PORQUE CABLEADO ESTRUCTURADO El cableado es < 10% del costo de toda la red………………………. Pero cuenta > 70% de los errores en la red.

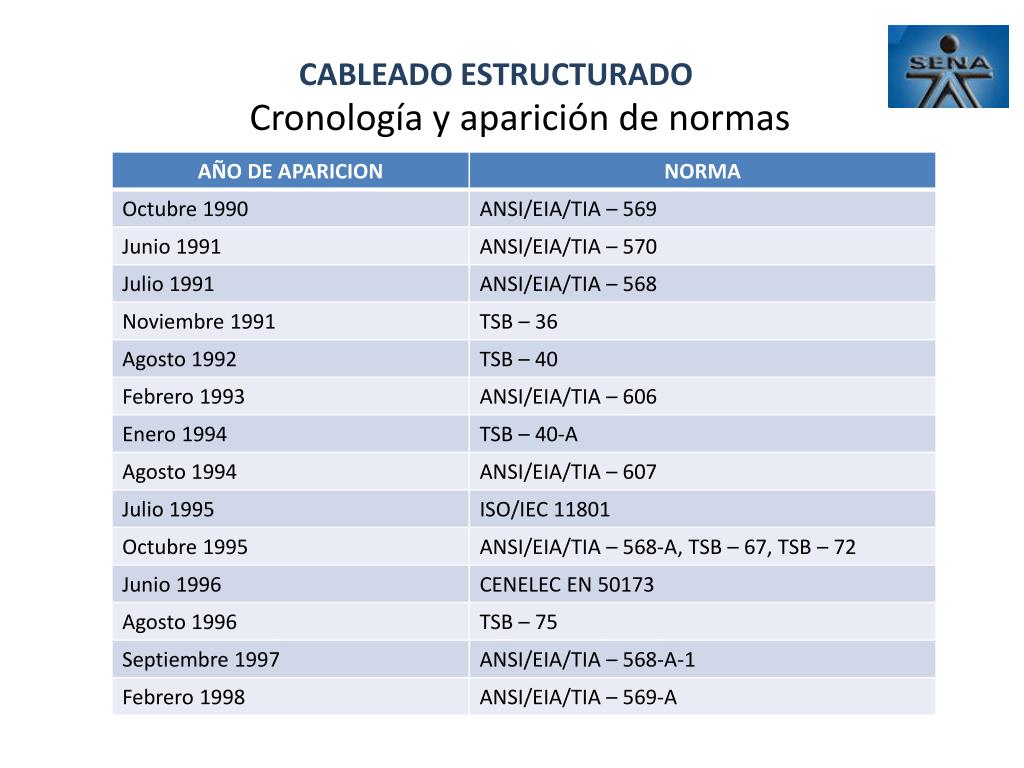

Cronología y aparición de normas CABLEADO ESTRUCTURADO

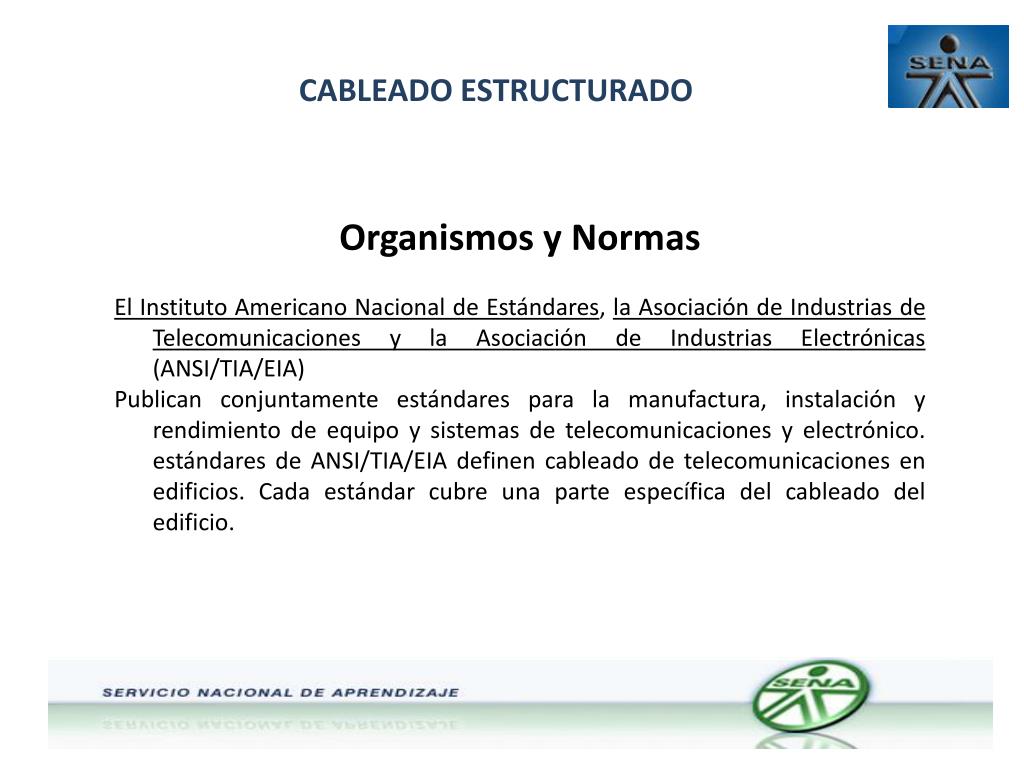

CABLEADO ESTRUCTURADO Organismos y Normas El Instituto Americano Nacional de Estándares, la Asociación de Industrias de Telecomunicaciones y la Asociación de Industrias Electrónicas (ANSI/TIA/EIA) Publican conjuntamente estándares para la manufactura, instalación y rendimiento de equipo y sistemas de telecomunicaciones y electrónico. estándares de ANSI/TIA/EIA definen cableado de telecomunicaciones en edificios. Cada estándar cubre una parte específica del cableado del edificio.
CABLEADO ESTRUCTURADO Organismos y Normas Organismos • ANSI: American National Standards Institute. Organización Privada sin fines de lucro fundada en 1918, la cual administra y coordina el sistema de estandarización voluntaria del sector privado de los Estados Unidos. • EIA: Electronics Industry Association. Fundada en 1924. Desarrolla normas y publicaciones sobre las principales áreas técnicas: los componentes electrónicos, electrónica del consumidor, información electrónica, y telecomunicaciones. TIA: Telecommunications Industry Association. Fundada en 1985 después del rompimiento del monopolio de AT&T. Desarrolla normas de cableado industrial voluntario para muchos productos de las telecomunicaciones y tiene más de 70 normas preestablecidas. as de Gigabit Ethernet

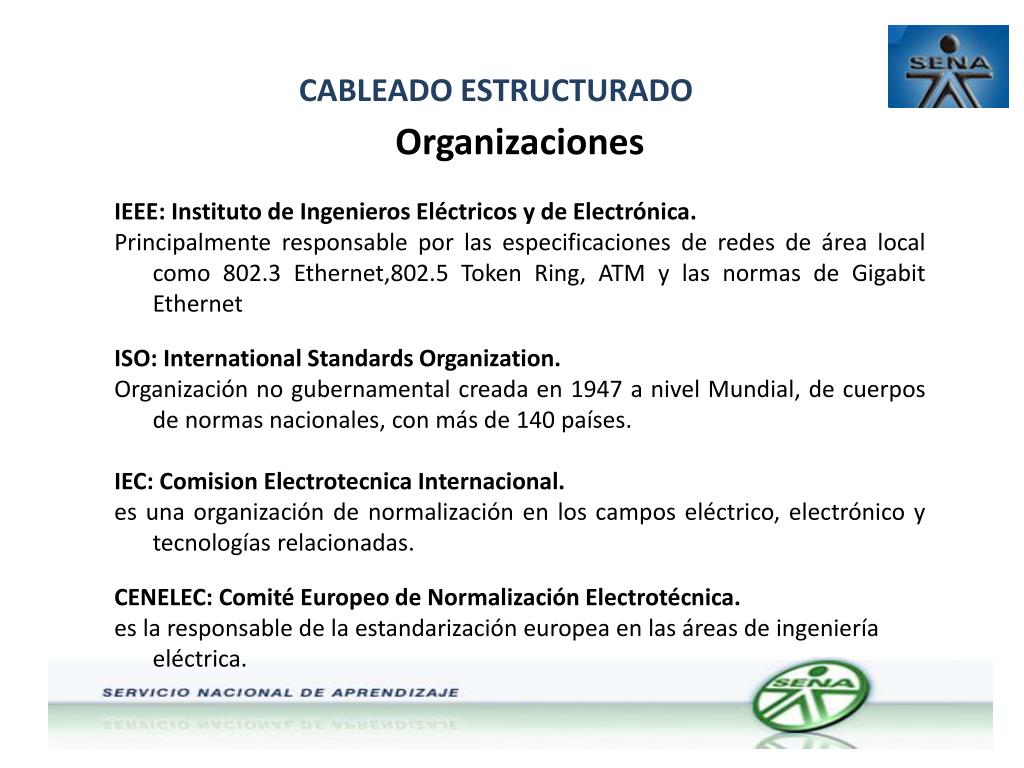

CABLEADO ESTRUCTURADO Organizaciones IEEE: Instituto de Ingenieros Eléctricos y de Electrónica. Principalmente responsable por las especificaciones de redes de área local como 802.3 Ethernet,802.5 Token Ring, ATM y las normas de Gigabit Ethernet ISO: International Standards Organization. Organización no gubernamental creada en 1947 a nivel Mundial, de cuerpos de normas nacionales, con más de 140 países. IEC: Comision Electrotecnica Internacional. es una organización de normalización en los campos eléctrico, electrónico y tecnologías relacionadas. CENELEC: Comité Europeo de Normalización Electrotécnica. es la responsable de la estandarización europea en las áreas de ingeniería eléctrica.
CABLEADO ESTRUCTURADO Normas • EIA/TIA 568: Cómo Instalar el Cableado • EIA/TIA 569: Cómo Enrutar el Cableado • ANSI/TIA/EIA-570-A Normas de Infraestructura Residencial de Telecomunicaciones • ANSI/TIA/EIA-606-A Normas de Administración de Infraestructura de Telecomunicaciones en Edificios Comerciales • ANSI/TIA/EIA-607 Requerimientos para instalaciones de sistemas de puesta a tierra de Telecomunicaciones en Edificios Comerciales. • ANSI/TIA/EIA-758 Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones.
CABLEADO ESTRUCTURADO Videos de Sensibilización de Cableado Estructurado http://www.youtube.com/watch?v=Z3UUA-JAB08 http://www.youtube.com/watch?v=cKHQ5uM58Mc&feature=related http://www.youtube.com/watch?v=mAzk7Cus3tQ&feature=related
CABLEADO ESTRUCTURADO ESTRUCTURA Describe cada una de las partes estructurales que componen este tipo de sistema de cableado. Estas partes estructurales son las siguientes: • Area de trabajo WA • Cableado horizontal • Cuarto de telecomunicaciones • Cableado Vertical.
CABLEADO ESTRUCTURADO ESTRUCTURA AREA DE TRABAJO: • Se extendie desde la placa de pared hasta el equipo del usuario. • Diseñado para cambios, modificaciones y adiciones faciles. • Cambiar o dar mantenimiento a una instalacion en el area de trabajo de ser facil

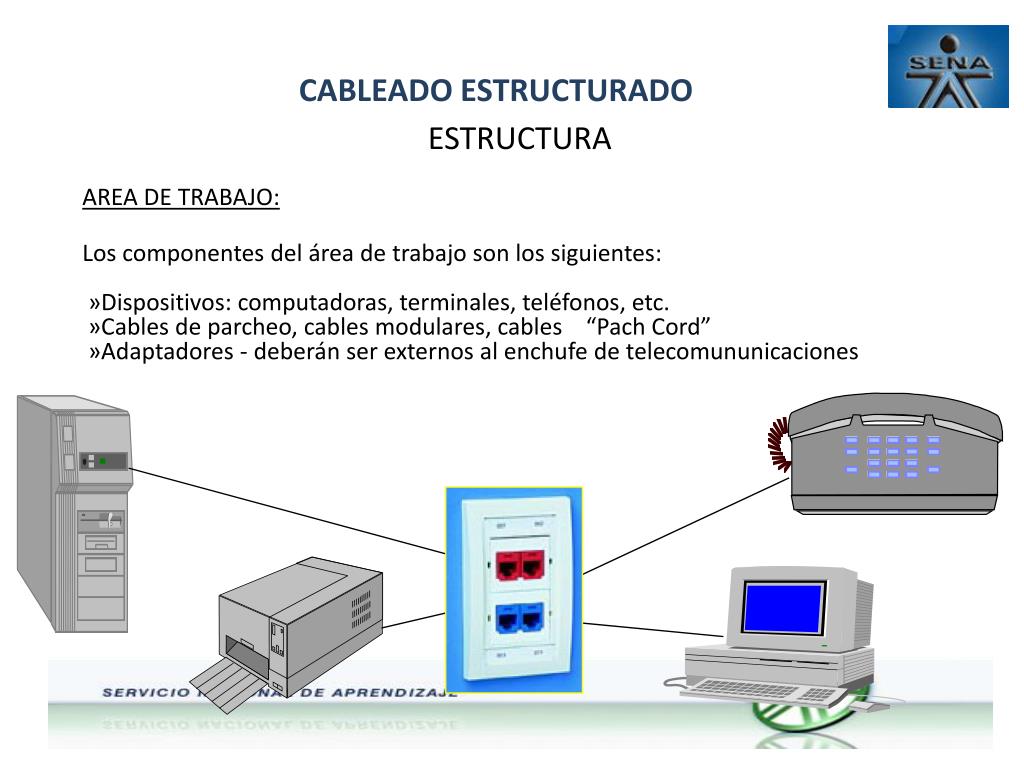

CABLEADO ESTRUCTURADO ESTRUCTURA AREA DE TRABAJO: Los componentes del área de trabajo son los siguientes: »Dispositivos: computadoras, terminales, teléfonos, etc. »Cables de parcheo, cables modulares, cables “Pach Cord” »Adaptadores - deberán ser externos al enchufe de telecomununicaciones
CABLEADO ESTRUCTURADO ESTRUCTURA AREA DE TRABAJO: Especificaciones tecnicas del area de trabajo: • Cada area de trabajo no sera menor a 10m cuadrados. • Dos tomas como minimo de telecomunicaciones por cada area de trabajo. • Las tomas de energia deberan estar lo mas proximo al area de trabajo. • La localizacion de todas las tomas seran acordes al mobiliario del area de trabajo. • Las vias de acceso del cableado podra ir por columnas, paredes, pisos y techos. • Se utilizan pach cord para conectar los equipos de telecomunicaciones al cableado horizontal. • Distancia minima desde el piso hasta las tomas de telecomunicaciones es de 30cms.
CABLEADO ESTRUCTURADO ESTRUCTURA CABLEADO HORIZONTAL: se extiende desde el área de trabajo de telecomunicaciones al rack de telecomunicaciones y consiste de lo siguiente: »Cableado horizontal »Enchufe de energi para toma de telecomunicaciones »Terminaciones de cable (asignaciones de guías del conector, modular RJ-45) tres tipos de medios son reconocidos para el cableado horizontal, cada uno debe de tener una extensión máxima de 90 metros: » Cable UTP 100-ohm, 4-pares, (24 AWG solidó) » Cable 150-ohm STP, 2-pares » Fibra óptica 62.5/125-µm, 2 fibras dependiendo el tipo puede tener mas de 90 mts.

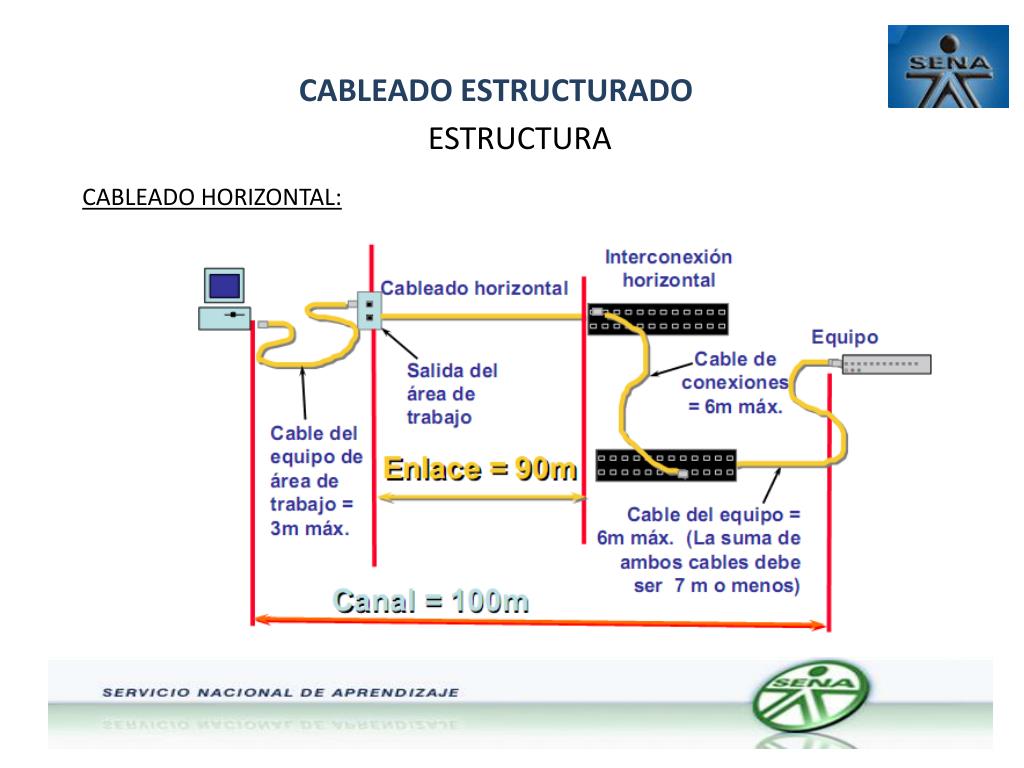

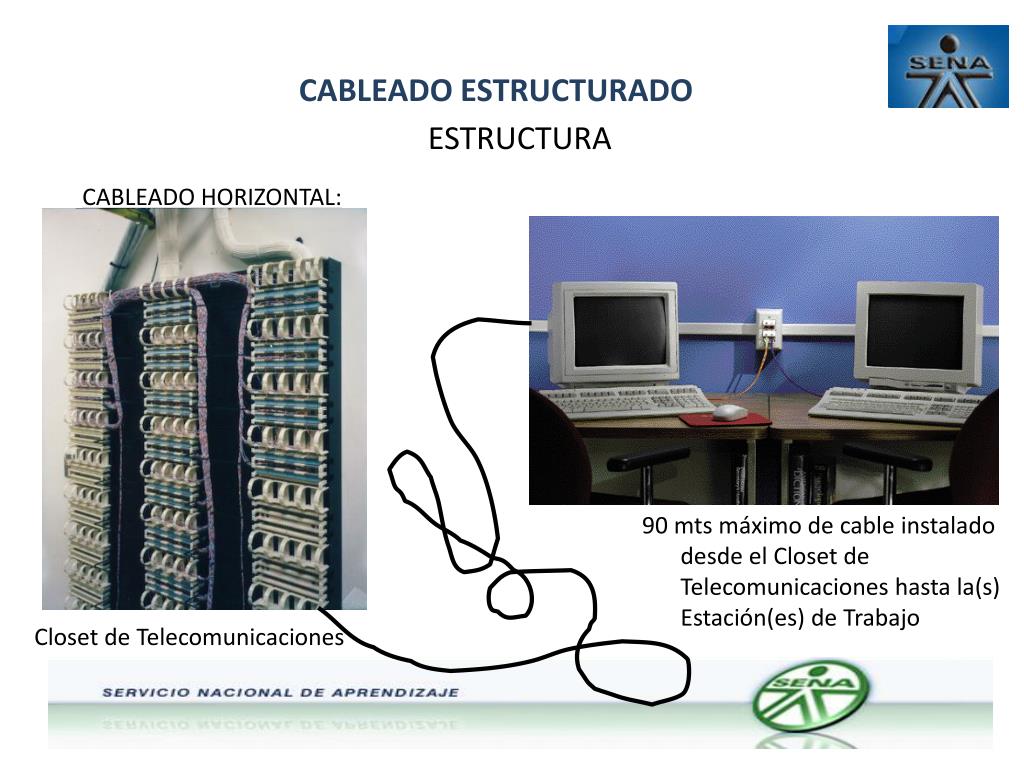

CABLEADO ESTRUCTURADO ESTRUCTURA CABLEADO HORIZONTAL: AT AT 90 mts máximo de cable instalado desde el Closet de Telecomunicaciones hasta la(s) Estación(es) de Trabajo Closet de Telecomunicaciones
CABLEADO ESTRUCTURADO ESTRUCTURA CABLEADO HORIZONTAL: AT AT

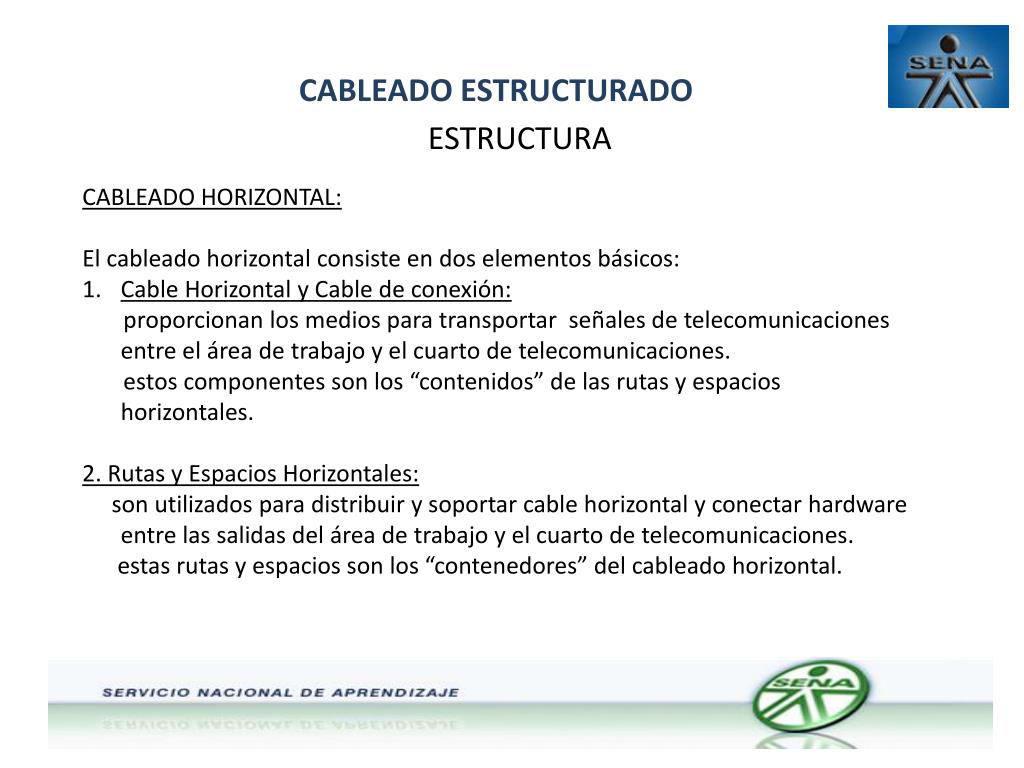

CABLEADO ESTRUCTURADO ESTRUCTURA CABLEADO HORIZONTAL: El cableado horizontal consiste en dos elementos básicos: Cable Horizontal y Cable de conexión: proporcionan los medios para transportar señales de telecomunicaciones entre el área de trabajo y el cuarto de telecomunicaciones. estos componentes son los “contenidos” de las rutas y espacios horizontales. 2. Rutas y Espacios Horizontales: son utilizados para distribuir y soportar cable horizontal y conectar hardware entre las salidas del área de trabajo y el cuarto de telecomunicaciones. estas rutas y espacios son los “contenedores” del cableado horizontal. AT

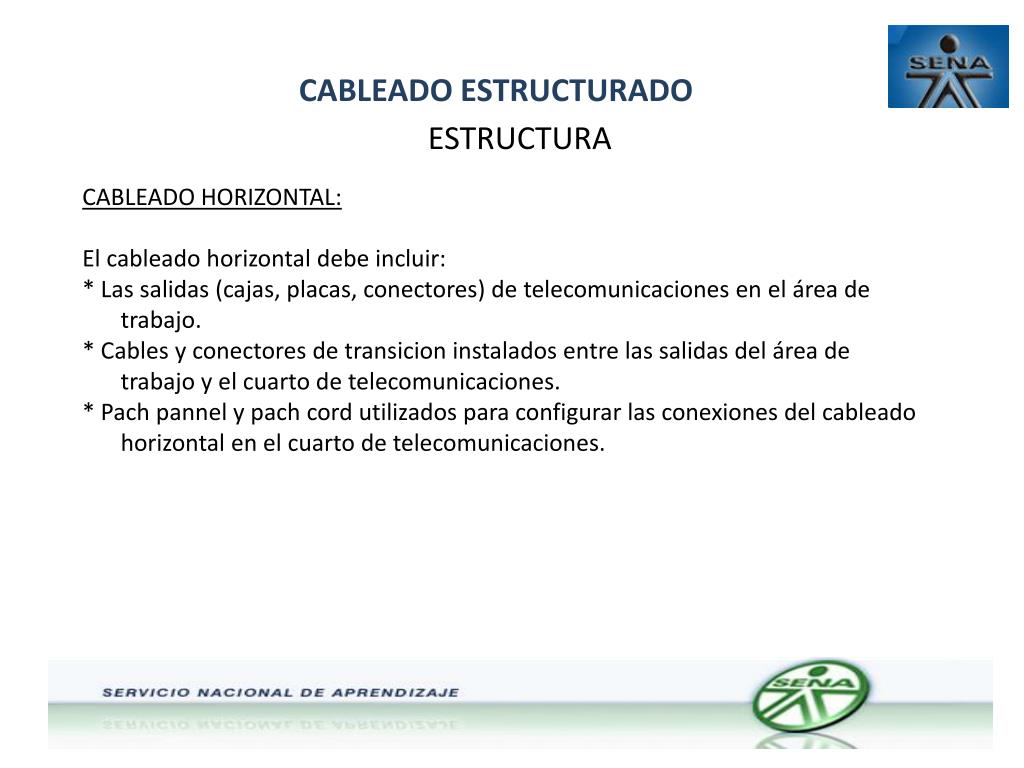

CABLEADO ESTRUCTURADO ESTRUCTURA CABLEADO HORIZONTAL: El cableado horizontal debe incluir: * Las salidas (cajas, placas, conectores) de telecomunicaciones en el área de trabajo. * Cables y conectores de transicion instalados entre las salidas del área de trabajo y el cuarto de telecomunicaciones. * Pach pannel y pach cord utilizados para configurar las conexiones del cableado horizontal en el cuarto de telecomunicaciones.

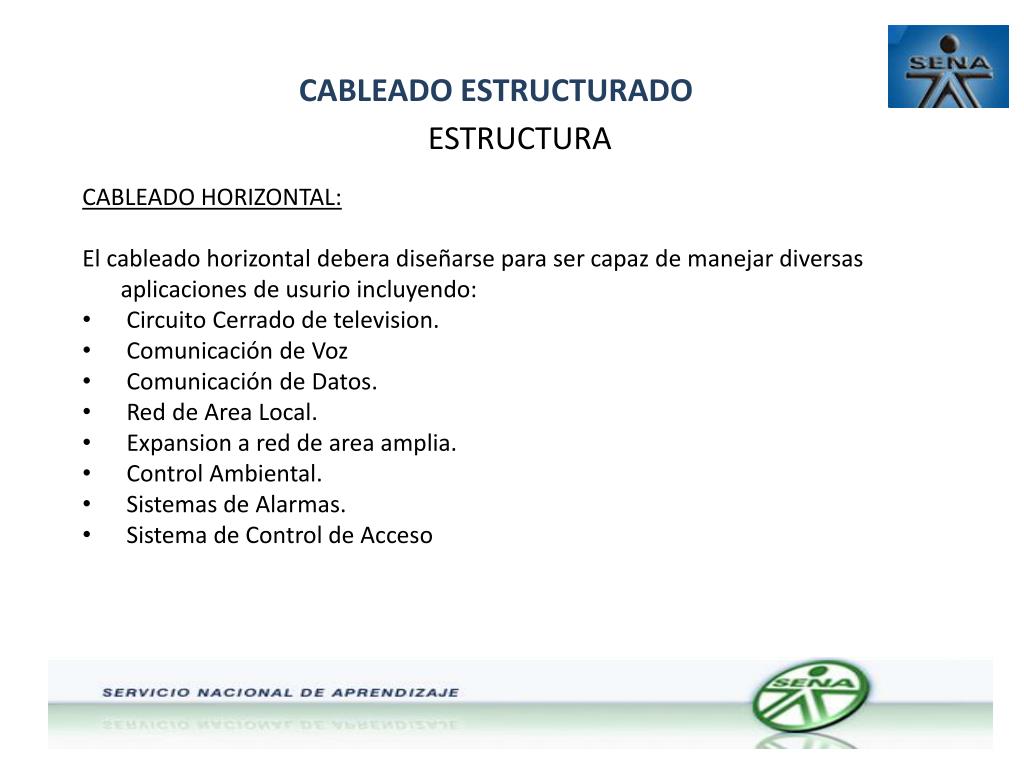

CABLEADO ESTRUCTURADO ESTRUCTURA CABLEADO HORIZONTAL: El cableado horizontal debera diseñarse para ser capaz de manejar diversas aplicaciones de usurio incluyendo: • Circuito Cerrado de television. • Comunicación de Voz • Comunicación de Datos. • Red de Area Local. • Expansion a red de area amplia. • Control Ambiental. • Sistemas de Alarmas. • Sistema de Control de Acceso
CABLEADO ESTRUCTURADO ESTRUCTURA CABLEADO HORIZONTAL:

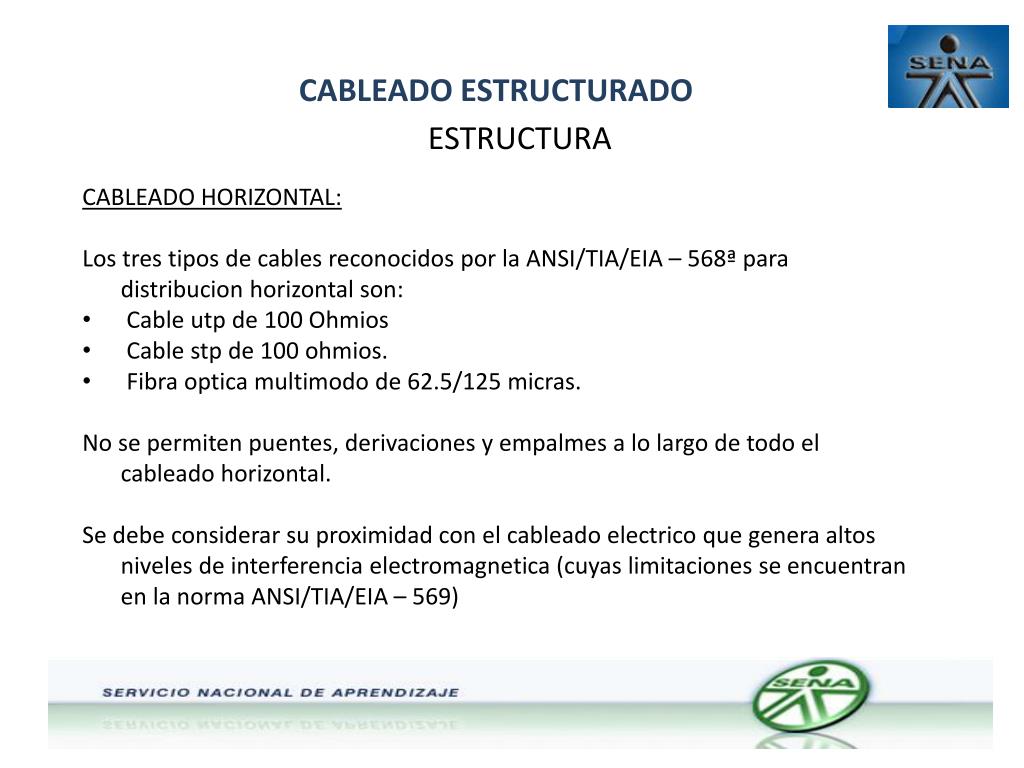

CABLEADO ESTRUCTURADO ESTRUCTURA CABLEADO HORIZONTAL: Los tres tipos de cables reconocidos por la ANSI/TIA/EIA – 568ª para distribucion horizontal son: • Cable utp de 100 Ohmios • Cable stp de 100 ohmios. • Fibra optica multimodo de 62.5/125 micras. No se permiten puentes, derivaciones y empalmes a lo largo de todo el cableado horizontal. Se debe considerar su proximidad con el cableado electrico que genera altos niveles de interferencia electromagnetica (cuyas limitaciones se encuentran en la norma ANSI/TIA/EIA – 569)

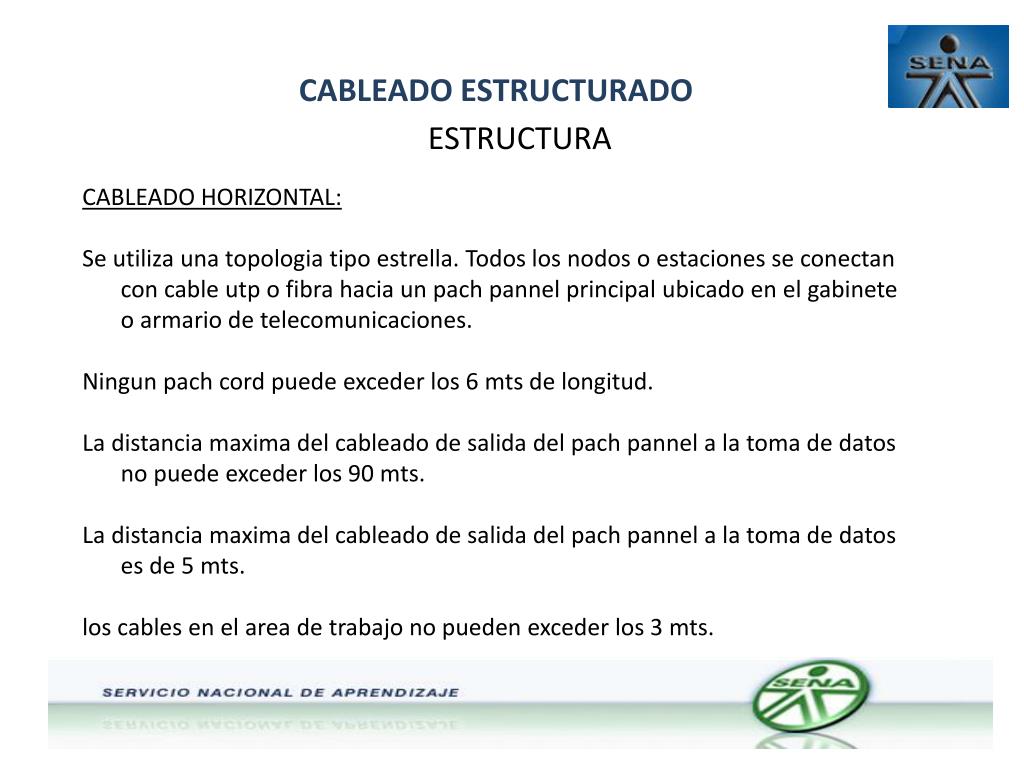

CABLEADO ESTRUCTURADO ESTRUCTURA CABLEADO HORIZONTAL: Se utiliza una topologia tipo estrella. Todos los nodos o estaciones se conectan con cable utp o fibra hacia un pach pannel principal ubicado en el gabinete o armario de telecomunicaciones. Ningun pach cord puede exceder los 6 mts de longitud. La distancia maxima del cableado de salida del pach pannel a la toma de datos no puede exceder los 90 mts. La distancia maxima del cableado de salida del pach pannel a la toma de datos es de 5 mts. los cables en el area de trabajo no pueden exceder los 3 mts.
CABLEADO ESTRUCTURADO ESTRUCTURA CABLEADO HORIZONTAL:
CABLEADO ESTRUCTURADO ESTRUCTURA CUARTO DE TELECOMUNICACIONES: Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones.
CABLEADO ESTRUCTURADO ESTRUCTURA CUARTO DE TELECOMUNICACIONES:
CABLEADO ESTRUCTURADO ESTRUCTURA CUARTO DE TELECOMUNICACIONES: • Area exclusiva dentro de un edificio para el equipo de telecomunicaciones • Su función principal es la terminación del cableado horizontal • Todas las conexiones entre los cables horizontales y verticales deben ser “cross-connects” (administrable) • Precauciones en el manejo del cable * Evitar tensiones en el cable * Los cables no deben encincharse en grupos muy apretados * Utilizar rutas de cable y accesorios apropiados

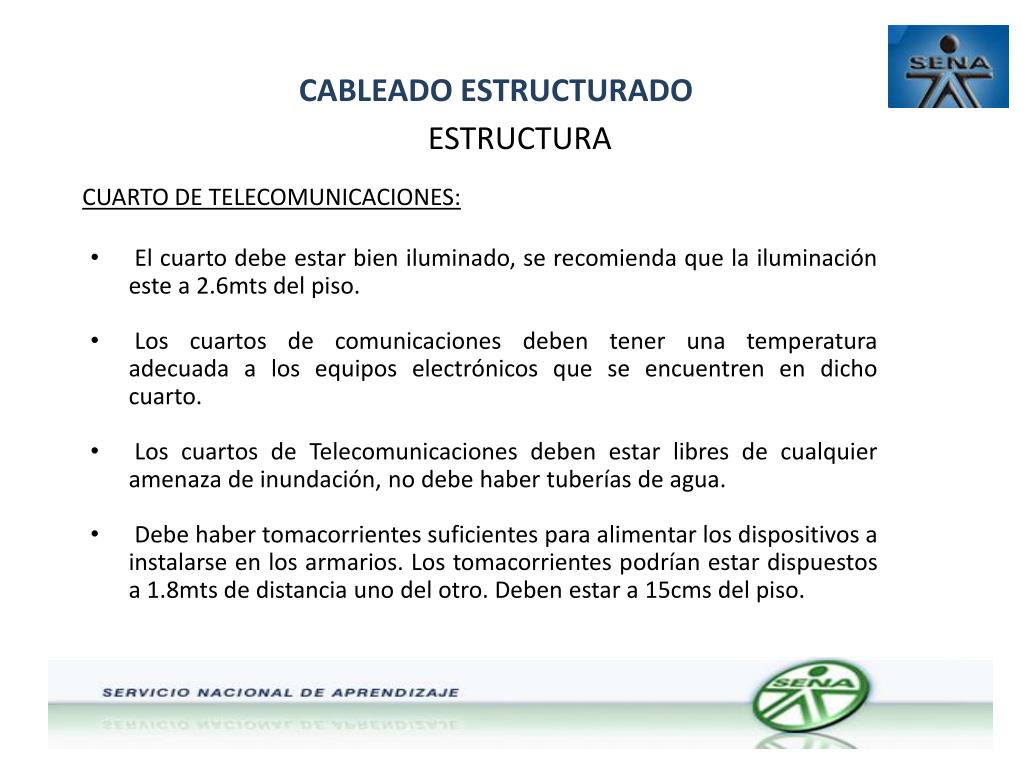

CABLEADO ESTRUCTURADO ESTRUCTURA CUARTO DE TELECOMUNICACIONES: • El cuarto debe estar bien iluminado, se recomienda que la iluminación este a 2.6mts del piso. • Los cuartos de comunicaciones deben tener una temperatura adecuada a los equipos electrónicos que se encuentren en dicho cuarto. • Los cuartos de Telecomunicaciones deben estar libres de cualquier amenaza de inundación, no debe haber tuberías de agua. • Debe haber tomacorrientes suficientes para alimentar los dispositivos a instalarse en los armarios. Los tomacorrientes podrían estar dispuestos a 1.8mts de distancia uno del otro. Deben estar a 15cms del piso.
CABLEADO ESTRUCTURADO ESTRUCTURA CUARTO DE TELECOMUNICACIONES: • Se debe mantener el cuarto de telecomunicaciones con llave en todo momento. Se debe asignar llaves a personal que esta en el edificio durante las horas de operación. • Se debe mantener el cuarto de Telecomunicaciones limpio y organizado. • Debe haber al menos un cuarto de telecomunicaciones o cuarto de equipos por piso y por areas que no excedan los 1000 metros cuadrados. • Instalaciones pequeños podran usar un solo cuarto de telecomunicaciones si la distancia maxima de 90 metros no se exceda
CABLEADO ESTRUCTURADO ESTRUCTURA CUARTO DE TELECOMUNICACIONES: • Los rack de telecomunicaciones deben de contar con al menos 82 cms de espacio de trabajo libre alrededor (al frente y detras) de los equipos y paneles de comunicaciones. • La distancia de 82 cms se debe medir a partir de la superficie mas la salida del rack.
CABLEADO ESTRUCTURADO ESTRUCTURA CUARTO DE TELECOMUNICACIONES:
CABLEADO ESTRUCTURADO ESTRUCTURA CUARTO DE TELECOMUNICACIONES: Ubicación de Elementos

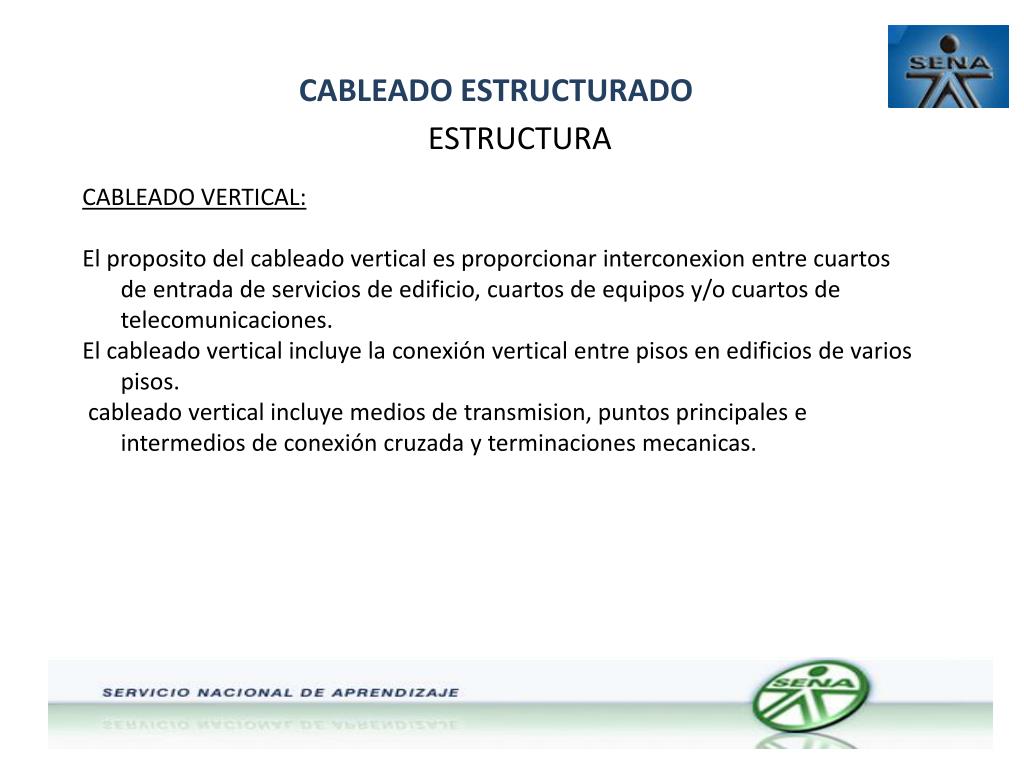

CABLEADO ESTRUCTURADO ESTRUCTURA CABLEADO VERTICAL: El proposito del cableado vertical es proporcionar interconexion entre cuartos de entrada de servicios de edificio, cuartos de equipos y/o cuartos de telecomunicaciones. El cableado vertical incluye la conexión vertical entre pisos en edificios de varios pisos. cableado vertical incluye medios de transmision, puntos principales e intermedios de conexión cruzada y terminaciones mecanicas.
NORMA EIA/TIA 568 EIA (Electronics Industry Association) TIA (Telecommunications Industry Association)
Antecedentes En Estados Unidos es la ANSI, Internacionalmente es la ISO (International Standards Organization). El propósito es: Formular un conjunto de reglas comunes para todos en la industria, en el caso del cableado estructurado para propósitos comerciales es proveer un conjunto estándar de reglas que permitan el soporte de múltiples marcas o fabricantes. norma EIA/TIA 568
Antecedentes • En 1985 muchas compañías de la industria de las telecomunicaciones estaban desconcertadas por la falta de estándares de cableado. Entonces la EIA se puso a desarrollar un estándar para este propósito. • El primer borrador (draft) del estándar no fue liberado sino hasta julio de 1991, y se le fue dado el nombre de EIA/TIA-568. en 1994 el estándar fue renombrado a TIA/EIA 568A, el existente estándar de AT&T 258A fue incluido y referenciado como TIA/EIA-568B. norma EIA/TIA 568
Introducción • El Instituto Americano Nacional de Estándares, la Asociación de Industrias de Telecomunicaciones y la Asociación de Industrias Electrónicas (ANSI/TIA/EIA) publican conjuntamente estándares para la manufactura, instalación y rendimiento de equipo y sistemas de telecomunicaciones y electrónico. estándares de ANSI/TIA/EIA definen cableado de telecomunicaciones en edificios. Cada estándar cubre una parte específica del cableado del edificio. • TIA/EIA-568A Cableado de telecomunicaciones en edificios comerciales (1991) • TIA/EIA-568B Cableado de telecomunicaciones en edificios comerciales (extiende a TIA/EIA-568A) • TIA/EIA-568B.1 Sistema de cableado genérico para edificios • TIA/EIA-568B.2 Componentes de cableado de PT (100-Ohm) • TIA/EIA-568B.3 Componentes de cableado de FO norma EIA/TIA 568

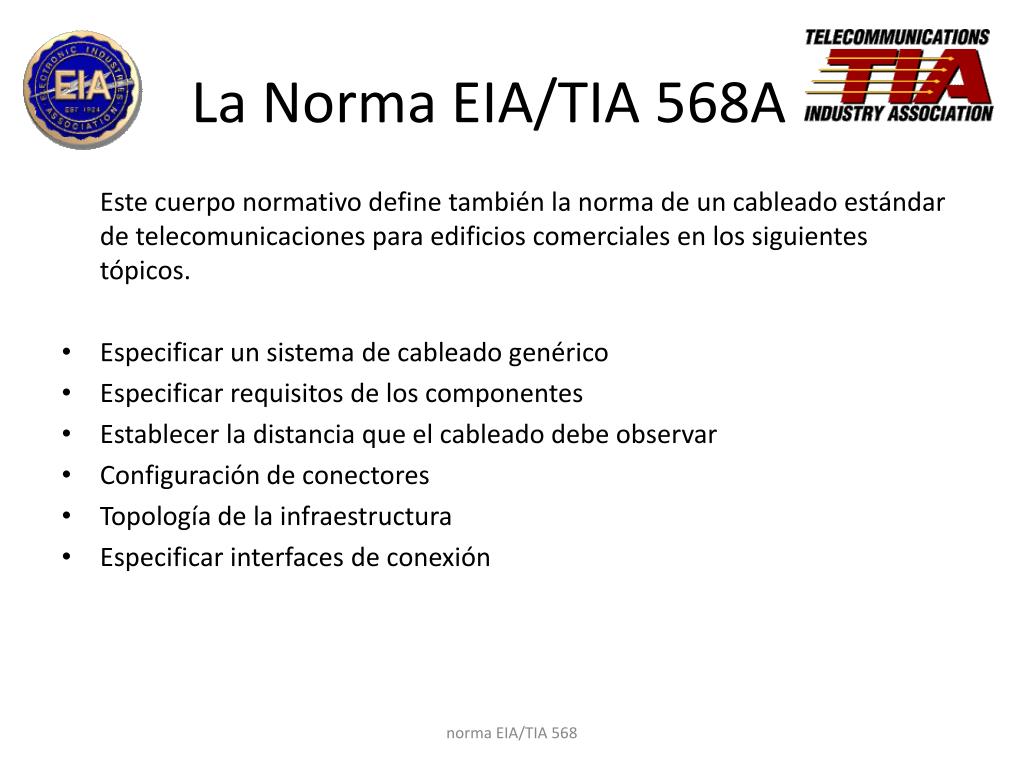

La Norma EIA/TIA 568A Este cuerpo normativo define también la norma de un cableado estándar de telecomunicaciones para edificios comerciales en los siguientes tópicos. • Especificar un sistema de cableado genérico • Especificar requisitos de los componentes • Establecer la distancia que el cableado debe observar • Configuración de conectores • Topología de la infraestructura • Especificar interfaces de conexión norma EIA/TIA 568

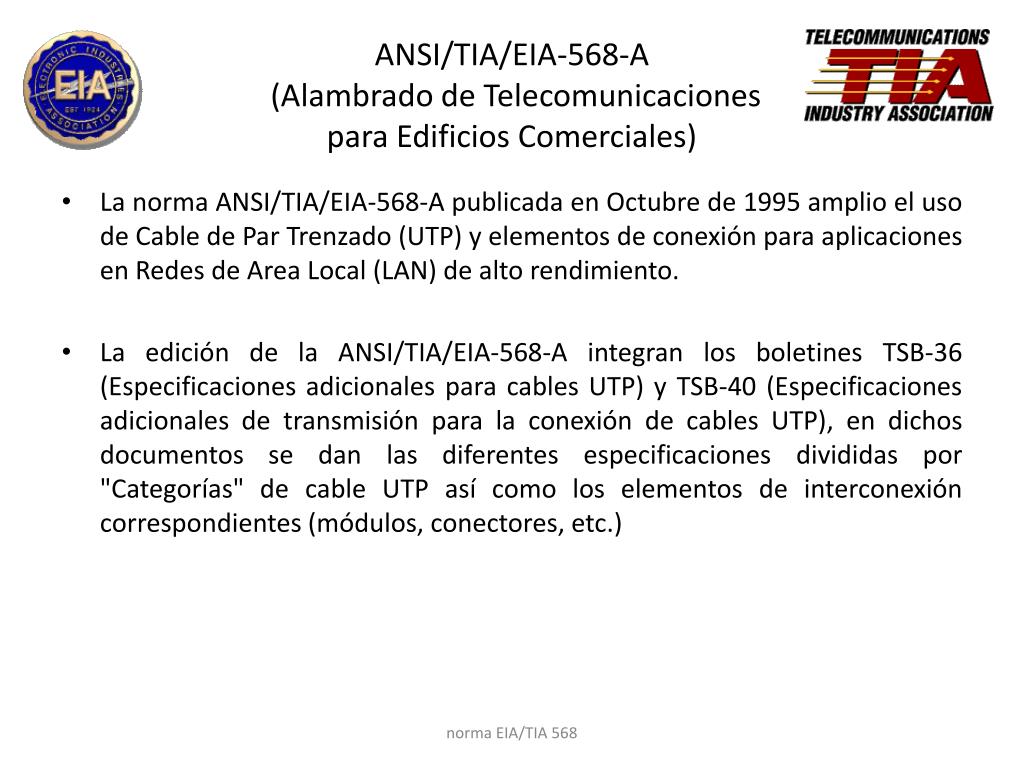

ANSI/TIA/EIA-568-A (Alambrado de Telecomunicaciones para Edificios Comerciales) • La norma ANSI/TIA/EIA-568-A publicada en Octubre de 1995 amplio el uso de Cable de Par Trenzado (UTP) y elementos de conexión para aplicaciones en Redes de Area Local (LAN) de alto rendimiento. • La edición de la ANSI/TIA/EIA-568-A integran los boletines TSB-36 (Especificaciones adicionales para cables UTP) y TSB-40 (Especificaciones adicionales de transmisión para la conexión de cables UTP), en dichos documentos se dan las diferentes especificaciones divididas por "Categorías" de cable UTP así como los elementos de interconexión correspondientes (módulos, conectores, etc.) norma EIA/TIA 568
Propósito del Estándar EIA/TIA 568-A: • El propósito de este estándar es permitir el diseño e instalación del cableado de telecomunicaciones contando con poca información acercade los productos de telecomunicacionesque posteriormente se instalarán. norma EIA/TIA 568
Objetivos Específicos • Establecer un criterio de ejecución y técnico para varias configuraciones de sistemas de cableado . • Establecer un cableado estándar genérico de telecomunicaciones que respaldará un ambiente multiproveedor. • Permitir la planeación e instalación de un sistema de cableado estructurado para construcciones comerciales norma EIA/TIA 568
Requerimientos • Requerimientos mínimos para cableado de telecomunicaciones dentro de un ambiente de oficina • Topología y distancias recomendadas • Parámetros de medios de comunicación que determinan el rendimiento • La vida productiva de los sistemas de telecomunicaciones por cable por más de 10 años (15 actualmente) norma EIA/TIA 568
Cableado Estructurado • El Cableado estructurado, es un sistema de cableado capaz de integrar tanto a los servicios de voz, datos y vídeo, como los sistemas de control y automatización de un edificio bajo una plataforma estandarizada y abierta. El cableado estructurado tiende a estandarizar los sistemas de transmisión de información al integrar diferentes medios para soportar toda clase de tráfico, controlar los procesos y sistemas de administración de un edificio. norma EIA/TIA 568
Requerimientos para la conexión física • Dispositivo: cualquier aparato que queremos conectar a la red, este puede ser un teléfono, una computadora, o cualquier otro. • Patch Cord: Debemos de contar con un cable que une un dispositivo a la placa que se encuentra en la pared (en el área de trabajo), este es un cable de alta resistencia ya que esta considerado para ser conectado y desconectado cuantas veces lo requiera el usuario. • Placa con servicios: Esta placa contiene los conectores en donde puede ser conectado un dispositivo, pensando en una red de datos, tendremos un conector RJ45 donde puede ser insertado el plug del cablea, y pensando en un teléfono, pues tendremos un conector RJ11 para insertar ahí el conector telefónico. La misma placa puede combinar servicios (voz, datos, video, etc). norma EIA/TIA 568
Cableado Oculto: Es la parte del cableado que nunca debe ser movida una vez instalada, es el cable que viaja desde el área de trabajo, hasta el closet de comunicaciones donde se concentran todos los puntos que vienen de las áreas de trabajo. Este puede viajar entubado, en canaletas, escalerrilas, o similares. • Panel de Parcheo: Todos los cables que vienen de las áreas de trabajo al llegar al closet de comunicaciones se terminan de alguna manera en la que se puedan administrar. Patch-Panels: Son estructuras metálicas con placas de circuitos que permiten interconexión entre equipos. Un Patch-Panel posee una determinada cantidad de puertos (RJ-45 End-Plug), donde cada puerto se asocia a una placa de circuito, la cual a su vez se propaga en pequeños conectores de cerdas (o dientes - mencionados con anterioridad) norma EIA/TIA 568

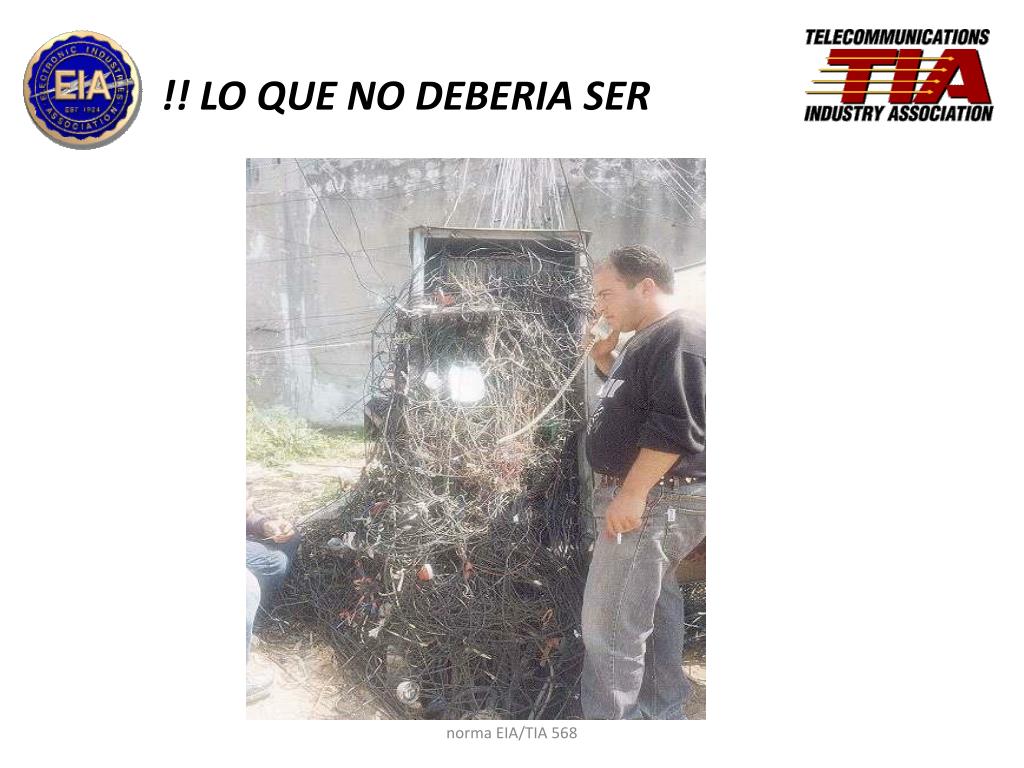

!! LO QUE NO DEBERIA SER norma EIA/TIA 568
