1. Taller :Consideraciones deCableado Estructurado

2. Preámbulo Receptor Emisor MEDIO MENSAJE

3. Preámbulo Emisor Receptor Mensaje Sofware Equipos De Computo Institute of Electric and Electronic Engineneers DATO Telecommunications Industries Association/ Electronics Industries Association. Medio Cableado TIA/EIA

4. ANSI TIA/EIA

5. TIA/EIA • El estándar más conocido de cableado estructurado en el mundo está definido por la EIA/TIA [Telecomunications Industries Association/Electronics Industries Association ] de Estados Unidos. • La TIA/EIA a diseñado PROTOCOLOS de Cableado, éstos van a crear un estándar, en donde se va a especificar el tipo, dimensiones y forma de cable y su instalación (tendido).

6. Protocolos TIA/EIA • 568B Transmisión de datos. • 569A Proteger, Soportar, Enrrutar. • 606A Administración • 607A Distribución de Sistema de Tierra.

7. ¿Qué es Cableado Estructurado?

8. Cableado Estructurado

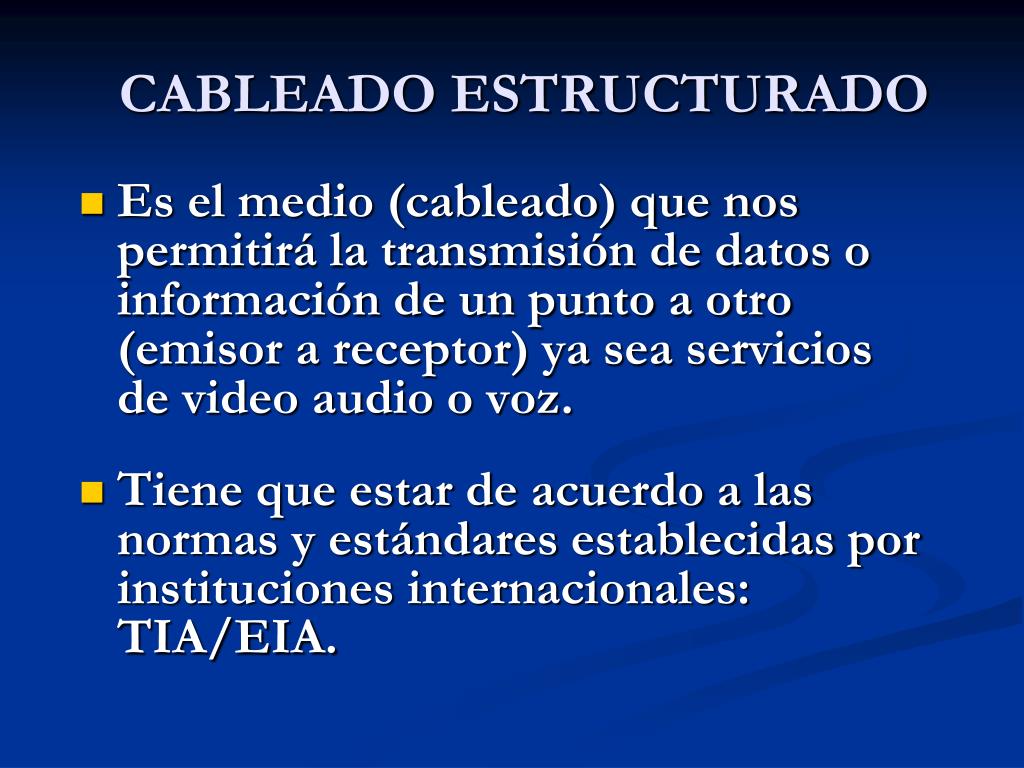

9. CABLEADO ESTRUCTURADO • Es el medio (cableado) que nos permitirá la transmisión de datos o información de un punto a otro (emisor a receptor) ya sea servicios de video audio o voz. • Tiene que estar de acuerdo a las normas y estándares establecidas por instituciones internacionales: TIA/EIA.

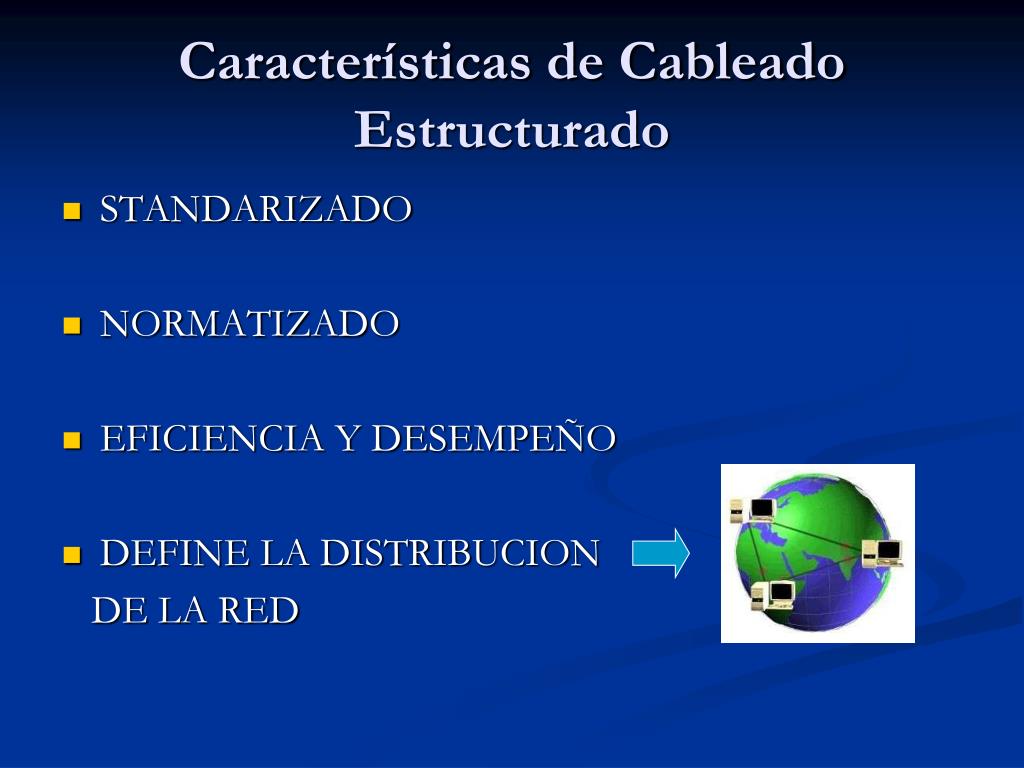

10. Características de Cableado Estructurado • STANDARIZADO • NORMATIZADO • EFICIENCIA Y DESEMPEÑO • DEFINE LA DISTRIBUCION DE LA RED

11. ¿Qué es una Topología de Red? • Disposición Física de las estaciones de trabajo donde están conectadas entre si (RED) por un MEDIO (Cable o Antena). • Tipos de Topologías: • BUS • ANILLO (RING) • ESTRELLA (STAR)

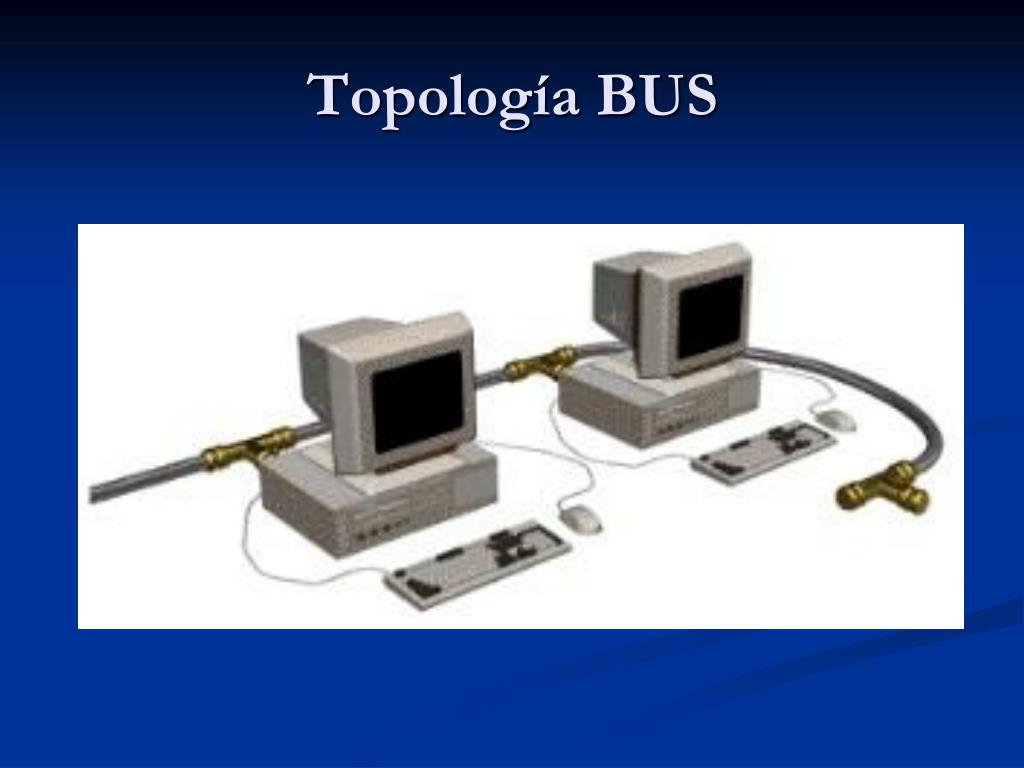

12. Topología BUS

13. Topología Anillo (RING)

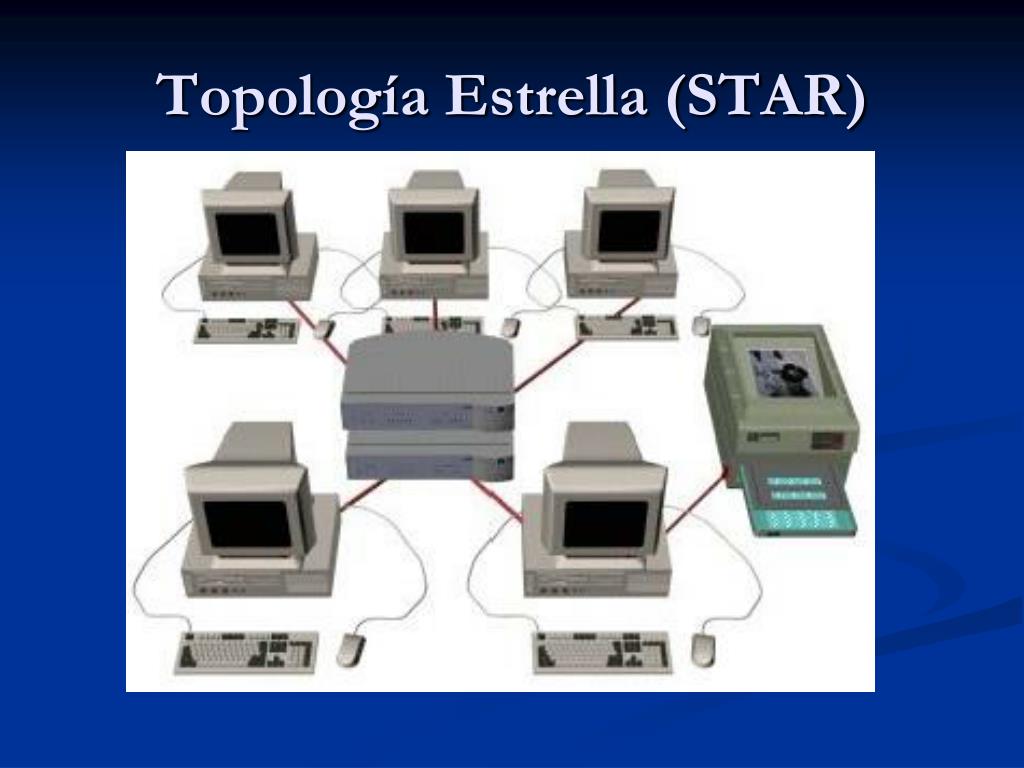

14. Topología Estrella (STAR)

15. Materiales para el desarrollo de un Sistema de Cableado Estructurado

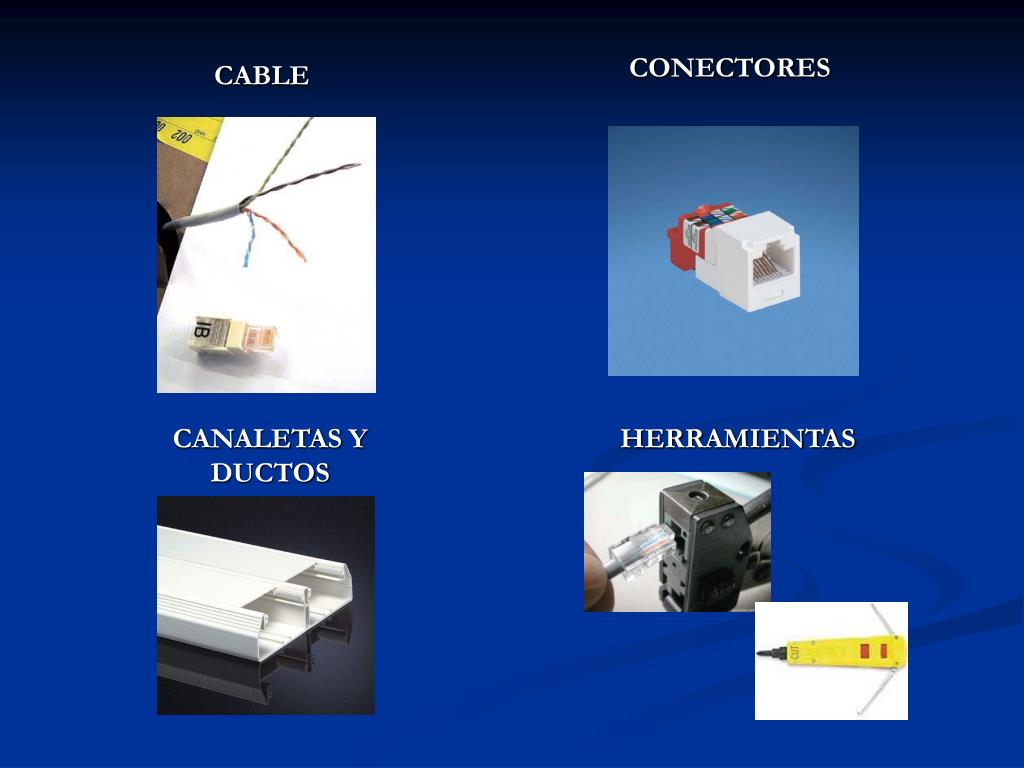

16. CONECTORES CABLE CANALETAS Y DUCTOS HERRAMIENTAS

17. CABLE

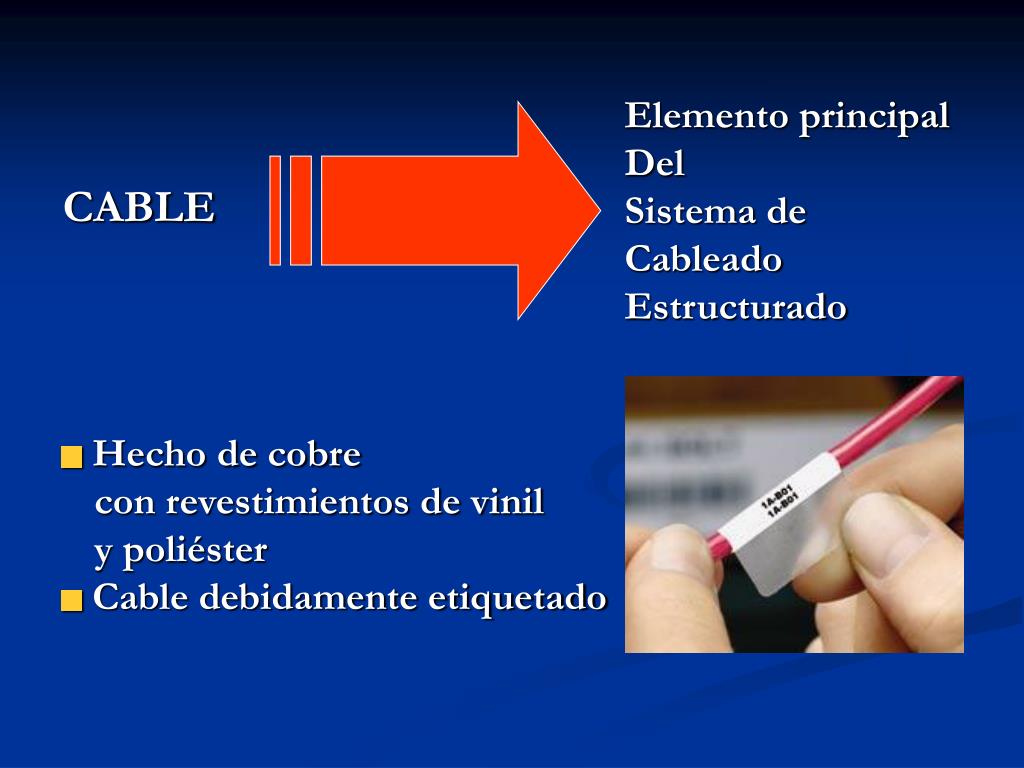

18. Elemento principal Del Sistema de Cableado Estructurado CABLE • Hecho de cobre • con revestimientos de vinil • y poliéster • Cable debidamente etiquetado

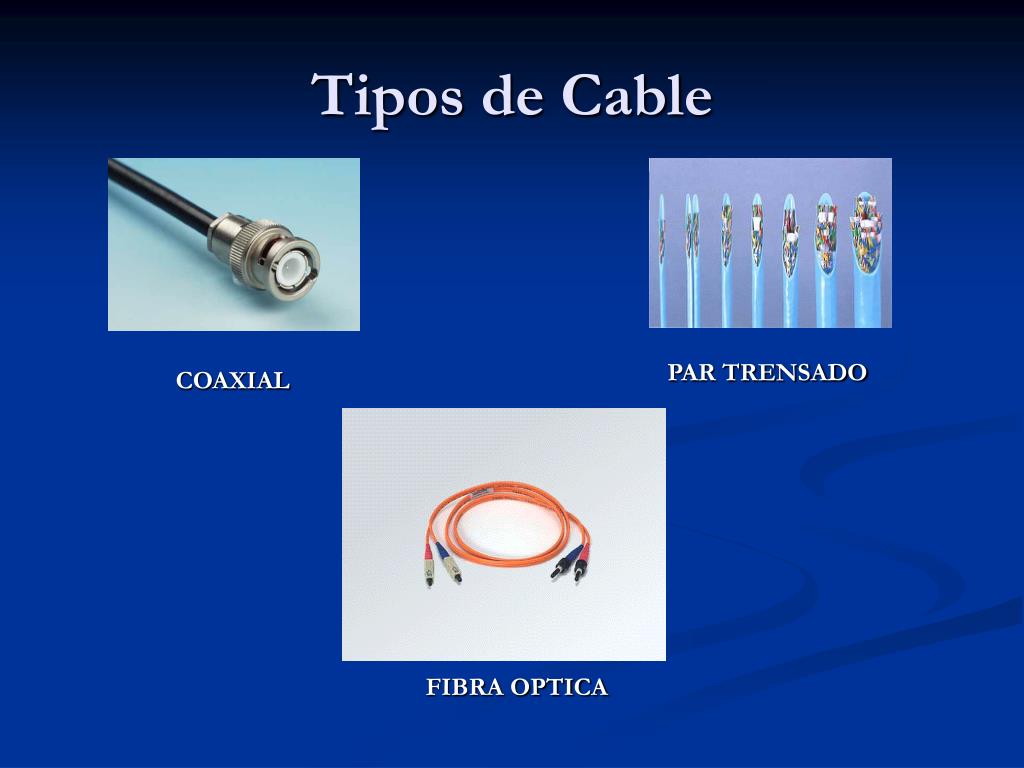

19. Tipos de Cable PAR TRENSADO COAXIAL FIBRA OPTICA

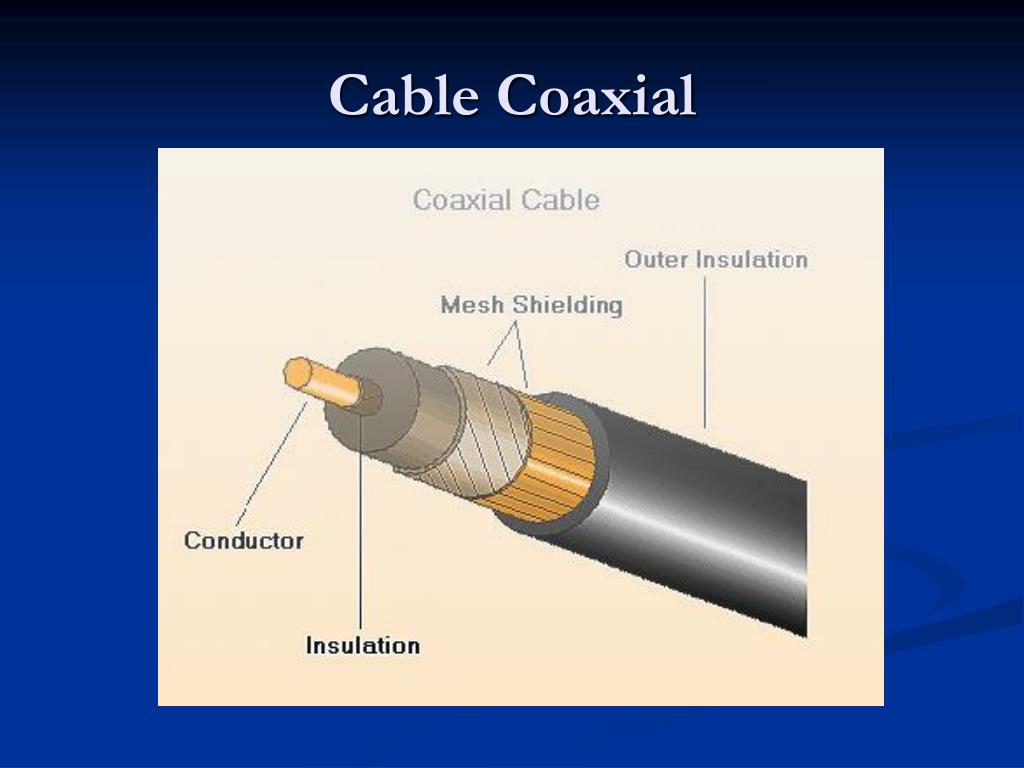

20. Cable Coaxial

21. Cable Coaxial • Existen dos tipos de cable coaxial : THICK (grueso) THIN (delgado)

22. Cable Coaxial (THICK) • Mas conocido como cable amarillo. • Fue el más utilizado en la mayoría de las redes . • Velocidad y distancia mayores • Costo alto y poca flexibilidad.

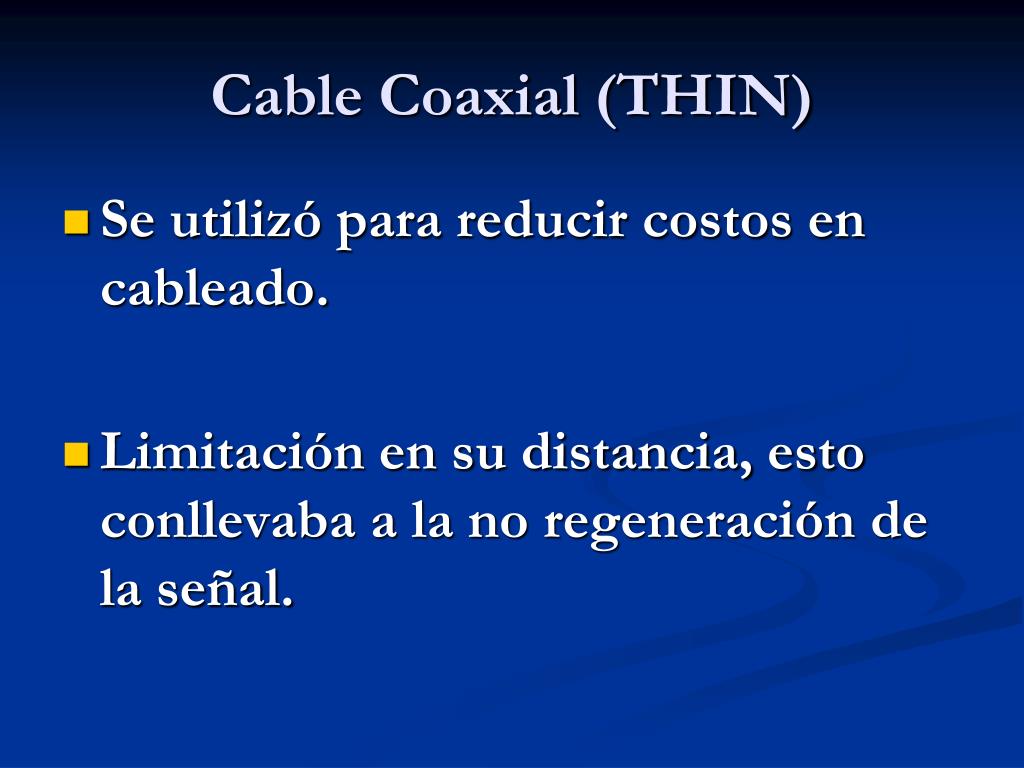

23. Cable Coaxial (THIN) • Se utilizó para reducir costos en cableado. • Limitación en su distancia, esto conllevaba a la no regeneración de la señal.

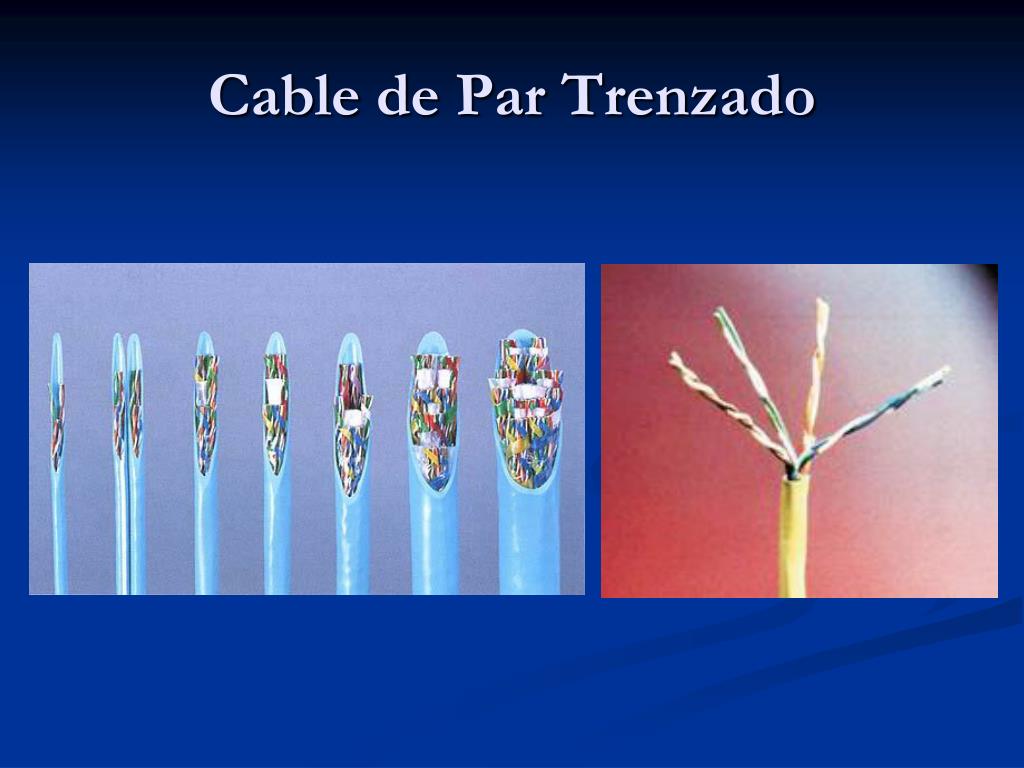

24. Cable de Par Trenzado

25. Cable de Par Trenzado • Tenemos que tomar en cuenta… • Máximo que se puede separar los pares : ½ pulgada. • Máxima tensión aplicada : 11.34 Kg.

26. Velocidad de Transmisión • La velocidad de transmisión es la tasa de transferencia de datos . • se mide en bytes/segundos ( bps ) Ancho de banda • El ancho de banda se define como la capacidad de un conductor para la transmisión de datos • El Ancho de banda se mide Hz

27. Velocidad de transmisión/Ancho de Banda

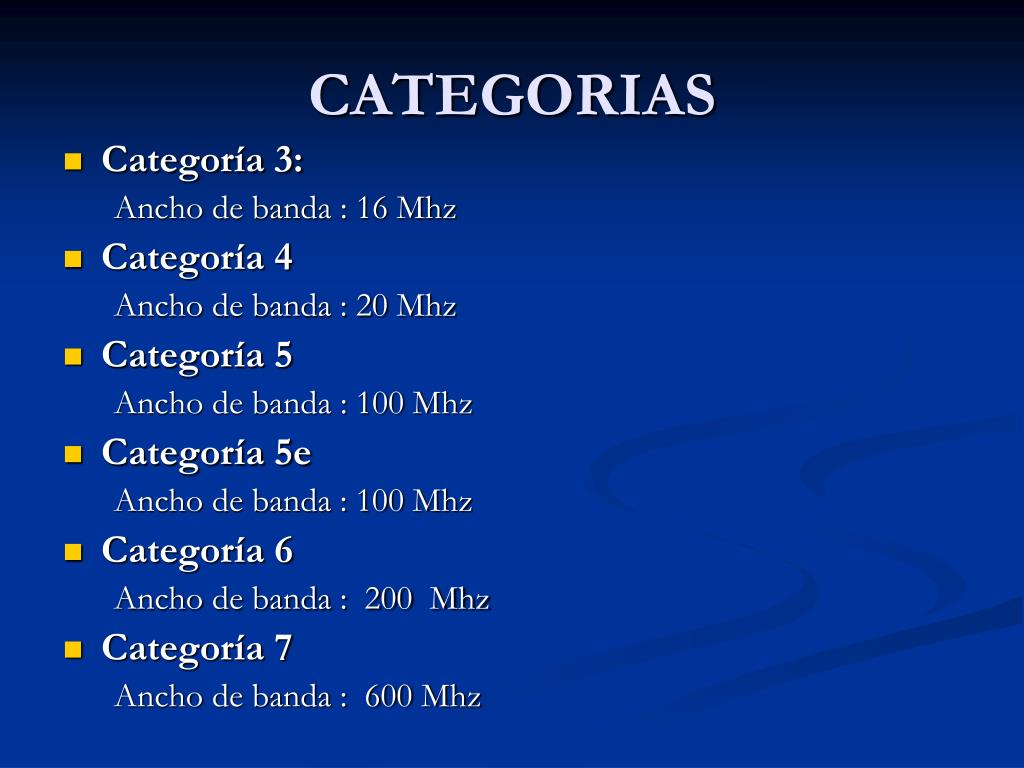

28. CATEGORIAS • Categoría 3: Ancho de banda : 16 Mhz • Categoría 4 Ancho de banda : 20 Mhz • Categoría 5 Ancho de banda : 100 Mhz • Categoría 5e Ancho de banda : 100 Mhz • Categoría 6 Ancho de banda : 200 Mhz • Categoría 7 Ancho de banda : 600 Mhz

29. Cable de Par Trenzado • Existen los siguientes tipos de cables: • UTP (Unshielded Twisted Pair) • STP (Shielded Twisted Pair) • FTP (Foil Twisted Pair) • ScTP (Screened Twisted Pair)

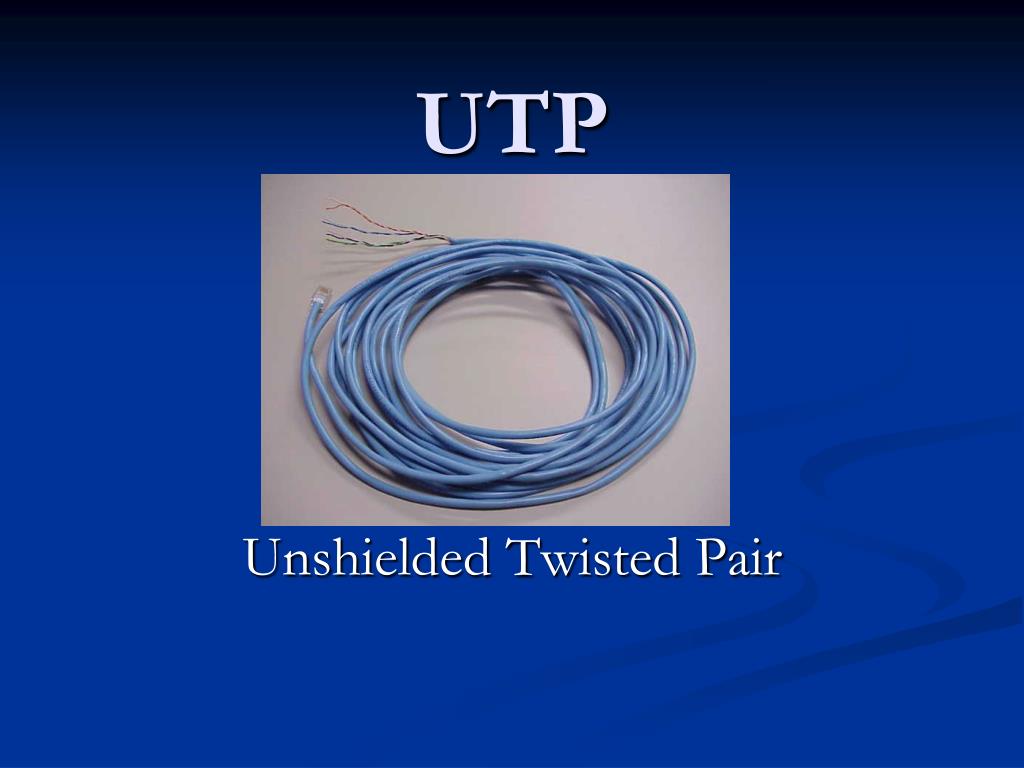

30. UTP Unshielded Twisted Pair

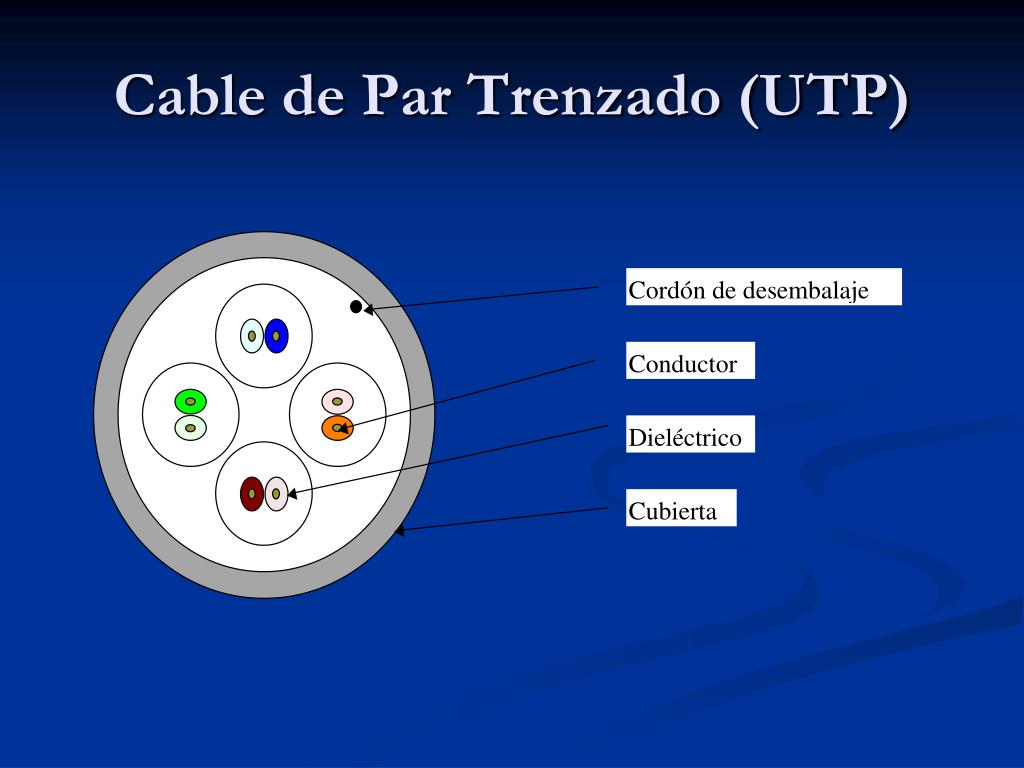

31. Cable de Par Trenzado (UTP)

32. UTP (Unshielded Twisted Pair) • Cable de par trenzado normal. • No tiene blindaje. • Bajo costo y su facilidad de manejo. • Su mayor desventaja es su alta tasa de error, limitaciones para trabajar a grandes distancias

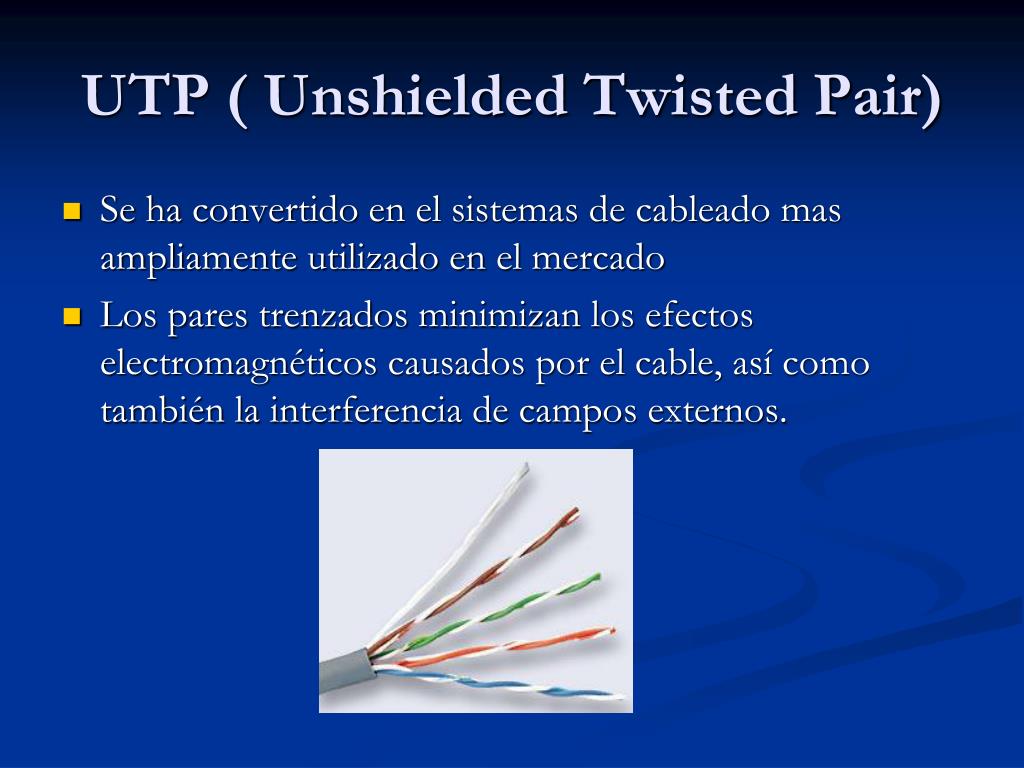

33. UTP ( Unshielded Twisted Pair) • Se ha convertido en el sistemas de cableado mas ampliamente utilizado en el mercado • Los pares trenzados minimizan los efectos electromagnéticos causados por el cable, así como también la interferencia de campos externos.

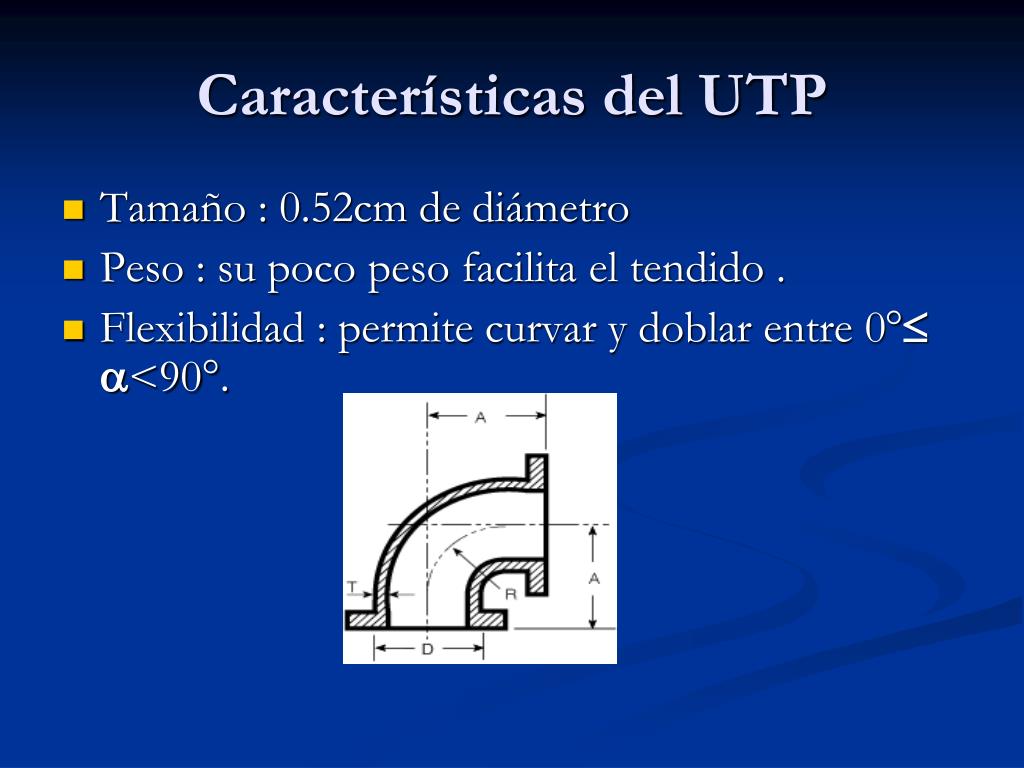

34. Características del UTP • Tamaño : 0.52cm de diámetro • Peso : su poco peso facilita el tendido . • Flexibilidad : permite curvar y doblar entre 0°£ a<90°.

35. STP Shielded Twisted Pair

36. STP ( Shielded Twisted Pair ) • los pares trenzados están protegidos por una malla metálica, y cada par por una lamina blindada • La malla evita las interferencias (menor tasa de error ). • Alto costo de fabricación.

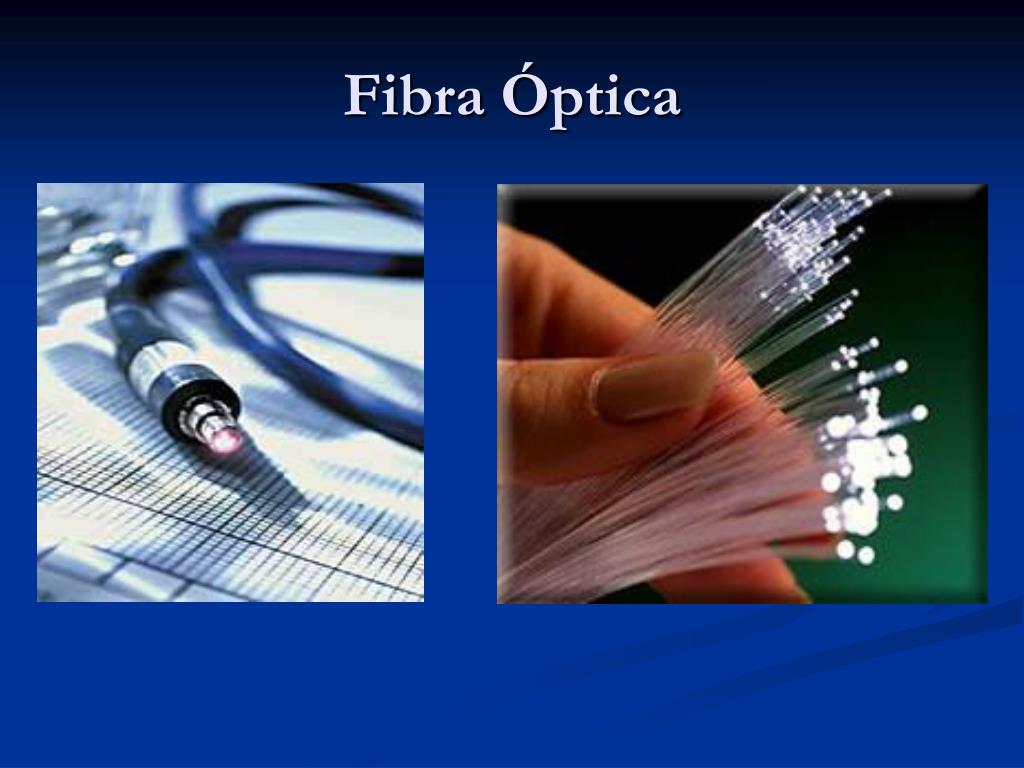

37. Fibra Óptica

38. Fibra Óptica • Constituido por uno o mas hilos hechos de quarzo fundido o plástico especialmente tratado. • Cada uno de estos consta de : • Núcleo central • Cubierta del núcleo • Aislante entre fibras • Su señal en forma de luz son producidas por diodos o láser.

39. Fibra Óptica : Características • Gran ancho de banda • Baja atenuación de la señal • Integridad • Inmunidad a interferencias • Alta seguridad • Larga duración • Alto costo en fabricación e instalación.

40. Clases de Fibra Óptica • Monomodo .- Viaja a través del núcleo emisiones tipo láser. Se denota al cable con el nombre 9/125 (diámetro de señal en micras). • Multimodo .- Se transmiten varios ases de luz, en varios modos; estos rebotando en las paredes de la fibra (reflexión). Se denotan dos tipos de cable: 50/125 y 62.5/125 (diámetro de señal).

41. Cuadro Comparativo El par trenzado está representado en verde, el coaxial en azul y la fibra óptica en rojo.

42. Diseño y Tendido del Sistema de Cableado Estructurado

43. Diseño del Cableado Estructurado en un edificio

44. Cableado Horizontal

45. Cableado horizontal • Va a estar constituido por el tendido de cable en una planta .

46. Cableado Horizontal • Del Face Plate entra al Cuarto de Telecomunicaciones, donde un Patch Cord se conectara del Face Plate al Patch Panel • Se utilizará cable UTP de 4 pares trenzados, 100 ohmios que obedezca a la norma TIA/ EIA-568 B.2 • Mínimo 2 salidas por cada AT (AREA DE TRABAJO).

47. Área de Trabajo Patch Cord Face Plate

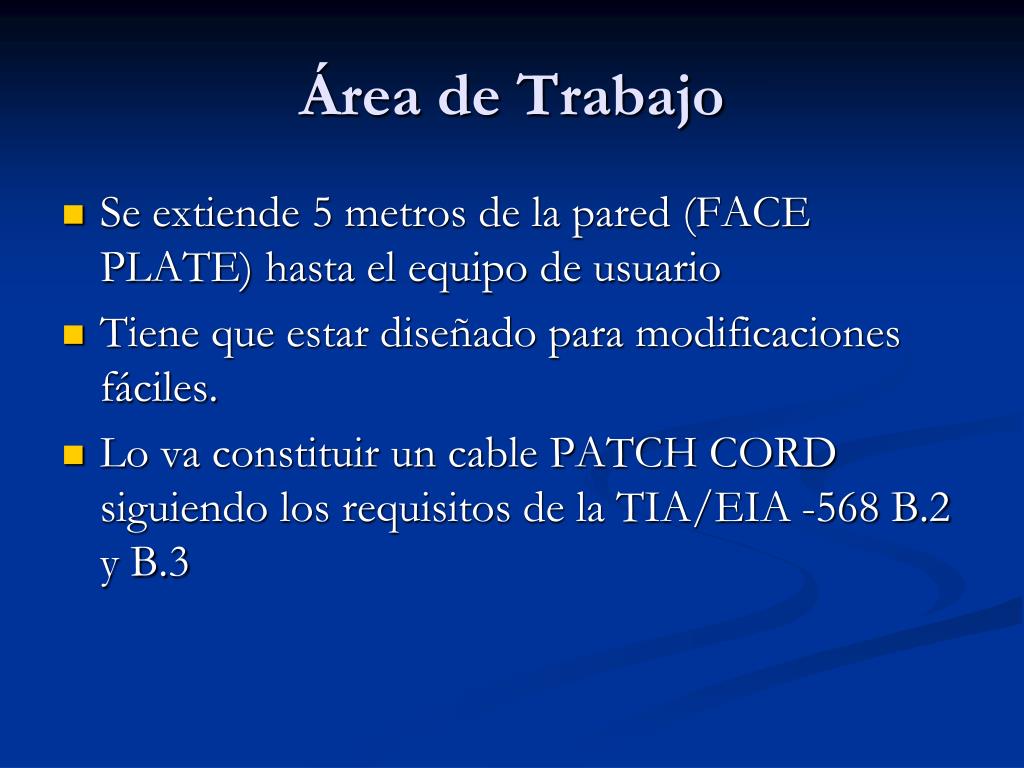

48. Área de Trabajo • Se extiende 5 metros de la pared (FACE PLATE) hasta el equipo de usuario • Tiene que estar diseñado para modificaciones fáciles. • Lo va constituir un cable PATCH CORD siguiendo los requisitos de la TIA/EIA -568 B.2 y B.3

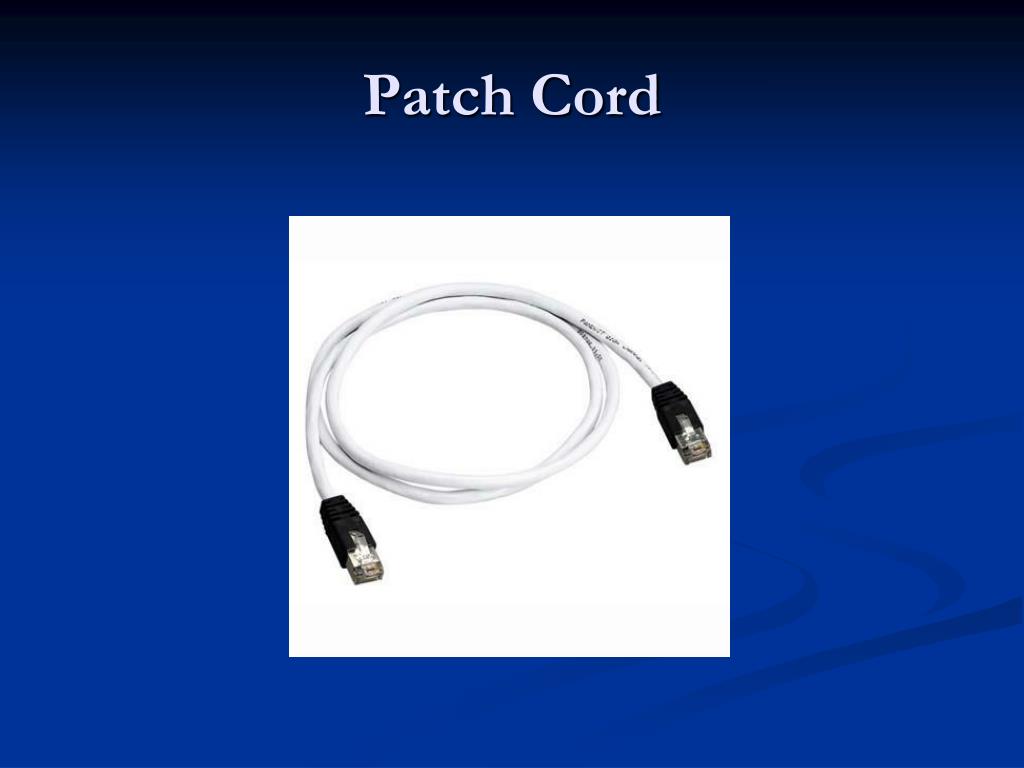

49. Patch Cord

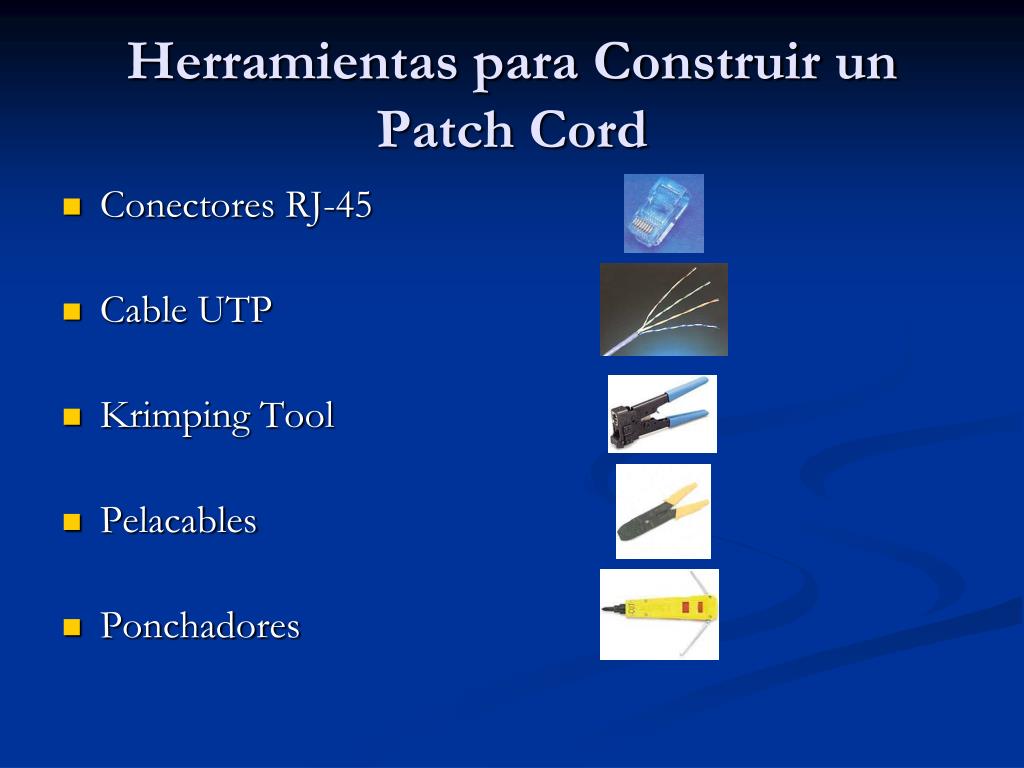

50. Herramientas para Construir un Patch Cord • Conectores RJ-45 • Cable UTP • Krimping Tool • Pelacables • Ponchadores
