  1. Архитектура CAE–пакета ANSYS CFX Радченко Глеб ИгоревичЮУрГУ, кафедра системного программирования

  2. Содержание Содержание доклада: • Общие сведения о CAE-системах • Архитектура ANSYS CFX • Решение модельной задачи посредством пакета ANSYS CFX

  3. Что такое CAE-система? CAE (Computer-Aided Engineering) -автоматизированная разработка, автоматизированное конструирование, системы инженерного анализа… CAE – системы применяются для решения множества задач: от расчета деформаций и теплообмена, до анализа работы сложных электрических сетей.

  4. Современные CAE-системы • ANSYS (комплекс CAE-систем): • ANSYS Professional, Structural, Mechanical (линейная прочность, дeформации, вибрации…); • ANSYS LS-Dyna (формование материалов, удары и столкновения); • ANSYSCFX (гидро и газодинамические процессы, химическая кинетика); • Nastran (динамика и прочность, композитные структуры, теплообмен и акустика…); • ABAQUS (прочностные расчеты, анализ столкновений, расчет турбин…) • FlowVision (задачи трехмерного нестацианарного течения жидкостей и газов)

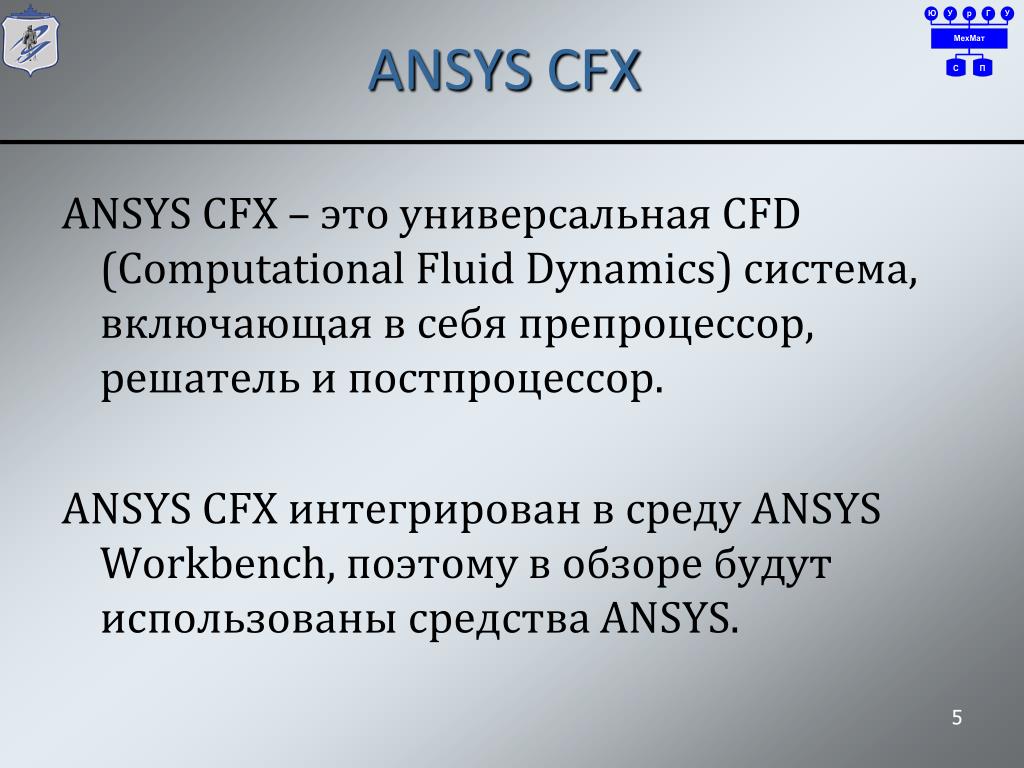

  5. ANSYS CFX ANSYS CFX – это универсальная CFD (Computational Fluid Dynamics) система, включающая в себя препроцессор, решатель и постпроцессор. ANSYS CFX интегрирован в среду ANSYS Workbench, поэтому в обзоре будут использованы средства ANSYS.

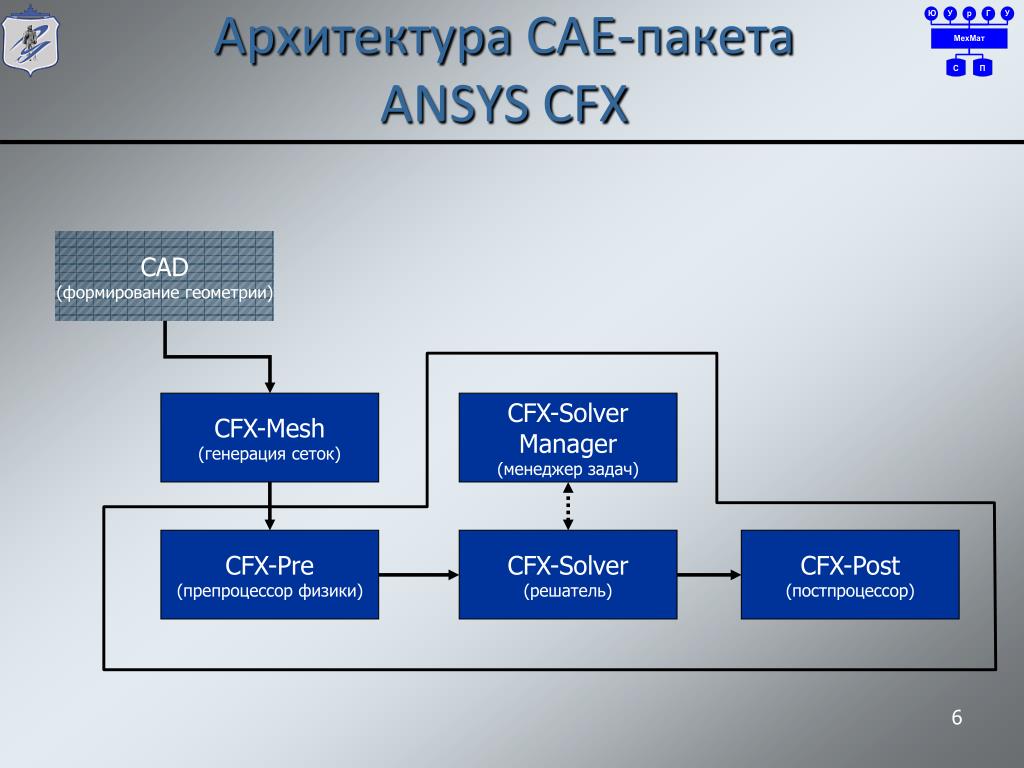

  6. CAD (формирование геометрии) CFX-Mesh (генерация сеток) CFX-Solver Manager (менеджер задач) CFX-Pre (препроцессор физики) CFX-Solver (решатель) CFX-Post (постпроцессор) Архитектура CAE-пакета ANSYS CFX

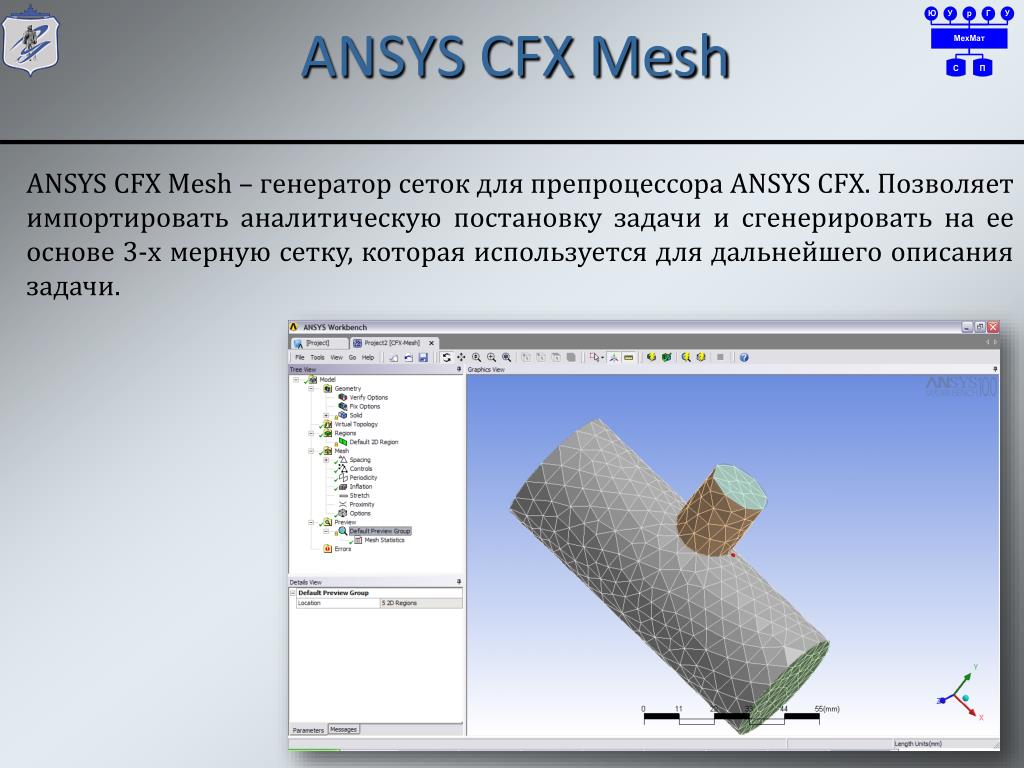

  7. ANSYS CFX Mesh ANSYS CFX Mesh – генератор сеток для препроцессора ANSYS CFX. Позволяет импортировать аналитическую постановку задачи и сгенерировать на ее основе 3-х мерную сетку, которая используется для дальнейшего описания задачи.

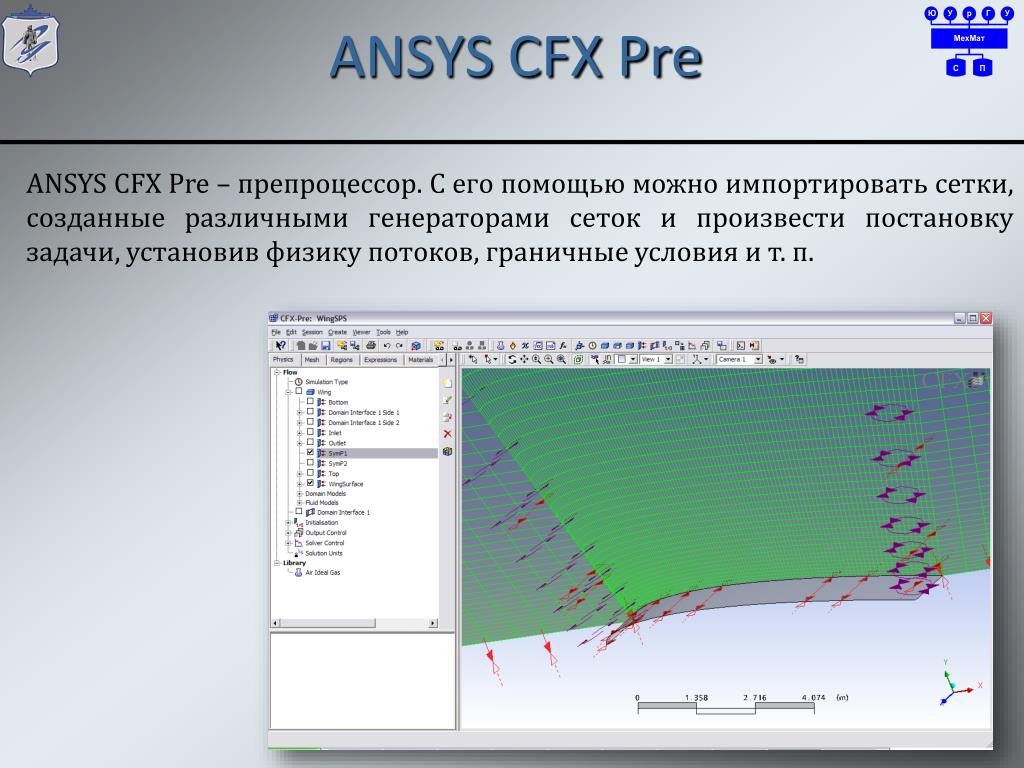

  8. ANSYS CFX Pre ANSYS CFX Pre – препроцессор. С его помощью можно импортировать сетки, созданные различными генераторами сеток и произвести постановку задачи, установив физику потоков, граничные условия и т. п.

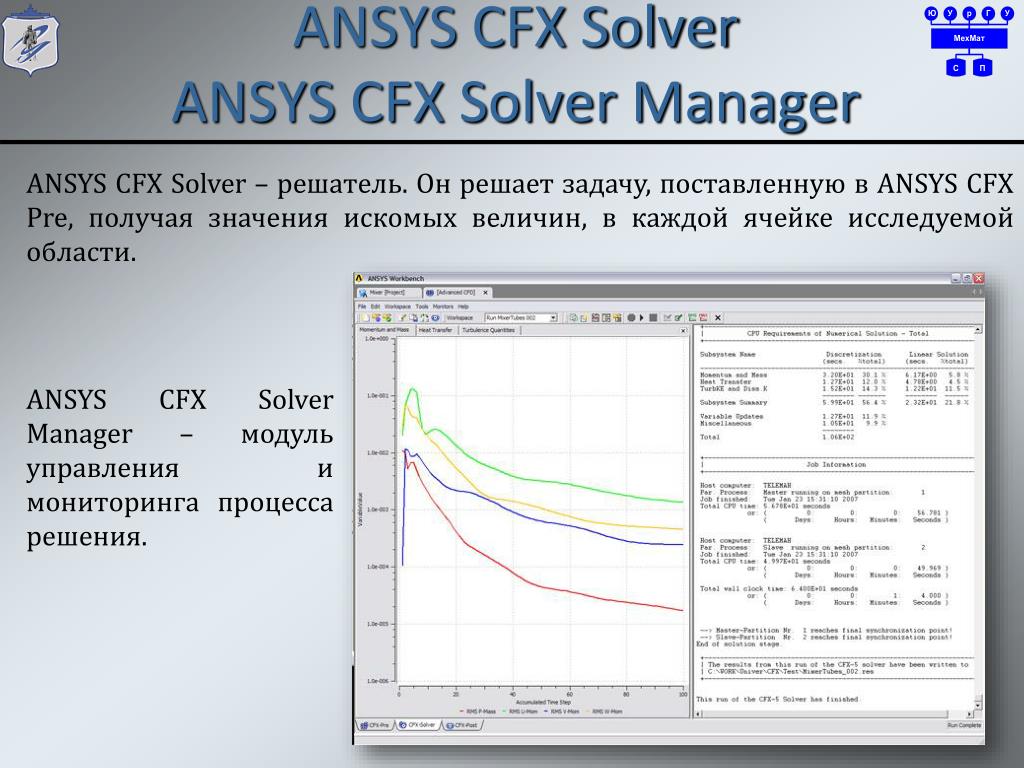

  9. ANSYS CFX SolverANSYS CFX Solver Manager ANSYS CFX Solver – решатель. Он решает задачу, поставленнуюв ANSYS CFX Pre, получая значения искомых величин, в каждой ячейке исследуемой области. ANSYS CFX Solver Manager – модуль управления и мониторинга процесса решения. 9

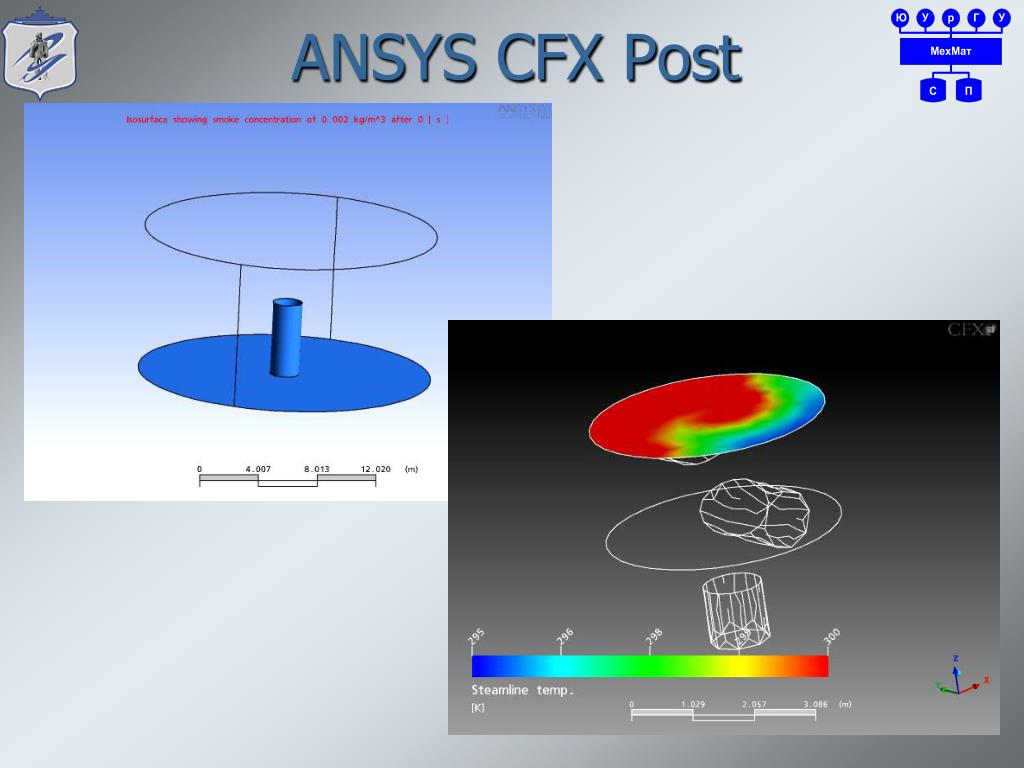

  10. ANSYS CFX Post ANSYS CFX Post – постпроцессор. Это интерактивное приложение для визуализации и анализа результатов вычислений. 10

  11. ANSYS CFX Post 11

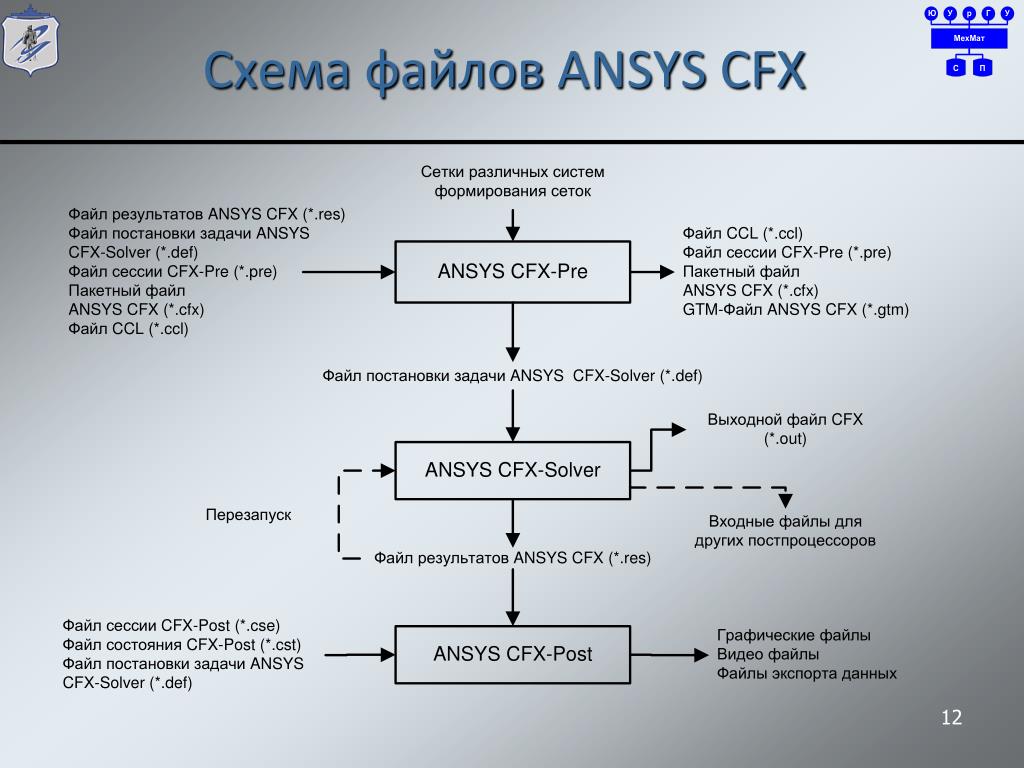

  12. Схема файлов ANSYS CFX

  13. CAD (формирование геометрии) CFX-Mesh (генерация сеток) CFX-Solver Manager (менеджер задач) CFX-Pre (препроцессор физики) CFX-Solver (решатель) CFX-Post (постпроцессор)

  14. CAD CFX-Mesh CFX-Pre CFX-Solver CFX-Post

  15. Спасибо за внимание!
