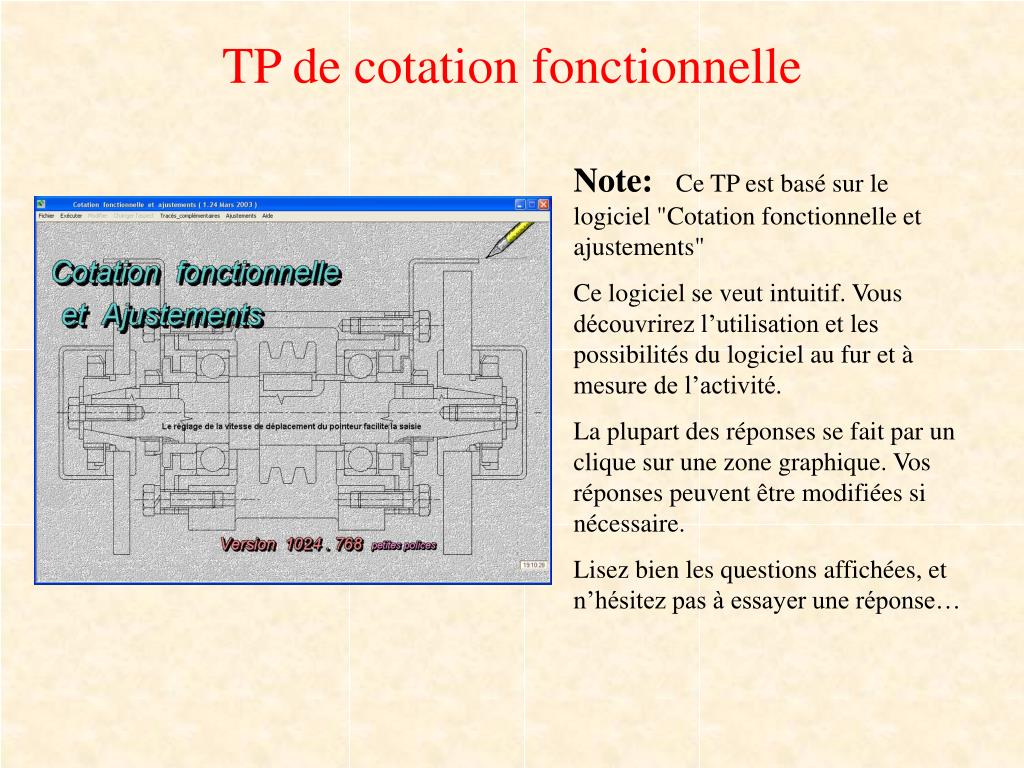

1. TP de cotation fonctionnelle Note:Ce TP est basé sur le logiciel "Cotation fonctionnelle et ajustements" Ce logiciel se veut intuitif. Vous découvrirez l’utilisation et les possibilités du logiciel au fur et à mesure de l’activité. La plupart des réponses se fait par un clique sur une zone graphique. Vos réponses peuvent être modifiées si nécessaire. Lisez bien les questions affichées, et n’hésitez pas à essayer une réponse…

2. Activité n°1:Levier de commande • Objectifs: • Identification de conditions fonctionnelles • Identification de surfaces de contacts • Tracé de chaînes de cotes • Lancer l’application cotation • Lancer l’exercice « Levier de commande »

3. Levier de commande • Première partie: recherche des conditions fonctionnelles • Identifiez à l’aide du logicielles conditions fonctionnelles A, B, C, D Note: Lisez attentivement les indications en bas de l’écran • Tracer sur le document réponse les 4 côtes conditions et rappeler les conditions fonctionnelles auxquelles elles sont associées

4. Levier de commande • Deuxième partie: identification des surfaces de contact • Identifier à l’aide du logiciel les différentes surfaces de contact • Tracer sur le document réponse le graphe de contact

5. Levier de commande • Troisième partie: Tracé des chaînes de cotes • Tracer à l’aide du logiciel les chaînes de côtes associées aux conditions A, B, C,D Note: lisez attentivement les indications données à l’écrancliquer d'abord sur la surface limitant la cote et valider ensuite son nom en cliquant sur le numéro de sa pièce d’appartenance • Reporter sur votre feuille réponse ces tracés

6. Activité n°2:Articulation d’une bielle • Objectifs: • Identification de conditions fonctionnelles • Identification de surfaces de contacts • Tracé de chaînes de cotes • Détermination de cotes fonctionnelles inconnues • Lancer l’exercice « Levier de commande »

7. Articulation d’une bielle • Première partie: recherche des conditions fonctionnelles • Identifiez à l’aide du logicielles conditions fonctionnelles A, B, C, D • Tracer sur le document réponse les 4 côtes conditions et rappeler les conditions fonctionnelles auxquelles elles sont associées • Deuxième partie: identification des surfaces de contact • Identifier à l’aide du logiciel les différentes surfaces de contact • Tracer sur le document réponse le graphe de contact

8. Articulation d’une bielle • Analyse de la condition fonctionnelle C: • Tracé la chaîne de cote associée à CA la fin du tracé: répondre « oui » à la question « Souhaitez vous réaliser le calcul d’une cote fonctionnelle » • Déterminer la cote C3 • A l’aide du logiciel et en cliquant sur les éléments du tableau, saisir l’équation permettant de déterminer CMaxi • Reporter sur votre feuille réponse les équations associées au jeu C • Effectuez sur votre feuille les calculs permettant de déterminer C3 • Dans le logiciel, remplir le tableau des valeurs de côtes intervenant dans le calcul de CNote: vous pouvez utiliser les outils en bas à droite, calcultrice pour effectuer un calcul, aide pour obtenir des informations sur un calcul faux

9. Articulation d’une bielle • Analyse de la condition fonctionnelle D: • Tracé la chaîne de cote associée à D • Déterminer la cote D3 • Reprendre la démarhe précédente pour déterminer D2
