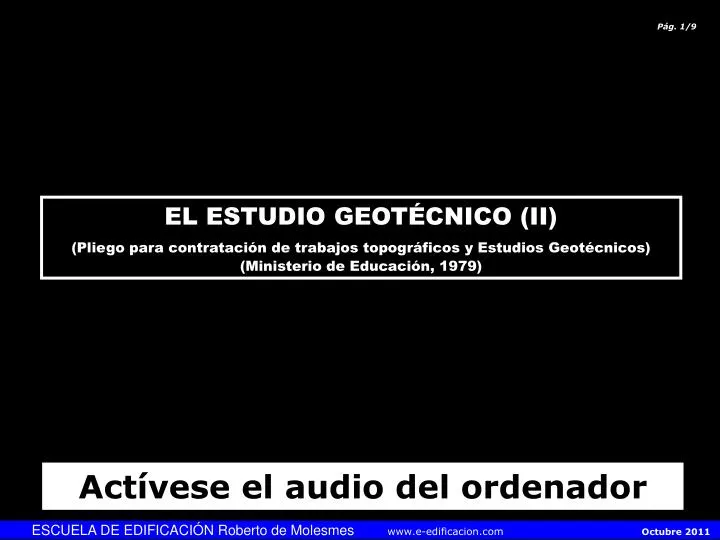

  1. Pág. 1/9 EL ESTUDIO GEOTÉCNICO (II) (Pliego para contratación de trabajos topográficos y Estudios Geotécnicos) (Ministerio de Educación, 1979) Actívese el audio del ordenador ESCUELA DE EDIFICACIÓN Roberto de Molesmes www.e-edificacion.com Octubre 2011

  2. Pág. 2/9 PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS Y ESTUDIOS GEOTÉCNICOS M I N I S T E R I O D E E D U C A C I Ó N . 1979 ESCUELA DE EDIFICACIÓN Roberto de Molesmes www.e-edificacion.com Octubre 2011

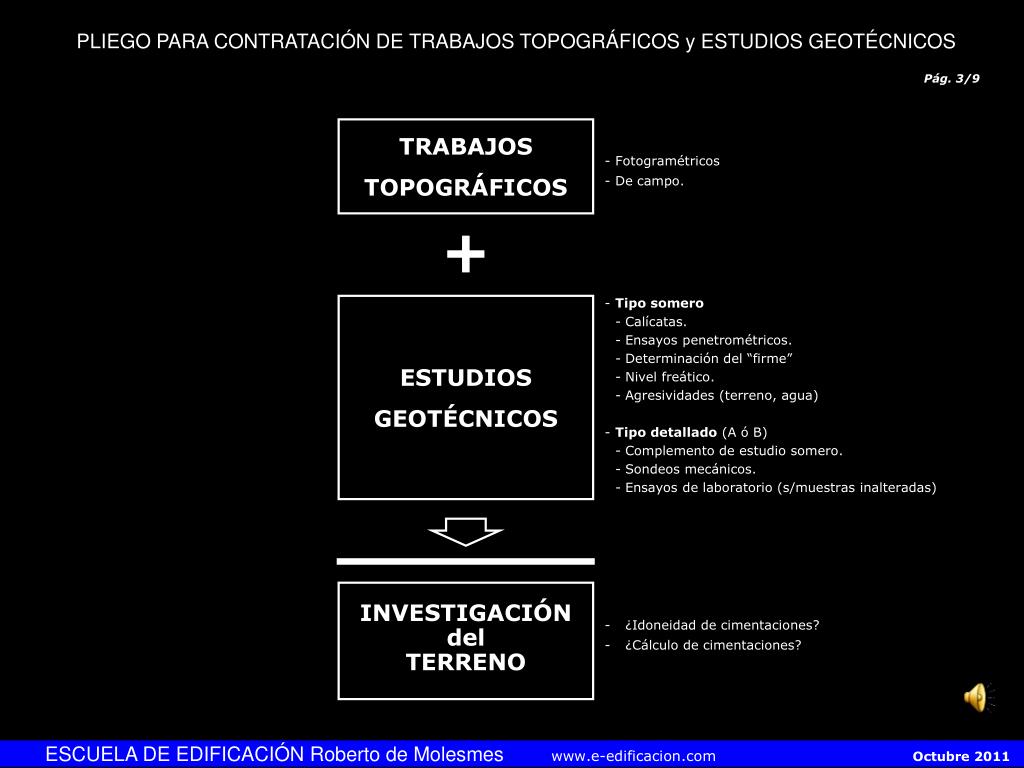

  3. PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS Pág. 3/9 TRABAJOS TOPOGRÁFICOS • Fotogramétricos • De campo. + • Tipo somero • - Calícatas. • - Ensayos penetrométricos. • - Determinación del “firme” • - Nivel freático. • - Agresividades (terreno, agua) • Tipo detallado (A ó B) • - Complemento de estudio somero. • - Sondeos mecánicos. • - Ensayos de laboratorio (s/muestras inalteradas) ESTUDIOS GEOTÉCNICOS INVESTIGACIÓN del TERRENO - ¿Idoneidad de cimentaciones? - ¿Cálculo de cimentaciones? ESCUELA DE EDIFICACIÓN Roberto de Molesmes www.e-edificacion.com Octubre 2011

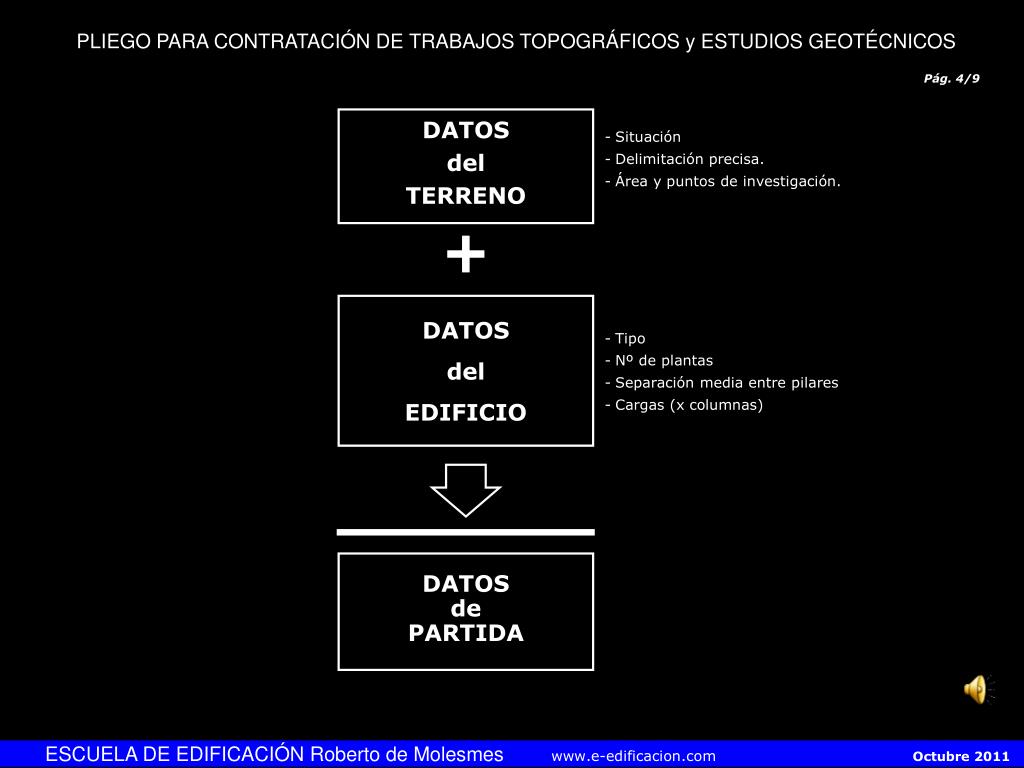

  4. PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS Pág. 4/9 DATOS del TERRENO • Situación • Delimitación precisa. • Área y puntos de investigación. + DATOS del EDIFICIO • Tipo • Nº de plantas • Separación media entre pilares • Cargas (x columnas) DATOS de PARTIDA ESCUELA DE EDIFICACIÓN Roberto de Molesmes www.e-edificacion.com Octubre 2011

  5. PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS Pág. 5/9 • Planos topográficos (E= 1/200). Contenido: • - Situación (s/casco urbano) (E=1/5000) • - Orientación (¿Norte?) • - Curvas de nivel • - Señalamiento de elementos singulares. • - Puntos singulares de referencia. • - Propietarios colindantes. • - Coordenadas geográficas. • - Superficie del solar. • Memoria … • … s/situación de la parcela (casco urbano, zonas contaminadas) • … s/extensión superficial. • … s/topografía (pendientes, desniveles) • … s/utilización de la parcela (antecedentes) • … s/disponibilidad de servicios (agua, luz, alcantarillado) • … s/obstáculos para iniciar las obras. • Firmas … • … de autores (personas tituladas) • … de inmediatos superiores (supervisores) • … de propietario del terreno. Plano Topográfico (E= 1/200) ESCUELA DE EDIFICACIÓN Roberto de Molesmes www.e-edificacion.com Octubre 2011

  6. PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS Pág. 6/9 • ESTUDIOS GEOTÉCNICOS SOMEROS. Contenido: • - Descripción topográfica. Singularidades. • - Inundabilidad. • - Clasificación sismológica. • - Trabajos de campo y ensayos realizados. • - Descripciones geológicas (general y particular) • - Edificios colindantes (Cimentaciones) • - Ensayos penetrométricos (Resultados) • - Nivel freático. • - Agresividad de aguas subálveas. • - Agresividad del terreno. • - Fotografías (9 x 12; color) •  Vistas de la parcela. •  Vistas de catas realizadas. • - Gráfica de ensayos de penetración. • - Localización de puntos investigados (m/planos; E= 1/400). • - Ubicación de edificio (m/plano) • - Cotas de rechazo. • - Gráfico de presiones admisibles. • Resumen esencial • - Cargas de trabajo admisibles. • - Tipo de cimentación recomendada. • - Ampliación del estudio (?) • Firmas • … de autores (personas tituladas) • … de inmediatos superiores (supervisores) Ensayos de penetración. Gráfica ESCUELA DE EDIFICACIÓN Roberto de Molesmes www.e-edificacion.com Octubre 2011

  7. PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS Pág. 7/9 • ESTUDIO GEOTÉCNICO SOMERO. Ejecución: • - m/calicatas (Nº  2 Ud; h ≥ 2 m) •  Observación de la constitución del terreno (¿Horizontes?) •  Obtención de muestras. •  Ensayos “in situ” • - m/sondeos penetrométricos (Nº ≥ 5 Ud/ Ha.) •  Profundidad de rechazo. • - m/ensayos de laboratorio. •  Clasificación del suelo(1) • (1) Propiedades a determinar: • - Límites de Atterberg • - Granulometría • - Sulfatos. • - (¿ ____ ?) Calicata ESCUELA DE EDIFICACIÓN Roberto de Molesmes www.e-edificacion.com Octubre 2011

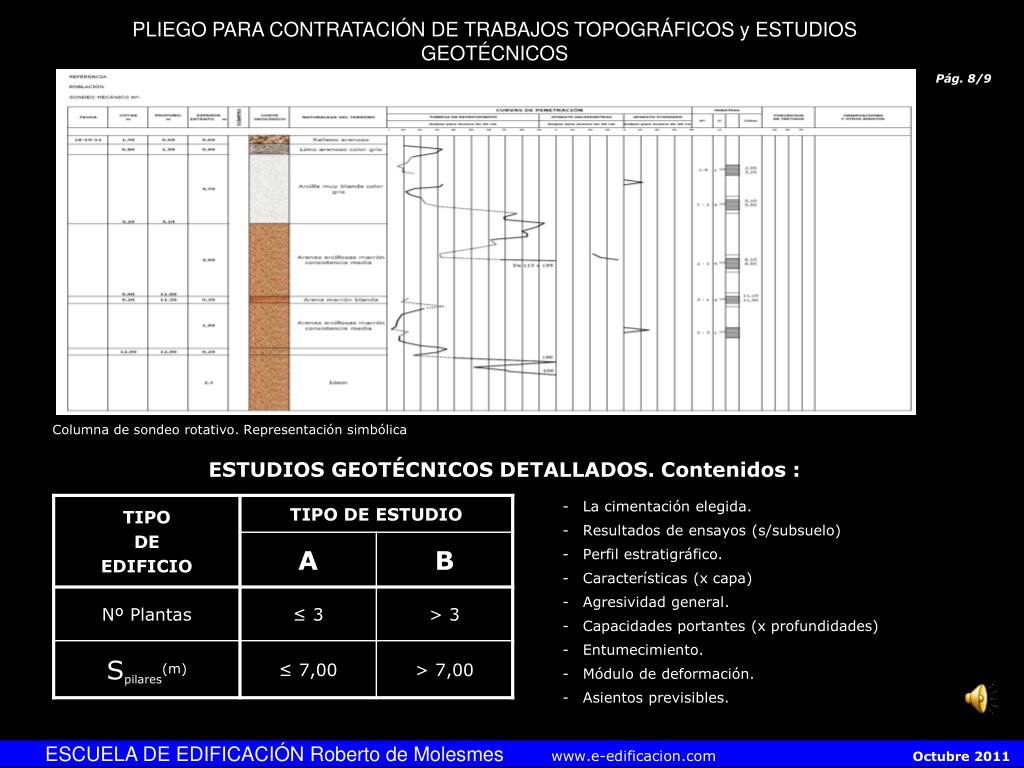

  8. PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS Pág. 8/9 Columna de sondeo rotativo. Representación simbólica ESTUDIOS GEOTÉCNICOS DETALLADOS. Contenidos : • La cimentación elegida. • Resultados de ensayos (s/subsuelo) • Perfil estratigráfico. • Características (x capa) • Agresividad general. • Capacidades portantes (x profundidades) • Entumecimiento. • Módulo de deformación. • Asientos previsibles. ESCUELA DE EDIFICACIÓN Roberto de Molesmes www.e-edificacion.com Octubre 2011

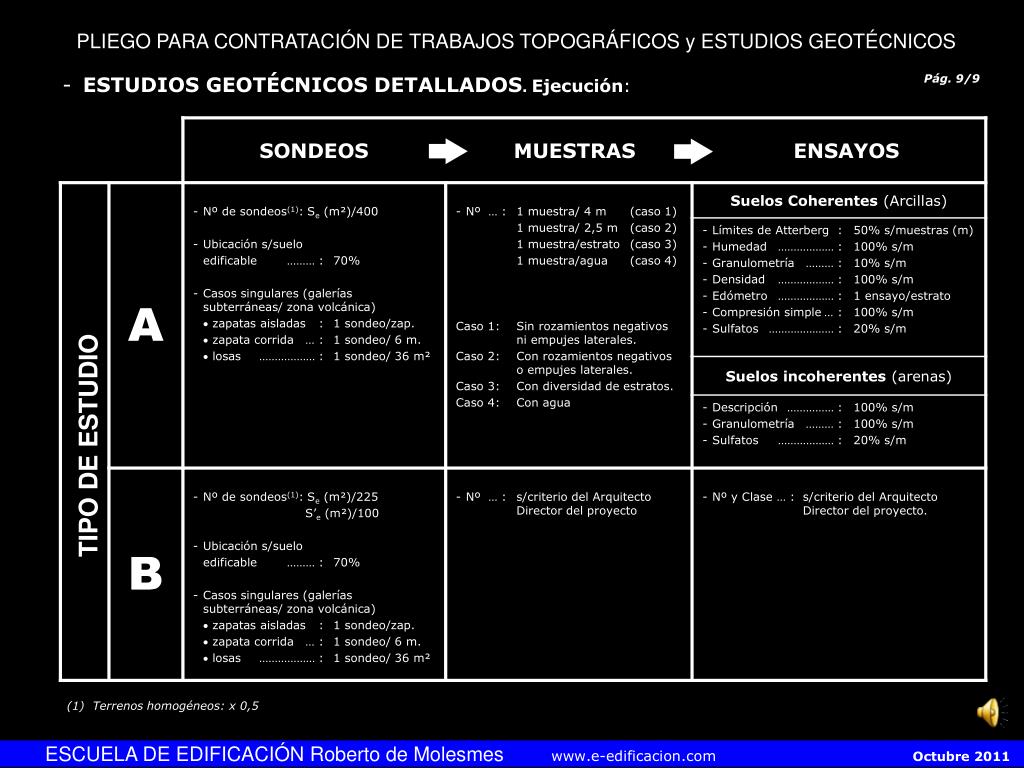

  9. PLIEGO PARA CONTRATACIÓN DE TRABAJOS TOPOGRÁFICOS y ESTUDIOS GEOTÉCNICOS Pág. 9/9 • ESTUDIOS GEOTÉCNICOS DETALLADOS. Ejecución: TIPO DE ESTUDIO (1) Terrenos homogéneos: x 0,5 ESCUELA DE EDIFICACIÓN Roberto de Molesmes www.e-edificacion.com Octubre 2011
