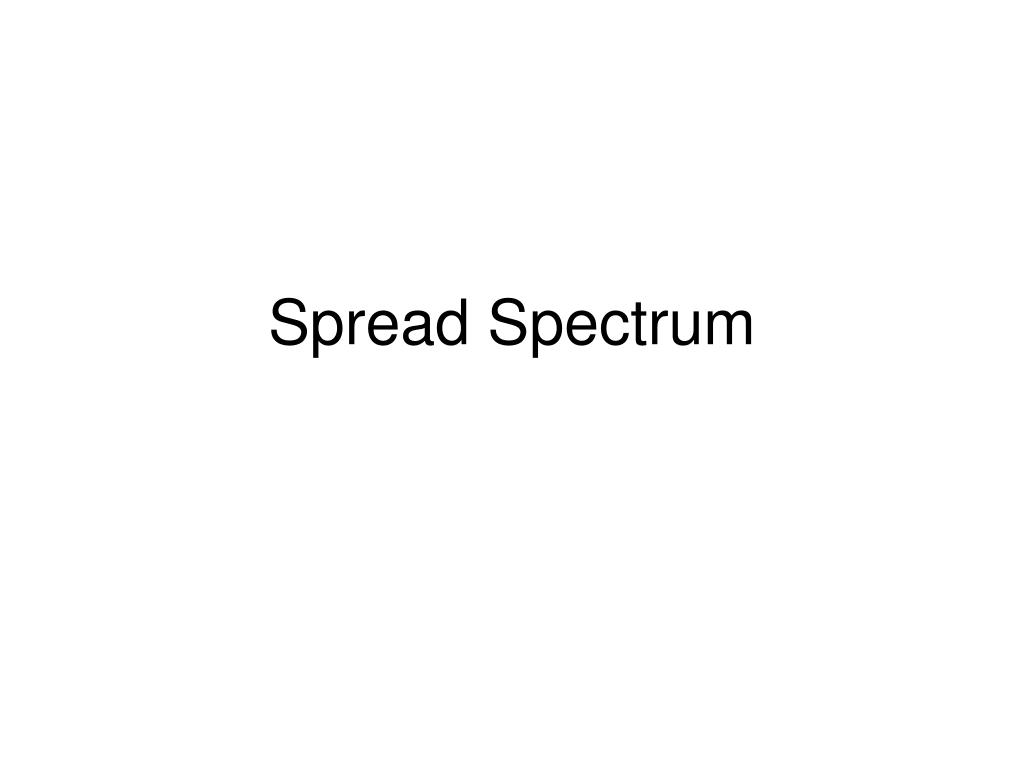

  1. Spread Spectrum

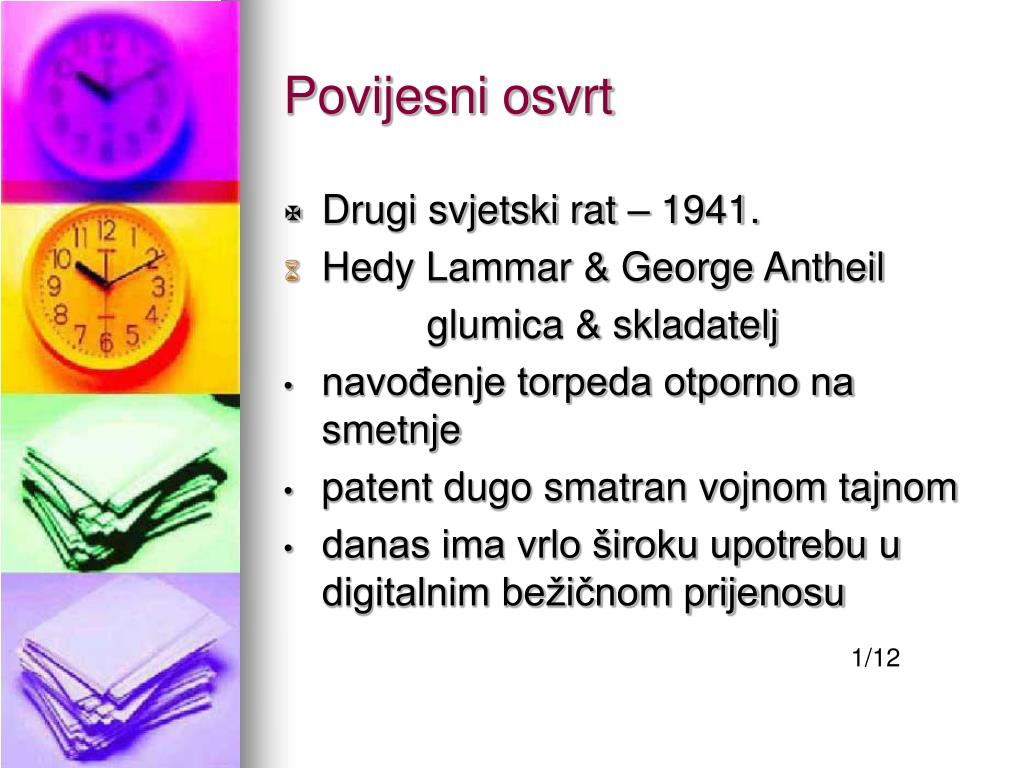

  2. Povijesni osvrt • Drugi svjetski rat – 1941. • Hedy Lammar & George Antheil glumica & skladatelj • navođenje torpeda otporno na smetnje • patent dugo smatran vojnom tajnom • danas ima vrlo široku upotrebu u digitalnim bežičnom prijenosu 1/12

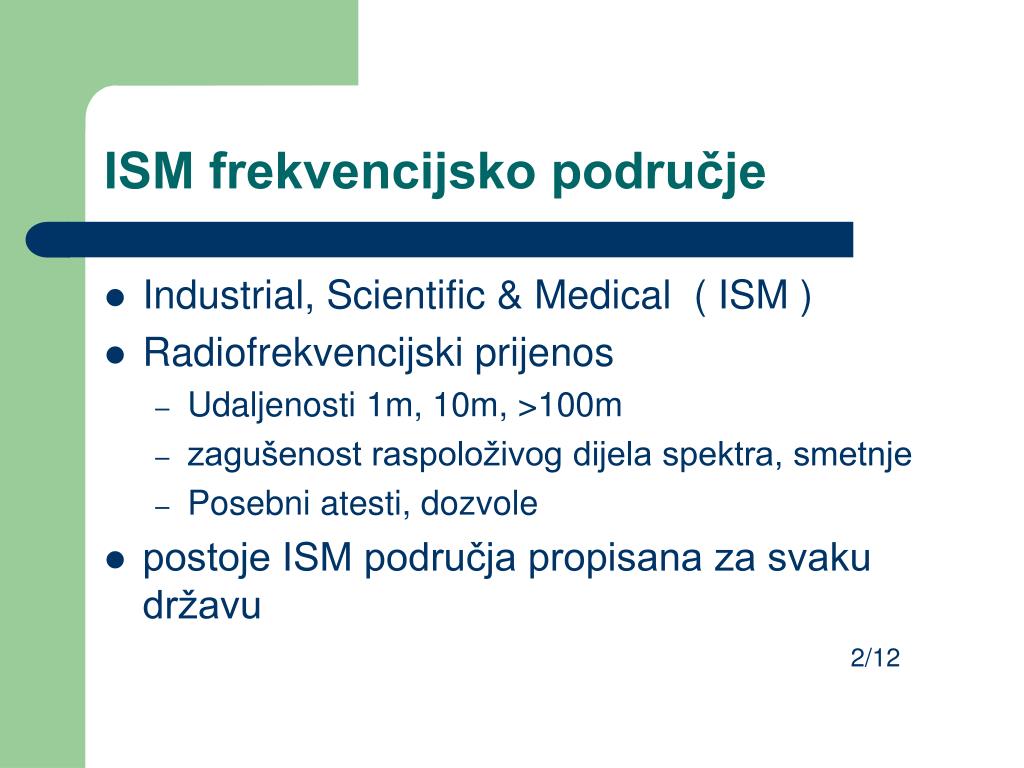

  3. ISM frekvencijsko područje • Industrial, Scientific & Medical ( ISM ) • Radiofrekvencijski prijenos • Udaljenosti 1m, 10m, >100m • zagušenost raspoloživog dijela spektra, smetnje • Posebni atesti, dozvole • postoje ISM područja propisana za svaku državu 2/12

  4. Tablica ISM u RH 3/12

  5. Fizikalne osnove (1) • cilj je raspršiti odnosno raširiti spektar signala • signal postaje sličan šumu i smanjuje mu se spektralna gustoća snage • raspršivanje se danas vrši pomoću pseudoslučajnog niza binarnih vrijednosti • mogućnost dobivanja različitih nizova je velika • danas se najviše koriste dvije metode 4/12

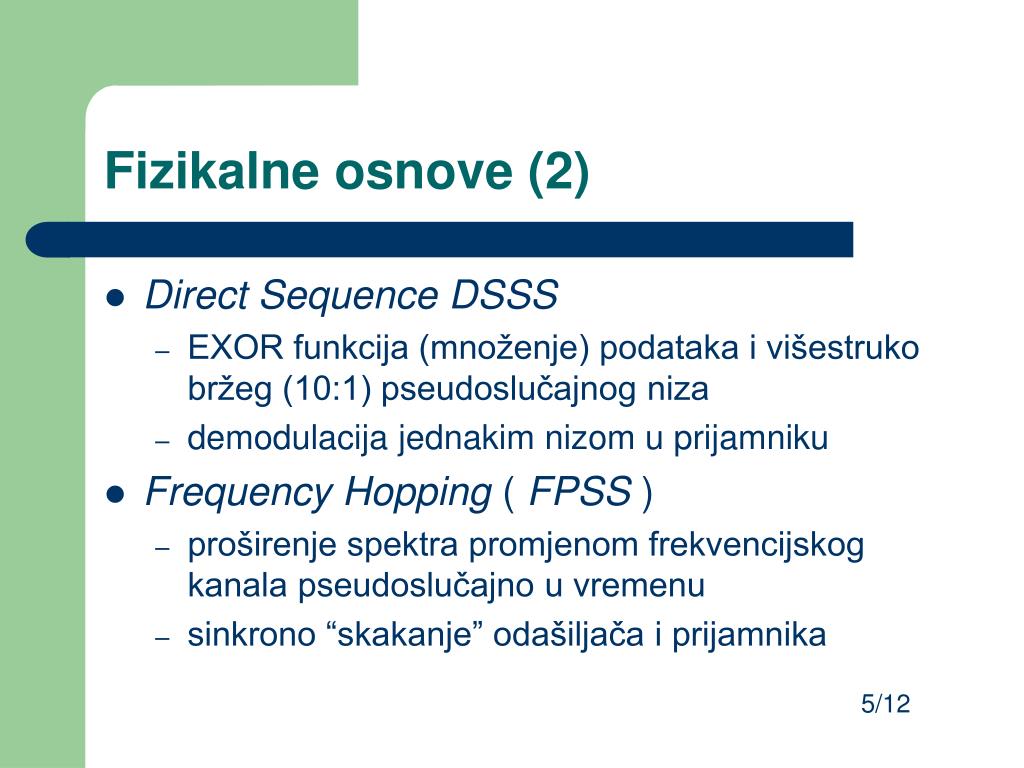

  6. Fizikalne osnove (2) • Direct SequenceDSSS • EXOR funkcija (množenje) podataka i višestruko bržeg (10:1) pseudoslučajnog niza • demodulacija jednakim nizom u prijamniku • Frequency Hopping ( FPSS ) • proširenje spektra promjenom frekvencijskog kanala pseudoslučajno u vremenu • sinkrono “skakanje” odašiljača i prijamnika 5/12

  7. DSSS & FHSS 6/12

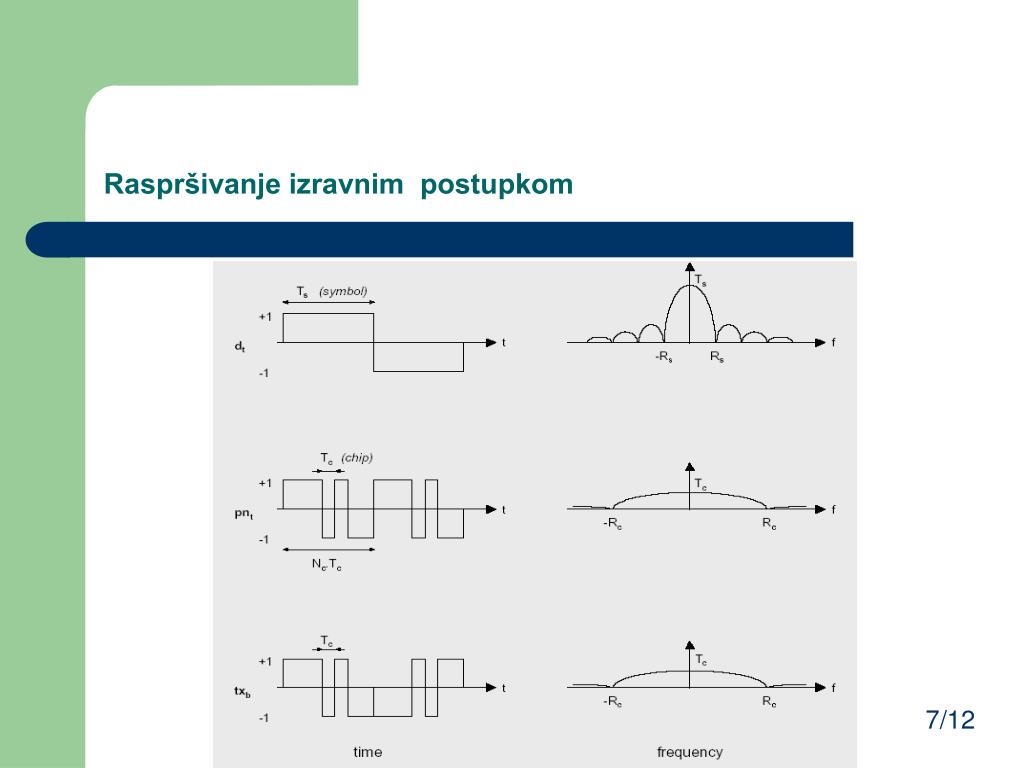

  8. Raspršivanje izravnim postupkom 7/12

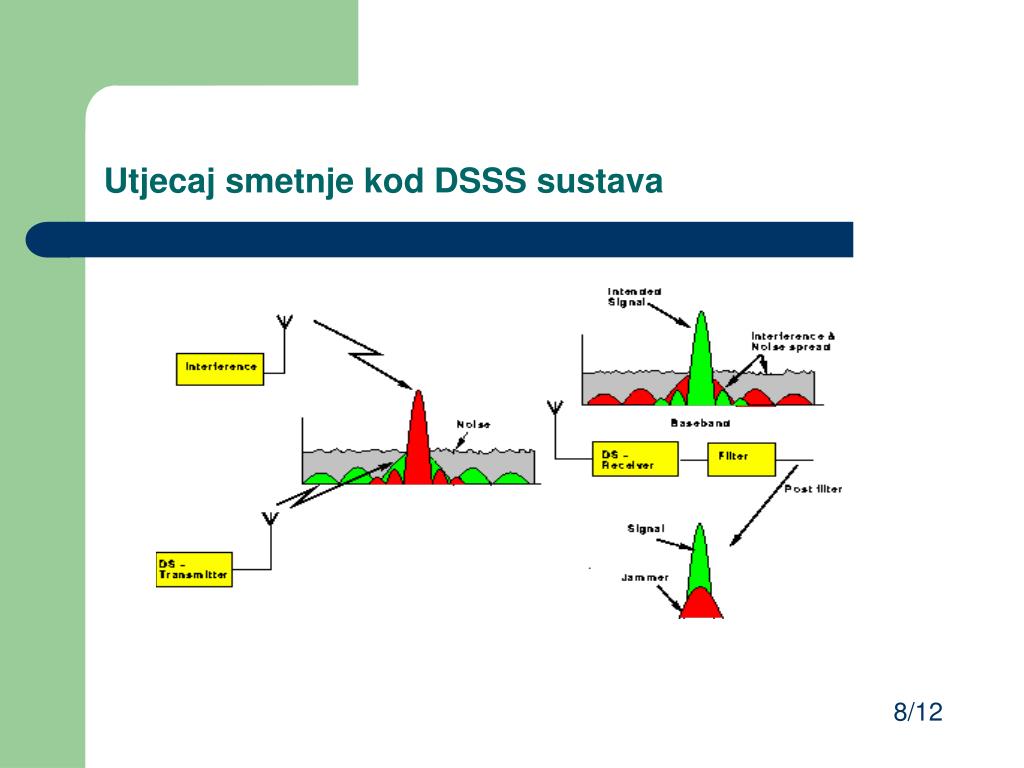

  9. Utjecaj smetnje kod DSSS sustava 8/12

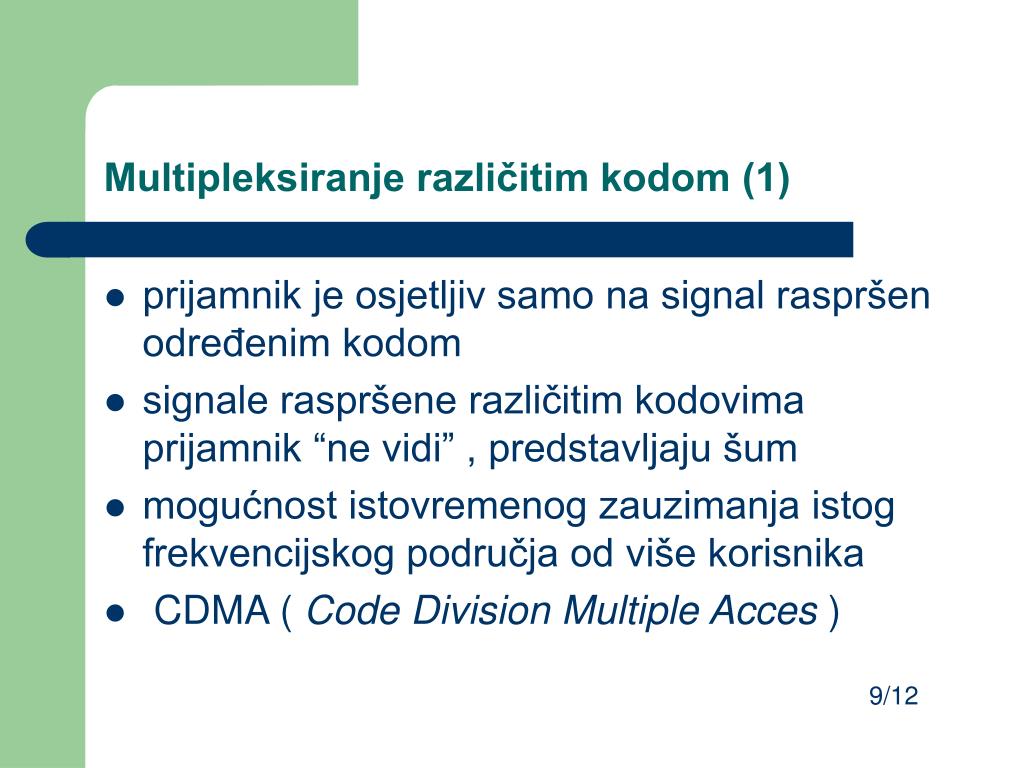

  10. Multipleksiranje različitim kodom (1) • prijamnik je osjetljiv samo na signal raspršen određenim kodom • signale raspršene različitim kodovima prijamnik “ne vidi” , predstavljaju šum • mogućnost istovremenog zauzimanja istog frekvencijskog područja od više korisnika • CDMA ( Code Division Multiple Acces ) 9/12

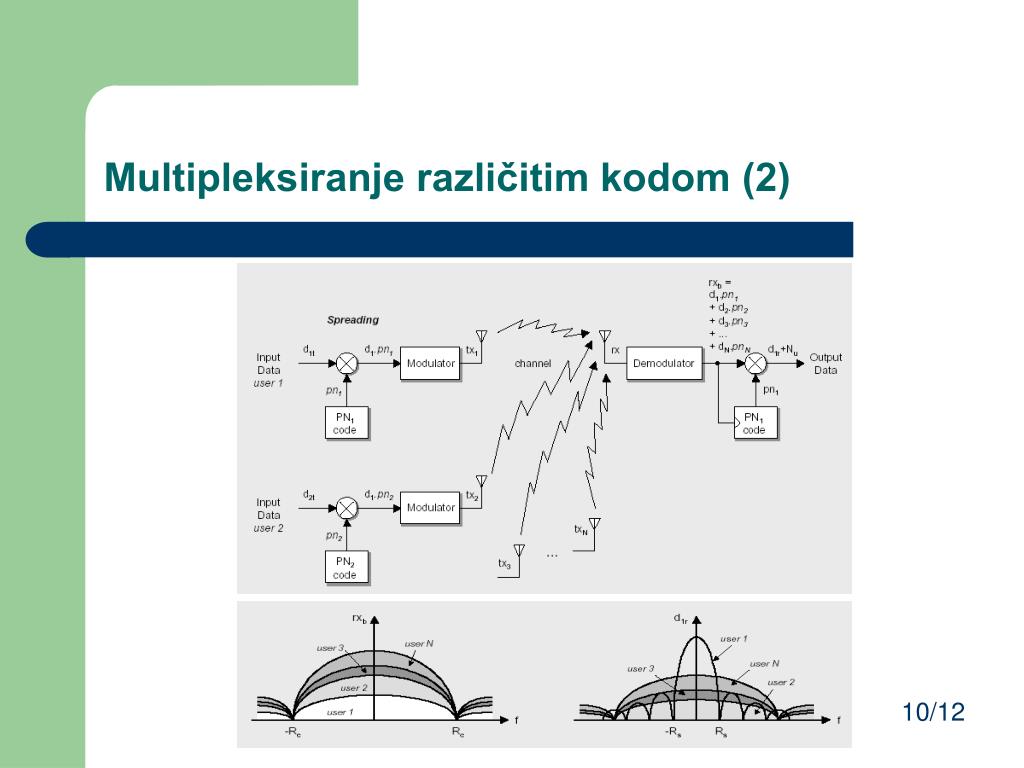

  11. Multipleksiranje različitim kodom (2) 10/12

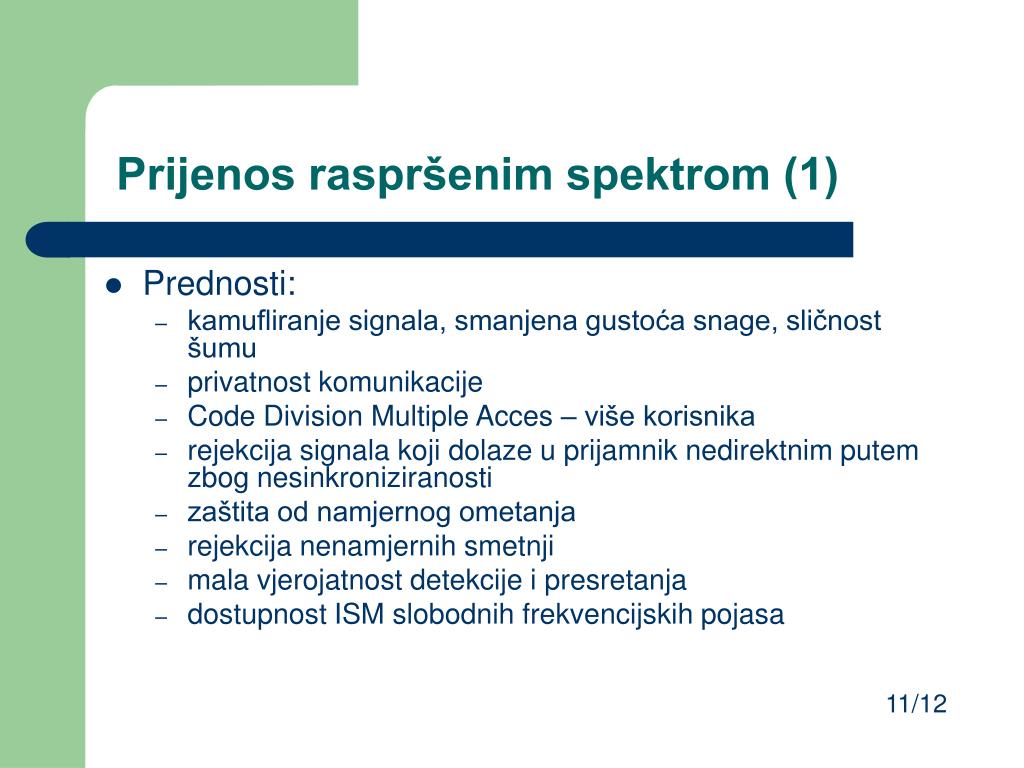

  12. Prijenos raspršenim spektrom (1) • Prednosti: • kamufliranje signala, smanjena gustoća snage, sličnost šumu • privatnost komunikacije • Code Division Multiple Acces – više korisnika • rejekcija signala koji dolaze u prijamnik nedirektnim putem zbog nesinkroniziranosti • zaštita od namjernog ometanja • rejekcija nenamjernih smetnji • mala vjerojatnost detekcije i presretanja • dostupnost ISM slobodnih frekvencijskih pojasa 11/12

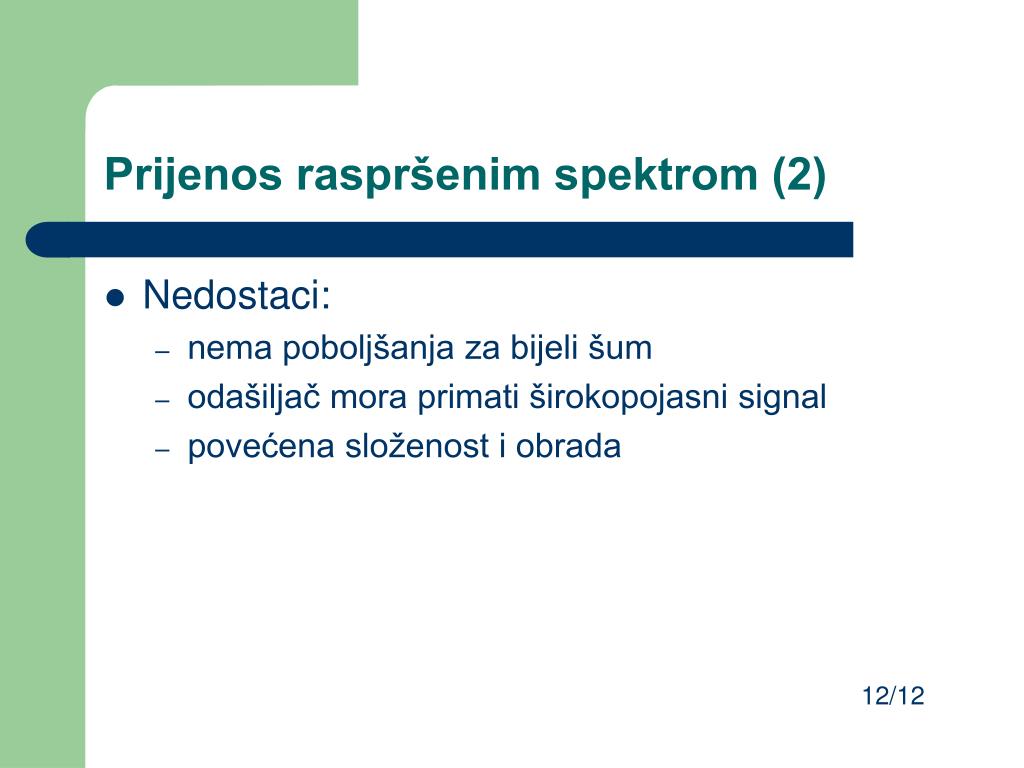

  13. Prijenos raspršenim spektrom (2) • Nedostaci: • nema poboljšanja za bijeli šum • odašiljač mora primati širokopojasni signal • povećena složenost i obrada 12/12
