  1. Redes de Computadores Tecnologia token ring Diovani dos Santos Milhorim

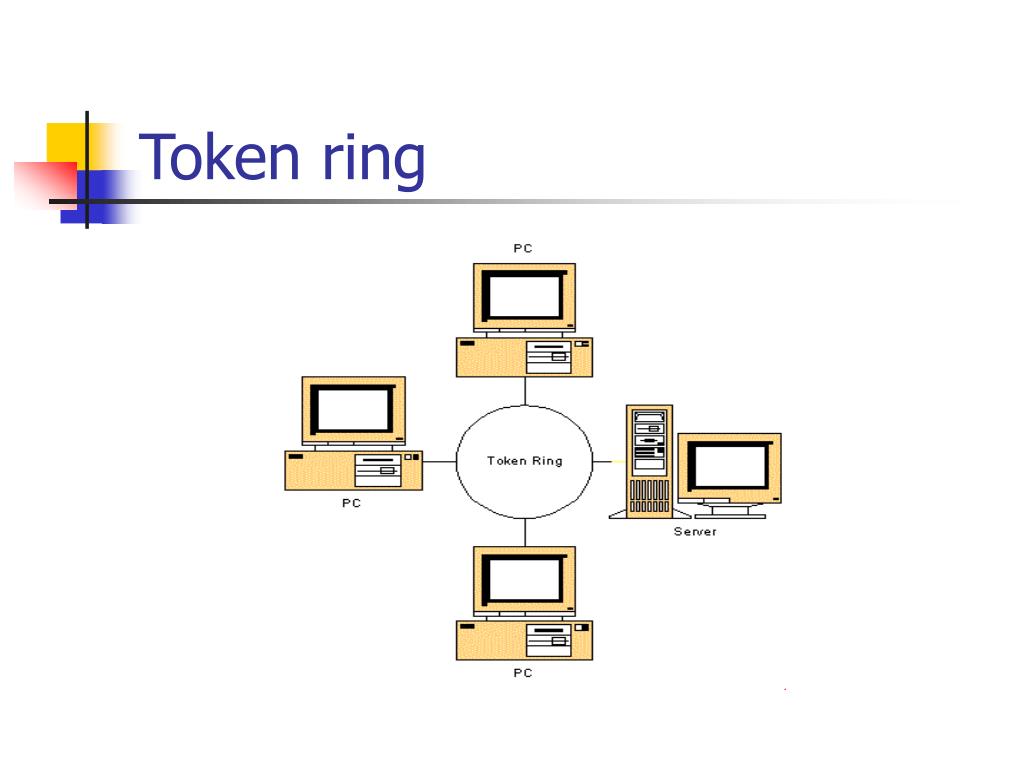

  2. Token ring

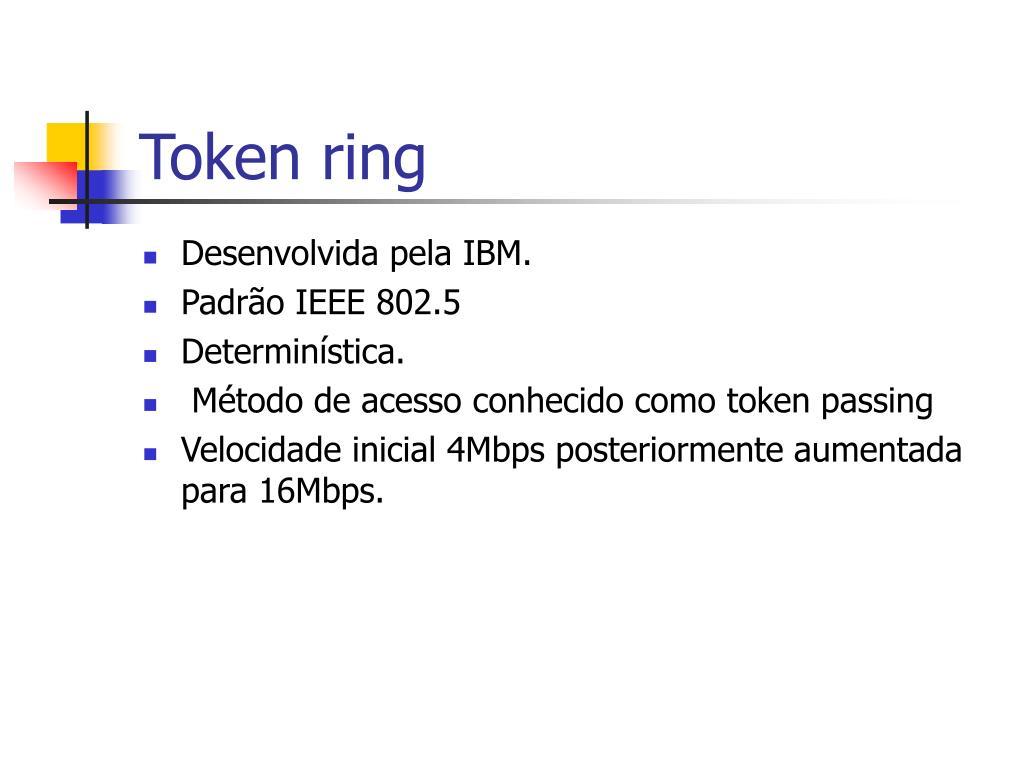

  3. Token ring • Desenvolvida pela IBM. • Padrão IEEE 802.5 • Determinística. • Método de acesso conhecido como token passing • Velocidade inicial 4Mbps posteriormente aumentada para 16Mbps.

  4. Token ring Padrão IEEE 802.5

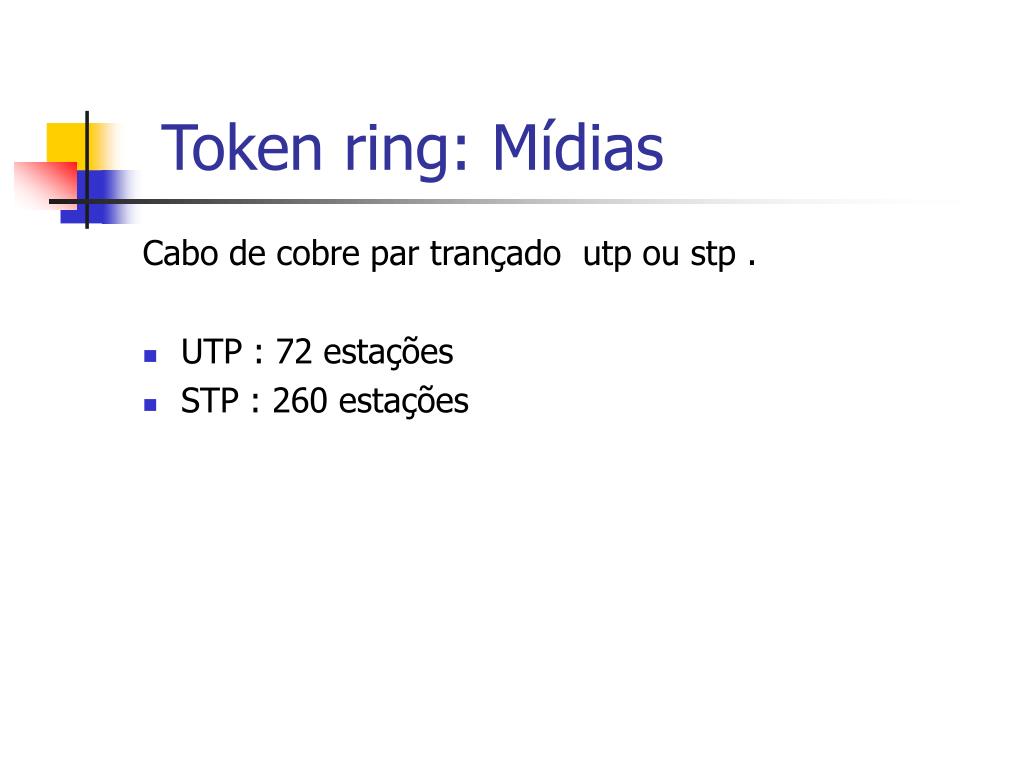

  5. Token ring: Mídias Cabo de cobre par trançado utp ou stp . • UTP : 72 estações • STP : 260 estações

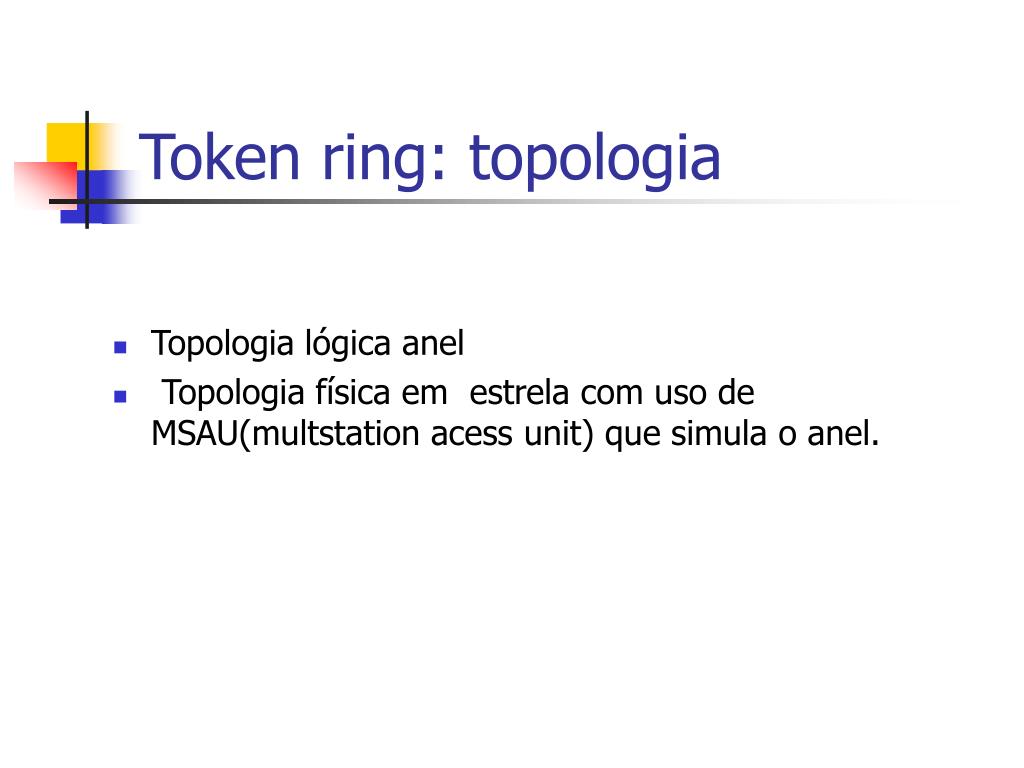

  6. Token ring: topologia • Topologia lógica anel • Topologia física em estrela com uso de MSAU(multstation acess unit) que simula o anel.

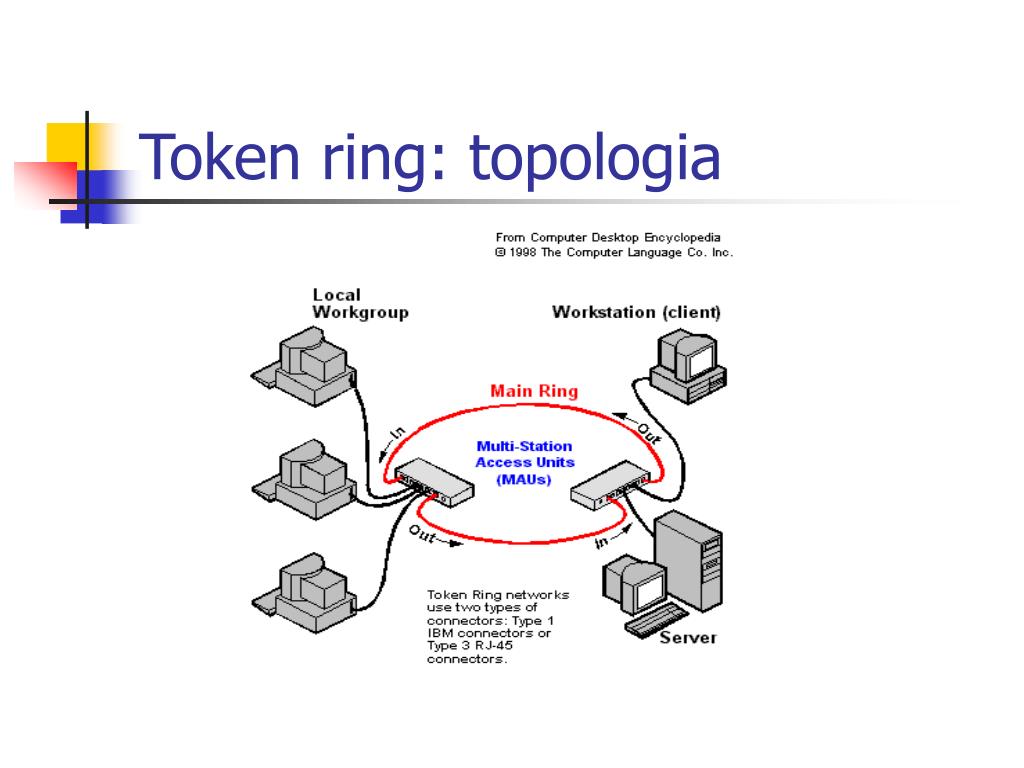

  7. Token ring: topologia

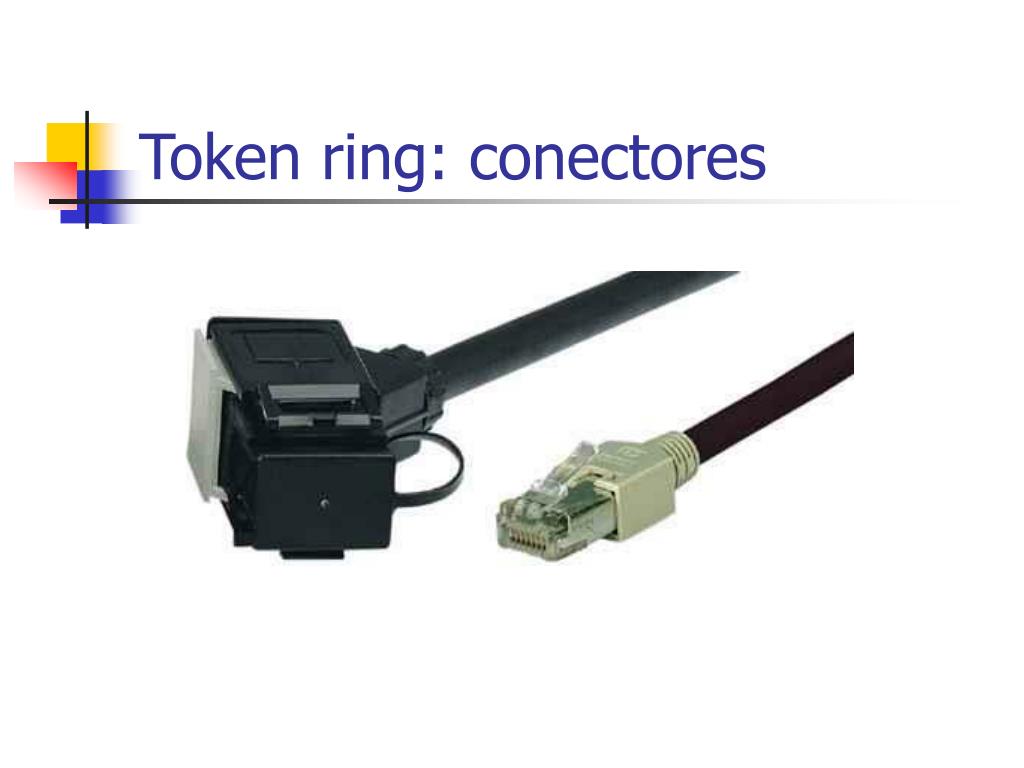

  8. Token ring: conectores

  9. Token ring: adaptador

  10. Token ring: características • Codificação Manchester diferencial • Banda base • Dois tipos de trama ( token e trama propriamente dita) • Método de acesso a Mídia (MAC) utiliza token passing:

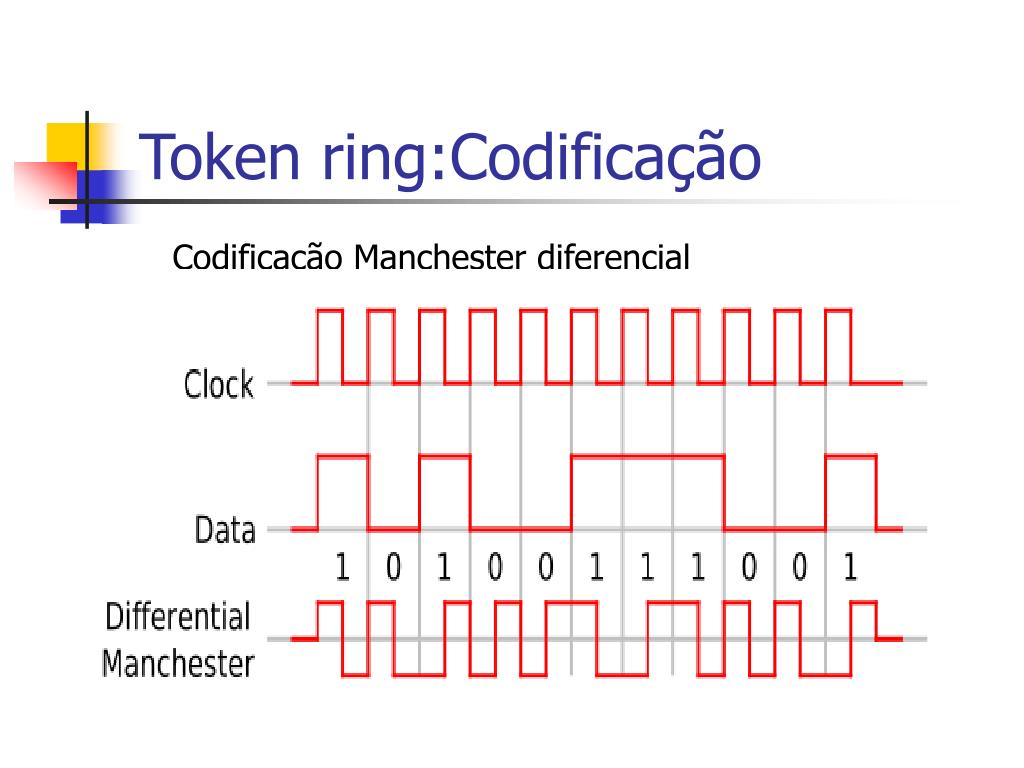

  11. Token ring:Codificação Codificação Manchester diferencial 0: transição no início do bit 1: ausência de transição no início do bit

  12. Token ring:Codificação Codificação Manchester diferencial

  13. Token ring:Codificação

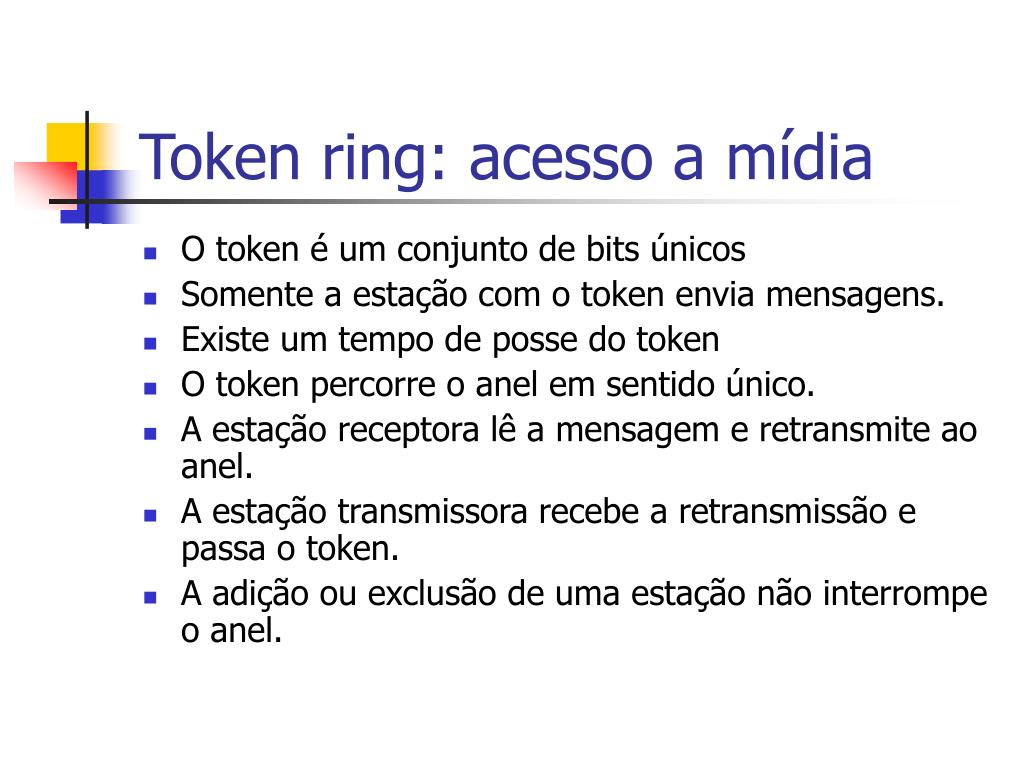

  14. Token ring: acesso a mídia • O token é um conjunto de bits únicos • Somente a estação com o token envia mensagens. • Existe um tempo de posse do token • O token percorre o anel em sentido único. • A estação receptora lê a mensagem e retransmite ao anel. • A estação transmissora recebe a retransmissão e passa o token. • A adição ou exclusão de uma estação não interrompe o anel.

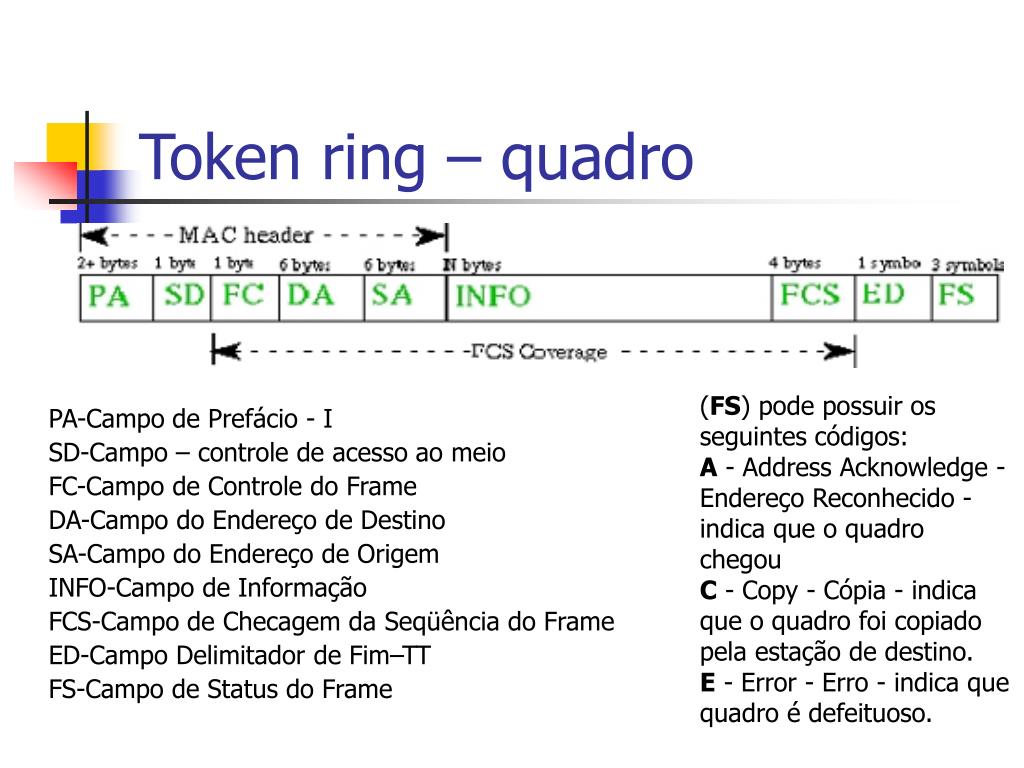

  15. Token ring – quadro PA-Campo de Prefácio - I SD-Campo – controle de acesso ao meio FC-Campo de Controle do Frame DA-Campo do Endereço de Destino SA-Campo do Endereço de Origem INFO-Campo de Informação FCS-Campo de Checagem da Seqüência do Frame ED-Campo Delimitador de Fim–TT FS-Campo de Status do Frame (FS) pode possuir os seguintes códigos: A - Address Acknowledge - Endereço Reconhecido - indica que o quadro chegou C - Copy - Cópia - indica que o quadro foi copiado pela estação de destino. E - Error - Erro - indica que quadro é defeituoso.

  16. Token ring – quadro • O byte “Access Control” (SD) tem o formato PPPTMRRR, com os seguintes significados: PPP Bits de prioridade (a prioridade afecta por exemplo o tempo máximo que cada nó pode reter o token) T Tipo de Trama (1: Trama de token 0:Trama normal de dados) M Usado para operações de manutenção RRR Usado para pedir que o próximo token seja definido com a prioridade RRR

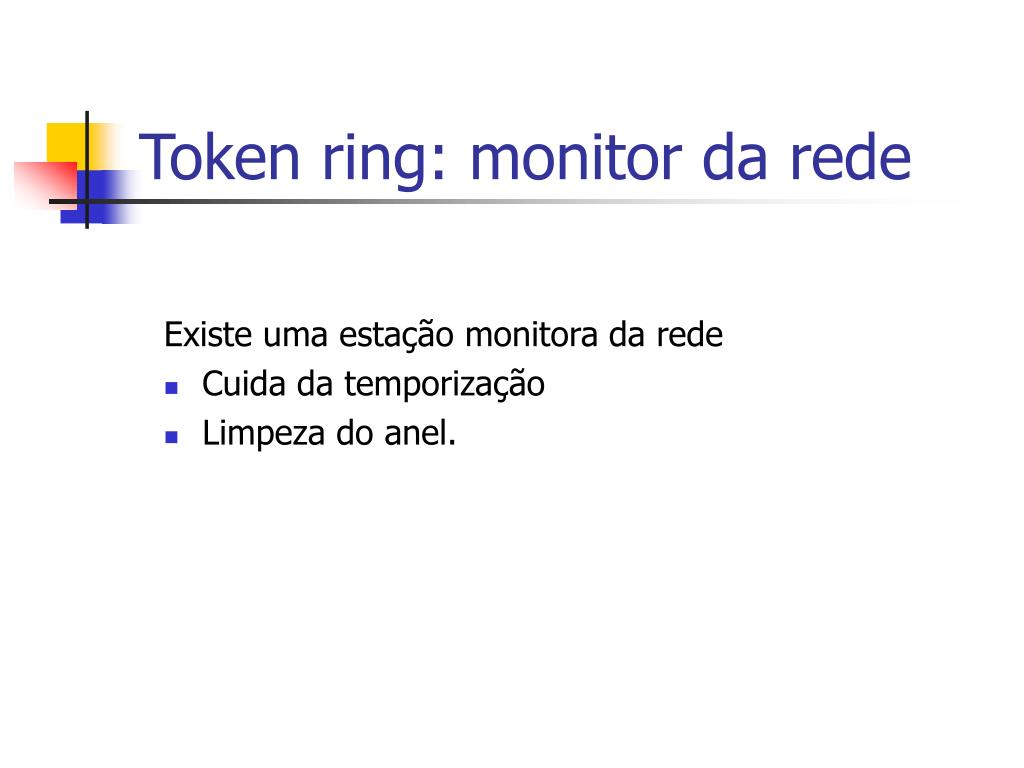

  17. Token ring: monitor da rede Existe uma estação monitora da rede • Cuida da temporização • Limpeza do anel.

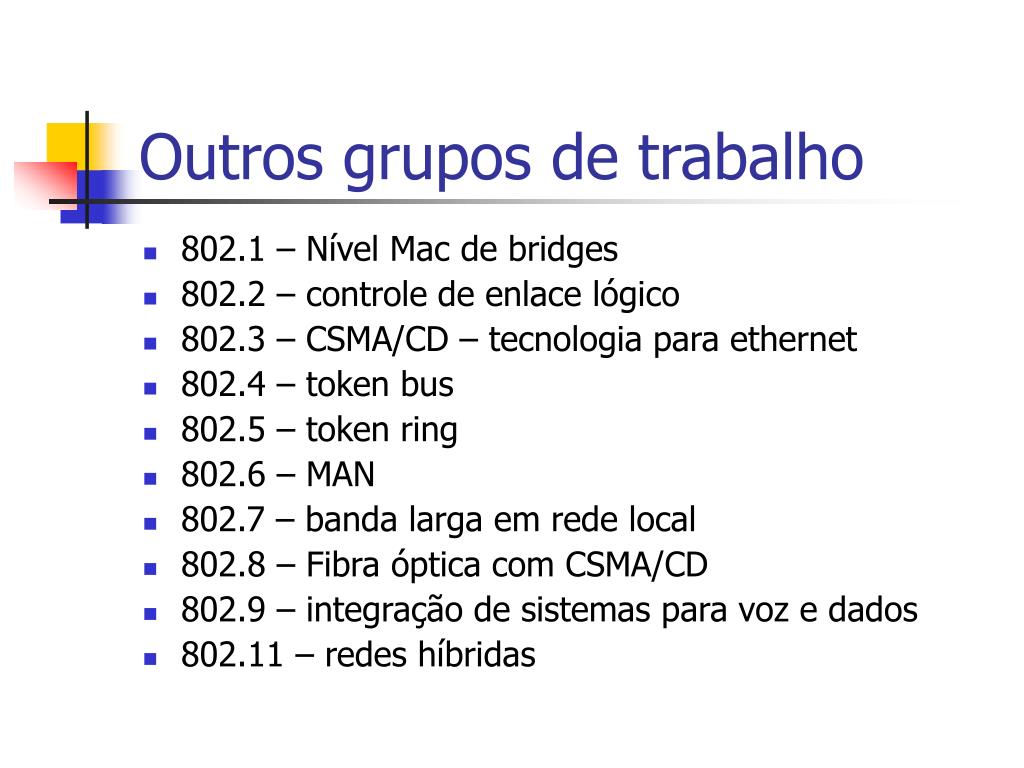

  18. Outros grupos de trabalho • 802.1 – Nível Mac de bridges • 802.2 – controle de enlace lógico • 802.3 – CSMA/CD – tecnologia para ethernet • 802.4 – token bus • 802.5 – token ring • 802.6 – MAN • 802.7 – banda larga em rede local • 802.8 – Fibra óptica com CSMA/CD • 802.9 – integração de sistemas para voz e dados • 802.11 – redes híbridas
