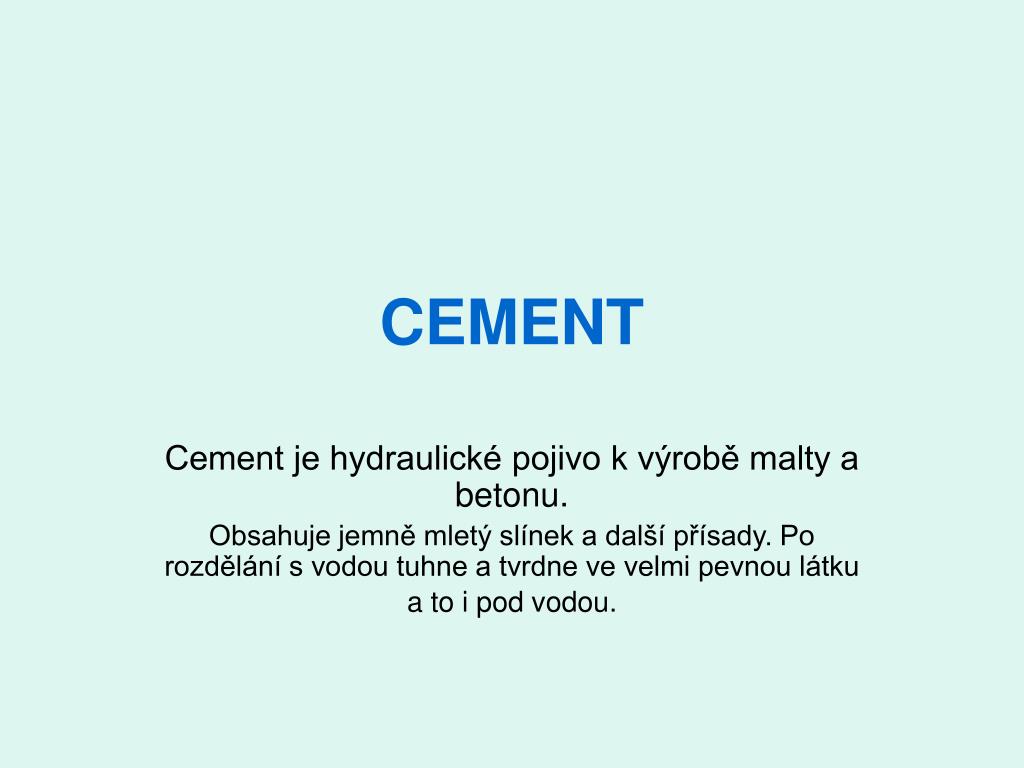

  1. CEMENT Cement je hydraulické pojivo k výrobě malty a betonu. Obsahuje jemně mletý slínek a další přísady. Po rozdělání s vodou tuhne a tvrdne ve velmi pevnou látku a to i pod vodou.

  2. VÝROBA Suroviny • Vápenec • Vápenné slíny a křídy • Hlinité břidlice • Hlína • Slíny ( směs vápence a hlíny ) • Křemičitý písek Vápenec je hlavní součástí cementu, slíny obsahují hydraulické látky - oxid křemičitý SiO2 , oxid hlinitý Al2O3 a oxid železitý Fe2O3

  3. Postup výroby • Těžba surovin • Příprava surovinové směsi drcení suroviny v drtičích uložení na skládky mletí v mlýnech na surovinovou moučku nebo surovinový kal (mletí s vodou) skladování v zásobnicích ( kontrola chemického složení ) homogenizace stlačeným vzduchem v homogenizačních silech • Vypalování v rotačních pecích( při 11000C se uvolňuje CO2 z vápence a vzniká pálené vápno (CaO), při 14500 C se zrna spékají a vzniká cementový slínek ( CaO se slučuje s hydraulickými oxidy ) • Rychlé zchlazení ( v chladičích ) a odležení na skládce • Mletí slínků se sádrovcem(regulátor tuhnutí max 5%) a dalšími přísadami ( max 1%) v kulových mlýnech na cement • Provzdušňování( uvolnění volného CaO )a uložení v zásobnících • Expedice( plnění do pytlů nebo přepravníků )

  4. Chemické složení • CaO 56-68% • SiO2 16-26% • Al2O3 4-8% • Fe2O3 1-8% • MgO 0-5% max 5% ( hořečnaté rozpínání) • SO3 0,5-4,5% max 3,5-4,5% ( síranové rozpínání ) a další Nejdůležitější je CaO, ( vázaný do minerálních složek a volný ) : • Málo CaO …klesá pevnost • Moc CaO ….cement se rozpíná Podle množství oxidů rozlišujeme cementy : • Křemičitanové ( silikátové ) • Hlinitanové ( aluminátové )

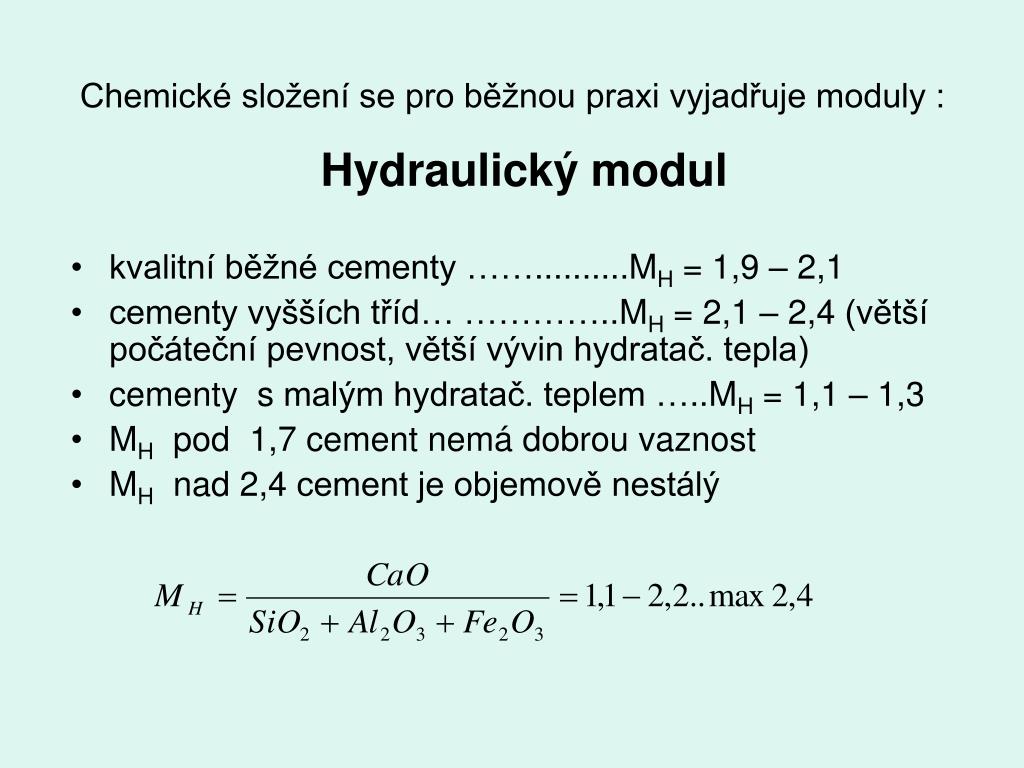

  5. Chemické složení se pro běžnou praxi vyjadřuje moduly : Hydraulický modul • kvalitní běžné cementy ……..........MH = 1,9 – 2,1 • cementy vyšších tříd… …………..MH = 2,1 – 2,4 (větší počáteční pevnost, větší vývin hydratač. tepla) • cementy s malým hydratač. teplem …..MH = 1,1 – 1,3 • MH pod1,7 cement nemá dobrou vaznost • MH nad 2,4 cement je objemově nestálý

  6. Aluminátový modul Silikátový modul

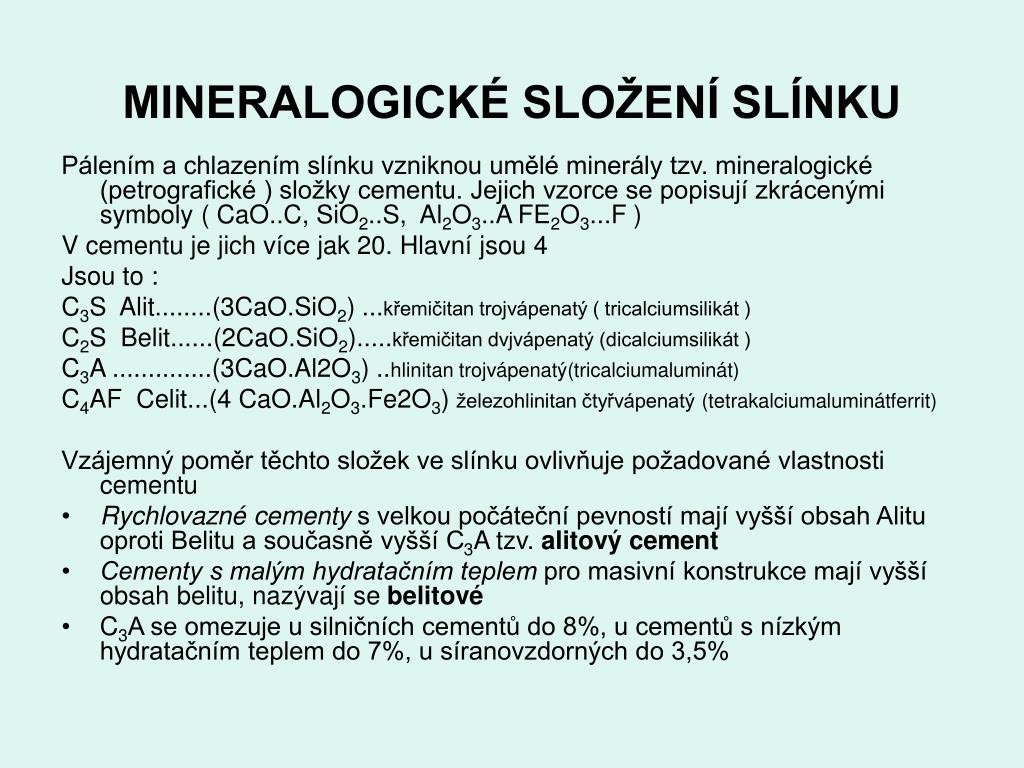

  7. MINERALOGICKÉ SLOŽENÍ SLÍNKU Pálením a chlazením slínku vzniknou umělé minerály tzv. mineralogické (petrografické ) složky cementu. Jejich vzorce se popisují zkrácenými symboly ( CaO..C, SiO2..S, Al2O3..A FE2O3...F ) V cementu je jich více jak 20. Hlavní jsou 4 Jsou to : C3S Alit........(3CaO.SiO2) ...křemičitan trojvápenatý ( tricalciumsilikát ) C2S Belit......(2CaO.SiO2).....křemičitan dvjvápenatý (dicalciumsilikát ) C3A ..............(3CaO.Al2O3) ..hlinitan trojvápenatý(tricalciumaluminát) C4AF Celit...(4 CaO.Al2O3.Fe2O3) železohlinitan čtyřvápenatý(tetrakalciumaluminátferrit) Vzájemný poměr těchto složek ve slínku ovlivňuje požadované vlastnosti cementu • Rychlovazné cementy s velkou počáteční pevností mají vyšší obsah Alitu oproti Belitu a současně vyšší C3A tzv. alitový cement • Cementy s malým hydratačním teplem pro masivní konstrukce mají vyšší obsah belitu, nazývají se belitové • C3A se omezuje u silničních cementů do 8%, u cementů s nízkým hydratačním teplem do 7%, u síranovzdorných do 3,5%

  8. Vlastnosti cementu HYDRATACE • Poměrně složitý chemický a fyzikální proces při němž cement po smíšení s vodou tuhne a tvrdne. H2O vstupuje do struktury cementu a vznikají nové sloučeniny, které tuhnou v pevnou hmotu. ( krystalizace přesyceného roztoku, větvičkovité krystalky, které se vzájemně proplétají – nárůst pevnosti ). Všechny slínkové nerosty jsou bezvodé. Ve styku s vodou hydrolyzují a hydratují. Silikáty bohaté na oxid vápenatý se hydrolýzou rozkládají na silikáty chudé na oxid vápenatý a hydroxid vápenatý. • Celkový obsah aktivního oxidu vápenatého (CaO) a aktivního oxidukřemičitého (SiO2) musí být v cementu větší než 50 % hmotnosti cementu. • Hlavním produktem hydratace jsou hydráty křemičitanů vápenatých. Hydratační teplo • teplo, které vzniká při reakci cementu s H2O, závisí na složení cementu a jemnosti mletí ( cementy s větším hydraulic. modulem ho mají větší ) Podmínky hydratace • dostatek vody a dostatečná teplota - cca 0,23-0.28 l H2O/ 1 kg cementu ) • optimální teplota 15 – 25oC při nižších teplotách zpomalení hydratace, při t < 5oC se zastavuje ( podle druhu, někdy již při t<10oC ) Vzhledem k hydratač. teplu, lze betonovat i při nižších teplotách. Hydratace je zpočátku rychlá, pak se zpomaluje a trvá až několik let.

  9. TUHNUTÍ • začátek tuhnutí ( kolem 60 min ) • stanoven s ohledem na pevnostní třídu . Cementy pevnostní třídy maxim. 42,5 mají počátek tuhnutí stanoven nejdříve za hodinu, nejpozději do 12 hodin po smíchání cementu s vodou. U cementů pevnostní třídy 52,5 je počátek tuhnutí stanoven nejdříve za 45 minut. Začátek tuhnutí se oddaluje proto, aby se zajistila doba potřebná pro výrobu betonové směsi, její dopravu, uložení a zpracováni. • konec tuhnutí ( do 12 hod ) • Regulace tuhnutí, stanovení počátku, se provádí přidáváním sádrovce, a to maximálně do 5 % hmotnosti cementu, anebo sádrových střepů, které se přidávají s dalšími přísadami ke slínku při mletí cementu. Bez těchto přísad by přítomný minerál trikalciumaluminát počal hydratovat již při smáčení vodou. • Cementy se speciálními vlastnostmi mají stanoven začátek tuhnutí dříve, za 30 i méně minut, a konec tuhnutí za 6 hodin nebo dokonce za 8 minut. Takové cementy používáme pro urychlení betonáže při výrobě betonových dílců, při injektáži, nástřiku.

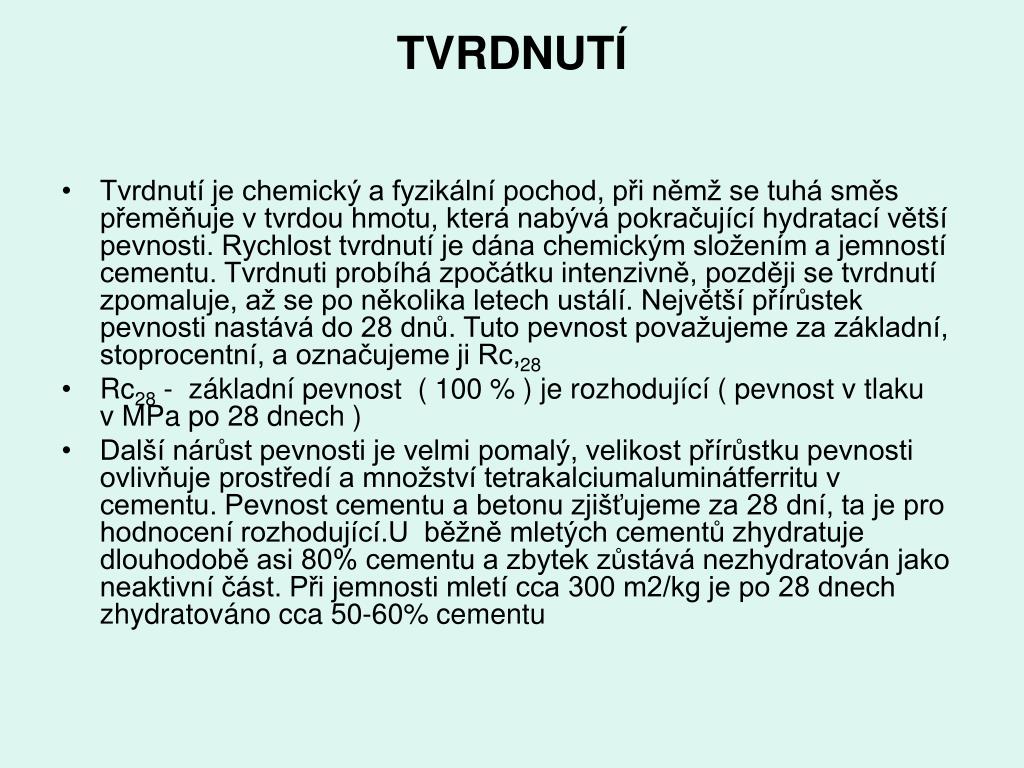

  10. TVRDNUTÍ • Tvrdnutí je chemický a fyzikální pochod, při němž se tuhá směs přeměňuje v tvrdou hmotu, která nabývá pokračující hydratací větší pevnosti. Rychlost tvrdnutí je dána chemickým složením a jemností cementu. Tvrdnuti probíhá zpočátku intenzivně, později se tvrdnutí zpomaluje, až se po několika letech ustálí. Největší přírůstek pevnosti nastává do 28 dnů. Tuto pevnost považujeme za základní, stoprocentní, a označujeme ji Rc,28 • Rc28 - základní pevnost ( 100 % ) je rozhodující ( pevnost v tlaku v MPa po 28 dnech ) • Další nárůst pevnosti je velmi pomalý, velikost přírůstku pevnosti ovlivňuje prostředí a množství tetrakalciumaluminátferritu v cementu. Pevnost cementu a betonu zjišťujeme za 28 dní, ta je pro hodnocení rozhodující.U běžně mletých cementů zhydratuje dlouhodobě asi 80% cementu a zbytek zůstává nezhydratován jako neaktivní část. Při jemnosti mletí cca 300 m2/kg je po 28 dnech zhydratováno cca 50-60% cementu

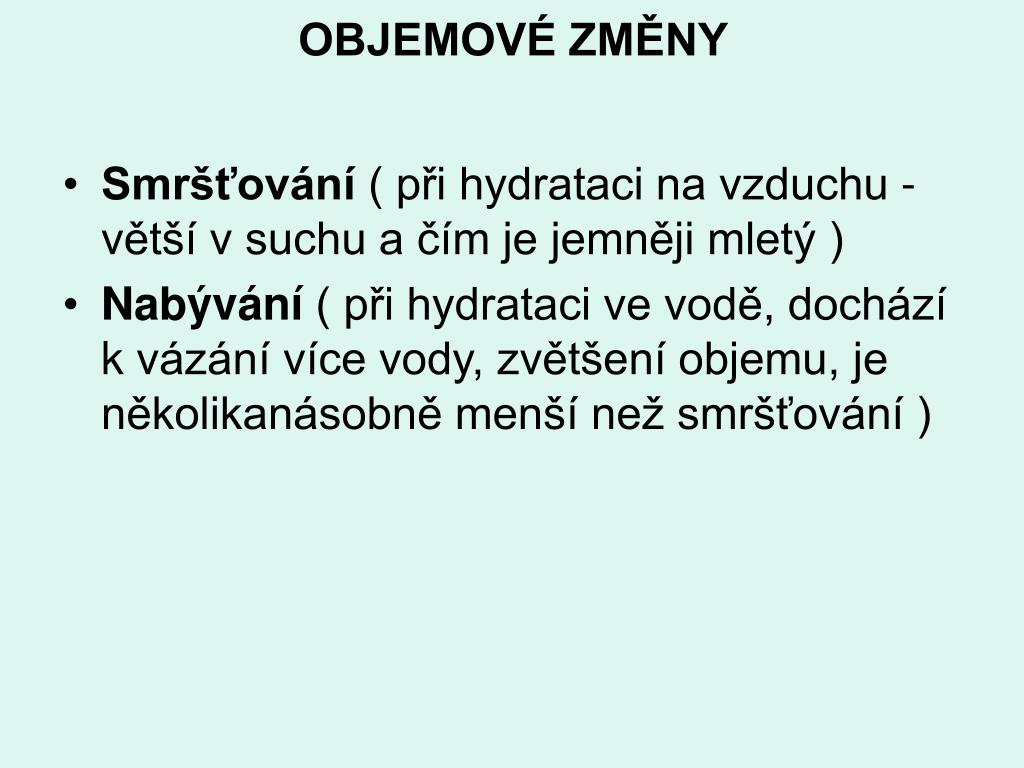

  11. OBJEMOVÉ ZMĚNY • Smršťování ( při hydrataci na vzduchu - větší v suchu a čím je jemněji mletý ) • Nabývání ( při hydrataci ve vodě, dochází k vázání více vody, zvětšení objemu, je několikanásobně menší než smršťování )

  12. JEMNOST MLETÍ • má vliv na počáteční pevnost, zpracovatelnost, přilnavost • čím jemnější tím větší pevnost, ale tím více záměsové vody k hydrataci, větší smršťování

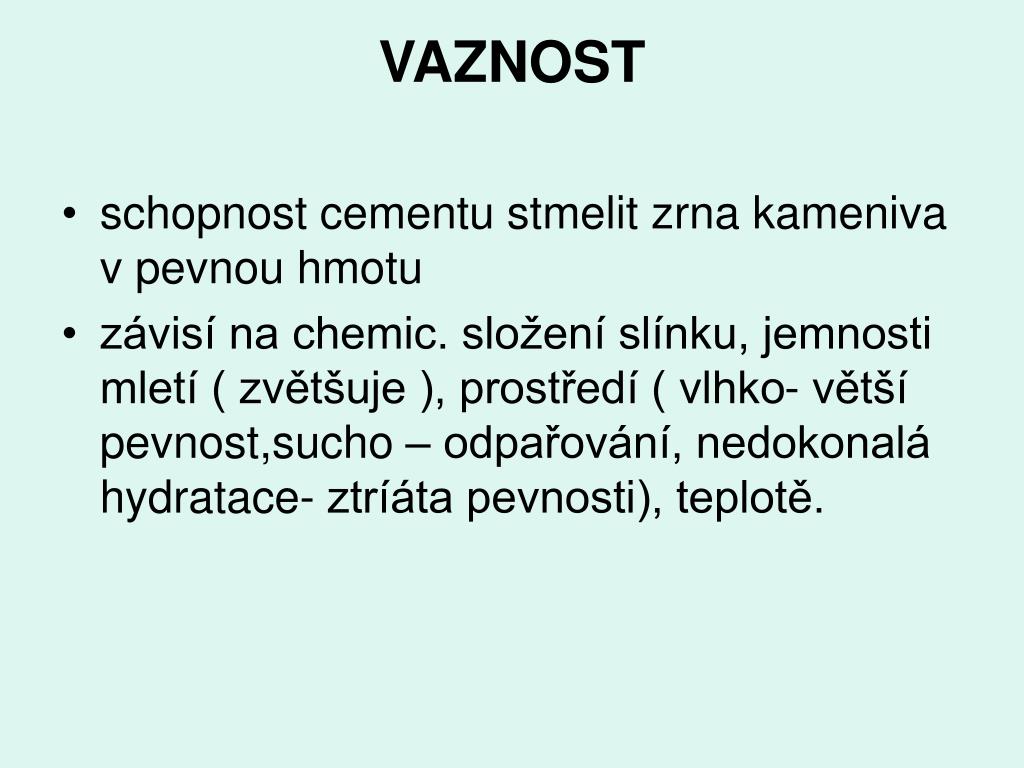

  13. VAZNOST • schopnost cementu stmelit zrna kameniva v pevnou hmotu • závisí na chemic. složení slínku, jemnosti mletí ( zvětšuje ), prostředí ( vlhko- větší pevnost,sucho – odpařování, nedokonalá hydratace- ztríáta pevnosti), teplotě.

  14. NORMALIZOVANÁ PEVNOSTpevnost v MPa po 28 dnech tuhnutí a tvrdnutí třídy normalizované pevnosti : ( 22,5 ) – 32,5 – 42,5 – 52,5 22,5 pevnostní třída dle národního dodatku EN 196-1 32,5R – 42,5R – 52,5R

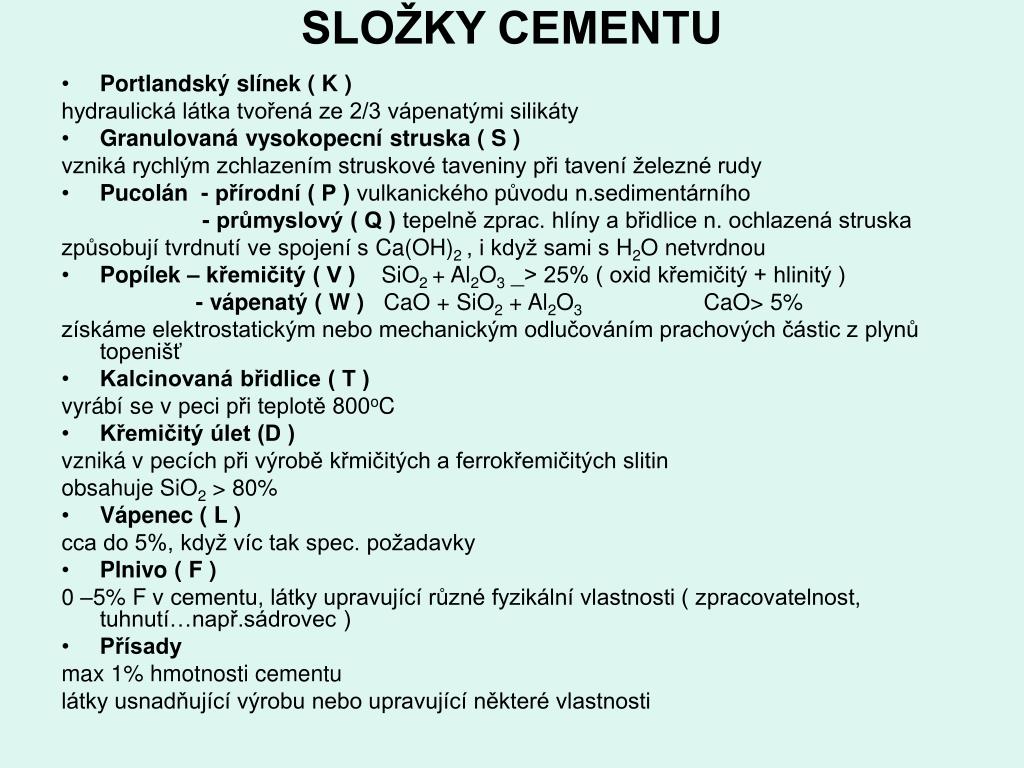

  15. SLOŽKY CEMENTU • Portlandský slínek ( K ) hydraulická látka tvořená ze 2/3 vápenatými silikáty • Granulovaná vysokopecní struska ( S ) vzniká rychlým zchlazením struskové taveniny při tavení železné rudy • Pucolán - přírodní ( P ) vulkanického původu n.sedimentárního - průmyslový ( Q ) tepelně zprac. hlíny a břidlice n. ochlazená struska způsobují tvrdnutí ve spojení s Ca(OH)2 , i když sami s H2O netvrdnou • Popílek – křemičitý ( V ) SiO2 + Al2O3 _> 25% ( oxid křemičitý + hlinitý ) - vápenatý ( W ) CaO + SiO2 + Al2O3 CaO> 5% získáme elektrostatickým nebo mechanickým odlučováním prachových částic z plynů topenišť • Kalcinovaná břidlice ( T ) vyrábí se v peci při teplotě 800oC • Křemičitý úlet (D ) vzniká v pecích při výrobě křmičitých a ferrokřemičitých slitin obsahuje SiO2 > 80% • Vápenec ( L ) cca do 5%, když víc tak spec. požadavky • Plnivo ( F ) 0–5% F v cementu, látky upravující různé fyzikální vlastnosti ( zpracovatelnost, tuhnutí…např.sádrovec ) • Přísady max 1% hmotnosti cementu látky usnadňující výrobu nebo upravující některé vlastnosti

  16. Označování dle ENV – příklady označuje se norma, druh cementu, pevnost Rc28 v MPa a některá specifika např. R – cement s velkou počáteční pevností UTB – cem. pro výrobu prefabrikátů proteplováním Cement ENV 197 – 1 CEM 42,5 R ČSN P ENV 197-1 CEM I 42,5 R portlandský cement tř.pevnostní 42,5 MPa s velkou počáteční pevností označení dle České národní Cement ENV 197-1 CEM II/A – S 32,5 ČSN P ENV 197-1 CEM II/A - S 32,5 portlandský struskový cement pevnostní tř. 32,5 Cement ČSN P ENV 197 – 1 AD V/B 22,5 směsný cement pevnostní tř. 22,5 dle národního dodatku
