1. EDA原理及应用 何宾 2008.11

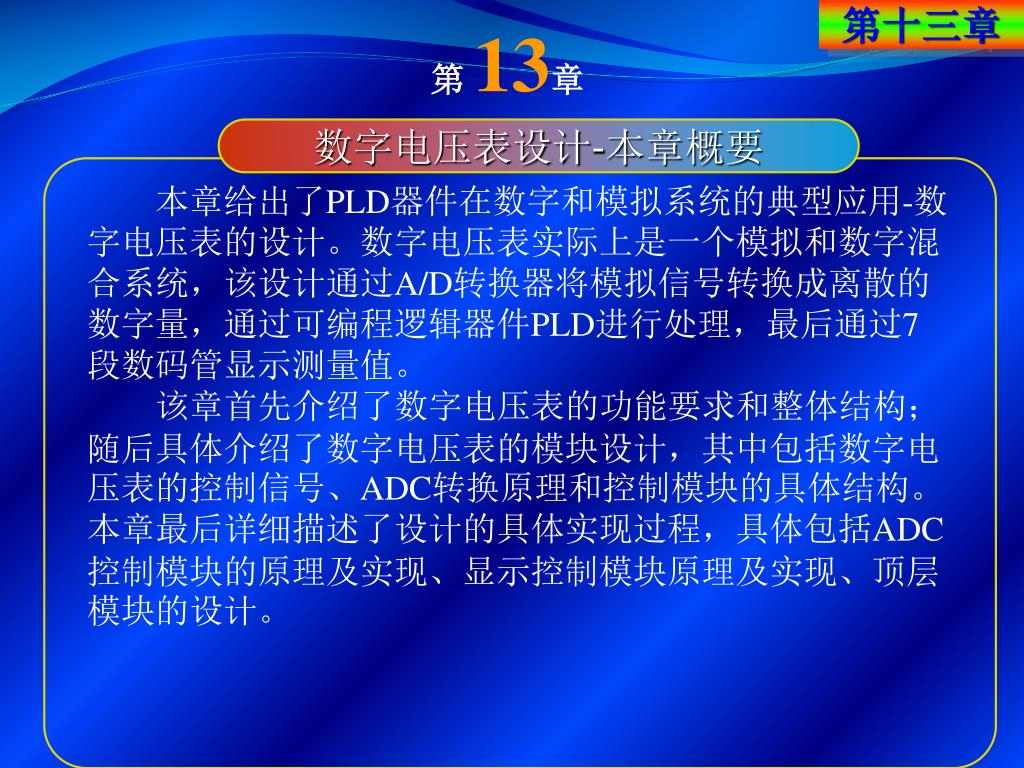

2. 第十三章 第13章 数字电压表设计-本章概要 本章给出了PLD器件在数字和模拟系统的典型应用-数 字电压表的设计。数字电压表实际上是一个模拟和数字混 合系统，该设计通过A/D转换器将模拟信号转换成离散的 数字量，通过可编程逻辑器件PLD进行处理，最后通过7 段数码管显示测量值。 该章首先介绍了数字电压表的功能要求和整体结构；随后具体介绍了数字电压表的模块设计，其中包括数字电压表的控制信号、ADC转换原理和控制模块的具体结构。本章最后详细描述了设计的具体实现过程，具体包括ADC控制模块的原理及实现、显示控制模块原理及实现、顶层模块的设计。

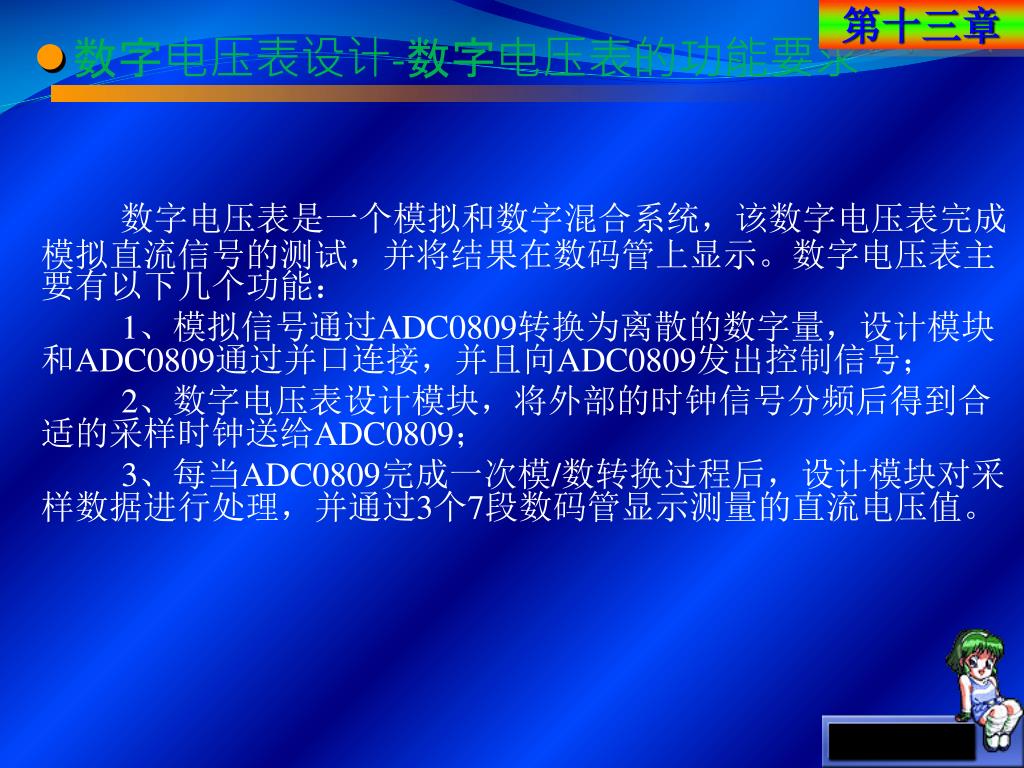

3. 第十三章 ● 数字电压表设计-数字电压表的功能要求 数字电压表是一个模拟和数字混合系统，该数字电压表完成模拟直流信号的测试，并将结果在数码管上显示。数字电压表主要有以下几个功能： 1、模拟信号通过ADC0809转换为离散的数字量，设计模块和ADC0809通过并口连接，并且向ADC0809发出控制信号； 2、数字电压表设计模块，将外部的时钟信号分频后得到合适的采样时钟送给ADC0809； 3、每当ADC0809完成一次模/数转换过程后，设计模块对采样数据进行处理，并通过3个7段数码管显示测量的直流电压值。

4. 第十三章 ● 数字电压表设计-数字电压表的整体结构

5. 第十三章 ● 数字电压表设计-数字电压表的整体结构 从图中可以看出，实验平台上，在PLD和ADC0809之间加入了ADC控制模块，由于该模块的加入使PLD产生ADC控制模块可以识别的信号，然后送到ADC0809。图中的PLD的设计部分和ADC控制模块、7段数码管、外部时钟信号、按键进行连接。

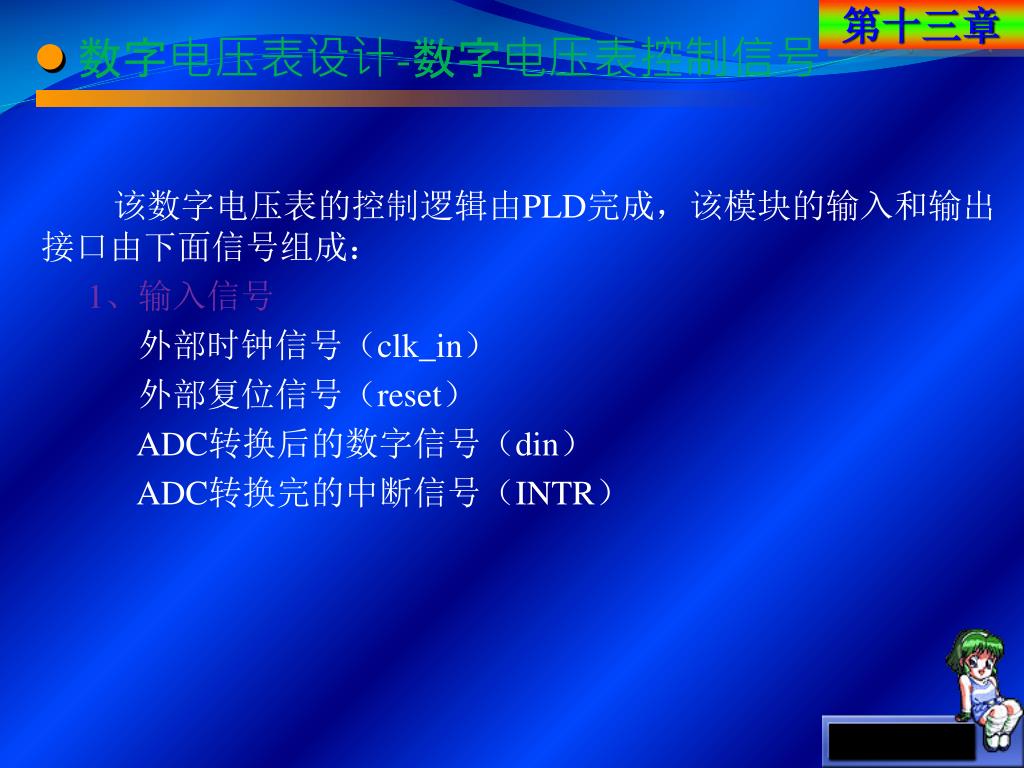

6. 第十三章 ● 数字电压表设计-数字电压表控制信号 该数字电压表的控制逻辑由PLD完成，该模块的输入和输出接口由下面信号组成： 1、输入信号 外部时钟信号（clk_in） 外部复位信号（reset） ADC转换后的数字信号（din） ADC转换完的中断信号（INTR）

7. 第十三章 ● 数字电压表设计-数字电压表控制信号 2、输出信号 ADC片选信号（ncs） ADC读信号（nrd） ADC写信号（nwr） ADC通道选择信号（nadd） ADC时钟信号（nclock） LED选择信号（led_select） LED数码显示控制信号（seg）

8. 第十三章 ● 数字电压表设计-ADC转换原理 ADC0809是CMOS的8位A/D转换器，片内有8路模拟开关，可控制8个模拟量中的一个进入转换器中。ADC0809的分辨率为8位，转换时间约100us，含锁存控制的8路多路开关，输出有三态缓冲器控制，单5V电源供电。

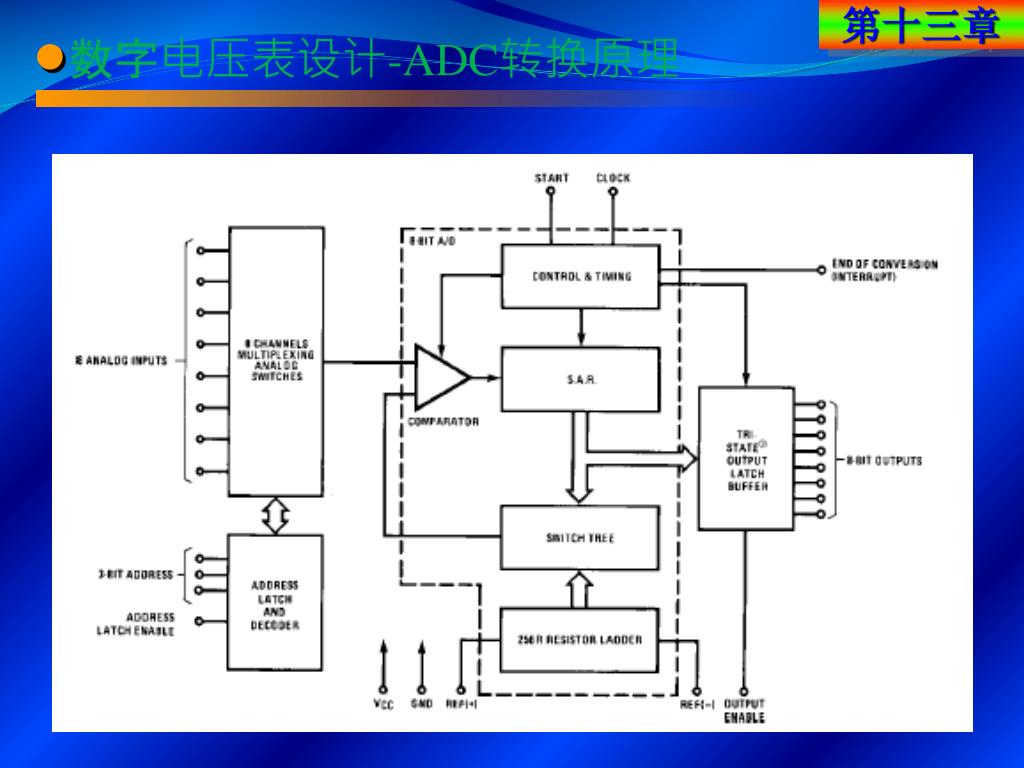

9. 第十三章 ● 数字电压表设计-ADC转换原理

10. 第十三章 ● 数字电压表设计-控制模块结构

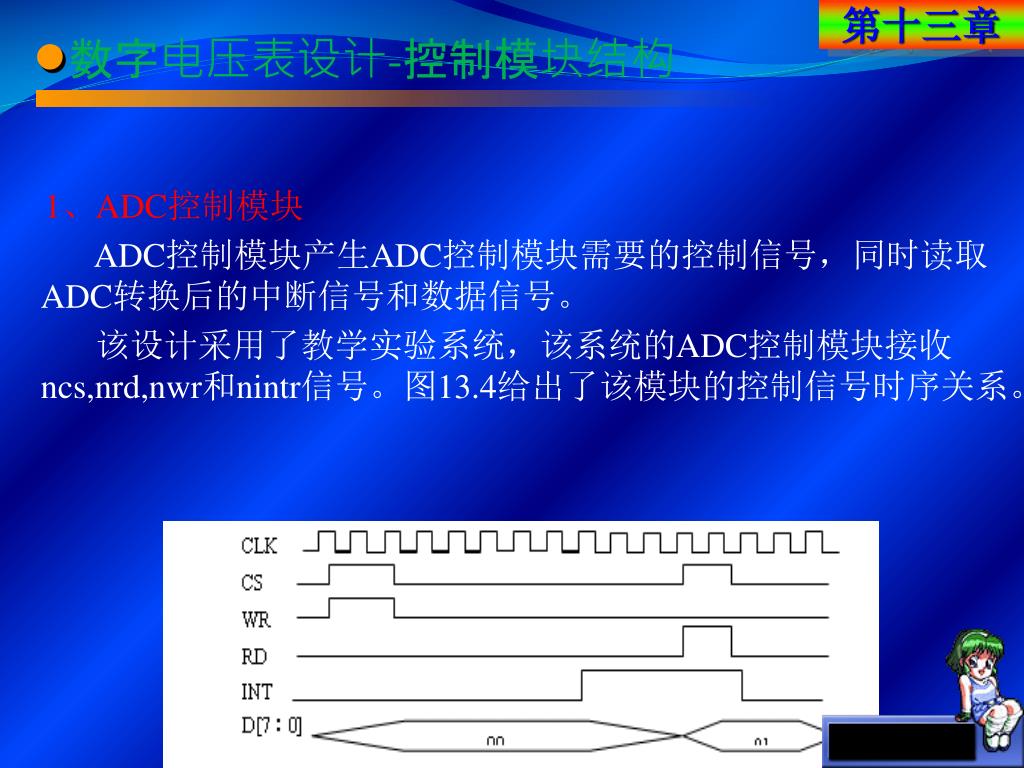

11. 第十三章 ● 数字电压表设计-控制模块结构 1、ADC控制模块 ADC控制模块产生ADC控制模块需要的控制信号，同时读取ADC转换后的中断信号和数据信号。 该设计采用了教学实验系统，该系统的ADC控制模块接收ncs,nrd,nwr和nintr信号。图13.4给出了该模块的控制信号时序关系。

12. 第十三章 ● 数字电压表设计-控制模块结构 2、显示控制模块 显示控制模块产生LED显示所需要的LED选择信号和LED数码控制信号。 3、采样时钟生成模块 采样时钟生成模块对外部输入的1MHz信号进行分频后，为ADC0809产生合适的采样时钟信号。 4、扫描时钟生成模块 扫描时钟生成模块对外部输入的1MHz信号进行分频后，为LED正确显示测量值产生合适的扫描时钟信号。

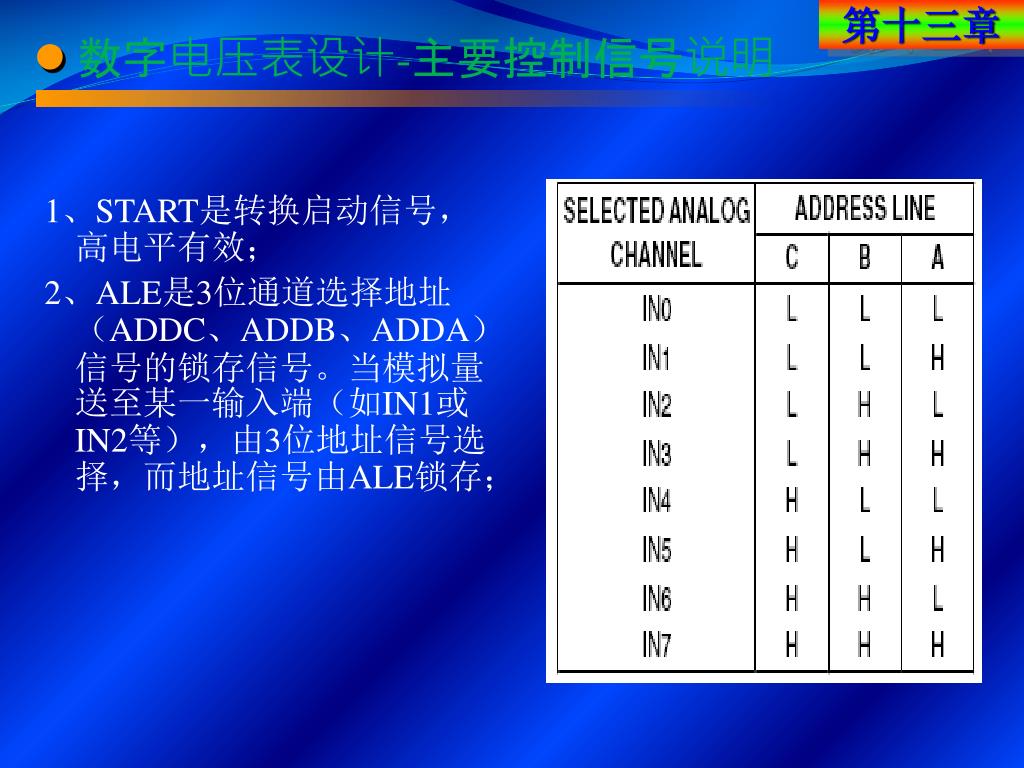

13. 第十三章 ● 数字电压表设计-主要控制信号说明 1、START是转换启动信号，高电平有效； 2、ALE是3位通道选择地址（ADDC、ADDB、ADDA）信号的锁存信号。当模拟量送至某一输入端（如IN1或IN2等），由3位地址信号选择，而地址信号由ALE锁存；

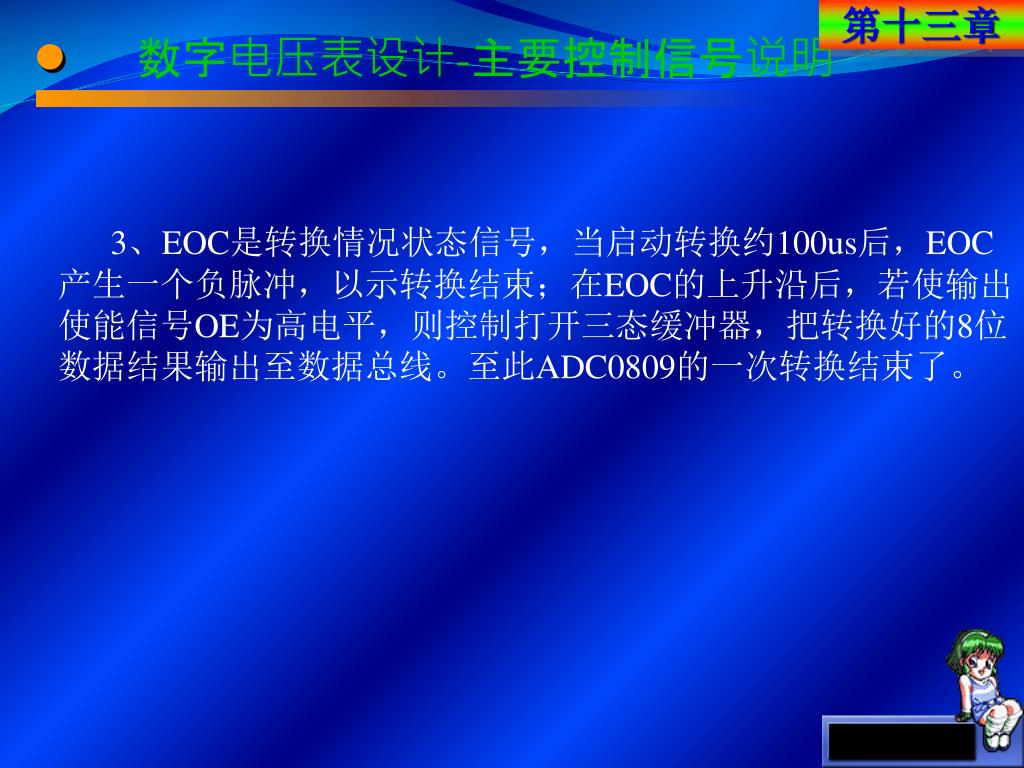

14. 第十三章 ● 数字电压表设计-主要控制信号说明 3、EOC是转换情况状态信号，当启动转换约100us后，EOC产生一个负脉冲，以示转换结束；在EOC的上升沿后，若使输出使能信号OE为高电平，则控制打开三态缓冲器，把转换好的8位数据结果输出至数据总线。至此ADC0809的一次转换结束了。

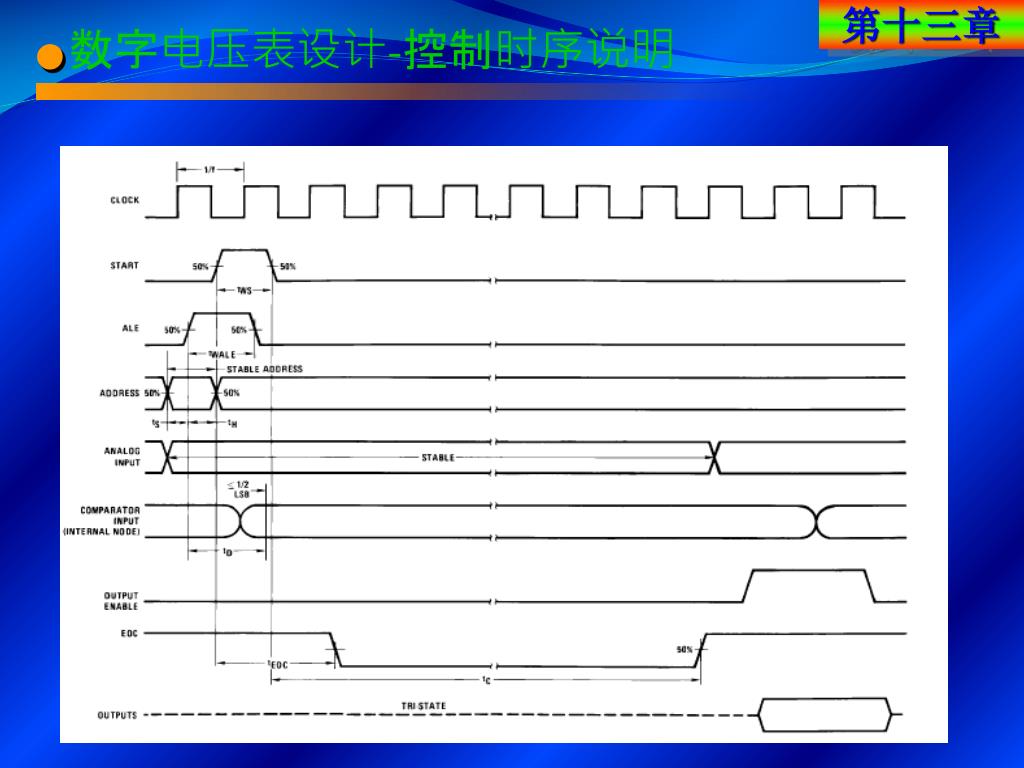

15. 第十三章 ● 数字电压表设计-控制时序说明

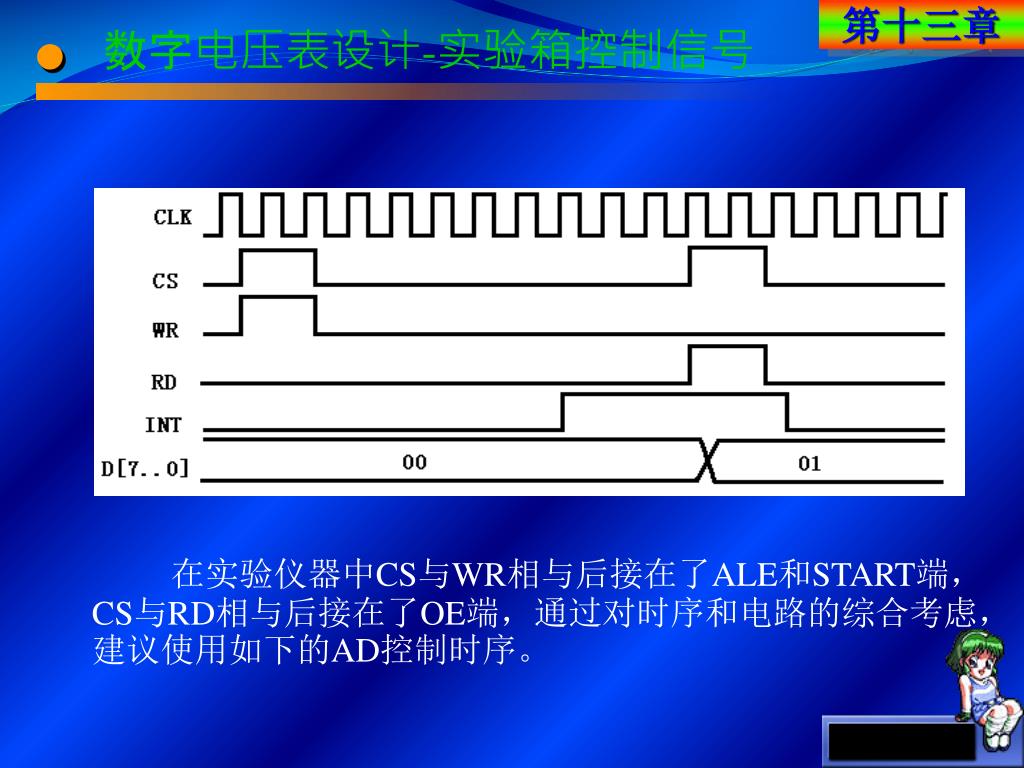

16. 第十三章 ● 数字电压表设计-实验箱控制信号 在实验仪器中CS与WR相与后接在了ALE和START端，CS与RD相与后接在了OE端，通过对时序和电路的综合考虑，建议使用如下的AD控制时序。

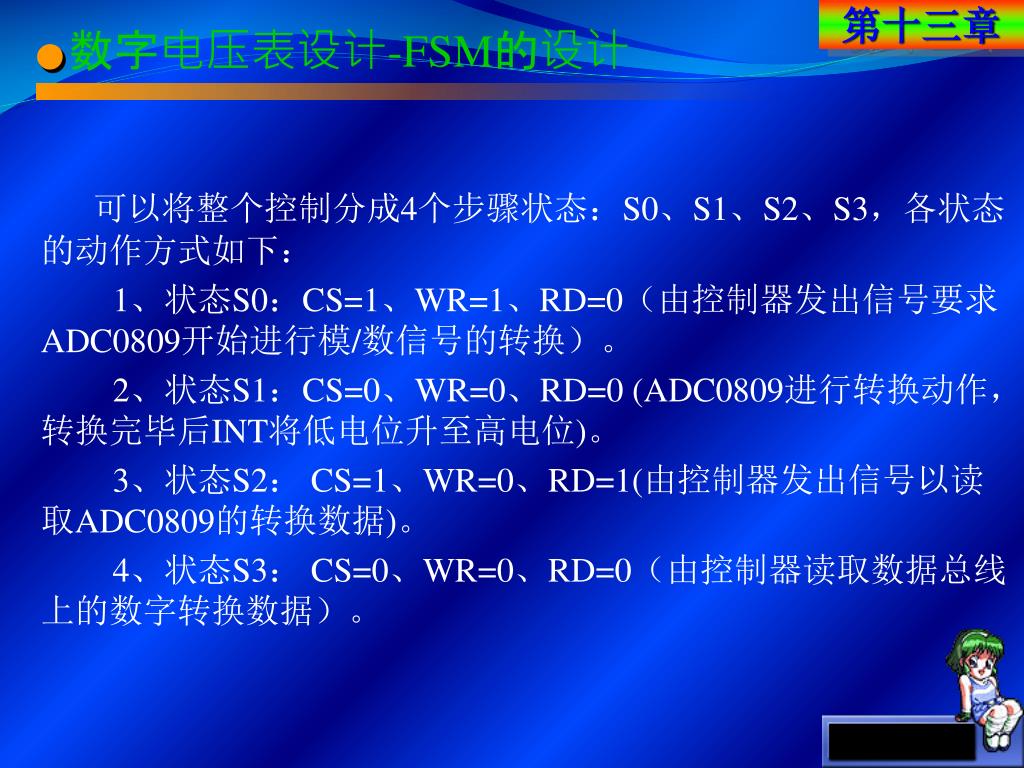

17. 第十三章 ● 数字电压表设计-FSM的设计 可以将整个控制分成4个步骤状态：S0、S1、S2、S3，各状态的动作方式如下： 1、状态S0：CS=1、WR=1、RD=0（由控制器发出信号要求ADC0809开始进行模/数信号的转换）。 2、状态S1：CS=0、WR=0、RD=0 (ADC0809进行转换动作，转换完毕后INT将低电位升至高电位)。 3、状态S2： CS=1、WR=0、RD=1(由控制器发出信号以读取ADC0809的转换数据)。 4、状态S3： CS=0、WR=0、RD=0（由控制器读取数据总线上的数字转换数据）。

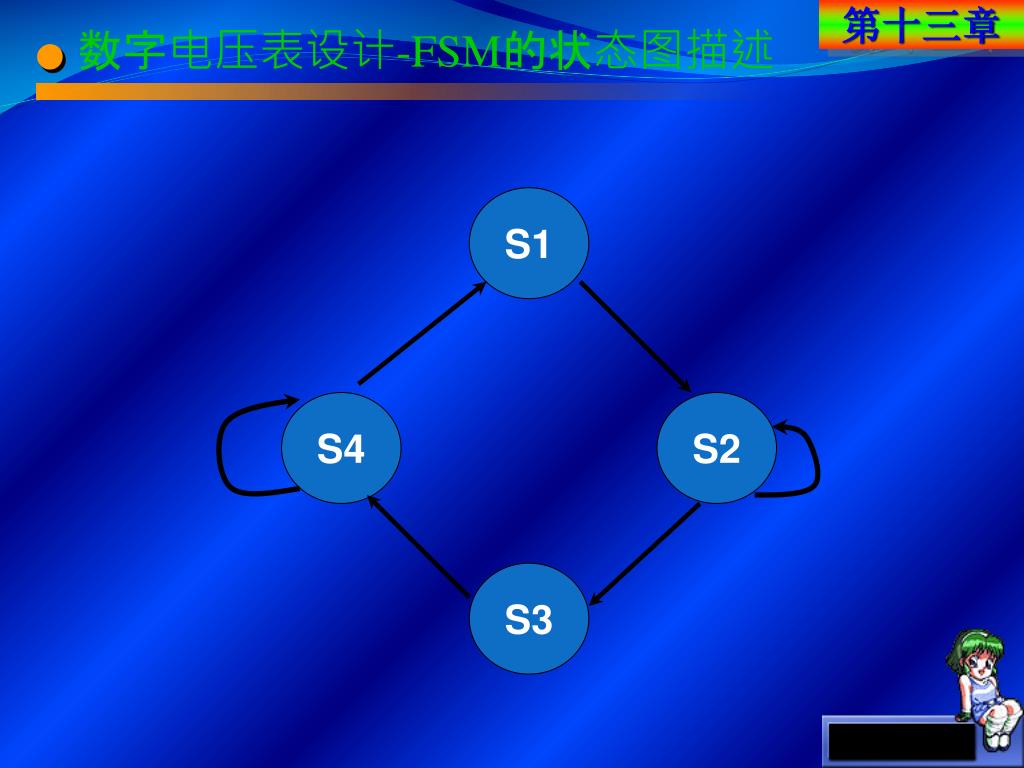

18. 第十三章 S1 S4 S2 S3 ● 数字电压表设计-FSM的状态图描述

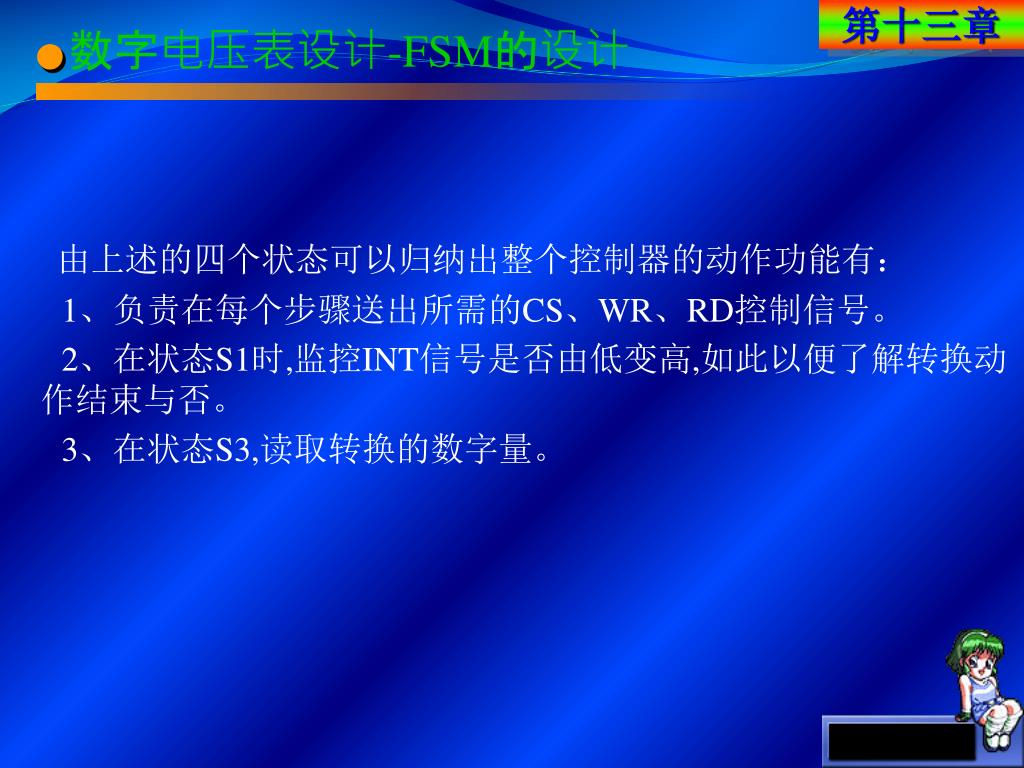

19. 第十三章 ● 数字电压表设计-FSM的设计 由上述的四个状态可以归纳出整个控制器的动作功能有： 1、负责在每个步骤送出所需的CS、WR、RD控制信号。 2、在状态S1时,监控INT信号是否由低变高,如此以便了解转换动作结束与否。 3、在状态S3,读取转换的数字量。

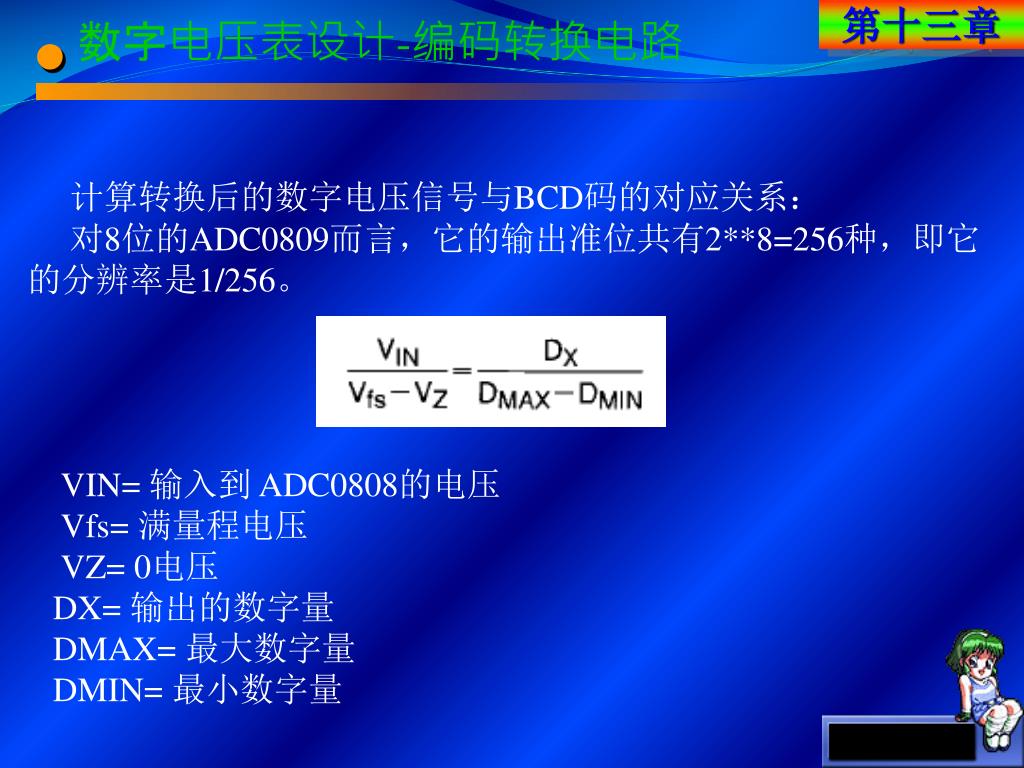

20. 第十三章 ● 数字电压表设计-编码转换电路 计算转换后的数字电压信号与BCD码的对应关系： 对8位的ADC0809而言，它的输出准位共有2**8=256种，即它 的分辨率是1/256。 VIN= 输入到 ADC0808的电压 Vfs= 满量程电压 VZ= 0电压 DX= 输出的数字量 DMAX= 最大数字量 DMIN= 最小数字量

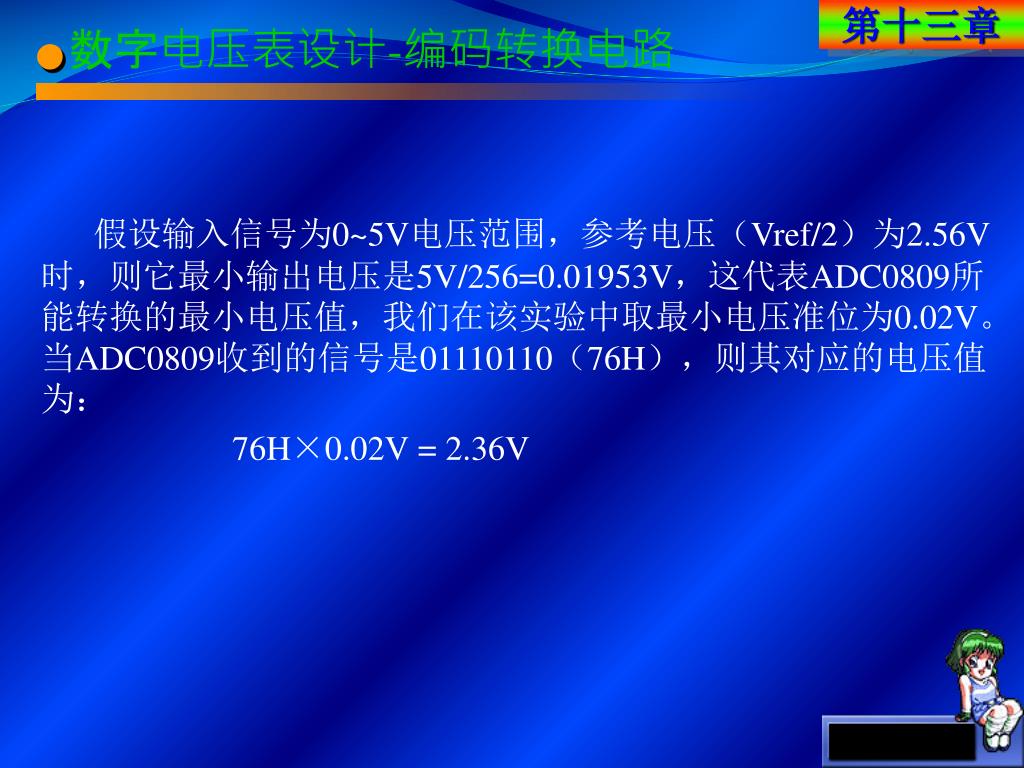

21. 第十三章 ● 数字电压表设计-编码转换电路 假设输入信号为0~5V电压范围，参考电压（Vref/2）为2.56V时，则它最小输出电压是5V/256=0.01953V，这代表ADC0809所能转换的最小电压值，我们在该实验中取最小电压准位为0.02V。当ADC0809收到的信号是01110110（76H），则其对应的电压值为： 76H×0.02V = 2.36V

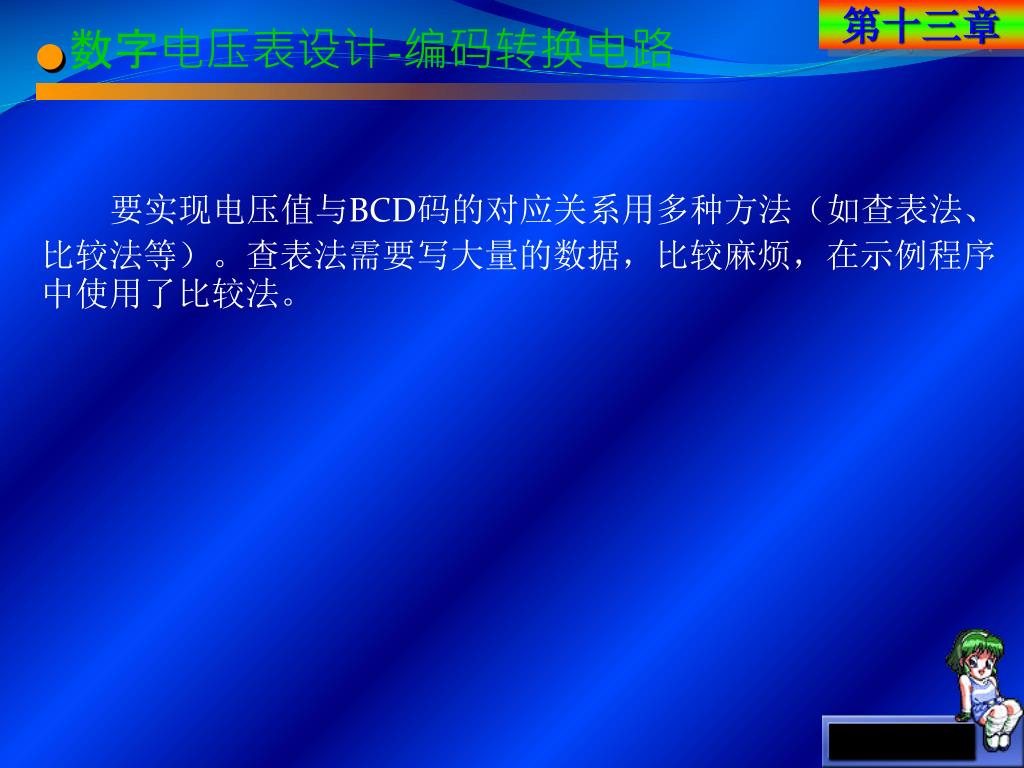

22. 第十三章 ● 数字电压表设计-编码转换电路 要实现电压值与BCD码的对应关系用多种方法（如查表法、比较法等）。查表法需要写大量的数据，比较麻烦，在示例程序中使用了比较法。

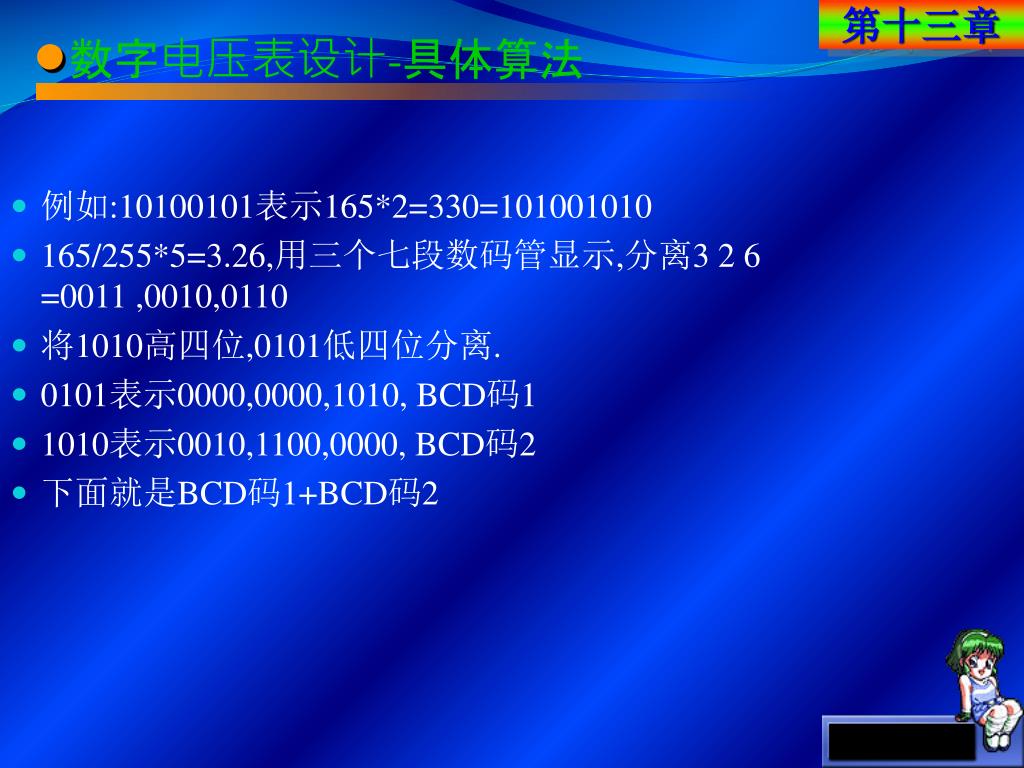

23. 第十三章 ● 数字电压表设计-具体算法 • 例如:10100101表示165*2=330=101001010 • 165/255*5=3.26,用三个七段数码管显示,分离3 2 6 =0011 ,0010,0110 • 将1010高四位,0101低四位分离. • 0101表示0000,0000,1010, BCD码1 • 1010表示0010,1100,0000, BCD码2 • 下面就是BCD码1+BCD码2

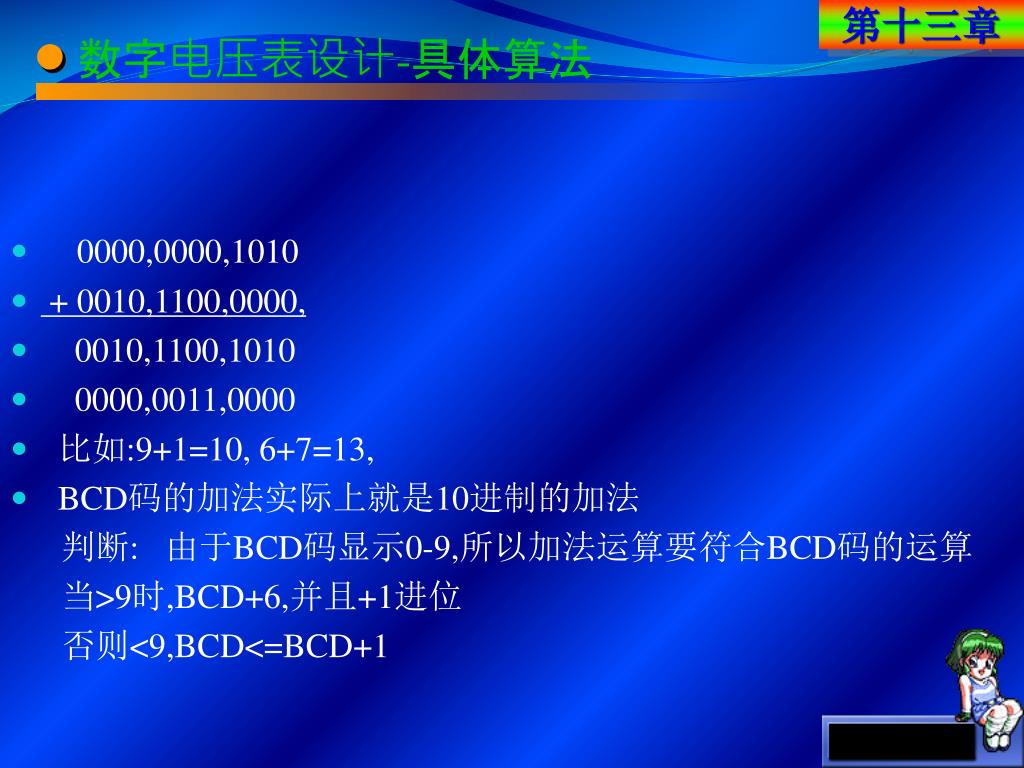

24. 第十三章 ● 数字电压表设计-具体算法 • 0000,0000,1010 • + 0010,1100,0000, • 0010,1100,1010 • 0000,0011,0000 • 比如:9+1=10, 6+7=13, • BCD码的加法实际上就是10进制的加法 判断: 由于BCD码显示0-9,所以加法运算要符合BCD码的运算 当>9时,BCD+6,并且+1进位 否则<9,BCD<=BCD+1

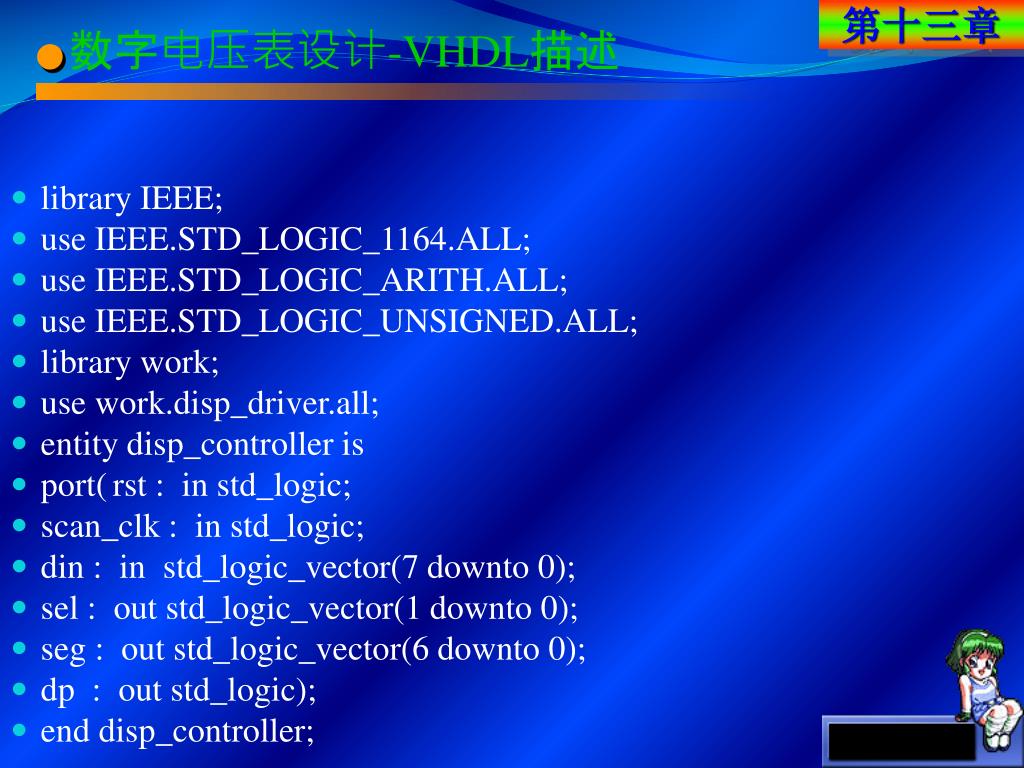

25. 第十三章 ● 数字电压表设计-VHDL描述 • library IEEE; • use IEEE.STD_LOGIC_1164.ALL; • use IEEE.STD_LOGIC_ARITH.ALL; • use IEEE.STD_LOGIC_UNSIGNED.ALL; • library work; • use work.disp_driver.all; • entity disp_controller is • port( rst : in std_logic; • scan_clk : in std_logic; • din : in std_logic_vector(7 downto 0); • sel : out std_logic_vector(1 downto 0); • seg : out std_logic_vector(6 downto 0); • dp : out std_logic); • end disp_controller;

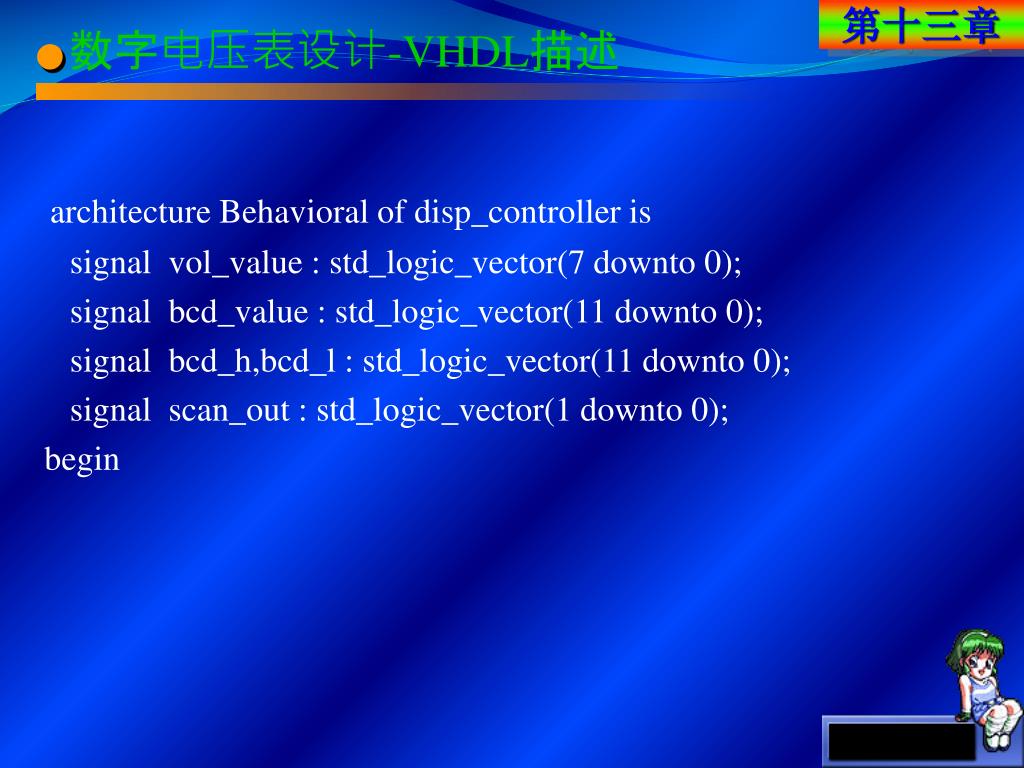

26. 第十三章 ● 数字电压表设计-VHDL描述 architecture Behavioral of disp_controller is signal vol_value : std_logic_vector(7 downto 0); signal bcd_value : std_logic_vector(11 downto 0); signal bcd_h,bcd_l : std_logic_vector(11 downto 0); signal scan_out : std_logic_vector(1 downto 0); begin

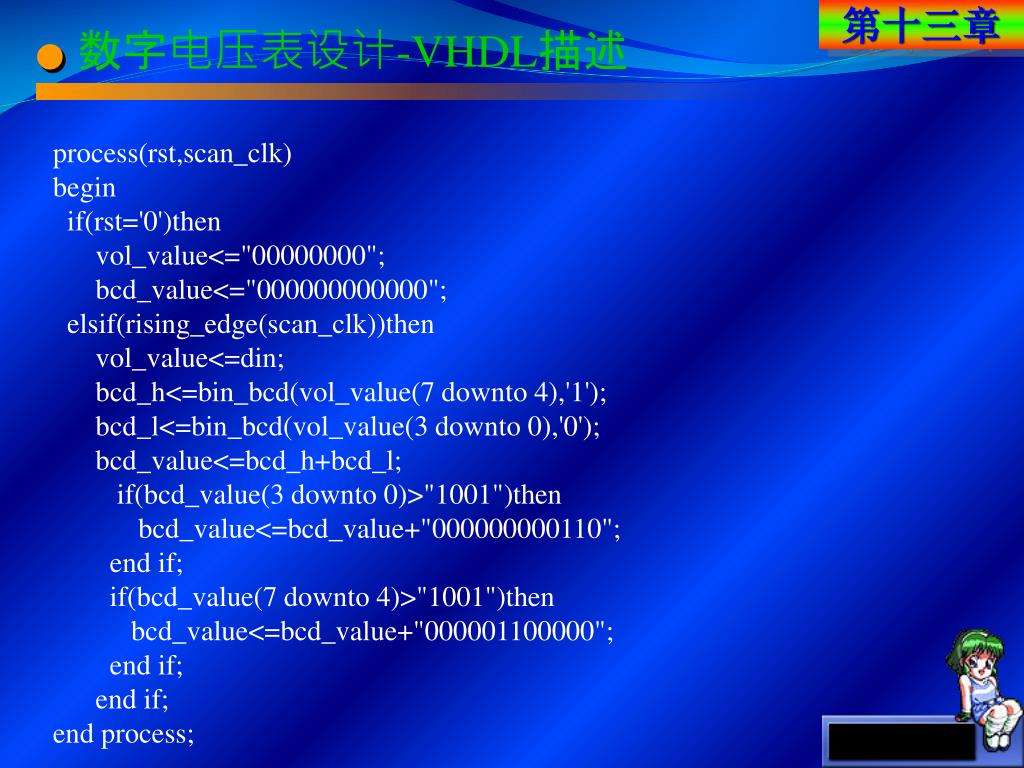

27. 第十三章 ● 数字电压表设计-VHDL描述 process(rst,scan_clk) begin if(rst='0')then vol_value<="00000000"; bcd_value<="000000000000"; elsif(rising_edge(scan_clk))then vol_value<=din; bcd_h<=bin_bcd(vol_value(7 downto 4),'1'); bcd_l<=bin_bcd(vol_value(3 downto 0),'0'); bcd_value<=bcd_h+bcd_l; if(bcd_value(3 downto 0)>"1001")then bcd_value<=bcd_value+"000000000110"; end if; if(bcd_value(7 downto 4)>"1001")then bcd_value<=bcd_value+"000001100000"; end if; end if; end process;

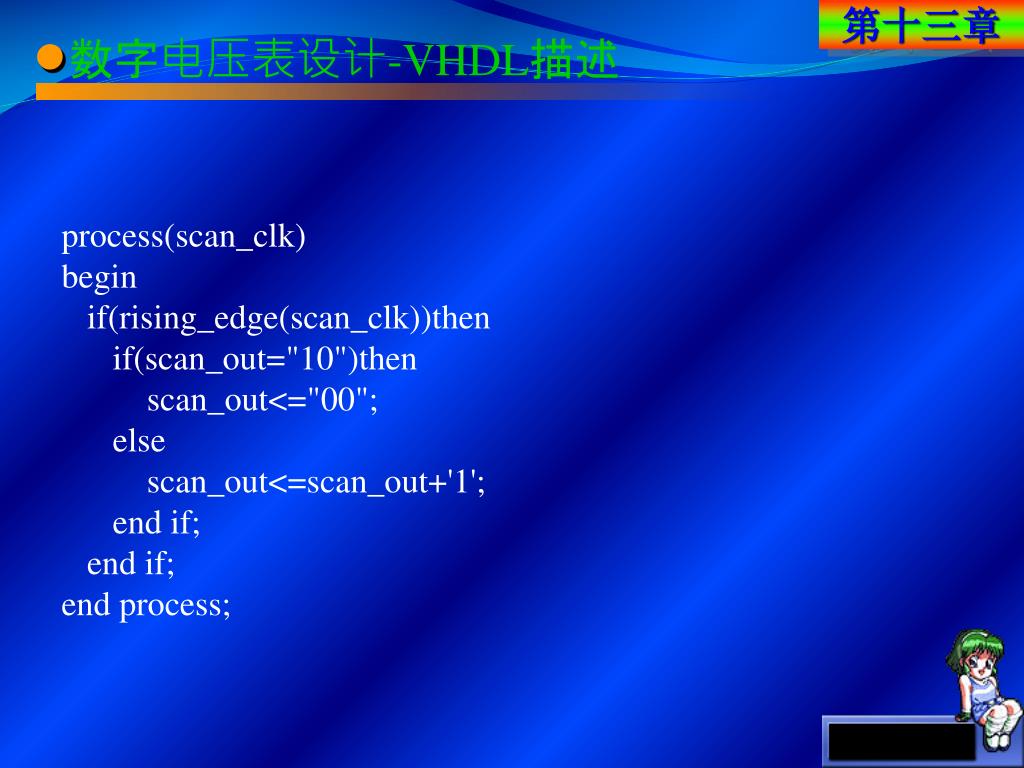

28. 第十三章 ● 数字电压表设计-VHDL描述 process(scan_clk) begin if(rising_edge(scan_clk))then if(scan_out="10")then scan_out<="00"; else scan_out<=scan_out+'1'; end if; end if; end process;

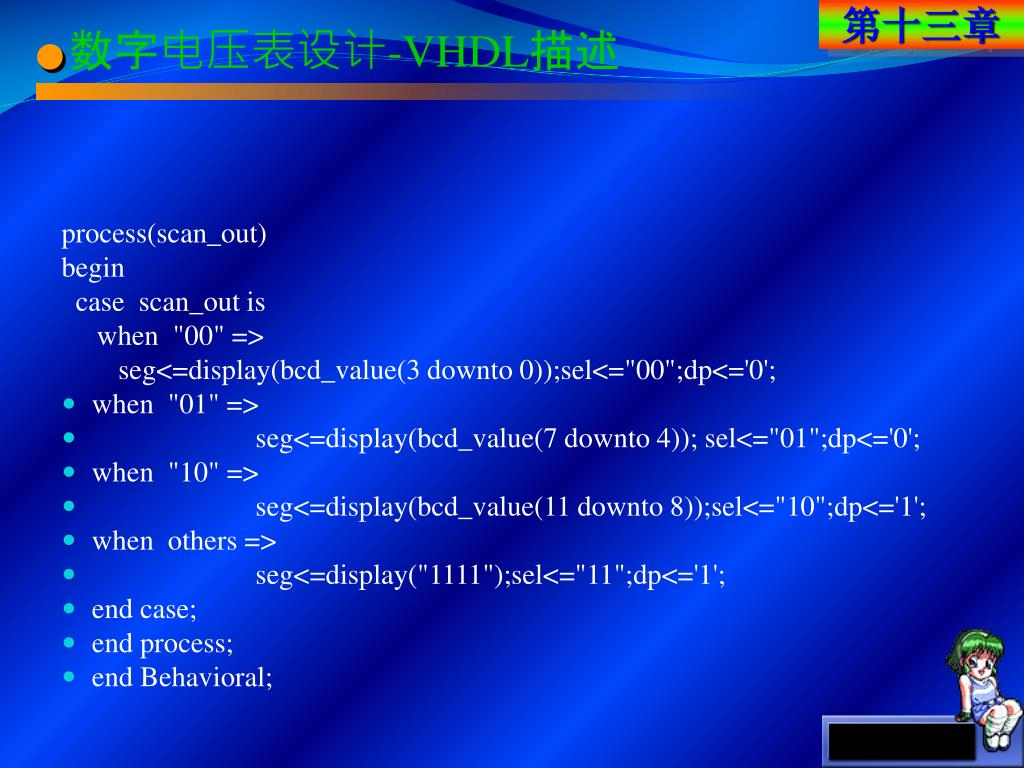

29. 第十三章 ● 数字电压表设计-VHDL描述 process(scan_out) begin case scan_out is when "00" => seg<=display(bcd_value(3 downto 0));sel<="00";dp<='0'; • when "01" => • seg<=display(bcd_value(7 downto 4)); sel<="01";dp<='0'; • when "10" => • seg<=display(bcd_value(11 downto 8));sel<="10";dp<='1'; • when others => • seg<=display("1111");sel<="11";dp<='1'; • end case; • end process; • end Behavioral;

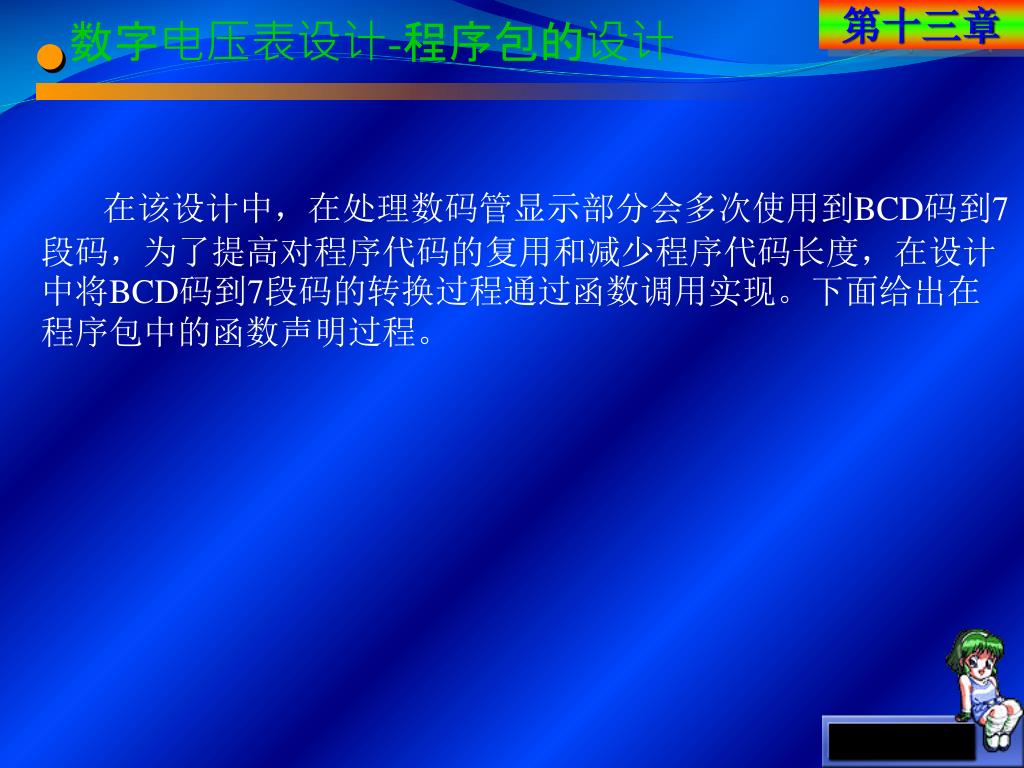

30. 第十三章 ● 数字电压表设计-程序包的设计 在该设计中，在处理数码管显示部分会多次使用到BCD码到7段码，为了提高对程序代码的复用和减少程序代码长度，在设计中将BCD码到7段码的转换过程通过函数调用实现。下面给出在程序包中的函数声明过程。

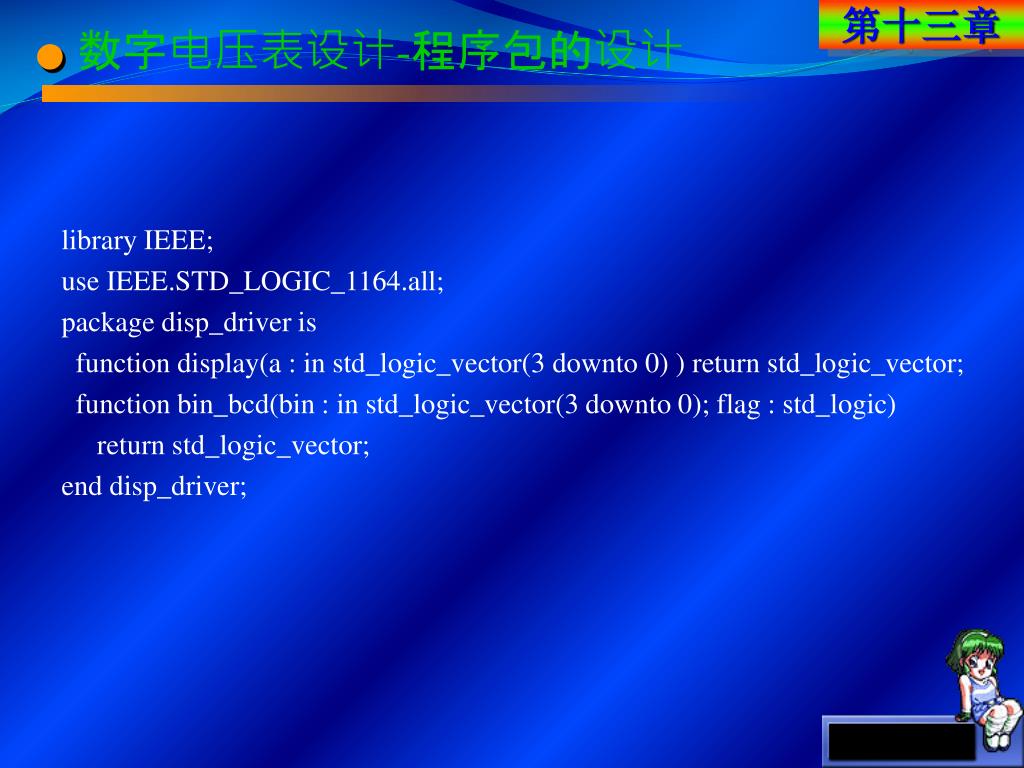

31. 第十三章 ● 数字电压表设计-程序包的设计 library IEEE; use IEEE.STD_LOGIC_1164.all; package disp_driver is function display(a : in std_logic_vector(3 downto 0) ) return std_logic_vector; function bin_bcd(bin : in std_logic_vector(3 downto 0); flag : std_logic) return std_logic_vector; end disp_driver;

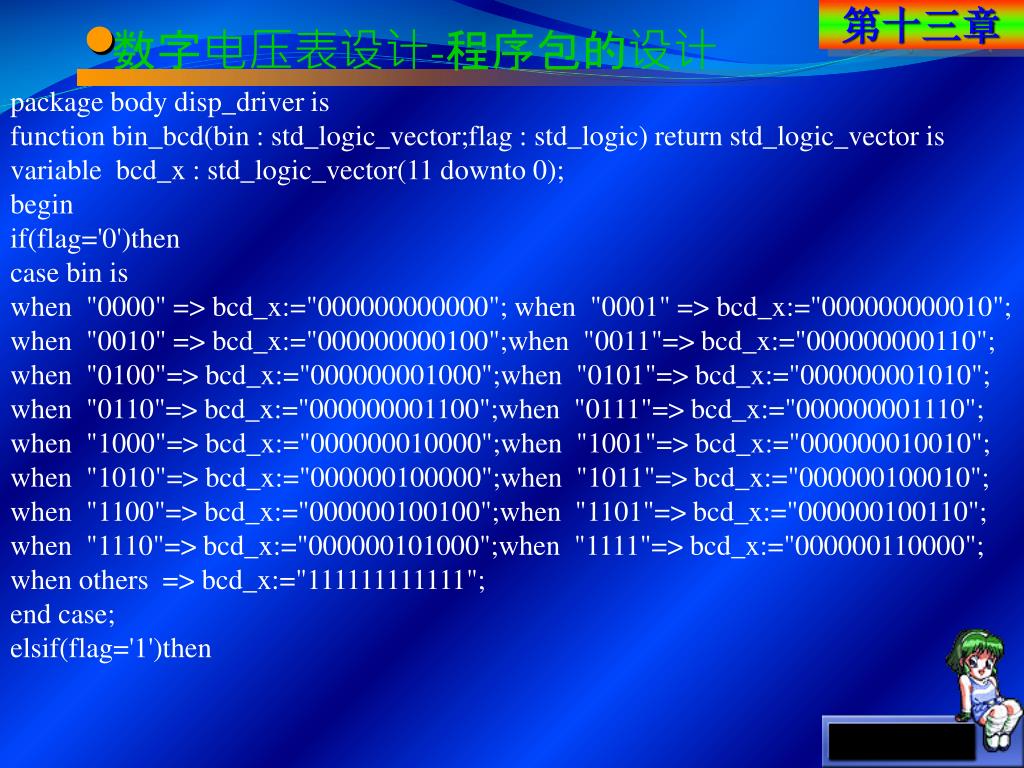

32. 第十三章 ● 数字电压表设计-程序包的设计 package body disp_driver is function bin_bcd(bin : std_logic_vector;flag : std_logic) return std_logic_vector is variable bcd_x : std_logic_vector(11 downto 0); begin if(flag='0')then case bin is when "0000" => bcd_x:="000000000000"; when "0001" => bcd_x:="000000000010"; when "0010" => bcd_x:="000000000100";when "0011"=> bcd_x:="000000000110"; when "0100"=> bcd_x:="000000001000";when "0101"=> bcd_x:="000000001010"; when "0110"=> bcd_x:="000000001100";when "0111"=> bcd_x:="000000001110"; when "1000"=> bcd_x:="000000010000";when "1001"=> bcd_x:="000000010010"; when "1010"=> bcd_x:="000000100000";when "1011"=> bcd_x:="000000100010"; when "1100"=> bcd_x:="000000100100";when "1101"=> bcd_x:="000000100110"; when "1110"=> bcd_x:="000000101000";when "1111"=> bcd_x:="000000110000"; when others => bcd_x:="111111111111"; end case; elsif(flag='1')then

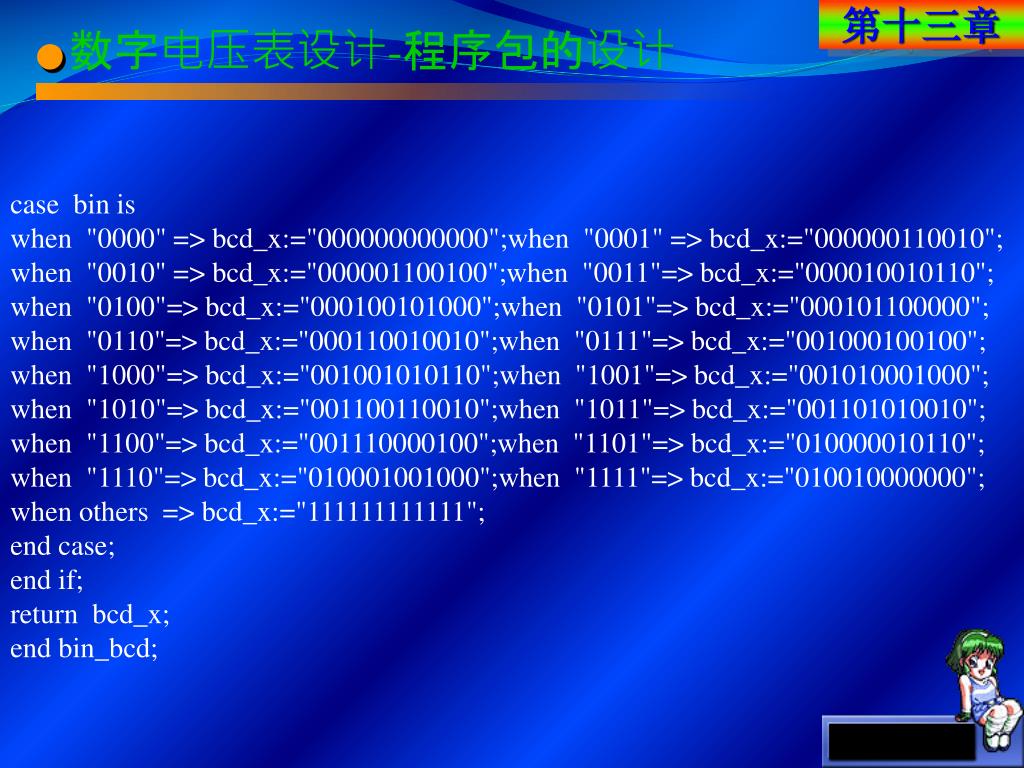

33. 第十三章 ● 数字电压表设计-程序包的设计 case bin is when "0000" => bcd_x:="000000000000";when "0001" => bcd_x:="000000110010"; when "0010" => bcd_x:="000001100100";when "0011"=> bcd_x:="000010010110"; when "0100"=> bcd_x:="000100101000";when "0101"=> bcd_x:="000101100000"; when "0110"=> bcd_x:="000110010010";when "0111"=> bcd_x:="001000100100"; when "1000"=> bcd_x:="001001010110";when "1001"=> bcd_x:="001010001000"; when "1010"=> bcd_x:="001100110010";when "1011"=> bcd_x:="001101010010"; when "1100"=> bcd_x:="001110000100";when "1101"=> bcd_x:="010000010110"; when "1110"=> bcd_x:="010001001000";when "1111"=> bcd_x:="010010000000"; when others => bcd_x:="111111111111"; end case; end if; return bcd_x; end bin_bcd;

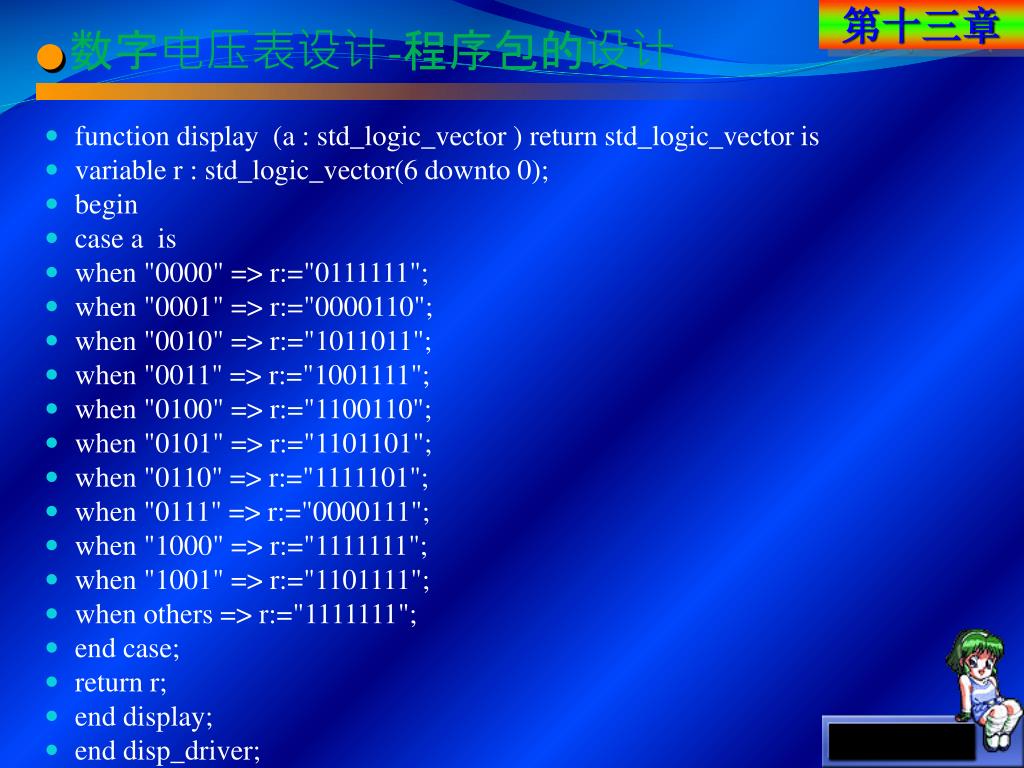

34. 第十三章 ● 数字电压表设计-程序包的设计 • function display (a : std_logic_vector ) return std_logic_vector is • variable r : std_logic_vector(6 downto 0); • begin • case a is • when "0000" => r:="0111111"; • when "0001" => r:="0000110"; • when "0010" => r:="1011011"; • when "0011" => r:="1001111"; • when "0100" => r:="1100110"; • when "0101" => r:="1101101"; • when "0110" => r:="1111101"; • when "0111" => r:="0000111"; • when "1000" => r:="1111111"; • when "1001" => r:="1101111"; • when others => r:="1111111"; • end case; • return r; • end display; • end disp_driver;

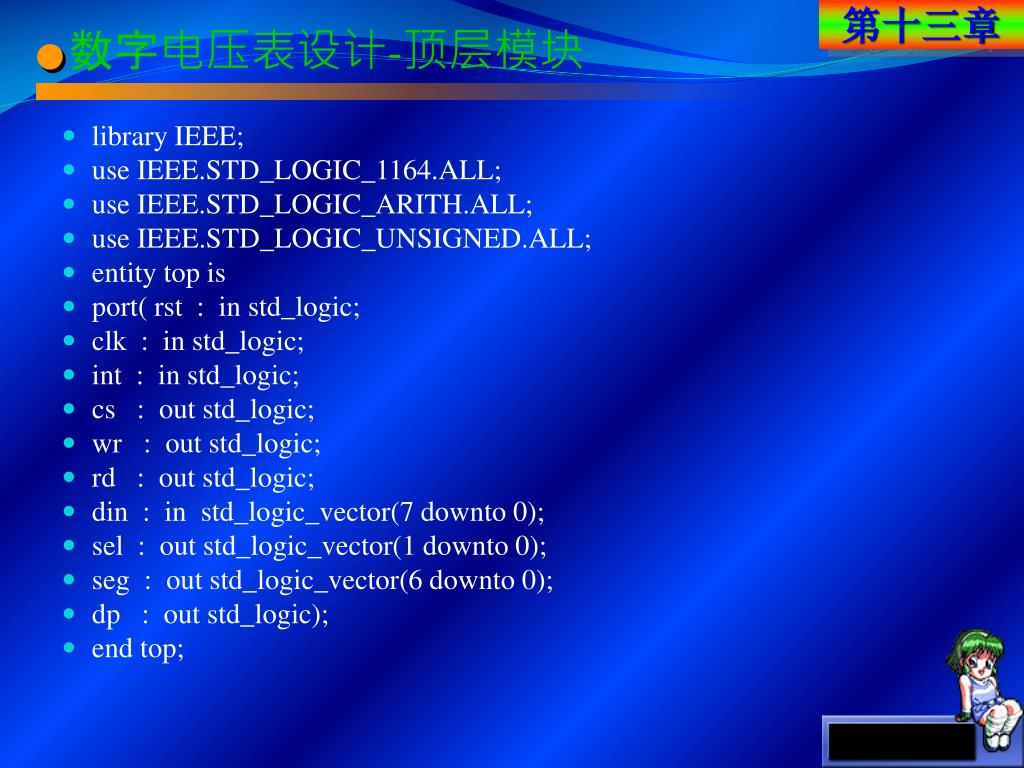

35. 第十三章 ● 数字电压表设计-顶层模块 • library IEEE; • use IEEE.STD_LOGIC_1164.ALL; • use IEEE.STD_LOGIC_ARITH.ALL; • use IEEE.STD_LOGIC_UNSIGNED.ALL; • entity top is • port( rst : in std_logic; • clk : in std_logic; • int : in std_logic; • cs : out std_logic; • wr : out std_logic; • rd : out std_logic; • din : in std_logic_vector(7 downto 0); • sel : out std_logic_vector(1 downto 0); • seg : out std_logic_vector(6 downto 0); • dp : out std_logic); • end top;

36. 第十三章 ● 数字电压表设计-顶层模块 • architecture Behavioral of top is • signal d : std_logic_vector(7 downto 0); • component adc0809_controller • port( • clk : in std_logic; • rst : in std_logic; • int : in std_logic; • cs : out std_logic; • wr : out std_logic; • rd : out std_logic; • din : in std_logic_vector(7 downto 0); • dout : out std_logic_vector(7 downto 0) • ); • end component;

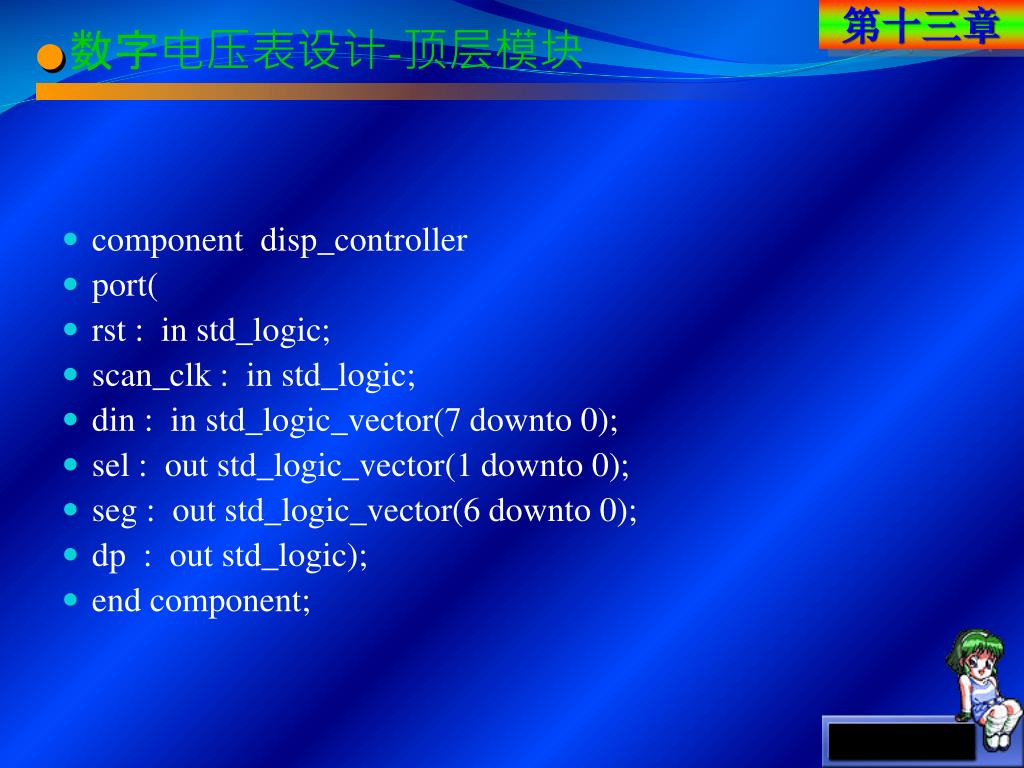

37. 第十三章 ● 数字电压表设计-顶层模块 • component disp_controller • port( • rst : in std_logic; • scan_clk : in std_logic; • din : in std_logic_vector(7 downto 0); • sel : out std_logic_vector(1 downto 0); • seg : out std_logic_vector(6 downto 0); • dp : out std_logic); • end component;

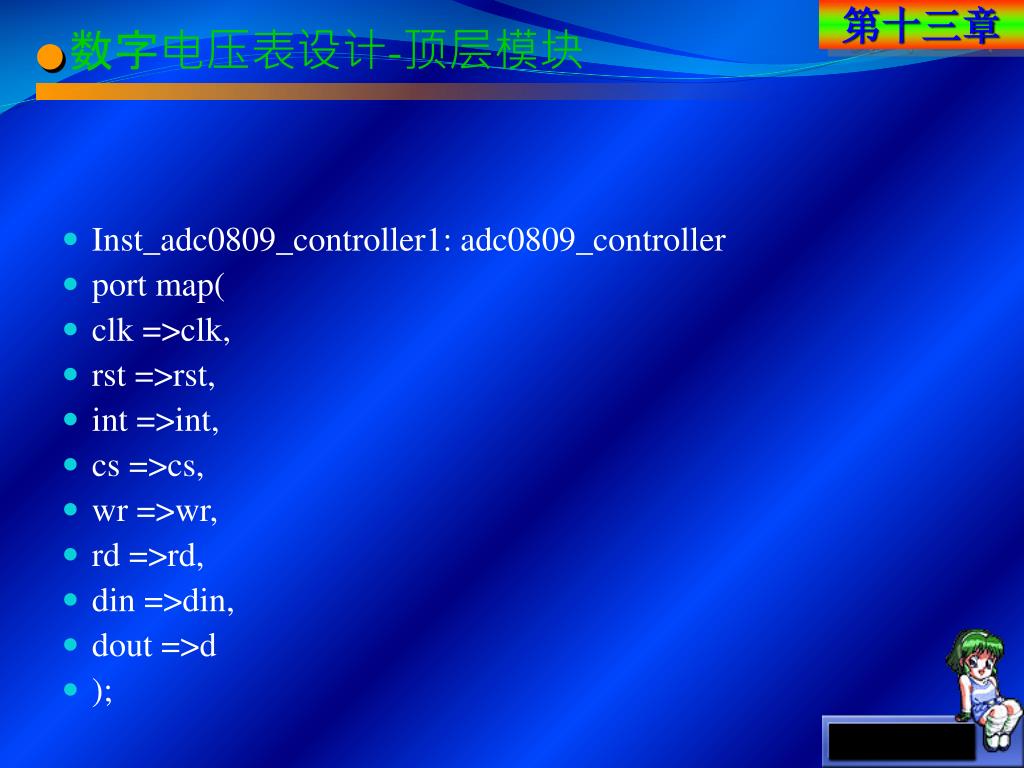

38. 第十三章 ● 数字电压表设计-顶层模块 • Inst_adc0809_controller1: adc0809_controller • port map( • clk =>clk, • rst =>rst, • int =>int, • cs =>cs, • wr =>wr, • rd =>rd, • din =>din, • dout =>d • );

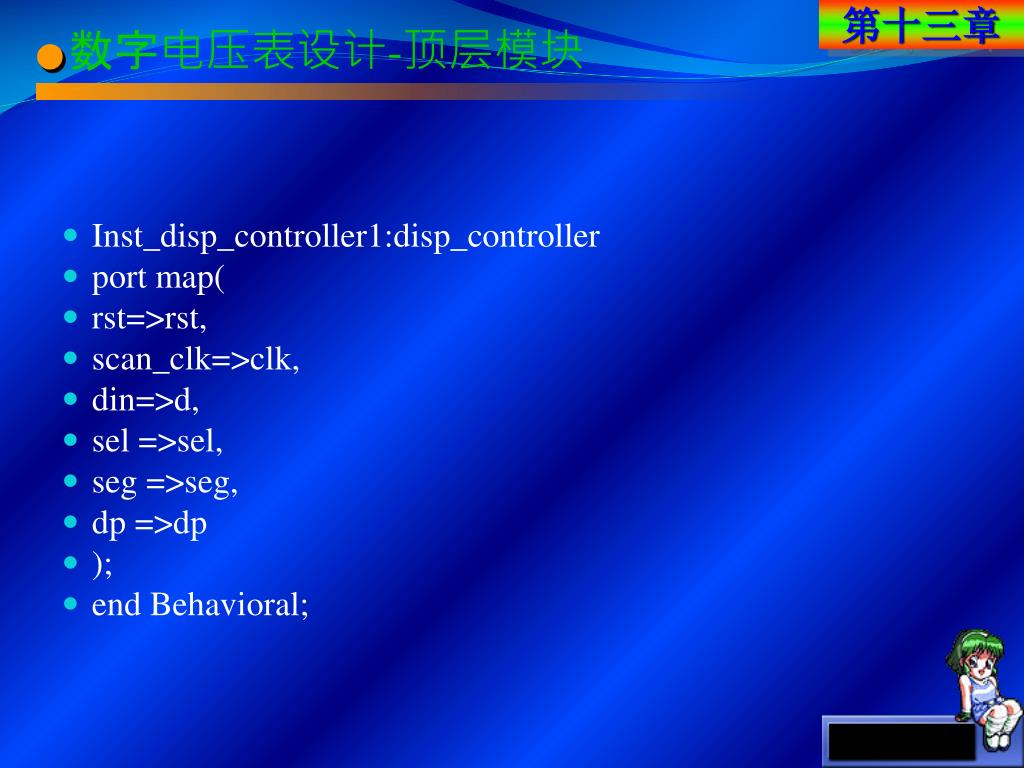

39. 第十三章 ● 数字电压表设计-顶层模块 • Inst_disp_controller1:disp_controller • port map( • rst=>rst, • scan_clk=>clk, • din=>d, • sel =>sel, • seg =>seg, • dp =>dp • ); • end Behavioral;

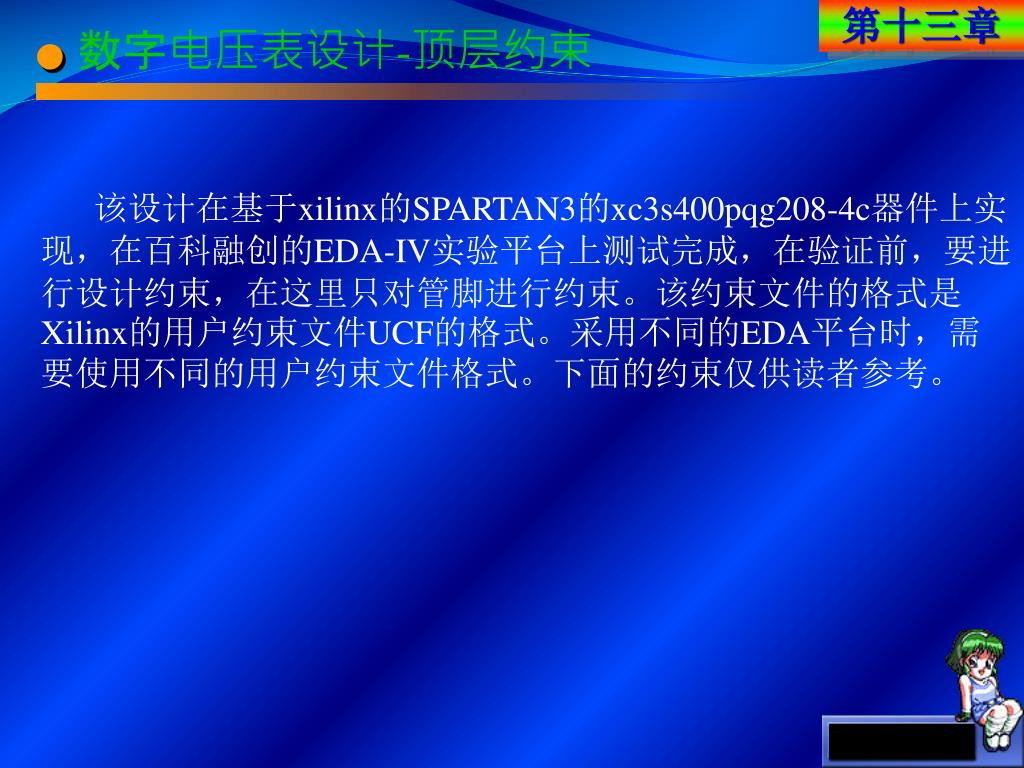

40. 第十三章 第十三章 ● 数字电压表设计-顶层约束 该设计在基于xilinx的SPARTAN3的xc3s400pqg208-4c器件上实现，在百科融创的EDA-IV实验平台上测试完成，在验证前，要进行设计约束，在这里只对管脚进行约束。该约束文件的格式是Xilinx的用户约束文件UCF的格式。采用不同的EDA平台时，需要使用不同的用户约束文件格式。下面的约束仅供读者参考。

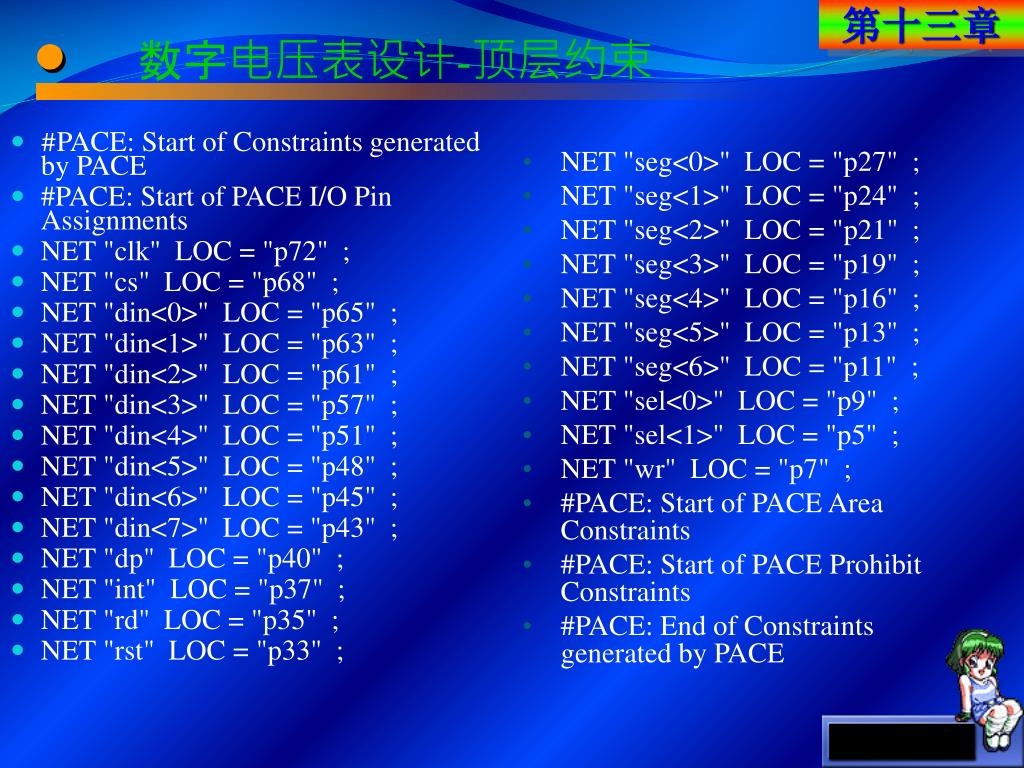

41. 第十三章 ● 数字电压表设计-顶层约束 • NET "seg<0>" LOC = "p27" ; • NET "seg<1>" LOC = "p24" ; • NET "seg<2>" LOC = "p21" ; • NET "seg<3>" LOC = "p19" ; • NET "seg<4>" LOC = "p16" ; • NET "seg<5>" LOC = "p13" ; • NET "seg<6>" LOC = "p11" ; • NET "sel<0>" LOC = "p9" ; • NET "sel<1>" LOC = "p5" ; • NET "wr" LOC = "p7" ; • #PACE: Start of PACE Area Constraints • #PACE: Start of PACE Prohibit Constraints • #PACE: End of Constraints generated by PACE • #PACE: Start of Constraints generated by PACE • #PACE: Start of PACE I/O Pin Assignments • NET "clk" LOC = "p72" ; • NET "cs" LOC = "p68" ; • NET "din<0>" LOC = "p65" ; • NET "din<1>" LOC = "p63" ; • NET "din<2>" LOC = "p61" ; • NET "din<3>" LOC = "p57" ; • NET "din<4>" LOC = "p51" ; • NET "din<5>" LOC = "p48" ; • NET "din<6>" LOC = "p45" ; • NET "din<7>" LOC = "p43" ; • NET "dp" LOC = "p40" ; • NET "int" LOC = "p37" ; • NET "rd" LOC = "p35" ; • NET "rst" LOC = "p33" ;

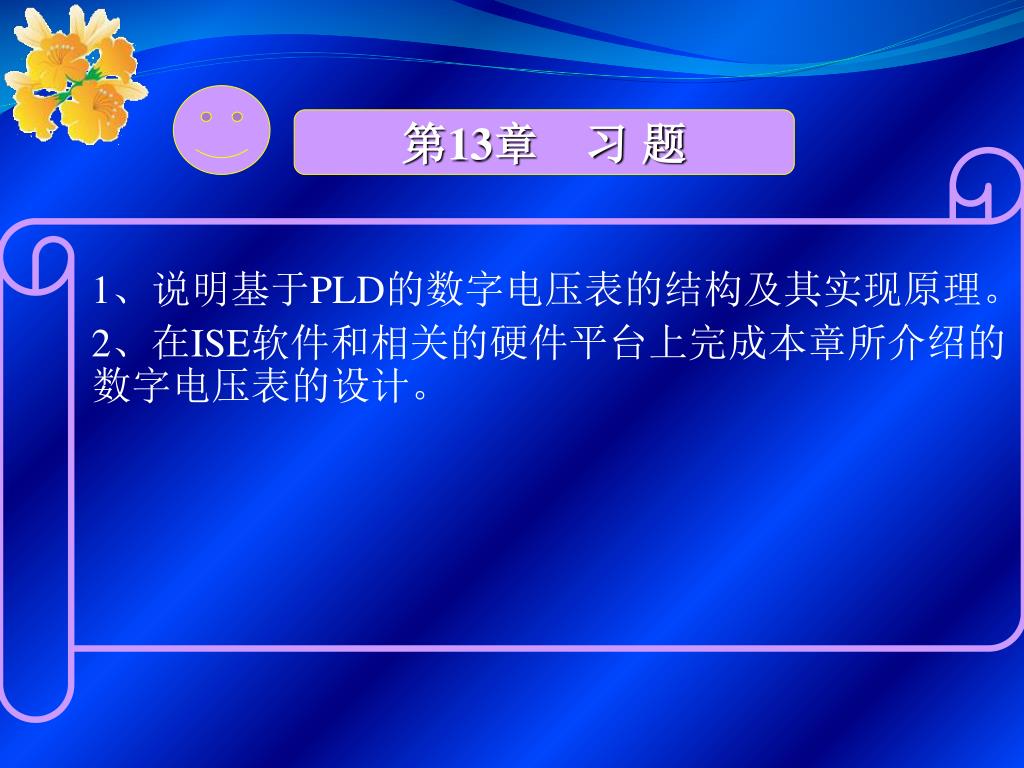

42. 第13章　习 题 1、说明基于PLD的数字电压表的结构及其实现原理。 2、在ISE软件和相关的硬件平台上完成本章所介绍的数字电压表的设计。
