  1. Discos con Tecnología SATA Serial ATA es el nuevo estándar de conexión de discos duros. Hasta hace relativamente poco tiempo, en el mercado del consumo se hacía uso del puerto IDE en los estándares ATA (también llamado Pararell ATA). Dicho tipo de conexión consiste en unas fajas planas (de 40 u 80 hilos, dependiendo de las especificaciones de ATA) a las cuales se pueden conectar hasta dos discos duros (o unidades ópticas)

  2. Discos Duro IDE Son discos duros cuya electrónica de manejo está incorporada al propio disco, por lo que son los más económicos. El tiempo medio de acceso a la información puede llegar a 10 milisegundos (mseg). Su velocidad de transferencia secuencial de información puede alcanzar hasta 3 Mbytes por segundo (Mbps) bajo la especificación estándar y hasta 11 Mbps bajo la especificación mejorada (Enhanced IDE / EIDE). Su capacidad de almacenamiento en discos modernos alcanza hasta 8 Gbytes). Los controladores IDE pueden manejar hasta 2 discos duros en la versión estándar y hasta 4 discos en la versión mejorada EIDE. ATA (AdvancedTechnologyAttachment) o PATA, originalmente conocido como IDE (IntegrateddeviceElectronics), es un estándar de interfaz para la conexión de los dispositivos de almacenamiento masivo de datos y las unidades ópticas que utiliza el estándar derivado de ATA y el estándar ATAPI.

  3. Discos SCSI Son discos duros de gran capacidad de almacenamiento (desde 5 Gbyte hasta 23 Gbytes). Se presentan bajo tres especificaciones: SCSI Estándar (Standard SCSI), SCSI Rápido (Fast SCSI) y SCSI Ancho-Rápido (Fast-Wide SCSI). Su tiempo medio de acceso puede llegar a 7 mseg y su velocidad de transmisión secuencial de información puede alcanzar teóricamente los 5 Mbps en los discos SCSI Estándares, los 10 Mbps en los discos SCSI Rápidos y los 20 Mbps en los discos SCSI Anchos-Rápidos (SCSI-2). Un controlador SCSI puede manejar hasta 7 discos duros SCSI (o 7 periféricos SCSI) con conexión tipo margarita (daisy-chain). A diferencia de los discos IDE, pueden trabajar asincrónicamente con relación al microprocesador, lo que los vuelve más rápidos.

  4. Memoria RAM La memoria principal o RAM (RandomAccessMemory, Memoria de Acceso Aleatorio) es donde el computador guarda los datos que está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciada. Se le llama RAM por que es posible acceder a cualquier ubicación de ella aleatoria y rápidamente Físicamente, están constituidas por un conjunto de chips o módulos de chips normalmente conectados a la tarjeta madre. Los chips de memoria son rectángulos negros que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos:

  5. Memoria RAM-SIM SIMM proviene de ("Single In line Memory Module"), lo que traducido significa módulo de memoria de únicamente una línea (este nombre es debido a que sus contactos se comparten de ambos lados de la tarjeta de memoria): son un tipo de memorias DRAM (RAM de celdas construidas a base de capacitores), las cuáles tienen los chips de memoria de un solo lado de la tarjeta y cuentan con un conector especial de 30 ó 72 terminales para ranuras de la tarjeta principal (Motherboard).

  6. Memoria RAM- DIMM DIMM son las siglas de «Dual In-line Memory Module» y que podemos traducir como Módulo de Memoria en línea doble. Son módulos de memoria RAM utilizados en ordenadores personales. Se trata de un pequeño circuito impreso que contiene chips de memoria y se conecta directamente en ranuras de la placa base. Los módulos DIMM son reconocibles externamente por poseer sus contactos (o pines) separados en ambos lados, a diferencia de los SIMM que poseen los contactos de modo que los de un lado están unidos con los del otro.

  7. SIMM VR DIMM La memoria DIMM es la sucesora de la SIMM, y la reconoces principalmente observando si ambas caras de los contactos se encuentran o no interconectadas: si los contactos o pines estan conectados, estas frente a una memoria SIMM, y si no, es DIMM.La memoria SIMM es más antigua, operando a sólo 32 bits (otra diferencia, que visualmente la puedes reconocer contando el número de pines o "patitas" de la memoria), y encuentras estos módulos en computadoras de la década de los 80 y 90. Con la aparición de los procesadores Pentium que contaban con bus de 64 bits, se necesitaría de 2 memorias de tipo SIMM accesibles a la vez, y para evitar esto se desarrollaron las placas DIMM. La memoria más utilizada hoy en día es tipo DIMM (la SIMM está definitivamente en desuso).

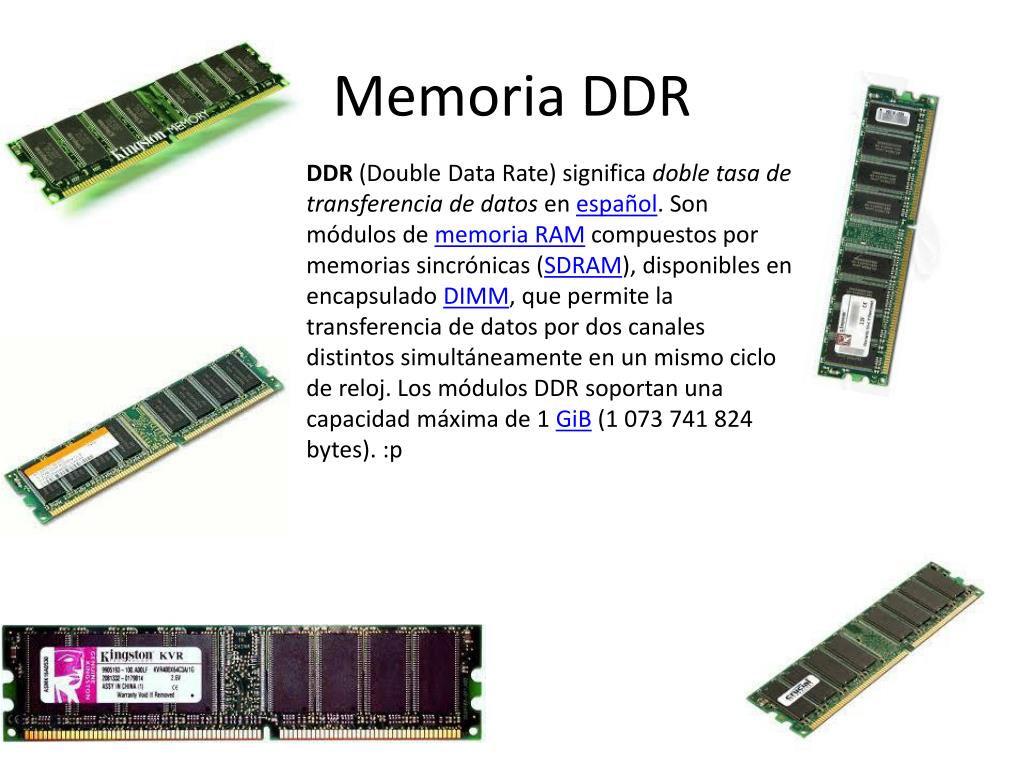

  8. Memoria DDR DDR (Double Data Rate) significa doble tasa de transferencia de datos en español. Son módulos de memoria RAM compuestos por memorias sincrónicas (SDRAM), disponibles en encapsulado DIMM, que permite la transferencia de datos por dos canales distintos simultáneamente en un mismo ciclo de reloj. Los módulos DDR soportan una capacidad máxima de 1 GiB (1 073 741 824 bytes). :p

  9. Microprocesadores El microprocesador es el circuito integrado central se le suele asociar por analogía como el «cerebro» de un computador. Es un circuito integrado constituido por millones de componentes electrónicos. Constituye la unidad central de procesamiento (CPU) de un PC . Es el encargado de ejecutar los programas; desde el sistema operativo hasta las aplicaciones de usuario El microprocesador está conectado, mediante un zócalo específico a la placa base de la computadora. Normalmente, para su correcto y estable funcionamiento, se le adosa un sistema de refrigeración, un disipador de calor fabricado en algún material de alta conductividad térmica, como cobre o aluminio, y de uno o más ventiladores que fuerzan la expulsión del calor absorbido por el disipador; entre éste último y la cápsula del microprocesador suele colocarse pasta térmica para mejorar la conductividad térmica.

  10. Procesador AMD Microprocesador AMD. Primeramente es importante mencionar las características esenciales y propias de las dos principales marcas de procesadores en el mercado, estas son: AMD e Intel. Se conoce por AMD el HyperTransport (HT) por el bus de direcciones que permite la comunicación entre el chipset y el procesador. Cuando haya que elegir el procesador será necesario que el HT indicado en la ficha técnica del procesador coincida con el de la placa madre. El socketAMD cubre todas las gamas. Procesadores de 1, 2, 3 y 4 núcleos. Los procesadores de un solo núcleo ya están obsoletos. En doble núcleo, es una buena idea comenzar con un procesador 64x2 4200. EL 64x2 6400 puede ser ideal para un PC de gama media. En los de 3 núcleos, los de entrada de gama son excelentes para las aplicaciones de oficina y los de gama alta de Phenom x3 serán apropiados para los videojuegos con un equipo de gama media. Un overclock y listo.

  11. Microprocesador INTEL

  12. Procesador Intel Celeron y AMD
