Presentation Transcript

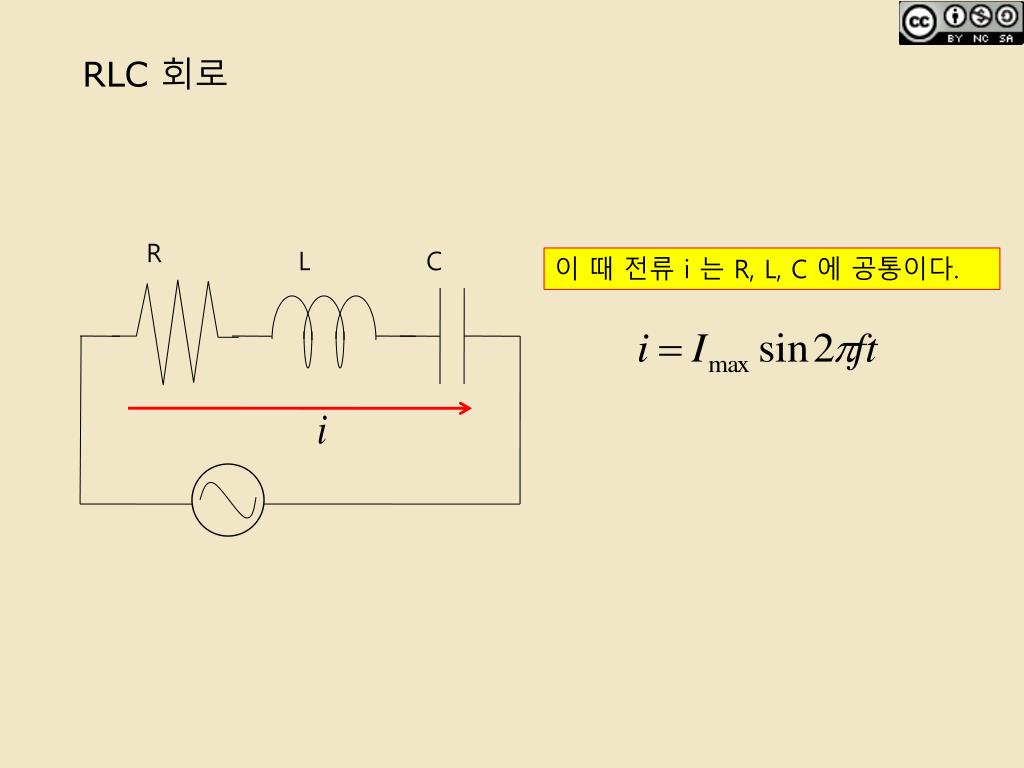

  1. RLC 회로 R L C 이 때 전류 i 는 R, L, C 에 공통이다.

  2. RLC 회로 R L C

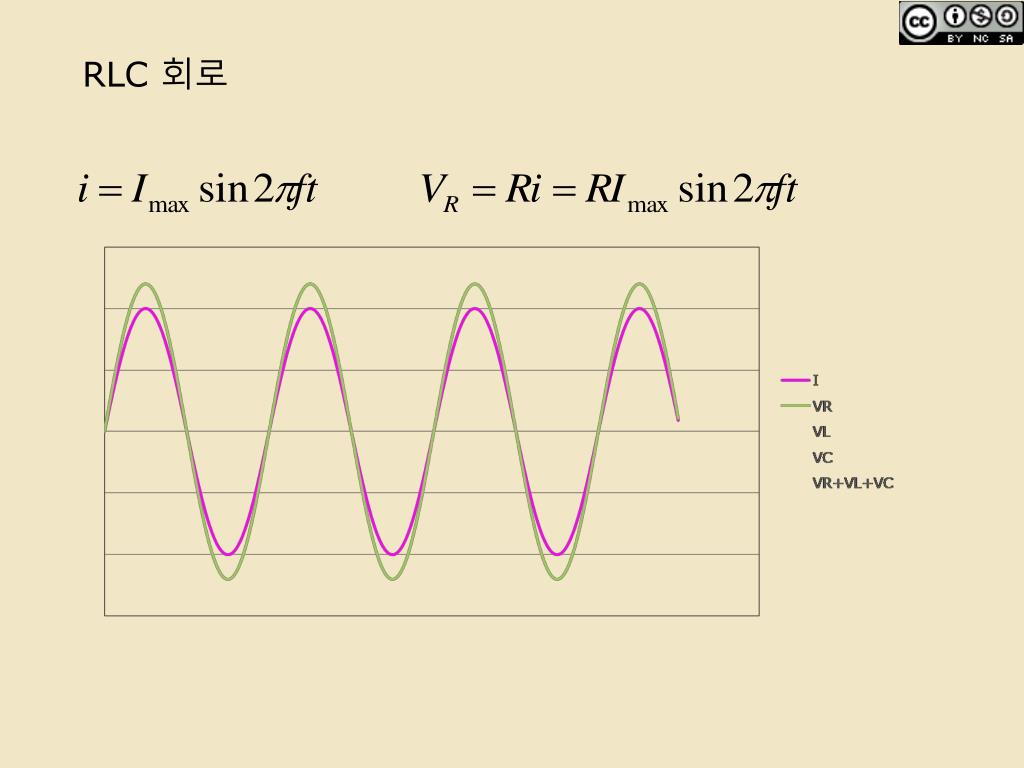

  3. RLC 회로

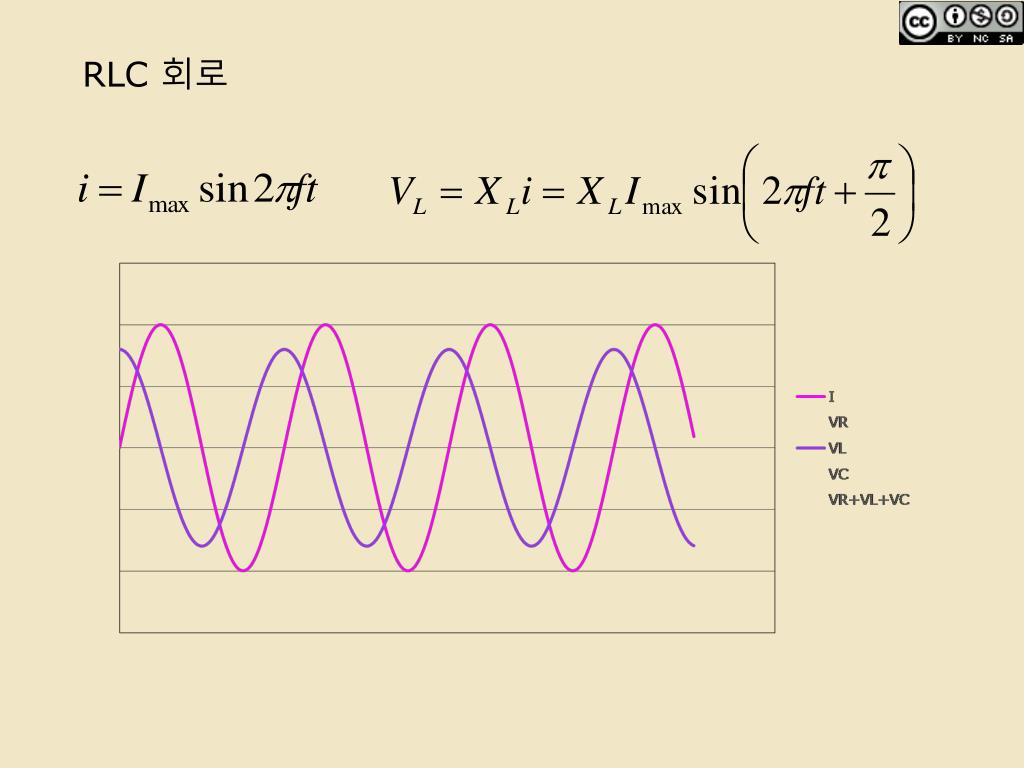

  4. RLC 회로

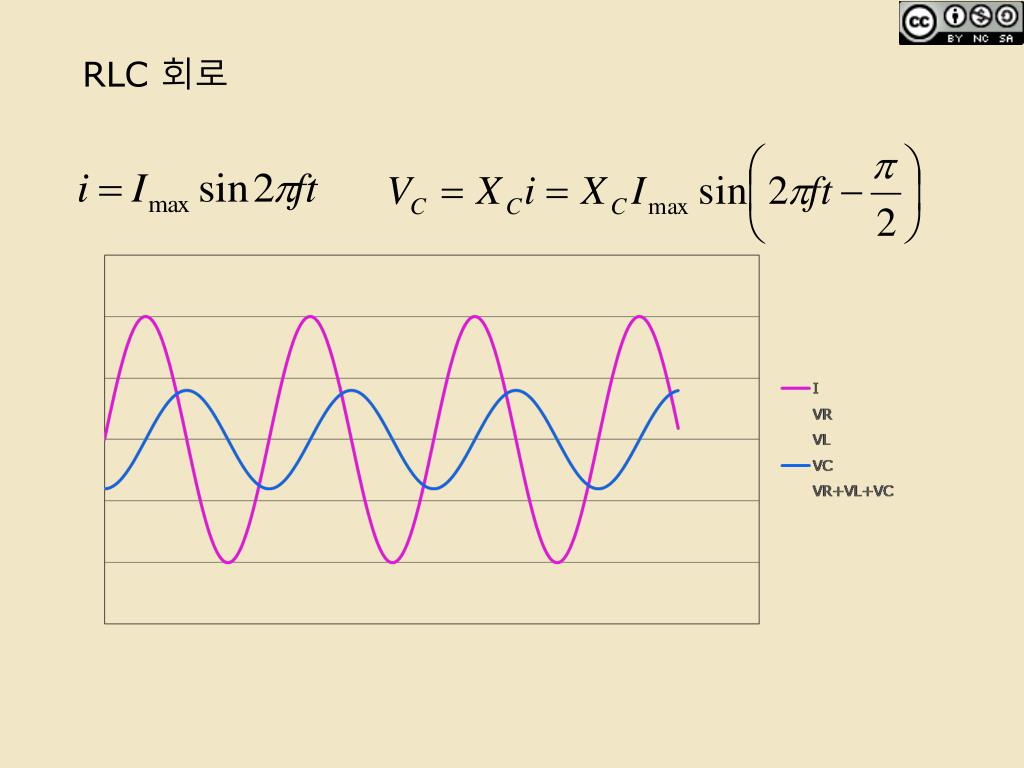

  5. RLC 회로

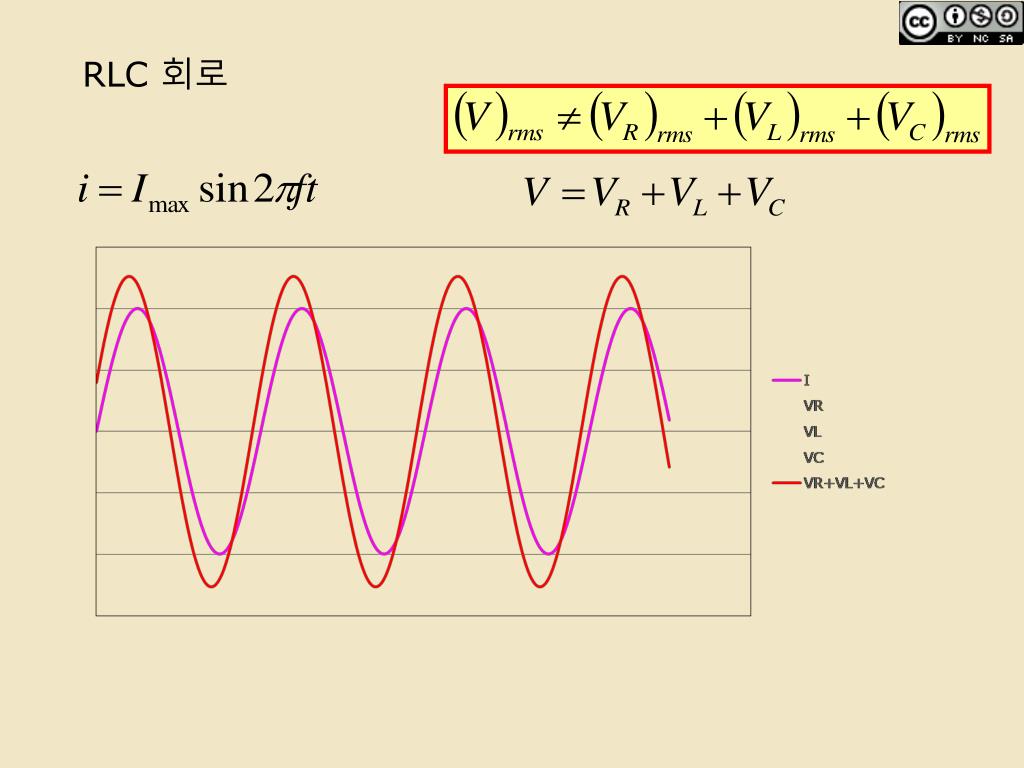

  6. RLC 회로

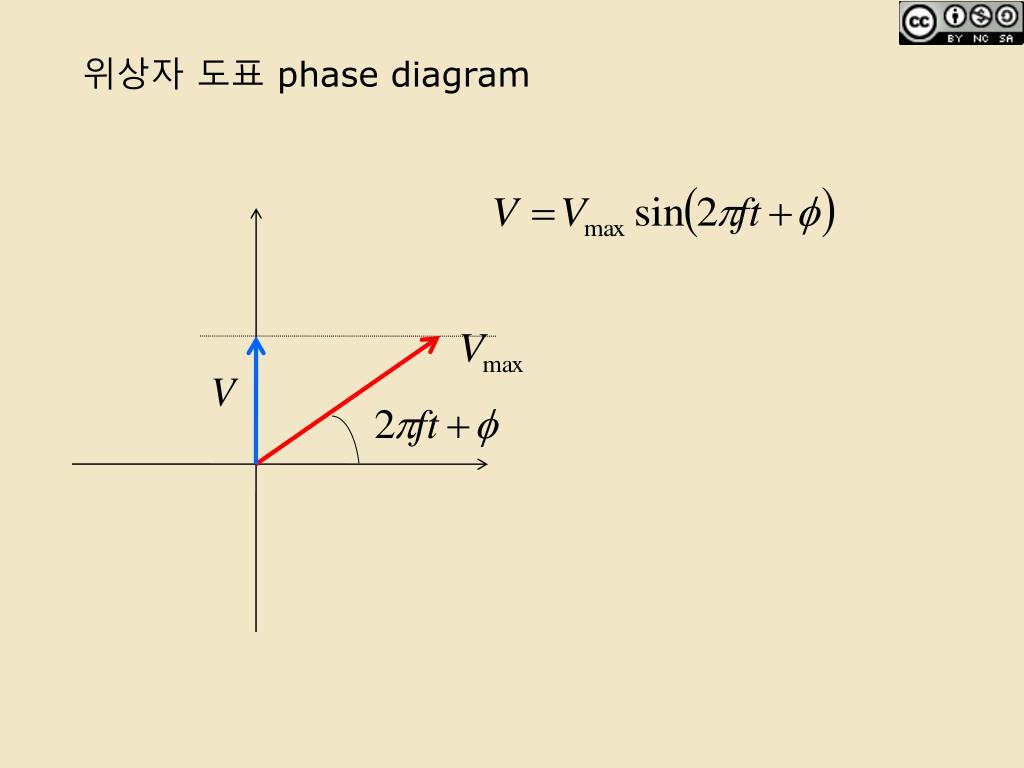

  7. 위상자 도표 phase diagram

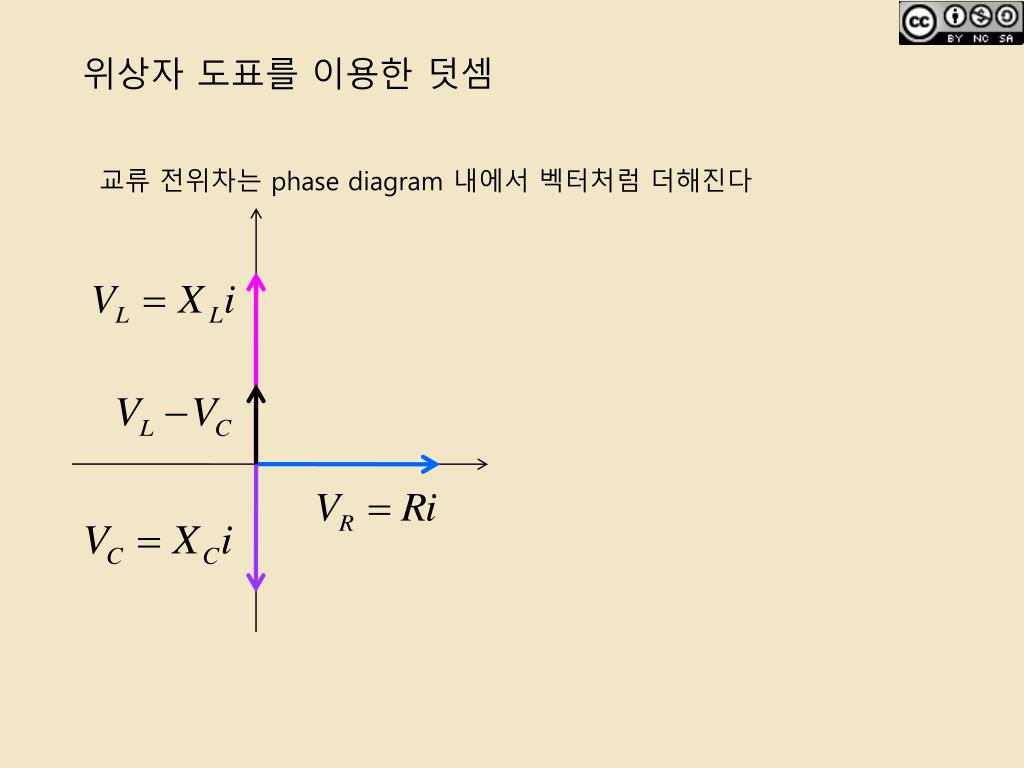

  8. 위상자 도표를이용한 덧셈 교류 전위차는 phase diagram 내에서 벡터처럼 더해진다

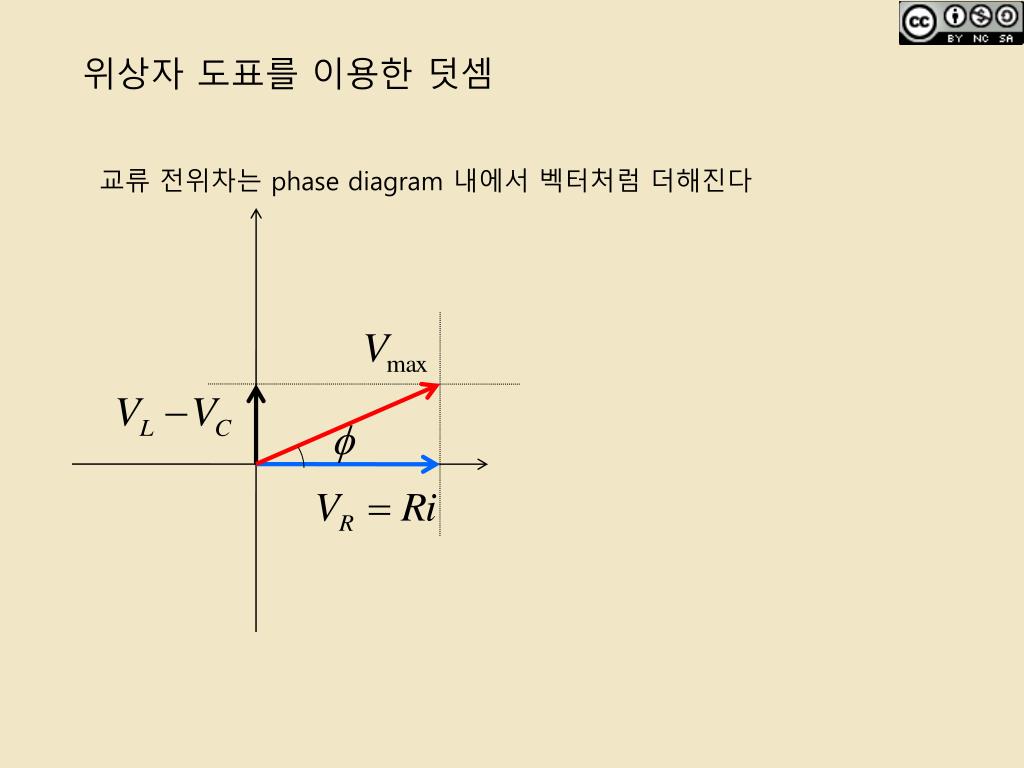

  9. 위상자 도표를이용한 덧셈 교류 전위차는 phase diagram 내에서 벡터처럼 더해진다

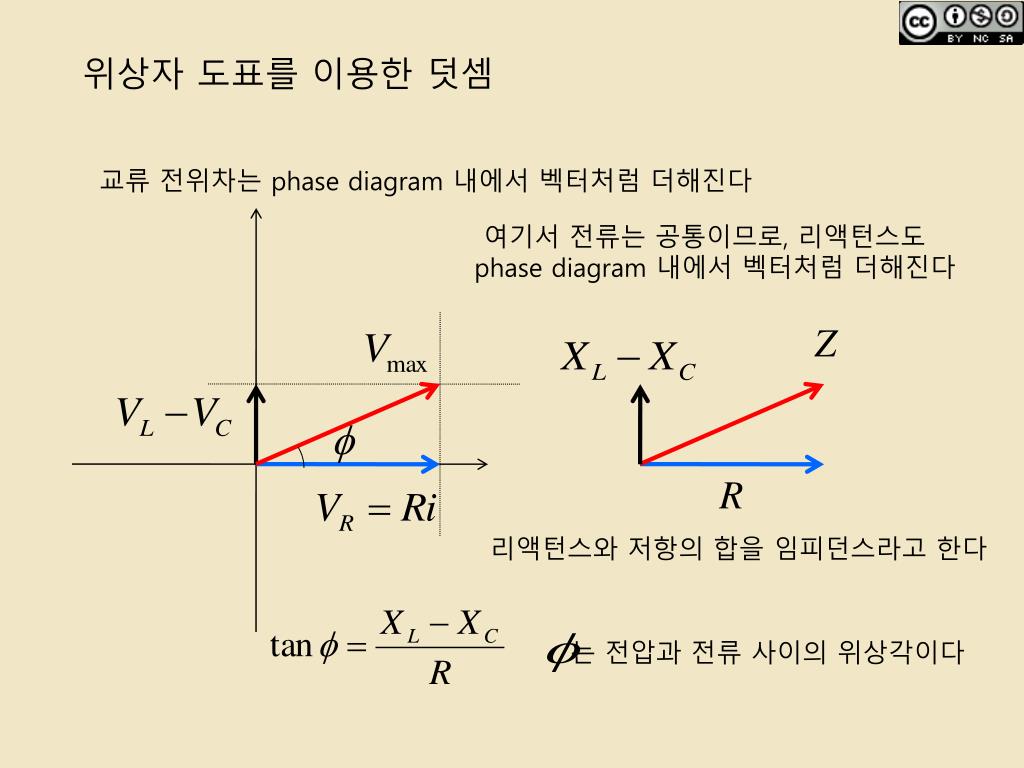

  10. 위상자 도표를이용한 덧셈 교류 전위차는 phase diagram 내에서 벡터처럼 더해진다 여기서 전류는 공통이므로, 리액턴스도 phase diagram 내에서 벡터처럼 더해진다 리액턴스와 저항의 합을 임피던스라고 한다 는 전압과 전류 사이의 위상각이다

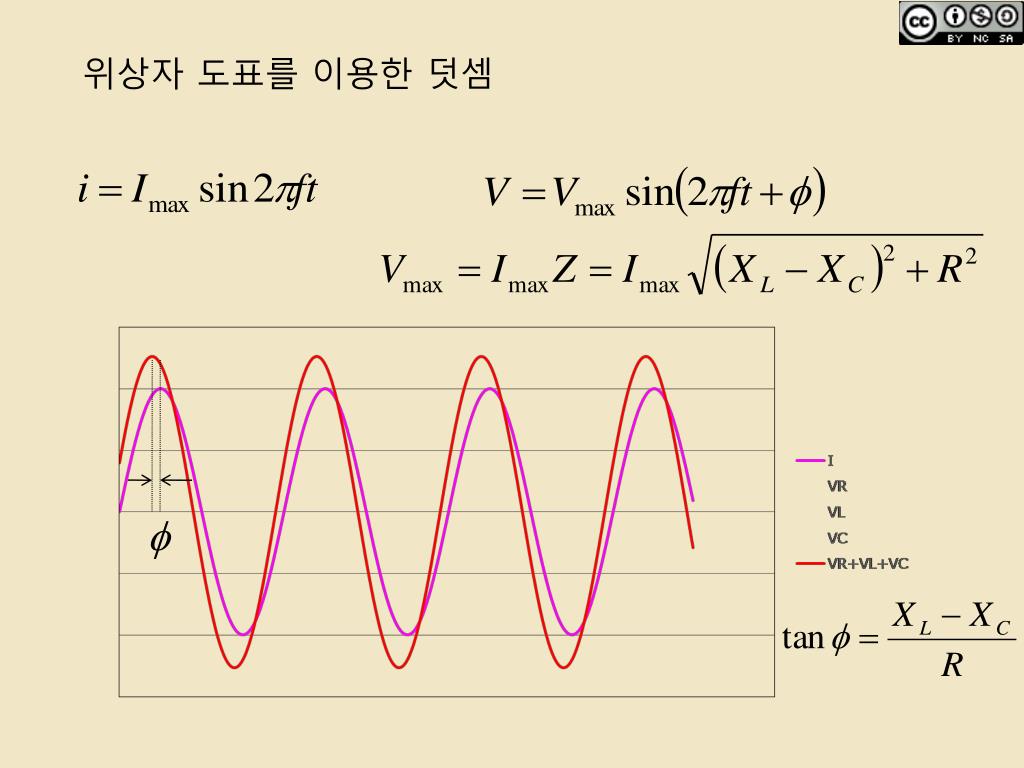

  11. 위상자 도표를이용한 덧셈

  12. 예제. 인 직렬 RLC 교류 회로를분석하라.

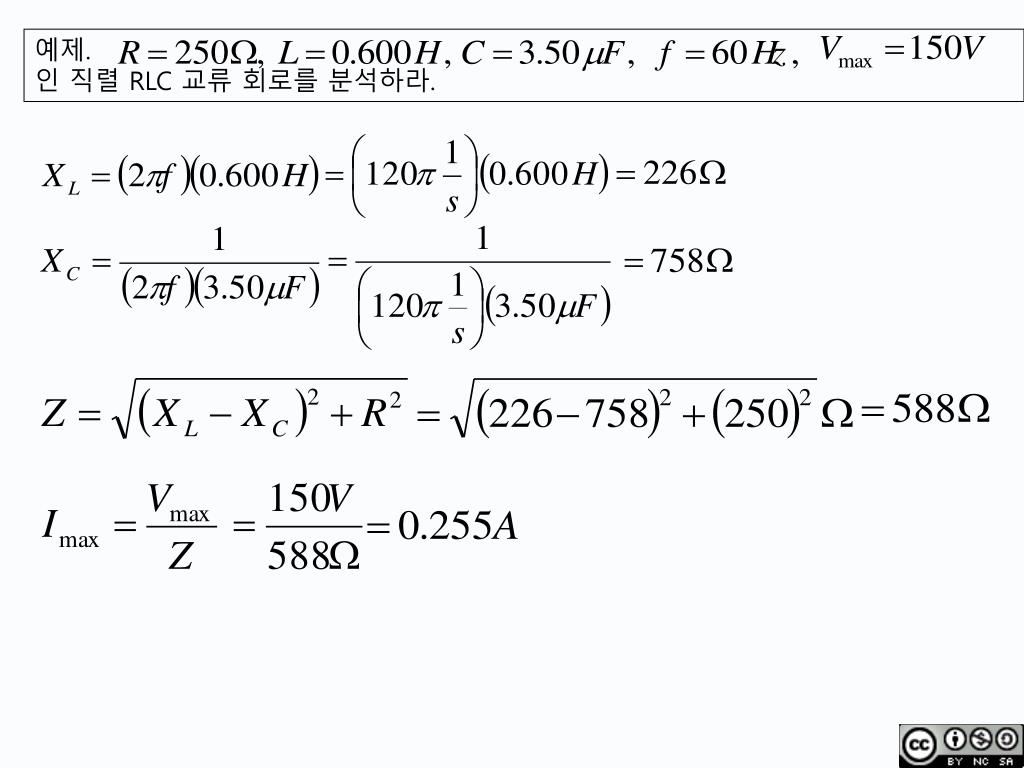

  13. 예제. 인 직렬 RLC 교류 회로를분석하라.

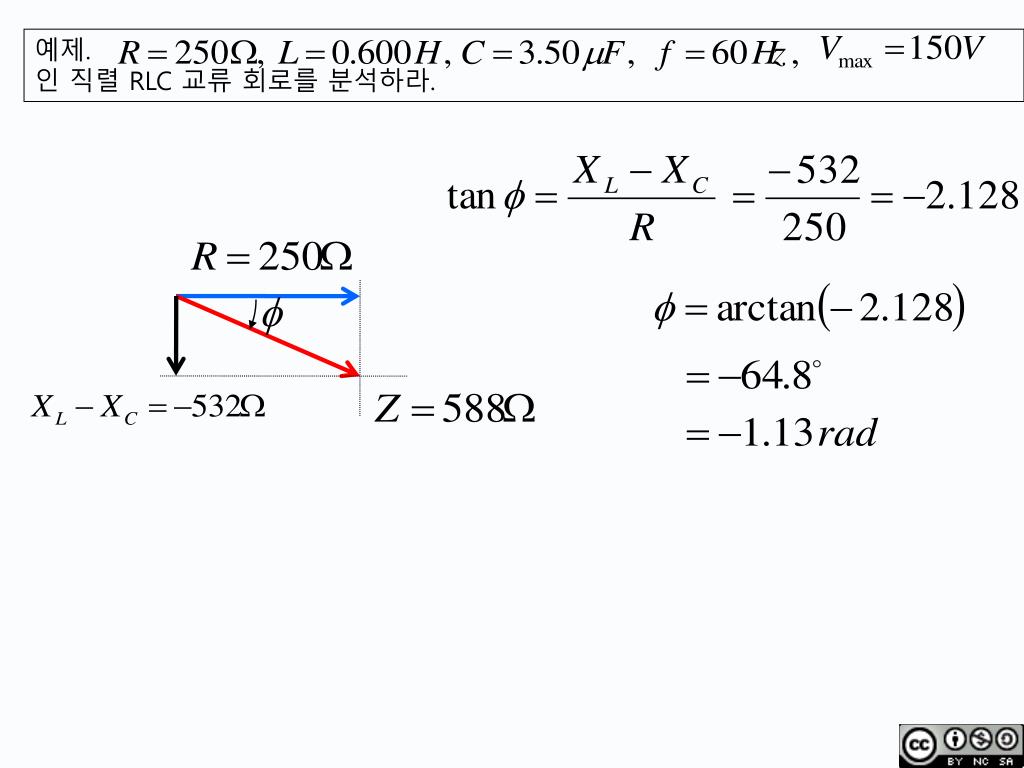

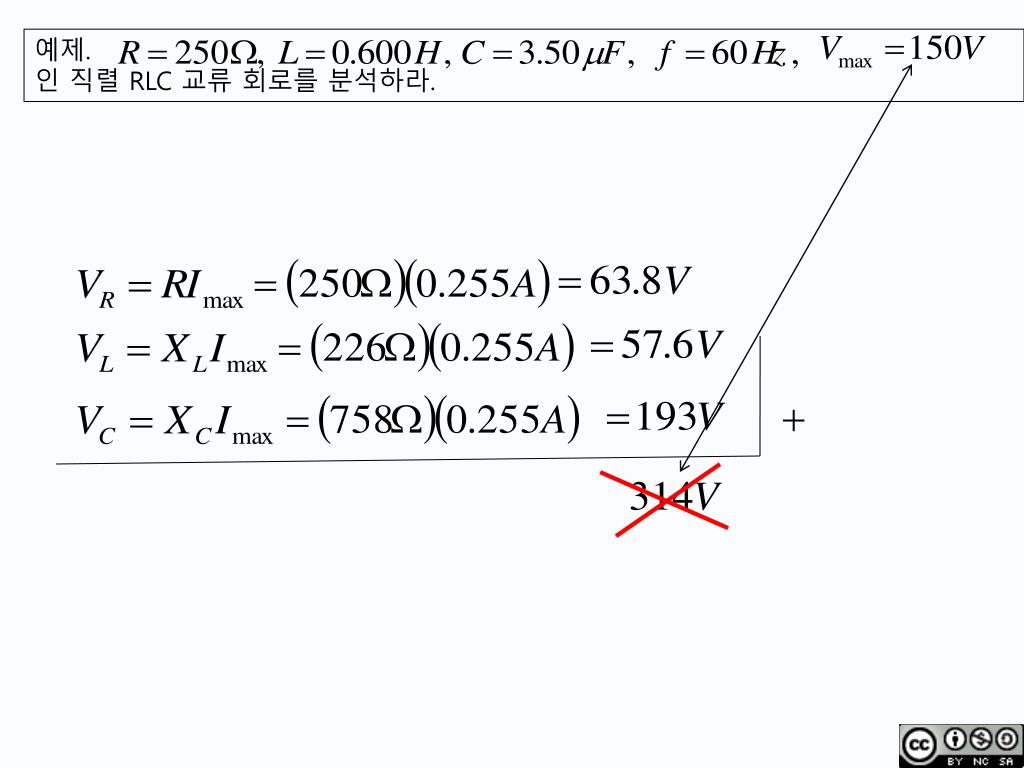

  14. 예제. 인 직렬 RLC 교류 회로를분석하라.

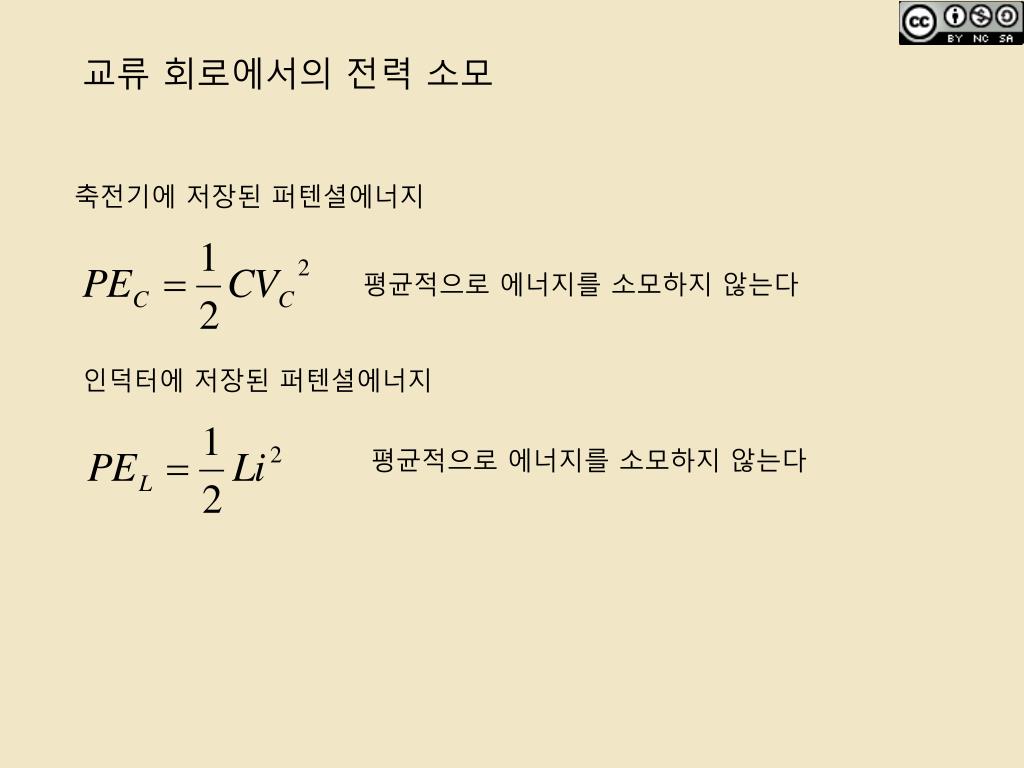

  15. 교류 회로에서의 전력소모 축전기에 저장된 퍼텐셜에너지 평균적으로 에너지를 소모하지 않는다 인덕터에 저장된 퍼텐셜에너지 평균적으로 에너지를 소모하지 않는다

  16. 교류 회로에서의 전력소모 저항에서 소모되는 평균 전력

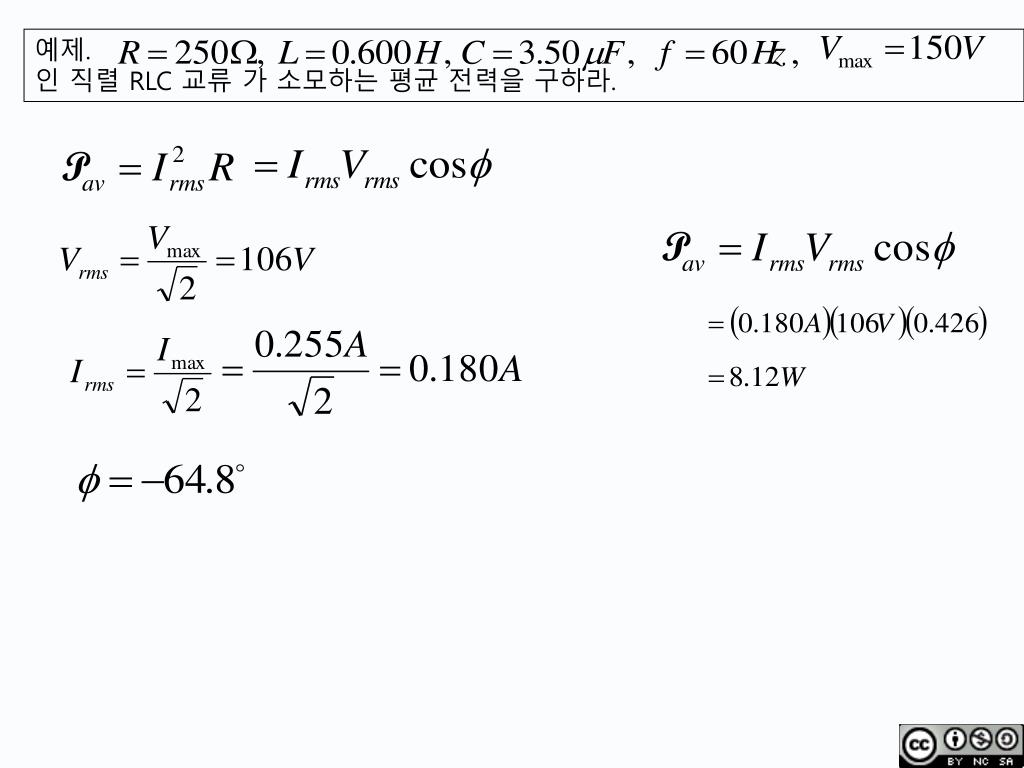

  17. 예제. 인 직렬 RLC 교류 가 소모하는 평균 전력을 구하라.

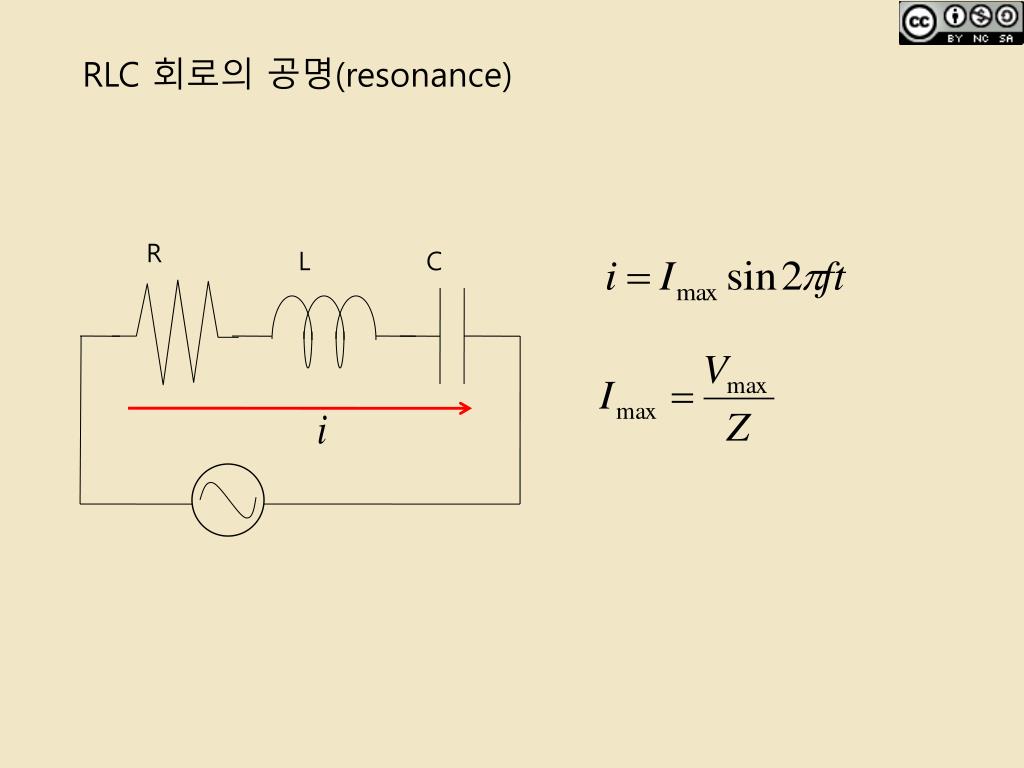

  18. RLC 회로의 공명(resonance) R L C

  19. RLC 회로의 공명(resonance) 의 값은 주파수 f 에 따라 변화한다 예제에서 다루었던 직렬 RLC 회로를 생각하자. 단, 주파수는 고정시키지 않고 변화한다고 생각하자. 일 때 전류가 최대가 된다 즉, 공진주파수 예제에서 다루었던 직렬 RLC 회로의 공진주파수

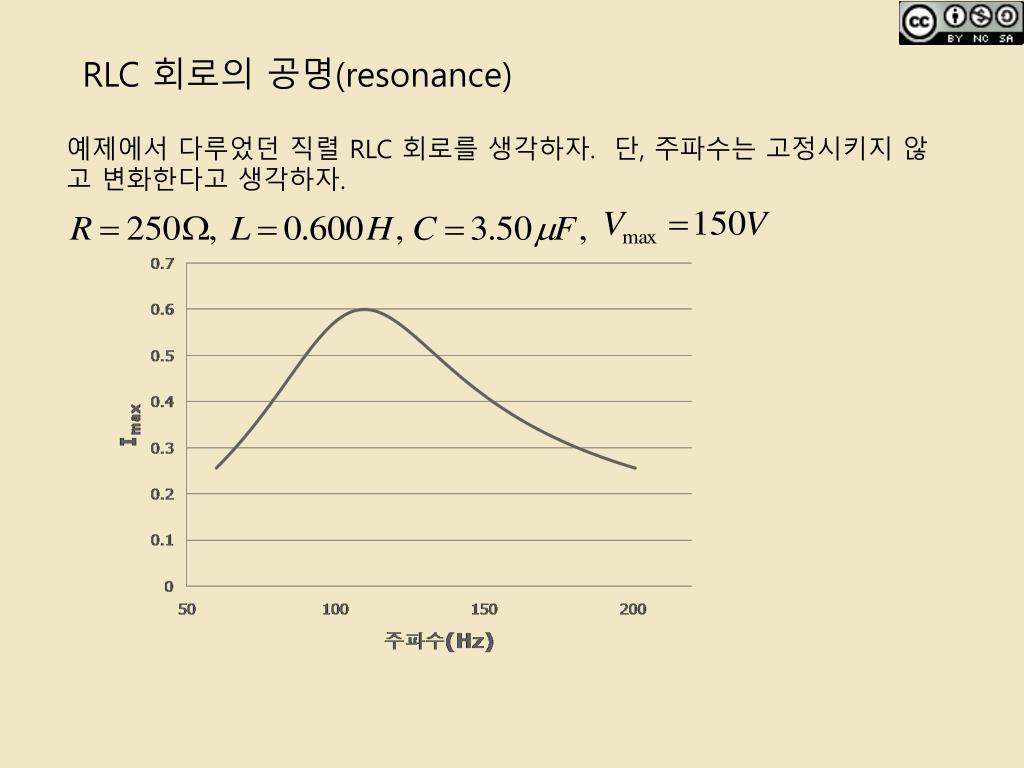

  20. RLC 회로의 공명(resonance) 예제에서 다루었던 직렬 RLC 회로를 생각하자. 단, 주파수는 고정시키지 않고 변화한다고 생각하자.

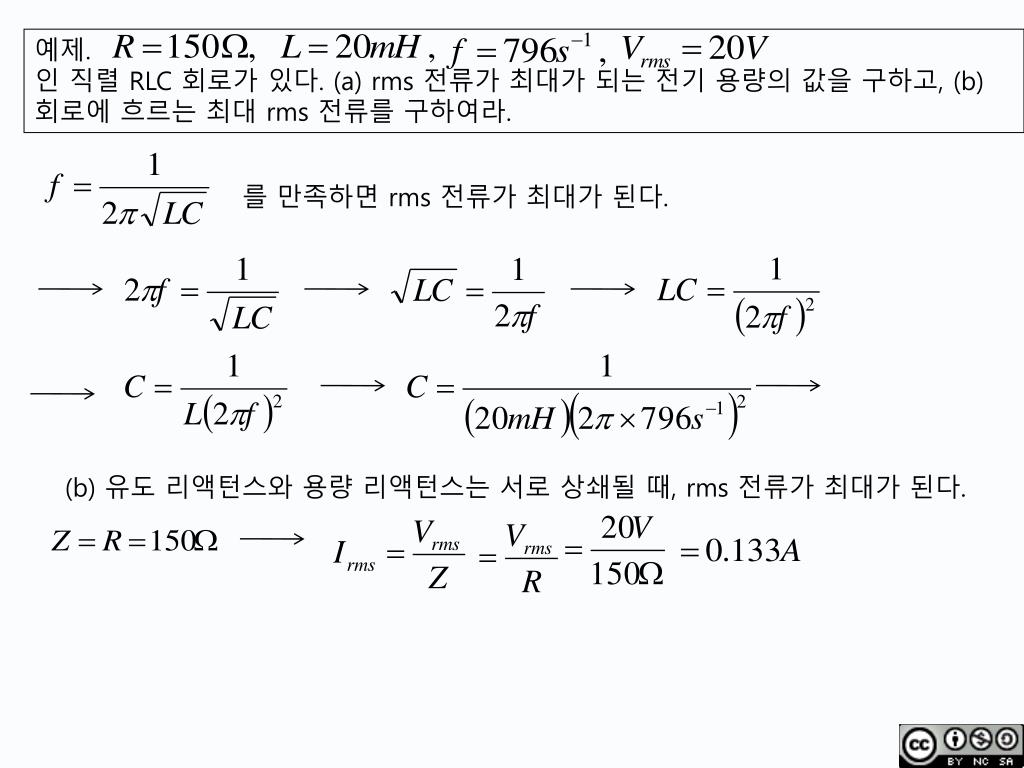

  21. 예제. 인 직렬 RLC 회로가 있다. (a) rms 전류가 최대가 되는 전기 용량의 값을 구하고, (b) 회로에흐르는 최대 rms 전류를 구하여라. 를 만족하면 rms 전류가 최대가 된다. (b) 유도리액턴스와 용량 리액턴스는 서로 상쇄될 때,rms 전류가 최대가 된다.

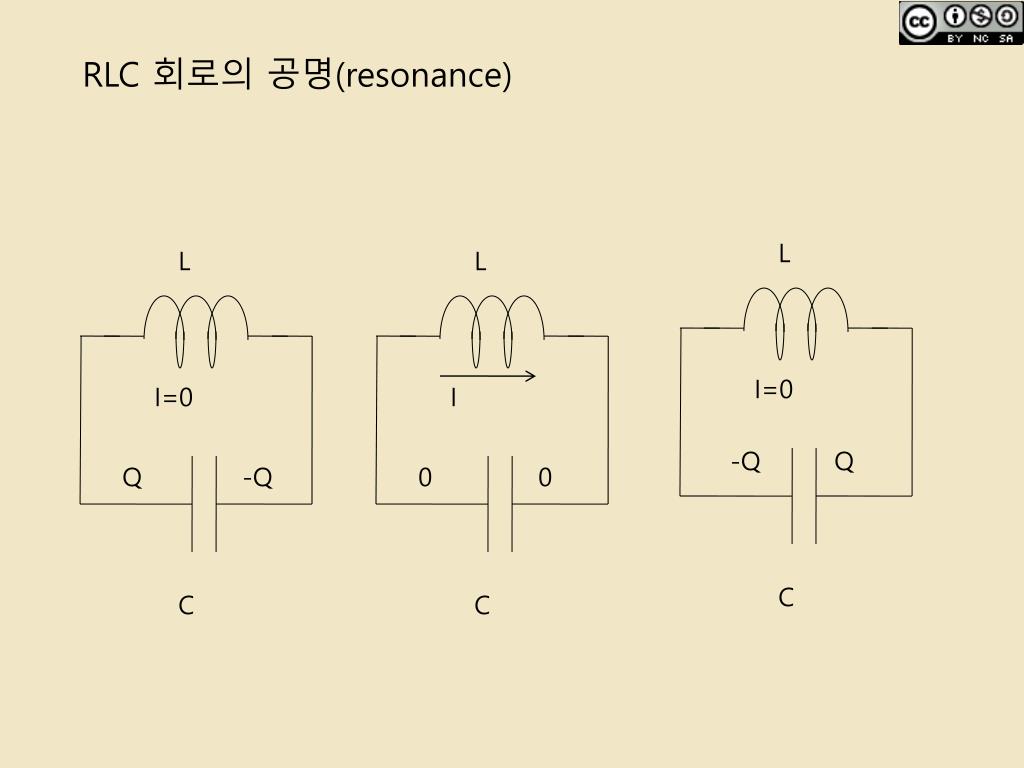

  22. RLC 회로의 공명(resonance) L L L I=0 I=0 I -Q Q Q -Q 0 0 C C C
