利用 Arcmap 制作简单示意图

1. 利用Arcmap制作简单示意图 学科馆员 李 娜

2. 合适吗？ • 地学方面的论文，通常需要研究区示意图 研究区概况（地理位置、地势与环境、……） 具体位置标示（采样点、气象站点、……） 其他 扫描、复制、…… 利用Arcmap制作简单示意图

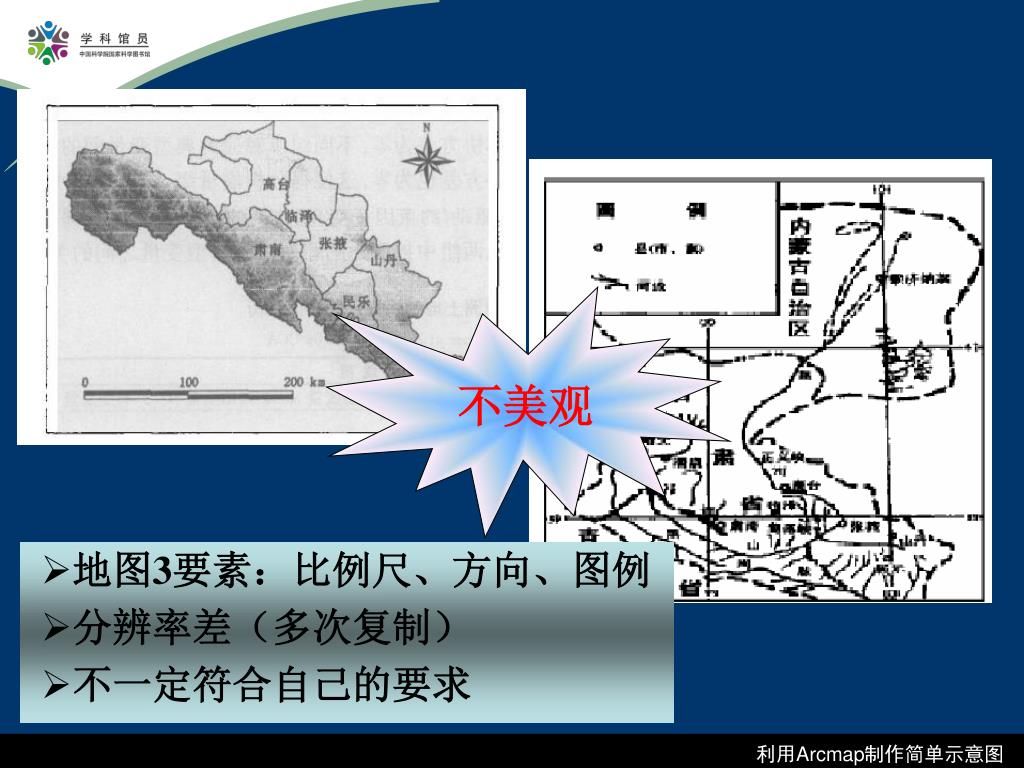

3. 不美观 • 地图3要素：比例尺、方向、图例 • 分辨率差（多次复制） • 不一定符合自己的要求 利用Arcmap制作简单示意图

4. 利用Arcmap制作简单示意图

5. 常用软件 1. ArcMap 2. CorelDRAW 3. Freehand，Adobe Illustrator ， MATLAB，origin，auto CAD， photoshop，······ 利用Arcmap制作简单示意图

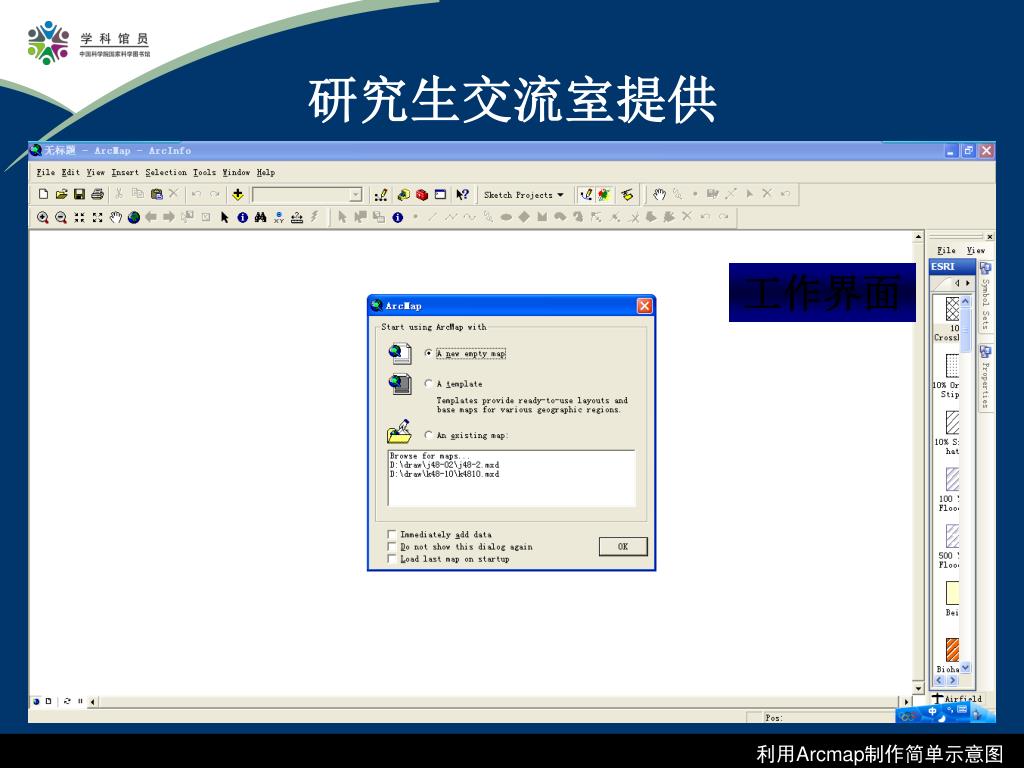

6. 研究生交流室提供 Arcmap9 工作界面 利用Arcmap制作简单示意图

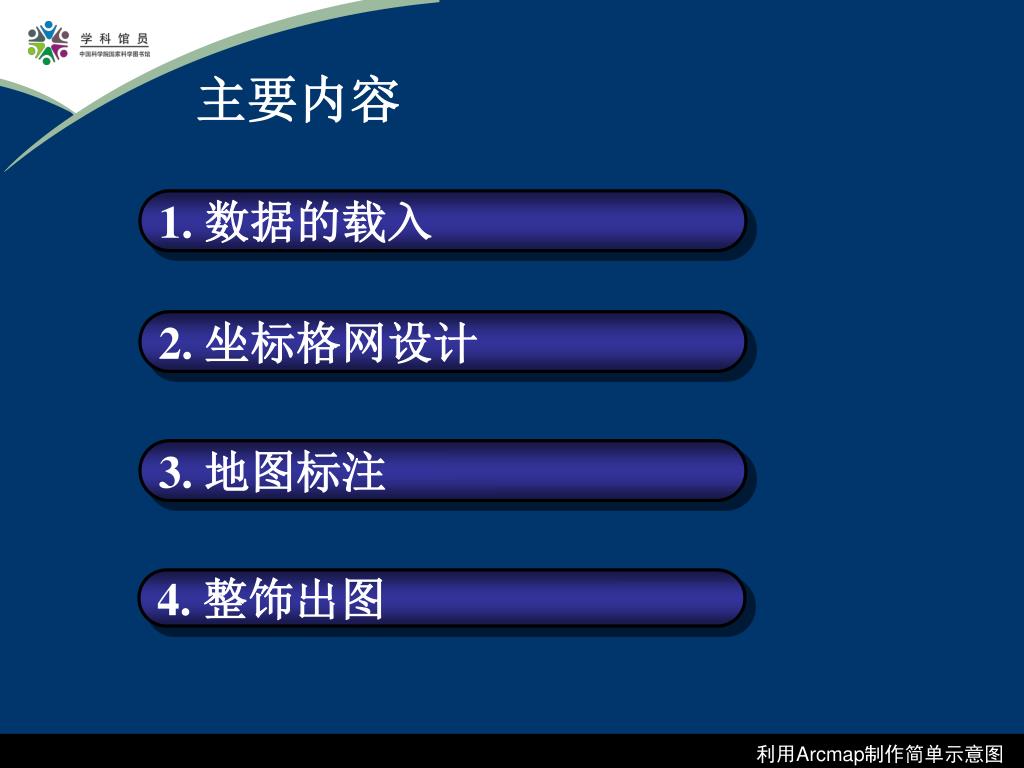

7. 主要内容 1. 数据的载入 2. 坐标格网设计 3. 地图标注 4. 整饰出图 利用Arcmap制作简单示意图

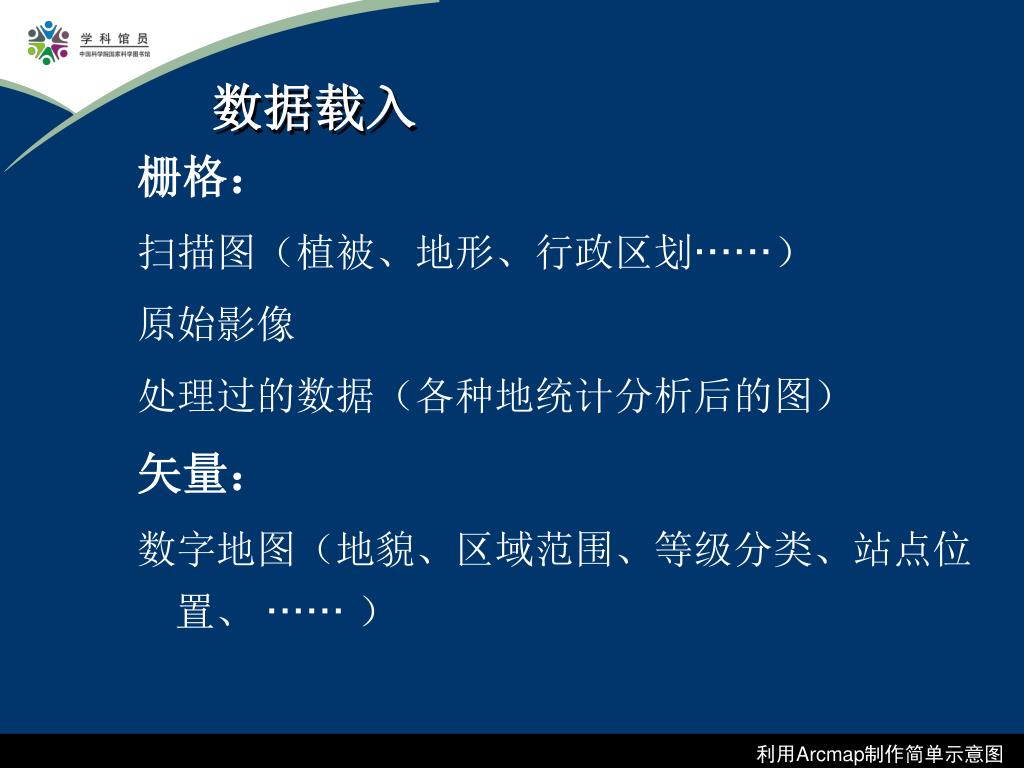

8. 数据载入 栅格： 扫描图（植被、地形、行政区划······） 原始影像 处理过的数据（各种地统计分析后的图） 矢量： 数字地图（地貌、区域范围、等级分类、站点位置、 ······ ） 利用Arcmap制作简单示意图

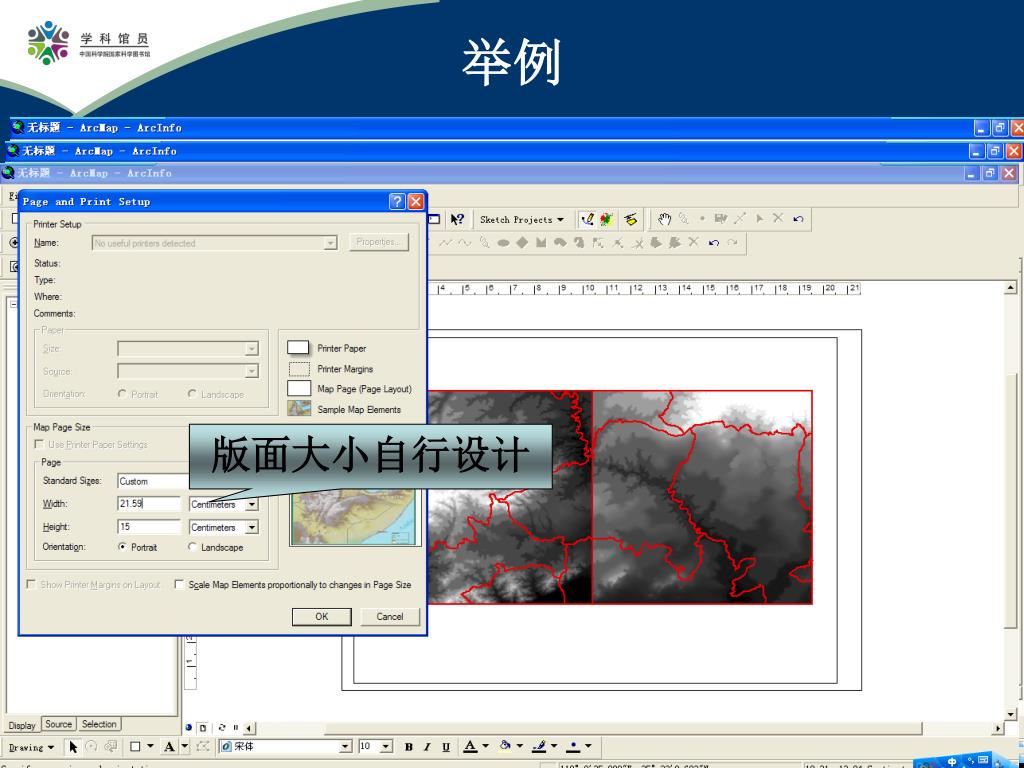

9. 举例 加载图层 版面大小自行设计 利用Arcmap制作简单示意图

10. 加经纬网格 主要、次要格网注线 在加载数据组上点击右键 经纬格网并标注 建立一个新的Grid 坐标格网名称 标注字体 1°0′0″ 利用Arcmap制作简单示意图

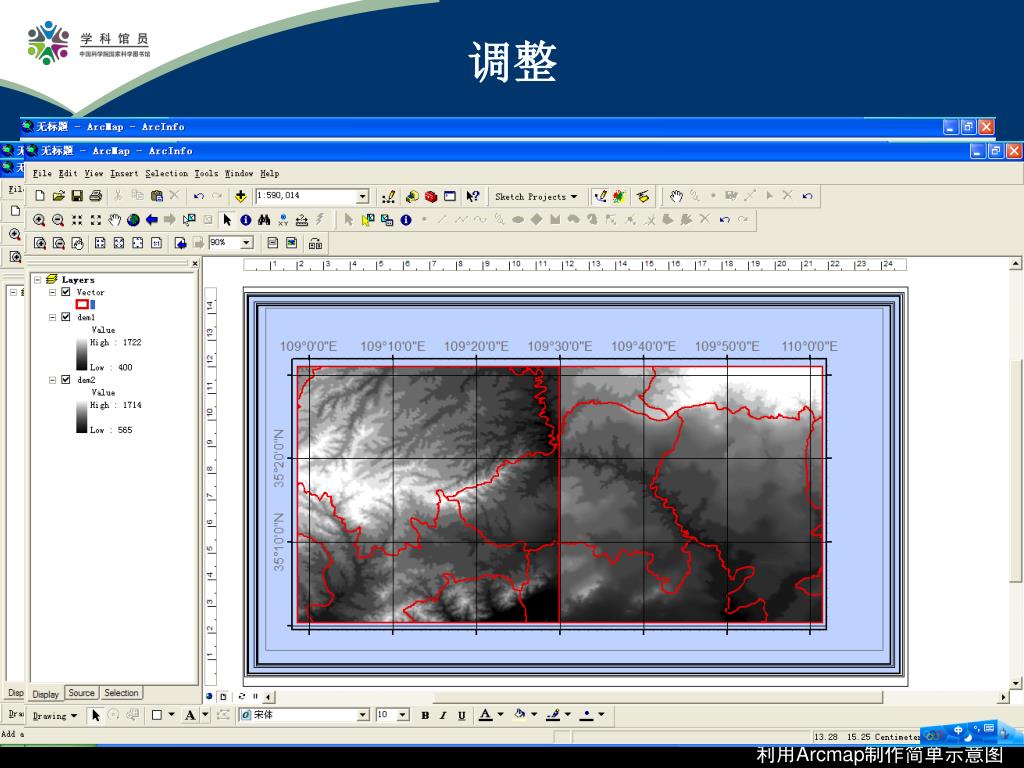

11. 调整 坐标显示不美观 给地图选择美观的边框和背景 利用Arcmap制作简单示意图

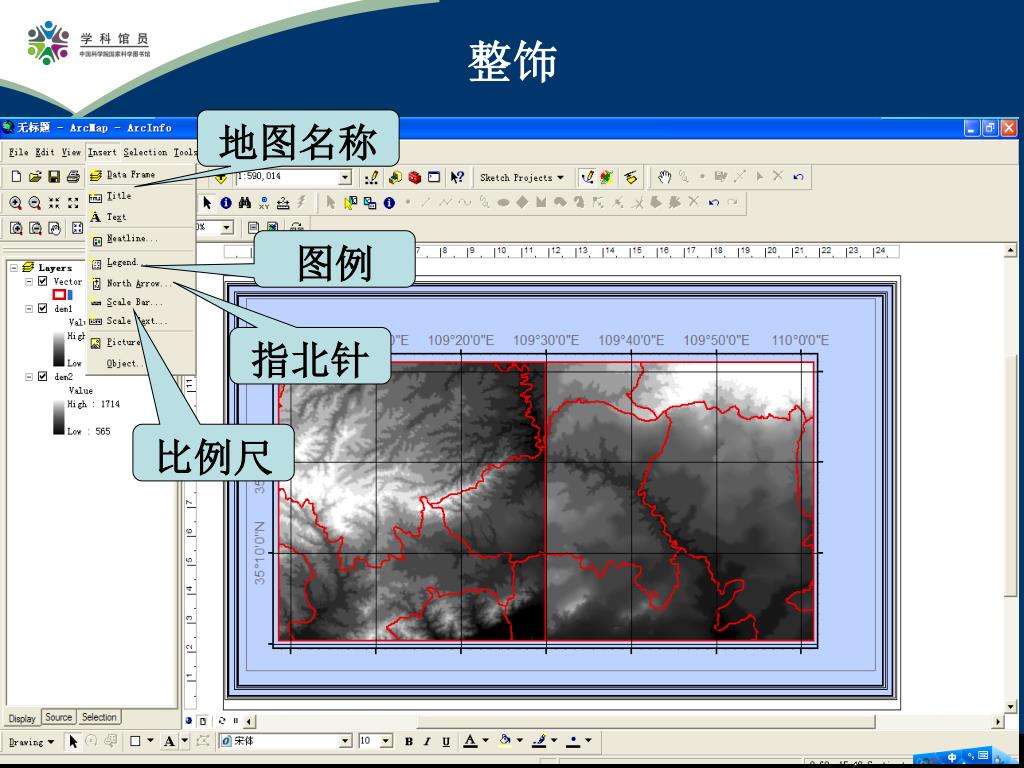

12. 整饰 地图名称 图例 指北针 比例尺 利用Arcmap制作简单示意图

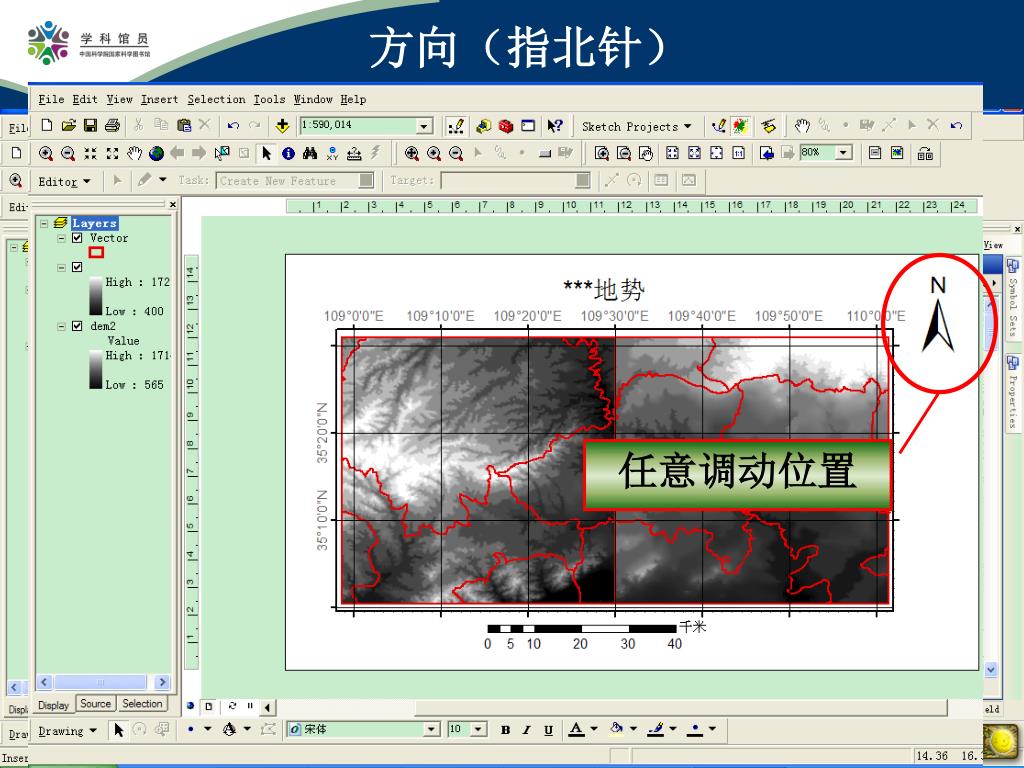

13. 方向（指北针） 添加指北针 选择指北针样式 任意调动位置 利用Arcmap制作简单示意图

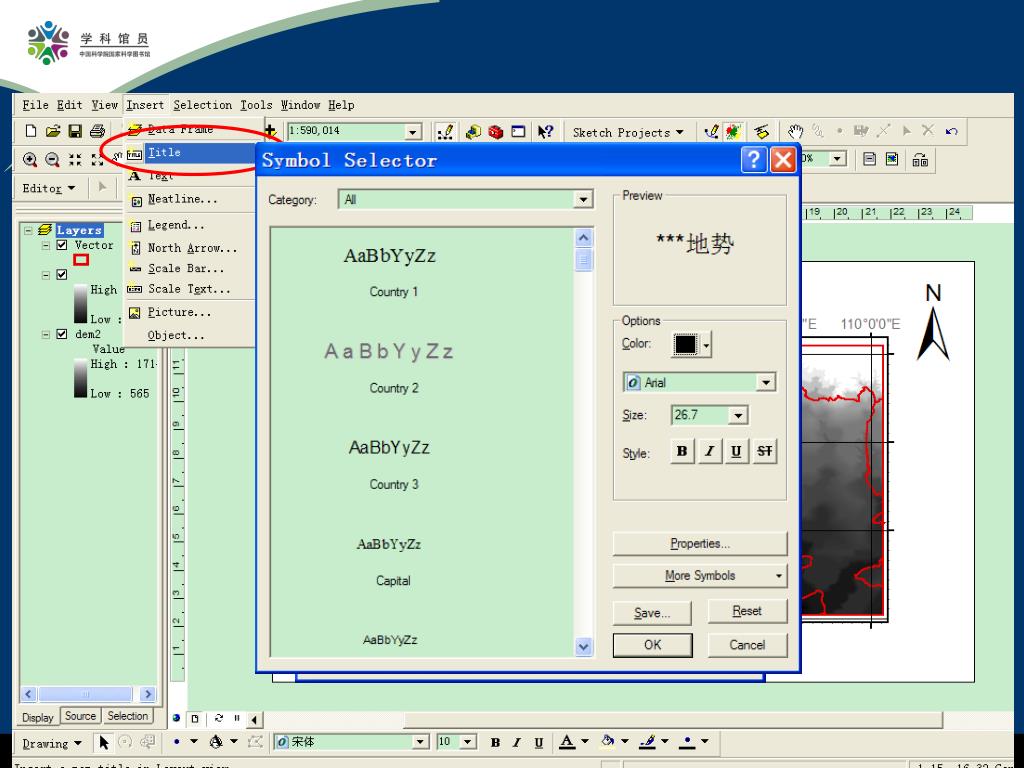

14. 输入文本信息 角度 字符间距等 利用Arcmap制作简单示意图

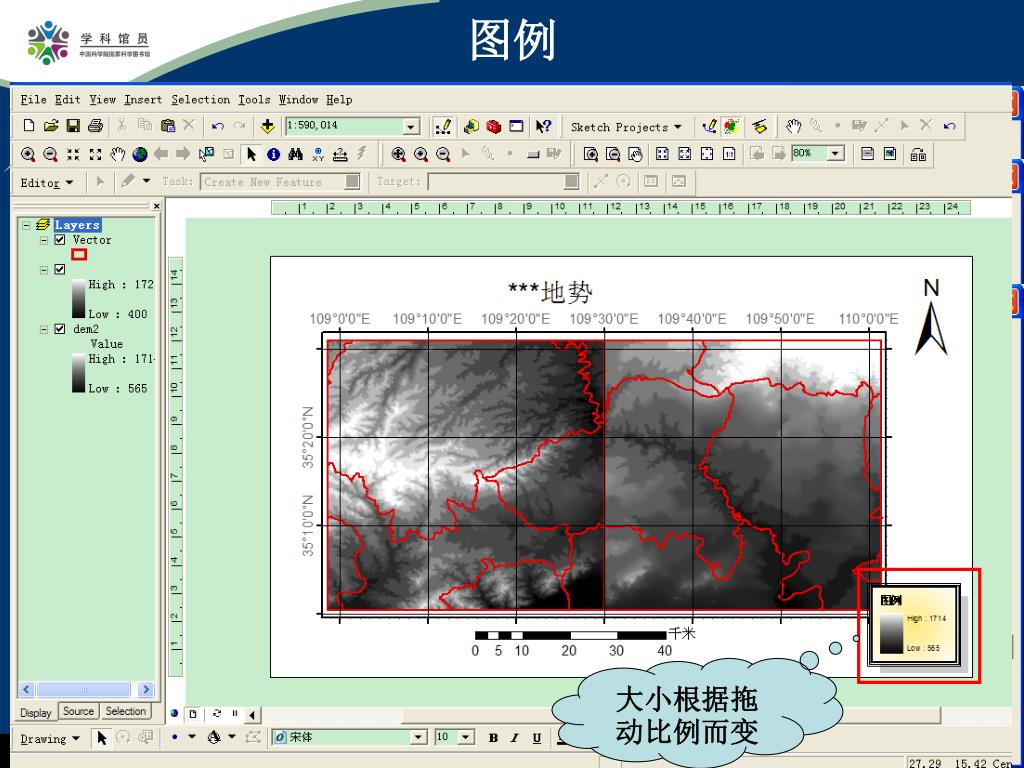

15. 图例 边界 背景 阴影 所有加载的图层 需要图例的图层 大小根据拖动比例而变 利用Arcmap制作简单示意图

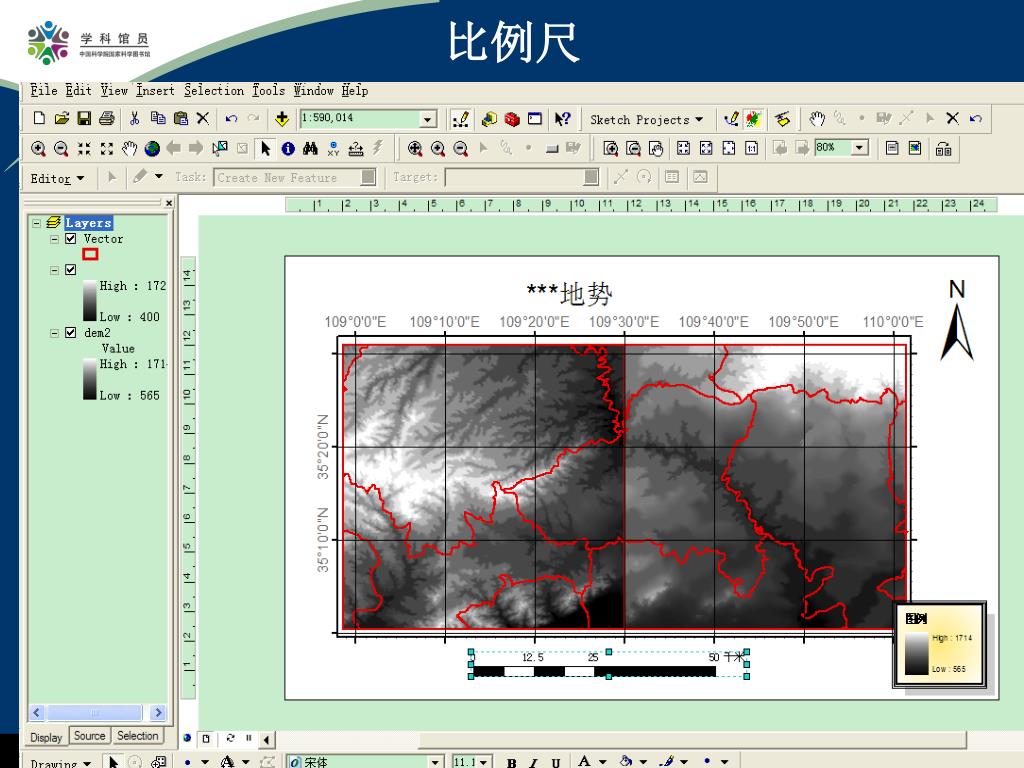

16. 比例尺 数轴 文字 其他属性调整 刻度 单位 显示位置 利用Arcmap制作简单示意图

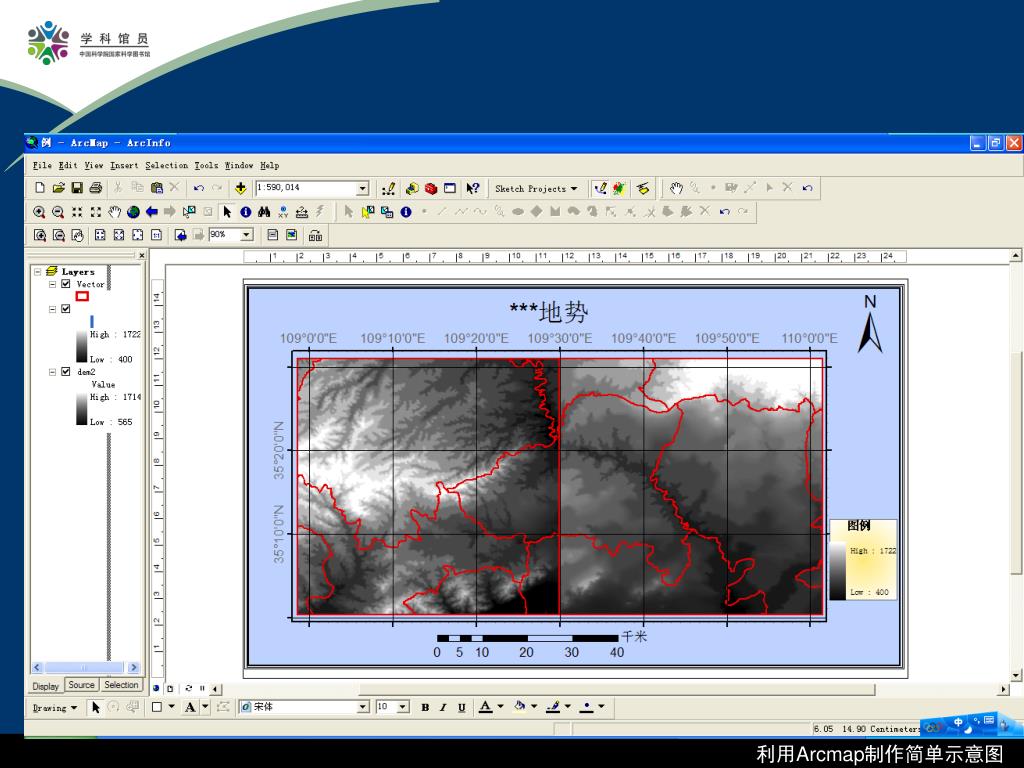

17. 利用Arcmap制作简单示意图

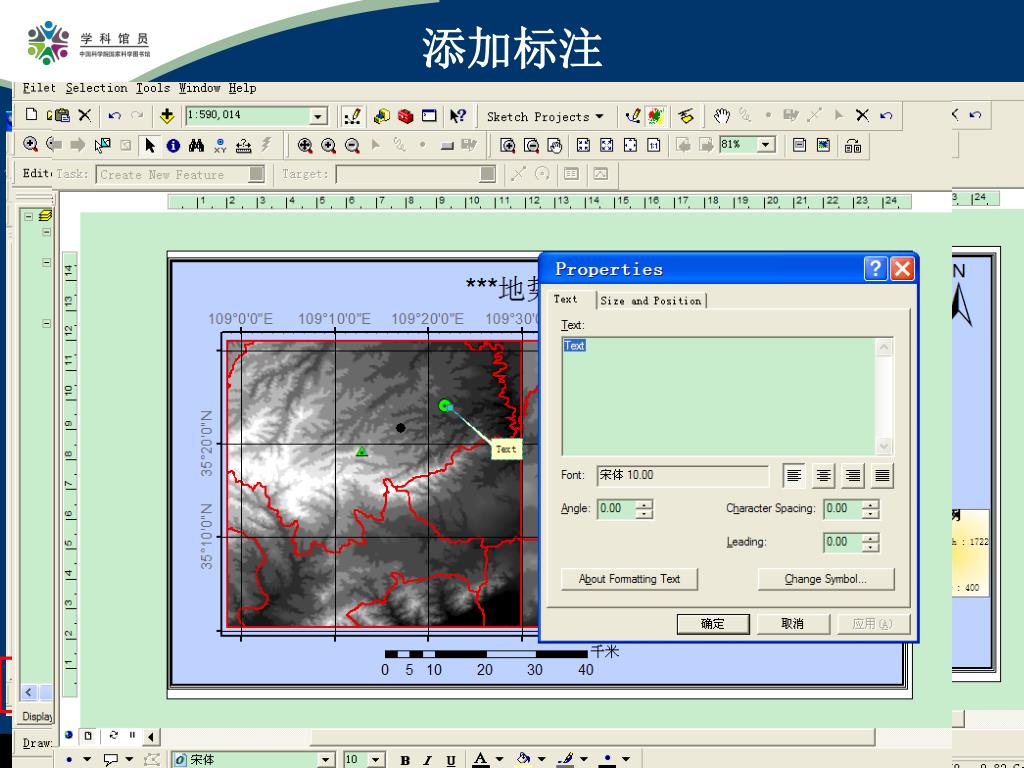

18. 添加标注 如果没有工具条 单击右键选择 图中加标注 利用Arcmap制作简单示意图

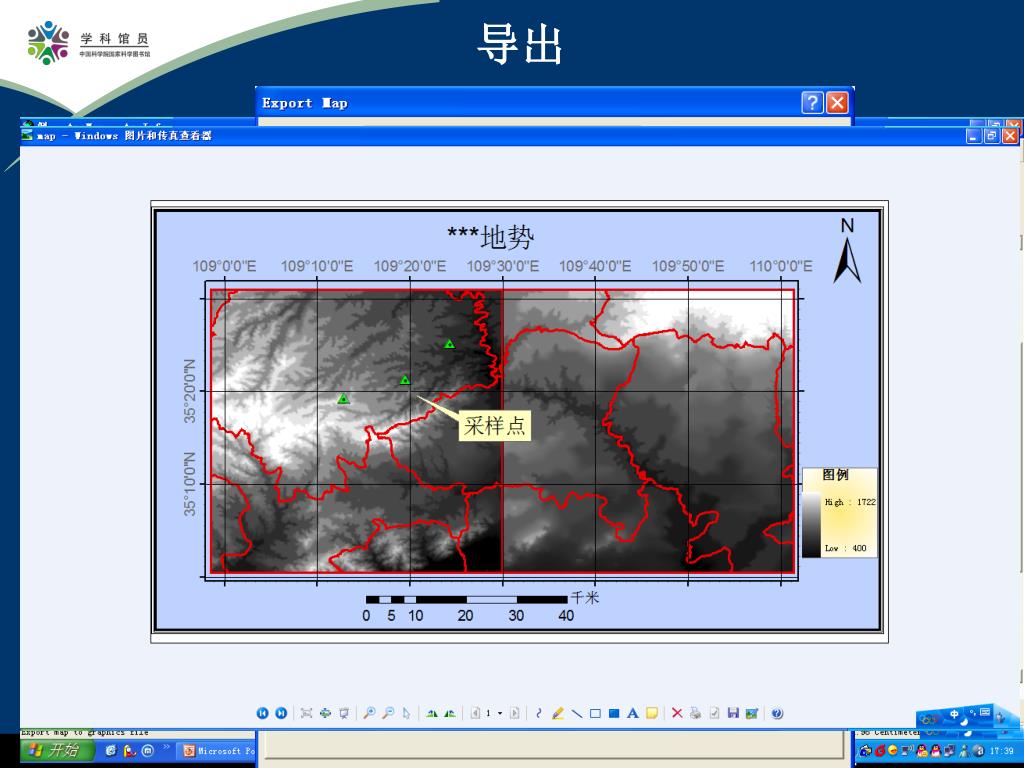

19. 导出 利用Arcmap制作简单示意图

20. 课件类别：工具使用 • 制 作 人：李娜 • 联系方式：lina@llas.ac.cn • 制作日期：2009-11-01 利用Arcmap制作简单示意图

21. 谢谢 请批评指正！
