2010 年 6 月都匀

2010年6月都匀

龙里：苗药之乡 瓮安：经济强县平塘：玉水金盆都匀：黔南首府罗甸：水运通道荔波：旅游胜地黔南地理环境介绍 • 黔南共有两市十县共12个县（市）:两市是都匀、福泉，十县是瓮安、龙里、贵定、长顺、惠水、罗甸、平塘、独山、三都、荔波。 • 黔南州位于贵州省南部，东接黔东南，南接河池，西邻安顺和黔西南，北和西北是遵义地区和贵阳市。 • 全州总面积:26197平方公里。 • 人口总数:409.02万人

黔南主要特色介绍 • 黔南州面向南部沿海、背靠西南内陆腹地，是西南地区入海最近通道的必经之地。以黔桂、湘黔铁路和贵新高速、320、321国道线为主构成了便利的交通网络，厦蓉高速、贵广铁路正在修建之中。 • 黔南山青峰奇、风光绚丽，旅游资源十分丰富。“荔波茂兰国家级自然保护区”享有“地球上喀斯特地区独一无二的绿色宝库”的盛誉，2007年被评为世界自然遗产地。 • 黔南是布依族苗族自治州，有汉、布依、苗、水、壮、侗、毛南、仡佬等37个民族，少数民族占总人口的54％。

提升网络无线利用率

目录小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划

QC小组口号 小组简介小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划 2009年课题获得国优QC成果奖, QC小组获得全国优秀质量管理小组有限资源创无线网络降低能耗建绿色家园

课题背景 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划绿色网络 • 作为有社会责任感的中国移动义不容辞承担起建设绿色网络的使命，在大力完善网络覆盖的同时更要提升资源利用率。 • 中央在09年初大力提倡和推广节能减排，中央领导人多次就节能减排作出重要指示。

载频话务量无线利用率名词解释简单说就是基站里面的一个功能模块，主要负责信号的调制解调单位时间内发生的通话次数与每次通话的平均占用时长之乘积 “无线利用率”即实际话务量和话务容量的比值，是考察网络资源利用情况的一个重要指标。 1 4 TCH信道传送用户语音的通道 2 3 专业术语解释小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划

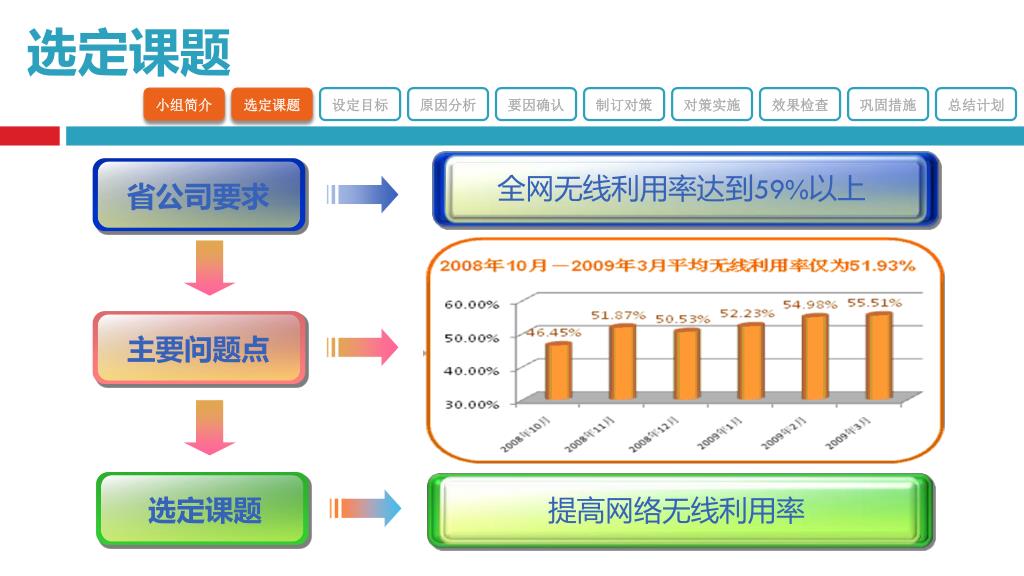

全网无线利用率达到59%以上 选定课题小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划省公司要求主要问题点选定课题提高网络无线利用率

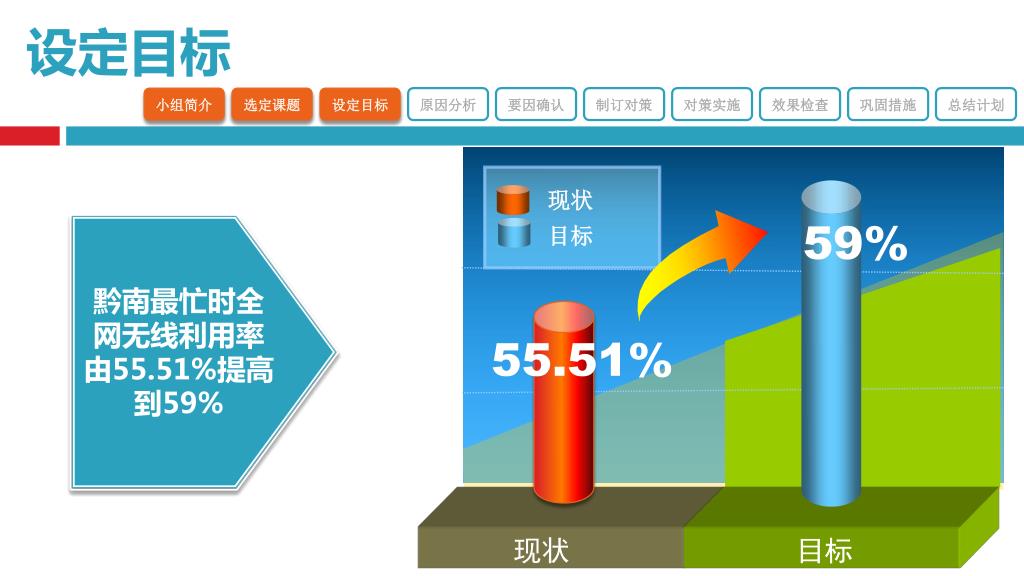

设定目标 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划现状 59% 黔南最忙时全网无线利用率由55.51%提高到59% 目标 55.51% 现状目标

1 2 行目可标可行性分析小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划推算全网最忙时最佳无线利用率确定不同载频配置最佳无线利用率全网最佳无线利用率 = 各小区话务量/ 各小区的最佳TCH信道数/0.7 最佳无线利用率

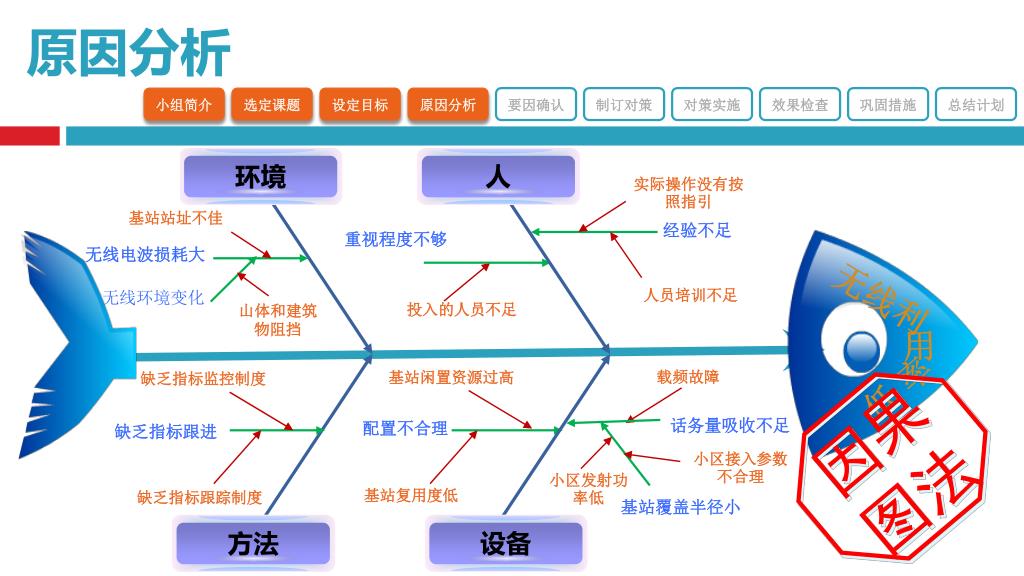

方法设备人环境原因分析小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划实际操作没有按照指引基站站址不佳经验不足重视程度不够无线电波损耗大人员培训不足无线环境变化无线利投入的人员不足山体和建筑物阻挡用低率载频故障基站闲置资源过高缺乏指标监控制度因果图法话务量吸收不足配置不合理缺乏指标跟进小区接入参数不合理小区发射功率低基站复用度低缺乏指标跟踪制度基站覆盖半径小

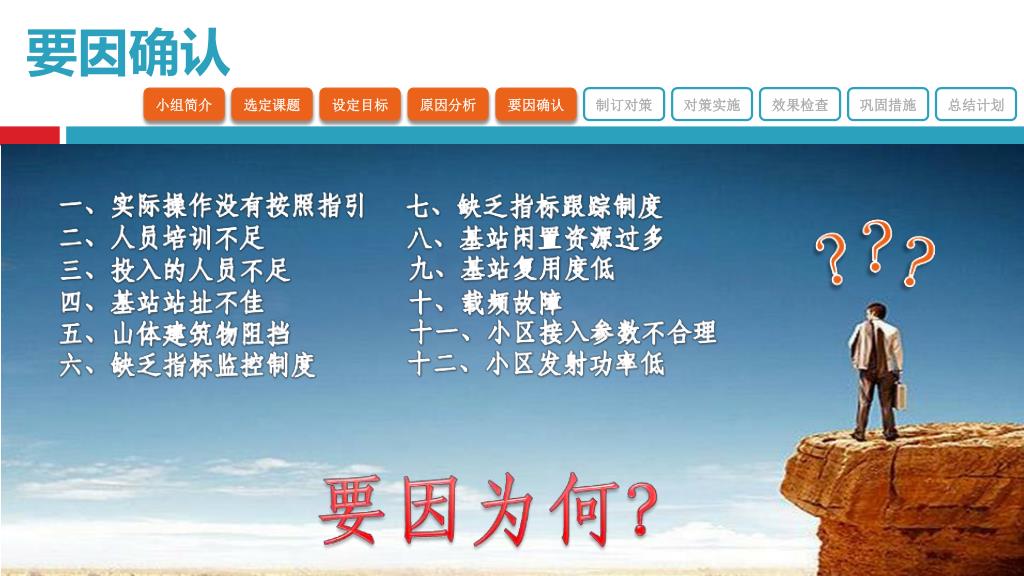

要因确认 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划

要因确认 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划非要因非要因

要因 要因确认小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划非要因

要因 要因要因确认小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划闲置资源

要因 要因确认小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划非要因

要因确认 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划非要因非要因

要因确认 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划

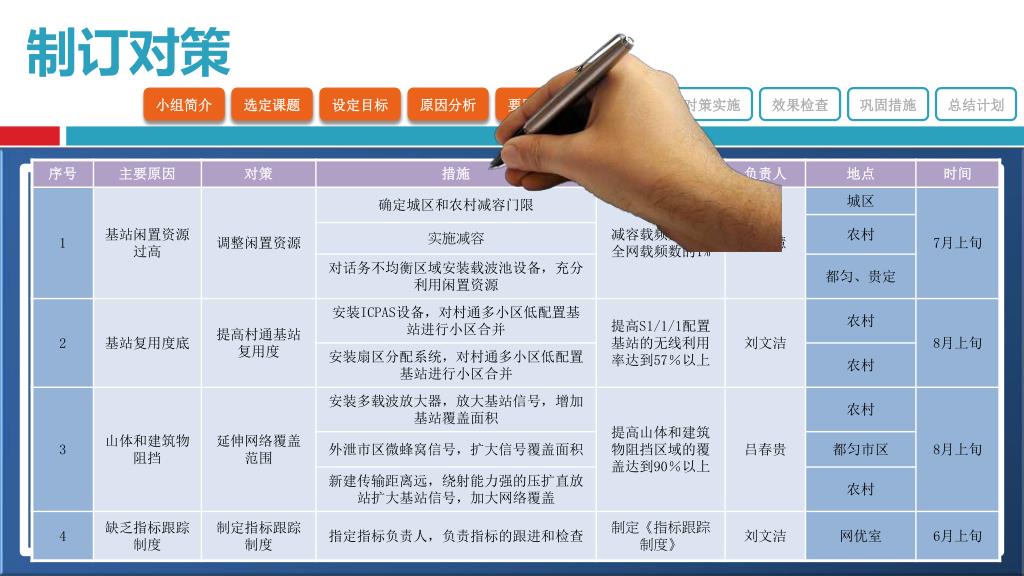

制订对策 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划 5W1H

对策实施 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划

对策实施（一） 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划 2、实施减容 1、确定各种配置减容门限每周使用自动分析工具进行一次减容分析，小组成员每周制定减容计划实施。

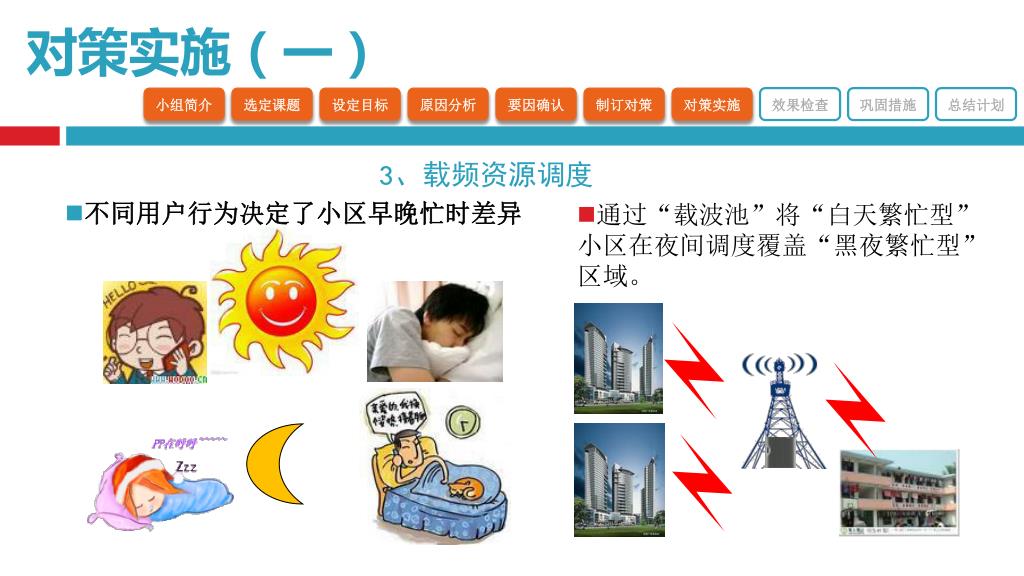

对策实施（一） 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划 3、载频资源调度 • 不同用户行为决定了小区早晚忙时差异 • 通过“载波池”将“白天繁忙型”小区在夜间调度覆盖“黑夜繁忙型”区域。

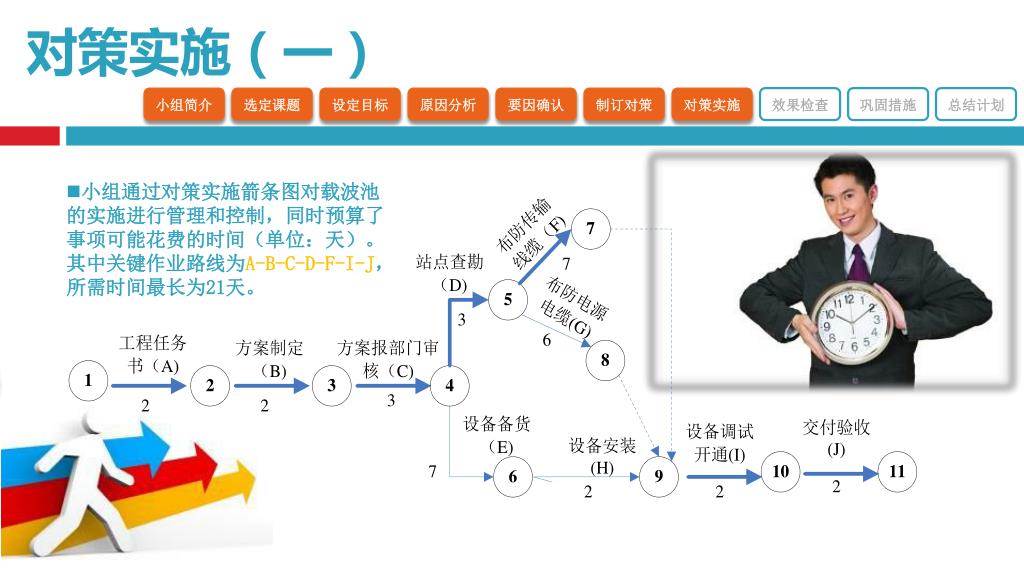

对策实施（一） 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划 • 小组通过对策实施箭条图对载波池的实施进行管理和控制，同时预算了事项可能花费的时间（单位：天）。其中关键作业路线为A-B-C-D-F-I-J，所需时间最长为21天。

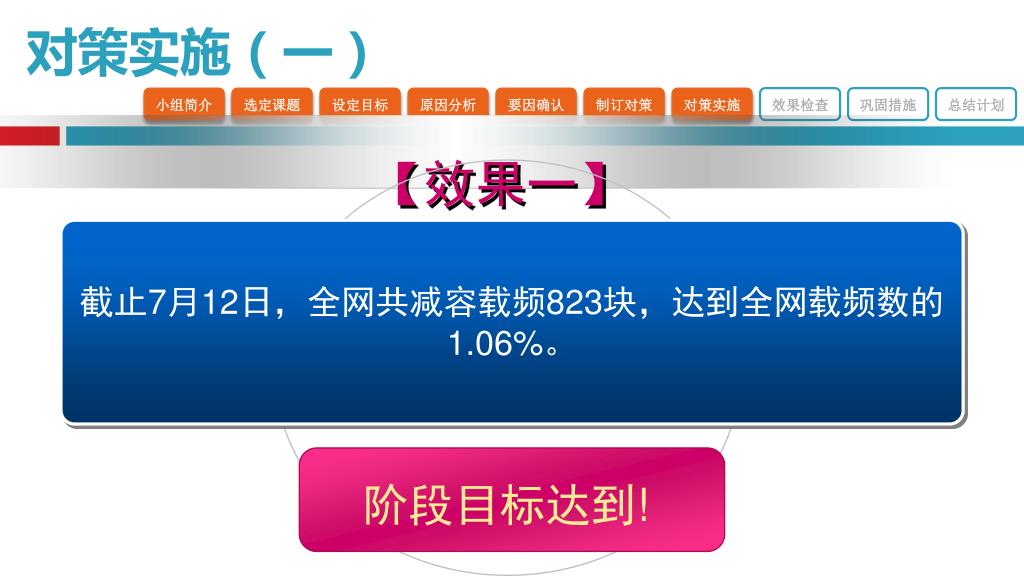

截止7月12日，全网共减容载频823块，达到全网载频数的1.06%。截止7月12日，全网共减容载频823块，达到全网载频数的1.06%。阶段目标达到! 对策实施（一）小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划【效果一】

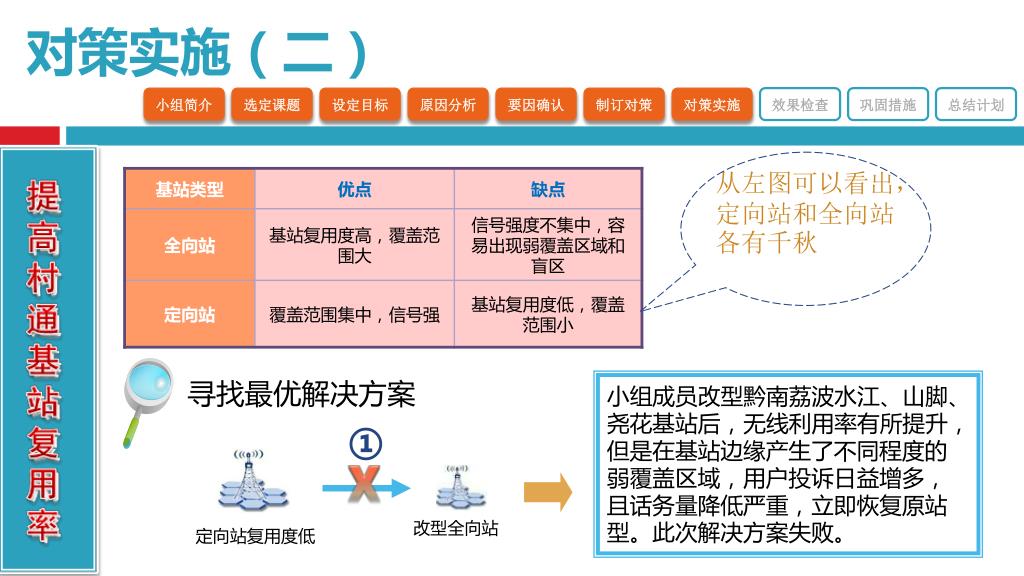

对策实施（二） 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划从左图可以看出，定向站和全向站各有千秋寻找最优解决方案小组成员改型黔南荔波水江、山脚、尧花基站后，无线利用率有所提升，但是在基站边缘产生了不同程度的弱覆盖区域，用户投诉日益增多，且话务量降低严重，立即恢复原站型。此次解决方案失败。 ① 改型全向站定向站复用度低

② ICPAS设备扇区分配系统耦合放大设备定向站复用度低对策实施（二）小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划在利用耦合放大系统对定向基站进行小区耦合并放大信号，一来可以在不影响信号强度的情况下减少小区，增加基站复用度；二来可以加强基站信号，扩大覆盖，深度吸收话务量。

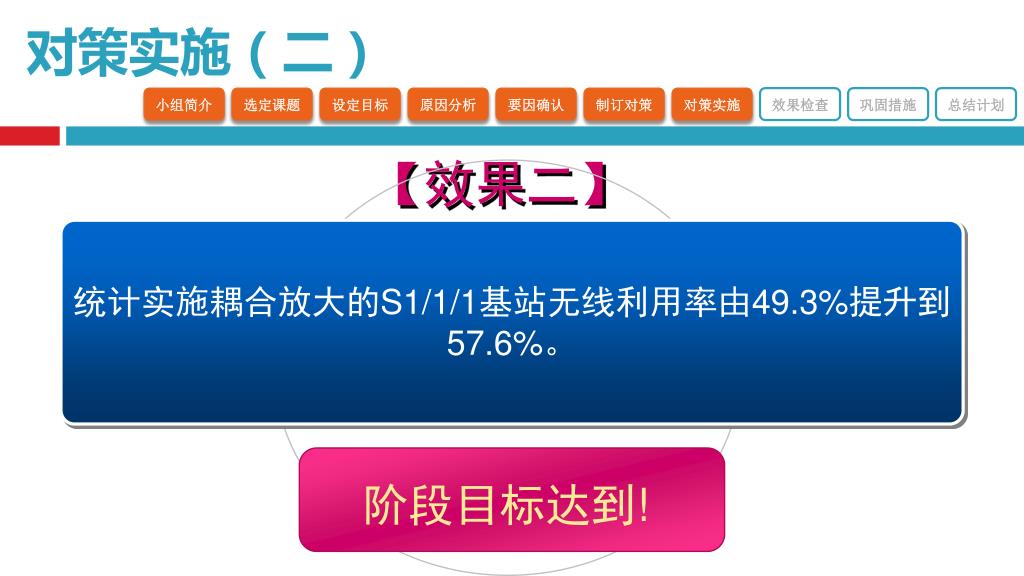

统计实施耦合放大的S1/1/1基站无线利用率由49.3%提升到57.6%。统计实施耦合放大的S1/1/1基站无线利用率由49.3%提升到57.6%。阶段目标达到! 对策实施（二）小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划【效果二】

T R 对策实施（三）小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划 1、山体和建筑物阻挡导致信号弱的分析 2、多载波放大器通过在被阻挡乡村基站上增加多载波放大器，提高“T”值从而提高“R”值。本次选取都匀、惠水、罗甸3个县（市）的5个乡镇基站作为试点，试验结果显示覆盖电平平均提高6.8dB。 R=T-自由空间传播损耗-绕射损耗当有山体和建筑物阻挡的情况，电磁波被反射回基站侧或被山体和建筑物吸收，因此手机接收到的主要为绕射信号。绕射损耗是电磁波再绕射点四处扩散，绕射波覆盖除障碍物外的所有方向，这种扩散损耗最为严重，因此导致信号弱。

对策实施（三） 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划 3、室内分布外泄 4、压扩直放站压扩直放站使用低频段发射，波长较长绕射损耗小，因此可以在受山体阻挡严重的农村收到施主的信号，这样就大大降低了绕射损耗，提高了R值。本次选取平塘、惠水、罗甸3个县（市）共12个弱信号区域做为压扩直放站试点，试验结果显示覆盖电平平均提高21.2dB。通过将室内分布信号直接引到室外覆盖受建筑物阻挡区域，减少了绕射损耗，提高“R”值。从室内分布系统引出室外覆盖天线减少绕射损耗

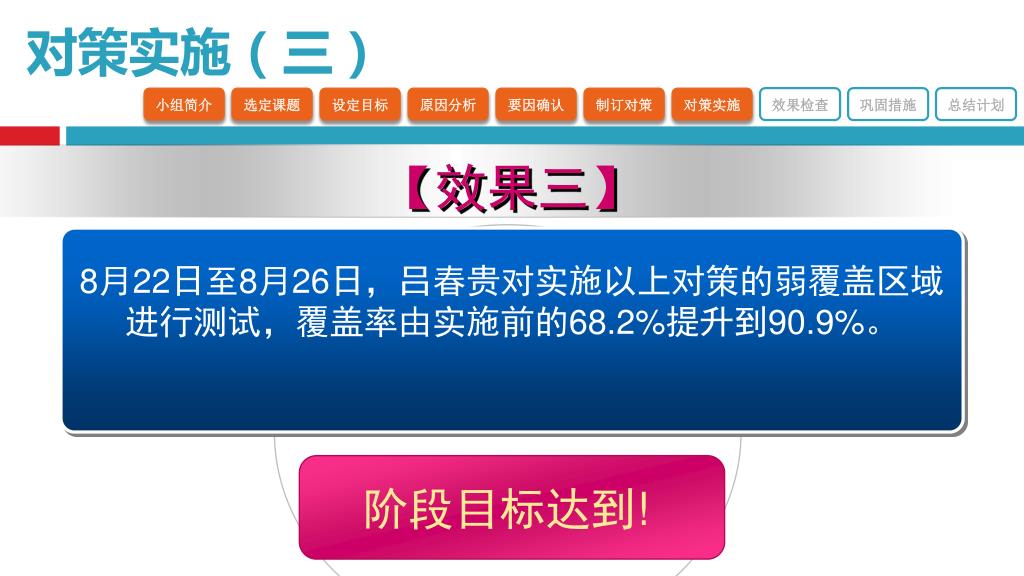

8月22日至8月26日，吕春贵对实施以上对策的弱覆盖区域进行测试，覆盖率由实施前的68.2%提升到90.9%。8月22日至8月26日，吕春贵对实施以上对策的弱覆盖区域进行测试，覆盖率由实施前的68.2%提升到90.9%。阶段目标达到! 对策实施（三）小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划【效果三】

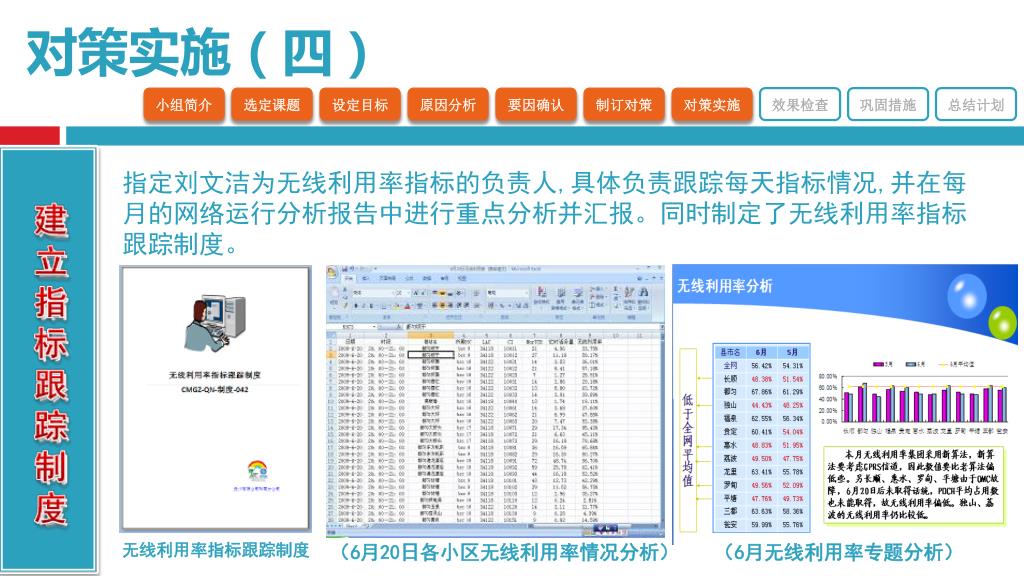

对策实施（四） 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划指定刘文洁为无线利用率指标的负责人,具体负责跟踪每天指标情况,并在每月的网络运行分析报告中进行重点分析并汇报。同时制定了无线利用率指标跟踪制度。无线利用率指标跟踪制度（6月20日各小区无线利用率情况分析）（6月无线利用率专题分析）

建立了指标跟踪制度，做到实时跟踪、定时分析。建立了指标跟踪制度，做到实时跟踪、定时分析。阶段目标达到! 对策实施（四）小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划【效果四】

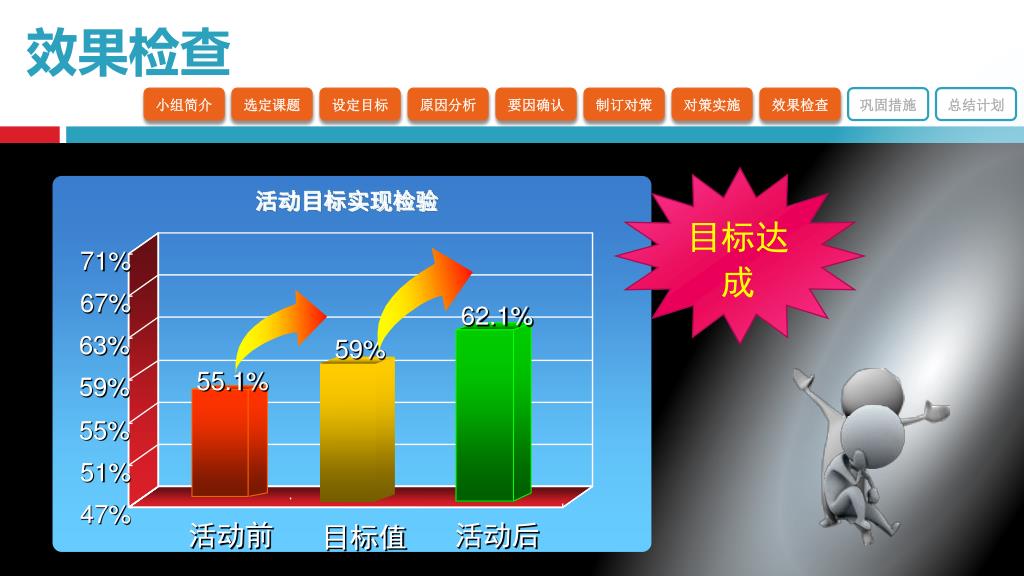

活动目标实现检验 目标达成 71% 67% 63% 59% 55% 51% 47% 活动前活动后效果检查小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划 55.1% 59% 62.1% 目标值

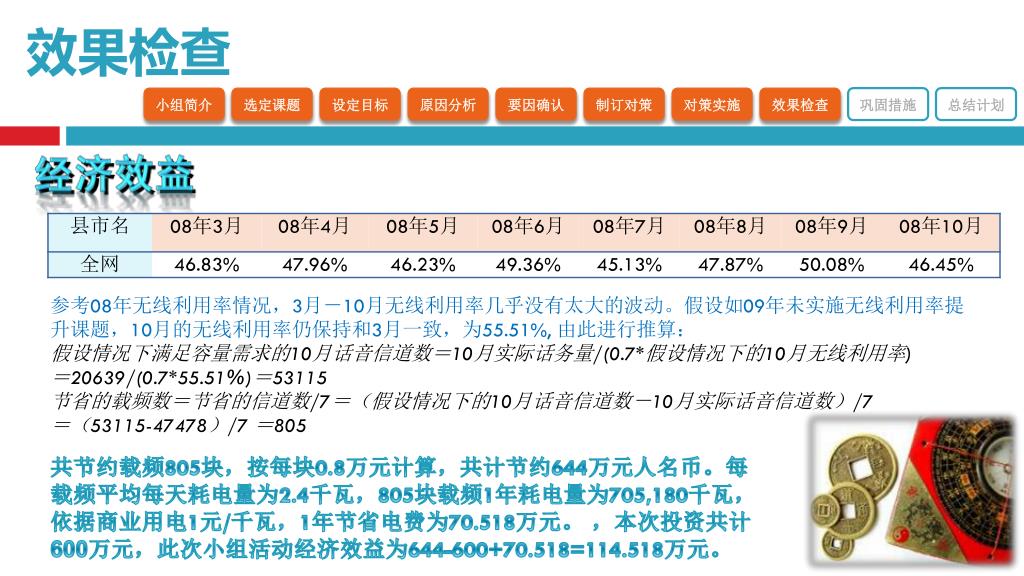

效果检查 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划参考08年无线利用率情况，3月－10月无线利用率几乎没有太大的波动。假设如09年未实施无线利用率提升课题，10月的无线利用率仍保持和3月一致，为55.51%, 由此进行推算：假设情况下满足容量需求的10月话音信道数＝10月实际话务量/(0.7*假设情况下的10月无线利用率) ＝20639/(0.7*55.51%)＝53115 节省的载频数＝节省的信道数/7＝（假设情况下的10月话音信道数－10月实际话音信道数）/7 ＝（53115-47478）/7 ＝805 共节约载频805块，按每块0.8万元计算，共计节约644万元人名币。每载频平均每天耗电量为2.4千瓦，805块载频1年耗电量为705,180千瓦，依据商业用电1元/千瓦，1年节省电费为70.518万元。，本次投资共计600万元，此次小组活动经济效益为644-600+70.518=114.518万元。

效果检查 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划分析能力团队凝聚力 2 4 课题前4课题后8 课题前4课题后6 进取精神 QC工具运用 2 4 课题前3课题后7 课题前5课题后7 经济意识节能减排意识 2 4 课题前5课题后7 课题前4课题后8

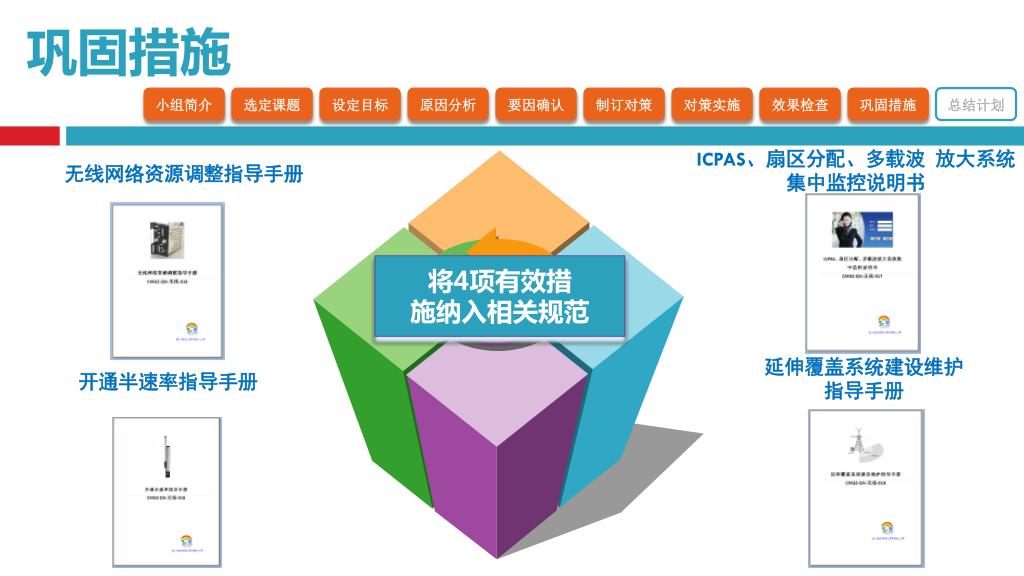

巩固措施 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划 ICPAS、扇区分配、多载波放大系统集中监控说明书无线网络资源调整指导手册将4项有效措施纳入相关规范延伸覆盖系统建设维护指导手册开通半速率指导手册

巩固措施 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划巩固期无线利用率一直稳定在62%以上，超过目标值 62.10% 62.19% 62.06% 62.09% 目标要求实际值 2009年9月 2009年10月 2009年11月 2009年12月

下一步计划 小组简介选定课题设定目标原因分析要因确认制订对策对策实施效果检查巩固措施总结计划无线利用率得到了提升，更重要的是我们总结了一系列提升无线利用率的方法。至此，对无线利用率提升的研究告一段落，我们将乘胜追击，开展下一课题：“提升农村基站覆盖率”。巩固期内港珠澳大桥施工路线TD可视电话掉话率 “将QC活动进行到底”

2010 年 6 月都匀
