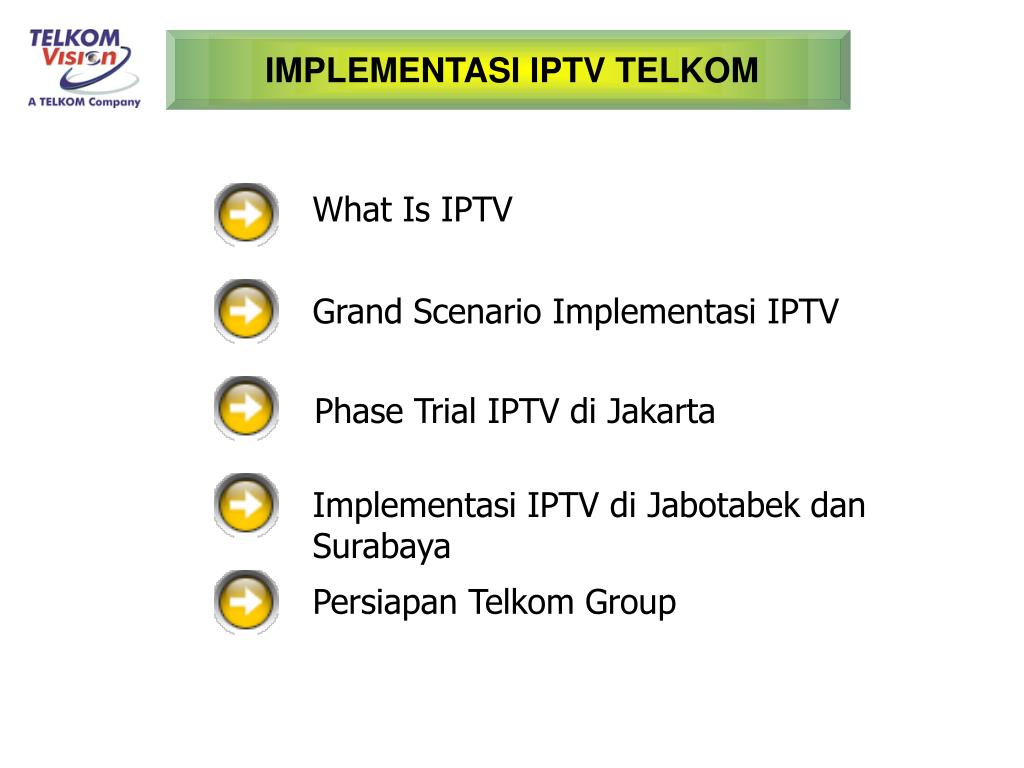

  1. IMPLEMENTASI IPTV TELKOM What Is IPTV Grand Scenario Implementasi IPTV Phase Trial IPTV di Jakarta Implementasi IPTV di Jabotabek dan Surabaya Persiapan Telkom Group

  2. What is IPTV ? • IPTV merupakan layanan Video atau TV yang disalurkan melalui media yang berbasis IP misalnya jaringan xDSL / Speedy dengan format MPEG 2 atau MPEG 4 • IPTV merupakan pelengkap layanan eksisting pada jaringan xDSL / Speedy. • IPTV tidak seperti TV biasa yang ditransmisikan secara broadcast melalui Kabel, Satelit atau transmisi terestrial; • IPTV menyediakan layanan bagi para pelanggan berupa program-program TV interaktif dengan kualitas tinggi dan konten-konten hiburan melalui jaringan Broadband IP (Internet Protocol networks); • IPTV juga memungkinkan video hiburan interaktif, misalnya VoD, nPVR dan TV siaran tunda (Time-Shift TV); • Juga memungkinkan untuk menyediakan sejumlah layanan nilai tambah, seperti Web, e-mail, game on line dan lain-lain.

  3. Komponen perangkat IPTV : • TV Headend; • IPTV middleware; • VoD system; • Media content protection system CA/DRM); • DSLAM; • IP STB(Set Top Box);

  4. Layanan Broadcast : Broadcast TV Audio channel nVoD / PPV Layanan Interactive Interactive Information Interactive TV Online Gambling Online subscription Online bill enquiry Game WEB E-mail TV-commerce Jenis Layanan IPTV • Layanan On Demand Video on Demand Music on Demand nPVR Siaran tunda TV (Time-shift TV)

  5. IP CORE Arsitektur jaringan IPTV Telecom OSS/BSS Mediator TV Portal Content Processor CASCADE STB HG IP Multicast IPTV Middleware IPTV Service and Subscriber Management System TV Headend Live TV Provisioning System BRAS/ER Home Network STB & HG DSLAM Video Streaming Server and CDN management STB HG IP Unicast CA/DRM Content protection System VOD/nPVR System VOD/nPVR Provisioning System HG : Home Gateway STB : Set Top Box

  6. Komponen sistem IPTV 1. TV Headend : Content Processor • Terdiri atas perangkat MPEG Encoder, IRD (Integrated Reciver Decoder), A/V router dan kelengkapannya. • TV Headend menyediakan konten-konten dengan format MPEG2 or MPEG4 AVC/H.264 Live TV contents to STB. TV Headend Live TV Provisioning System • TV Headend menerima, demodulasi dan decrypt konten video dan audio dari berbagai sumber (Satelit, terestrial, studio dan media penyimpan/storage) dan • Mengkonvert konten-konten melalui teknik kompresi kedalam bentuk IP multicast yang dikapsuli dengan format MPEG streaming. • Encoder, bagian inti dari Headend, mengimplementasikan real-time encoding dan transcoding MPEG2 dan MPEG4 AVC/H.264 melalui hardware, juga rate shaping, rate converting dan kapsulisasi IP.

  7. Komponen sistem IPTV 2. IPTV Middleware : Telecom OSS/BSS • Middleware bekerja sebagai platform inti sistem IPTV. • implementasinya mencakup seluruh bagian manajemen IPTV : penyedia TV-Portal/EPG, manajemen pelanggan, pelayanan, channel/ paketisasi dan program bersama fungsi charging dan statistik layanan. Mediator TV Portal CASCADE@ IPTV Middleware IPTV Service and Subscriber Management System • The Middleware menyediakan API interfaces untuk diintegrasikan dengan OSS sehingga membantu operator melayani IPTV dalam skala besar dengan cara lebih cepat. • Dapat berintegrasi dengan sistem VoD, Headend, CA/DRM, STB dan mewujudkan jaringan layanan yang dijabarkan otomatis serta akses yang dikontrol pelanggan.

  8. Customer Relationship Management EPG Management Production Support • Layanan Pelanggan perorangan. • Target marketing • Manajemen Channel detail • Manajemen Channel program • System auditing • System monitoring Audit/Billing Management Subscriber Management System (SMS) • Account auditing • Manajemen tunggakan billing account • Manajemen laporan • Interface ke pelanggan • Manajemen profil pelanggan • Manajemen iuran langganan Mediator Mediator dalam Middleware Fungsi Mediator dalam Middleware Product Management • Manajemen Live TV Channel • Manajemen harga/ rencana Marketing • Manajemen VOD • Manajemen nPVR/TSTV s

  9. Komponen sistem IPTV 3. Sistem VoD : • IPTV berintegrasi penuh dgn sistem VoD, yg dpt meningkatkan layanan audio/video on demand. • Sistem VoD terdiri atas Streaming Server dan sistem manajemen distribusi konten ke jaringan (CDN=Content Distribution network). Video Streaming Server and CDN management VOD/nPVR System VOD/nPVR Provisioning System • Sistemnya harus di adopsi utk men-deliver VoD, nPVR dan siaran tunda TV (Time-shift TV) jika diintegrasikan dgn Middleware. • Sistem ini menunjang bentuk distribusi CDN yg memungkinkannya untuk mendistribusikan konten-konten secara cerdas dan menjangkau lokasi secara fleksibel bagi kluster server pusat dan kluster server ujung, sehingga memfasilitasi penjabaran VoD skala besar.

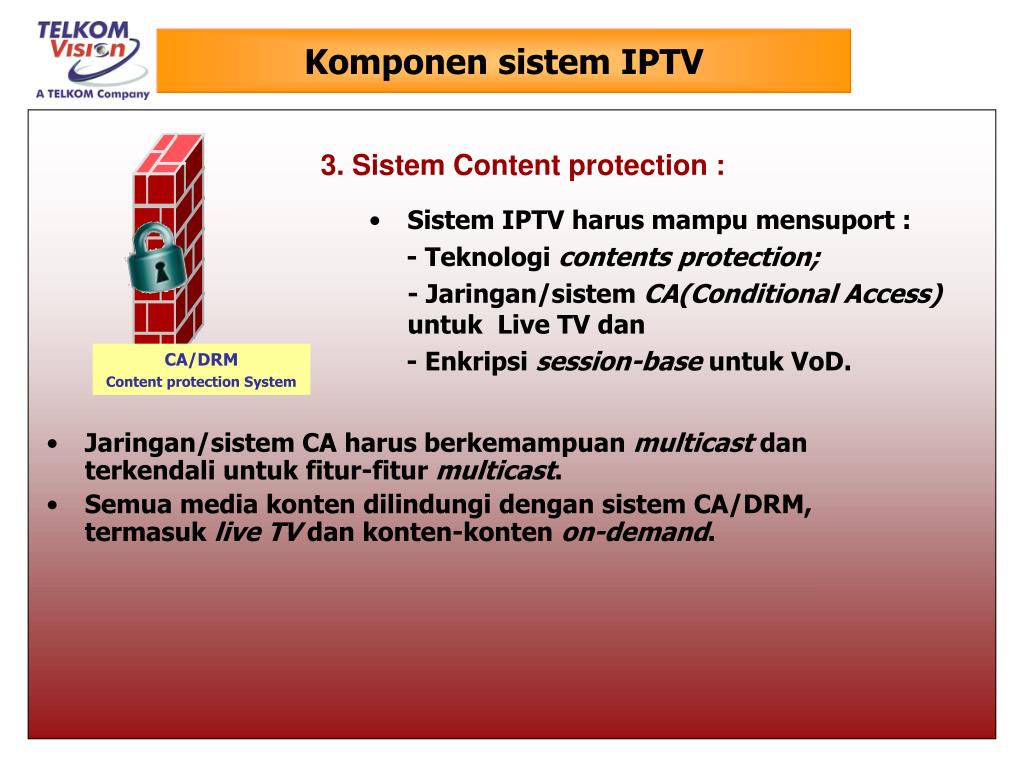

  10. Komponen sistem IPTV 3. Sistem Content protection : • Sistem IPTV harus mampu mensuport : - Teknologi contents protection; - Jaringan/sistem CA(Conditional Access) untuk Live TV dan - Enkripsi session-base untuk VoD. CA/DRM Content protection System • Jaringan/sistem CA harus berkemampuan multicast dan terkendali untuk fitur-fitur multicast. • Semua media konten dilindungi dengan sistem CA/DRM, termasuk live TV dan konten-konten on-demand.

  11. Komponen sistem IPTV 4. DSLAM dalam sistem CA Entitlement Flow : Video Source Content Delivery Video STB 4. Channel Request 3. Entitlement Message NMS DSLAM Network CA 5. Grant or Reject 2a. Entitlement Message 2b. Billing Data Mediator TV Portal BOSS 1a. Subscription 1b. Subscription DSLAM controls what subscriber can watch. Grant or reject channel switching based on subscriber entitlement. Jack, package 1: ch1, ch3 Mike, package 2:, ch2, ch3

  12. EC627 EC623 EC626 Component of IPTV system 5. EchoLife IP Set Top Box Series • MPEG1 & MPEG2 MP@ML video decode • 10/100BaseT Ethernet • Multicast TV (IGMP) and VOD • PPPOE and DHCP • Embedded WEB Browser (HTML and JavaScript) • IR Remote Control • Composite video output EchoLife STB series • MPEG4 AVC/H.264 MP@L3 video decode • 10/100BaseT Ethernet • Multicast TV (IGMP) and VOD • PPPOE and DHCP • Embedded WEB Browser (HTML and JavaScript) • IR Remote Control • S-Video and YUV video output • MPEG4 AVC/H.264 MP@L3 video decode • 10/100BaseT Ethernet • Multicast TV (IGMP) and VOD • PPPOE and DHCP • Embedded WEB Browser (HTML and JavaScript) • IR Remote Control • SCART video/audio output

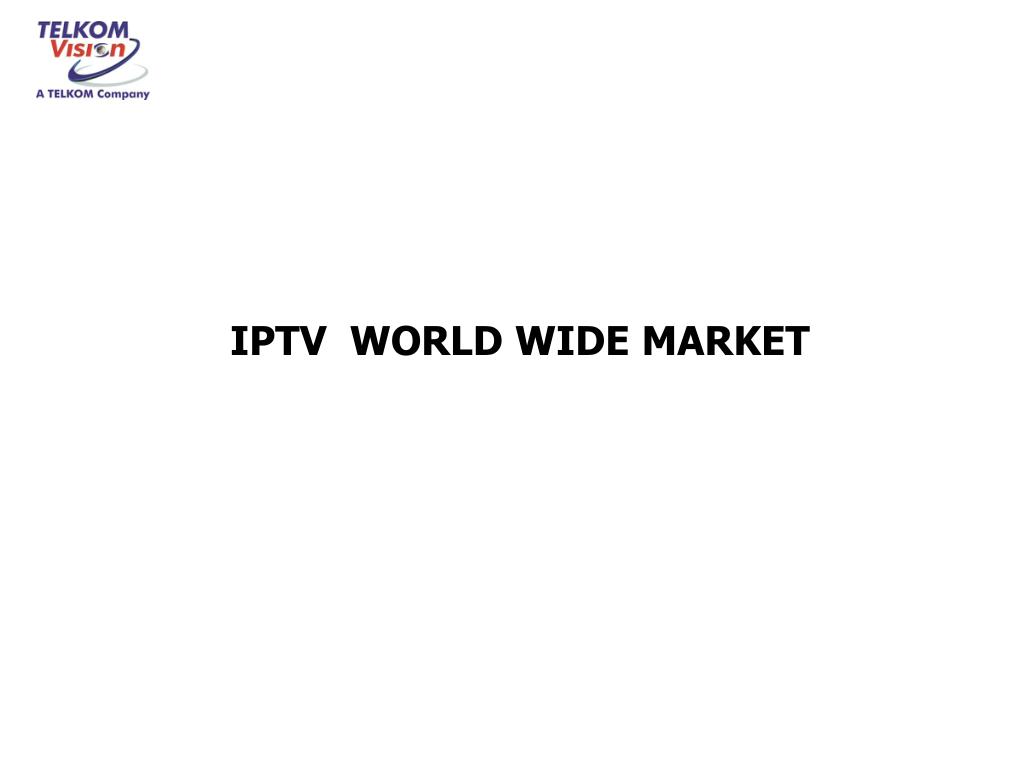

  13. IPTV WORLD WIDE MARKET

  14. Proyeksi Pasar Global Ramalan Pelanggan IPTV Global Juta 40 30 20 10 0 2005 2006 2007 2008 2009 2010 • Jumlah Pelanggan tahun 2005 sekitar 1.6 Juta • Tahun 2010 diproyeksikan mencapai 37.8 Juta Pelanggan • Berdasarkan Multimedia Research Group, Pendapatan IPTV akan naik dari US$ 635 Juta di tahun 2004 menuju US$ 7.2 Milyar ditahun 2008

  15. IPTV di Regional Asia Pasific Hong Kong • PCCW NOW Broadband TV ( dengan 500.000 pelanggan IPTV ) • HK Broadband ( Pay TV ) • HGC ( Pay TV ) Taiwan - Chunghwa Telecom ( Pay TV / VoD ) Korea Selatan • KT – VoD ( Pay TV menyusul ) • Hanaro ( VoD ) Jepang - Softbank ( VoD ) Thailand • TRUE • TT & T • TOT Singapore - SINGTEL Pakistan - PTCL Operator menambahkan layanan Video dan Internet High Speed untuk meningkatkan loyalitas pelanggan dalam menghadapi kompetisi tripple play

  16. IPTV di Eropa dan Amerika • Itali - Penetrasi Broadband 11 %, 67 % dikuasai Telecom Itali dan FasWeb 12%. FasWeb mencapai 400.00 pelanggan dengan 190.000 pelanggan IPTV. • Perancis - FREE , menawarkan harga US$ 39 untuk full tripple play hingga mendapatkan 1.064.000 pelanggan , 75.000 diantaranya pelanggan TV • Canada - Bell dan Sask Tel menawarkan Video over broadband • USA - Quest dan SBC juga menawarkan Video over broadband

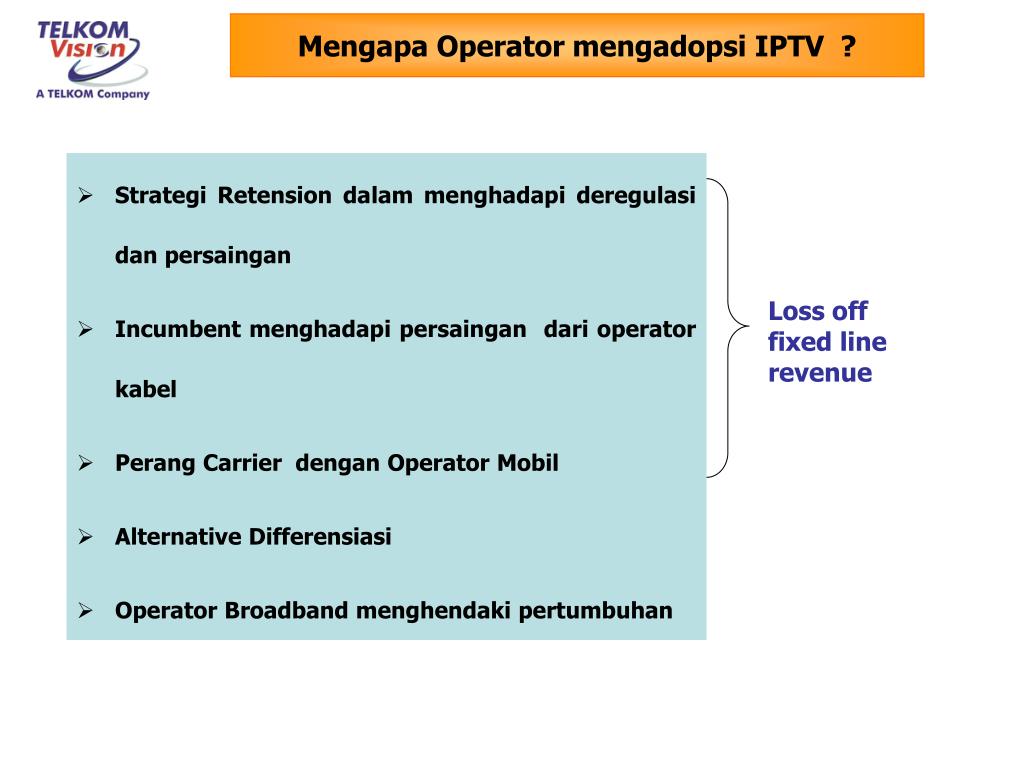

  17. Mengapa Operator mengadopsi IPTV ? • Strategi Retension dalam menghadapi deregulasi dan persaingan • Incumbent menghadapi persaingan dari operator kabel • Perang Carrier dengan Operator Mobil • Alternative Differensiasi • Operator Broadband menghendaki pertumbuhan Loss off fixed line revenue
