Fortøyning av stålanlegg

Fortøyning av stålanlegg. Alle bunnfortøyninger kontrolleres/skiftes før nytt utsett. Alle beskrivelser i denne prosedyren er minimumskrav, spesielle forhold på den enkelte lokalitet kan sette større krav. Sidefortøyning. Maks visning 6 grader. 3 x dybde. kjetting. Sjakkel 6,5 t. sjakkel.

marla
Télécharger la présentation

Fortøyning av stålanlegg

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Fortøyning av stålanlegg • Alle bunnfortøyninger kontrolleres/skiftes før nytt utsett. • Alle beskrivelser i denne prosedyren er minimumskrav, spesielle forhold på den enkelte lokalitet kan sette større krav.

  2. Sidefortøyning Maks visning 6 grader 3 x dybde kjetting Sjakkel 6,5 t sjakkel kause tau Hanefot 16mm kjetting 3m 12m 32mm tau 3-7 m kjetting 16 mm Sjakkel 6,5 t Kjetting, sjakkel og bolt skal være sertifisert. Bolt, loddsett eller anker Behov:16mm halvlang kjetting (alloy) 12 – 16m 6,5t SWL redpin sjakkel 7 stk 2t SWL redpin sjakkel 1 stk 40 mm kause 4 stk 40 mm tau avhenger av dybde 40t MBL øyebolt for gysemasse 1 stk Oppdriftsbøye CB 680 1 stk

  3. Maks visning 6 grader 3 x dybde Sjakkel 6,5 t Hanefot/enkel 16mm kjetting 3m 12m 40mm tau 3-7 m kjetting 19 mm Sjakkel 8,5 t Endefortøyning 16mm kjetting, 6,5t sjakkel 16mm kjetting Behov:16mm halvlang kjetting alloy 8-9m 19mm kjetting alloy 3-7m 2t SWL redpin sjakkel 1 stk 6,5t SWL redpin sjakkel 5 stk 8,5t SWL redpin sjakkel 2 stk 40 mm kause 4 stk 40 mm tau avhenger av dybde 40 t MBL bolt 1 stk Oppdriftsbøye CB1100 1stk Sjakkel 8,5t

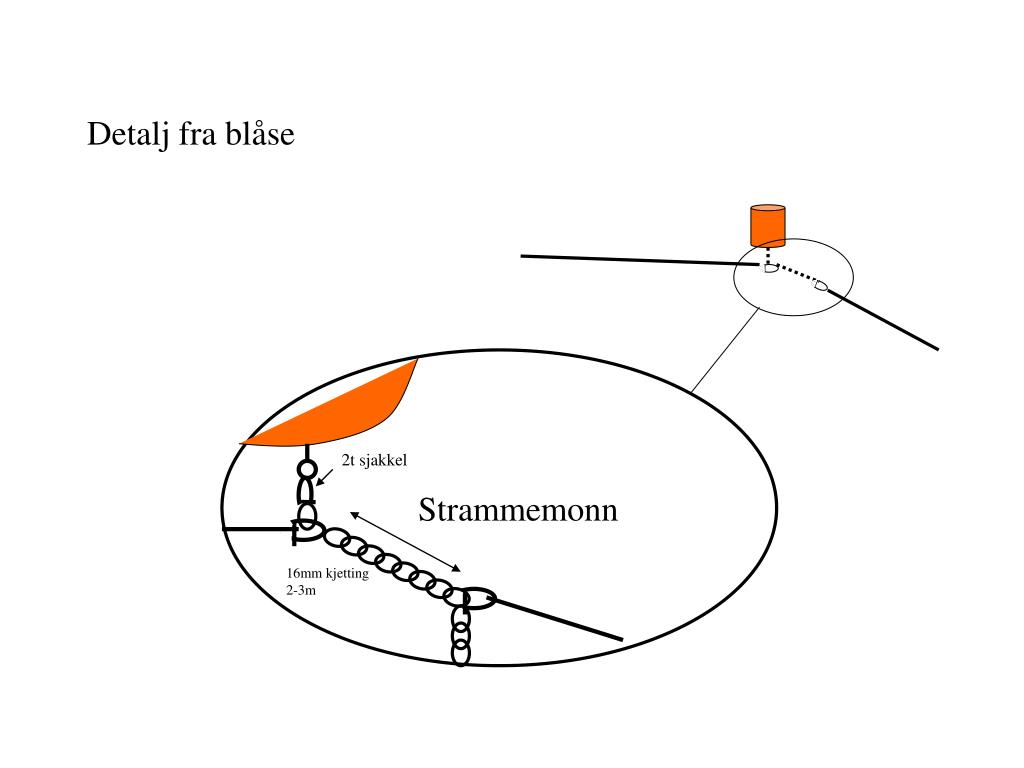

  4. Detalj fra blåse 2t sjakkel Strammemonn 16mm kjetting 2-3m

  5. 6,5t sjakkel 12m 16mm kjetting 3-4m 16mm kjetting 6,5t sjakkel 6,5t sjakkel Lodd 2 – 3 tonn Loddsett sidefortøyning

  6. 8,5t sjakkel 12m 19mm kjetting 6,5t sjakkel 3-4m 16mm kjetting 6,5t sjakkel 6,5t sjakkel Lodd 2 – 3 tonn Loddsett endefortøyning
