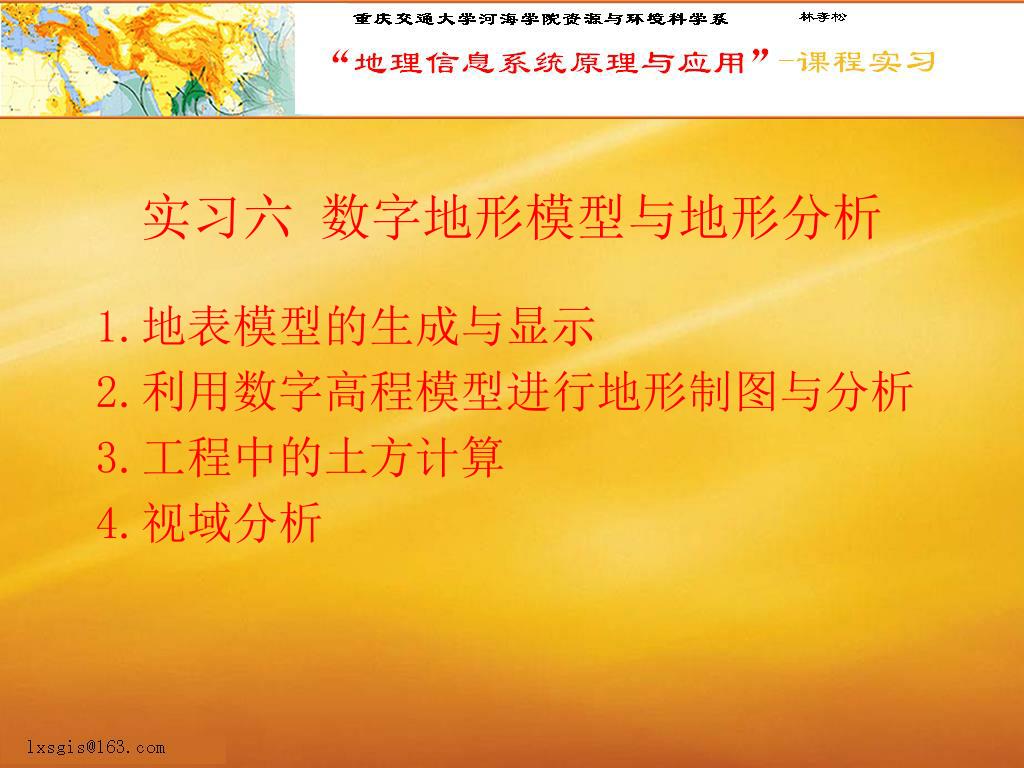

1. 实习六 数字地形模型与地形分析 1.地表模型的生成与显示 2.利用数字高程模型进行地形制图与分析 3.工程中的土方计算 4.视域分析

2. 1.地表模型的生成与显示 • 所需数据：Spot.shp，150个高程点数据；Bound.shp，该高程点数据的边界；Dsg_hgt.shp，3266个高程点数据；bldg.dwg、road.dwg和water.dwg，三个CAD设计数据，分别为建筑物、道路和水系等。 • 本习作主要包括五个部分：①由点状要素产生不规则三角网；②不规则三角网和距离倒数权重法插值比较；③建立设计场地的三角网高程模型；④在场地上添加其他要素；⑤三维显示。

3. ①由点状要素产生不规则三角网 • 启动系统并加载3D分析扩展模块。

4. 打开一个新视图，将Spot.shp和Bound.shp加到视图中，并从视图下拉菜单中选择属性，将地图单位设置为米。打开一个新视图，将Spot.shp和Bound.shp加到视图中，并从视图下拉菜单中选择属性，将地图单位设置为米。

6. 激活专题“Spot.shp”，选择菜单Surface/Create TIN from Features…，在弹出的对话框中按以下设置：

7. 按OK键后，继续在弹出的对话框中按以下设置保存创建的TIN数据为Height_tin：按OK键后，继续在弹出的对话框中按以下设置保存创建的TIN数据为Height_tin：

8. 按OK键继续，系统根据高程样本点产生不规则的三角网络，构成三维地面模型。其专题名称为Height_tin。按OK键继续，系统根据高程样本点产生不规则的三角网络，构成三维地面模型。其专题名称为Height_tin。

9. 打开Height_tin的图例编辑器，在弹出的对话框中按以下设置：打开Height_tin的图例编辑器，在弹出的对话框中按以下设置：

10. 单击Apply按钮执行，关闭图例编辑器。观察TIN模型的网络形状：单击Apply按钮执行，关闭图例编辑器。观察TIN模型的网络形状：

11. 激活专题Height_tin，选用菜单Surface/Create Contours…，在弹出的对话框中按以下设置：

13. ②不规则三角网和距离倒数权重法插值比较 • 从文件菜单中加载（栅格）空间分析扩展模块。

14. 激活专题“Spot.shp”，选用菜单Surface/Interpolate Grid…，在弹出的对话框重按以下设置：

18. 下图中是距离倒数权重法和不规则三角网产生的等高线比较。一般情况下，不规则三角网（其生成的等高线为图中绿色）比较符合地形特征。下图中是距离倒数权重法和不规则三角网产生的等高线比较。一般情况下，不规则三角网（其生成的等高线为图中绿色）比较符合地形特征。

19. ③建立设计场地的三角网高程模型 • 关闭View1，新建一个视图View2。将Dsg_hgt.shp添加到视图2。

20. 选用菜单View/Properties…,在出现的对话框中按以下图示选择：选用菜单View/Properties…,在出现的对话框中按以下图示选择：

21. 激活“Dsg_hgt.shp”专题，选择菜单Surface/Create TIN from Features…，在弹出的对话框重按以下设置：

22. 按OK键，系统根据高程点产生不规则三角网络，构成三维地面模型。（见后页图）按OK键，系统根据高程点产生不规则三角网络，构成三维地面模型。（见后页图）

24. ④在场地上添加其他要素 • 选用菜单File/Extension,加载Cad Reader模块,

25. 选用菜单View/Add Theme…, 将三个CAD数据源读入，CAD数据源图标是立体形状的，单击图标（即文件夹形状）后出现进一步选择哪类要素的提示，一般的提示为点（Point）、线（Line）、面（Polygon）、注记（Annotation）。

26. 这里增加的三个专题为： bldg.dwg 选Polygon，多边形，建筑物 road.dwg 选Line，线，道路 water.dwg 选Polygon，多边形，水面

27. ⑤三维显示 • 选用菜单View/3D Scene…，在弹出的对话框重选择Themes，按OK键后系统产生3D Scenes Themes Document：

28. 激活3D Scene的图例框，激活专题dsg_tin，选择菜单Theme/3D Properties…，，在弹出的对话框中按以下设置：

31. 对专题road.dwg作三维特性定义，其具体操作如下：对专题road.dwg作三维特性定义，其具体操作如下：

32. 对专题water.dwg作三维特性定义，其具体操作如下：对专题water.dwg作三维特性定义，其具体操作如下：

33. 观察各专题进行三维专题特性定义设置后的效果：观察各专题进行三维专题特性定义设置后的效果：

34. 2.利用数字高程模型进行地形制图与分析 • 所需数据：高程格网plne；河流的SHAPE文件stream.shp。 • 本习作主要包括五个部分：①创建等高线专题图；②创建垂直剖面；③创建晕渲专题图；④创建坡度专题图；⑤创建坡向专题图。

35. ①创建等高线专题图 • 启动系统并加载3D分析和空间分析模块。

36. 打开一个新视图，加入格网源数据plne和河流文件streams.shp，点击复选框中的plne以显示高程格网，激活plne。打开一个新视图，加入格网源数据plne和河流文件streams.shp，点击复选框中的plne以显示高程格网，激活plne。

37. 按照下列步骤进行设置：

38. 点击Contours of Plne，画出新创建的等高线专题图。

39. ②创建垂直剖面 • 激活Streams.shp，打开专题属性表

41. 关闭属性表，回到视图界面。进行下列步骤：

44. 关闭视图，回到工程窗口界面，新建一个图版。关闭视图，回到工程窗口界面，新建一个图版。

46. ③创建晕渲专题图 • 关闭图版，回到原先的视图（View1），激活plne。

48. ④创建坡度专题图 • 激活plne。

49. 生成坡度专题图
