  1. Laboratório de Programação Ceça Moraes Março/10

  2. Conteúdo • Definição de Requisitos • Linguagem de Modelagem de Dados - UML • Diagrama de Caso de Uso

  3. RequisitosDefinições • Requisitos servem para estabelecer um conjunto de objetivos gerais do sistema • Tipos: • Requisitos funcionais gerais: funções básicas • Propriedades do sistema: não-funcionais

  4. Requisitos e Casos de Uso • O modelo de casos de uso é uma representação das funcionalidades do sistema e dos elementos externos ao sistema que interagem com estas funcionalidades • O modelo de casos de uso modela os requisitos funcionaisdo sistema

  5. Casos de Uso • O diagrama da UML utilizado na modelagem de casos de uso é o diagrama de casos de uso • Técnica de modelagem idealizada por Ivar Jacobson, na década de 1970 • Posteriormente, a notação de casos de uso foi adicionada à UML

  6. Casos de Uso • Este modelo direciona diversas das tarefasposteriores do ciclo de vida do sistema de software • Codificação, Testes • Além disso, o modelo de casos de uso induz os desenvolvedores a moldaro sistema de acordo com necessidades do usuário

  7. Componentes do Modelo • O modelo de casos de uso de um sistema é composto de: • Casos de uso • Atores • Relacionamentos entre os elementos anteriores

  8. Atores • Elemento externo que interage com o sistema. • externo: atores não fazem parte do sistema. • interação: um ator troca informações com o sistema • Casos de uso representam uma seqüência de interações entre o sistema e o ator • troca de informações entre eles • Normalmente um ator inicia a seqüência de interações com o sistema

  9. Localizar atores

  10. AtoresCategorias • Pessoas • Empregado, Cliente, Gerente, Almoxarife, Vendedor • Organizações • Empresa Fornecedora, Agência de Impostos, Administradora de Cartões • Outros sistemas • Sistema de Cobrança, Sistema de Estoque de Produtos • Equipamentos • Leitora de Código de Barras, Sensor

  11. AtoresExemplos • Sistema Bancário • Cliente, gerente, caixa, diretores... • Hospital • Paciente, atendentes, profissionais de saúde, gerência,... • Caixa eletrônico • Cliente, Banco, .... • Compras, vendas e estoque • Comprador, fornecedor, almoxarifado, vendedor, cliente, ...

  12. Casos de Uso • Um caso de uso é uma seqüência de ações realizada por um sistema que produz um resultadode valor observável para determinado ator • Todos os casos de uso juntos devem descrever a funcionalidade completa do sistema (requisitos) • Atoressão fundamentais para a descoberta dos casos de uso

  13. Para cada ator.... Identificar Casos de Uso

  14. Atores x Casos de Uso • Criar interações: passo de modelagem dos caso de uso • Diagrama de casos de uso • Uma associação de comunicação é uma associação entre uma classe de atore uma classe de caso de uso, que indica haver interação entre elas • Um ator se comunicacom os casos de uso por vários motivos, por exemplo: • Para iniciar um caso de uso • Para solicitar dados do sistema • Para alterar os dados armazenados no sistema

  15. Atores x Casos de Uso

  16. Atores x Casos de Uso

  17. Atores x Casos de UsoRelacionamentos • A UML define diversos tipos de relacionamentos no modelo de casos de uso: • Comunicação • Inclusão • Extensão • Generalização

  18. RelacionamentosRelacionamentos • Comunicação • Inclusão • Extensão • Generalização

  19. Comunicação • Representa a informação de quais atoresestão associados a que casos de uso • O fato de um ator estar associado a um caso de uso significa que esse ator interage(troca informações) com o sistema • Um ator pode se relacionar com mais de umcaso de uso • É o mais comum dos relacionamentos

  20. Comunicação

  21. Comunicação

  22. RelacionamentosRelacionamentos • Comunicação • Inclusão • Extensão • Generalização

  23. Inclusão • Um relacionamento de inclusão é aquele que • Associa um caso de uso base a um caso de uso de inclusão • O comportamento definido para o caso de uso de inclusão éinseridode forma explícita no comportamento definido para o caso de uso base • Servem para fatorar: • separar comportamento complexo do caso de uso ou; • comportamento que não faz parte do propósito principal do caso de uso a fim de diminuir a complexidade do fluxo de eventos

  24. Inclusão • Existe apenas entre casos de uso • Quando dois ou mais casos de uso incluem uma seqüência de interações comum, esta seqüência comum pode ser descrita em um outro caso de uso (de inclusão) • Este caso de uso comum: • Evita a descrição de uma mesma seqüência mais de uma vez

  25. Inclusão

  26. RelacionamentosRelacionamentos • Comunicação • Inclusão • Extensão • Generalização

  27. Extensão • Um relacionamento de extensão • Associa um caso de uso de extensão a um caso de uso base • O comportamento definido para o caso de uso de extensão pode ser inserido no comportamento definido para o caso de uso de base • Criados para modelar comportamentos opcionais ou excepcionais • São executados somente face a certas condições • Casos de uso de inclusão são sempre executados

  28. Extensão • Sejam A e B dois casos de uso. • Um relacionamento de extensão de B para A indica que um ou mais dos cenários de A podemincluir o comportamento especificado por B • Neste caso, diz-se que B estende A • O caso de uso A é chamado de estendido e o caso de uso B de extensor

  29. Extensão • A execução do caso de uso B (extensor) depende de escolha do ator • Após a execução de B • O fluxo volta ao caso de uso principal, recomeçando logo após o ponto em que o extensor foi inserido

  30. Extensão

  31. RelacionamentosRelacionamentos • Comunicação • Inclusão • Extensão • Generalização

  32. Generalização • Uma generalização de casos de uso • É um relacionamento de um caso de uso filho com um caso de uso pai • O filho podeadotar todo o comportamentoe as característicasdescritas para o pai • Usado para relacionar um caso de uso mais especializado com um mais geral • Este relacionamento complica mais do que facilita e deve ser evitado

  33. Generalização

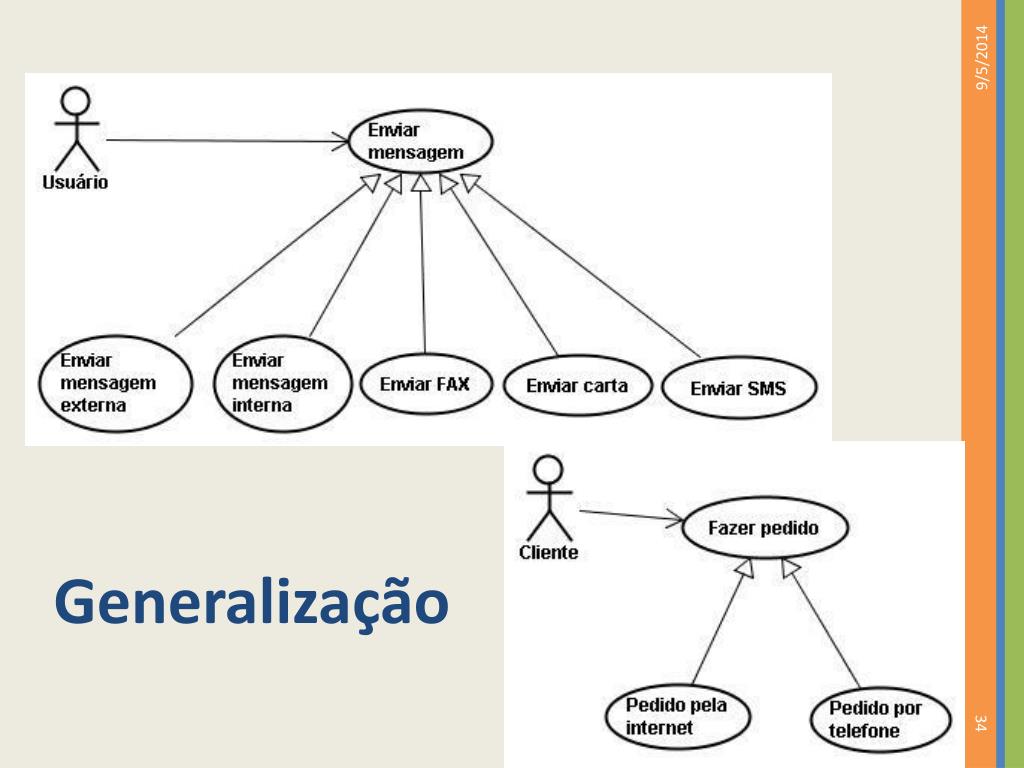

  34. Generalização

  35. Generalização de Atores • Na generalização de ator, o filho herda o papel que o paipode desempenhar em um caso de uso • Facilita a leitura do modelo de caso de uso

  36. Notação • Os relacionamentos de inclusãoe extensãosão representados por uma seta direcionada de um caso de uso para outro • A seta (tracejada) de um relacionamento de inclusão recebe o estereótipo <<include>> • A seta (tracejada) de um relacionamento de extensão recebe o estereótipo <<extend>> • A seta (sólida) de um relacionamento de generalização não recebe estereótipo

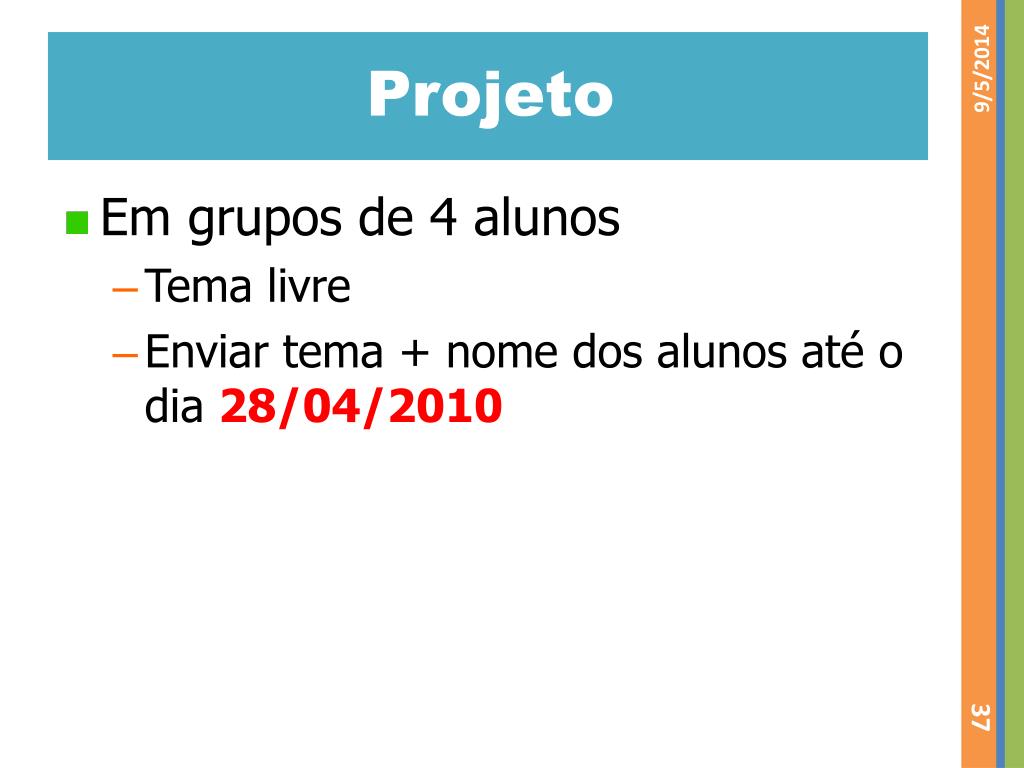

  37. Projeto • Em grupos de 4 alunos • Tema livre • Enviar tema + nome dos alunos até o dia 28/04/2010

  38. Projeto/Avaliação • Entregas dos seguintes artefatos: • Diagrama de casos de uso: 30/04/2010 • Especificação de casos de uso: 12/05/2010 • 1ª VA em 14/05/2010 • Prova de todo o assunto

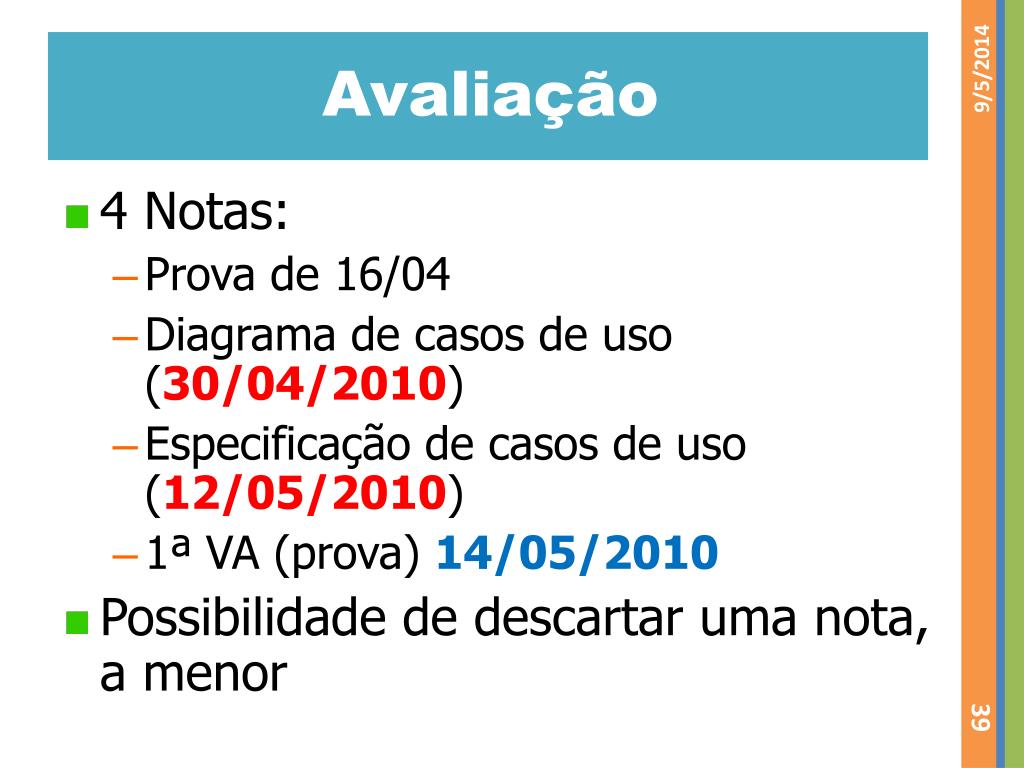

  39. Avaliação • 4 Notas: • Prova de 16/04 • Diagrama de casos de uso (30/04/2010) • Especificação de casos de uso (12/05/2010) • 1ª VA (prova) 14/05/2010 • Possibilidade de descartar uma nota, a menor
