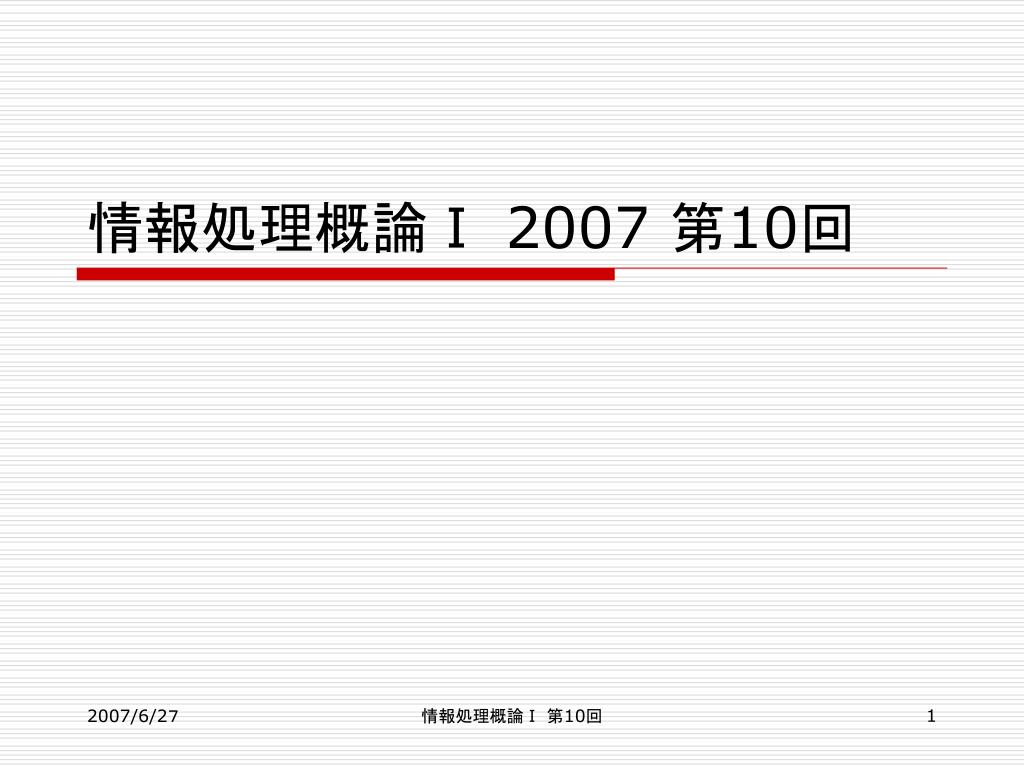

情報処理概論Ⅰ 2007 第10回 情報処理概論Ⅰ 第10回

前回の復習と今回の授業 • 前回の授業 • LaTeX2e • 数式作成 • 今回の授業 • LaTeX2e • 図の挿入情報処理概論Ⅰ 第10回

復習数式の表現方法1 ex: \sun\m_{i=0}^n x_i 情報処理概論Ⅰ 第10回

復習作成手順の復習文書作成 emacs item.tex 文書コンパイル platex item.tex 文書画面表示 xdvi item.dvi 文書印刷 dvips item.dvi 情報処理概論Ⅰ 第10回

図の挿入 • LATEXでは，他ソフトで作った図は，いったんファイルに保存し，挿入することができる • 取り込むことのできるファイル形式は，出力ソフトによって違う • 例えば，dviout for WindowsでEPS,EMF,PBM,BMPなどが扱える（プラグインを併用すればJPEG,PNGなども扱える）本授業では、PS形式を扱う情報処理概論Ⅰ 第10回

図の挿入 • 本授業では，graphicxパッケージでグラフィックスの取り込む方法を説明 dvipsはLATEXで最も標準的なドライバ（出力ソフト）の名前ここに適切な文章やコマンドを入力情報処理概論Ⅰ 第10回

図の挿入 情報処理概論Ⅰ 第10回

図と文字1 情報処理概論Ⅰ 第10回

図の位置 • 図が挿入される場所はLaTeX によって自動的に調整⇒\begin{figure} の後の [htbp] が参考にされる h：その部分（here） t：ページの上（top） b：ページの下（bottom） p：独立したページ ※上のものほど優先順位が高い。 [...]内に書く順番は任意 ([htbp]＝[tpbh]) • [htbp]と書いた場合には，まずその部分に図を張ろうとし，それがダメならページの上に，それがだめならページの下に，それでもだめなら独立したページに図を出力 • ページの下にしか出力したくない，といった場合には [b] と指定情報処理概論Ⅰ 第10回

図と文字2 情報処理概論Ⅰ 第10回

課題 • 図を使ったページを作成して下さい。必ず，図と本文を表示させて下さい。その他に，数式，表なども組み合わせましょう。本文と，図や表，数式とのレイアウトの関係を理解するのが目的です。 • 必ず学籍番号，名前を１行目に書き，A4 サイズ１枚で印刷してご提出下さい。情報処理概論Ⅰ 第10回
