Análisis de Flujo de Carga

Dada una red. Slack. Gen_1. Carga_2. Carga_1. P. P. G. Q. Q. G. V 0°. |V|. |V|. P. G. P. Q. Carga_4. Gen_2. Q. Carga_3. Análisis de Flujo de Carga. Presentación del problema. Mediante resolución de las ecuaciones de flujo de carga determino las siguientes incógnitas:.

misae
Télécharger la présentation

Análisis de Flujo de Carga

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Dada una red Slack Gen_1 Carga_2 Carga_1 P P G Q Q G V0° |V| |V| P G P Q Carga_4 Gen_2 Q Carga_3 Análisis de Flujo de Carga Presentación del problema Mediante resolución de las ecuaciones de flujo de carga determino las siguientes incógnitas: Barra Tensión Angulo ------Carga------ ---Generación--- Shunt Mag. grados MW MVAr MW MVAr MVAr Carga_1 1.001 -2.938 200.0 30.0 0.0 0.0 0.0 Carga_2 1.029 -3.427 200.0 20.0 0.0 0.0 0.0 Carga_3 1.009 -13.732 100.0 30.0 0.0 0.0 0.0 Carga_4 0.893 -23.205 400.0 100.0 0.0 0.0 0.0 Gen_1 1.050 -0.709 0 0 500.0 161.3 0.0 Gen_2 1.050 -11.968 0 0 200.0 174.8 0.0 Slack 1.000 0.000 0.0 0.0 340.1 -22.6 0.0 Luego aplicando en forma directa las ecuaciones de la red determino: Una vez resueltas las barras, mediante las ecuaciones fundamentales de circuitos, determino: Flujo en las líneas y pérdidas --Línea-- -Flujo en la línea- --Pérdidas-- desde hasta MW Mvar MVA MW Mvar Carga_1 Carga_3 134.416 -28.964 137.501 4.205 -2.128 Carga_2 4.336 -41.077 41.305 0.156 -17.693 Carga_2 Carga_4 242.202 86.285 257.113 14.930 64.411 Carga_1 -4.180 23.384 23.754 0.156 -17.693 . . . . . . . . . . . . . .

  2. Expresiones fundamentales de la red Vi yi1 V1 yi2 V2 . . . Ii yin Vn yi0

  3. Clasificación de las barras de la red • Las barras son clasificadas generalmente en tres tipos: • Barra Slack - Es tomada como referencia donde |V| y  son especificados, no aporta ecuaciones al algoritmo, si no que una vez calculados los |V| y  en el resto de las barras, se calcula Pslack y Qslack : • Barra de carga - o barra PQ, se especifica la potencia activa y reactiva, el módulo y la fase de las • tensiones son desconocidas, y se calculan resolviendo el siguiente set de ecuaciones • no lineares: • Barra de generación- o barra PV o barras de tensión controlada, se especifican el módulo de la • tensión y la potencia activa, debiendose determinar la fase de la tensión y • la potencia reactiva.Los límites de la potencia reactiva son también • especificados. Se aplica entonces una única ecuación por barra para el • cálculo de la fase de la tensión: una vez calculadas todas los módulos y fases de las tensiones de todas las barras (o sea convergió algoritmo Newton-Raphson), se calcula Q en todas las barras PV: si se viola el límite inferior o superior en alguna/s barras se puede tomar alguna de las siguientes acciones correctivas: 1 - fijar Q=Qlim y liberar la tensión (transformar en una barra PQ) y vuelvo a entrar en el algoritmo N-R. 2 - Aumentar (o disminuir) un escalón porcentual el módulo de la tensión y vuelvo a entrar en el algoritmo N-R).

  4. Datos de entrada para resolver el flujo de carga Dada una red Slack Gen_1 Carga_2 Carga_1 P P G |V| Q Q G V0° P Q P |V| P Q G P Q Carga_4 Gen_2 Q Carga_3 % Datos de archivo de entrada tomados del Gross, pag. 244 % % DATOS DE BARRA % CARGA GENERACION min max Shunt Shunt % BARRA TENSION MW MVAR MW MVAR MVAR MVAR MVAr SUCEPTANCIA SL Slack 1 0 0 0 0 0 0 0 0 PQ Carga_1 1 200 30 0 0 0 0 0 0 PV Gen_1 1.05 60 8 500 0 0 0 0 0 PQ Carga_2 1 200 20 0 0 0 0 0 0 PV Gen_2 1.05 50 5 200 0 0 0 0 0 PQ Carga_3 1 100 30 0 0 0 0 0 0 PQ Carga_4 1 400 100 0 0 0 0 0 0 % % % DATOS DE LINEAS % BARRA_1 BARRA_2 RESISTENCIA REACTANCIA SUCEPTANCIA Linea Carga_1 Carga_3 0.023 0.138 0.271 Linea Carga_2 Carga_4 0.023 0.138 0.271 Linea Carga_1 Carga_2 0.015 0.092 0.181 Linea Carga_3 Carga_4 0.015 0.092 0.181 % % % DATOS DE TRANSFORMADORES % BARRA_1 BARRA_2 RESISTENCIA REACTANCIA TAP Trafo Slack Carga_1 0.0012 0.015 1 Trafo Gen_1 Carga_2 0.001 0.012 1 Trafo Gen_2 Carga_3 0.002 0.024 1

  5. Solución de Ecuaciones Algebraicas No-Lineares - Método de Newton-Raphson Interpretación gráfica: c(0) J(0) c(1) J(1) x(1) x(0) C=0

  6. Ejemplo 6.1: a) Búsqueda de la raíz de f(x)=x3-6 x2+9x-4. clear dx=1; % Se inicializa el error con un valor elevado fun=input('Nombre de la función: '); % Nombre de la función.m donde están las expr. % de f y J. vx=input('Entre la estimación inicial y rango de ploteo [xe xi xf] -> '); x=vx(1); iter = 0; k=1; disp('iter Dc J dx x')% Encabezamiento de resultados while abs(dx) >= 0.001 & iter < 100 % Test de convergencia iter = iter + 1; % No. de iteraciones [f,J]=feval(fun,x); % feval ejecuta la función especificada % en el string fun con el argumento x. yp(k)=f; % Puntos para graficar las xp(k)=x; % pendientes. Dc=0 - f; % Residuo dx= Dc/J; % Se actualiza el error x=x+dx; % Soluciones sucesivas yp(k+1)=0; % Puntos para graficar las xp(k+1)=x; % pendientes. k=k+2; fprintf('%g', iter) % Se muestra iter sin ceros % no significativos disp([Dc, J, dx, x]) % Se completa con el resto de las % variables. end x=(vx(2):.1:vx(3)); % Rango de x para ploteo. f=feval(fun,x); % Se evalúa f en ese rango plot(x,f,x,0*x,xp,yp) axis([vx(2) vx(3) min(f) max(f)]) % Se fijan los ejes para x y f. function[f,J]=pol3(x) f=x.^3-6*x.^2+9*x-4; J=3*x.^2-12*x+9;

  7. Búsqueda de la raíz de f(x)=x3-6 x2+9x-4. » te6ej1 Nombre de la función: 'pol3' Entre la estimación inicial y rango de ploteo [xe xi xf] -> [6 0 6] iter Dc J dx x 1 -50.0000 45.0000 -1.1111 4.8889 2 -13.4431 22.0370 -0.6100 4.2789 3 -2.9981 12.5797 -0.2383 4.0405 4 -0.3748 9.4914 -0.0395 4.0011 5 -0.0095 9.0126 -0.0011 4.0000 6 -0.0000 9.0000 -0.0000 4.0000

  8. Ejemplo 6.1: b) Estudio de convergencia de f(x)=atg(x). function[f,J]=atx(x) f=atan(x); J=1./(1+x.*x); » te6ej1 Nombre de la función: 'atx' Entre la estimación inicial y rango de ploteo [xe xi xf] -> [1.4 -20 20]

  9. Quedando entonces el algoritmo de Newton-Raphson: * El problema se reduce entonces a resolver sucesivos sistemas de ecuaciones lineares. En Matlab, la solución del sistema de ecuaciones es obtenida usando el operador de división de matrices \, o sea \ el cual es basado en factorización triangular y eliminación Gaussiana, mucho más eficiente que invertir * .

  10. Ejemplo 6.2: Se usa el método de Newton-Raphson para encontrar la intersección de las curvas La siguiente rutina (te6ej2a) genera las gráficas tita=0:.02:2*pi; % Rango del ángulo de la cfa. r = 2*ones(1, length(tita)); % Vector radio de la cfa. x=-3:.02:1.5; % Rango de x para la segunda ec. y=1- exp(x); % Segunda ec. plot(x,y),grid axis([-3 3 -3 3]); axis('square'); % Relación de ejes tal que no deformen la cfa. xlabel('x') text(1.1,1.8,' x^2+y^2=4') text(1.2,-2.3,' e^x+y=1') hold on; % Se "fija" la gráfica tal que las sucesivas % se hagan en la misma figura con los mismos ejes. polar(tita, r) % Ploteo polar en un sistema cartesiano. hold off; % Se "libera" la figura

  11. Tomando las derivadas parciales, la matriz Jacobiana resulta: La siguiente rutina (te6ej2b) aplica Newton-Raphson para el sistema arriba iter = 0; x=input('Entre el vector estimación inicial [x1; x2] -> '); Dx=[1; 1]; C=[4; 1]; disp('Iter DC Matriz Jacobiana Dx x'); while max(abs(Dx)) >= .0001 & iter < 100 iter=iter+1; f = [x(1)^2+x(2)^2; exp(x(1))+x(2)]; DC = C - f; J = [2*x(1) 2*x(2) exp(x(1)) 1]; Dx=J\DC; % Resolución del sistema de ecuaciones x=x+Dx; fprintf('%g', iter) disp([DC, J, Dx, x]) end » te6ej2b Entre el vector estimación inicial [x1; x2] -> [0.5 -1]' Iter DC Matriz Jacobiana Dx x 1 2.7500 1.0000 -2.0000 0.8034 1.3034 0.3513 1.6487 1.0000 -0.9733 -1.9733 2 -1.5928 2.6068 -3.9466 -0.2561 1.0473 -0.7085 3.6818 1.0000 0.2344 -1.7389 3 -0.1205 2.0946 -3.4778 -0.0422 1.0051 -0.1111 2.8499 1.0000 0.0092 -1.7296 4 -0.0019 2.0102 -3.4593 -0.0009 1.0042 -0.0025 2.7321 1.0000 0.0000 -1.7296 5 -0.0000 2.0083 -3.4593 -0.0000 1.0042 -0.0000 2.7296 1.0000 -0.0000 -1.7296

  12. Tenemos entonces dos ecuaciones por cada barra PQ y una por cada barra PV, suponiendo que: Barra 1 - barra Slack Barra 2 a m - barras PQ Barras m+1 a n - barras PV Expandiendo en series de Taylor haciendo estimaciones iniciales para |V| y  y despreciando los términos de orden elevado, se llega al siguiente sistema de ecuaciones lineares: En forma abreviada: El procedimiento para solucionar un flujo de carga con el método de Newton-Raphson es el que sigue: Especifica Pi y Qi Para las barras PQ Para la barra Slack Estima |Vi(0)| y (0) (igual a la slack) Se especifica V y  Especifica Pi , |Vi| y los limites max y min de Qi Para las barras PV Estima (0) (igual a la slack) Usando los valores especificados y estimados Calculo el vector:

  13. Se calculan los elementos de la matriz jacobiana J1, J2, J3 y J4. Se resuelve: Se actualizan los |Vi| y i : Mientras halla algún: |Pi(k)|> o algún |Qi(k)|> convergió Calculo la potencia reactiva en todas las barras PV: Si se violó al menos un límite tomo acción correctiva y vuelvo al algoritmo

  14. Solución Flujo de Carga Desacoplado Rápido P está fuertemente acoplado a  y debilmente acoplado a |V| Para relación X/R alta Q está fuertemente acoplado a |V| y debilmente acoplado a  Además considerables simplificaciones a J1 y J4 pueden ser hechas: Bii -Qi Siendo Bii la parte imaginaria de los elementos de la diagonal de Y, o sea, la suma de todas las suceptancias incidentes a la barra i.

  15. Bii Llegamos entonces a que los sistemas de ecuaciones Se pueden plantear como: Siendo B’ y B’’ constantes, estas pueden ser invertidas una única vez antes de iniciar las iteraciones y luego durante el proceso de cálculo los cambios de |V| y  son dados en forma directa por:

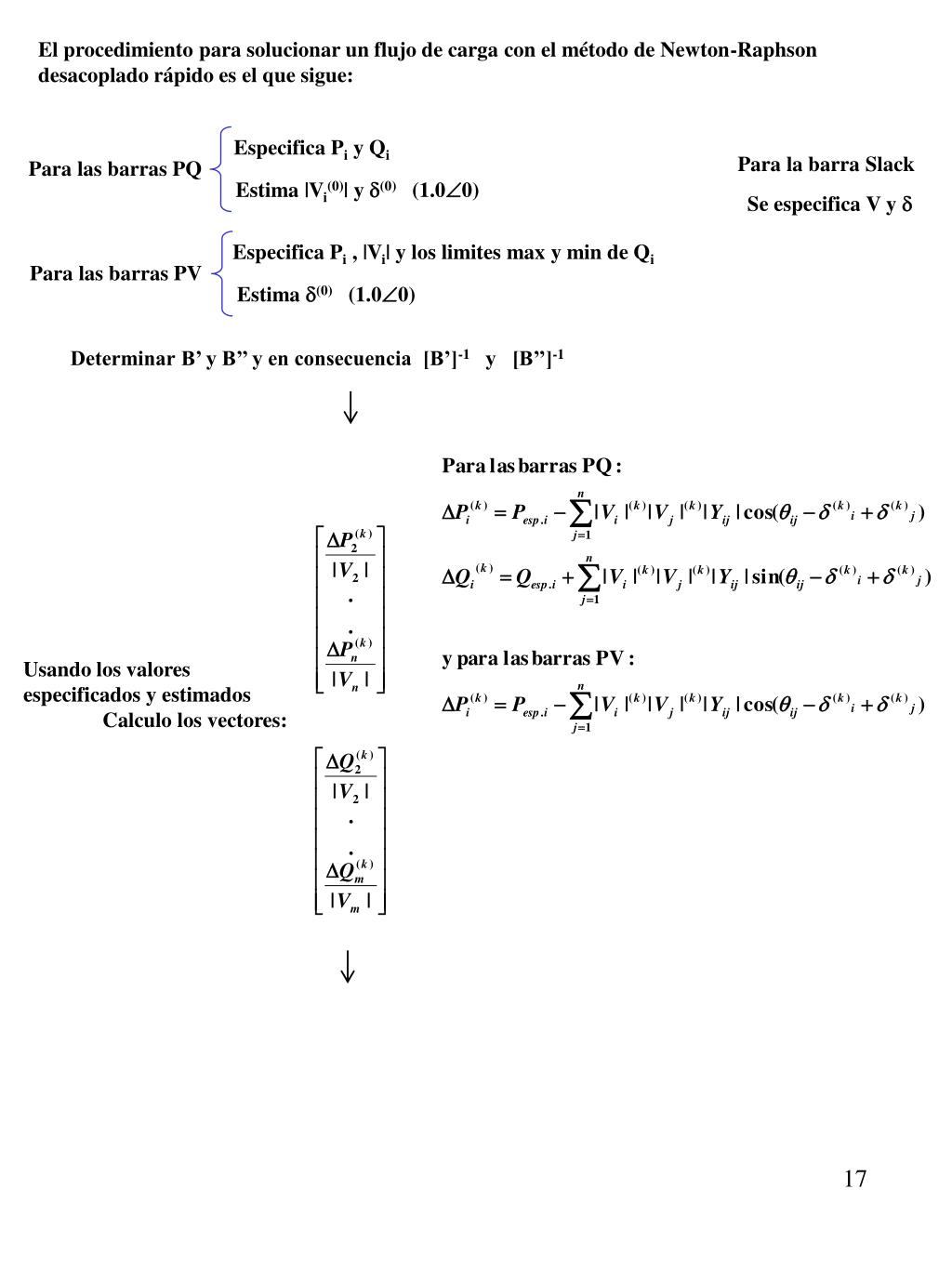

  16. El procedimiento para solucionar un flujo de carga con el método de Newton-Raphson desacoplado rápido es el que sigue: Especifica Pi y Qi Para la barra Slack Para las barras PQ Estima |Vi(0)| y (0) (1.00) Se especifica V y  Especifica Pi , |Vi| y los limites max y min de Qi Para las barras PV Estima (0) (1.00) Determinar B’ y B’’ y en consecuencia [B’]-1 y [B’’]-1 Usando los valores especificados y estimados Calculo los vectores:

  17. Se actualizan los |Vi| y i : Mientras halla algún: |Pi(k)|> o algún |Qi(k)|> convergió Calculo la potencia reactiva en todas las barras PV: Si se violó al menos un límite tomo acción correctiva y vuelvo al algoritmo

  18. Aplicación de flujo de carga usando PSAT Dada la siguiente red Barra 1 Barra 2 Barra 3 Barra 4 P P G Q Q G V0° |V| |V| P P Q P Q G Q Barra 5 Barra 7 Barra 6 Con los siguientes datos (Sbase 100 MVA)

  19. Suponiendo que las cargas representan los valores máximos esperados, y la generación está con • su capacidad a pleno. Definimos como operación satisfactoria de la red que las líneas no estén • sobrecargadas (el rating de las líneas es de 200MVA) y las tensiones en todas las barras estén en • un entorno de ±5% de la nominal, esto es, entre 0.95 y 1.05 pu. • Verificar si la red está operando en forma satisfactoria, y en caso de no ser así identificar los • puntos a corregir. • Chequear nuevamente la condición de operación de la red pero esta vez agregando la si- • guiente línea:
