SECCIONES TRANSVERSALES & VOLUMENES (CSV): MÉTODOS

1. SECCIONES TRANSVERSALES & VOLUMENES (CSV):MÉTODOS HYPACK 2013

2. Métodos Volumen Requerimientos Plantilla

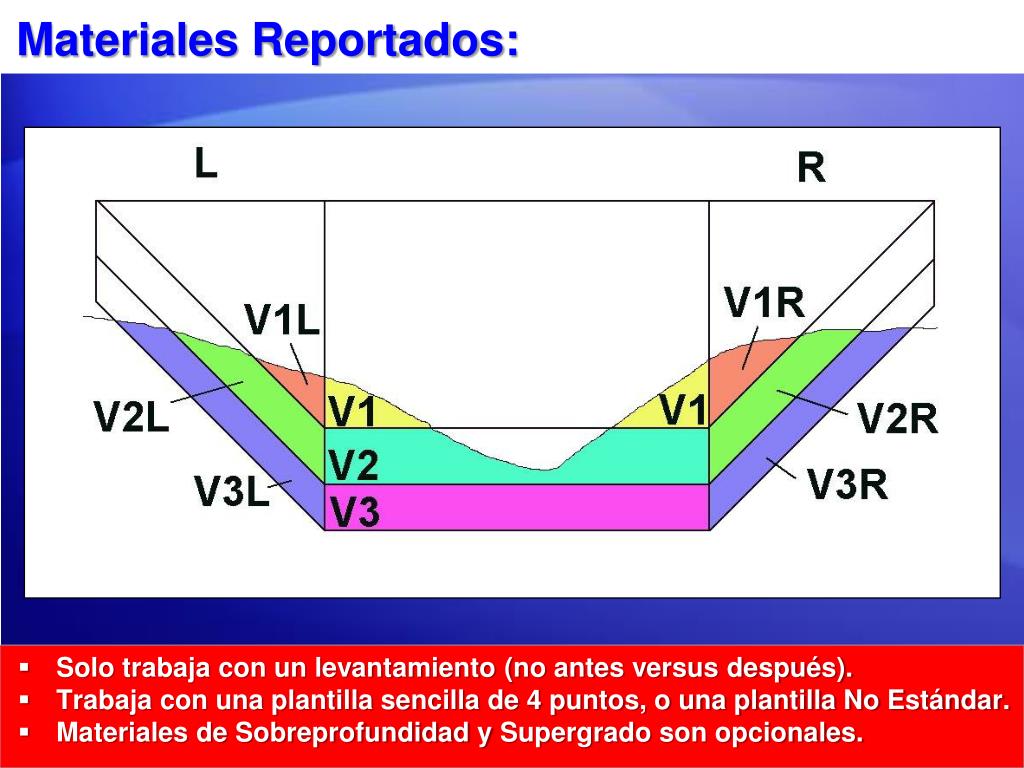

3. Método AEA 1 Método Área Final Promedio 1 Solo un Levantamiento

4. Materiales Reportados: • Solo trabaja con un levantamiento (no antes versus después). • Trabaja con una plantilla sencilla de 4 puntos, o una plantilla No Estándar. • Materiales de Sobreprofundidad y Supergrado son opcionales.

5. Configuración Opciones Gráficas: • En la pestaña “Opciones Gráficas - Datos”: • Active “Simplificar Plantillas” • Defina el Número de Puntos del Blanco = 4

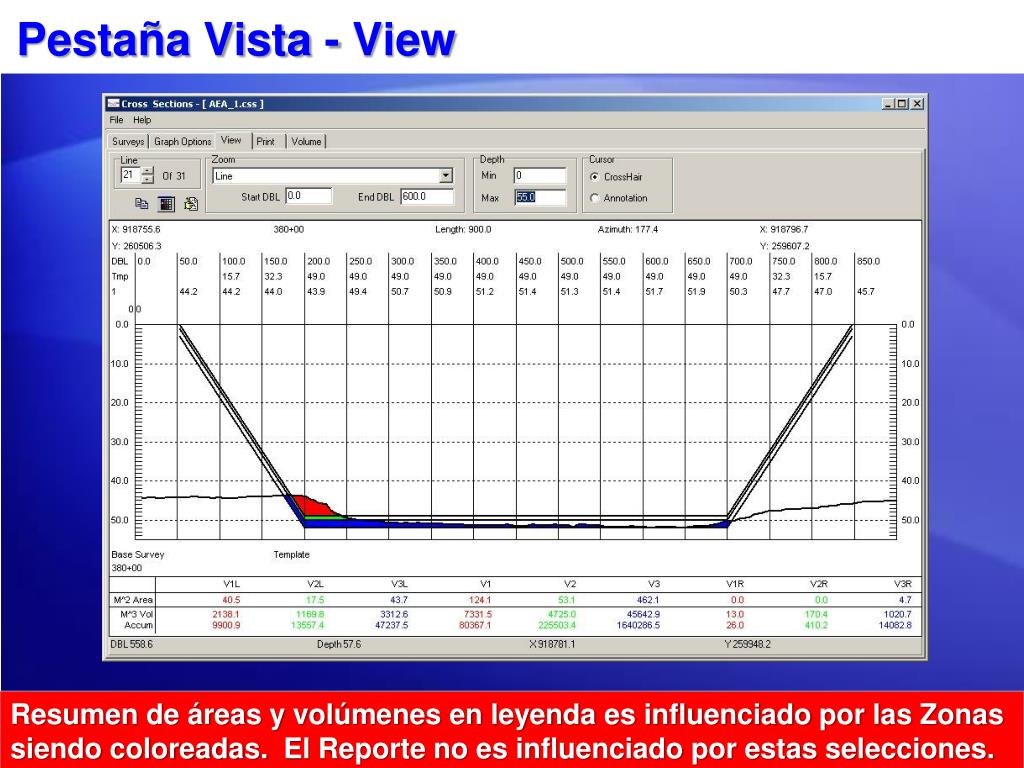

6. Pestaña Vista - View Resumen de áreas y volúmenes en leyenda es influenciado por las Zonas siendo coloreadas.El Reporte no es influenciado por estas selecciones.

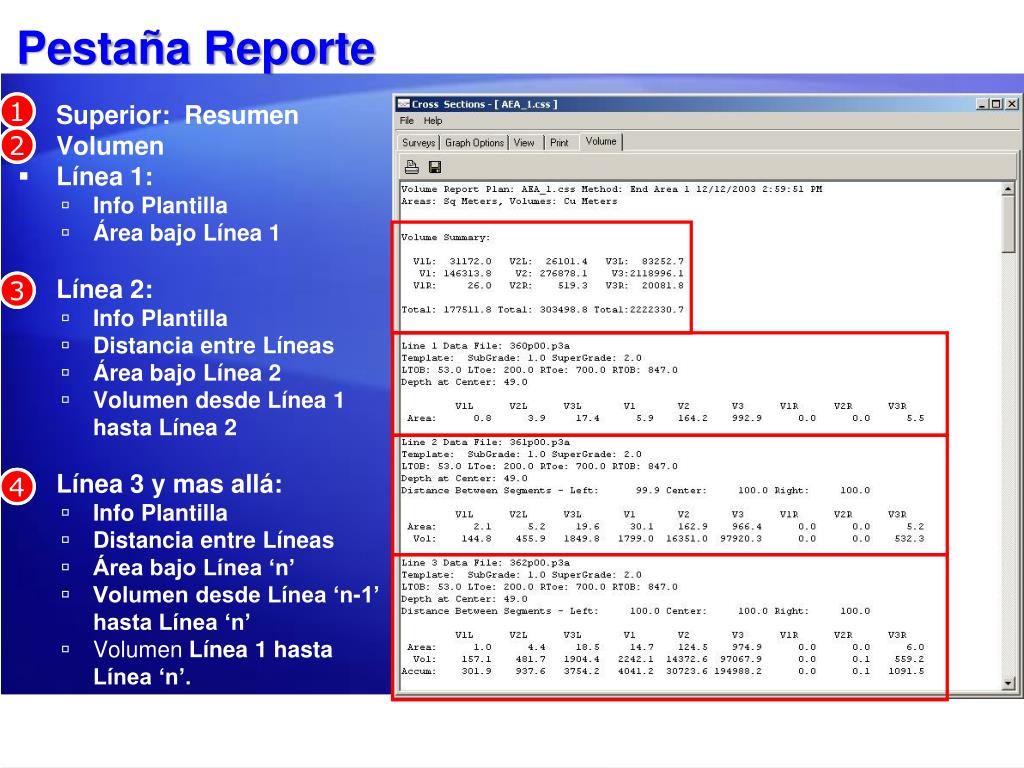

7. Pestaña Reporte 1 1 • Superior:Resumen Volumen • Línea 1: • Info Plantilla • Área bajo Línea 1 • Línea 2: • Info Plantilla • Distancia entre Líneas • Área bajo Línea 2 • Volumen desde Línea 1 hasta Línea 2 • Línea 3 y mas allá: • Info Plantilla • Distancia entre Líneas • Área bajo Línea ‘n’ • Volumen desde Línea ‘n-1’ hasta Línea ‘n’ • Volumen Línea 1 hasta Línea ‘n’. 2 2 3 3 4 4

8. AEA 1Sesión Ejemplo

9. Método AEA 2 Método Área Final Promedio Solo un Levantamiento

10. Esto era AEA 1 Esto es AEA 2 Materiales Reportados: • Solo trabaja con un levantamiento (no antes versus después). • Diseñada para plantilla de 4-puntos, pero trabajará con plantillas no estándar. • No material de Sobreprofundidad o supergrado son reportados en los taludes. • V2 dividido en V2P (canal mas bajo que diseño) y V2NP.

11. AEA2:Pestaña Vista - View • Puede ver como el material V2 es ahora dividido en: • V2P (azul) • V2NP (verde) • No hay sobreprofundidad o material reportado en los taludes laterales. Resumen de áreas y volúmenes en leyenda es influenciado por las Zonas siendo coloreadas.El Reporte no es influenciado por estas selecciones.

12. AEA2:Reporte: • Igual al reporte AEA 1, excepto: • No material V2L: • No material V2R: • No material V3L: • No material V3R: • V2 es ahora dividido en dos categorías: • V2P • V2NP

13. AEA 2Ejemplo

14. Método AEA 3 Método Area Final Promedio Cálculo Predragado versus Postdragado

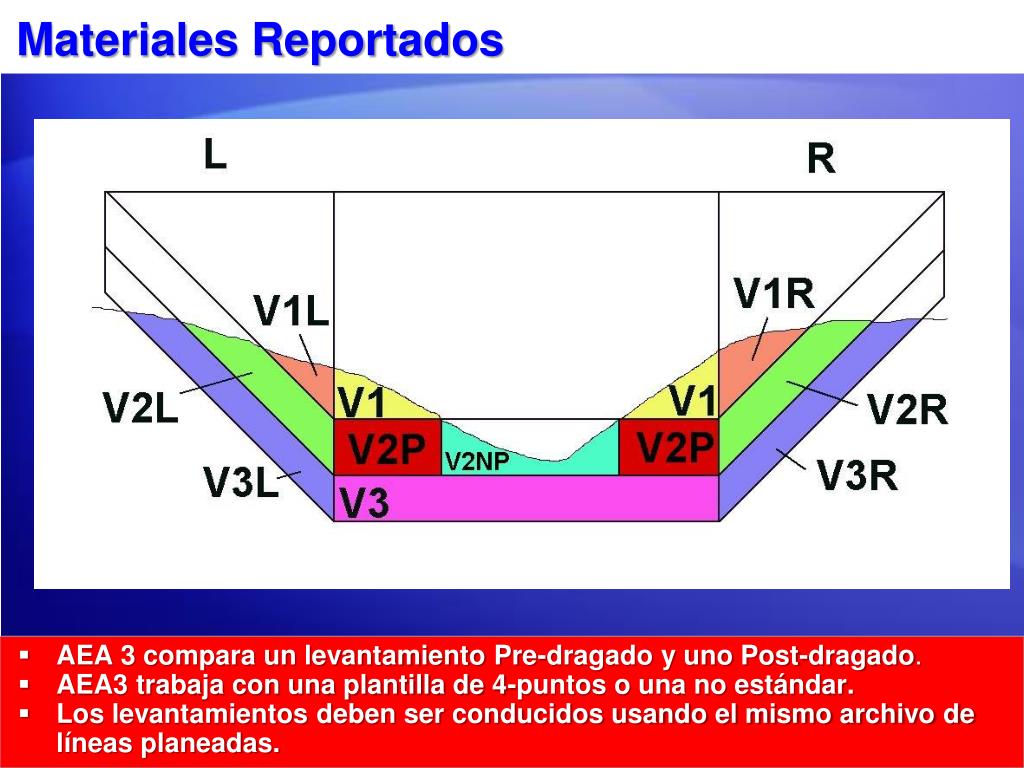

15. Materiales Reportados • AEA 3 compara un levantamiento Pre-dragado y uno Post-dragado. • AEA3 trabaja con una plantilla de 4-puntos o una no estándar. • Los levantamientos deben ser conducidos usando el mismo archivo de líneas planeadas.

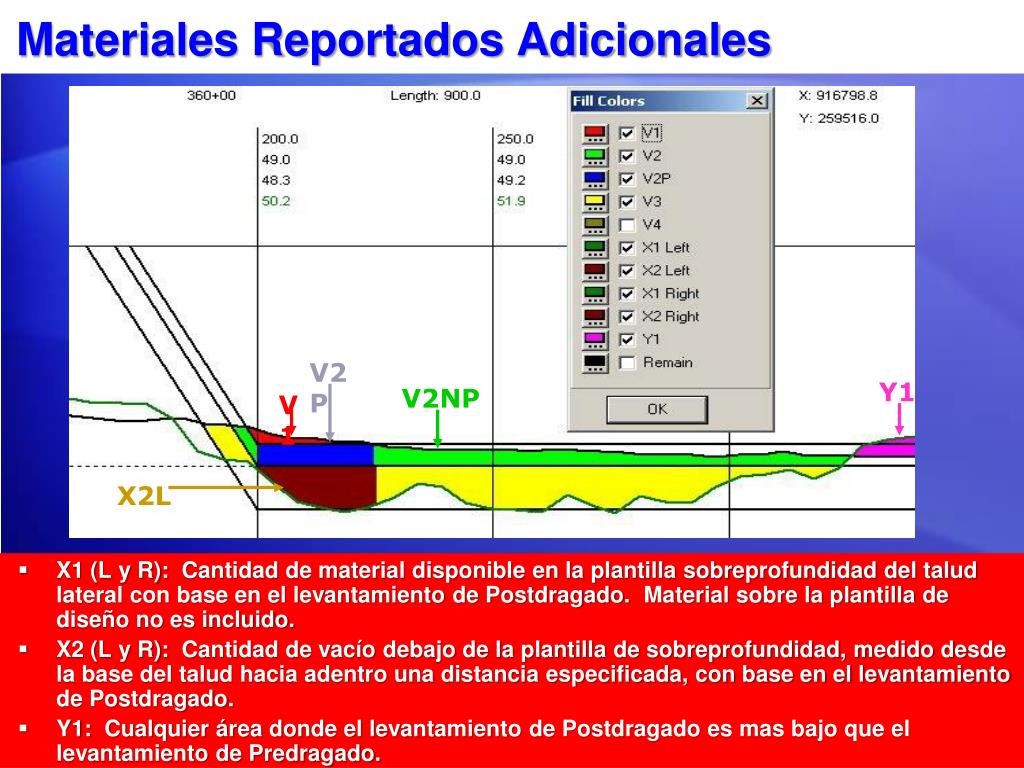

16. V2P Y1 V2NP V1 X2L Materiales Reportados Adicionales • X1 (L y R):Cantidad de material disponible en la plantilla sobreprofundidad del talud lateral con base en el levantamiento de Postdragado.Material sobre la plantilla de diseño no es incluido. • X2 (L y R):Cantidad de vacío debajo de la plantilla de sobreprofundidad, medido desde la base del talud hacia adentro una distancia especificada, con base en el levantamiento de Postdragado. • Y1:Cualquier área donde el levantamiento de Postdragado es mas bajo que el levantamiento de Predragado.

17. AEA3:Pestaña Vista - View • Y1 es reportado por cada tipo de categoría. • Active colores al activarlos o desactivarlos desde el ícono color. Resumen de áreas y volúmenes en leyenda es influenciado por las Zonas siendo coloreadas.El Reporte no es influenciado por estas selecciones.

18. AEA3:Reporte: • Y1 = Material donde Postdragado es más bajo que Predragado. • Pre = Material con base solo en el levantamiento de Predragado. • Post = Material con base solo en el levantamiento de Postdragado. • Delta = Pre – Post (Valores netos) • TotPay = Pre – Post + Y1 (Valores Gruesos)

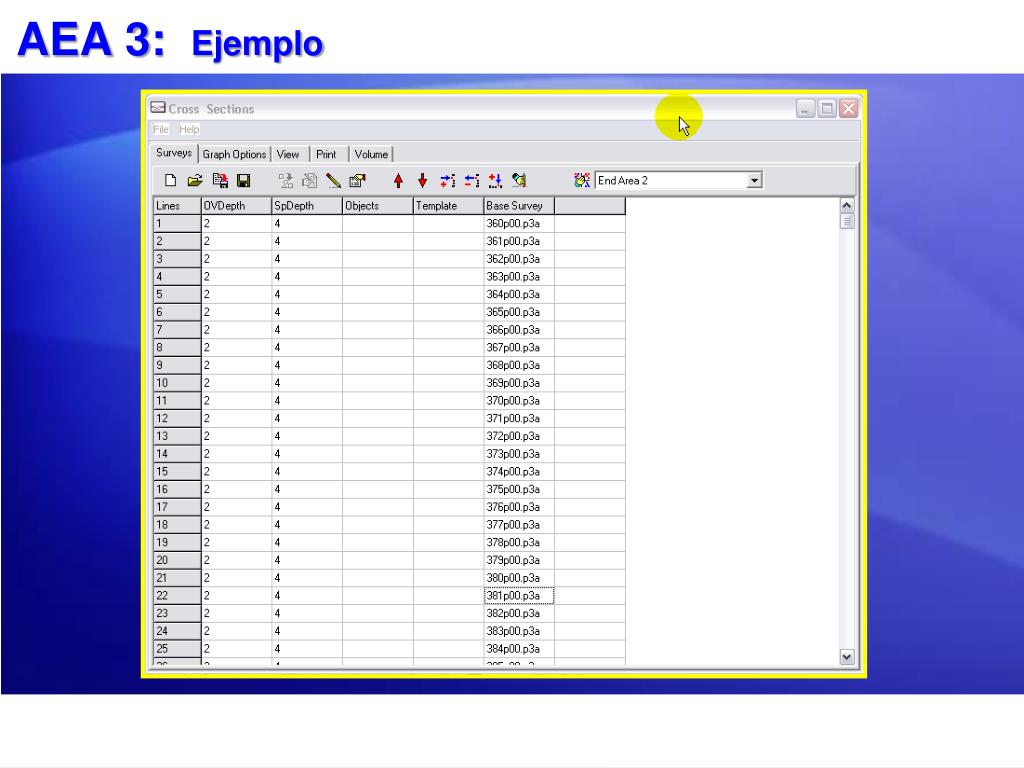

19. AEA 3:Ejemplo

20. Método Estándar HYPACK Un solo Levantamiento Usando Técnica Prismoidal

21. HYPACK Estándar:Metodogía • SH divide cada segmento en 100 tajadas. • Interpola una profundidad por cada esquina de la tajada. • Luego calcula el volumen de cada tajada y suma todas las tajadas para determinar el volumen para el segmento. Área Superficial

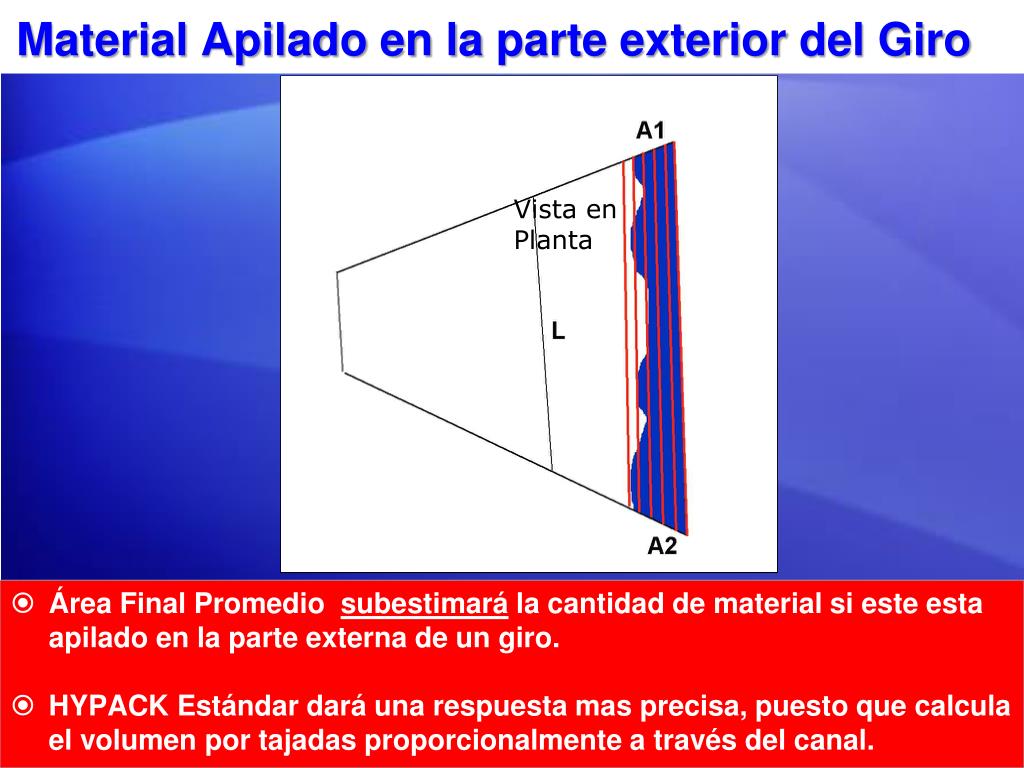

22. Material Apilado en la parte exterior del Giro • Área Final Promedio subestimará la cantidad de material si este esta apilado en la parte externa de un giro. • HYPACK Estándar dará una respuesta mas precisa, puesto que calcula el volumen por tajadas proporcionalmente a través del canal. Vista en Planta

23. Múltiples Puntos de plantilla • Método Estándar HYPACK es usado para: • Plantillas Complejas • Calcular valores de Corte y Relleno. • Si creó sus líneas en DISEÑO CANAL y tiene una dársena de giro, usará HYPACK Estándar. • Todas las secciones transversales deben tener el mismo número de puntos de plantilla.

24. HYPACK Estándar:Opciones Gráficas: • Pestaña “Opciones Gráficas - Datos”: • No simplificar plantillas a menos que tenga un segmento vertical (igualvalor z entre puntos adyacentes). • Opciones Gráficas – pestaña Volumen: • Habilite o deshabilite ‘Mostrar Valores Relleno’. • Clic en ‘Base Sobredragado’ por cada segmento: • Inteligente = V2P • Todo = V2 • Ninguno = 0.

25. HYPACK Estándar:Pestaña Vista • Área y volumen son reportados por ‘segmento’. • Cada dos puntos en la plantilla de canal forma un segmento.

26. Reporte HYPACK Estándar • Áreas y volúmenes por segmento. • Corte • Relleno (Opcional): • OD = Sobredragado • Accum = Acumulado total hasta este punto en el canal.

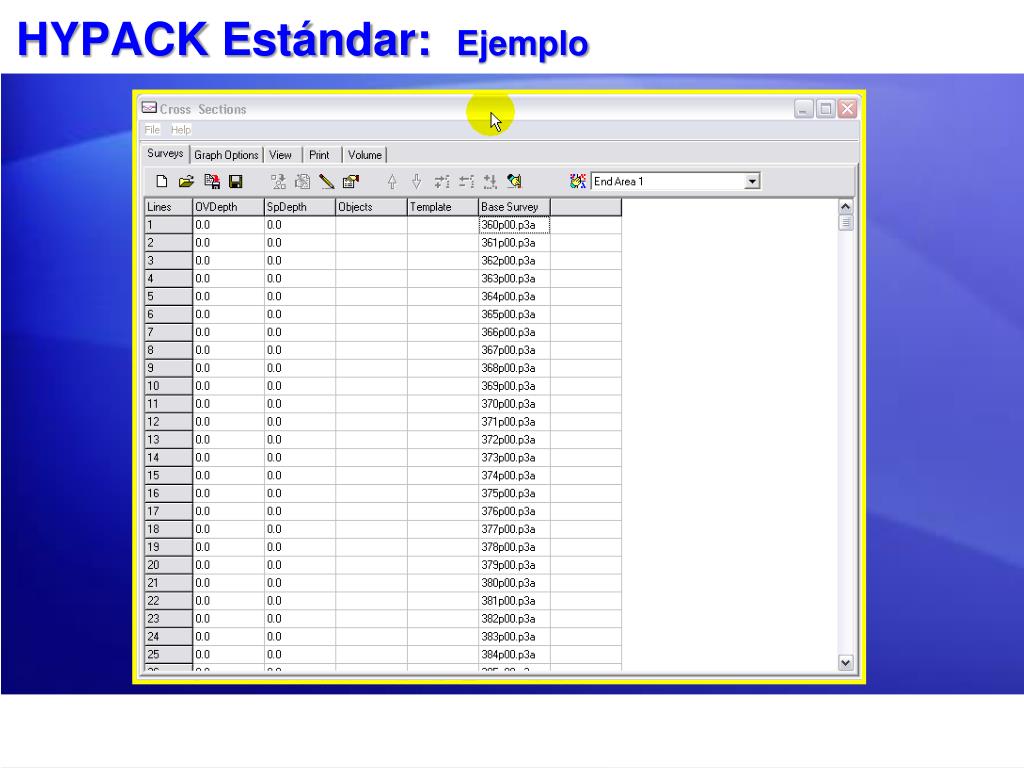

27. HYPACK Estándar:Ejemplo

28. Método Savannah Método AEA, un Levantamiento, Formato de Reporte Especial

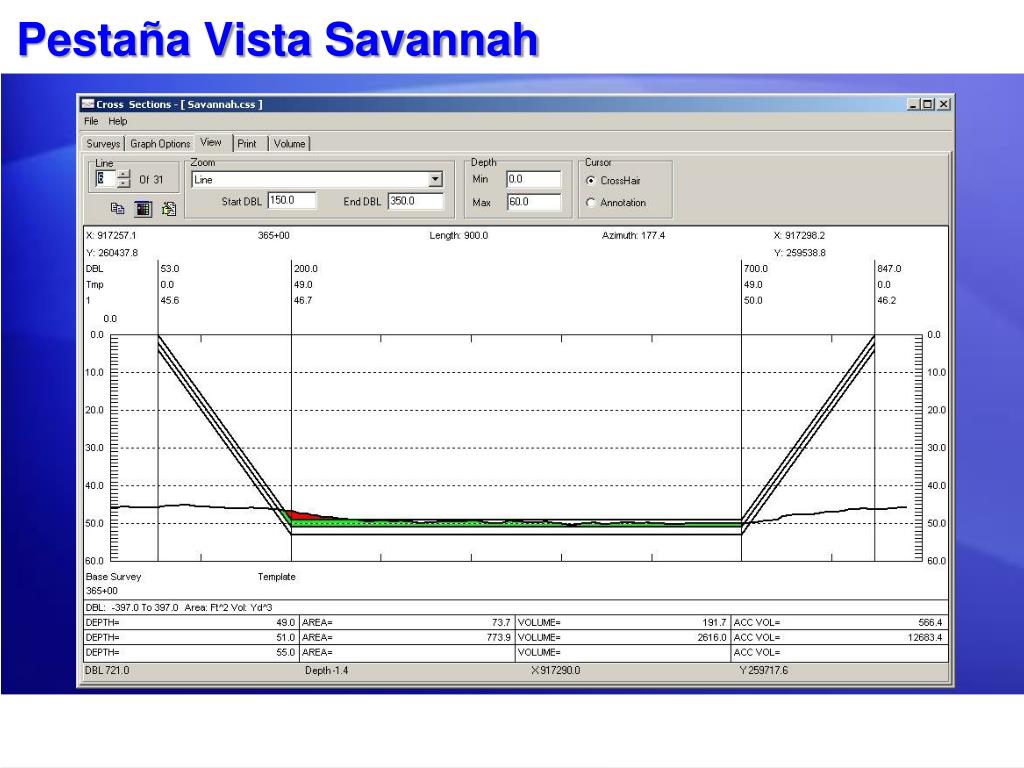

29. Pestaña Vista Savannah

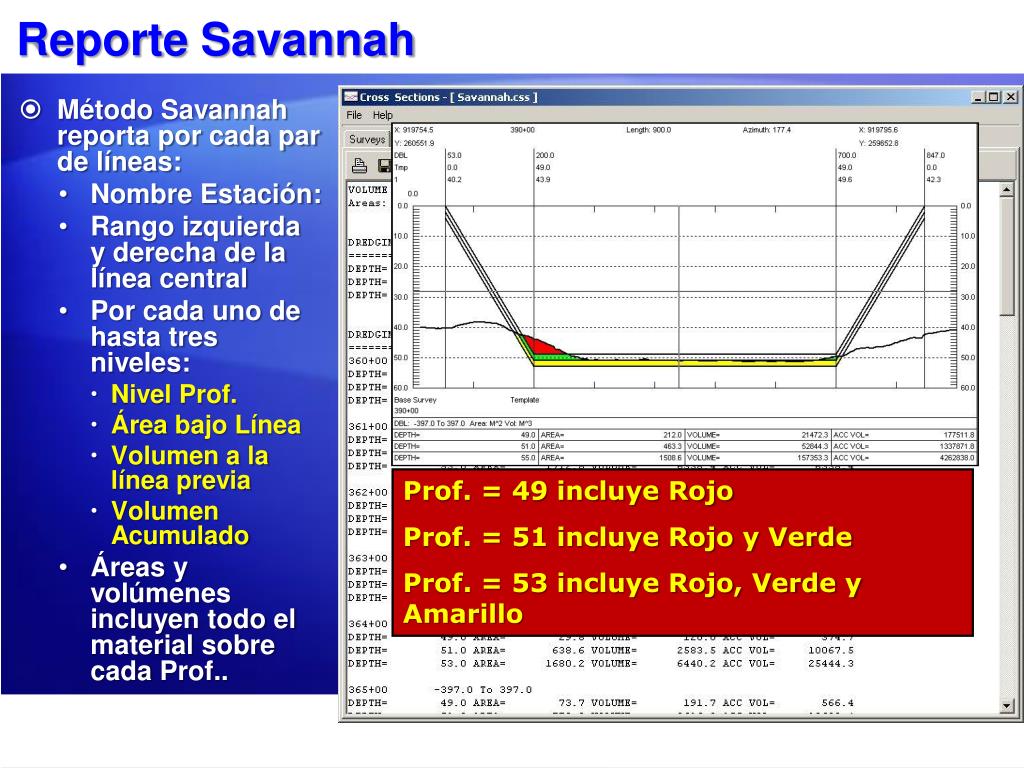

30. Reporte Savannah • Método Savannah reporta por cada par de líneas: • Nombre Estación: • Rango izquierda y derecha de la línea central • Por cada uno de hasta tres niveles: • Nivel Prof. • Área bajo Línea • Volumen a la línea previa • Volumen Acumulado • Áreas y volúmenes incluyen todo el material sobre cada Prof.. Prof. = 49 incluye Rojo Prof. = 51 incluye Rojo y Verde Prof. = 53 incluye Rojo, Verde y Amarillo

31. Filadelfia PreDragado Método AEA, un Levantamiento, Formato de Reporte Especial, Corte de Caja o Talud

32. Talud lateral o Corte Caja • Métodos Filadelfia Predragado y Postdragado permiten: • los taludes laterales estándar • un corte de caja. • El tipo de talud lateral es definido bajo “Opciones Gráficas – pestaña Volumen” • Para el corte de caja, puede también cambiar la profundidad del proyecto (prof. en el centro canal). Posiciones Base talud son fijas Extensión Izq. Extensión Derecha

33. Contorno vs.No Contorno • Contorno:Solo incluye material sobreprofundidad donde el fondo es más bajo que el diseño de canal. • No-Contorno:Incluye todo el material Sobredragado. Contorno No Contorno

34. Solo Bajos vs.Todo:Opción Pago Base Talud • Solo Bajos:Incluye material sobredragadoen el área de extensión sólo si la prof. en la línea base talud es mas baja que la prof. de diseño. • Todo:Incluye todo el material Sobredragado en el área extensión. Todo Solo Bajos

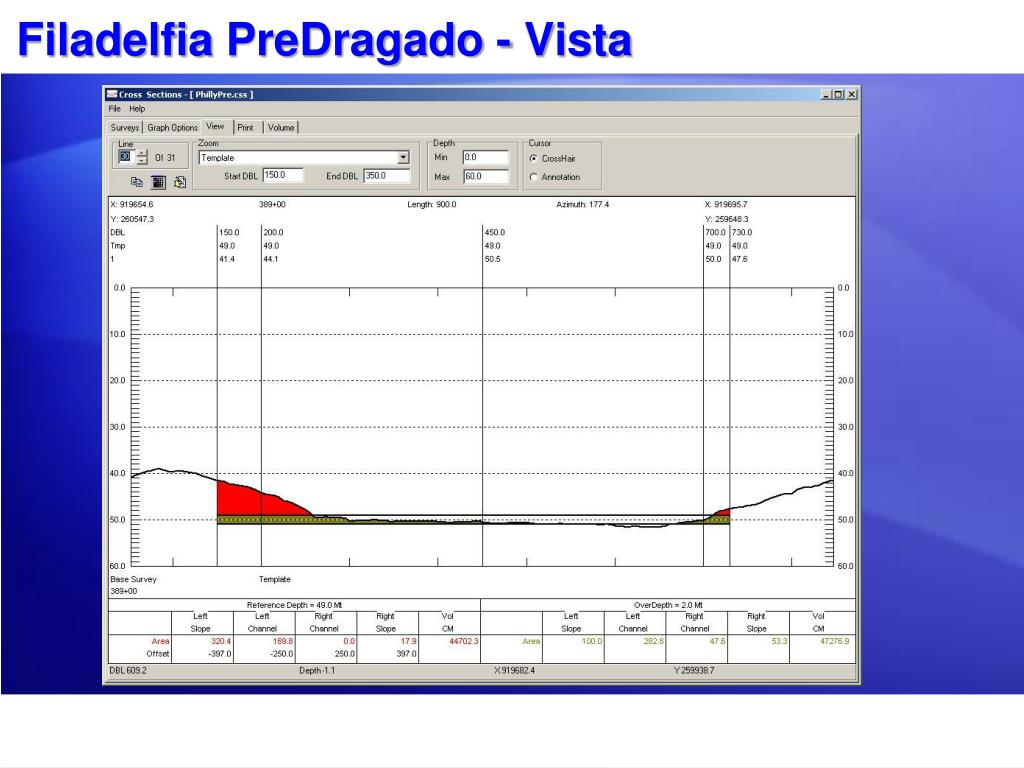

35. Filadelfia PreDragado - Vista

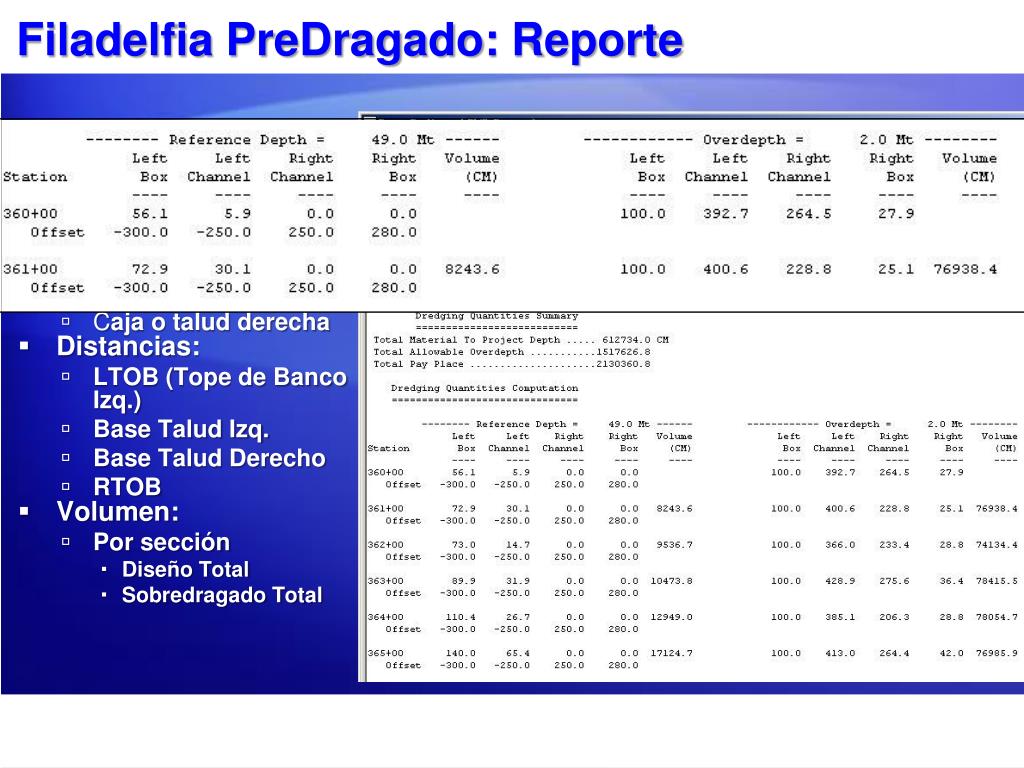

36. Filadelfia PreDragado:Reporte Contiene: • Encabezado Resumen • Areas para: • Caja o talud izquierda • Izquierda canal • Derecha canal • Caja o talud derecha • Distancias: • LTOB (Tope de Banco Izq.) • Base Talud Izq. • Base Talud Derecho • RTOB • Volumen: • Por sección • Diseño Total • Sobredragado Total

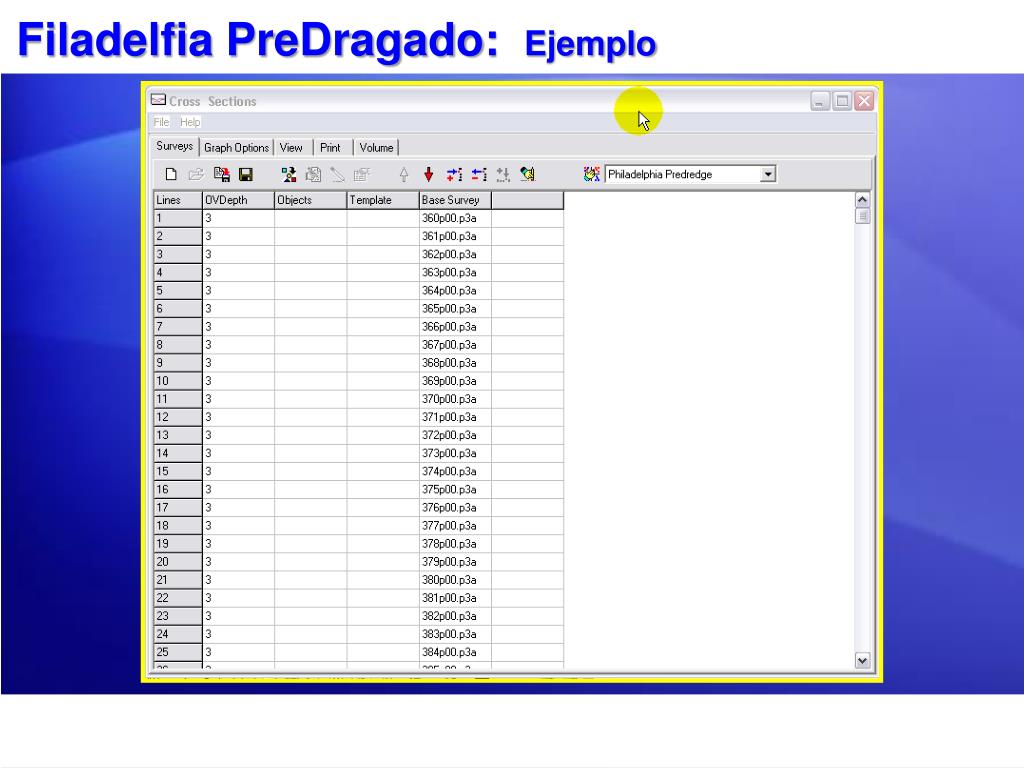

37. Filadelfia PreDragado:Ejemplo

38. Filadelfia PostDragado Método AEA, Levantamiento Pre-dragado vs Post-dragado, Formato de Reporte Especial, Corte de Caja o Talud

39. Filadelfia PostDragado:Configuración • Misma configuración básica que Filadelfia Predragado. • Agregue el levantamiento Postdragado en la columna mas lejos a la derecha. • Levantamiento Predragado primero (Base lev. - Base Survey). • Levantamiento Postdragado segundo. • Clic en el ícono ‘Ordenar Archivos - Sort’. Ordenar Archivos Levantamiento Predragado Levantamiento Postdragado Caja corte, contorno vs. no contorno, opciones pago base talud son las mismas que en método Filadelfia PreDragado.

40. Filadelfia PostDragado:Vista • Línea Negra = Predragado • Línea Verde = Post-dragado • Relleno Rosado = Y1 (Post más bajo que Pre) • Relleno Rojo = Material de Diseño removido. • Relleno Café = Material Sobredragado removido • Relleno Amarillo = Material removido debajo de la plantilla de sobreprofundidad. • Relleno Verde = Material sobreprofundidad Remanente. Pago Base Talud = Todo; No Contorno

41. Filadelfia PostDragado:Reporte A B C = A + B D = C + F E F G

42. Chino 1 Area Final Promedio 1 Método AEA, solo un Levantamiento, Plantilla Especial

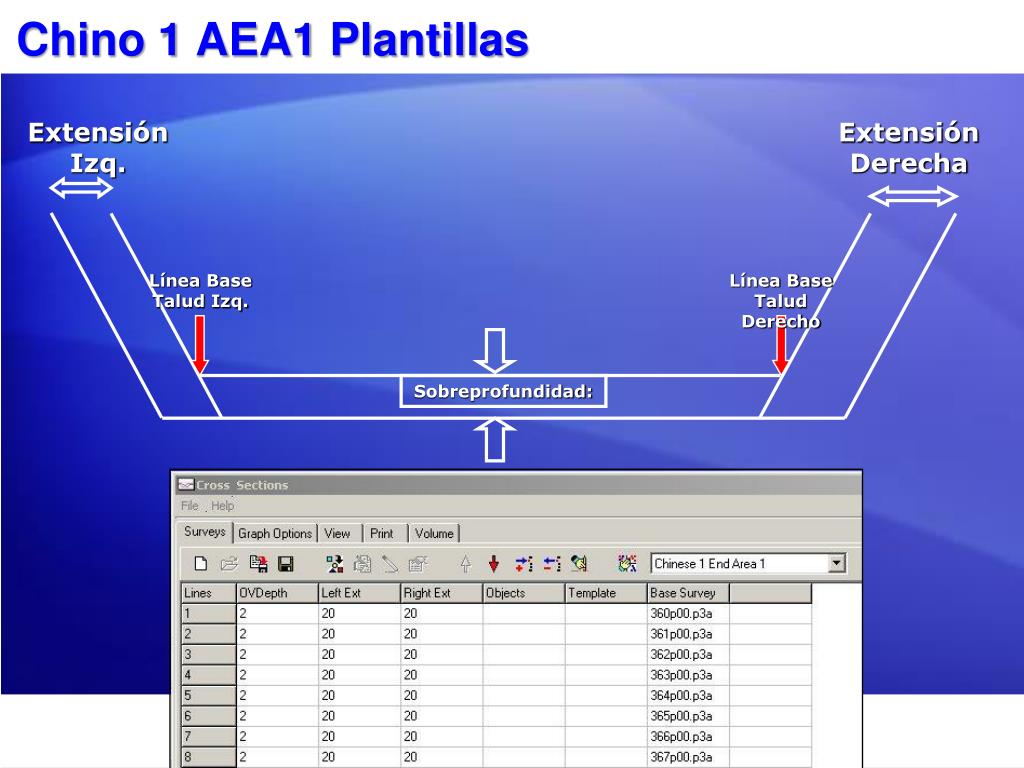

43. Chino 1 AEA1 Plantillas Extensión Izq. Extensión Derecha Línea Base Talud Izq. Línea Base Talud Derecho Sobreprofundidad:

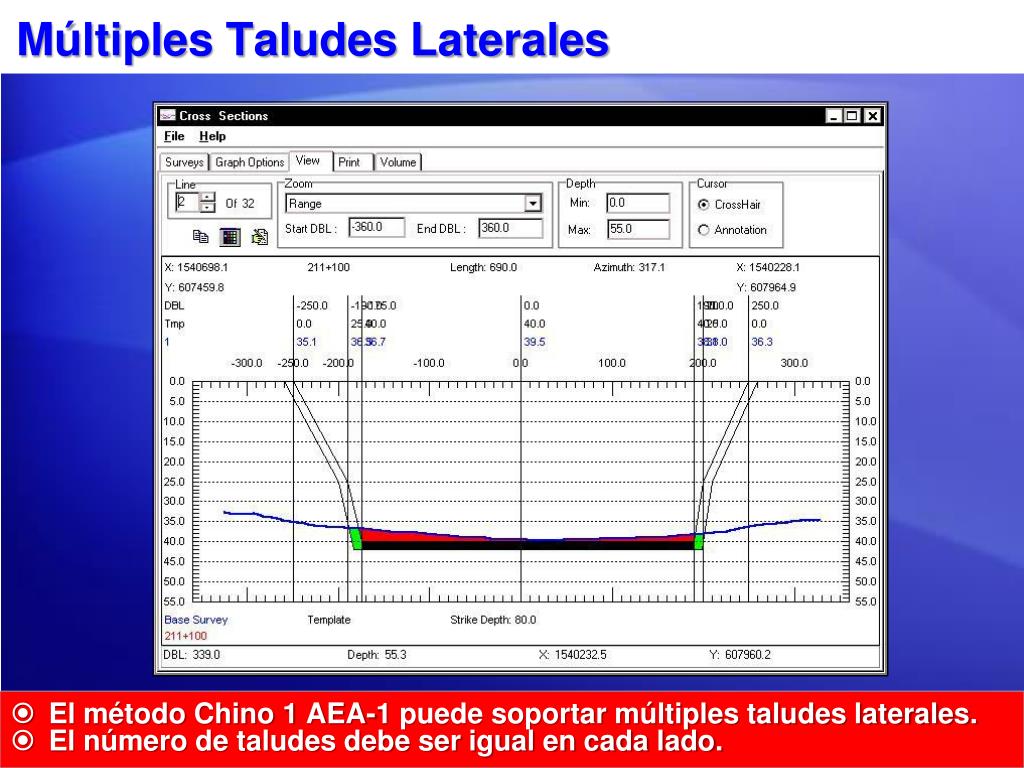

44. Múltiples Taludes Laterales • El método Chino 1 AEA-1 puede soportar múltiples taludes laterales. • El número de taludes debe ser igual en cada lado.

45. Chino 1 AEA 1:Vista

46. Haciendo el archivo Plantilla • Cuando finalice, haga clic en el ícono Salvar y nómbrelo CHAEA_1.TMP. • Luego haga clic en OK para salir del Editor de Plantillas. Regrese a la pestaña Levantamiento. • Clic en la parte superior de la columna plantilla. • Clic en el ícono Editar.El Editor Plantilla aparecerá. • Entre los siguientes pares DBL, prof. • -400, 0 • -350, 10 • -300, 25 • -250, 49 • 0, 49 • 250, 49 • 300, 25 • 350, 10 • 400, 0 Icono Editor Plantilla Ventana Editor Plantilla

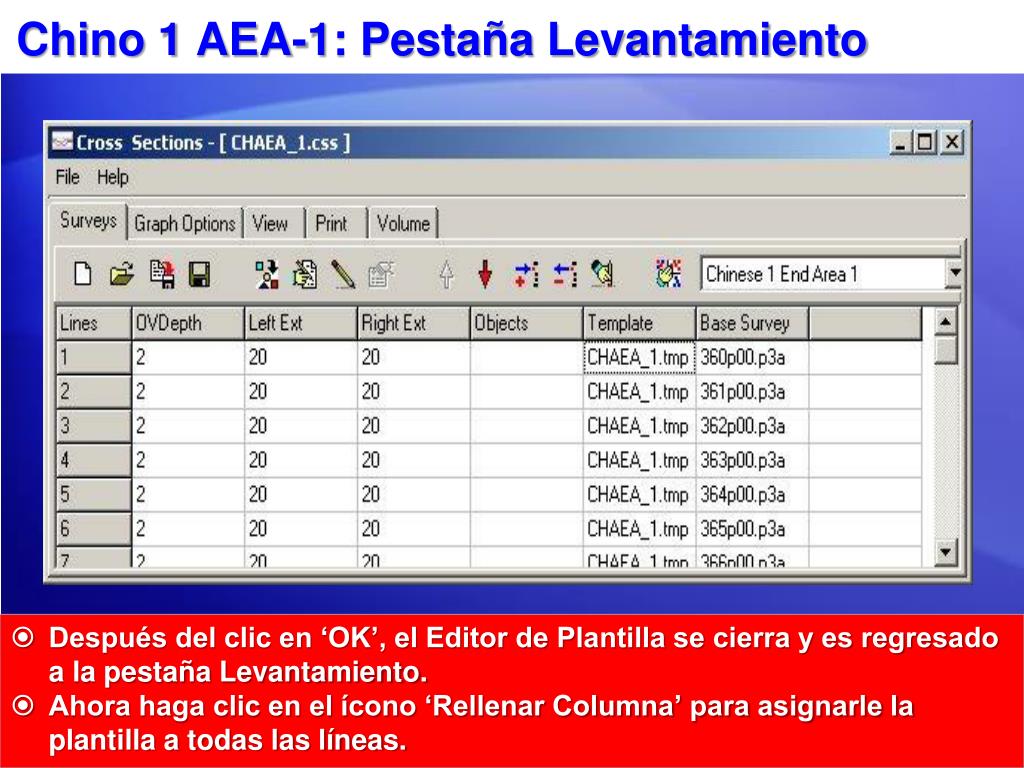

47. Chino 1 AEA-1: Pestaña Levantamiento • Después del clic en ‘OK’, el Editor de Plantilla se cierra y es regresado a la pestaña Levantamiento. • Ahora haga clic en el ícono ‘Rellenar Columna’ para asignarle la plantilla a todas las líneas.

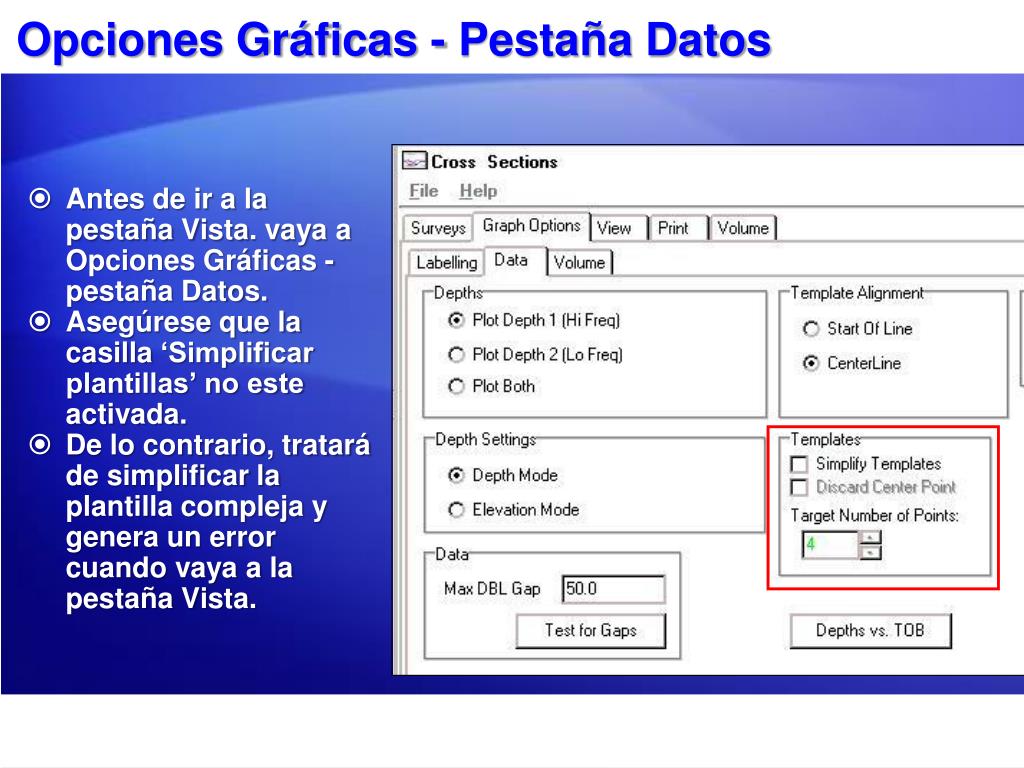

48. Opciones Gráficas - Pestaña Datos • Antes de ir a la pestaña Vista. vaya a Opciones Gráficas - pestaña Datos. • Asegúrese que la casilla ‘Simplificar plantillas’ no este activada. • De lo contrario, tratará de simplificar la plantilla compleja y genera un error cuando vaya a la pestaña Vista.

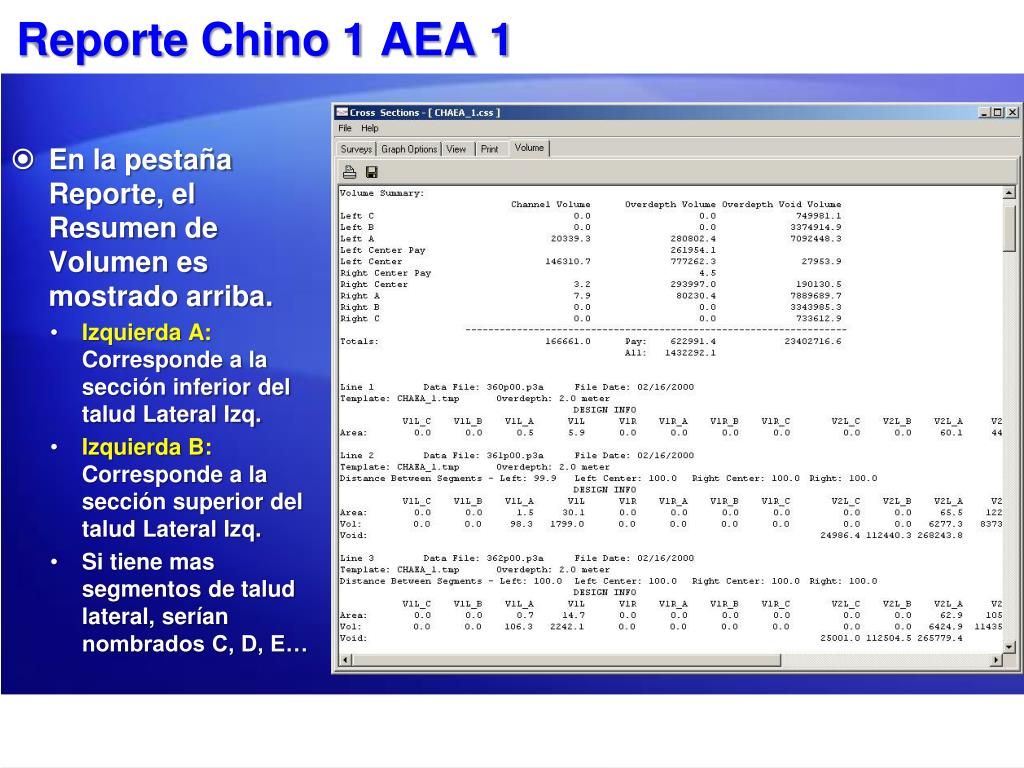

49. Chino 1 AEA 1:Vista • Bello!
