  1. AdvancedNitrox Deel 2

  2. Inhoud • Vragen • Decompressieduiken • Herhalingsduiken • Materiaal • Afspraken 10 April • Evaluatie...

  3. Nog even de formules • Overeenkomstige (Pers-)lucht Diepte EADp = (Pd) x (EAN V% N2)/79 • CNS Periode waarin lichaam aan pO2 is blootgesteld. DT/(t max pO2)x100% • UPTD (=Unit Pulmonary Toxicity Dose) = DT * Tabel max pO2 • Stikstof Reken Tijd = HF*DT zie Tabel 4.

  4. Aangepast schema Decompressieduiken Stikstof Reken Tijd Duik 2 etc: HF*DT Stops uit Tabel Optellen Uit tabel Gebruik SRT

  5. Oefening 1

  6. Oefening 2 Oppervlakte interval 6 uur & 5 minuten

  7. Derde duik • Ga uit van SRT, verder blijven regels gelijk: • CNS halveert per 1,5 uur • UPTD telt door • En zoals bij gewoon perslucht: • eerst diepste duik, daarna ondieper • Begin met lage EANx, voer op.

  8. Stops met EAN50 of EAN60 • Alleen voor extra veiligheid (hogere diffusiegradiënt in de longen) • NOB gebruikt geen tabellen om te verkorten • EAN50/60 in pony-bottle

  9. Oefening voor thuis Tussentijd 437 min

  10. 6. Zuurstof analysator • Elektronische meting • Koppelen aan inflator/koppelstuk • Veiligheid: • controleer altijd zelf • hanteer hoogste O2% voor MOD • hanteer laagste O2% voor MDD & stops. • kalibreer meter met 20,9% en 100% O2 • wees lief voor de analysator

  11. De uitrusting

  12. Basis Aan nitrox aangepast materiaal Organisch: • Vrij van vet (smeermiddel) en olie • Ook geen andere koolwaterstof-verbindingen (plastics/siliconen/rubber) Anorganisch: • Geen roest/chroom/metaalslijpsel/splinters • Geen sinterfilterdeeltjes/zand &stof Bij EANx > 40%

  13. De begrippen • Zuurstof-schoon: gereinigd van materiaal dat kan reageren met zuurstof onder hoge druk. (Oxygen clean) • Zuurstof-aangepast: materialen zijn geschikt voor hoge zuurstof druk. (Oxygen compatible) • Zuurstof service = Schoon + Aangepast (Oxygen service = compatible + clean)

  14. Onderdelen materiaal 1. Fles 2. Compressor 3. Trimflesje 4. Automaat 5. Computer 6. Zuurstof analysator 7. Pony bottle 8. Overige onderdelen

  15. 1. De fles: uiterlijk • Geel of Wit: ademlucht • Bruin: acetyleen • Groen: stikstof • Blauw: zuurstof

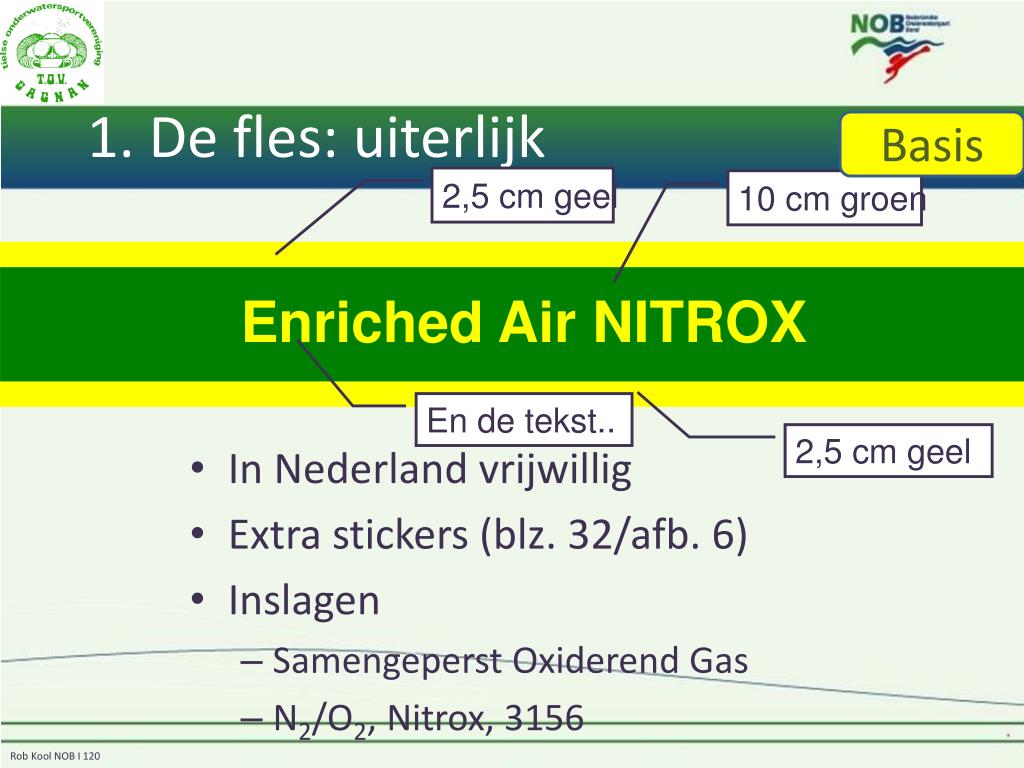

  16. Basis 1. De fles: uiterlijk 2,5 cm geel 10 cm groen • In Nederland vrijwillig • Extra stickers (blz. 32/afb. 6) • Inslagen • Samengeperst Oxiderend Gas • N2/O2, Nitrox, 3156 Enriched Air NITROX En de tekst.. 2,5 cm geel

  17. Disclaimer Vullen bij gewoon station? • fles is niet langer zuurstof schoon Als fles tijdens vullen > EAN40 komt: • zuurstof schoon verplicht!

  18. Basis De grote verwarring • In Nederland geldt als kwaliteits eis voor ademlucht de nieuwe Europese norm voor ademlucht NEN-EN 12021. Deze  norm was voor de eenwording de DIN 3188. De Duitse industrienorm Din 3188 is niet dezelfde norm. In de NEN-EN 12021 zijn andere waarden geldig en wijkt op een aantal punten af. Nu geldt de Din 3188 in Nederland niet meer. • In Engeland geldt de BS 4001 en in Amerika de kwalificatie Grade E (97’). Deze normen hebben betrekking op ademlucht en dus niet op lucht die gebruikt wordt in zuurstofservice apparatuur of voor het vermengen met zuurstof (PPB). http://www.therebreathersite.nl/01_Informative/zuurstofschoon.htm http://en.wikipedia.org/wiki/Oxygen_tank

  19. Basis 1. De fles: aangepast • “Gewone” fles laten reinigen + stickeren • Nieuwe nitroxfles kopen • Viton O-ring/Aangepaste vetten • Cristo-Lube MCg111/Halocarbon 25-55 • Sticker datum O2-service geschikt maken & toegestane vulmethoden (in NL vrijwillig)

  20. Basis 1. De fles: vullen Sticker of kaartje met: • Vuldatum • O2 % • maximale pO2 • maximale duikdiepte • naam controleur O2 (optioneel) • vuldruk (optioneel)

  21. 2. De compressor • Speciale “olievrije” compressor • Extra filter sets • Aangepaste compressor • Buffer/leidingen/slangen/meter: zuurstof service

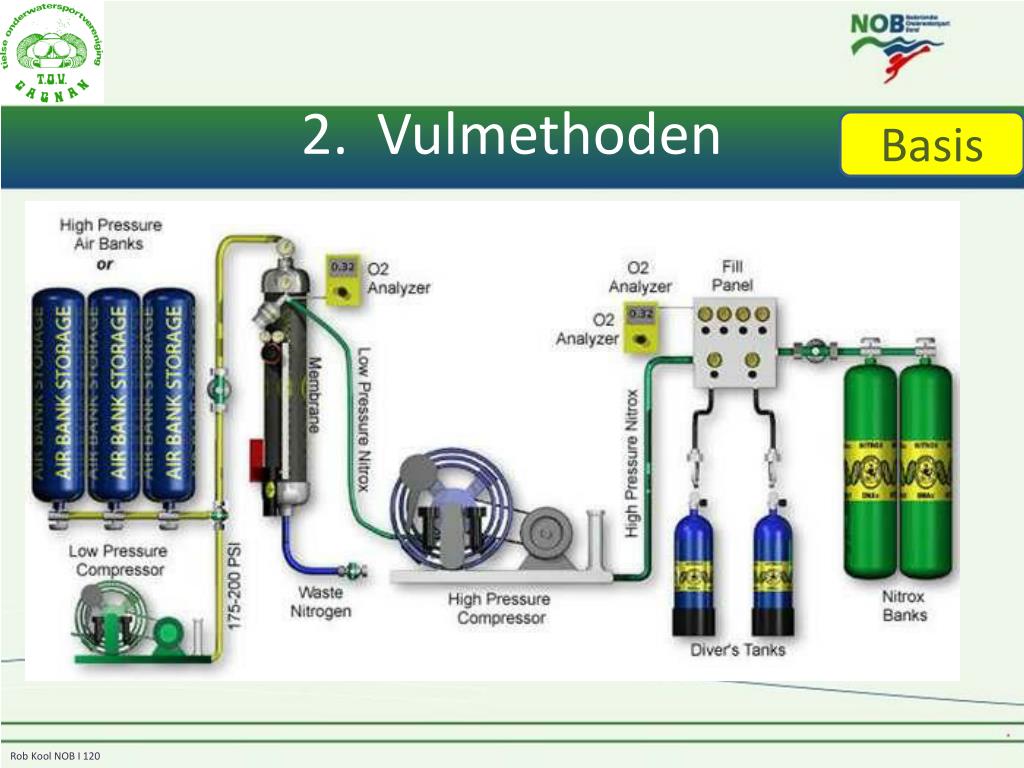

  22. Basis 2. Vulmethoden • Blenden • Membraan • Uit buffer • Combinatie

  23. Basis 3. Trimflesje Niet gebruiken (met EANx) • Onveilig (vocht / hoge temperatuur) • Duur • Ook niet geweldig voor vest

  24. 4. De automaat • “Gewone” automaat laten reinigen (upgrade) • Ontvetten & gereinigd • Nieuwe nitroxautomaat kopen • Viton O-ring/Aangepaste vetten • Cristo-Lube MCg111/Halocarbon 25-55 • Klepzitting: brons ipv teflon.

  25. Basis 5. Nitroxcomputer • Instelbaar 20-50?% O2 (wordt weergegeven) • Extra’s: • MOD (+ waarschuwing) • CNS • p O2 instelbaar tot 1,6 Nitrox computer altijd bruikbaar!

  26. 6. Zuurstof analysator • Elektronische meting • Koppelen aan inflator/koppelstuk • Veiligheid: • controleer altijd zelf • hanteer hoogste O2% voor MOD • hanteer laagste O2% voor MDD & stops. • kalibreer meter met 20,9% en 100% O2 • wees lief voor de analysator

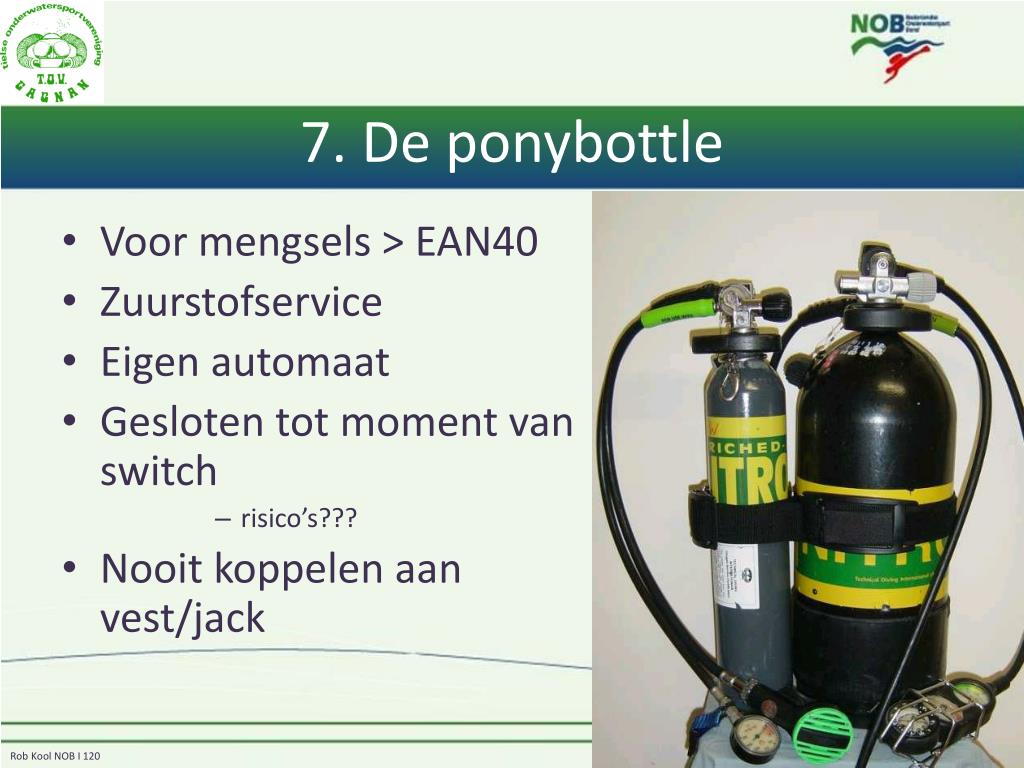

  27. 7. De ponybottle • Voor mengsels > EAN40 • Zuurstofservice • Eigen automaat • Gesloten tot moment van switch • risico’s??? • Nooit koppelen aan vest/jack

  28. 8. Overige onderdelen • Vermijdt EAN>40 op vest/pak etc. • Slangen etc. zijn zuurstof schoon te krijgen. • Gebruik oppervlakte boei bij stops.

  29. Toets • Advanced: 10 vragen (7 goed) • nu met deco-aspecten.

  30. 10 April 09.00 uur: duik 1 ? 10.30 uur: toets, berekening 2e duik. 12.00 uur: duik 2 volgens eigen planning EAN… Planning & conclusie inleveren Oefenen decostop/Gasswitch Praktijklessen

  31. Afspraken 10 April 09.00 uur Toets Buddyparen: 2 duiken min. 30 min. Opp. interval min. 30 min Planning vooraf. Oefen met boei & Gasswitch Planning & conclusie inleveren Vragen……

  32. Evaluatie…..
