  1. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

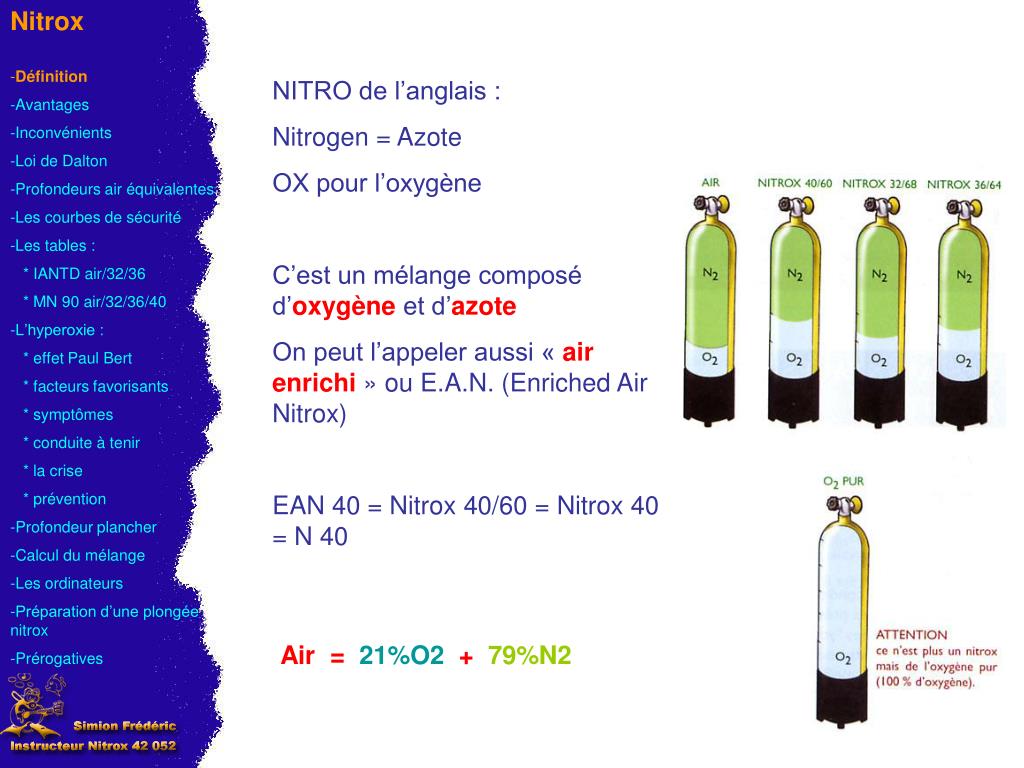

  2. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives NITRO de l’anglais : Nitrogen = Azote OX pour l’oxygène C’est un mélange composé d’oxygène et d’azote On peut l’appeler aussi « air enrichi » ou E.A.N. (Enriched Air Nitrox) EAN 40 = Nitrox 40/60 = Nitrox 40 = N 40 Air = 21%O2 + 79%N2

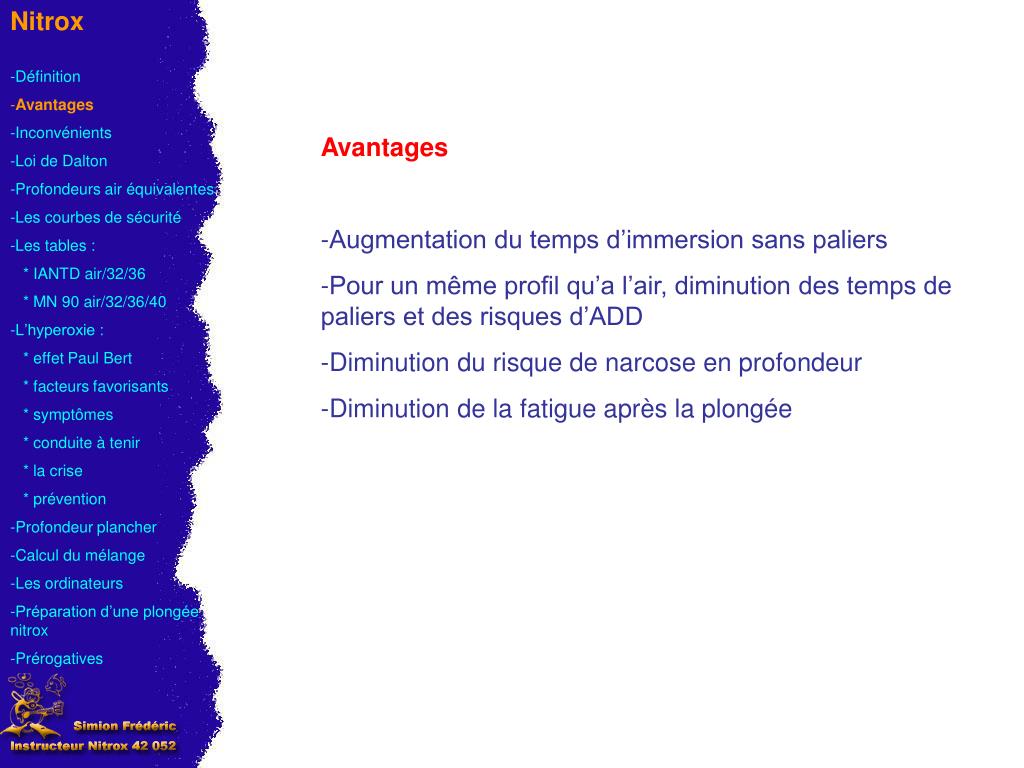

  3. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives • Avantages • Augmentation du temps d’immersion sans paliers • Pour un même profil qu’a l’air, diminution des temps de paliers et des risques d’ADD • Diminution du risque de narcose en profondeur • Diminution de la fatigue après la plongée

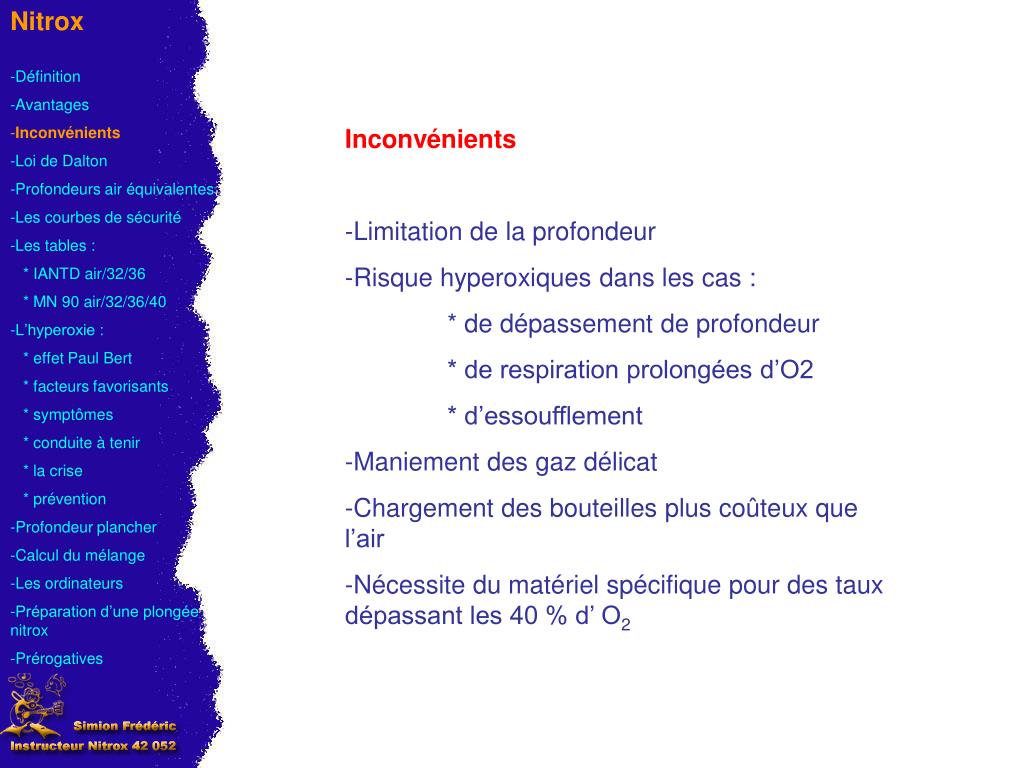

  4. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives • Inconvénients • Limitation de la profondeur • Risque hyperoxiques dans les cas : • * de dépassement de profondeur • * de respiration prolongées d’O2 • * d’essoufflement • -Maniement des gaz délicat • -Chargement des bouteilles plus coûteux que l’air • -Nécessite du matériel spécifique pour des taux dépassant les 40 % d’ O2

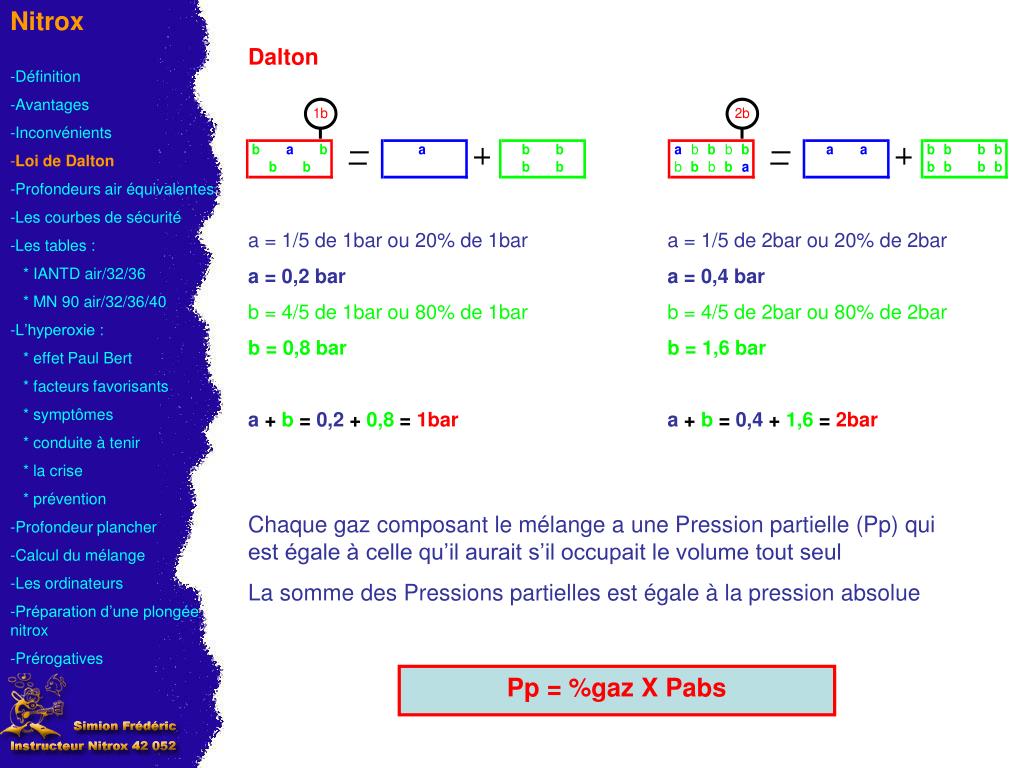

  5. Nitrox Dalton • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives a = 1/5 de 1bar ou 20% de 1bar a = 0,2 bar b = 4/5 de 1bar ou 80% de 1bar b = 0,8 bar a + b = 0,2 + 0,8 = 1bar a = 1/5 de 2bar ou 20% de 2bar a = 0,4 bar b = 4/5 de 2bar ou 80% de 2bar b = 1,6 bar a + b = 0,4 + 1,6 = 2bar Chaque gaz composant le mélange a une Pression partielle (Pp) qui est égale à celle qu’il aurait s’il occupait le volume tout seul La somme des Pressions partielles est égale à la pression absolue Pp = %gaz X Pabs

  6. Nitrox Profondeurs air équivalentes C’est la profondeur à laquelle on trouve la même pression partielle d’azote lorsque l’on plonge à l’air D’après la loi de Dalton: Pp(gaz) = %(gaz) X Pabsou Pabs = Pp(gaz) %(gaz) Exemple: Si on plonge à30 mavec unnitrox 40/60 • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives PpN2 = 0,60 X 4 PpN2 = 2,4 bar Maintenant on cherche à quelle pression nous avons 2,4 bar de PpN2 avec de l’air soit 79% d’N2 Pabs = 2,4 / 0,79 Pabs = 3,04 soit20,4 mètres Pression air équivalente = P.réelle X %N2 (du nitrox) 0,79

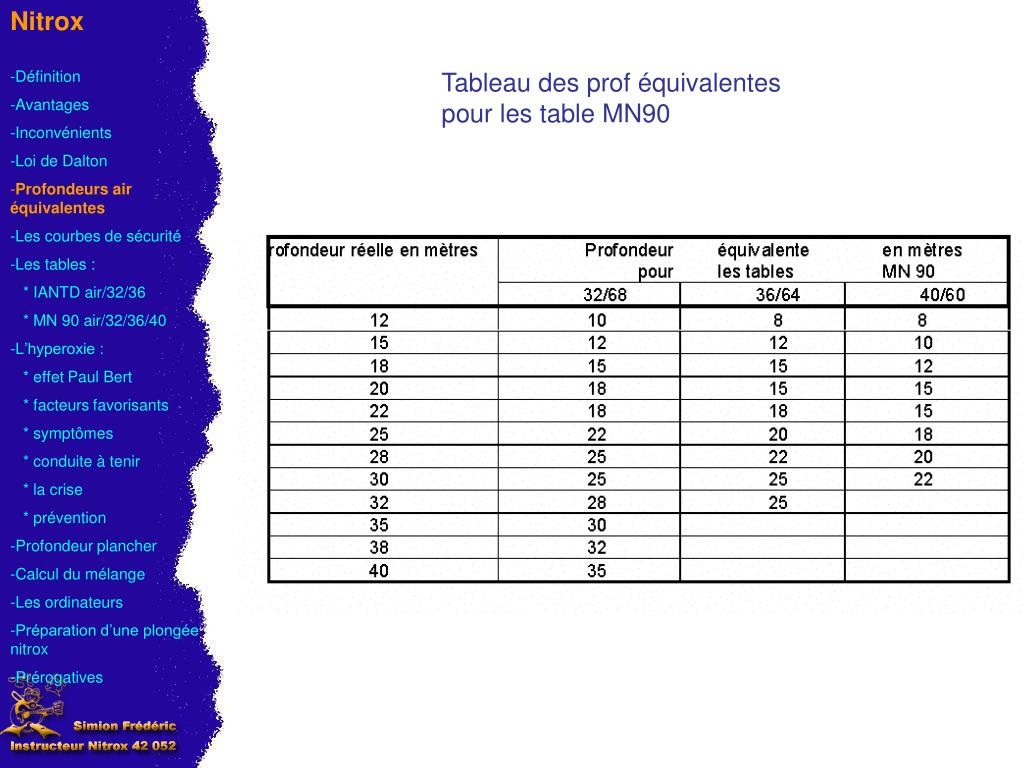

  7. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives Tableau des prof équivalentes pour les table MN90

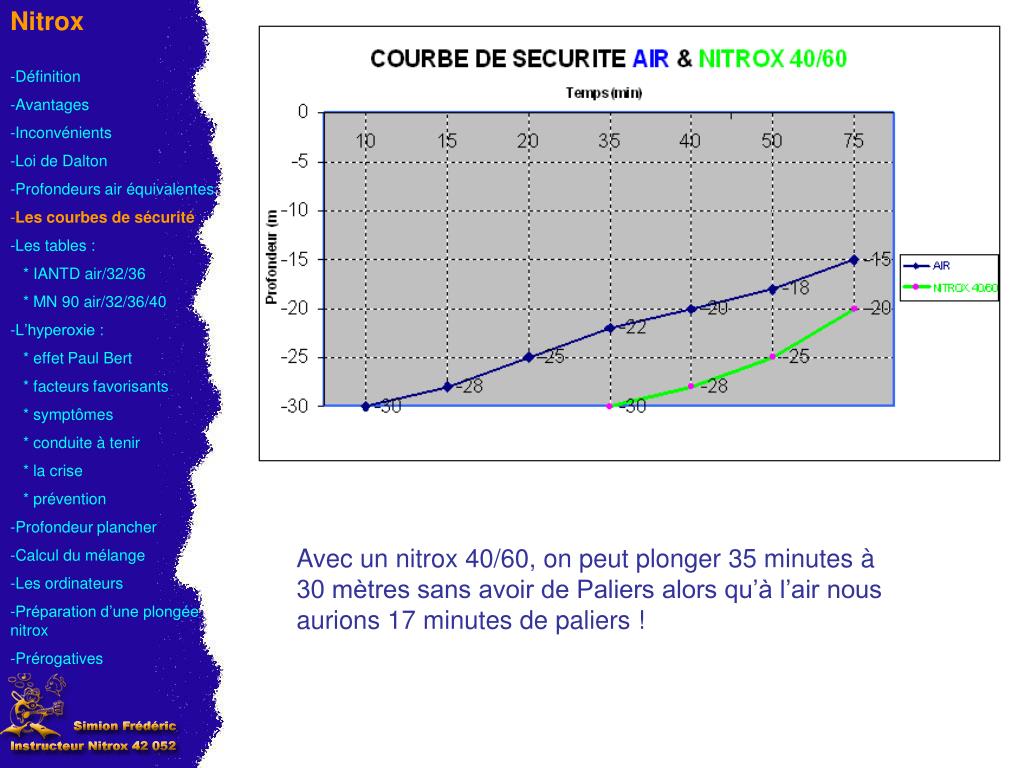

  8. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives Avec un nitrox 40/60, on peut plonger 35 minutes à 30 mètres sans avoir de Paliers alors qu’à l’air nous aurions 17 minutes de paliers !

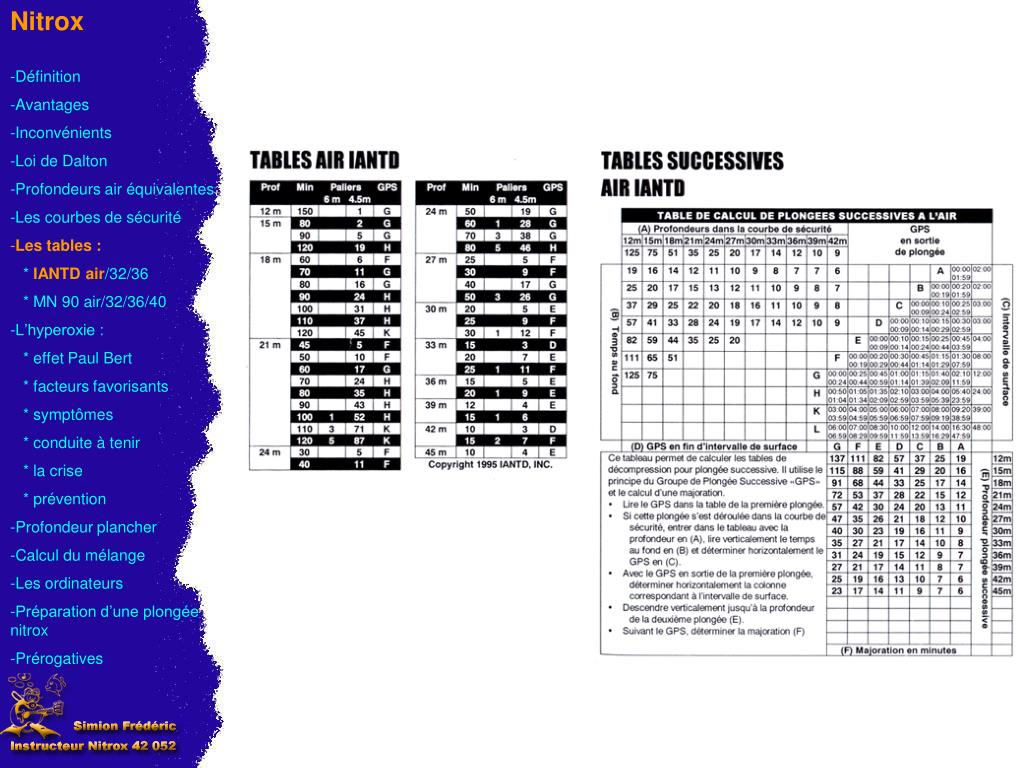

  9. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

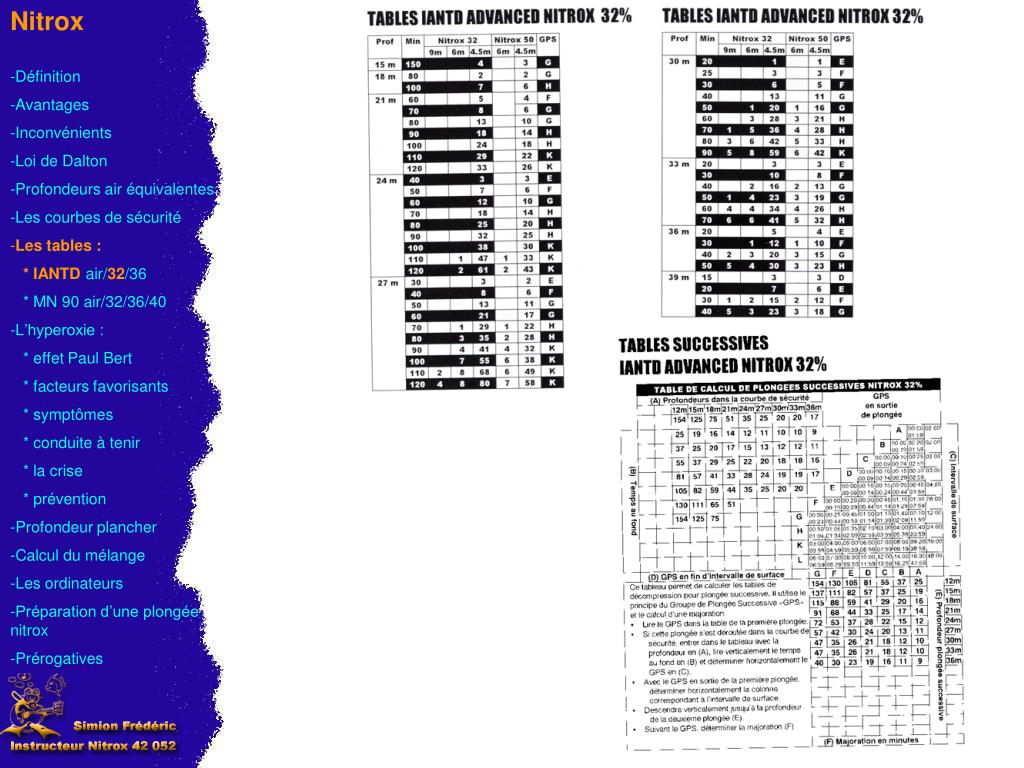

  10. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

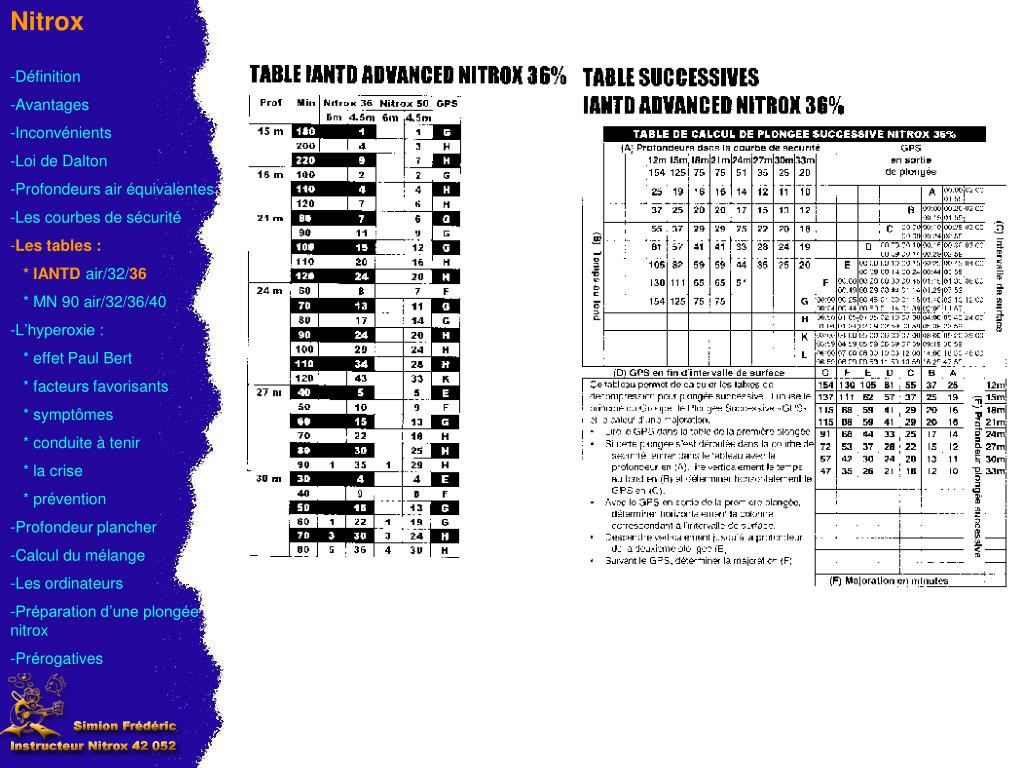

  11. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

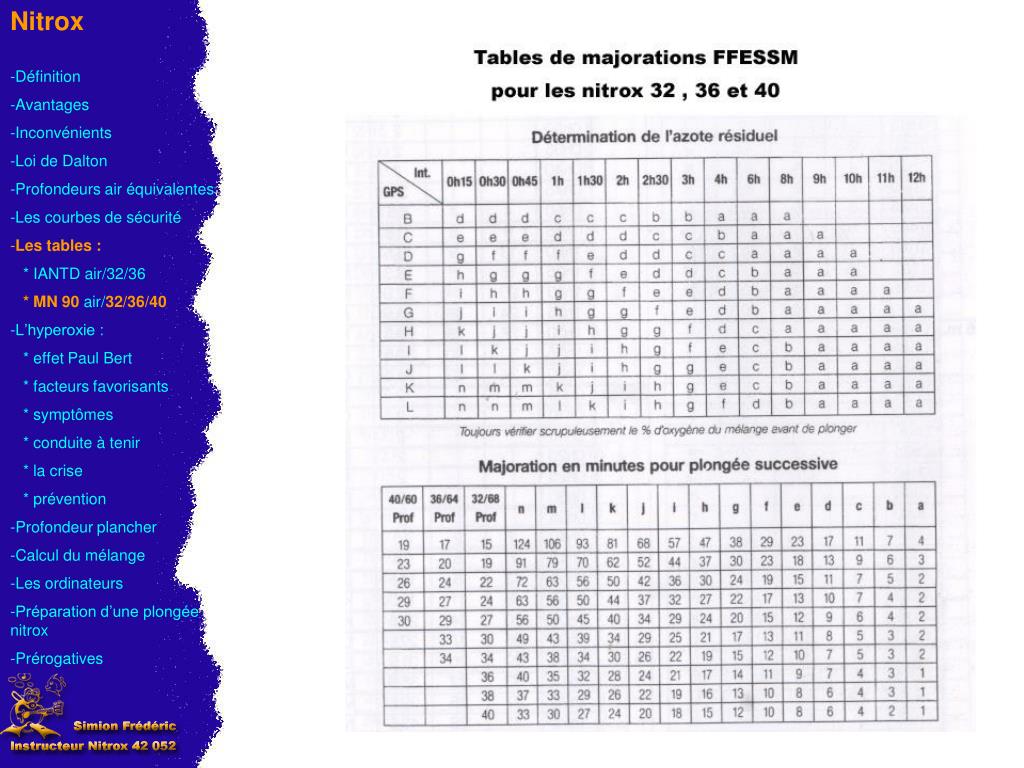

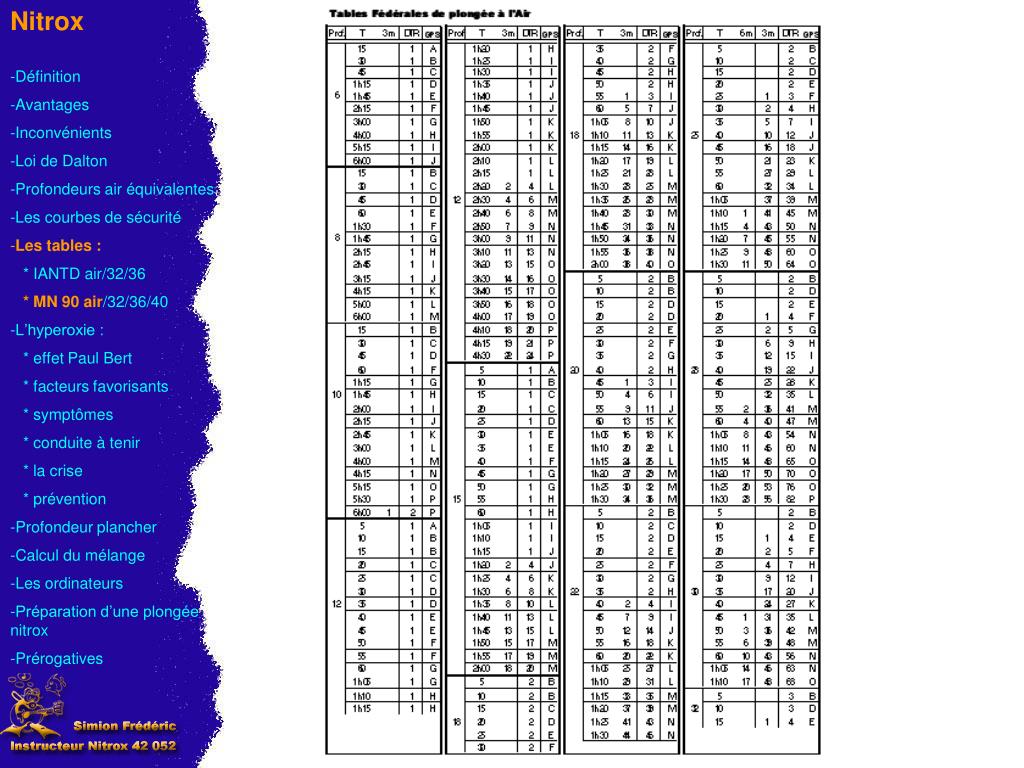

  12. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

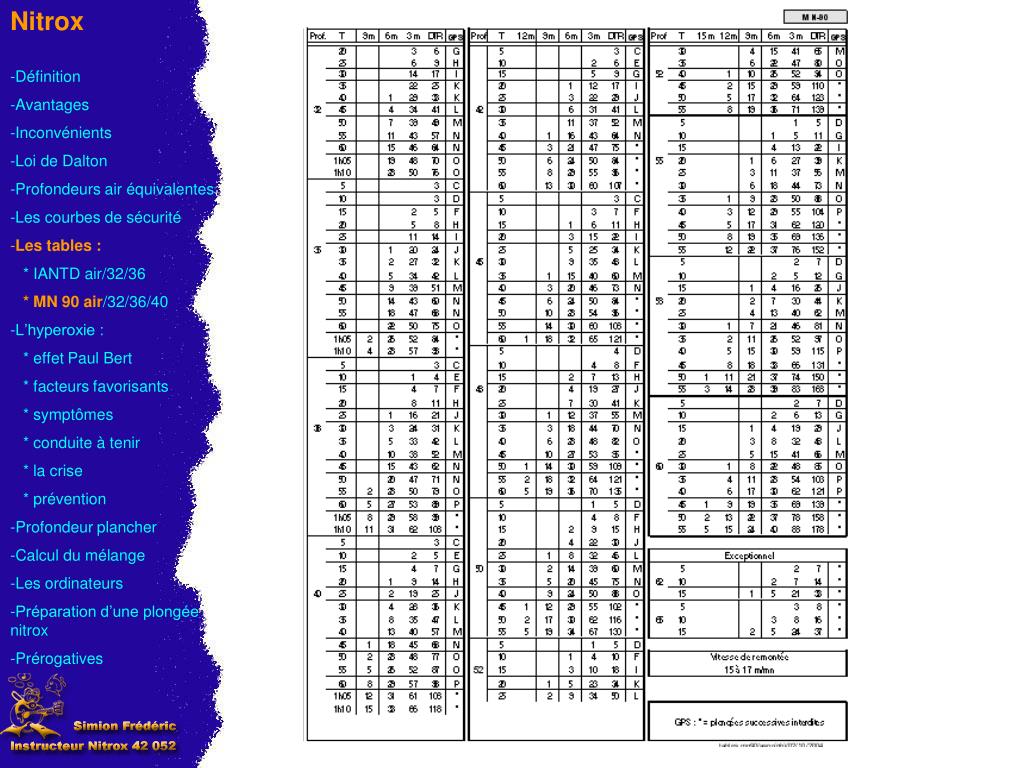

  13. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

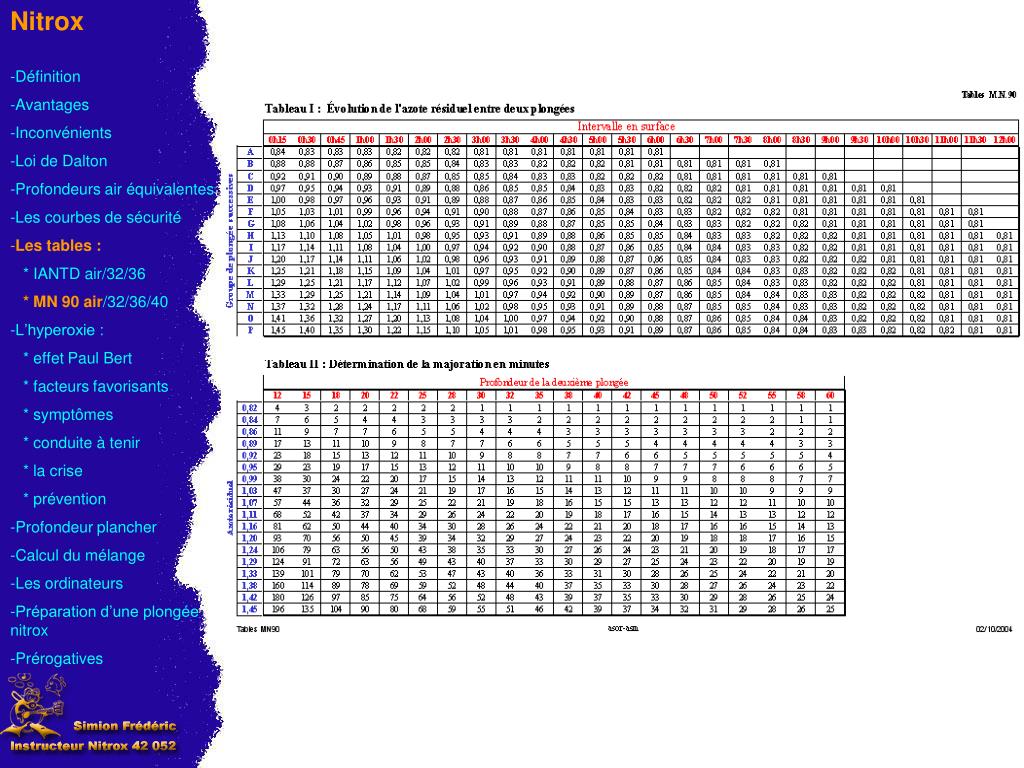

  14. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

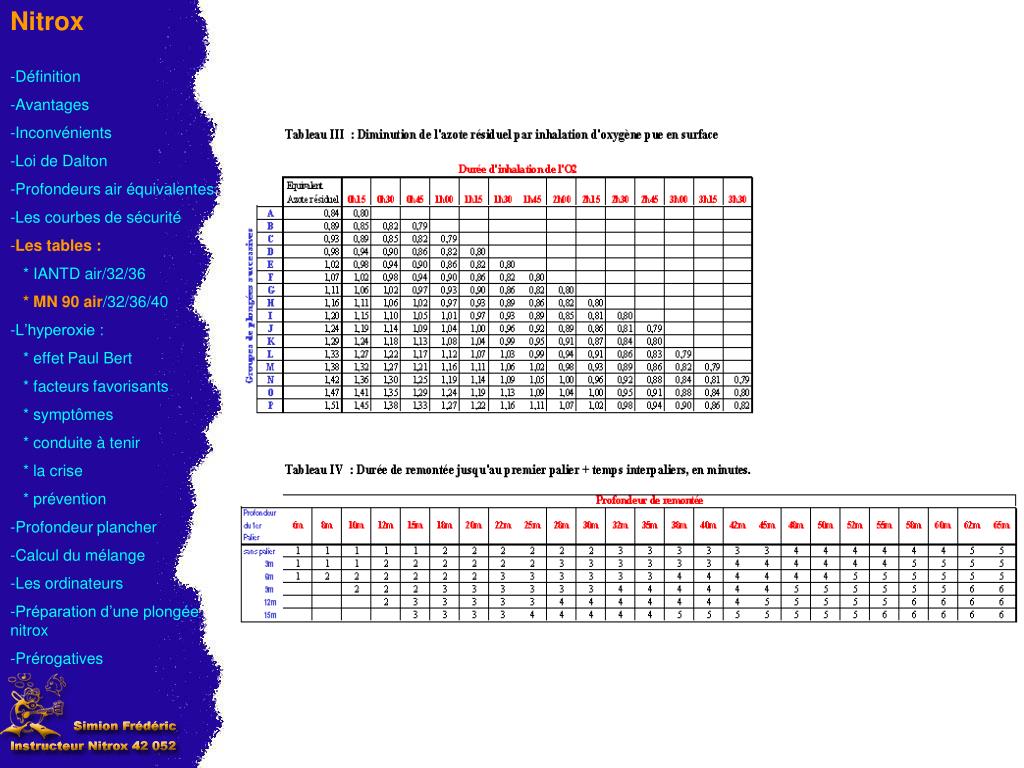

  15. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

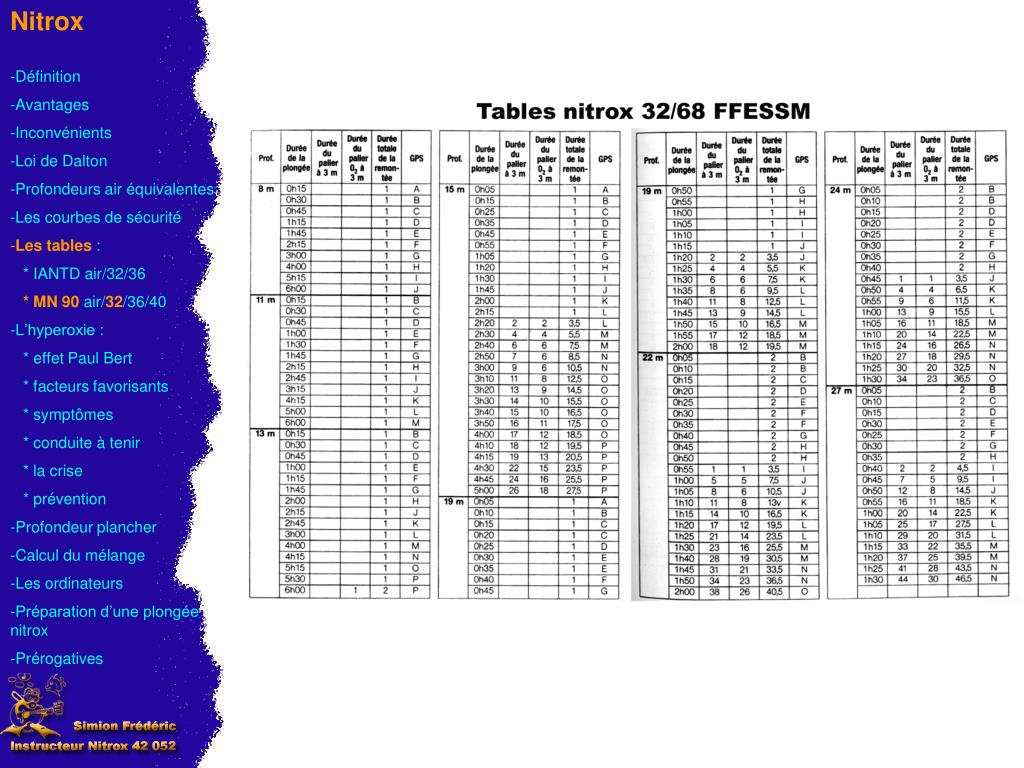

  16. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

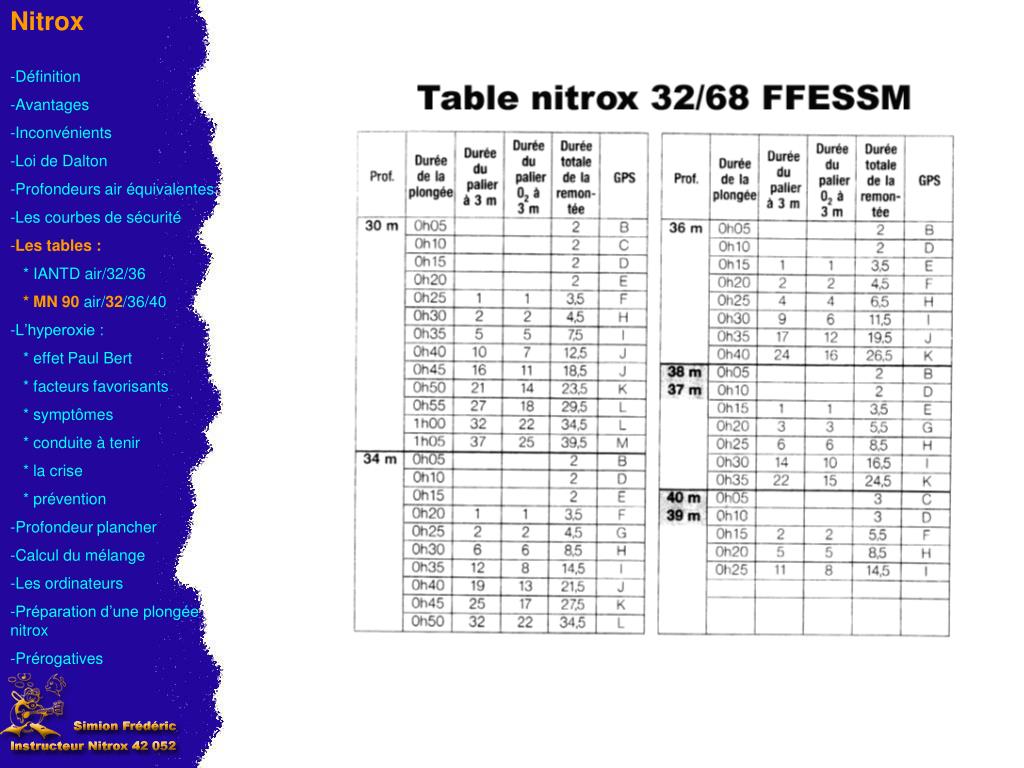

  17. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

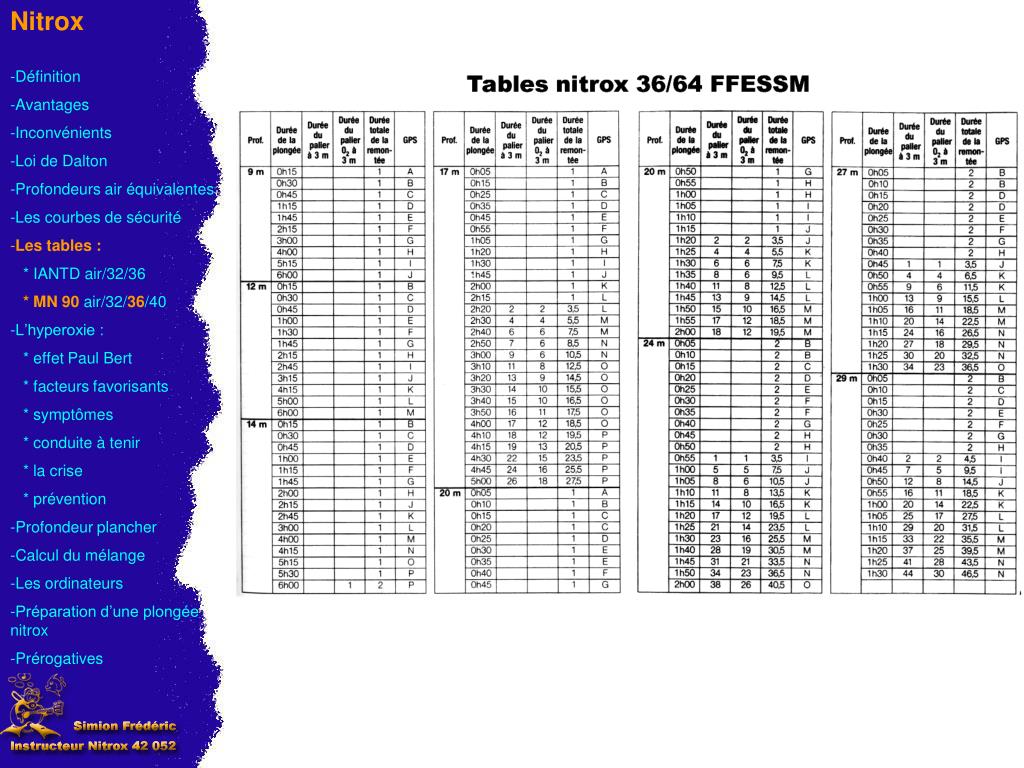

  18. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

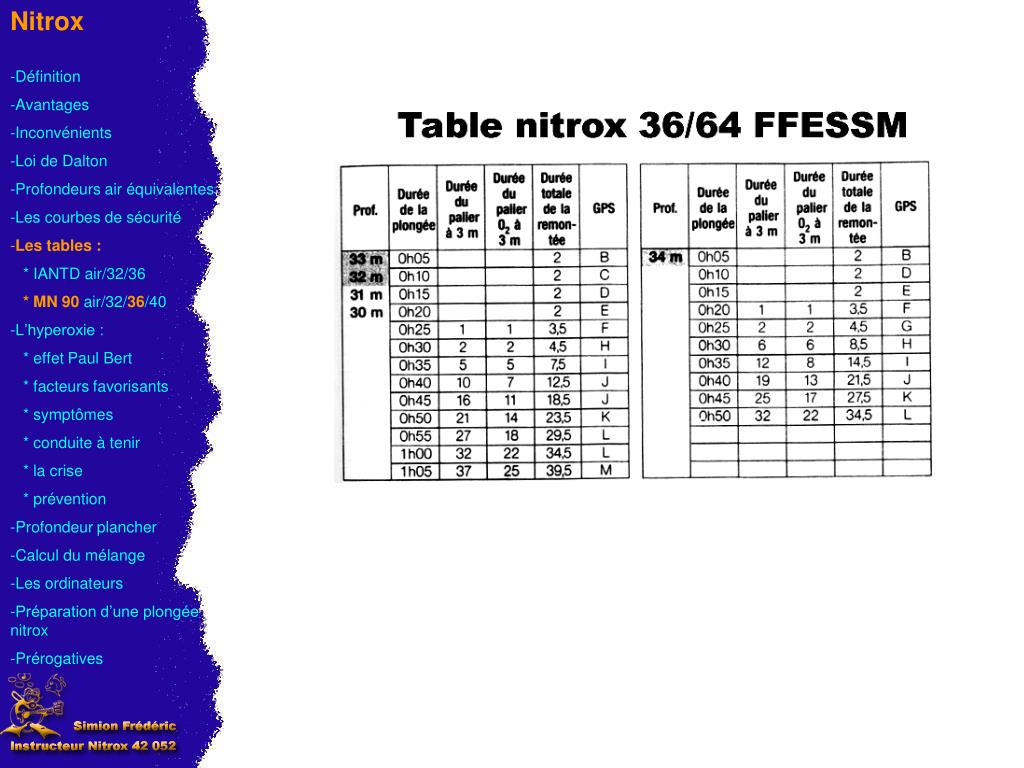

  19. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

  20. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

  21. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

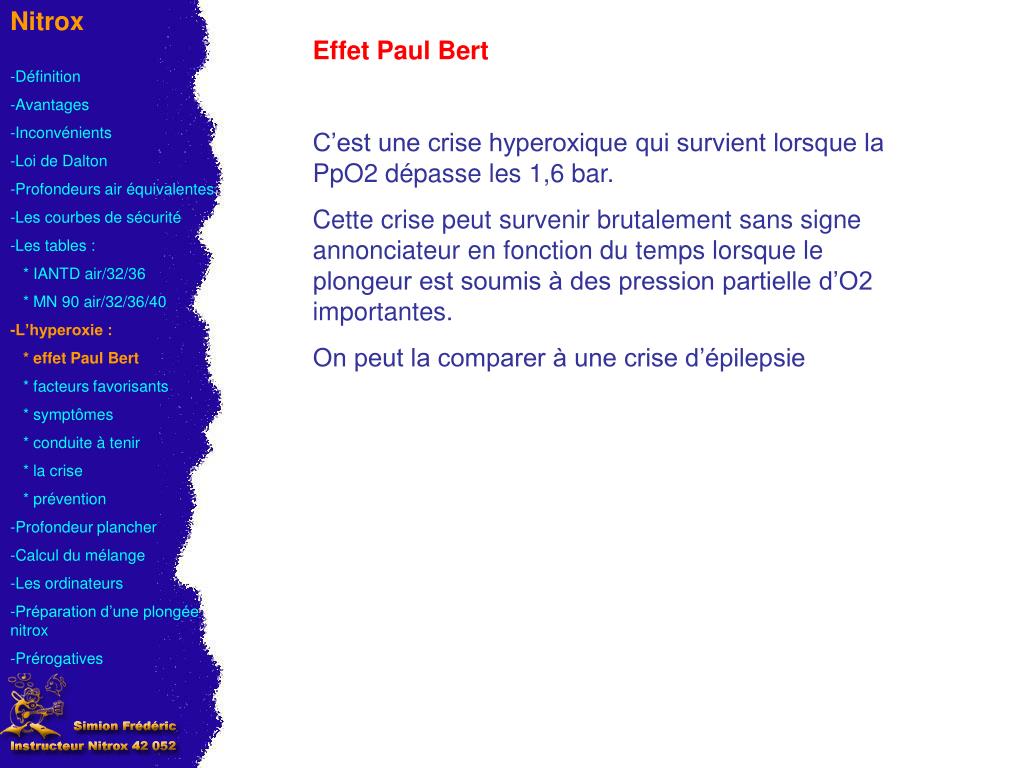

  22. Nitrox Effet Paul Bert C’est une crise hyperoxique qui survient lorsque la PpO2 dépasse les 1,6 bar. Cette crise peut survenir brutalement sans signe annonciateur en fonction du temps lorsque le plongeur est soumis à des pression partielle d’O2 importantes. On peut la comparer à une crise d’épilepsie • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

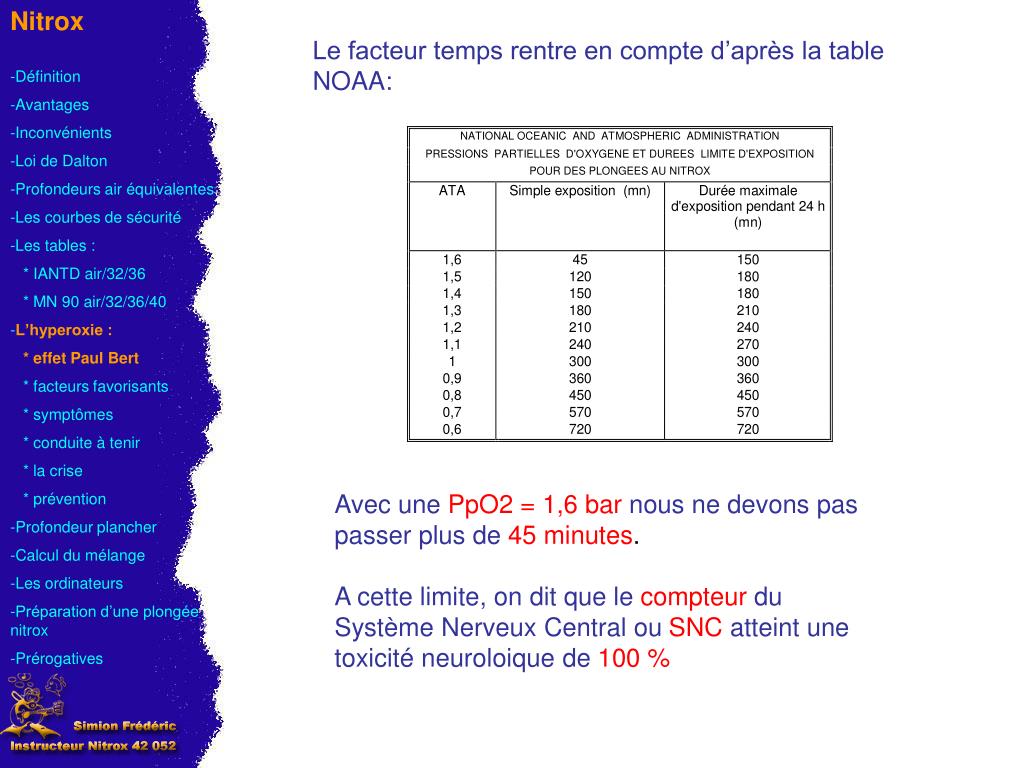

  23. Nitrox Le facteur temps rentre en compte d’après la table NOAA: • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives Avec unePpO2 = 1,6barnous ne devons paspasser plus de45 minutes. A cette limite, on dit que lecompteurdu Système Nerveux Central ouSNCatteint unetoxicité neuroloique de100 %

  24. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives Facteurs favorisants -taux de CO2 important (efforts,essoufflement) -eau froide -médicaments types corticoïdes ou amphétamines

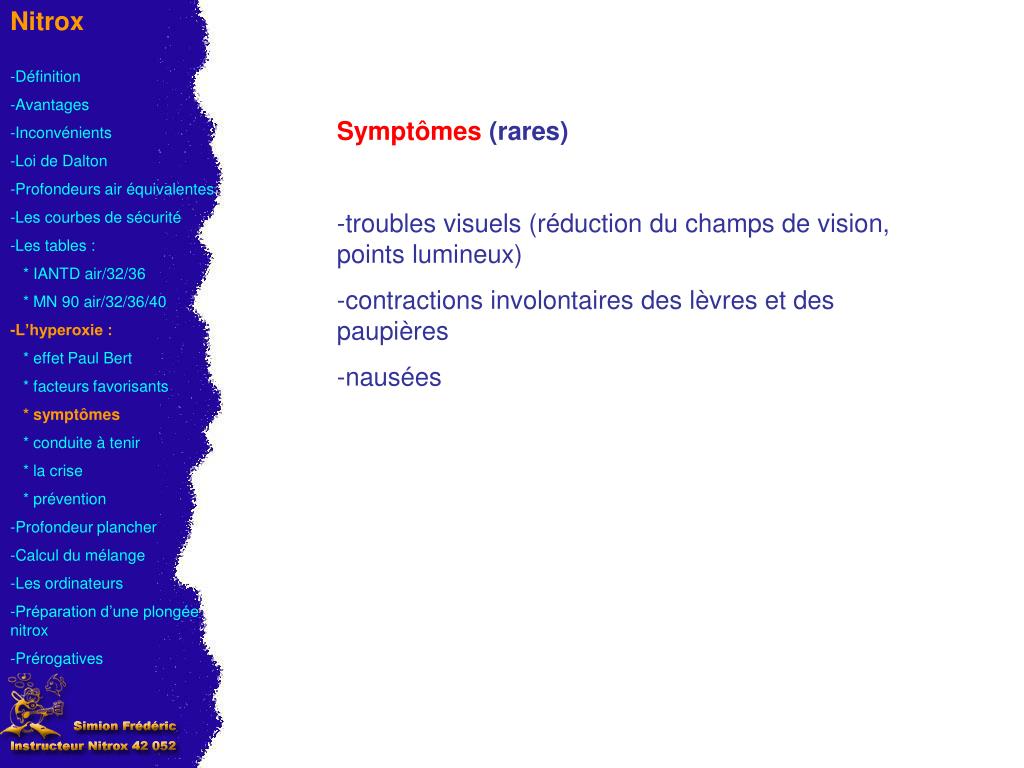

  25. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives Symptômes (rares) -troubles visuels (réduction du champs de vision, points lumineux) -contractions involontaires des lèvres et des paupières -nausées

  26. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives Conduite à tenir (avant que la crise survienne) -gonfler rapidement pour quitter la zone et s’arrêter quelques mètres plus haut

  27. Nitrox La crise hyperoxique est composées de 3 stades • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

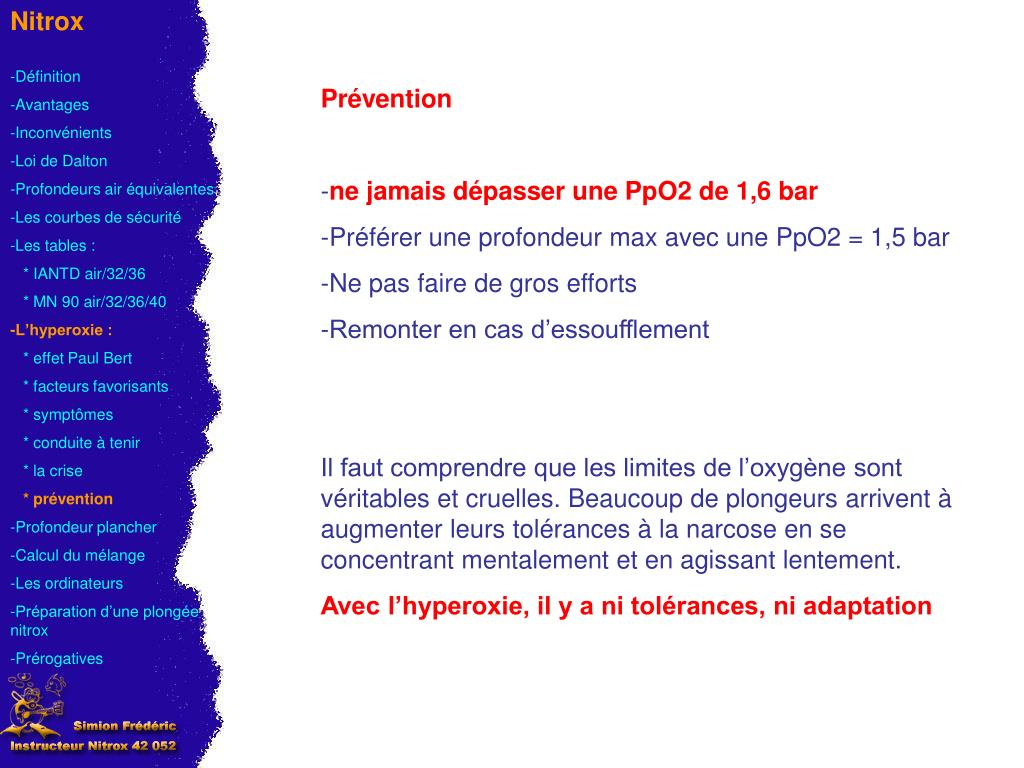

  28. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives Prévention -ne jamais dépasser une PpO2 de 1,6 bar -Préférer une profondeur max avec une PpO2 = 1,5 bar -Ne pas faire de gros efforts -Remonter en cas d’essoufflement Il faut comprendre que les limites de l’oxygène sont véritables et cruelles. Beaucoup de plongeurs arrivent à augmenter leurs tolérances à la narcose en se concentrant mentalement et en agissant lentement. Avec l’hyperoxie, il y a ni tolérances, ni adaptation

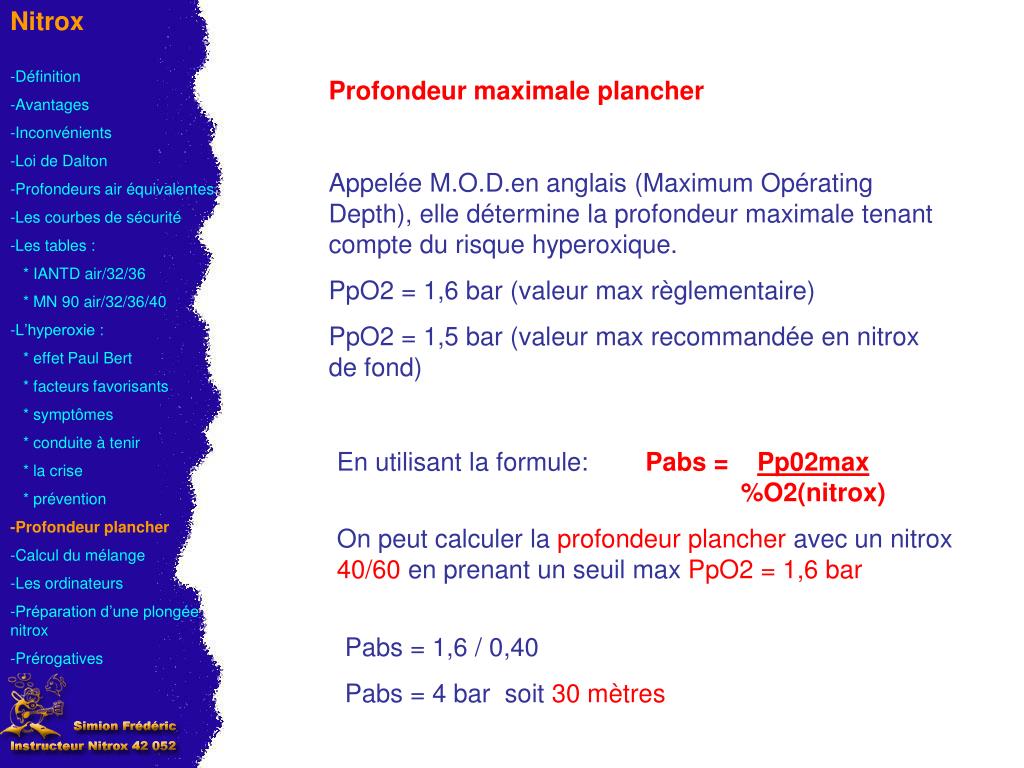

  29. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives Profondeur maximale plancher Appelée M.O.D.en anglais (Maximum Opérating Depth), elle détermine la profondeur maximale tenant compte du risque hyperoxique. PpO2 = 1,6 bar (valeur max règlementaire) PpO2 = 1,5 bar (valeur max recommandée en nitrox de fond) En utilisant la formule:Pabs = Pp02max %O2(nitrox) On peut calculer laprofondeur plancheravec un nitrox40/60en prenant un seuil maxPpO2 = 1,6 bar Pabs = 1,6 / 0,40 Pabs = 4 bar soit 30 mètres

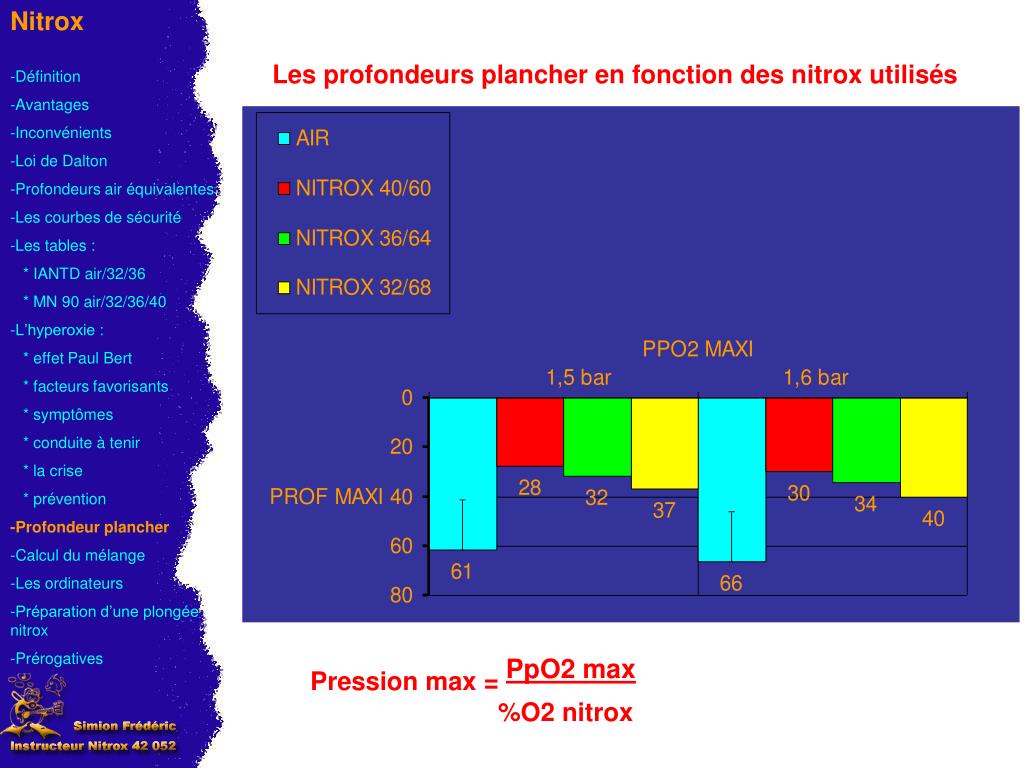

  30. Nitrox Les profondeurs plancher en fonction des nitrox utilisés • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives Pression max = PpO2 max %O2 nitrox

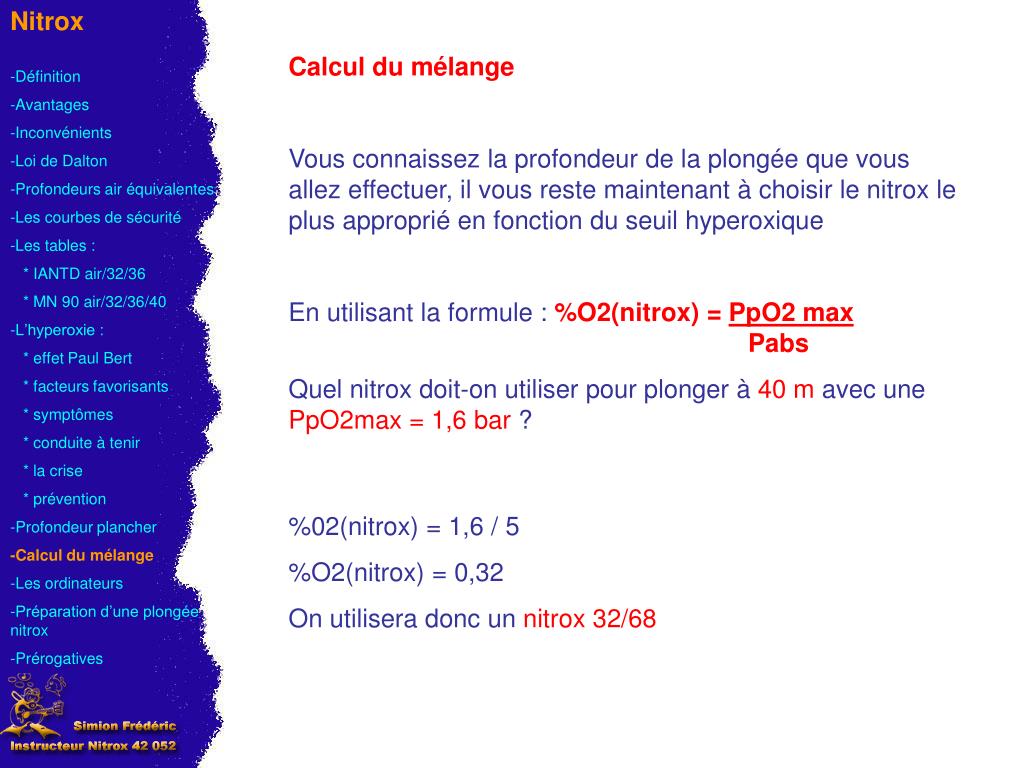

  31. Nitrox Calcul du mélange Vous connaissez la profondeur de la plongée que vous allez effectuer, il vous reste maintenant à choisir le nitrox le plus approprié en fonction du seuil hyperoxique En utilisant la formule :%O2(nitrox) = PpO2 max Pabs Quel nitrox doit-on utiliser pour plonger à 40 m avec une PpO2max = 1,6 bar ? • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives %02(nitrox) = 1,6 / 5 %O2(nitrox) = 0,32 On utilisera donc un nitrox 32/68

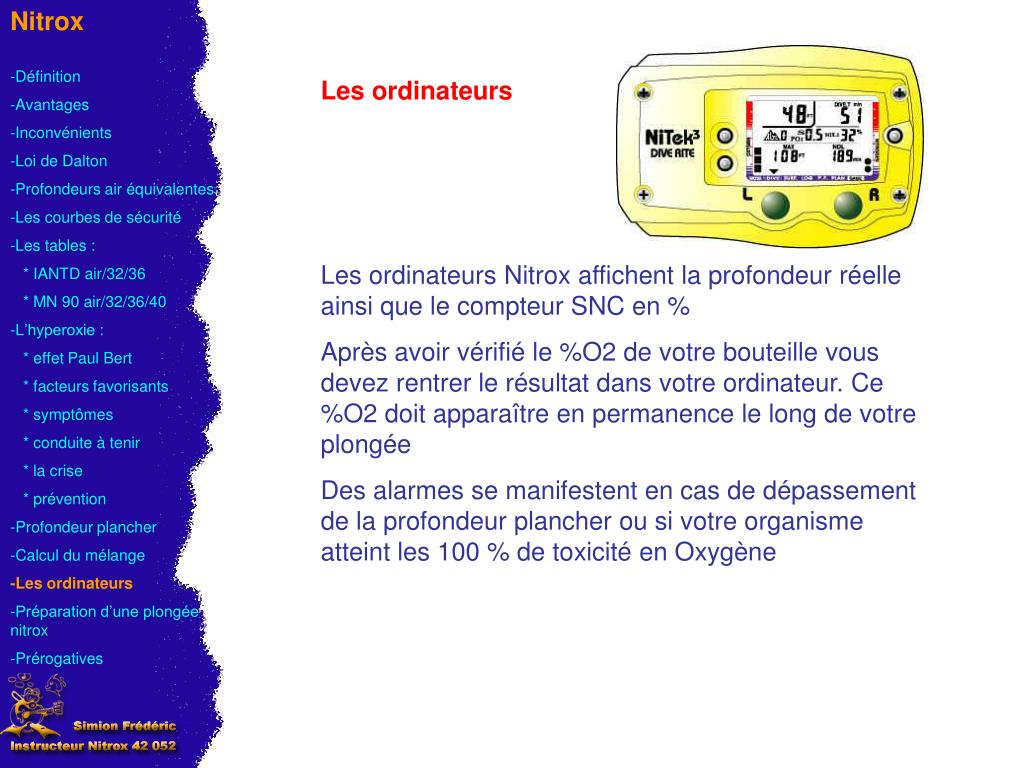

  32. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives Les ordinateurs Les ordinateurs Nitrox affichent la profondeur réelle ainsi que le compteur SNC en % Après avoir vérifié le %O2 de votre bouteille vous devez rentrer le résultat dans votre ordinateur. Ce %O2 doit apparaître en permanence le long de votre plongée Des alarmes se manifestent en cas de dépassement de la profondeur plancher ou si votre organisme atteint les 100 % de toxicité en Oxygène

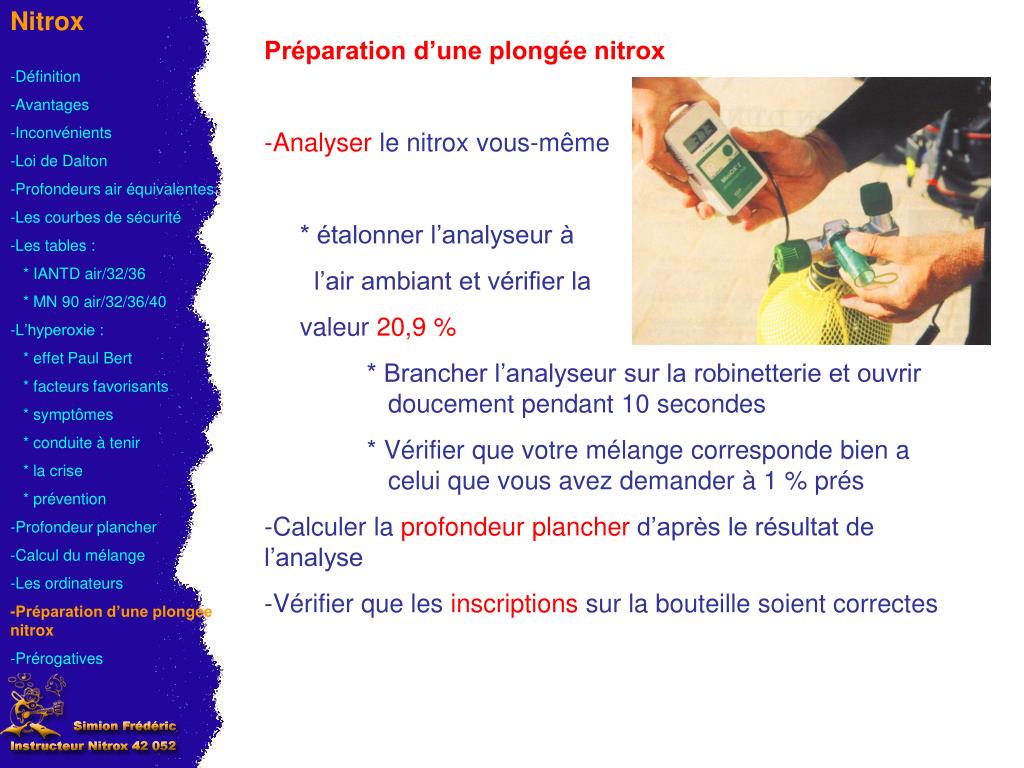

  33. Nitrox • Préparation d’une plongée nitrox • Analyser le nitrox vous-même • * étalonner l’analyseur à • l’air ambiant et vérifier la • valeur 20,9 % • * Brancher l’analyseur sur la robinetterie et ouvrir doucement pendant 10 secondes • * Vérifier que votre mélange corresponde bien a celui que vous avez demander à 1 % prés • Calculer la profondeur plancher d’après le résultat de l’analyse • Vérifier que les inscriptions sur la bouteille soient correctes • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives

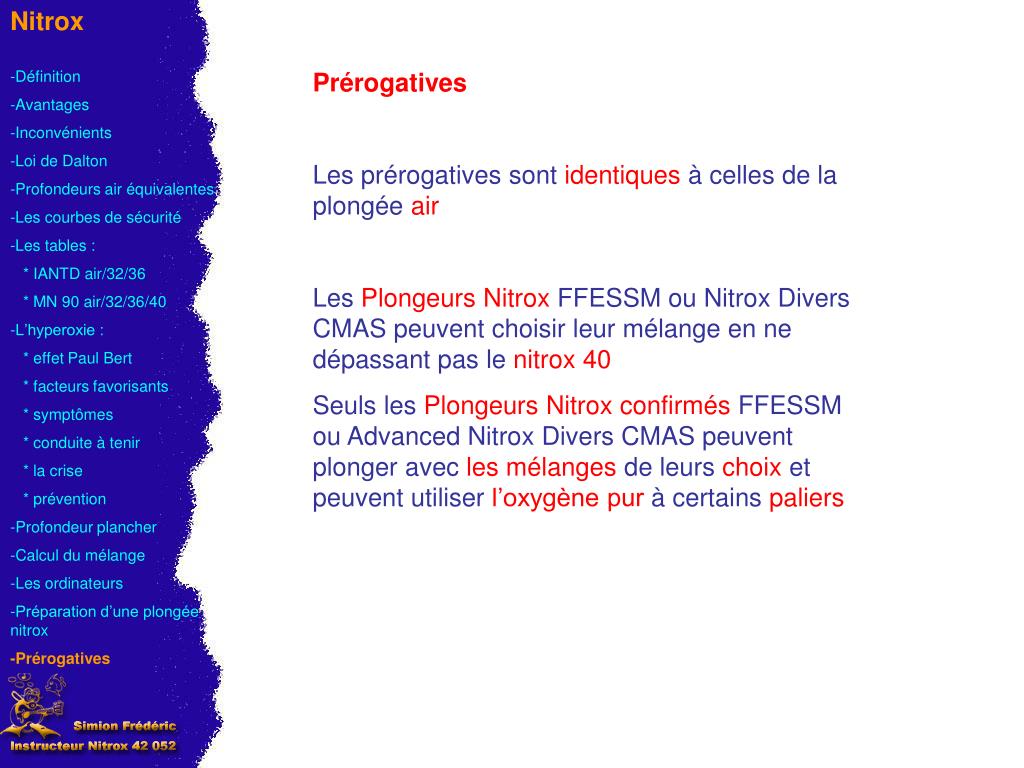

  34. Nitrox • Définition • Avantages • Inconvénients • Loi de Dalton • Profondeurs air équivalentes • Les courbes de sécurité • Les tables : • * IANTD air/32/36 • * MN 90 air/32/36/40 • -L’hyperoxie : • * effet Paul Bert • * facteurs favorisants • * symptômes • * conduite à tenir • * la crise • * prévention • -Profondeur plancher • -Calcul du mélange • -Les ordinateurs • -Préparation d’une plongée nitrox • -Prérogatives Prérogatives Les prérogatives sont identiques à celles de la plongée air Les Plongeurs Nitrox FFESSM ou Nitrox Divers CMAS peuvent choisir leur mélange en ne dépassant pas le nitrox 40 Seuls les Plongeurs Nitrox confirmés FFESSM ou Advanced Nitrox Divers CMAS peuvent plonger avec les mélanges de leurs choix et peuvent utiliser l’oxygène pur à certains paliers
