  1. J-PARC/BL05 NOPビームライン 猪野　隆 on behalf of the NOP collaboration

  2. BL05 NOPビームライン

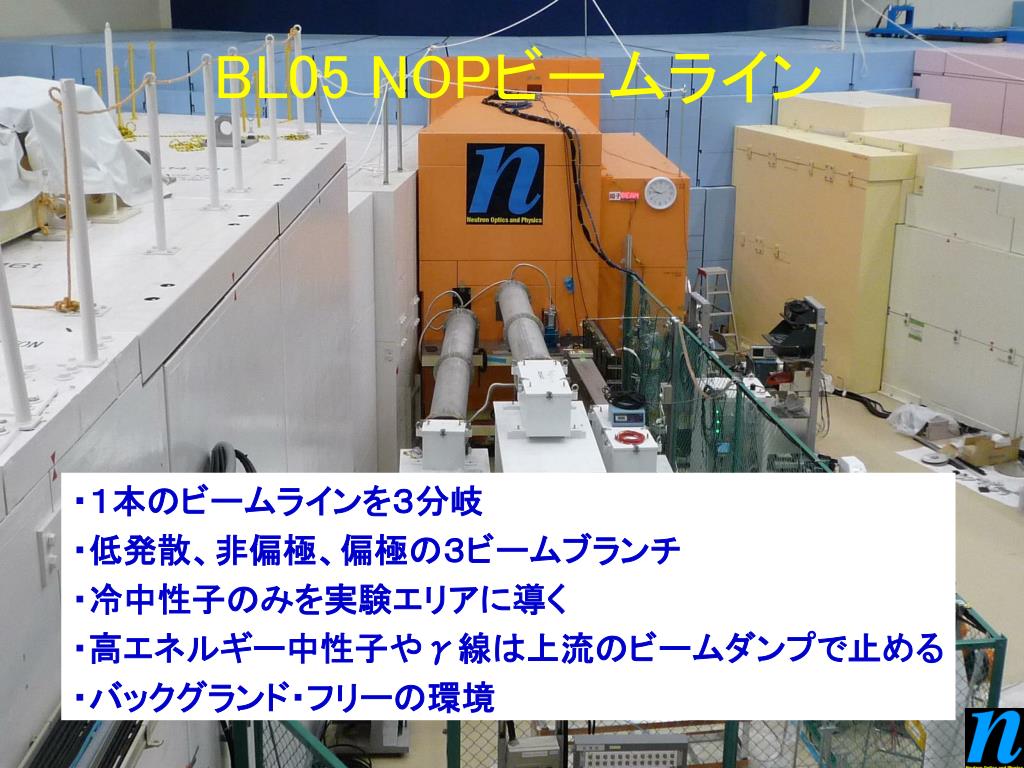

  3. BL05 NOPビームライン ・１本のビームラインを３分岐 ・低発散、非偏極、偏極の３ビームブランチ ・冷中性子のみを実験エリアに導く ・高エネルギー中性子やγ線は上流のビームダンプで止める ・バックグランド・フリーの環境

  4. BL05光学系 m=2 m=2 2m 4m m=3 7m 12m

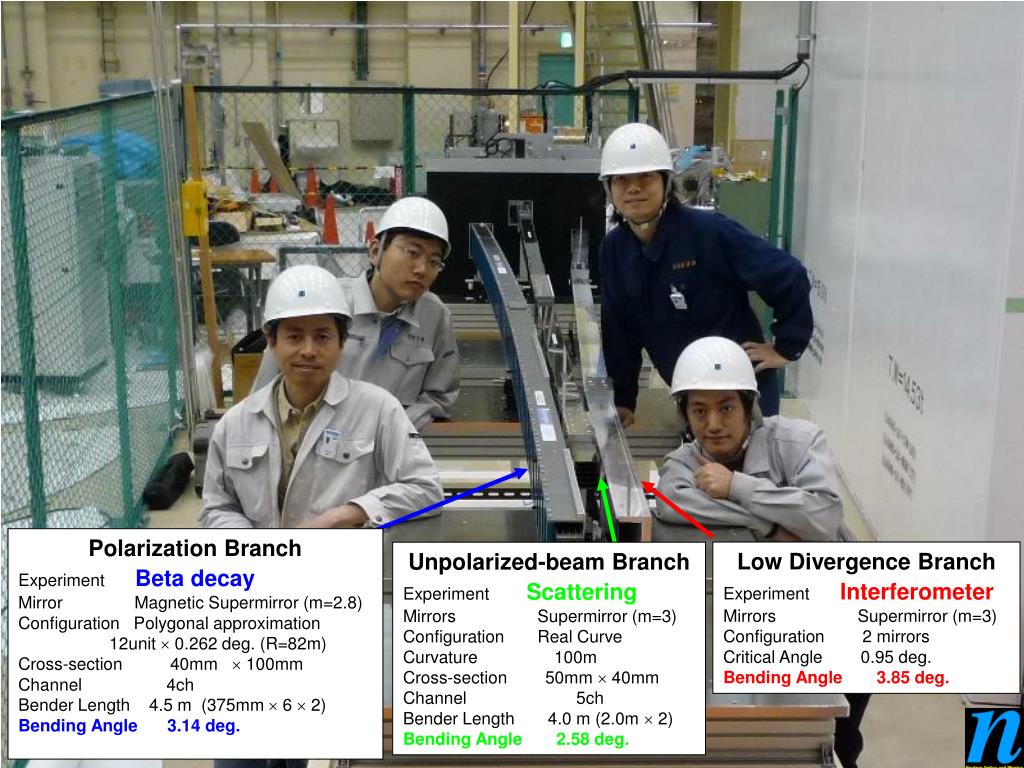

  5. Unpolarized-beam Branch Experiment Scattering Mirrors Supermirror (m=3) Configuration Real Curve Curvature 100m Cross-section 50mm  40mm Channel 5ch Bender Length 4.0 m (2.0m  2) Bending Angle 2.58 deg. ベンダー Polarization Branch Experiment Beta decay Mirror Magnetic Supermirror (m=2.8) Configuration Polygonal approximation 12unit  0.262 deg. (R=82m) Cross-section 40mm  100mm Channel 4ch Bender Length 4.5 m (375mm  6  2) Bending Angle 3.14 deg. Low Divergence Branch Experiment Interferometer Mirrors Supermirror (m=3) Configuration 2 mirrors Critical Angle 0.95 deg. Bending Angle 3.85 deg. Nov. 2008

  6. 中性子フラックス （シミュレーション） Low div. beam branch ~1 x 107 Unpolarized beam branch ~1 x 109 Polarized beam branch ~5 x 108 P ~ 98％ [n/cm2/sec/MW]

  7. 3.11震災の影響 ~0.1 mSv/hr ・放射線管理区域より外の線量が高くなった ・ガイド管の破損 ・機器の破損（一部装置は動作未確認）

  8. シャッターダクトキャスク

  9. シャッターダクトガイド管かけ

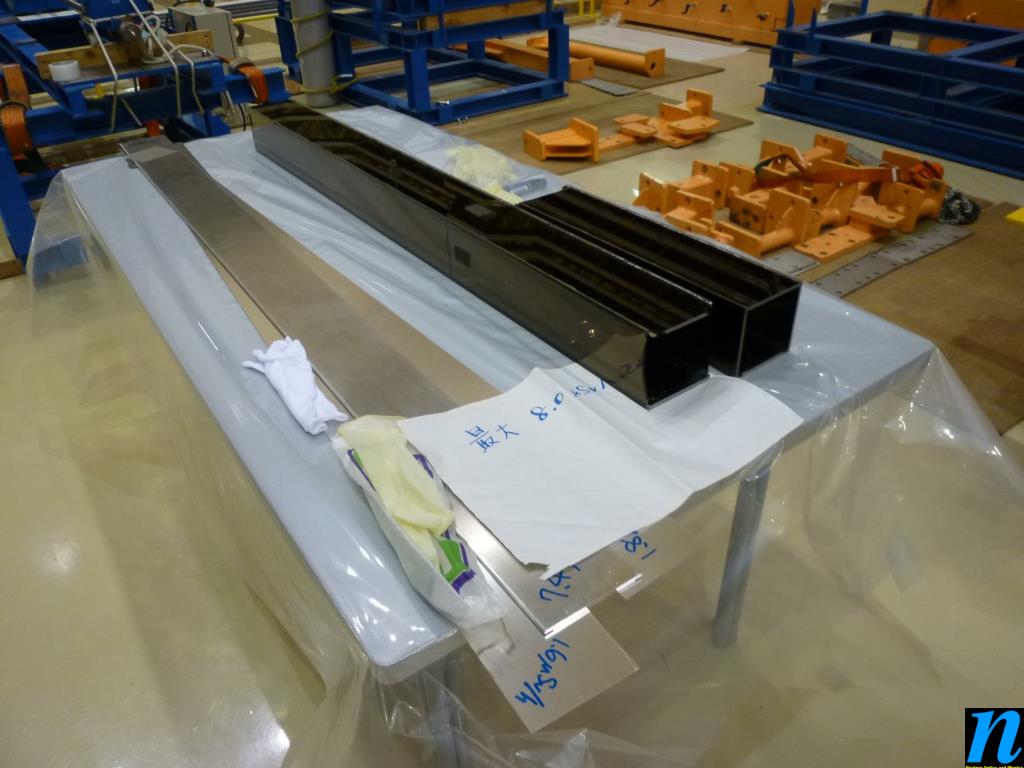

  10. 折れたガイド管

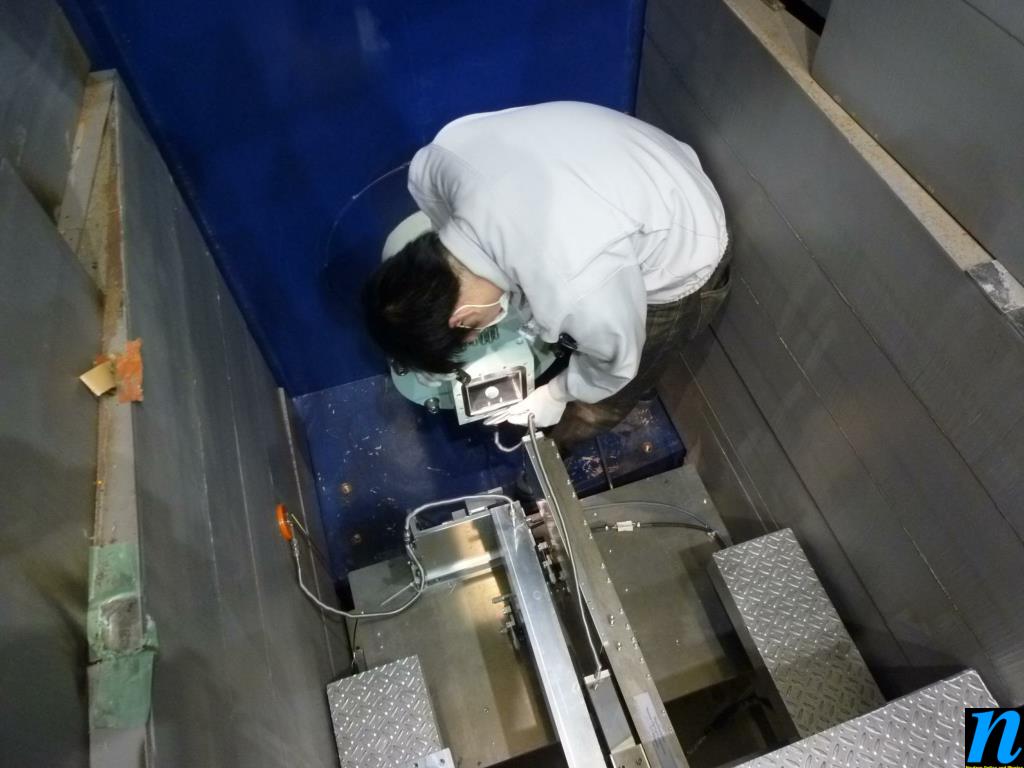

  11. 上流ガイド管確認

  12. ベンダー確認

  13. 低発散ブランチ 2012.1.26

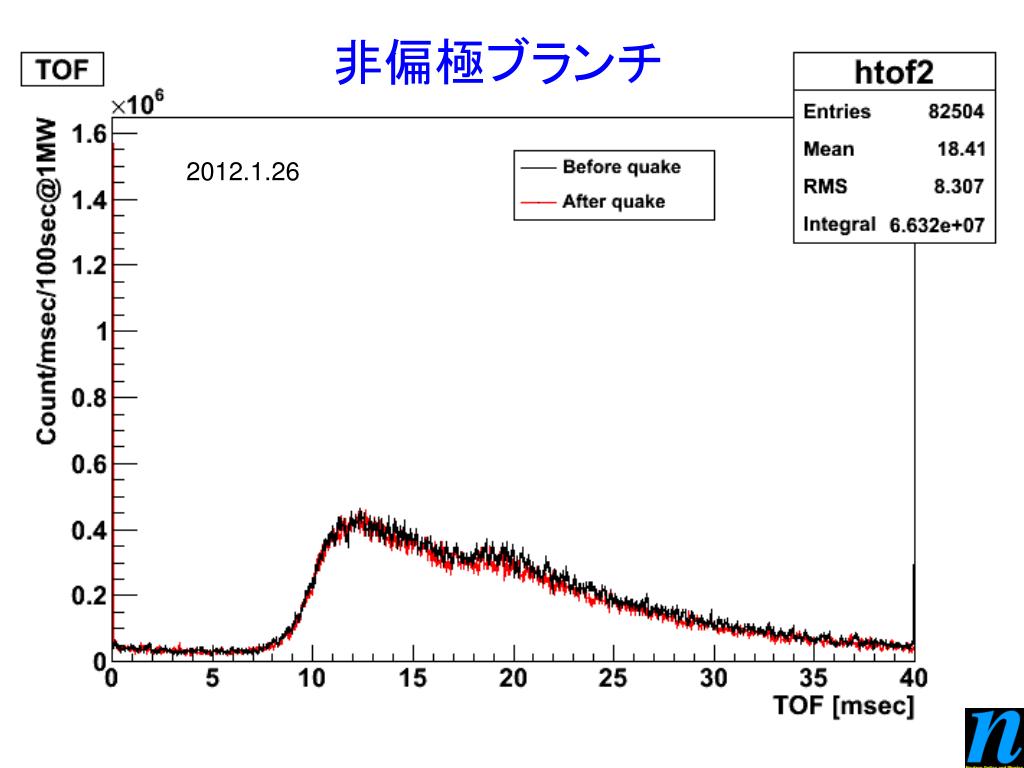

  14. 非偏極ブランチ 2012.1.26

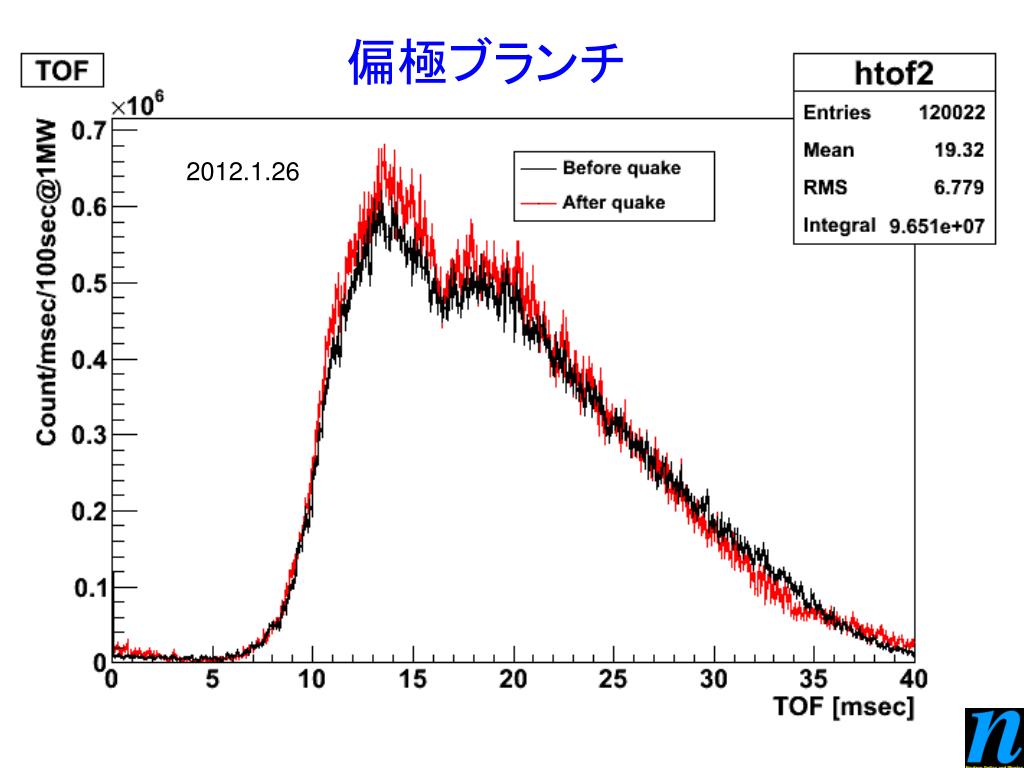

  15. 偏極ブランチ 2012.1.26

  16. ビームラインの整備 実験 ・ビームダンプ内へのガイド管挿入 ・ビームキャッチャーの撤去 ・ビームダンプ空孔の改造 ・ビーム強度問題の解決 ・中性子寿命 ・ガス散乱 （LEDあるいは未知の相互作用） ・中性子ベータ崩壊における角度相関 ・UCNドップラーシフターによる・・・ ・低発散ブランチでの・・・

  17. MLF運転スケジュール
