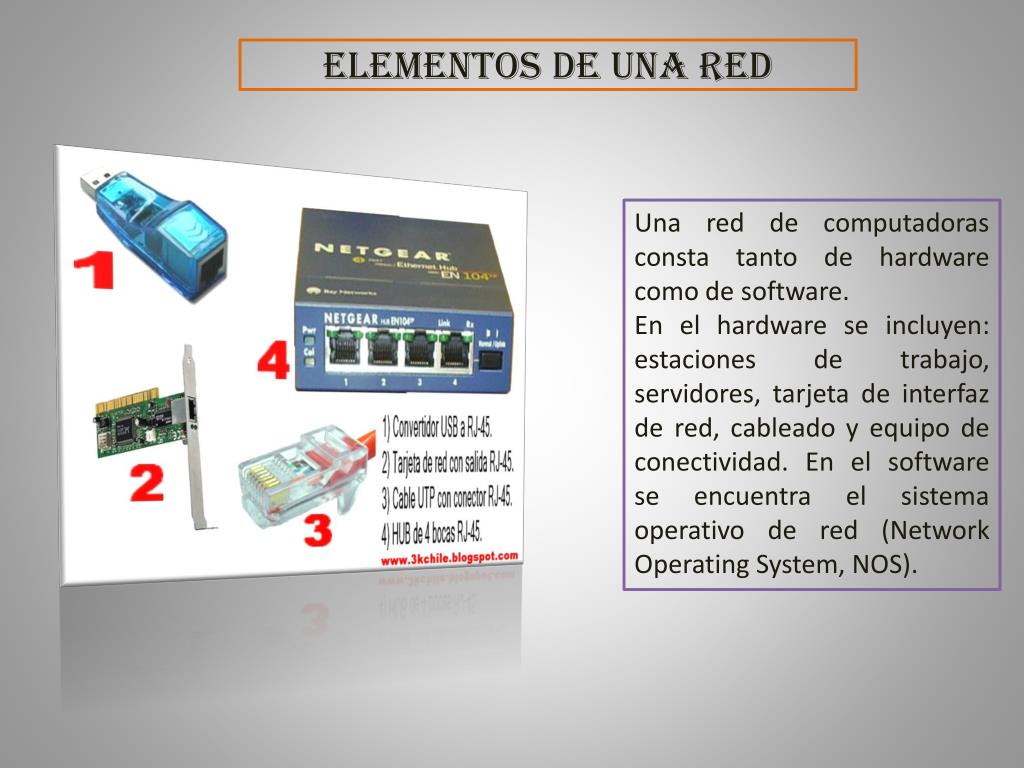

  1. ELEMENTOS DE UNA RED Una red de computadoras consta tanto de hardware como de software. En el hardware se incluyen: estaciones de trabajo, servidores, tarjeta de interfaz de red, cableado y equipo de conectividad. En el software se encuentra el sistema operativo de red (Network Operating System, NOS).

  2. ESTACIONES DE TRABAJO La red conserva la capacidad de funcionar de manera independiente, realizando sus propios procesos. Esta puede ser desde una PC XP hasta una Pentium, equipada según las necesidades del usuario; o también de otra arquitectura diferente como Macintosh, Silicon Graphics, Sun, etc. SERVIDORES Son aquellas computadoras capaces de compartir sus recursos con otros. Los recursos compartidos pueden incluir impresoras, unidades de disco, CD-ROM, directorios en disco duro e incluso archivos individuales. Algunos de ellos son: servidor de discos, servidor de archivos, servidor de archivos distribuido, servidores de archivos dedicados y no dedicados, servidor de terminales, servidor de impresoras, servidor de discos compactos, servidor web y servidor de correo.

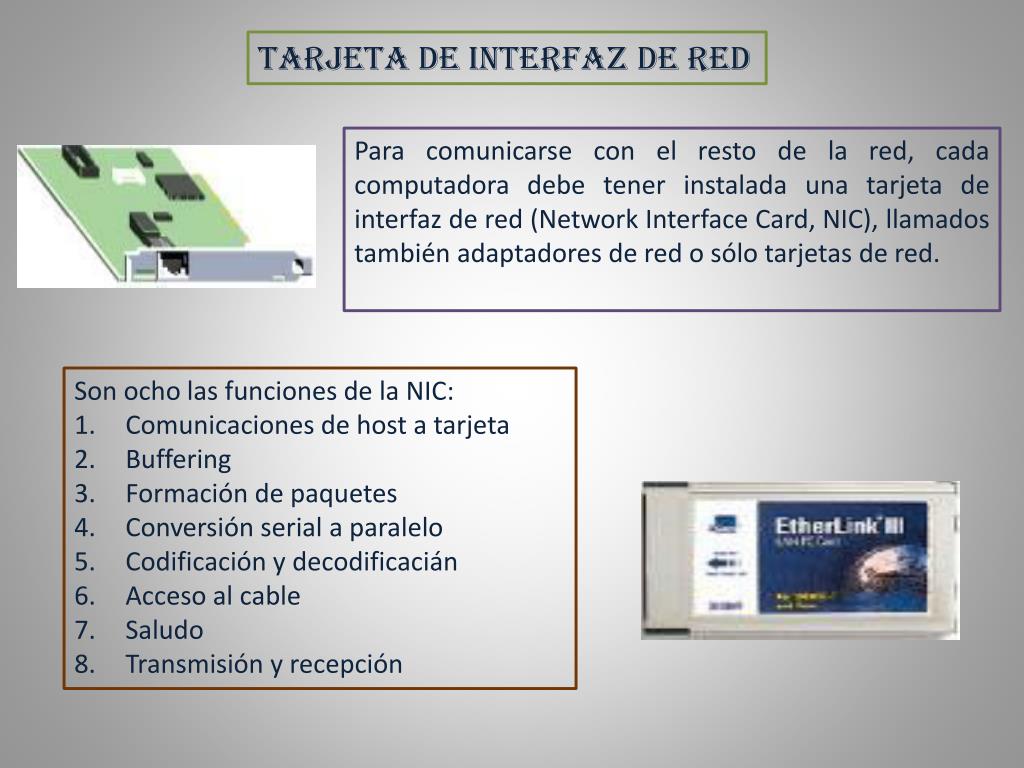

  3. TARJETA DE INTERFAZ DE RED Para comunicarse con el resto de la red, cada computadora debe tener instalada una tarjeta de interfaz de red (Network Interface Card, NIC), llamados también adaptadores de red o sólo tarjetas de red. Son ocho las funciones de la NIC: Comunicaciones de host a tarjeta Buffering Formación de paquetes Conversión serial a paralelo Codificación y decodificacián Acceso al cable Saludo Transmisión y recepción

  4. CABLEADO La LAN debe tener un sistema de cableado que conecte las estaciones de trabajo individuales con los servidores de archivos y otros periféricos. Cable De Par Trenzado No Apantallado:(UTP, Unshielded Twisted Pair) Más simple y empleado, sin ningún tipo de apantalla adicional y con una impedancia característica de 100 Ohmios. El conector más frecuente con el UTP es el RJ45, parecido al utilizado en teléfonos RJ11 (pero un poco mas grande), aunque también puede usarse otro (RJ11, DB25,DB11,etc), dependiendo del adaptador de red. Cable De Par Trenzado Apantallados : (STP, kshielded Twisted Pair) Cada par va recubierto por una malla conductora que actúa de apantalla frente a interferencias y ruido eléctrico. Su impedancia es de 150 OHMIOS. El nivel de protección del STP ante perturbaciones externas es mayor al ofrecido por UTP. Sin embargo es más costoso y requiere más instalación. La pantalla del STP para que sea más eficaz requiere una configuración de interconexión con tierra (dotada de continuidad hasta el terminal), con el STP se suele utilizar conectores RJ49.

  5. CABLE DE PAR TRENZADO CON PANTALLA GLOBAL (FTP, Foiled Twisted Pair): En este tipo de cable como en el UTP, sus pares no están apantallados, pero sí dispone de una apantalla global para mejorar su nivel de protección ante interferencias externas. Su impedancia característica típica es de 120 OHMIOS y sus propiedades de transmisión son mas parecidas a las del UTP. Además puede utilizar los mismos conectores RJ45. Tiene un precio intermedio entre el UTP y STP. • CONECTORES NICRJ45: Los conectores del NIC RJ45 de un sistema están diseñados para conectar un cable UTP (Unshielded Twisted Pair [par Trenzado sin Blindaje]) para red Ethernet equipado con enchufes convencionales compatibles con el estándar RJ45. Macho Visto de frente Hembra Conector visto de frente y desde arriba

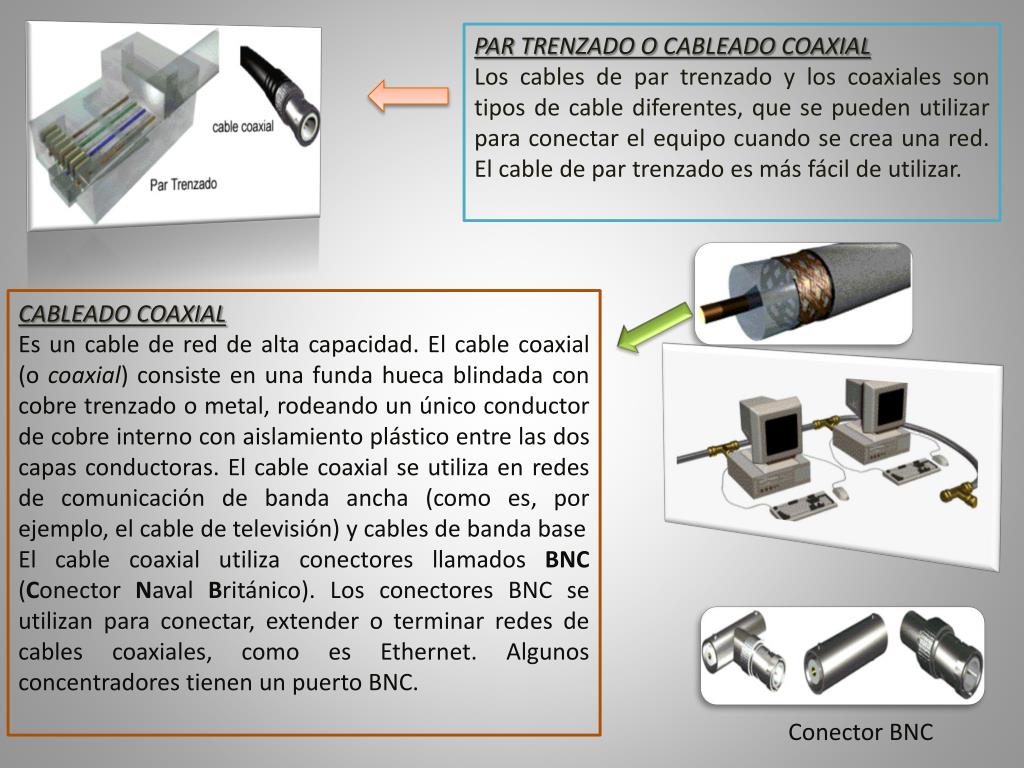

  6. PAR TRENZADO O CABLEADO COAXIAL Los cables de par trenzado y los coaxiales son tipos de cable diferentes, que se pueden utilizar para conectar el equipo cuando se crea una red. El cable de par trenzado es más fácil de utilizar. • CABLEADO COAXIAL Es un cable de red de alta capacidad. El cable coaxial (o coaxial) consiste en una funda hueca blindada con cobre trenzado o metal, rodeando un único conductor de cobre interno con aislamiento plástico entre las dos capas conductoras. El cable coaxial se utiliza en redes de comunicación de banda ancha (como es, por ejemplo, el cable de televisión) y cables de banda base El cable coaxial utiliza conectores llamados BNC (Conector Naval Británico). Los conectores BNC se utilizan para conectar, extender o terminar redes de cables coaxiales, como es Ethernet. Algunos concentradores tienen un puerto BNC. Conector BNC

  7. Par trenzado (UT - UTP) El cableado de par trenzado está reemplazando al cableado coaxial. Se utiliza más comúnmente porque es más fácil de utilizar y más flexible que el cable coaxial.La mayoría del equipo de red de Ethernet de hoy en día, tiene puertos para cables de par trenzado. El cable de par trenzado tiene conectores fáciles de utilizar, que se insertan simplemente en los puertos de los dispositivos y del equipo de red. Si uno de los cables de par trenzado se daña o se desconecta, solamente quedará interrumpida esa conexión específica, y el resto de la red continúa funcionando normalmente PAR TRENZADO (TP) Es un par de cables delgados que se utilizan generalmente en los teléfonos y en las redes de ordenadores. Los cables están trenzados uno alrededor del otro para minimizar las interferencias provenientes de otros cables. Los dos tipos de cables de par trenzado más importantes son los pares trenzados blindados (STP) y los pares trenzados no blindados (UTP). UTP es popular porque es más delgado y no ocupa mucho espacio, pero STP ofrece más protección contra interferencias electromagnéticas.

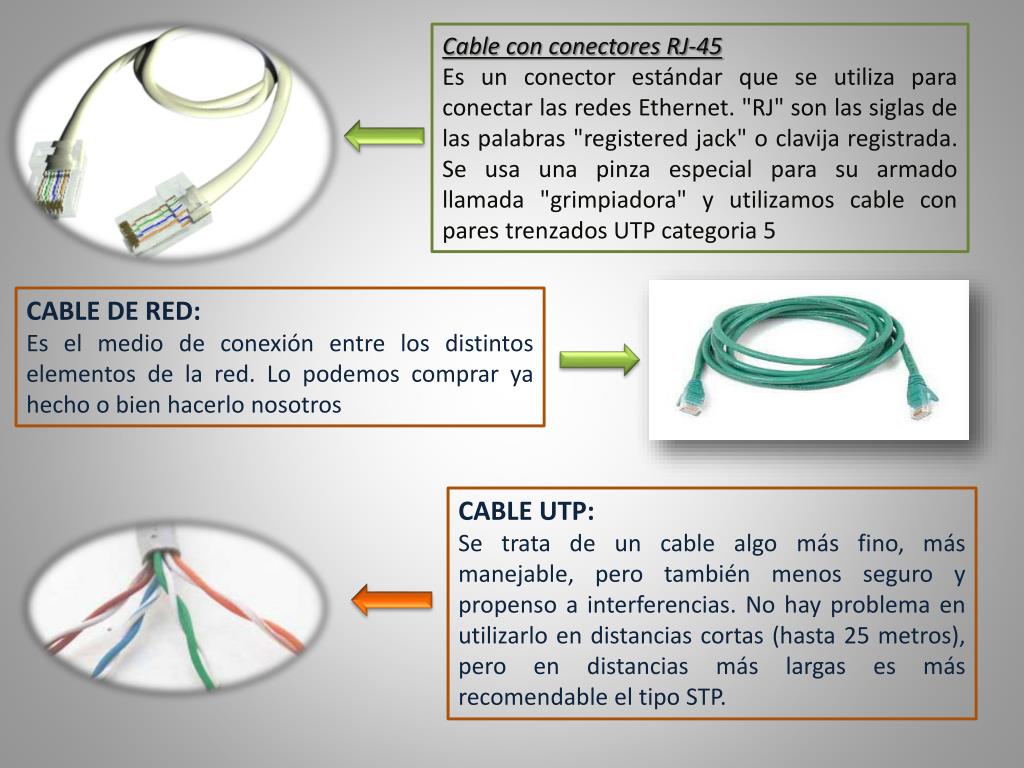

  8. Cable con conectores RJ-45 Es un conector estándar que se utiliza para conectar las redes Ethernet. "RJ" son las siglas de las palabras "registered jack" o clavija registrada. Se usa una pinza especial para su armado llamada "grimpiadora" y utilizamos cable con pares trenzados UTP categoria 5 CABLE DE RED: Es el medio de conexión entre los distintos elementos de la red. Lo podemos comprar ya hecho o bien hacerlo nosotros CABLE UTP: Se trata de un cable algo más fino, más manejable, pero también menos seguro y propenso a interferencias. No hay problema en utilizarlo en distancias cortas (hasta 25 metros), pero en distancias más largas es más recomendable el tipo STP.

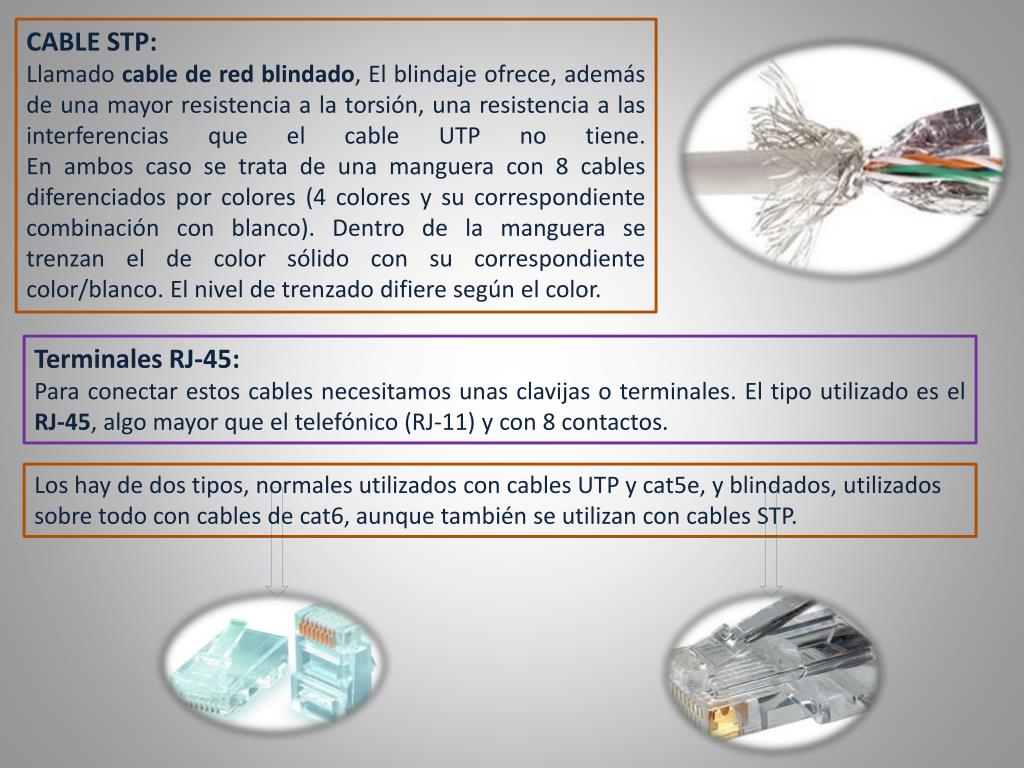

  9. CABLE STP: Llamado cable de red blindado, El blindaje ofrece, además de una mayor resistencia a la torsión, una resistencia a las interferencias que el cable UTP no tiene. En ambos caso se trata de una manguera con 8 cables diferenciados por colores (4 colores y su correspondiente combinación con blanco). Dentro de la manguera se trenzan el de color sólido con su correspondiente color/blanco. El nivel de trenzado difiere según el color. Terminales RJ-45: Para conectar estos cables necesitamos unas clavijas o terminales. El tipo utilizado es el RJ-45, algo mayor que el telefónico (RJ-11) y con 8 contactos. Los hay de dos tipos, normales utilizados con cables UTP y cat5e, y blindados, utilizados sobre todo con cables de cat6, aunque también se utilizan con cables STP.

  10. Cat 5e: Usado en redes fast ethernet (100 Mbit/s) y gigabit ethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 100 MHz. • Cat 6: Usado en redes gigabit ethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 250 MHz. • Cat 6a: Usado en redes 10 gigabit ethernet (10000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 500 MHz. • En cualquier caso, la longitud máxima no debe exceder de la 100 metros (con cable STP). Para estos terminales existen unos protectores en diferentes colores, para hacer más fácil la identificación de los diferentes cables de red. SWITCH: El switch no tiene configuración (salvo los switch configurables, que sólo se suelen utilizar en grandes redes). Los hay desde los más básicos de 5 puertos hasta 64 puertos. Se pueden conectar varios switch dentro de una red. Para ello suelen traer un puerto específico. Pero evidentemente necesitamos algo donde conectar nuestros cables de red, y ese algo son las tarjetas Ethernet.

  11. En la actualidad todas las placas base traen al menos una tarjeta Ethernet, pero en caso de no traerla (porque sea un equipo algo más antiguo o porque se nos haya estropeado), podemos instalar una tarjeta PCI Ethernet. TARJETA PCI WIFI: Hay bastante variedad de modelos, pero todos tienen en común que utilizan un slot PCI para conectarse al ordenador. Es el sistema más eficaz, pero también es el único que requiere una instalación física. ADAPTADOR USB WIFI: Se emplea muchísimo por su gran comodidad (no necesita instalación física, sólo conectar a un puerto USB e instalar los drivers) y además se puede utilizar en más de un ordenador (evidentemente no a la vez).

  12. Adaptador PCMCIA WiFi: Los adaptadores PCMCIA (Personal Computer Memory Card International Association) están diseñados específicamente para ordenadores portátiles. Son más fiables y estables que los adaptadores USB, pero dado que actualmente casi todos los portátiles incluyen una tarjeta WiFi cada vez se ven menos. ROUTER WIFI: Este dispositivo permite una amplia configuración de la red. En su versión WiFi permite conectarse a él tanto vía Ethernet (suelen tener entre uno y cuatro puertos RJ-45) como vía WiFi. Módem ADSL USB: Este sistema ha sido el más utilizado hasta la aparición de la ADSL2+ cuando se trataba de conectar a Internet un sólo ordenador. Normalmente se conecta al ordenador mediante USB (aunque también los hay que se conectan a un puerto RJ-45).

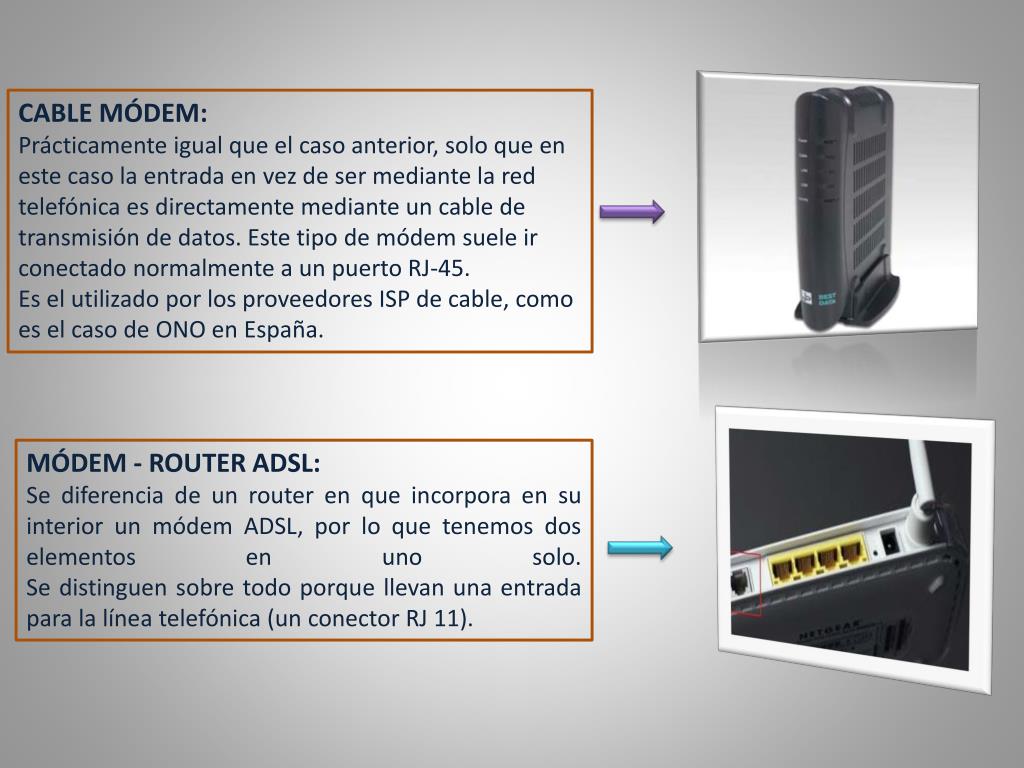

  13. CABLE MÓDEM: Prácticamente igual que el caso anterior, solo que en este caso la entrada en vez de ser mediante la red telefónica es directamente mediante un cable de transmisión de datos. Este tipo de módem suele ir conectado normalmente a un puerto RJ-45. Es el utilizado por los proveedores ISP de cable, como es el caso de ONO en España. MÓDEM - ROUTER ADSL: Se diferencia de un router en que incorpora en su interior un módem ADSL, por lo que tenemos dos elementos en uno solo. Se distinguen sobre todo porque llevan una entrada para la línea telefónica (un conector RJ 11).

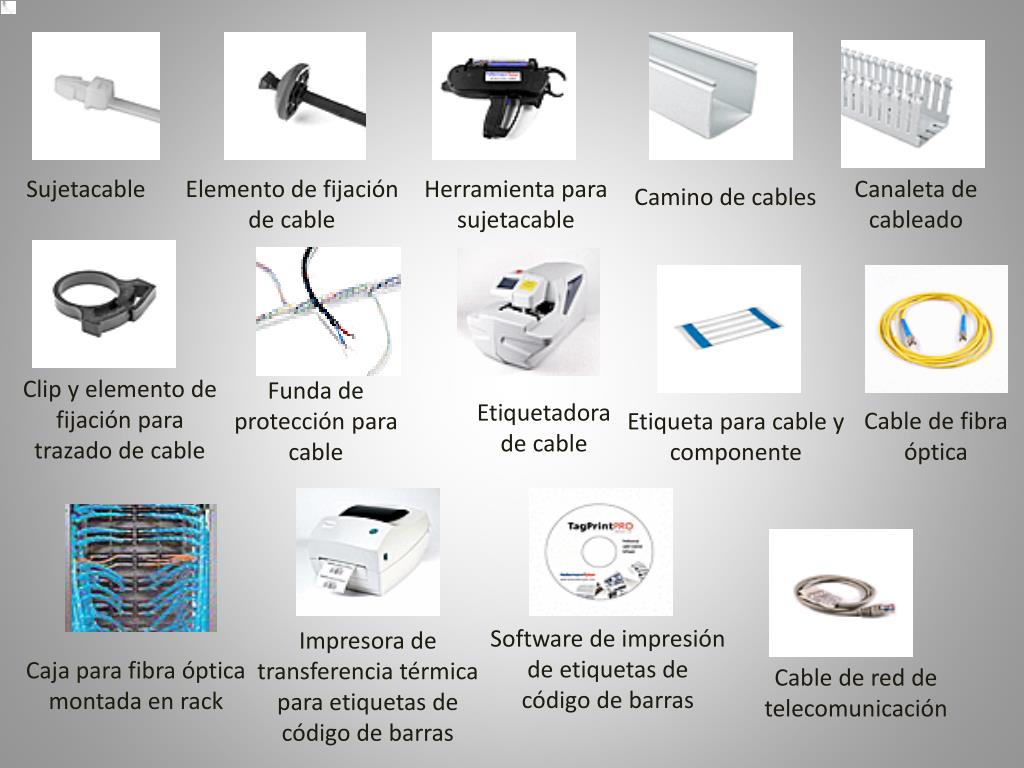

  14. Sujetacable Elemento de fijación de cable Herramienta para sujetacable Canaleta de cableado Camino de cables Clip y elemento de fijación para trazado de cable Funda de protección para cable Etiquetadora de cable Etiqueta para cable y componente Cable de fibra óptica Software de impresión de etiquetas de código de barras Impresora de transferencia térmica para etiquetas de código de barras Caja para fibra óptica montada en rack Cable de red de telecomunicación
