OTÉK 63. §. Általános követelmények Biztonságos gyalogos közlekedés Épület kiürítési szempontok

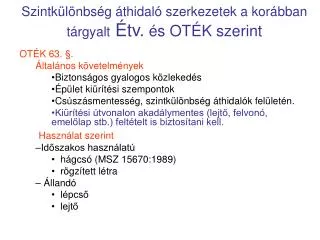

1. Szintkülönbség áthidaló szerkezetek a korábban tárgyalt Étv. és OTÉK szerint OTÉK 63. §. Általános követelmények Biztonságos gyalogos közlekedés Épület kiürítési szempontok Csúszásmentesség, szintkülönbség áthidalók felületén. Kiürítési útvonalon akadálymentes (lejtő, felvonó, emelőlap stb.) feltételt is biztosítani kell. Használat szerint Időszakos használatú hágcsó (MSZ 15670:1989) rögzített létra Állandó lépcső lejtő

3. Lépcsők 64. §. Általános előírások • Egy lépcsőkaron belül csak azonos fokkiosztás lehet, • Egy lépcsőkar maximum 20 fellépést tartalmazhat, • Olaszlépcső szabadban létesíthető, pihenő közbeiktatása nem szükséges mivel a belépő az nx60-64 mérettel kiegészül, • Akadálymentesített új épületek esetében egyenes karú, azonos belépő szélességű fokokat tartalmazó lépcső alkalmazható, a lépcsőkar legfeljebb 1,8 m szintkülönbséget hidalhat át, • Lépcsőkar feletti szabad belmagasság 2,2 m (időszakos használatú és indokolt esetben 2,0 m lehet).

4. Járóvonal

6. Lépcsőkar Lépcsőkar minimális szélessége: • Időszakos használatú lépcső: 0,60 m • Lakás, üdülőegység: 0,80 m - A többi esetben a szélességi méretet a becsült létszám alapján számítással kell meghatározni

7. Lépcsőfok Lépcsőfok méretezése2*m + sz = 60 ÷ 64 (m: fellépő magassága, sz: belépő szélessége) USA biztosítók szabványa 2*m + sz = 63 Olaszlépcső 2m +sz = 60-64 + n 60-64 Lépcsőmagasságok alapértékei: • Általános használatú lépcsőfokmagasságamax. 17 cm • Akadálymentes közlekedés esetén 15 cm • Időszakos használatú lépcső fellépő magassága 20 cm

11. Lejtő Lejtők csoportosítása • Gyalogos közlekedés 8 % • Kézierős teherszállítás 10 % • Szabadban legfeljebb 15 % • Akadálymentes közlekedés 5 % Akadálymentes közlekedő Csak egyenes karú lejtő alkalmazható • Legfeljebb 17 cmszintkülönbséghez (1:12) 8 %-os • 17 cm-nél nagyobb áthidaláshoz legfeljebb (1:20) 5 %-os • Egy lejtőkarral max. 0,45 m szintkülönbség hidalható át • Indulás és érkező részen Ø 1,5 m szabad területet kell biztosítani • Többkarú lejtő legfeljebb 1,8 m szintkülönbséget hidalhat át • Két fogózkodó korlátot kell kialakítani 0,70 m és 0,95 m magasságban, 1,50m szélesség felett két oldalra.

12. Lépcső- és lejtőpihenő Egyenes tengelyű lépcső • Közbenső pihenő 0,6 m Törtkarú lépcső, kiürítés céljára • Közbenső pihenő szélessége lépcsőkar szélességi mérete Akadálymentes közlekedéshez lejtő előírásai: • 9 m vízszintes vetületű lejtő követően legalább 1,5 m hosszú pihenőt kell kialakítani • Törtvonalú lejtő töréspontjánál 1,5 x 1,5 m szabad terület biztosítandó. Minden második szinten két kerekesszék találkozását biztosító helyet kell kialakítani.

13. Korlát, mellvédfal Célja: a lábkicsúszás és leesés megakadályozása • Gyalogos közlekedés céljára 1,0 m-nél hosszabb vízszintesvetületűlépcsőt, rámpát, lejtőt fogódzkodóval kell kialakítani. • Ha a járófelület a csatlakozó terepszint felett, • 0,17 m-rel magasabban van, lecsúszáselleni védőperem kiegészítéssel kell ellátni; • 0,95 m-rel magasabban van, lecsúszást gátló korlátozással vagy mellvédfallal kell kialakítani. • 2 m-nél szélesebb lépcsőkar mindkét oldalán kapaszkodóvakkell ellátni

15. Korlát, mellvédfal 4,5-5 cm Kapaszkodó • Lehetőleg körszelvény • Színe kontrasztos Korlát, mellvád kialakítása • A korlát vagy mellvédnek a járószinttől legalább 0,95 m magasnak kell lennie • A korlát nyílásain 120mm-nél nagyobb tárgy ne férjen át. • Ne tartalmazzon felmászást elősegítő elemeket. • Közintézmények kijáratánál a járda és az útest elválasztására 4,5 cm

16. Helyiségek mérete és kialakítása Rendeltetésnek megfelelő kialakítás (Ipari üzem esetén a technológiai követelmények) Alaprajz méreti megkötések • Helyiség: legkisebb alaprajzi mérete legalább 0,8 m, szabad mélysége1,10m- nél kisebb nem lehet. • Huzamos emberi tartózkodásra szolgáló helyiség 2,0m (6 m2) Belmagasság kialakítására vonatkozó előírások OTÉK, valamint a technológia határozza meg • 3,00 m átl. belmagasság • oktatási intézmények, • 200 m2-t meghaladó huzamos emberi tartózkodásra szolgáló helyiségek. • Eü. intézmények fekvőbeteg ellátó helységek

17. Helyiségek mérete és kialakítása • 2,50 m átl. belmagasság • huzamos emberi tartózkodásra szolgáló helyiség pl. nappali • 2,20 m átl. belmagasság • lakáson belüli többi lakóhelyiség • nem huzamos emberi tartózkodásra szánt helyiségek • 2,20 m szabad belmagasság • Közlekedők, kiürítési útvonalak • 1,90 m szabad belmagasság • tárolók • 2,75 m átlagos belmagasság200m2 meghaladó irodai munkahelyeken Búvóterek legkisebb szabad keresztmetszeti legkisebb mérete • búvóterek 0,8 m • búvónyílás 0,55 m

18. Egy személyre jutó légköbméter • 15 m3/fő (szobákban, korházakban, irodában) • 2,0 m3/fő gépi szellőztetés mellett (tolmácsfülkében)

19. Tisztálkodó és illemhelyek Építményeket, szabadtéri tartózkodásra szolgáló területeket illem- és tisztálkodó helyekkel kell megvalósítani. Illemhely mérete 0,9 x 1,20 m befelé nyíló ajtó esetén 0,9 x 1,60 m A huzamos emberi tartózkodásra szolgáló helyiségekhez, illemhelyeket a tervezett,vagy becsült összlétszám alapján kell megállapítani

20. Tisztálkodó és illemhelyek 0- 200 fő létszámhoz • 10 fő részére 1 közös illemhely, • 10 fő felett külön illemhely minden megkezdett, • 15 fő női létszám részére 1 db WC fülke; • 40 fő férfi létszám részére 1db WC fülke +1 db vizelde vagy 2 db WC fülke. 200-1000 fő létszámhoz minden megkezdett • 30 fő női létszám részére 1 db WC fülke; • 80 fő férfi létszám részére 1db WC fülke +1 db vizelde vagy 2 db WC fülke. • Miden megkezdett 3 berendezési tárgy (WC, piszuár) után 1 db kézmosót kell kialakítani

21. Tisztálkodó és illemhelyek • Óvodákban minden megkezdett 8 fő részére egy gyermek WC és kézmosó kell létesíteni • Középületben (akadálymentesített épületben) legalább szintenként egy akadálymentesített WC létesítése szükséges • Könnyen tisztítható, fertőtleníthető és szellőztethető legyen • WC, vizeldével felszerelt helyiség közvetlenül nem nyílhat élelmiszer fogyasztására, feldolgozására szolgáló helyiségbe

22. Szellőzők Az épületek légcseréjére szolgáló szerkezetek, a friss levegő bejuttatására illetve az elhasznált, szennyezett levegő kivezetésére. Természetes szellőzők: • szabadba nyíló ablakok, ajtók Gravitációs szellőzők • Szellőző rácsok, • Szellőzőkürtők, szellőző csatorna • légaknák • légudvar

23. Légakna • Középmagas és magas épületeknél nem alkalmazható • Min. alapterülete 0,96 m2, legkisebb alaprajzi mérete 0,8 m, alaprajzi méreteinek aránya 1:1, 1:1,5 • Akna induló szintjén 0,25 m2 keresztmetszetű frisslevegő becsatlakozásról gondoskodni kell • Tisztítási lehetőség • Csapadékvízelvezetés • Aknába nem szellőztethető • Huzamosabb tartózkodásra szolgáló helyiség • Bűzös, gőzös üzemű helyiség • Klíma, kémény nem vezethező

24. Légudvar • Alapterülete legalább 16 m2 • Legkisebb alaprajzi mérete 3 m • Induló szinten 0,5 m2 keresztmetszeten a folyamatosfrisslevegő bevezetésről gondoskodni kell • Nem szellőztethetőgőzös, bűzős helyiség • Gázüzemű lakásfűtő, vízmelegítő homlokzati égéstermékkivezetéssel nem alkalmazható

25. Gravitációs szellőző kürtő • Kéményhez hasonló • A helyiség használt levegőjének a tető fölé történő kiszellőztetésére • Függőlegesen kell vezetni, legfeljebb 2 mvízszintes elhúzása lehet • A szellőző kürtő a kéménytől legalább 0,25 m vastag tömör téglafallal kell elválasztani • Egy szellőző kürtőbe csak azonos légszennyezettségű helyiség köthető • Max20 m3 légtérfogatú helyiség szellőztethető

26. Gravitációs szellőző kürtő

27. Természetes megvilágítás Helyiségek rendeltetés szerinti használathoz • elegendő fény biztosítása • közvetlen természetes megvilágítás • bevilágító felületek aránya • 1:6 nevelő, oktató intézmény • 1:8 egyéb huzamos tartózkodásra szolgáló helyiség (kiegészítő megvilágítás esetén 1:10-re csökkenthető) • 1.10 tetővilágítás alkalmazása esetén • közvetett természetes megvilágítás nem létesíthető a(z) • közös használatú helyiség és önálló rendeltetési egységei között • önálló rendeltetési egységek között

28. Benapozás Lakás legalább egy lakószobája benapozott legyen (Kivéve, ha a kialakul beépítés nem teszi lehetővé) Benapozott, ha a benapozás: február 15–én legalább 60 perc A zavaró DNY-Ny-i napfény besugárzástól védekezni kell • árnyékoló • növényzet stb. Új épületek tervezése és megvalósítása során a túlzott nyári felmelegedés elleni védelemről gondoskodni kell!

29. Nyílások, üvegfalak, vészkijáratok Követelmények • Külső hatásnak ellenálló legyen (tűz, hő, zaj, biztonság) • A padlószintről könnyen kezelhető, és 2/3 nyitható legyen • Ablakok, tömegtartózkodásra szolgáló építmény ajtószárnyai nyitott állapotban rögzíthető legyen • Minimális falnyílás, ajtóméret • Közlekedés céljára legalább 0,6/1,95 m • Kiürítés céljára Tömegtartózkodású építményben OTSZ alapján • Akadálymentes falnyílás 0,90/1,95 m

30. Akadálymentesség esetén az ajtó nyíló oldalán55 cm a másik oldalán30 cm szabad sáv biztosítandó,pántfelöli oldalon a burkolattól 10 cm távolság • Akadálymentes használathoz,mellvéd tervezésesorán kiesés elleni védelmet biztosítani kell. • Kiürítési útvonalra nyíló ajtókat, vészkijáratokat a tűzvédelmi előírások szerint kell kialakítani. • 18 év alattioktatás nevelési intézményben forgó-,billenőablak mélyen üvegezett ajtó és üvegfal nem alkalmazható • az üvegfelületeket jól látható módon 1,00-1,50 m magasságban jelölni kell
