  1. La Declinazione magnetica (d) è un angolo compreso tra la congiungente Nave-Polo nord geografico e la congiungente Nave-Polo nord magnetico. La Declinazione dipende dalla posizione dell’osservatore e viene riportata sulla carta nautica al centro della rosa dei Venti. La declinazione è di segno positivo (+) se EST (e), d segno negativo se OVEST (w) POLO NORD GEOGRAFICO POLO NORD MAGNETICO DECLINAZIONE MAGNETICA PRORA VERA PRORA MAGNETICA POLO SUD GEOGRAFICO

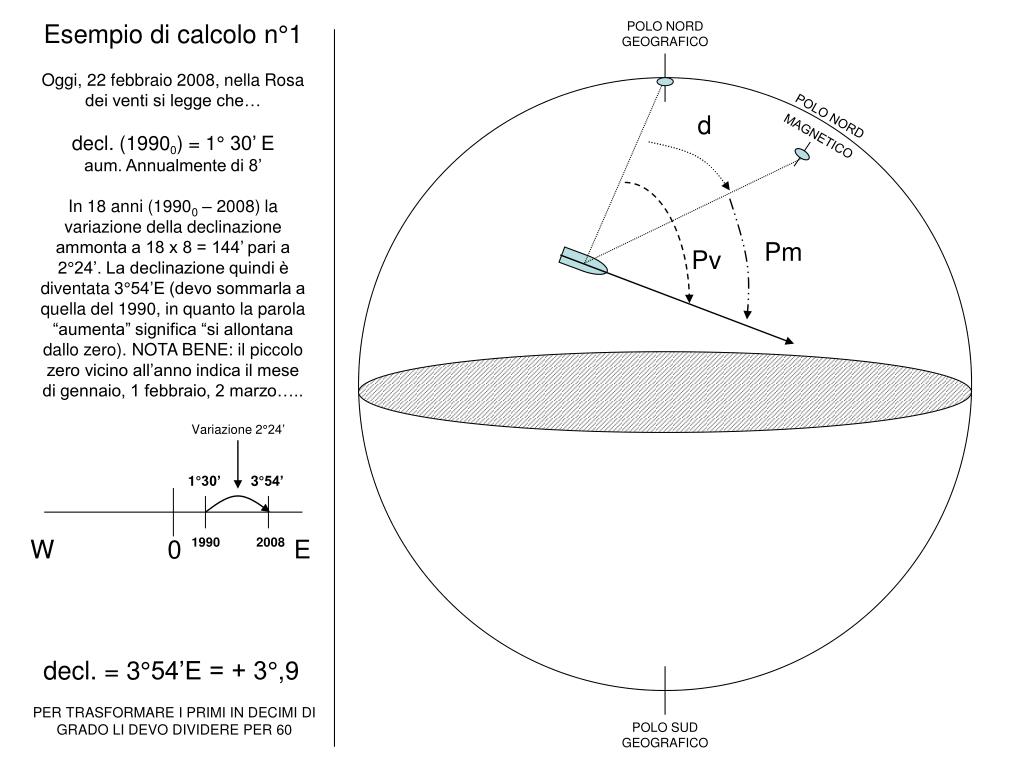

  2. Esempio di calcolo n°1 Oggi, 22 febbraio 2008, nella Rosa dei venti si legge che… decl. (19900) = 1° 30’ E aum. Annualmente di 8’ In 18 anni (19900 – 2008) la variazione della declinazione ammonta a 18 x 8 = 144’ pari a 2°24’. La declinazione quindi è diventata 3°54’E (devo sommarla a quella del 1990, in quanto la parola “aumenta” significa “si allontana dallo zero). NOTA BENE: il piccolo zero vicino all’anno indica il mese di gennaio, 1 febbraio, 2 marzo….. POLO NORD GEOGRAFICO POLO NORD MAGNETICO d Pm Pv Variazione 2°24’ 1°30’ 3°54’ W 0 E 1990 2008 decl. = 3°54’E = + 3°,9 PER TRASFORMARE I PRIMI IN DECIMI DI GRADO LI DEVO DIVIDERE PER 60 POLO SUD GEOGRAFICO

  3. Esempio di calcolo n°2 Oggi, 22 febbraio 2008, nella Rosa dei venti si legge che… decl. (19900) = 1° 30’ W aum. Annualmente di 8’ In 18 anni (19900 – 2008) la variazione della declinazione ammonta a 18 x 8 = 144’ pari a 2°24’. La declinazione quindi è diventata 3°54’W (devo sommarla a quella del 1990, in quanto la parola “aumenta” significa “si allontana dallo zero). NOTA BENE: il piccolo zero vicino all’anno indica il mese di gennaio, 1 febbraio, 2 marzo….. POLO NORD GEOGRAFICO POLO NORD MAGNETICO d Pm Pv Variazione 2°24’ 3°54’ 1°30’ W 0 E 2008 1990 decl. = 3°54’W = - 3°,9 PER TRASFORMARE I PRIMI IN DECIMI DI GRADO LI DEVO DIVIDERE PER 60 POLO SUD GEOGRAFICO

  4. Esempio di calcolo n°3 Oggi, 22 febbraio 2008, nella Rosa dei venti si legge che… decl. (19900) = 1° 30’ E decr. Annualmente di 8’ In 18 anni (19900 – 2008) la variazione della declinazione ammonta a 18 x 8 = 144’ pari a 2°24’. La declinazione quindi è diventata 0°54’W (devo sottrarla a quella del 1990, in quanto la parola “decresce” significa “si avvicina allo zero). In questo caso cambia segno. NOTA BENE: il piccolo zero vicino all’anno indica il mese di gennaio, 1 febbraio, 2 marzo….. Esempio di calcolo n°4 Oggi, 22 febbraio 2008, nella Rosa dei venti si legge che… decl. (19900) = 1° 30’ W decr. Annualmente di 8’ In 18 anni (19900 – 2008) la variazione della declinazione ammonta a 18 x 8 = 144’ pari a 2°24’. La declinazione quindi è diventata 0°54’E (devo sottrarla a quella del 1990, in quanto la parola “decresce” significa “si avvicina allo zero). In questo caso cambia segno. NOTA BENE: il piccolo zero vicino all’anno indica il mese di gennaio, 1 febbraio, 2 marzo….. Esempio di calcolo n°5 Oggi, 22 settembre 2008, nella Rosa dei venti si legge che… decl. (19900) = 1° 30’ W decr. Annualmente di 8’ Descrivere dettagliatamente come è variata la declinazione di anno in anno. Gennaio 1990 1°30’E Gennaio 1991 1°22’E Gennaio 1992 1°14’E Gennaio 1993 1°06’E Gennaio 1994 0°58’E Gennaio 1995 0°50’E Gennaio 1996 0°42’E Gennaio 1997 0°34’E Gennaio 1998 0°26’E Gennaio 1999 0°18’E Gennaio 2000 0°10’E Gennaio 2001 0°02’E Gennaio 2002 0°06’W Gennaio 2003 0°14’W Gennaio 2004 0°22’W Gennaio 2005 0°30’W Gennaio 2006 0°38’W Gennaio 2007 0°46’W Gennaio 2008 0°54’W Settembre 2008 1°02’W Dato che sono passati più di sei mesi da gennaio, considero un anno in più nel calcolo. Tra il 2001 ed il 2002 c’è stata inversione di segno. Variazione 2°24’ Variazione 2°24’ 0°54’ 1°30’ 0°54’ 1°30’ 2008 1990 W 0 E W 0 E 2008 1990 decl. = 0°54’W = - 0°,9 decl. = 0°54’E = + 0°,9 PER TRASFORMARE I PRIMI IN DECIMI DI GRADO LI DEVO DIVIDERE PER 60 PER TRASFORMARE I PRIMI IN DECIMI DI GRADO LI DEVO DIVIDERE PER 60

  5. Nv La deviazione magnetica (d) è l’angolo compreso tra il nord magnetico ed il nord bussola e dipende dai ferri di bordo (dalla magnetizzazione del ferro presente a bordo). La deviazione è positiva se in senso orario, negativa se in senso antiorario. La deviazione è riportata sulle tabelle di deviazione che si costruiscono facendo i “giri di bussola”. Le formule generali sono le seguenti: Pv – d = Pm Pm + d = Pv Pm – d = Pb Pb + d = Pm Pb + d + d = Pv Pv – d – d = Pb Nm d Nb d Pb Pm Pv

  6. Nv Est (+) 1° Caso La declinazione magnetica è positiva (EST) e la deviazione magnetica è positiva. Esempio: Pb = 086° d = 3°E = + 3° d = + 2° Pm = 088° = 086° + (+2°) Pv = 091° = 088° + (+3°) Nm d (+) Nb d Pb Pm Pv

  7. Ovest (-) Nv Nm 2° Caso La declinazione magnetica è negativa (OVEST) e la deviazione magnetica è positiva. Esempio: Pb = 086° d = 3°W = - 3° d = + 5° Pm = 091° = 086° + (+5°) Pv = 088° = 091° + (- 3°) Nb d (+) d Pv Pb Pm

  8. Ovest (-) Nv Nm 3° Caso La declinazione magnetica è negativa (OVEST) e la deviazione magnetica è negativa. (-) Nb d d Esempio: Pb = 122° d = 3°W = - 3° d = - 4° Pm = 118° = 122° + (- 4°) Pv = 115° = 118° + (- 3°) Pv Pm Pb

  9. Nb Nv d (-) 4° Caso La declinazione magnetica è positiva (EST) e la deviazione magnetica è negativa. Nm Est (+) d Esempio: Pb = 122° d = 5°E = + 5° d = - 3° Pm = 119° = 122° + (- 3°) Pv = 124° = 119° + (+ 5°) Pv Pb Pm

  10. Tabella riassuntiva degli esempi (DA PRORA BUSSOLA A PRORA VERA) Pb + d + d = Pv

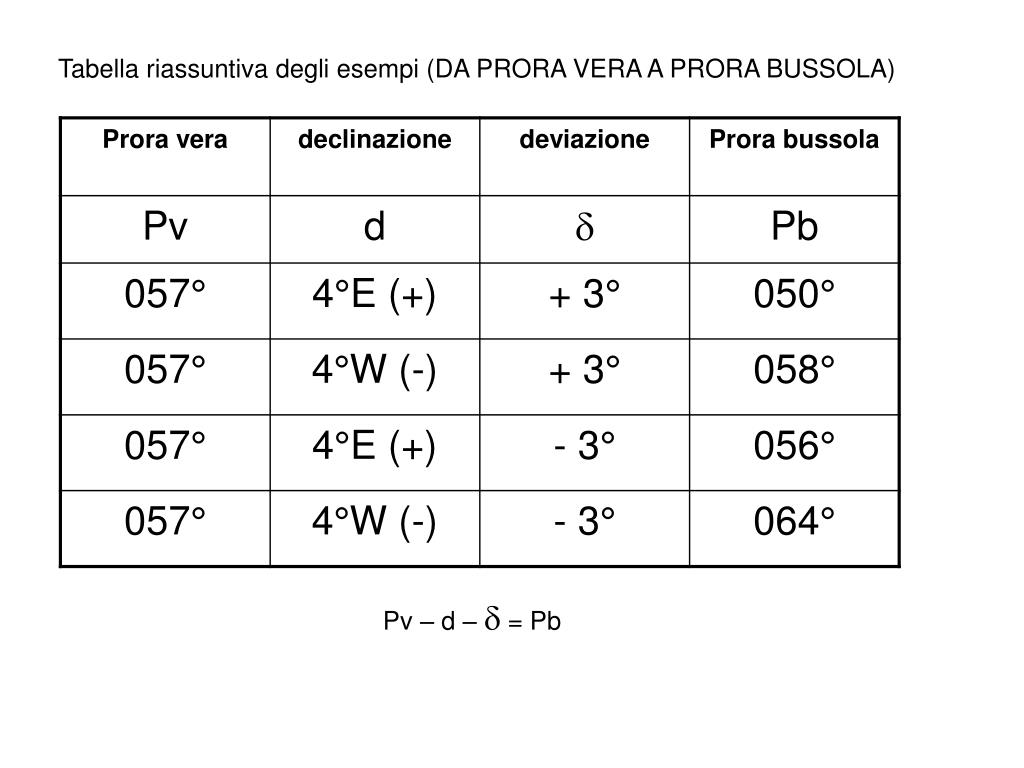

  11. Tabella riassuntiva degli esempi (DA PRORA VERA A PRORA BUSSOLA) Pv – d – d = Pb
