  1. Прецизионные кондиционеры серии AMICO(6-22 кВт)

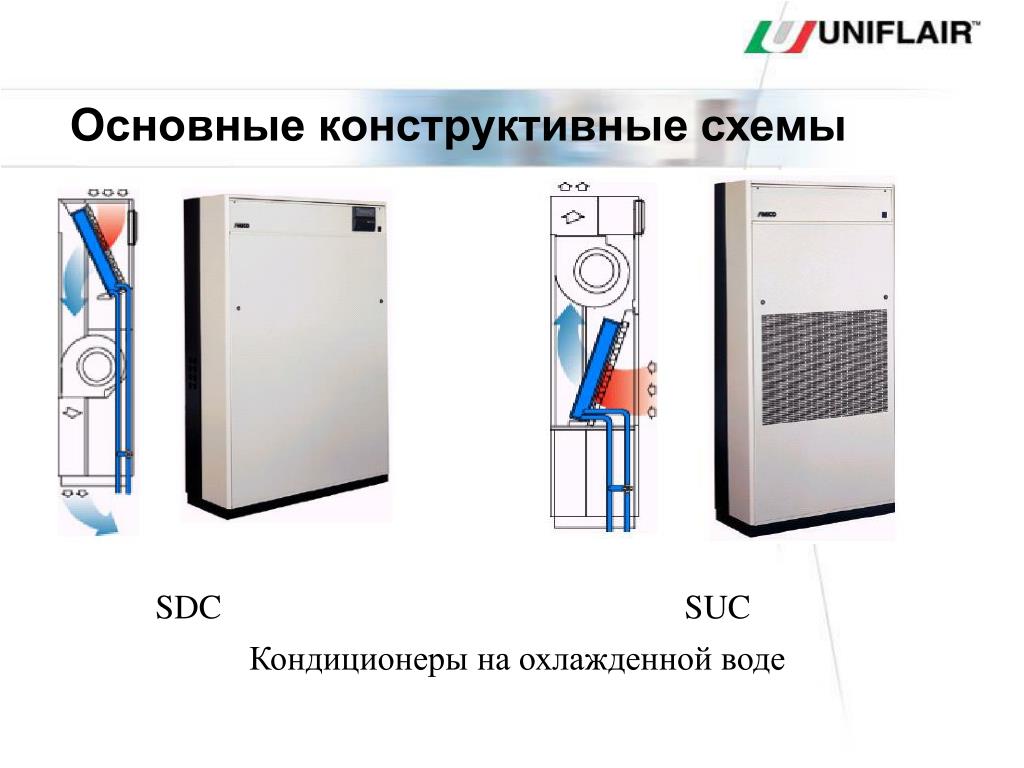

  2. Основные конструктивные схемы SDC SUC Кондиционеры на охлажденной воде

  3. Основные конструктивные схемы SDA SUA Кондиционеры непосредственного испарения с выносным воздухоохлаждаемым конденсатором (серии CAL)

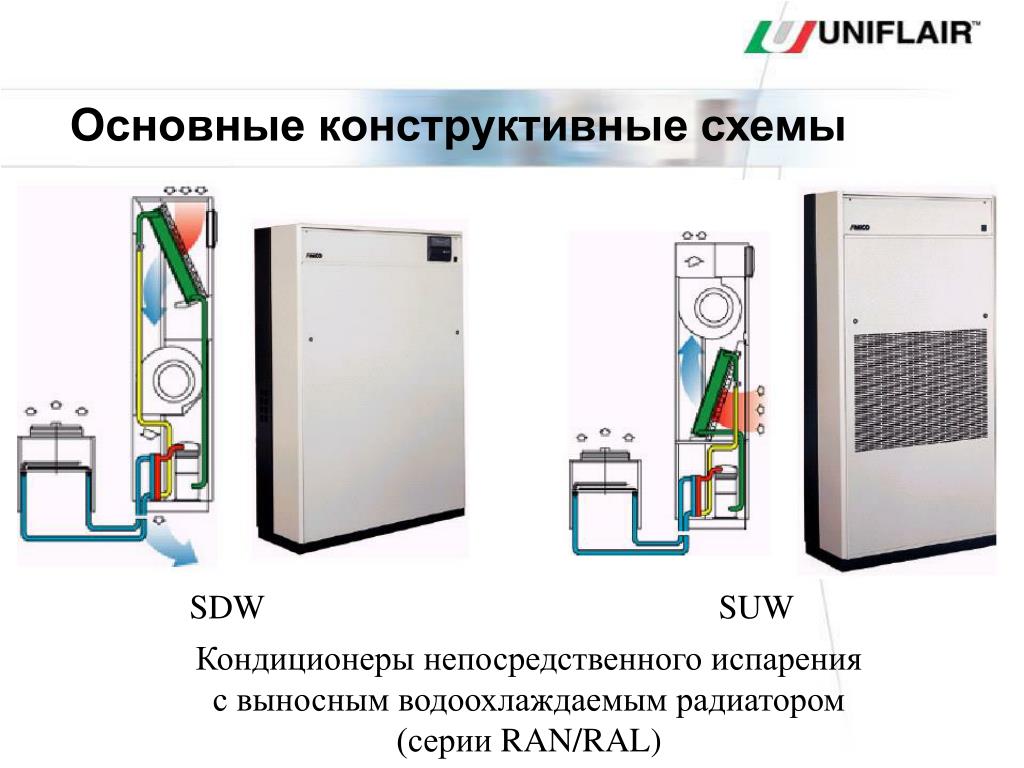

  4. Основные конструктивные схемы SDW SUW Кондиционеры непосредственного испарения с выносным водоохлаждаемым радиатором (серии RAN/RAL)

  5. Варианты комплектации оборудования • Язык меню контроллера • Направление забора воздуха • Тип контроллера (mP30, mP20II, UG10, mP20/UG10 без ПТ) • Тип хладагента (R22, R407C - стандартно, R134 - по спец. запросу) • Набор функций (охлаждение, увлажнение, подогрев) • Вентилятор (стандартно - 30Па, повышенного напора - 180Па)

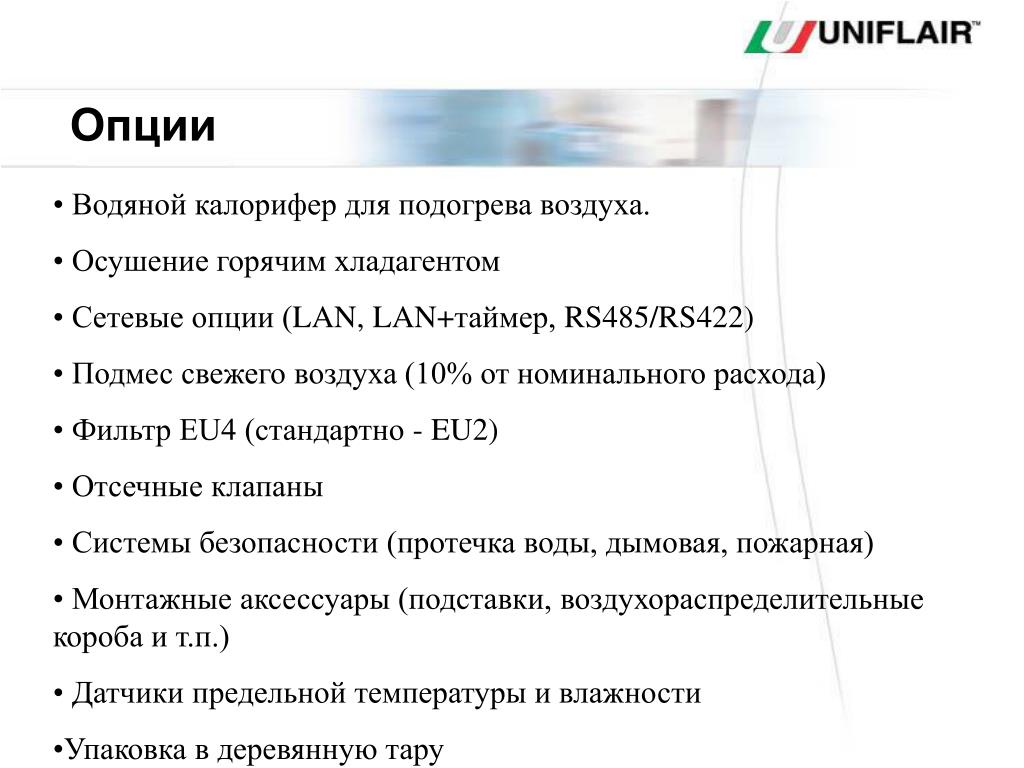

  6. Опции • Водяной калорифер для подогрева воздуха. • Осушение горячим хладагентом • Сетевые опции (LAN, LAN+таймер, RS485/RS422) • Подмес свежего воздуха (10% от номинального расхода) • Фильтр EU4 (стандартно - EU2) • Отсечные клапаны • Системы безопасности (протечка воды, дымовая, пожарная) • Монтажные аксессуары (подставки, воздухораспределительные короба и т.п.) • Датчики предельной температуры и влажности • Упаковка в деревянную тару

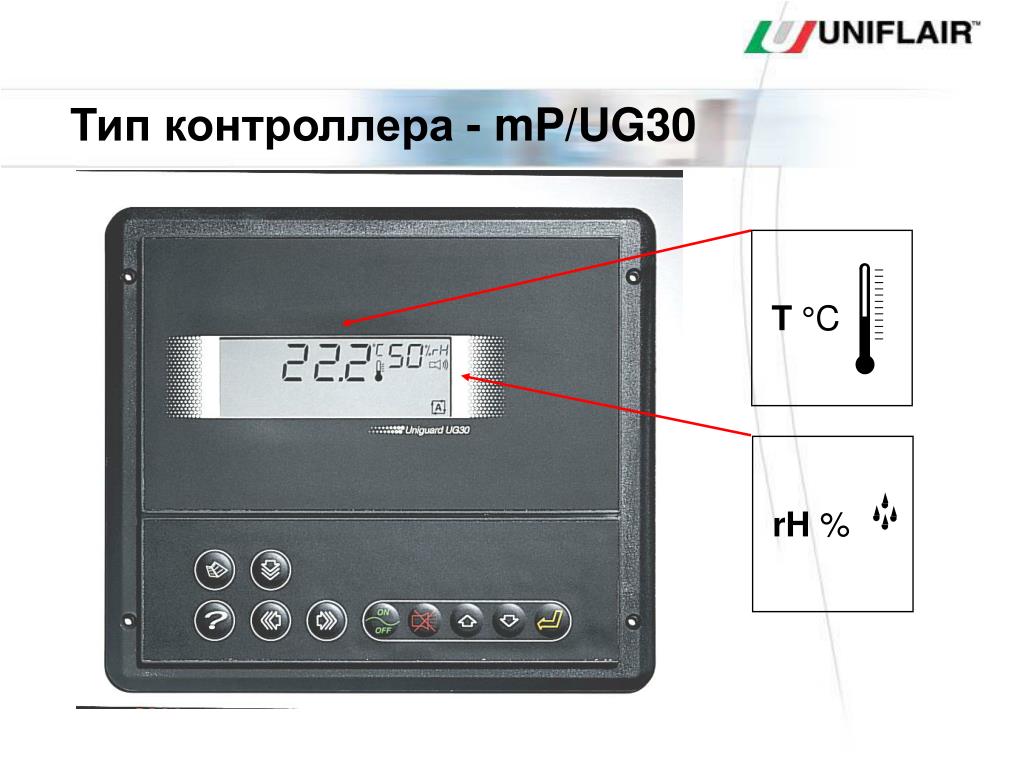

  7. T °C rH % Тип контроллера - mP/UG30

  8. Наружные блоки Выносные воздухоохлаждаемые конденсаторы (CAL)стандартное исполнение (P)-20Cэкстра-низкотемпературное исполнение (ExtraLT) -40C Выносные радиаторы (RAN, RAL)стандартное исполнение (P) -35C низкотемпературное исполнение (LT)-50C • Опции: • отсечные клапаны Rotalock • ножки для вертикального монтажа • упаковка в деревянную тару

  9. DISCHARG 1/100 LIQUID Макс. 5м Макс. 30м Макс. 5м Возможности компоновки • Максимальная высота подъема наружного блока – 30м (с обязательным уведомлением при заказе). Стандартно - 15м • Максимальная эквивалентная длина трасс – до 70 м при соответствующем выборе диаметра трубопроводов

  10. AMICO - HIFLEXСравнение оборудования

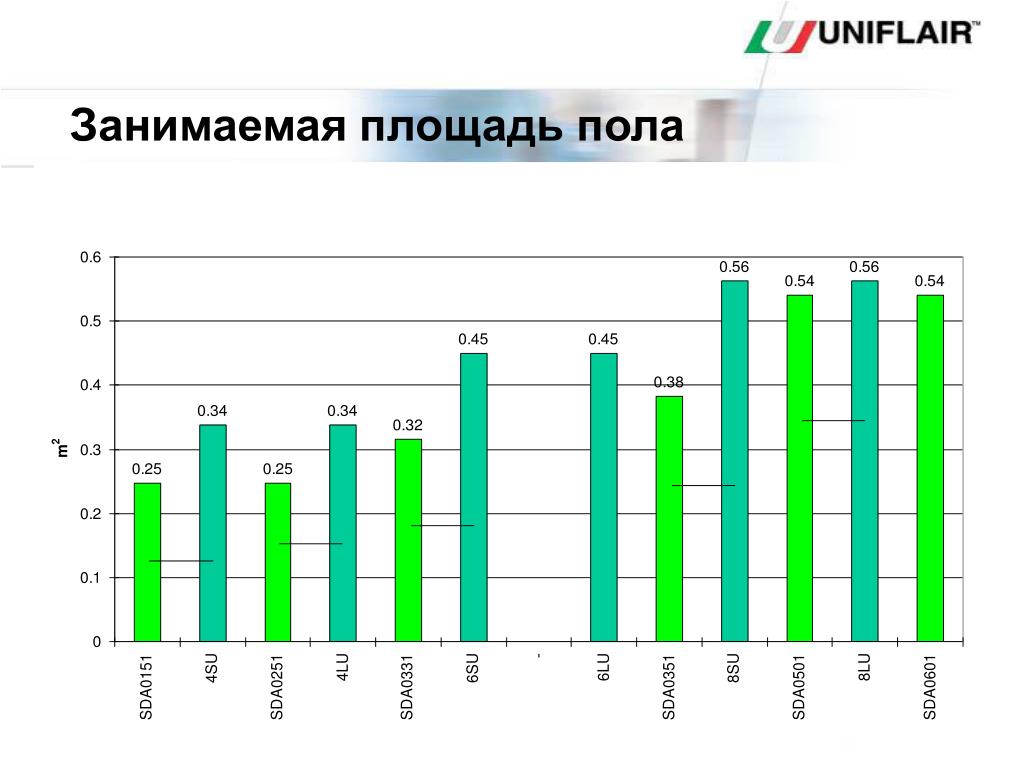

  11. Занимаемая площадь пола

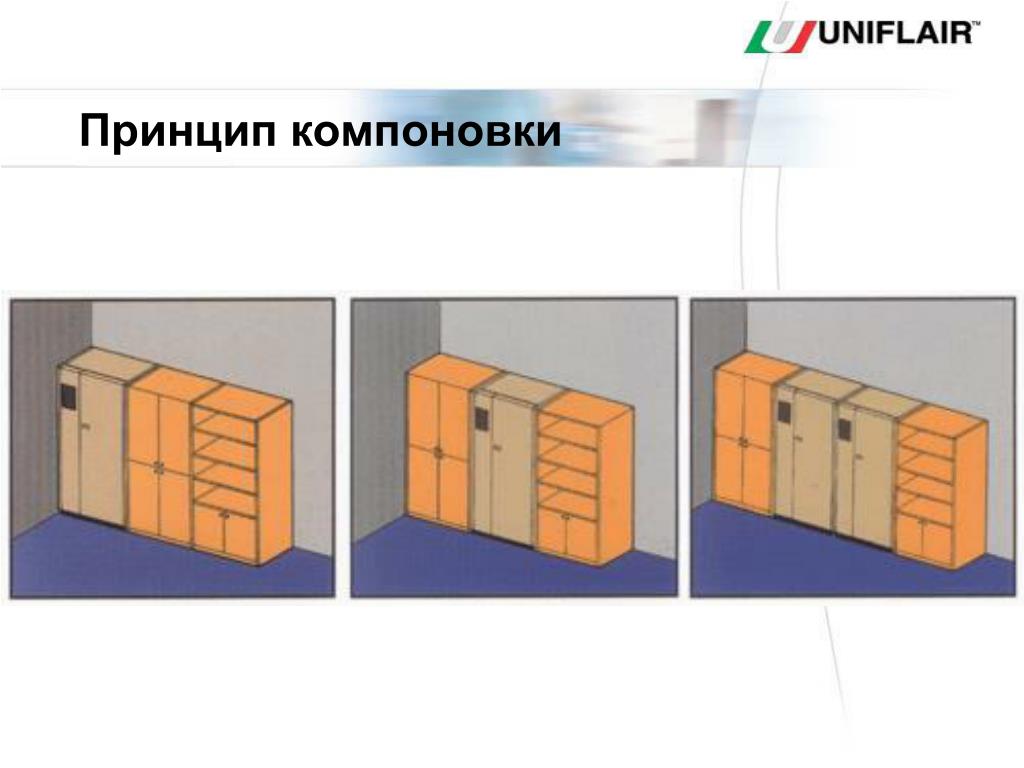

  12. Принцип компоновки

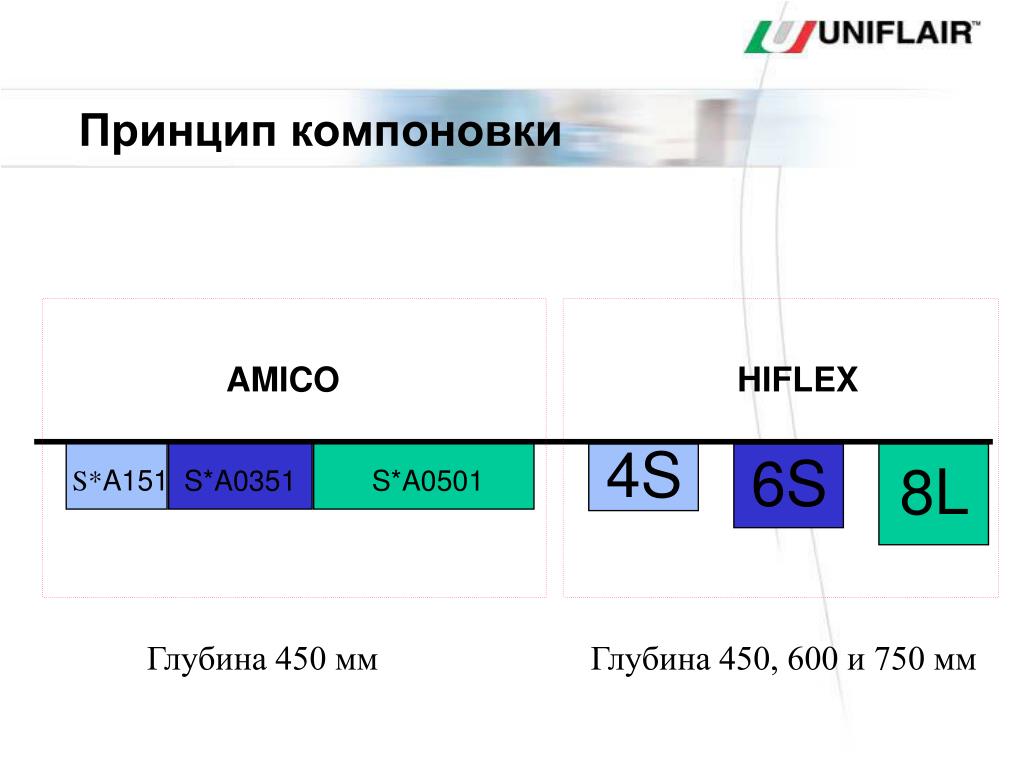

  13. Принцип компоновки AMICO HIFLEX 4S 8L S*A151 S*A0351 S*A0501 6S Глубина 450 мм Глубина 450, 600 и 750 мм

  14. Кондиционеры с верхней подачей воздуха Уровень шума

  15. Кондиционеры с нижней подачей воздуха Уровень шума

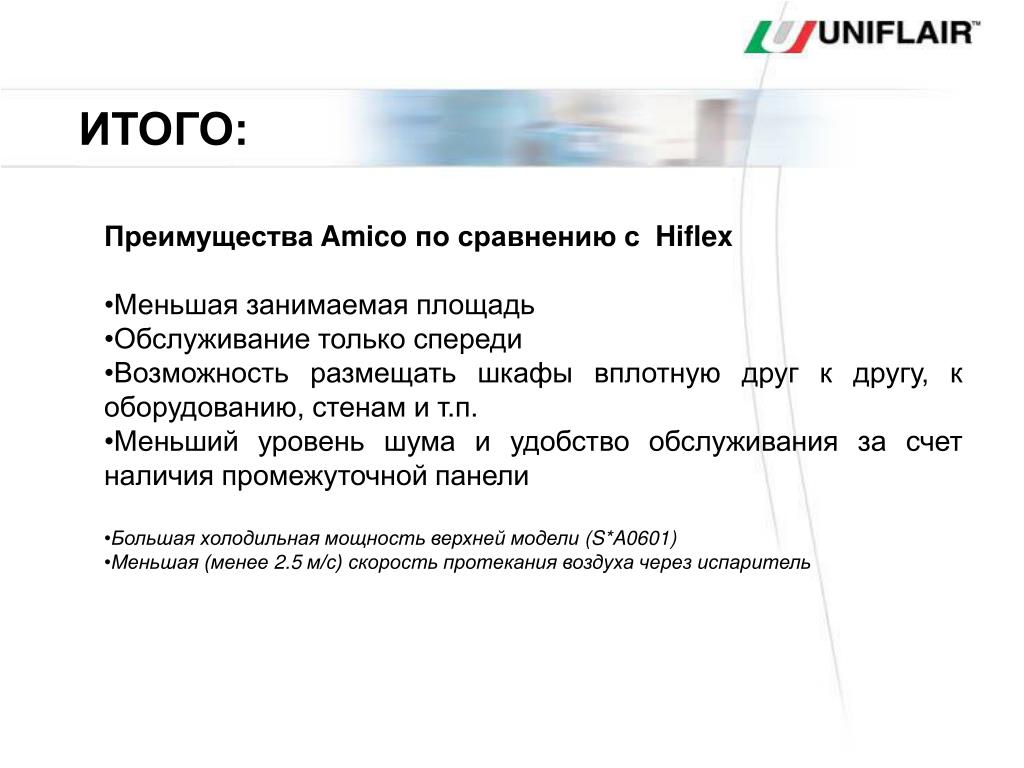

  16. Преимущества Amico по сравнению с Hiflex Меньшая занимаемая площадь Обслуживание только спереди Возможность размещать шкафы вплотную друг к другу, к оборудованию, стенам и т.п. Меньший уровень шума и удобство обслуживания за счет наличия промежуточной панели Большая холодильная мощность верхней модели (S*A0601) Меньшая (менее 2.5 м/с) скорость протекания воздуха через испаритель ИТОГО:
