  1. I2C Wat kun je ermee? HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

  2. Het concept • Patent Philips • Afkorting : inter-ic bus: i*i*C • Seriële bus, bi-directioneel • Standaard voor trage communicatie (10 kbyte/s) • Twee leidingen: SDA (serial data) en SCL (Serial Clock) • Master en slave principe • Elke component adresseerbaar HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

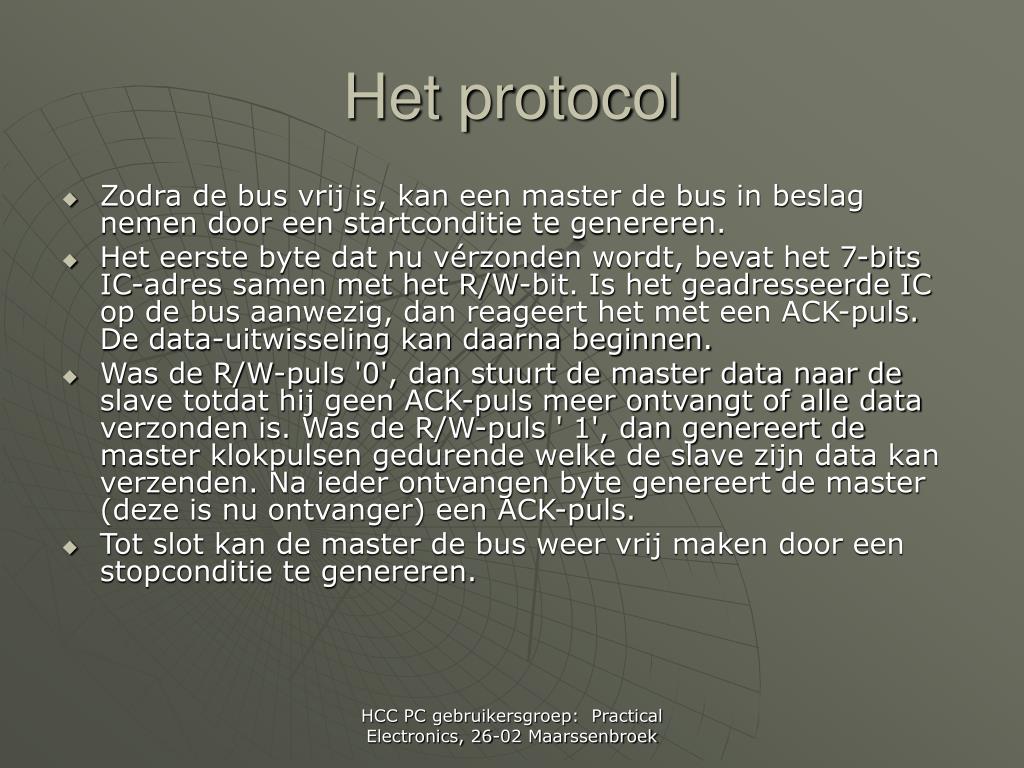

  3. Het protocol • Zodra de bus vrij is, kan een master de bus in beslag nemen door een startconditie te genereren. • Het eerste byte dat nu vérzonden wordt, bevat het 7-bits IC-adres samen met het R/W-bit. Is het geadresseerde IC op de bus aanwezig, dan reageert het met een ACK-puls. De data-uitwisseling kan daarna beginnen. • Was de R/W-puls '0', dan stuurt de master data naar de slave totdat hij geen ACK-puls meer ontvangt of alle data verzonden is. Was de R/W-puls ' 1', dan genereert de master klokpulsen gedurende welke de slave zijn data kan verzenden. Na ieder ontvangen byte genereert de master (deze is nu ontvanger) een ACK-puls. • Tot slot kan de master de bus weer vrij maken door een stopconditie te genereren. HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

  4. I2C implementatie 1. hardwarematig 2. via een microcontroller 3. simulatie HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

  5. I2C implementatie1. hardwarematig i2c interface tussen 8 bits databus en i2c bus: HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

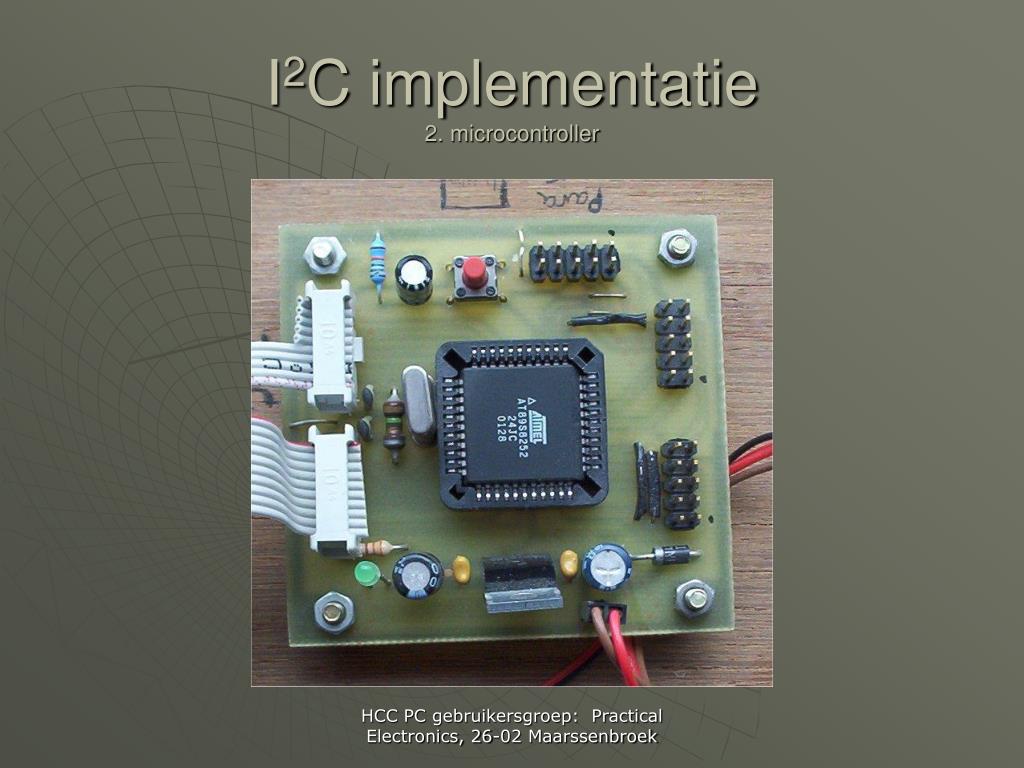

  6. I2C implementatie2. microcontroller HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

  7. I2C implementatie3. simulatie Public Function I2CInit() SCL=1 SDA=1 End Function Public Function I2CStart() SDA=0 SCL=0 End Function Public Function I2CStop() SCL=0 SDA=0 SCL=1 SDA=1 End Function HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

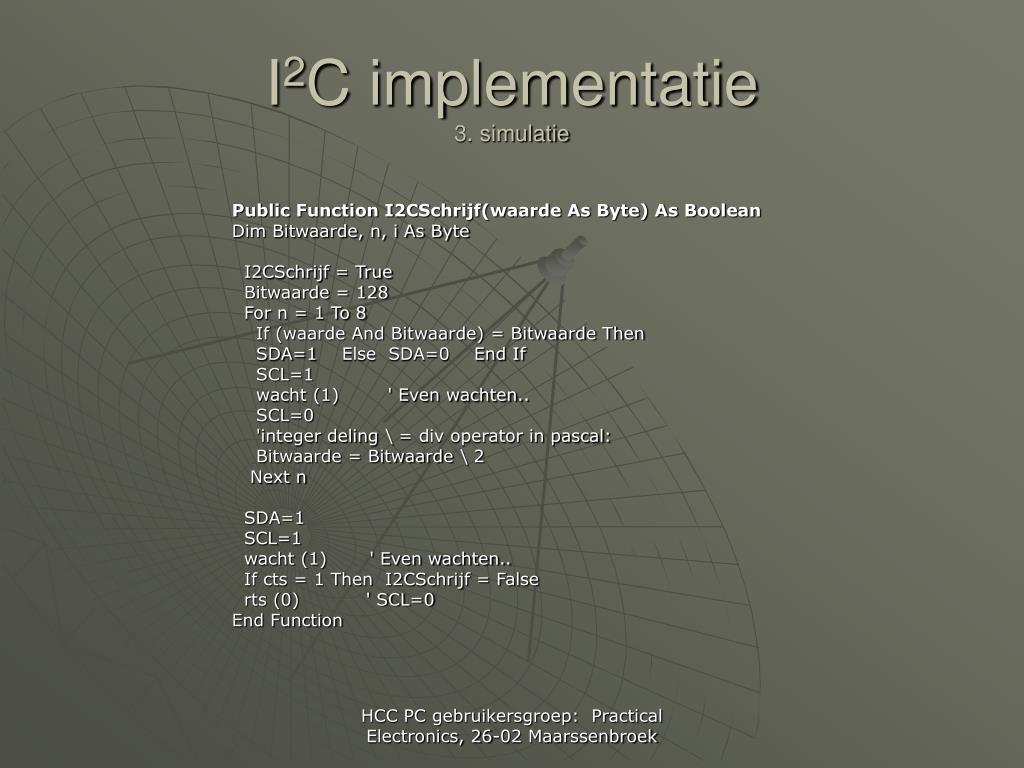

  8. I2C implementatie3. simulatie Public Function I2CSchrijf(waarde As Byte) As Boolean Dim Bitwaarde, n, i As Byte I2CSchrijf = True Bitwaarde = 128 For n = 1 To 8 If (waarde And Bitwaarde) = Bitwaarde Then SDA=1 Else SDA=0 End If SCL=1 wacht (1) ' Even wachten.. SCL=0 'integer deling \ = div operator in pascal: Bitwaarde = Bitwaarde \ 2 Next n SDA=1 SCL=1 wacht (1) ' Even wachten.. If cts = 1 Then I2CSchrijf = False rts (0) ' SCL=0 End Function HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

  9. Z5.1 Z5.1 I2C interfaceVoorbeeld: VBprojects\i2ctest\i2ctest.bas I2C bus via seriële poort: I2C bus via de seriële poort CTS SDA DTR 6k8 SCL RTS 6k8 GND GND HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

  10. I2C bus via USB poort USB CY7C63001A P0.0 P0.1 P0.4 SCL SDA I2C interface I2C bus via USB: HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

  11. I2C interfaceVoorbeeld VBprojects\usbi2c\usbi2c1 HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

  12. I2C interfaceVoorbeeld VBprojects\usbi2c\usbi2c1 I2C bus via USB: HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

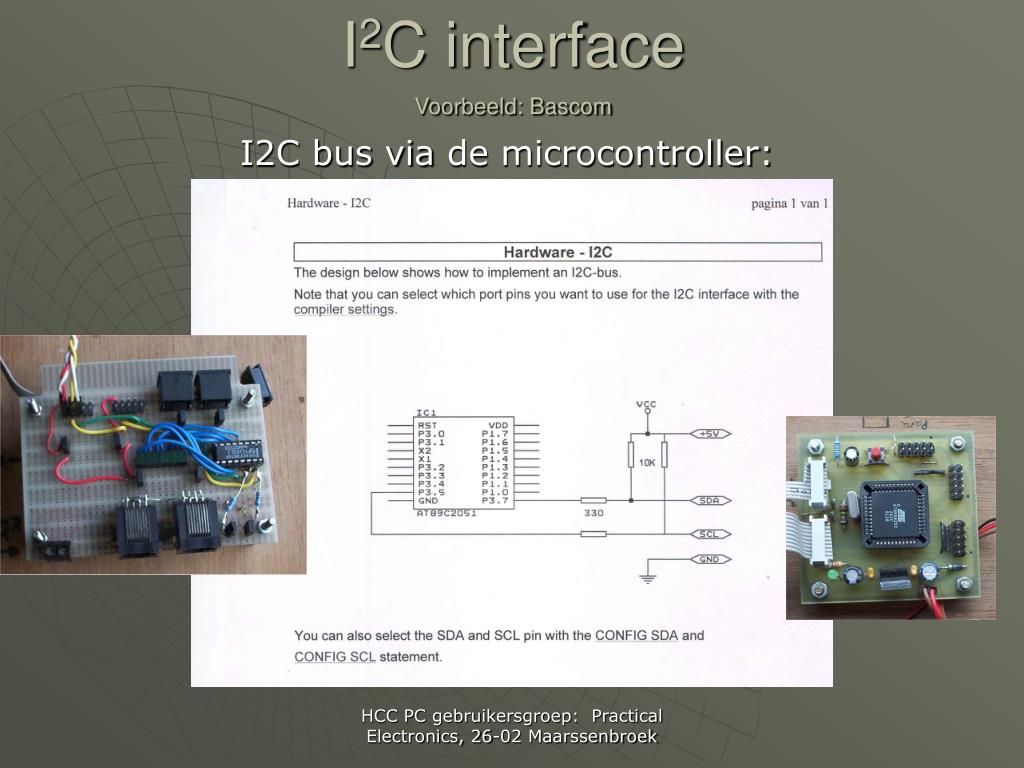

  13. I2C interfaceVoorbeeld: Bascom I2C bus via de microcontroller: HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

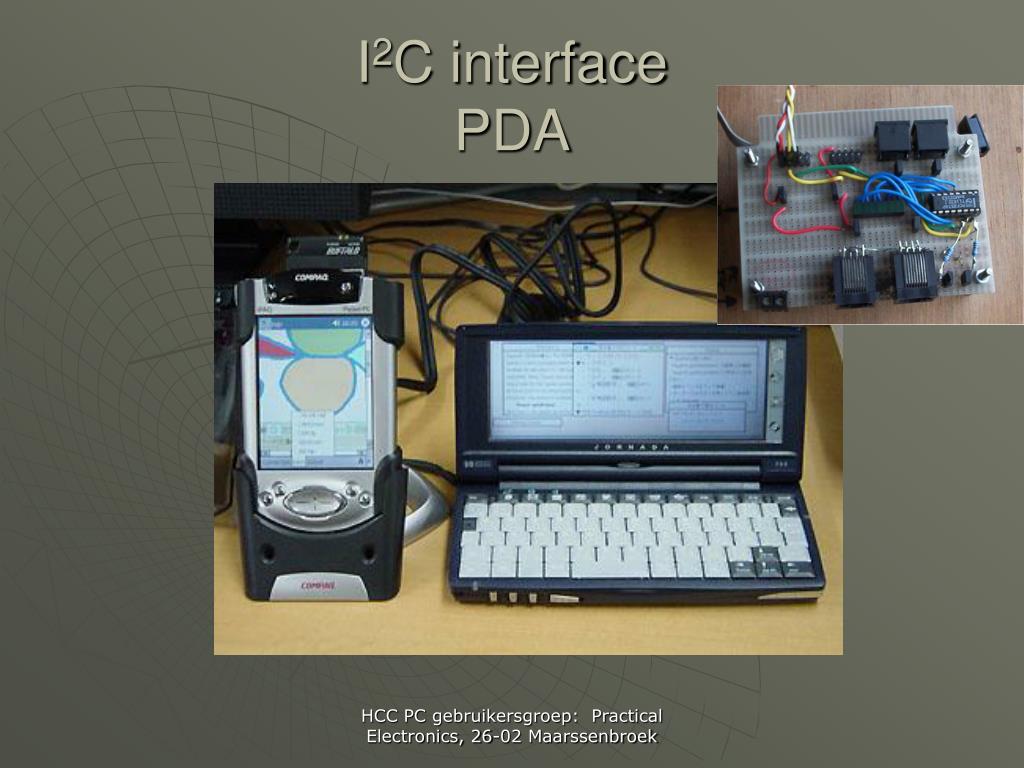

  14. I2C interfacePDA HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

  15. I2C Componenten • PCFB200: spraaksynthesizer • PCFB566: universele LCD-driver • PCF8570: statische RAM • PCF857OC: statische RAM • PCF8572: EEPROM (12BxB) • PCF8573: real-time-klok-kalender • PCF8574 remote 8-bit IO-expander HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

  16. I2C Componenten • PCF8579: LCD-driver voor dotmatrix • PCF85B2A: EEPROM (256xB) • PCF85B3: klok-kalender met RAM • PCF8591: 8-bit A/D- en D/A-conv. • SAAIO64: 4-digit LED-driver • SAAI136: PCM-audio-interface • SAAI300: tuner-schakelcircuit HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

  17. I2C Componenten • SAA5243145: computerbestuurd teletekst-circuit • TEA6000/6100: FMtuner • TEA6300(T)/10T: fader-geluidscircuit • TEA6330T: regelversterker SAA9020 HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

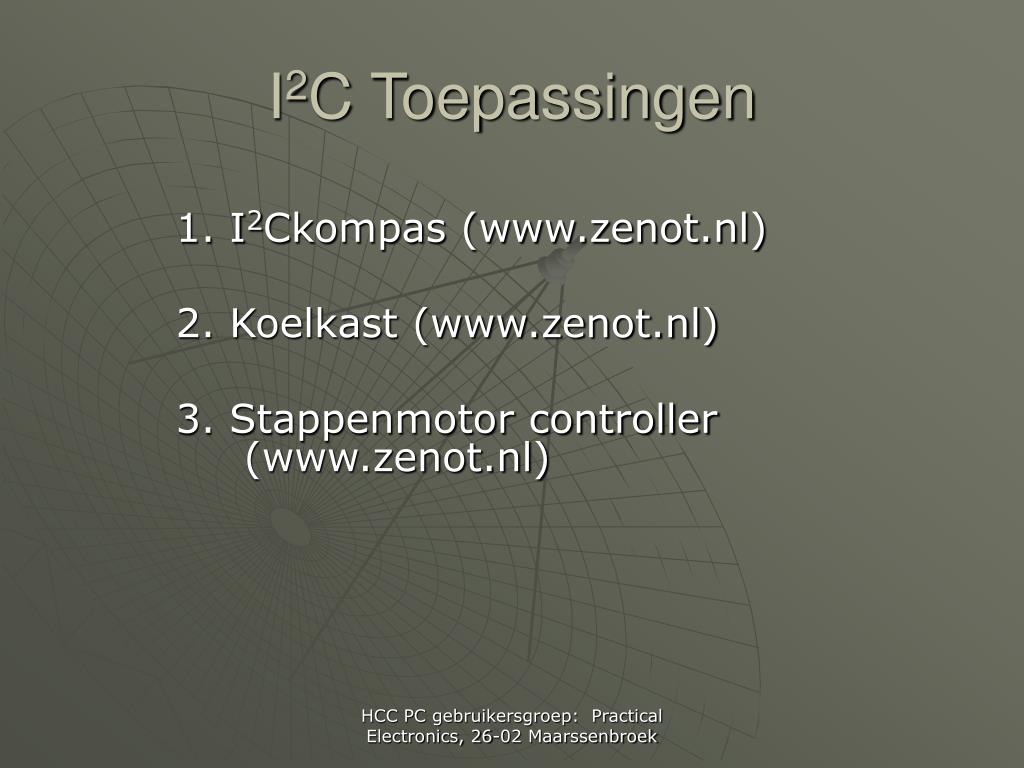

  18. I2C Toepassingen 1. I2Ckompas (www.zenot.nl) 2. Koelkast (www.zenot.nl) 3. Stappenmotor controller (www.zenot.nl) HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek

  19. I2C Toepassingen Testbordje koelkast: HCC PC gebruikersgroep: Practical Electronics, 26-02 Maarssenbroek
